Проверка эффективности работы вентиляции: методы замеров и периодичность

периодичность проверок эффективности вентиляции

Нормативная периодичность определяется санитарными нормами, СанПиН, СН
и методическими указаниями МУ. Обычно требуются ежегодные проверки для
местной вентиляции, раз в три года для общеобменной и завес.

На больших предприятиях с серьёзным отношением к здоровью, периодичность
устанавливают сами, не реже, конечно, нормативной, но иногда чаще  так
современные приточные установки сложны и менее надёжны, нуждаются в более
частой проверке.

Кроме того, монтаж сетей выполняется не всегда достаточно хорошо, чтобы
гарантировать длительную работу без утечек. При сдаче установок в эксплуатацию
они работают, но потом сеть разгерметизируется. Если это происходит в
недоступном для осмотров месте, то определить такой дефект можно только
замером.

Таким образом, я бы рекомендовал ежегодную проверку всех вентустановок,
кроме крышных и завес. Их можно проверять раз в три-пять лет.

Вопросы

Работа в карантин COVID-19?

Мы работаем  в прежнем режиме. Звоните по тел.: 8 (915) 236-85-57  или отправляйте по электронной почте kinosyan.msk@gmail.com заявки на проведение работ.

Как можно с вами связаться?

Позвоните по телефону 8 (915) 236-85-57 указанному в шапке сайта, или напишите нам на электронную почту kinosyan.msk@gmail.com или воспользуйтесь формой обратного звонка.

В каком регионе вы работаете?

Наши специалисты осуществляют пусконаладку систем вентиляции в Москве и МО. Возможны командировки по регионам Российской Федерации (оговаривается индивидуально в каждом конкретном случае).

Стоимость паспорта вентиляции?

Стоимость изготовления паспорта системы вентиляции зависит от полноты проектной документации, предоставленной заказчиком и составляет от 5000 до 20000 рублей.

Стоимость наладки вентсистем?

Стоимость наладки вентиляционных систем просчитывается индивидуально для каждого объекта. Зависит от количества силовых установок и разветвлённости воздуховодов по сети. Пусконаладка одной системы вентиляции в среднем занимает 5 (пять часов) работы инженера стоимостью 15000 рублей.

Какие приборы вы используете?

Инструментальные замеры осуществляются современными измерительными приборами немецкой компании Testo.

Какие задачи решает профессиональная экспертиза

Управляющая компания обязана ежегодно проводить проверку вентиляции в квартире

Чаще всего причина запотевших стекол, образования грибка, сырости и спертого воздуха в помещении кроется в ошибках проектировщиков, строителей. Их исправление невозможно без радикальных мер: проведения капитального ремонта или реконструкции дома. Независимая инспекция выявляет огрехи строителей при монтаже шахт, коробов, магистралей, а также предлагаются мероприятия по их устранению.

Проверка вентиляции в квартире управляющей компанией должна проводиться на основании «Правил содержания общего имущества в многоквартирном доме». Документ содержит перечень последовательных шагов по поддержанию ее в исправном состоянии. Сюда входит:

• анализ работоспособности системы и ее техобслуживание;
• устранение неполадок, вызывающих превышающие нормы уровни вибрации и шума при работе;
• разработка восстановительных и ремонтных мероприятий, пр.

Если здание с неэффективно работающей вентиляцией это многоквартирная новостройка, то на нее распространяется гарантия (не менее 5 лет). Нужно требовать от застройщика проведения обследования вентиляционной системы, устранения неполадок.

При возникновении спорных ситуаций в многоквартирном доме проводится независимое обследование. Экспертиза позволяет выявить причины неэффективности вентиляции, несоблюдения строительно-монтажных правил при установке вентиляционных шахт. Обозначает перечень работ по улучшению аэрации. Все предложения документируются. Выдаются рекомендации по повышению эффективности работы системы в разных зонах квартиры и дома.

Без специалистов невозможно оценить эффективность работы вентиляции.

Эффективность вентиляции   это во многом потребительская
характеристика, как вкус батона. На нужно быть пекарем, чтобы оценить
вкус батона.

Например: а особняках часто нарушается норматив по минимальному воздухообмену.
Но фактически, если на одного человека приходится 20-30 квадратных метров
площади, то достаточно естественной вентиляции и воздухопроницаемости
конструкций, т.е. неорганизованного воздухообмена. Принудительная вентиляция
не нужна.

Специалист нужен, если есть проблема.

Проведя аэродинамические испытания, специалист определяет, соответствует
ли вентиляция проекту. Если соответствует, но потребитель недоволен (вкусом,
так сказать, батона), то специалист делает вывод что для данного потребителя
минимальные требований к вентиляции, отраженные в проекте, отображённые
в нормативах, недостаточны.

Проверка вентиляции на обратную тягу

Еще одна из причин, почему не всегда удается самостоятельно проверить исправность вентиляции — обследование на обратную тягу.

Направление воздушного потока из вентиляционной шахты в квартиру при обратной тяге

Обратная тяга в вентиляционном канале может появиться по многим причинам:

• Во-первых, она могла появиться по причине допущенных ошибок при строительстве дома.
• Во-вторых, она могла появиться после переустройства системы вентиляции соседями по подъезду.
• В третьих, причиной появления обратной тяги могла послужить установка принудительной вытяжки в санузел или ванную комнату.
• И наконец, обратная тяга может возникать периодически, по множеству других причин, в зависимости от времени года.

В любом случае, для установки причин возникновения опрокидывания тяги, одной прислоненной к вентиляционному каналу листка бумаги недостаточно. Тут требуется комплексное обследование системы вентиляции квартиры.

Если у Вас в квартире периодически появляются посторонние запахи (запах сигаретного дыма, запах чужой пищи). Вы всегда можете обратиться в нашу компанию (цены на наши услуги).

Наши специалисты выявят и устранят причину обратной тяги.

Школы и детские сады

Особого внимания заслуживают детские учреждения. Конечно, школы и сады не предназначены для проживания, но дети здесь проводят достаточно длительное время. Именно поэтому, в отношении таких помещений, кроме основных сведений, которые указываются в любом акте, должны быть и дополнительные. К ним относятся:

• перечень всего оборудования, предназначенного для вентиляции;
• указывается, насколько воздухообмен отвечает стандартным требованиям;
• отмечается коэффициент воздухообмена;
• перечисляются все дополнительные документы, например, чертежи вентиляционных систем;
• устройства и методы, которые использовались комиссией для проверки работы вентиляции;
• кроме подписей проверяющей бригады, здесь должны присутствовать автографы представителей монтажных компаний и надзорных органов.

Методы определения эффективности

Когда проверяется помещение, учитывается не только механическая вентиляция, которая осуществляется при помощи специального оборудования, но и естественная. Таким образом, можно получить показания измерений, как прямые, так и косвенные. Но главным прибором, который используется для определения максимально точных показаний, является анемометр. Это устройство позволяет выявить, с какой скоростью в воздушном канале движется воздух. Имея на руках эти результаты, при помощи несложных расчетов, специалисты определяют, насколько вентиляция справляется со своей работой.

Кроме этого, специалисты могут использовать разные устройства. Например, тахометр, микроманометр, термометр и множество другого оборудования. Часто при монтаже вентиляционных систем используются кожухи, ремни, мягкие приводы и корпусы. Эти гибкие детали подлежат проверке на герметичность

Особое внимание комиссия уделяет скорости движения воздуха, а также содержанию в нем углекислого газа. Определяется, справляется ли имеющееся количество вентиляционных систем с работой в конкретном здании. Если нет, их количество необходимо увеличить

Если нет, их количество необходимо увеличить.

Коэффициент воздухообмена

Чтобы высчитать это значение, специалисты используют специальную формулу. К примеру, для классов, где проходят каждодневные занятия, коэффициент воздухообмена должен быть более 16 м3/ч. Для столовых это значение должно составлять более 20. Но это государственные учреждения, где наблюдается большое скопление людей. Именно поэтому к ним выдвигаются особые требования. Что касается жилых помещений, то требования к ним не такие жесткие, соответственно, показатели могут быть меньшими. Однако это все равно контролируется сотрудниками СЭС.

Кто должен проверять и чистить вентиляцию в многоквартирном доме?

Давайте посмотрим на вентиляционную решетку, расположенную в кухонной зоне двухкомнатной квартиры. Площадь кухни 6 м2, решетка расположена на высоте 2,4 метра.

Новая вентиляционная решетка была установлена в прочищенный и проверенный вентиляционный канал примерно год назад от настоящего обследования.

Осмотр вентиляционной решетки, свиду ничего особенного

По следам грязи на решетке можно предположить, что вентиляция в помещении до недавнего времени функционировала. Анемометр (прибор для измерения скорости воздушного потока) показывает скорость 0,5 м/с, что мало для зимнего периода года, но все-таки небольшая тяга есть. При этом, скорее всего, приложенный листок бумаги прилипнет к вентиляционной решетке.

А теперь давайте присмотримся повнимательнее к вентиляционной решетке

пыль на вентиляционной решетке спустя год эксплуатации

Подчеркиваю, решетка эксплуатировалась всего один год в кухонной зоне площадью 6 м2, в обычной двухкомнатной квартире (хрущевке), с проживанием трех человек.

Теперь посмотрим, что творится под внешней частью решетки

Москитная сетка вентиляционной решетки забита пылью

Также из фотографии можно понять, почему нельзя проверять вентиляцию с помощью зажигалки, спички, свечки и т.д. Скопление пыли и жировых отложений может может легко воспламениться, спровоцировать возгорание и пожар.

Приведенный выше пример наглядно показывает необходимость периодической проверки и очистки как минимум вентиляционной решетки!

Сразу скажем, что проверять, следить за исправностью, ремонтировать и чистить внутриквартирную и внутридомовую вентиляцию обязана управляющая организация данного многоквартирного дома (МКД)

Неважно, будет это УК, ТСЖ, ЖК или ЖСК.Обследование и очистку вентиляции (и дымовых каналов) в многоквартирных домах управляющая организация вправе производить своими силами либо с привлечением специализированной компании

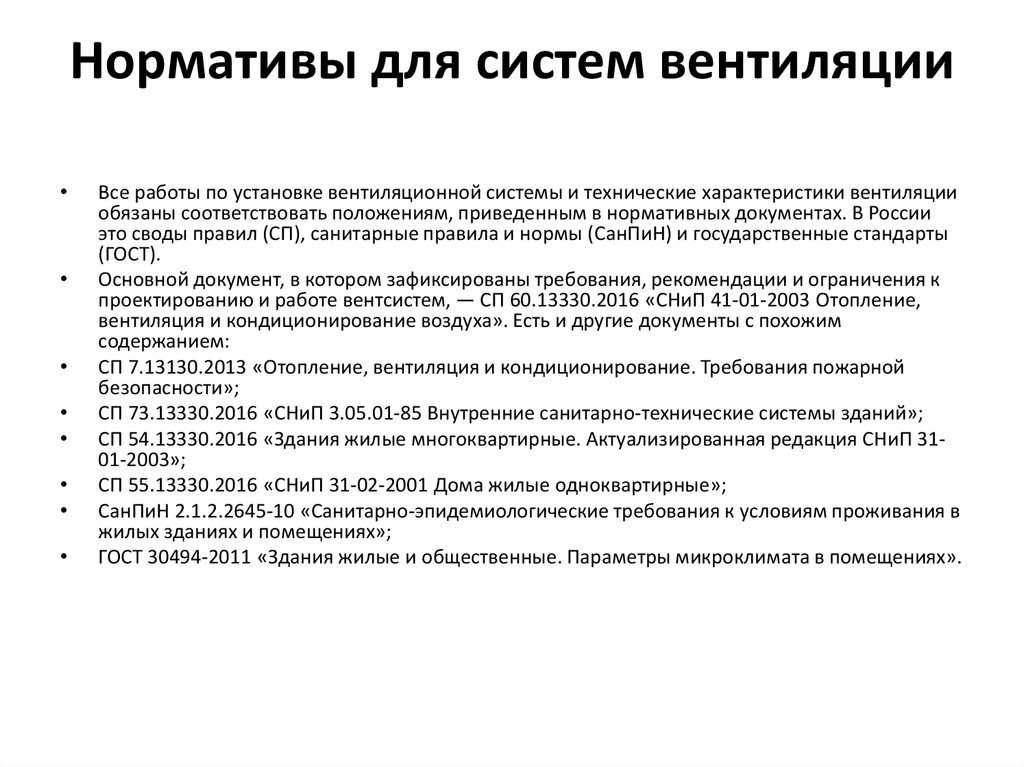

Ниже перечислены нормативные документы регламентирующие нормы правила надлежащего содержания систем вентиляции и дымоудаления в многоквартирных домах.

Постановление Госстроя РФ от 27.09.2003 N 170«Об утверждении Правил и норм технической эксплуатации жилищного фонда»

1. Приложение №4 ПЕРЕЧЕНЬ РАБОТ ПО СОДЕРЖАНИЮ ЖИЛЫХ ДОМОВ

2. Приложение № 17 ПЕРЕЧЕНЬ РАБОТ, ОТНОСЯЩИХСЯ К ТЕКУЩЕМУ РЕМОНТУ

Для газифицированных жилых зданий установлен более строгий порядок проверки вентиляционной системы МКД.

Постановление Правительства РФ от 14 мая 2013 г. N 410 «О мерах по обеспечению безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования»

ход работ при проверке эффективности

По методике выполняются все инструментальные замеры в соответствии с
составом работ. Обычно испытываются вентиляторы и сети, этого достаточно
для отчёта инспекциям. Для собственных потребностей могут понадобиться
и другие замеры.

Электрические измерения мы не делаем, это запрещено правилами безопасности.
Такие измерения проводят электротехнические лаборатории или службы самого
предприятия.

На некоторых предприятиях стараются извлечь максимальную пользу из замеров,
проводят их в три сезоне, зимой, летом и в переходный, что позволяет при
сопоставлении результатов получить некое подобие замеров при наладке
на санитарный эффект.

Чтобы посчитать воздушный или иной баланс необходимо кроме принудительной
испытывать и естественную вентиляцию.

Как проверяются системы вентиляции?

Чтобы разъяснить СП 2.1.3678-20, в мае Роспотребнадзор выпустил методические рекомендации МР 2.1.0247-21. 2.1.

В документе уточняется, что при обследовании технического состояния вентиляции нужно не только измерять объемы вытяжки воздуха, как указано в п. 2.6 СП 2.1.3678-20, но и выявлять дефекты, проверять исправность фильтров, степень загрязнения (бактериального обсеменения) фильтров и/или всей системы вентиляции, проверять эффективность работы вентиляции, параметры микроклимата, кратность воздухообмена (п. 2.7 МР 2.1.0247-21).

В соответствии с п. 2.7.1 МР 2.1.0247-21 обследование технического состояния системы вентиляции проводится (в том числе в рамках экспертной оценки) на предмет:

– выявления различных дефектов;

– исправности фильтров;

– степени загрязнения и/или бактериального обсеменения фильтров и/или всей системы вентиляции (в соответствии с МР 4.2.0220-20 «Методы санитарно-бактериологического исследования микробной обсемененности объектов внешней среды»);

– эффективности работы вентиляции (для этих целей можно проводить отбор проб воздуха на бактериальную обсемененность до начала работы объекта и в конце рабочего дня — значительная разница в степени бактериальной обсемененности будет свидетельствовать о малой эффективности работы системы вентиляции в части профилактики инфекционных заболеваний);

– параметров микроклимата (скорости движения воздуха, влажности, температуры воздуха);

– кратности воздухообмена (притока/вытяжки), установленной строительными нормами и правилами для каждого из видов объектов.

При обследовании технического состояния вентиляции должны осуществляться инструментальные измерения объемов притока и объемов вытяжки воздуха. По результатам измерений составляются технические паспорта на приточно-вытяжные системы (п. 2.7.1 МР 2.1.0247-21).

В медицинских учреждениях техническая оценка системы вентиляции и измерение мощности проводятся ежегодно (п. 4.5.2 СП 2.1.3678-20.)

Обратите внимание!

Очистка и дезинфекция систем вентиляции должна проводиться для всех категорий объектов не реже 1 раза в год.

Важное значение вопрос эксплуатации системы вентиляции имеет для объектов спорта с учетом физиологии функционирования дыхательной системы лиц, занимающихся физической культурой и спортом. Вентиляция на объектах спорта должна находиться в исправном состоянии, проверка эффективности ее работы должна проводиться не реже одного раза в год, промывка и дезинфекция — не реже 1 раза в квартал (п. 6.1.3.1 МР 2.1.0247-21)

6.1.3.1 МР 2.1.0247-21).

В отношении централизованных систем кондиционирования и увлажнения воздуха должны выполняться следующие санитарно-эпидемиологические требования (п. 132 СанПиН 3.3686-21):

• в медицинских организациях, организациях, осуществляющих образовательную деятельность, гостиницах, офисных и производственных учреждениях, объектах торговли, на транспорте централизованные системы кондиционирования и увлажнения воздуха подлежат дезинфекции. Микробиологическое исследование этих систем на наличие легионелл необходимо осуществлять не реже 2 раз в год, за исключением кондиционирующих установок малой мощности без увлажнения воздуха и сплит-систем;
• профилактическая дезинфекция централизованных систем вентиляции и кондиционирования воздуха осуществляется не реже 1 раза в год. Дезинфекция централизованных систем кондиционирования и увлажнения воздуха должна проводиться дезинфицирующими средствами, с широким спектром антимикробного действия, обладающих способностью разрушать и предотвращать образование биологических пленок.

Ответственность.

Наличие программы контроля и его результаты могут быть запрошены сотрудниками Роспотребнадзора в ходе проведения проверок на предприятии. При невыполнении необходимых мероприятий и отсутствии документации, возможно получение штрафных санкций.

Например, при отсутствии разработанной программы и проведенных в рамках ее реализации инструментальных измерений, возможно получение штрафных санкций по статье 6.3 КоАП в размере:

• для должностных лиц – 500-1000 рублей;
• для предприятия – 10000-20000 рублей, либо временное приостановление деятельности на срок до 90 суток.

При непредставлении сведений о результатах производственного контроля по запросу надзорных органов, ответственность наступает по статье 19.7 КоАП, согласно которой размер штрафа составит:

• для должностных лиц – 300-500 рублей;
• для предприятия – 3000-5000 рублей.

Тексты вентиляционной тематики

Старый вариант статьи на этой странице был очень популярен: её постоянно
воровали, иногда немного переделывали, и размещали у себя. Так что по
запросу «проверка эффективности вентиляции»в выдаче на первой
странице половина текстов мои. И среди них только один-два с подписью,
да и те обычно от коллег, которым я разрешил перепечатывать все мои материалы.

Дорогие создатели вентиляционных сайтов: не поступайте так, это несолидно,
и, думаю, скорее вредит сайту, чем помогает  так как ставит
под вопрос репутацию представленной на сайте компании. Просто
закажите статью у меня.

На эту эту обновлённую статью я зарегистрировал права в Яндексе.

27.03.2016

Главная |

Плохие знаки

Конечно, я интересуюсь, что пишут на тему вентиляции в интернете   скажу
так, я пользуюсь википедией, но в своей профессиональной области нахожу
её статьи совершенно неудовлетворительными. Иногда даже ошибочными. Это
настораживает и при чтении на темы, в которых я не специалист.

Аналогичная картина и по профильным сайтам. Статьи пишут не специалисты,
а некие «копирайтеры», которые ваяют свои шедевры по результатам
поиска в интернете. Так что я часто вижу неуказанные и, иногда, исковерканные
цитаты из своих статей.

Но дело в том, что находясь в техническом контексте своей специальности,
я знаю профильную литературу, особенно нормативную, и пользуюсь терминами
в их техническом значении.

Копирайтеры, при всём уважении к лучшим из них, на это не способны, так
как не обладают профильным образованием. Даже переписав мои статьи, они
делают множество ошибок.

Примеры ниже:

В каких случаях для вентиляционных систем требуется проверка?

Измерения ключевых параметров функционирования систем вентиляции необходимы в следующих случаях:

• В ходе пуско-наладки и ввода в эксплуатацию. Сразу после того, как вентиляция была смонтирована, необходимо провести ее настройку, проверку и запуск. Кроме того, новые системы проходят паспортизацию, неотъемлемым элементом которой является проведение тщательной проверки рабочих параметров.
• При реконструкции. Под реконструкцией может подразумеваться как полная замена всего вентиляционного оборудования на объекте, так и существенное изменение структуры (к примеру, ввод в эксплуатацию новой системы кондиционирования, за счет которой существенно изменились показатели производительности всей сети вентиляции). После выполнения работ проводятся измерения, подтверждающие соответствие новой системы нормам.
• В ходе регулярного периодического мониторинга эффективности работы оборудования. В соответствии с действующими нормами на различных объектах вентиляционные системы должны проходить проверку с установленной периодичностью. Общий принцип: чем опаснее технологические процессы и чем сильнее безопасность связана с эффективностью работы вентиляционного оборудования – тем чаще нужны проверки. Так, в жилых зданиях такая проверка может проводиться 1 раз в 3 года, в то время как большинство промышленных объектов проходят процедуру ежегодно. Для тех же помещений, где в технологии применятся ядовитые или радиоактивные вещества может требоваться даже ежемесячная проверка.

Какие параметры оцениваются в ходе тестирования систем вентиляции?

Конкретный чек-лист проверок, которые будут производиться на объекте, зависит от назначения этого объекта, технологических процессов, а также состава вентиляционной системы. К наиболее типичному набору можно отнести следующие параметры:

• . Это условный показатель, который характеризует количество полных смен воздуха в помещении за единицу времени (как правило – за час). Чем выше концентрация вредных веществ в воздухе – тем выше требования по кратности.
• Давление воздуха в вентиляционных каналах и воздуховодах (скорость движения воздуха). Этот показатель позволяет проверить правильность функционирования вентиляционного оборудования, в том числе агрегатов активной вентиляции – от простого внутриканального вентилятора до высокопроизводительного чиллера.
• Объемный расход воздуха. На объектах, где работает вытяжная вентиляция, применяются системы диффузоров и воздухораспределителей, необходимо оценить, какой объем воздуха уходит в вентиляционную решетку или вытяжной зонт за единицу времени.
• Отдельные показатели микроклимата в помещении. Следует понимать, что тестирование вентиляционных систем и проверка микроклимата – это различные виды исследований. Однако некоторые параметры определять необходимо, чтобы оценить эффективность работы оборудования. К примеру, вентиляционную систему характеризует такой показатель, как скорость воздушного потока в помещении.

На основании проведенных замеров делается вывод о работе инженерных систем: насколько фактические показатели соответствуют санитарным нормам, и можно ли считать систему вентиляции на объекте достаточной.

Для нежилых помещений

Для жилых и нежилых зданий предусмотрены разные формы этого документа.

Для нежилых в нем достаточно указать:

• Председателя и членов комиссии.
• Время и адрес объекта, на котором проводится проверка.
• Техническую документацию, которая прилагается к системе вентиляции.
• Метод, которым была осуществлена проверка исправности (пробного пуска) и эффективности (индивидуальный параметр).
• Установлено, что система вентиляции соответствует ГОСТу 13779-2007 или не соответствует ему.
• Выводы и предложения (если имеются) собранной комиссии.
• Подписи.

Для жилых зданий, школ и детских садов документ требует большей детализации.

Причины проведения вентиляционного аудита

Самостоятельно обнаружить неэффективное функционирование вентиляции бывает достаточно сложно без специальных приборов. Поэтому некоторые жильцы современных домов с централизованными системами жалуются на мигрени или бессонницу, которые могут быть обусловлены сбоями в работе вентиляции, вызванными:

• Проектными ошибками и несоответствиями
• Перепланировкой помещений
• Неправильной сборкой
• Разбалансировкой вентиляционных элементов

Значимость эффективной работы вентиляционных систем возрастает на производствах и объектах промышленности, где в воздух могут проникать не только пыль и тепло, но также зловонные и вредоносные испарения. Поэтому обследование проводят, если:

• Утеряна проектно-техническая документация
• Объект запускается в эксплуатацию
• Необходима паспортизация или сертификация
• Требуется заключение безопасности
• По предписанию инспекционных органов

Причиной проверки также могут служить пожары, аварии и вспышки инфекций в многоквартирных домах, предприятиях общепита, образовательных и медицинских учреждениях.

Основные цели

Аудит вентиляции помогает выявить скрытые проблемы, которые могут обернуться нештатными ситуациями или несчастными случаями. Его осуществление позволяет:

• Удостовериться в безошибочности расчетов эффективности на этапе проектирования
• Выяснить работоспособность оборудования при повышенных нагрузках
• Установить соответствие выдаваемой тяги действующим нормативам

На основе этих замеров вычисляют показатели температуры и расхода воздуха, а также потери давления, как в шахтах, так и в системе в целом.

Алгоритм выполнения

• Показатели микроклимата в закрытых пространствах, включая диоксид углерода
• Составляющие воздуха в пределах рабочей зоны, определяющиеся посредством газового или аэрозольного анализа, что наиболее актуально для промышленных помещений
• Аэродинамические испытания в соответствии с ГОСТ 12.3.018-79

Замеры и отборы проб выполняются с применением современных приборов и инструментов, которые помимо рулетки, термометра и фонарика, включают в себя:

• Микроманометр для измерения давления
• Пневматические трубки для передачи воздуха
• Анемометр с воронкой для установления скорости и расхода воздуха
• Тахометр для определения частоты вращения механизмов

Полученные результаты вносятся в сводную таблицу или в цифровой акт, где расчет эффективности вентиляции выполняется специальными программами, разработанными для компьютеров.

Проверочные документы

После выполнения проверочных мероприятий по обслуживанию систем вентиляции, заказчику выдается акт проверки эффективности, содержащий:

1. Направленность обследования: исправность, кратность воздухообмена, присутствие тяги, проходимость каналов
2. Разновидности выполненных работ: правильность расположения элементов, кратность воздуха в каждом обследуемом помещении; очищение фильтров и решеток, проверка автоматики
3. Описание технического состояния обследуемой вентиляционной системы

Паспорт системы вентиляции

Документ оформляется специализированными организациями перед запуском объекта в эксплуатацию и содержит:

• Основные характеристики вентиляционной системы
• Результаты аэродинамических тестирований
• Данные замеров по расходу воздуха
• Показатели трассировки воздухоотвода
• Аксонометричекую схему

Акты проверки и паспорт требуются для оценки реального состояния вентиляции, ее соответствия проекту и нормативам, а также для предупреждения нештатных ситуаций, аттестации или сертификации.

Регулярность аудита

• 1 раз в 1 месяц – для производственных помещений с возможностью проникновения взрывопожароопасных или ядовитых веществ 1-2 класса опасности
• 1 раз в 1 год – для бытовых и общественных помещений, оснащенных приточно-вытяжной системой
• 1 раз в 3 года – для офисных и жилых помещений с естественной или механической вентиляцией

Своевременный аудит не ограничивается превентивным выявлением неисправностей, проблемных мест и прогнозом о дальнейшей работоспособности вентиляции. Он также успешно решает задачи, связанные с модернизацией и продлением сроков эффективного функционирования вентиляции.
