Схема включения регулировки напряжения bt136 600e: как сделать своими руками

Схема регулятора с обратной связью

Обратная связь необходима для стабилизации оборотов электродвигателя, которые могут изменяться под воздействием нагрузки. Сделать это можно двумя способами:

Установить таходатчик, измеряющий число оборотов. Такой вариант позволяет производить точную регулировку, но при этом увеличивается стоимость реализации решения.
Отслеживать изменения напряжения на электромоторе и, в зависимости от этого, увеличивать или уменьшать «открытый» режим полупроводникового ключа.

Последний вариант значительно проще в реализации, но требует небольшой настройки под мощность используемой электромашины. Ниже приведена схема такого устройства.

Регулятор мощности с обратной связью

Обозначения:

Резисторы: R1 – 18 кОм (2 Вт); R2 – 330 кОм; R3 – 180 Ом; R4 и R5– 3,3 кОм; R6 – необходимо подбирать, как это делается будет описано ниже; R7 – 7,5 кОм; R8 – 220 кОм; R9 – 47 кОм; R10 – 100 кОм; R11 – 180 кОм; R12 – 100 кОм; R13 – 22 кОм.
Конденсаторы: С1 – 22 мкФ х 50 В; С2 – 15 нФ; С3 – 4,7 мкФ х 50 В; С4 – 150 нФ; С5 – 100 нФ; С6 – 1 мкФ х 50 В..
Диоды D1 – 1N4007; D2 – любой индикаторный светодиод на 20 мА.
Симистор Т1 – BTA24-800.
Микросхема – U2010B.

Данная схема обеспечивает плавный запуск электрической установки и обеспечивает ее защиту от перегрузки. Допускается три режима работы (выставляются переключателем S1):

А – При перегрузке включается светодиод D2, сигнализирующий о перегрузке, после чего двигатель снижает обороты до минимальных. Для выхода из режима необходимо отключить и включить прибор.
В – При перегрузке включается светодиод D2, мотор переводится на работу с минимальными оборотами. Для выхода из режима необходимо снять нагрузку с электродвигателя.
С – Режим индикации перегрузки.

Настройка схемы сводится к подбору сопротивления R6, оно вычисляется, в зависимости от мощности, электромотора по следующей формуле: . Например, если нам необходимо управлять двигателем мощностью 1500 Вт, то расчет будет следующим: 0,25/ (1500 / 240) = 0,04 Ом.

Для изготовления данного сопротивления лучше всего использовать нихромовую проволоку диаметром 0,80 или1,0 мм. Ниже представлена таблица, позволяющая подобрать сопротивление R6 и R11, в зависимости от мощности двигателя.

Таблица для подбора номиналов сопротивлений в зависимости от мощности двигателя

Приведенное устройство может эксплуатироваться в качестве регулятора оборотов двигателей электроинструментов, пылесосов и другого бытового оборудования.

Использование тиристора

Использование такого регулятора напряжения, как тиристор, позволяет сделать плавную регулировку, к примеру, паяльника от половины возможного напряжения до максимального. Если схему усовершенствовать и добавить диодный мост, то можно сделать регулировку от 0 до 100%.

Принцип сборки регулятора на симисторе очень похож на используемый в тиристорном устройстве. Этот метод применим для сборки любого прибора такого типа.

Сборка тиристорного регулятора на печатной плате выглядит следующим образом:

Сначала необходимо подготовить монтажную схему. Для этого следует наметить на стартовой плате с помощью гвоздя или иголки саму схему. Она должна располагаться удобным образом. Если делать это сложно начинающему мастеру, то можно приобрести плату с готовой схемой.
Подготовка всех требуемых материалов и инструментов. К ним нужно отнести печатную плату. Её можно сделать самостоятельно или купить. Также следует подготовить нож, кусачки, паяльник, припой, флюс провода и т. п.
Дальше нужно вмонтировать все детали согласно заранее подготовленной схеме.
Лишние концы всех деталей необходимо удалить с помощью кусачек.
После этого идёт этап пропайки. Сперва все детали проделываются флюсом, потом пропаиваются в такой последовательности: конденсаторы с резисторами, транзисторы, тиристоры, диоды, динисторы.
Следующий этап — подготовка корпуса для сборки.
Зачистка, запайка контактов.
Изоляция проводов.
Проверка перед эксплуатацией.
Финальная сборка.

В целях управления устройством устанавливается конденсатор с резистором. Он может быть применён к приборам, общая мощность которых не превышает 40 Ватт. Существует возможность регулировки мощности от минимума до максимума.

Самостоятельное изготовление

Изготовить регулятор напряжения на симисторах своими руками сможет любой желающий, освоивший принцип его работы. Для этого сначала необходимо выбрать вариант фирменного устройства, подходящего для ручного копирования. Одно из условий правильного выбора: чтобы понравившаяся схема оказалась достаточно простой для повторения.

Варианты схем

Среди популярных моделей промышленных устройств, которые могут быть взяты за образец, особо выделяются:

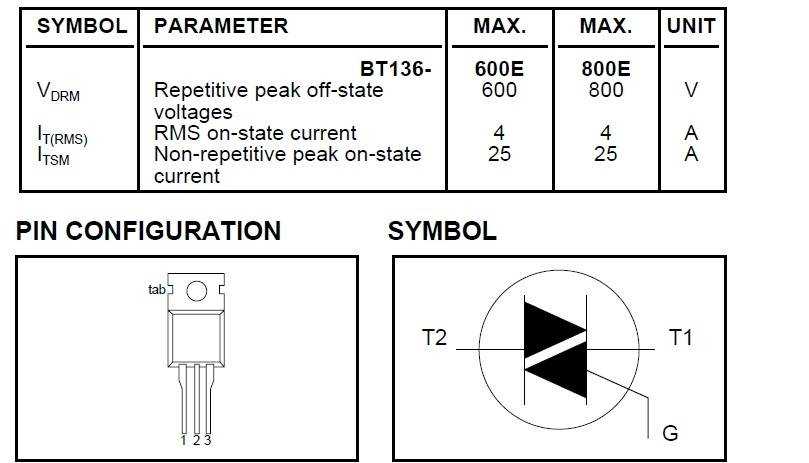

Изделия, построенные на основе приборов марки BT136 600E, схема включения регулировки напряжения которого приводится в Интернете.
Устройства на симисторах BTA16-600, имеющие более сложную организацию коммутации.

Особенностью первого схемного решения является применение всего одного симистора. Посредством такого регулятора, повторенного в виде самоделки, удается управлять режимами работы бытового паяльника мощностью до 0,09 кВт. Помимо этого, при наличии устройства можно регулировать яркость свечения настольной лампы или скорость вращения электрического вентилятора.

Среди схемных решений, используемых для самостоятельного изготовления регулятора, выделяется изделие на основе сравнительно мощных полупроводниковых приборов BTA16-600. Его характерной особенностью является наличие неоновой лампочки, включенной в выходную цепь. Яркость ее свечения указывает на величину мощности, отдаваемой в нагрузку в данный момент, что очень удобно для работы со многими потребителями.

Пользователю, не имеющему опыта работы с микросхемами, придется воспользоваться комбинированным вариантом. Блок управления берется от более простого изделия на основе BT136-600E, а на выходе используется управляющая схема с неоновой лампой. В ситуации, когда регулятор предназначается для управления осветителем с собственным внутренним пусковым элементом (стартером) – неонку допускается не ставить.

Разновидности и технические характеристики тиристорного регулятора

Из-за того, что тиристор пропускает через себя напряжение только одной полярности, его нелзя использовать для управления трансформатором без дополнительных элементов:

Включить тиристор в диодный мост из 4 диодов на вывода “+” и “-“. Вывода “~” подключаются в разрыв цепи вместо выключателя или последовательно с ним. Диодный мост выпрямляет напряжение и на тиристор подается питание только одной полярности.
Использовать два тиристора, включенные встречно-параллельно и для управления через переменный резистор соединяются управляющие вывода. Каждый из элементов открывается при своей полярности, а оба вместе управляют напряжением на нагрузке.

Открытие тиристора происходит при прохождении тока больше определенной величины и есть два способа управления углом открывания:

Переменным сопротивлением, включенным между анодом и управляющим электродом. В течении первой половины полуволны напряжение и ток управления растут и при достижении его определенной величины, зависящей от марки элемента. Недостаток этой схемы в ограниченном диапазоне регулировки 110-220В, но этого достаточно для управления трансформатором зарядного устройства.
Управление импульсами, которые подает отдельная схема на управляющий электрод в определенный момент полуволны синусоиды. Допустимый ток и напряжение тиристорного регулятора зависят в первую очередь от установленных тиристоров. Самые распространенные – тиристоры серии КУ 202, но в некоторых случаях допускается применение других элементов:
КУ 202Н – 400В, 30А. Крепятся на резьбе М6. При регулировке первичной обмотки, ток которой менее 1А, используются без радиаторов.
КУ 201л – 300В, 30А, крепление- резьба М6. Допускается использовать в первичной обмотке.
КУ 201а – 25В, 30А, крепление – резьба М6. Можно использовать только с радиаторами при регулировке после трансформатора.
КУ 101г – 80В, 1А. Похож на транзистор. В силовых цепях зарядных устройствах не используются, только в схемах управления.
КУ 104а – 6В, 3А. Так же в силовых цепях не применяются.

Проверка мультиметром

Это самый простой вариант для проверки. В этом методе анод и контакты УЭ подключаются к прибору для измерения (мультиметру). Роль постоянного источника тока здесь играют батареи мультиметра. В качестве индикатора – стрелки или цифровые показатели.

Что нужно, чтобы проверить тиристор мультиметром:

Подцепить черный щуп с минусом к катоду.
Подцепить красный щуп с плюсом к аноду.
Один конец выключателя соединить с разъемом красного щупа.
Настроить мультиметр для измерения сопротивления, не превышающего 2 тысячи ОМ.
Быстро включить и отключить выключатель.
Если проход тока удерживается, значит с тиристором всё хорошо. Чтобы его отключить достаточно, отсоединить напряжение от одного из электродов (анод или катод).
В случае если удерживания проводимости нет, нужно поменять щупы местами и проделать всё с самого начала.
Если перекидывание щупов не помогло, то тиристор неисправен.

Чтобы проверить тиристор не выпаивая, нужно отсоединить УЭ от цепной схемы. Далее нужно проделать все пункты, которые описаны выше.

Роль постоянного источника тока здесь играют батареи мультиметра, в качестве индикатора – стрелки или цифровые показатели

Варианты схем регулятора мощности паяльника

Необходимые элементы для монтажа регулятора мощности паяльника своими руками

Тиристор

Симистор

Внешний вид резистора и способ отображения на схеме

Конденсатор

Диод

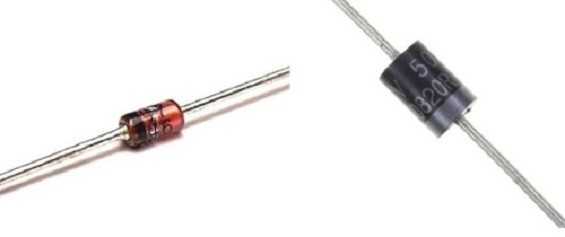

Диод — обозначение

Стабилитроны

Микроконтроллер

Схема регулятора мощности паяльника с выключателем и диодом

Схема с выключателем и диодом

диод (1N4007);
выключатель с кнопкой;
кабель с вилкой (это может быть кабель паяльника или же удлинителя — если есть страх испортить паяльник);
провода;
флюс;
припой;
паяльник;
нож.

Сборка двухступенчатого регулятора на весу:

Зачистить и залудить провода. Залудить диод.
Припаять провода к диоду. Удалить лишние концы диода. Надеть термоусадочные трубки, обработать нагревом. Можно также использовать электроизоляционную трубку — кембрик.
Подготовить кабель с вилкой в том месте, где удобнее будет крепить выключатель. Разрезать изоляцию, перерезать один из находящихся внутри проводов. Часть изоляции и второй провод оставить целыми. Зачистить концы разрезанного провода.
Расположить диод внутри выключателя: минус диода — к вилке, плюс — к выключателю.
Скрутить концы разрезанного провода и проводов, подсоединённых к диоду. Диод должен находиться внутри разрыва.
Провода можно спаять. Подключить к клеммам, затянуть винты.
Собрать выключатель.

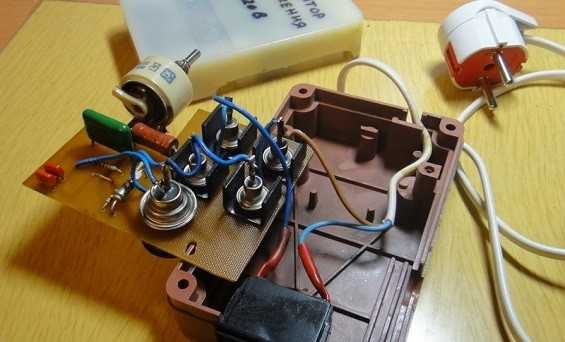

Регулятор мощности на тиристоре своими руками

Тиристорный регулятор

Схема с маломощным тиристором и световым индикатором

Тиристор	VS2	КУ101Е
Резистор	R6	СП-04 / 47К
Резистор	R4	СП-04 / 47К
Конденсатор	С2	22 мф
Диод	VD4	КД209
Диод	VD5	КД209
Индикатор	VD6	—

Регулятор на тиристоре КУ202Н

Тиристор	VS1	КУ202Н
Резистор	R6	100 кОм
Резистор	R1	3,3 кОм
Резистор	R5	30 кОм
Резистор	R3	2,2 кОм
Резистор	R4	2,2 кОм
Резистор переменный	R2	100 кОм
Конденсатор	С1	0,1 мкФ
Транзистор	VT1	КТ315Б
Транзистор	VT2	КТ361Б
Стабилитрон	VD1	Д814В
Диод выпрямительный	VD2	1N4004 или КД105В

Сборка тиристорного (симисторного) регулятора мощности на печатной плате:

Сделать монтажную схему — наметить удобное расположение всех деталей на плате. Если плата приобретается — монтажная схема идёт в комплекте.
Подготовить детали и инструменты: печатную плату (её нужно сделать заранее согласно схеме или купить), радиодетали, кусачки, нож, провода, флюс, припой, паяльник.
Разместить на плате детали согласно монтажной схеме.
Откусить кусачками лишние концы деталей.
Смазать флюсом и припаять каждую деталь — сначала резисторы с конденсаторами, потом — диоды, транзисторы, тиристор (симистор), динистор.
Подготовить корпус для сборки.
Зачистить, залудить провода, припаять к плате согласно монтажной схеме, установить плату в корпус. Заизолировать места соединения проводов.
Проверить регулятор — подключить к лампе накаливания.
Собрать устройство.

https://youtube.com/watch?v=4DG4_w2fe4E

Схема регулятора мощности паяльника с тиристором и диодным мостом

Схема с тиристором и диодным мостом

Резистор	R1	42 кОм
Резистор	R2	2,4 кОм
Конденсатор	C1	10 мк х 50 В
Диоды	VD1-VD4	КД209
Тиристор	VS1	КУ202Н

Регулятор мощности паяльника на симисторе

Конденсатор	C1	0,1 мкФ
Резистор	R1	4,7 кОм
Резистор	VR1	500 кОм
Динистор	DIAC	DB3
Симистор	TRIAC	BT136–600E
Диод	D1	1N4148/16 B
Светодиод	LED	—

Регулятор мощности на симисторе с диодным мостом

Схема регулятора на симисторе с диодным мостом

Регулятор на симисторе — вариант монтажа на плате

Регулятор с симистором и диодным мостом — образец

Регулятор мощности паяльника с симистором на микроконтроллере своими руками

Схема симисторного регулятора с микроконтроллером

Конденсатор	C1	0.47 мкФ
Конденсатор	C2	1000 пФ
Конденсатор	C3	220 В х 6.3 мкФ
Резистор	R1	22 кОм
Резистор	R2	22 кОм
Резистор	R3	1 кОм
Резистор	R4	1 кОм
Резистор	R5	100 Ом
Резистор	R6	47 Ом
Резистор	R7	1 МОм
Резистор	R8	430 кОм
Резистор	R9	75 Ом
Симистор	VS1	BT136–600E
Стабилитрон	VD2	1N4733A (5.1v)
Диод	VD1	1N4007
Микроконтроллер	DD1	PIC 16F628
Индикатор	HG1	АЛС333Б

Преимущества и недостатки

Сегодня на профильном рынке начинают лидировать по продажам симисторные регуляторы. В отличие от тиристоров симисторы имеют двухстороннее действие, поскольку у них есть катод и анод. Это позволяет изменять в процессе работы направление тока.

Стоит отметить, что заменять их на контакторы, реле или пускатели нецелесообразно. Связано это с долговечностью симистора, а также многими другими положительными качествами такого приспособления. Установив его на схему, он практически никогда не выйдет из строя. Также положительным моментом можно считать полное отсутствие искры при работе. Анализировались схемы на симисторах, которые по себестоимости были значительно дешевле аналогов, базирующихся на транзисторах и микросхемах.

Таким образом, использование симисторов имеет ряд значительных преимуществ:

большой срок эксплуатации (детали практически не изнашиваются);
цена прибора невысока;
при работе можно избежать механических контактов.

Имеются и специфические минусы:

посторонние помехи и шумы;
устройство имеет большую чувствительность к переходным процессам;
во избежание перегрева прибор устанавливается в радиатор;
использование на больших частотах невозможно.

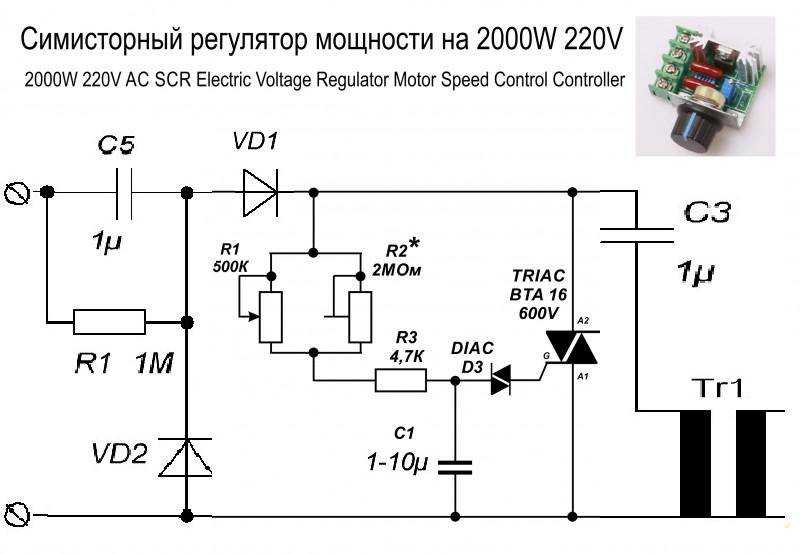

Регулятор мощности на симисторе

Симистор, по большому счету, — это частный случай тиристора, пропускающий ток в обе стороны, при условии, что он выше тока удержания. Один из его недостатков — это плохая работа на высоких частотах. Поэтому его часто используют в низкочастотных сетях. Для построения регулятора мощности на основе обычной сети 220 В, 50 Гц он вполне подходит.

Регулятор напряжения на симисторе используется в обычных бытовых приборах, где нужна регулировка. Схема регулятора мощности на симисторе выглядит следующим образом.

Пр. 1 — предохранитель (выбирается в зависимости от требуемой мощности).
R3 — токоограничительный резистор — служит для того чтобы при нулевом сопротивлении потенциометра остальные элементы не выгорели.
R2 — потенциометр, подстроечный резистор, которым и осуществляется регулировка.
C1 — основной конденсатор, заряд которого до определённого уровня отпирает динистор, вместе с R2 и R3 образует RC-цепь
VD3 — динистор, открытие которого управляет симистором.
VD4 — симистор — главный элемент, производящий коммутацию и, соответственно, регулировку.

Основная работа возложена на динистор и симистор. Сетевое напряжение подаётся на RC-цепочку, в которой установлен потенциометр, им в итоге и регулируется мощность. Производя регулировку сопротивления, мы меняем время зарядки конденсатора и тем самым порог включения динистора, который, в свою очередь, включает симистор. Демпферная RC-цепь, подключённая параллельно симистору, служит для сглаживания помех на выходе, а также при реактивной нагрузке (двигатель или индуктивность) предохраняет симистор от скачков высокого обратного напряжения.

Симистор включается, когда ток, проходящий через динистор, превышает ток удержания (справочный параметр). Отключается, соответственно, когда ток становится меньше тока удержания. Проводимость в обе стороны позволяет настроить более плавную регулировку, чем это возможно, например, на одном тиристоре, при этом используется минимум элементов.

Осциллограмма регулировки мощности представлена ниже. Из неё видно, что после включения симистора оставшаяся полуволна поступает на нагрузку и при достижении 0, когда ток удержания уменьшается до такой степени, что симистор отключается. Во втором «отрицательном» полупериоде происходит тот же процесс, т. к. симистор обладает проводимостью в обе стороны.

Не нашел в магазине — сделай сам

Чтобы приобрести более мощную модель, придется поискать ее в торговых сетях. Альтернативное решение — просмотр схем регуляторов мощности, изготовление своими руками выбранной модели. Чтобы помочь нашим читателям выбрать оптимальную схему, более подробно опишем главные особенности этих устройств. Регулятор на полупроводниковом ключе может быть выполнен на

биполярном транзисторе;
полевом транзисторе;
тиристоре;
симметричном тиристоре (симисторе, триаке).

Регулятор мощности, схема которого содержит любой из перечисленных полупроводниковых ключей, всегда пребывает в одном из двух состояний. Он либо максимально ограничивает ток (отключает нагрузку), либо почти не оказывает сопротивления (подключает нагрузку). При срабатывании сопротивление переходов полупроводниковых приборов быстро изменяется по величине. Каждому его значению соответствует определенная электрическая мощность. Она выделяется как тепло и носит название динамических потерь. Чем быстрее срабатывает прибор (отключает или подключает нагрузку), тем меньше динамические потери.

Наиболее быстродействующими ключами являются транзисторы. Но они и включаются и выключаются при любой ненулевой величине напряжения. Если эти процессы происходят вблизи его амплитудного значения, динамические потери будут максимально большими. Обычный тиристорный ключ отличается тем, что выключается без управляющего сигнала при переходе тока нагрузки через ноль. Хотя его включение происходит при той же амплитуде переменного напряжения, что и у транзисторов.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.
