Вентиляция насосной станции водоснабжения нормы

Можно ли самостоятельно обслуживать устройства

Многих волнует вопрос, можно ли профилактические работы проводить самостоятельно. Ответ однозначен нет. Обслуживание кнс  выполняется исключительно специалистами. Работает станция в автоматическом режиме. В сервисном обслуживании предусмотрен ряд плановых обязательных мероприятий. Так, например, для использования устанавливают корзины для задержания мусора. Периодически их нужно чистить. Сделать это могут только опытные люди.

Сейчас выпускаются современные станции для отвода. Они производятся в модульном варианте и изготавливаются из пластика. Их изготовлением занимается завод.

ПОСМОТРЕТЬ ВИДЕО

За счет пластикового корпуса вес у станции небольшой. Благодаря этому монтажные работы проводятся легче, а срок службы изделий не меняется. В комплексных станциях оборудование размещается внутри. Строительство наземных сооружений теперь не нужно.

Канализационные насосы для кухни

Стоки из кухни содержат жир и остатки пищи, они часто являются причиной засора. Монтаж канализационного насоса для кухни позволяет решить сразу несколько проблем:

  • поместить кухонную технику ниже уровня инженерных магистралей без переоборудования помещений;
  • измельчение отходов режущими деталями насоса для безопасной транспортировки по трубам небольшого диаметра;
  • перенос кухонного оборудования без необходимости соблюдать обязательный уклон трубопровода.

Типы агрегатов для кухни

Стационарный насос – компактное устройство размещается в удобном месте и обеспечивает транспортировку стоков на большое расстояние.

Санитарное оборудование – насос для канализации в квартире, подключаемый к раковине или мойке на кухне. В его конструкции не предусмотрен измельчитель, поэтому использование ограничивается степенью загрязнения стоков. Агрегат рассчитан на температуру 30-45 градусов.

Санитарный насос для раковины

Принудительная канализация – оборудование небольшого размера, снабженное ножами для измельчения отходов. Герметичная конструкция предотвращает попадание неприятных запахов в помещение. Насос обладает высокой производительностью, он измельчает и перемещает стоки по горизонтали на 100 метров.

Особенности монтажа

Устанавливать и подключать бытовые КНС можно следуя инструкции. Это «сололифты», которые ставят вблизи сантехнических приборов. Они компактные и не требуют особых навыков. В инструкции пошагово обозначены действия, которые нужно выполнить.

Другое дело – устанавливать канализационную станцию для загородного дома. Для этих работ лучше приглашать профессиональных мастеров. Здесь важна точность и правильный подбор комплектующих, а также их финальная настройка. Последовательность действий также важна. Человек, не имеющий опыта и не разбирающийся в нюансах приборов, не сможет правильно провести монтаж и потеряет гарантию производителя.

Управление работой КНС

Контроль над уровнем наполнения и работой насоса для канализации осуществляется автоматически. Датчики, управляющие процессом, находятся на разных уровнях:

  • первый – маленький объем стоков;
  • второй – поплавок включает насос на откачку, работа в штатном режиме;
  • третий – датчики срабатывают при увеличении объема стоков больше нормы, включает резервное оборудование;
  • четвертый – аварийное устройство, срабатывающее при критическом уровне стоков, обычно это является следствием поломки насоса и требует вмешательства ремонтников.

Автоматизированную работу станции можно перевести на ручное управление, такие действия предпринимают в случае проведения ремонта, при очищении резервуара и при первом запуске КНС. Контроль приборов и подача питания осуществляется с электрического щита управления, который устанавливают около станции или выносят в удобное место.

Правила монтажа бытовых установок

            Для того, чтобы правильно установить канализационный насос, необходимо соблюдать требования:

  • если есть вертикальный участок трубы, то насос должен находиться перед ним;
  • диаметр напорных труб должен соответствовать объемам стоков;
  • если необходимо сделать поворот, используют отводы на 45°. Сразу устанавливать фитинг на 90° нельзя, это создаст условия для образования засоров. Рекомендуется избегать поворотов и делать максимально прямую трассировку;
  • чаще всего напорные станции подключают к унитазу. Надо сразу уточнить максимальное расстояние от слива до входа, поскольку у некоторых моделей оно не превышает 15 см;
  • монтаж следует выполнять согласно инструкции. Некоторые требования могут показаться несущественными, но для сохранения гарантийного договора их придется соблюдать.

Крепежные элементы входят в состав комплектующих. Помещение должно быть отапливаемым. Перед подключением необходимо обеспечить собственный автомат для отключения электропитания в случае возникновения неполадок.

Конструкция и принцип работы КНС для загородного дома

Рассмотрим устройство КНС шахтного типа (типовой проект) для частного дома. Производительность 1-25 м3/сутки, полезный напор 5-40 метров, диаметр корпуса 1600 мм.

Конструкция канализационной насосной станции

Резервуар (3) представляет собой закрытую емкость цилиндрического типа из полипропилена или стеклопластика. В крышку станции вмонтирован люк (2). Сточные воды подводятся в КНС по трубам (8), уложенным под небольшим углом к горизонту (подробности в статье «Расчет уклона канализации согласно СНиП»). В месте сброса устанавливается корзина мусоросборника ручной очистки (7). Для обслуживания задвижек (17) и обратных клапанов (18) станция укомплектована лестницей (5) и площадкой (9). В нижней части емкости установлены 2 погружных фекальных насоса с измельчителем (19) – один рабочий, второй резервный. Напорный трубопровод (10) подключен к насосам через автоматическую муфту (13), конструкция которой позволяет подсоединять и отсоединять насос удаленно. Для подъема насосного оборудования и мусоросборника предусмотрены направляющие (11) и цепи (12). Поплавковые датчики (16) подвешиваются на разной высоте. По мере опускания или поднятия уровня сигнал от датчиков передается на щит управления (15), который управляет работой насосов.

Принцип работы КНС состоит в следующем: стоки через канализационные или дренажные трубы попадают в резервуар. После того как вода достигнет заданного уровня, о чем просигнализируют датчики, щит управления запустит насос на перекачку стоков из насосной станции домашней канализации в магистраль или септик. Уровень упадет, сигнал с нижних уровнемеров уйдет на щит, который отключит насосы.

Виды и категории

Канализационные станции классифицируются по нескольким признакам.

Тип установки

КНС могут иметь вертикальное и горизонтальное исполнение. Вторые часто оборудуются самовсасывающим насосом, который принудительно закачивает загрязнённые массы в корпус КНС и удаляет их после очистки. Иногда бак-резервуар может иметь на донной части дополнительный горизонтальный отсек. Такая конструкция способствует равномерному распределению илистых отложений на дне бака и увеличивает время его наполняемости.

Это, в свою очередь, позволяет производить очистку бака не так часто, что существенно экономит силы и средства.

Расположение

По размещению относительно поверхности земли КНС могут быть заглублены, частично заглублены и иметь наземное расположение. Наземные станции представлены мини-установками, расположенными в кухнях, ванных комнатах и туалетах. Заглубленные представляют собой традиционные модели с вкопанным в землю накопителем, а у частично заглубленных ёмкость, оборудованная датчиками, насосом и запорной арматурой находится в земле по горловину. Автоматическая система контроля и управления при этом выведена на поверхность.

Управление оборудованием

КНС оборудуются ручным, дистанционным и автоматическим управлением.

  • При ручном способе включение модульного оборудования осуществляется в ручном режиме работниками станций, которые самостоятельно проверяют уровень нечистот в баке.
  • При дистанционном управлении данные о состоянии системы и высоте уровня жидкости поступают на пульт управления. Осуществлять контроль над радиоуправляемой станцией очень удобно: оборудование не требует постоянного присутствия человека, и в случае неисправности оперативно сообщает о ней.
  • Автоматическая система контроля является наиболее распространённой, и заключается в управлении станцией при помощи реле и датчиков, которые могут быть расположены как на корпусе станции, так и рядом на щитке.

Характер канализационных стоков

Сточные воды подразделяются на хозяйственно-бытовые, промышленные, ливневые и осадочные.

  • Для промышленных отбросов баки и насосы должны быть изготовлены из материалов, обладающих повышенной стойкостью к воздействию химических агрессивных веществ и высоким температурам.
  • Станции для отвода ливневых вод в канализацию оборудуются дополнительными системами очистки от песка и механического мусора, который могут принести дождевые потоки.
  • КНС для осадочных стоков применяется на очистных сооружениях и оборудуются специализированными устройствами, обрабатывающими осадочные отложения.

Тип насосного оборудования

На КНС устанавливается три вида насосов.

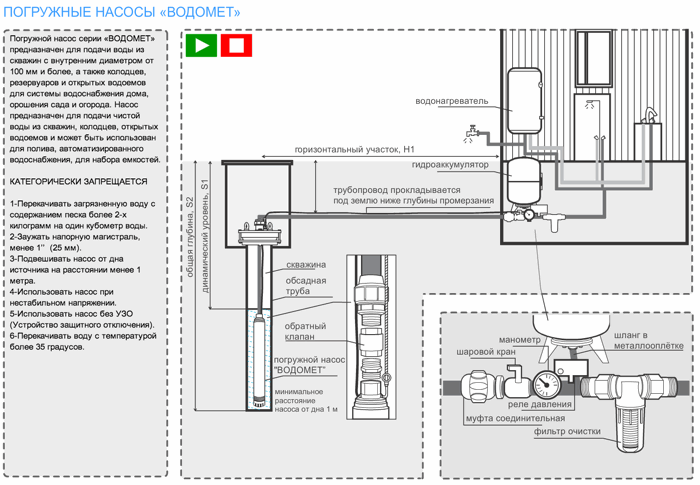

Погружные насосы с напорной функцией требуют полного погружения в воду. Приборы имеют герметичный корпус, который изготавливается из высокопрочных, не подверженных коррозии материалов. Фекальные насосы эффективны и достаточно просты в использовании, их не нужно дополнительно фиксировать или оборудовать для них площадку. Прибор способен работать при низких температурах, а охлаждение его двигателя происходит естественным путём от окружающей жидкости.

Системы вентиляции

Вентиляция классифицируется по нескольким параметрам, отличающимся способом генерации давления, распространением, архитектурой и назначением. Нагнетательные установки (вентиляторы, воздуходувки) способствуют искусственному нагнетанию воздуха. При увеличении давления в трубопроводной системе, газовоздушная смесь может перемещаться на значительные расстояния. Такая система действует на предприятиях промышленности и на объектах, где есть центральная вентиляционная система. Вентиляционные системы бывают местного (локального) и центрального видов.

Локальная вентиляционная система устанавливается в небольших помещениях. Центральная вентиляционная система помогает очищать воздух на значительных площадях аналогичных помещений. Системы также бывают приточного, вытяжного и комбинированного типов. Системы приточно-вытяжного плана работают по принципу одновременного притока и забора воздушных масс. Это самый распространенный тип вентилирования в офисных, промышленных и жилых помещениях.

Основные виды канализационных насосных станций

Допускается два варианта исполнения:

  • готовая к монтажу и запуску установка;
  • в виде отдельных комплектующих, изготовленных на заказ.

Расскажем подробнее о существующих типах канализационных насосных станций.

Портативные мини-станции

Для монтажа выбирают санузел или подвальное помещение. После чего к станции подводят трубы и подключают к источнику питания.

Это интересно! Строительные нормы канализации Подробнее Механизм состоит из несложных модулей:

  • герметичный бак, имеющий несколько выходов для присоединения точек слива;
  • электродвигатель;
  • рабочее колесо с кромкой для дробления отходов;
  • контрольно-измерительные приборы и автоматика.

Принцип работы простой: датчик, реагируя поступление воды в емкость, подает сигнал на исполнительное реле, которое запускает двигатель; из приемной камеры стоки по трубопроводу следуют в емкость-распределитель, оттуда – в ОС или централизованную систему водоотведения.

За счет измельчения крупных частиц вероятность засоров снижается, в результате более мелкие фракции хорошо отводятся с водой. В системе предусмотрен обратный клапан, благодаря этому отходы не смогут попасть назад в приемный бак даже при выключенной помпе.

Вся сантехника подключается через отверстия в корпусе, их предусмотрено до 5 штук. Если сливать стоки одновременно со всех, то насос способен выйти из строя из-за высокой нагрузки. При проектировании производительность рассчитывается на основании данных о сантехнических приборах, подключаемых к КНС.

В целях предупреждения оттока жидкости из сифонных труб мини-станция оснащена специальным клапаном, он обеспечивает поступление воздуха в систему во время работы помпы.

КНС для загородного коттеджа

Обеспечить большую вместимость для станции в частном доме можно, установив емкость, объем которой может быть равен нескольким десяткам кубометров. Функцию накопителя в данном случае может выполнять герметичный колодец из бетонных колец, монолитная конструкция либо готовый купленный бак. К примеру, баки из высокопрочного полиэтилена или стекловолоконных материалов особенно долговечны, их срок службы рассчитан минимум на 50 лет.

В водонепроницаемый бак встраивают насосы. При покупке насосного оборудования следует учитывать количество каналов, по которым будут отводиться стоки. Подобрать необходимые комплектующие вам помогут специалисты, нужно лишь оставить заявку, указав как можно больше информации об оборудовании.

Все больше производителей берут на себя обязательства по изготовлению отдельных узлов оборудования по индивидуальному заказу.

Оборудование, входящее в состав данного типа канализационной насосной станции:

  • Емкость-накопитель требуемого объема.
  • Комплекс насосного оборудования.
  • Трубопроводы самотечного и напорного типов.
  • Запорная и защитная арматура.
  • Поплавковые выключатели.
  • Функциональный блок управляющего устройства.

Датчики уровня поплавкового типа, установленные в станции с автоматическим управлением, расположены в резервуаре в разных точках.

Принцип работы оборудования следующий:

  • пока стоки произвольно поступают в камеру и проходят через отметку с первым датчиком, помпа находится в выключенном состоянии;
  • как только жидкость достигает следующего уровня, где расположен второй датчик, происходит запуск помпы;
  • когда вода доходит до третьего уровня, срабатывает следующий поплавок и запускается резервная помпа.

Происходит откачка жидкости. Система будет отключена, если уровень воды упадет до нижней отметки, где расположен еще один датчик. Также предусмотрена функция перехода на ручное управление.

К канализации, установленной за городом, в дополнение можно подсоединить ряд устройств:

  • прибор для измерения расхода воды;
  • вихревой клапан;
  • угольные фильтры.

Для спуска в камеру потребуется лестница. Для удаления крупных фрагментов в стоках предусмотрены уловители решетчатого типа.

Обслуживать станцию будет удобнее, если всю электрику разместить в шкафу.

Вентиляция канализации

Для того чтобы КНС не стала источником неприятного запаха. в ней должна быть вентиляция, то есть циркуляция воздуха. Это гарантирует удаление вредных газов, которые наверняка будут возникать при работе станции.

Обратите внимание на охлаждение, ведь во время работы насосов выделяется некоторое количество тепла. В случае отсутствия воздухообмена высокие температуры способны вывести агрегаты из строя

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

  • излучение оборудования (тепловое);
  • объем резервуара;
  • уровень влажности, ведь она может повлиять на работу оборудования и электроники.

Стоит учесть, что рекомендованным параметром воздухообмена считается кратность его пяти.

Где установить?

Если в доме имеются санузлы ниже уровня первого этажа, то есть магистрали трубопровода, имеет смысл устанавливать мини-КНС, причем прямо в санузле. Чаще всего этим местом является пространство между канализацией и выводом из унитаза. Подобное оборудование в основном имеет измельчитель для отходов. Для того чтобы подключить станцию, не нужно использовать большие по диаметру канализационные трубы. Их выходное отверстие имеет диаметр от 32 до 40 мм.

Если же от дома до коллектора большее расстояние, то целесообразно устанавливать типовую канализационную насосную станцию, а значит, монтировать необходимо за пределами дома. Это полноценная станция, но в уменьшенных масштабах.

Монтаж бытовой КНС

Прежде чем начать установку, нужно определиться с ее местом. Чаще всего там должен присутствовать перепад между подающей и приемной трубами. Но каждый случай стоит рассматривать индивидуально, с оглядкой на специфику системы и рельеф местности.

  1. Для начала следует подготовить монтажную яму. Размеры ее должны быть больше, чем у канализационной насосной станции. Причем это отличие составляет 10-15 см. Такой запас позволит подключить трубопровод без особых сложностей.
  2. Дно ямы нужно утрамбовать. Для этого используют слой щебня, после него настилают подушка из песка.
  3. На песчаную подушку устанавливают железобетонную плиту, а уже на нее станцию.
  4. Корпус КНС необходимо прикрепить к плите.
  5. Потом следует подключить трубы входа и выхода.
  6. После завершения всех работ пространство между котлованом и станцией засыпают песком.

Производить пуск и наладку нужно только с участием компании-продавца.

Такую станцию важно регулярно обслуживать. Для того чтобы делать это правильно, необходимо ознакомиться с инструкцией по эксплуатации

Основными пунктами в обслуживании являются:

Основными пунктами в обслуживании являются:

  1. Регулярные плановые осмотры состояния корпусов и оборудования.
  2. Ежегодные проверки оборудования, насосов и управляющих узлов специалистами.
  3. Удаление иловых отложений. Это можно сделать, откачивая их по мере надобности.
  4. Удаление посторонних предметов, которые не пускает внутрь предохранительная решетка.

Рекомендовано к прочтению: Что делать с запахом из канализации в квартире?

Выполняя эти несложные правила, вы сможете пользоваться станцией долгие годы.

Мы не раз сегодня упоминали о мини-КНС – это небольшие по габаритам установки, которые используют для откачки стоков из унитаза, включающих в себя фекалии и туалетную бумагу. Используют в помещениях подвального типа и на цокольных этажах.

Такие станции имеют три выхода для подключения разных стоков:

Установка представляет собой пластиковый резервуар, в котором размещен погружной насос. Он включается в работу при помощи гидродинамического реле тогда, когда резервуар наполняется. Мини-КНС включает в свой состав режущий механизм и приемный фильтр. Первый отвечает за измельчение твердых и волокнистых отходов. Это позволяет использовать трубы с малым сечением. Также в ее составе, как и у старшего брата бытовых КНС, имеются вентиляционная установка и запорный механизм, который не допустит переливания стоков.

Монтировать такую станцию можно самостоятельно, причем не нужно никакой разрешительной документации для этого. Она может работать в автоматическом или принудительном режиме. Большинство мини-КНС оборудуют в любом месте в санузле. Там происходит измельчение, только после этого отходы поступают в канализационную систему. Стоки могут подниматься на высоту до 6 метров, а расстояние по горизонтали до 100 метров.

Понятие вентиляции

Вентиляция представляет собой процесс, при котором происходит обмен воздуха между закрытым помещением и внутренней средой. При этом осуществляется удаление лишнего тепла и влажности при помощи системы фильтрации. Процесс вентиляции помогает обеспечить в закрытых помещениях санитарно-технические условия и требования. Подсистема вентиляции – это технологические устройства и механизмы, которые способствуют забору, отводу, перемещению и очистке воздушных масс. Это одна из составляющих коммуникационной системы сооружений. Не стоит путать вентиляцию и кондиционирование. Эти понятия очень похожи, но и имеют ряд отличительных качеств:

Предназначение. При помощи кондиционирования происходит поддержка необходимого температурного режима, уровня увлажненности воздуха на объектах, тогда как посредством вентиляции происходит замена «плохого» воздуха на чистый путем притока и отвода.
Особенности. Для процесса кондиционирования нет необходимости в притоке воздуха извне, он работает с внутренним воздухом. Вентиляции просто необходим приток свежего воздуха.
Отличия. Кондиционирование – это модульная схема, представляющая собой несколько блоков, предназначенная для обработки небольшого количества воздуха, чем способствует соблюдению санитарно-гигиенических условий в помещениях

Вентиляция – это мощные вентиляторы, нагреватели, фильтры, разветвленная система трубопроводов, посредством которых производится быстрая замена воздушных масс даже в самых больших помещениях, особенно это важно при создании аварийных ситуаций.

Как работает станция

Работа канализационной насосной станции начинается, когда нижняя камера заполняется сточными водами выше заданного уровня. В этом случае станция активируется. Затем включаются насосы, которые перекачивают сточные воды в распределительный резервуар, после чего они попадают в трубопровод и в канализацию – таков принцип работы любой канализационной насосной станции.

Если в доме живут два-три человека, а количество отходов невелико, достаточно одного насоса. Если объем стоков увеличивается, можно подключить второе устройство. В этом случае станция переходит в режим максимальной нагрузки, что необходимо учитывать при проектировании системы очистки. Возможность использования одного или двух насосов одновременно дает возможность экономить электроэнергию, продлевая срок службы установки.

Если канализационная насосная станция не справляется с количеством воды, на операторский пульт поступает сигнал, который требует принятия решения по обслуживанию канализационной насосной станции.

Как рассчитать приемный объем

Проектирование канализационных насосных станций с погружными насосами требует проведения ряда расчетов и подбора оборудования. Для того чтобы обеспечить правильную работу насоса, необходимо произвести расчеты принимаемого объема. Для этого используются формулы производителя. Конечно, лучше, если эту работу выполнят профессионалы. Ведь типичный проект канализационной насосной станции требует сложных расчетов, таких как:

  1. Расход воды.
  2. Определение суточного графика поступления стока.
  3. Зная допустимое количество используемой жидкости, определите объем стоков, подлежащих сбросу.
  4. Определите минимальное и среднее значение.
  5. Определите напор.

И только после расчета насосной станции можно приступать к выбору модели насоса, учитывая наибольшее значение расхода и напора.

Далее составляется схема насоса и трубопровода для определения точки максимального напора, а также выполняется анализ работы агрегата в аварийных ситуациях.

Последним шагом в подготовке типового проекта КНС является определение объема резервуара. Для этого строится график, который отображает приток и отток воды одним насосом вместе со временем, прошедшим между наибольшим и наименьшим значениями притока.

Установка, пуск и наладка – как это происходит

Монтаж насосных станций нельзя назвать простым, ведь станции представляют собой довольно сложное оборудование, поэтому лучше доверить эту работу сотрудникам специализированных компаний.

Установка насосной станции должна производиться в котлован, размеры которого соответствуют указанным в сопроводительной инструкции. Дно котлована укрепляется железобетонными плитами или заливается бетонным раствором. Насосная станция крепится к этому основанию с помощью анкерных болтов.

Следующий этап – подключение трубопроводов: подающего и обратного. Монтажные работы завершаются подключением силовых кабелей в соответствии с проектной документацией насосной станции.

Установка насосов производится в соответствии с прилагаемым руководством, а после ее завершения проводятся пуско-наладочные работы. Они заключаются в установке и настройке датчиков, которые также выполняются при техническом обслуживании насосной станции. Нижний должен быть расположен на расстоянии 500 мм от дна, а третий и четвертый должны быть установлены таким образом, чтобы они срабатывали, когда сточные воды достигают дна входной трубы. Это необходимо учитывать при проектировании насосной станции.

Смотрите видео, установка и сборка:

https://www.youtube.com/watch

Кроме того, в процессе регулировки необходимо установить время работы второго насоса, оно не должно превышать 10 минут. Регулировочные работы выполняются двумя людьми – один из регулировщиков контролирует показания датчиков на панели, а другой их настраивает.

После регулировки производительность насоса проверяется экспериментально. Для этого из резервуара откачивается вода.

Обслуживание КНС

Многие задаются вопросом, можно ли проводить профилактические работы на канализационных станциях самостоятельно? Специалисты не рекомендуют проводить обслуживание канализационных насосных станций самостоятельно. Поскольку работа станции полностью автоматизирована, ее обслуживание состоит из плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в области технического обслуживания.

Правила выбора оборудования

Далее будут проанализированы критерии, учитывая которые необходимо выбирать канализационное насосное оборудование для частного использования. Разбор промышленных установок не входит в рамки данного обзора.

Целью при покупке КНС является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.

При выборе КНС учитывают такие параметры:

  1. Максимальный поток перерабатываемых стоков.
  2. Транспортировочное расстояние.
  3. Перепад геодезических уровней между впускной трубой и выходом напорного шланга.
  4. Степень загрязненности, фракционный состав и структура хозяйственно-бытовых стоков. Существуют КНС, которые измельчают крупные фракции включений, предупреждая засоры в насосном оборудовании.
  5. Уровень требуемой очистки стоков.
  6. Габариты оборудования.

Единой формулы для расчета производительности насосного оборудования нет, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой КНС. Типовой проект расчета производительности насосного оборудования включает такие этапы:

  1. Определение суточного потребления воды и объема стоков.
  2. Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
  3. Расчет минимального и максимального канализационного потока.
  4. Определение требуемой производительности КНС, учитывая загрязненность стоков.

После определения вышеприведенных параметров можно начинать заниматься выбором подходящего оборудования.

На цену КНС влияет брэнд производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом отсутствуют резервные емкости или дополнительный насос для отведения стоков.

Что такое КНС?

КНС или канализационная станция, это устройство для принудительного удаления твердых и жидких стоков. Такие устройства чаще всего используются в промышленных целях.

Но существует целый ряд КНС, специально разработанных для эксплуатации в бытовых условиях. Их устанавливают обычно в частных домовладениях с автономной канализацией или там, где необходимо обеспечить транспортировку отходов к стояку централизованной канализационной системы.

Модели бытовых КНС могут заметно различаться по внешнему виду, но их устройство и принцип работы довольно похожи. Такие конструкции представляют собой герметичную емкость, предназначенную для сбора отходов.

Высокая степень герметичности накопителя – важное требование, позволяющее защитить грунтовые воды от загрязнения стоками. Здесь предусмотрена система патрубков, а также специальный насос, разработанный для перекачивания фекальных масс. Работает канализационная насосная станция следующим образом

Стоки поступают в емкость-накопитель. С помощью канализационного насоса сточные воды, включающие твердые накопления, по трубам перемещаются для дальнейшей утилизации, например, в стояк центральной канализации, в бак машины-ассенизатора и т.п

Работает канализационная насосная станция следующим образом. Стоки поступают в емкость-накопитель. С помощью канализационного насоса сточные воды, включающие твердые накопления, по трубам перемещаются для дальнейшей утилизации, например, в стояк центральной канализации, в бак машины-ассенизатора и т.п.

На этой схеме наглядно представлено устройство небольшой бытовой канализационной насосной станции, которую можно подключить непосредственно к унитазу

КНС комплектуются насосами различного типа, в числе которых есть и погружные, и поверхностные консольные или самовсасывающие.

Погружные, как понятно из названия, опускают внутрь емкости с нечистотами. Обычно это очень прочные агрегаты, способные длительное время работать в агрессивной среде. Для таких насосов не нужно обустраивать место на поверхности, как не нужны и дополнительные трубы для их подключения к системе.

Но техническое обслуживание погружного насоса может быть несколько затруднено. Агрегат охлаждается жидкостью, в которой он находится, в ремонте и в ТО такие устройства нуждаются не часто. Более того, погружные модели канализационных насосов могут работать даже в очень холодной среде. Для них считается допустимой так называемая сухая установка.

Насосы с измельчителем используют в канализационных станциях, чтобы облегчить продвижение стоков по системе, сделав их состав более однородным

Самовсасывающие насосы имеют широкий просвет для прохождения перекачиваемой среды, они рекомендованы к использованию с существенно загрязненными стоками. Электродвигатель с фланцевым креплением заметно облегчает эксплуатацию и обслуживание устройств этого типа.

Некоторые виды канализационных насосов снабжены специальным нагревательным элементом. Это позволяет использовать их даже при температуре ниже нуля.

Консольные насосы используют в основном для промышленных очистных установок. Для монтажа такого устройства необходим отдельностоящий фундамент. Консольные канализационные насосы считаются исключительно надежными и удобными, но их монтаж и подключение лучше доверить опытному специалисту.

В бытовых КНС может использоваться один или два насоса, все зависит от конкретной ситуации. Если необходимо измельчить твердые фракции отходов, используют насосы с режущим механизмом.

При этом следует понимать, что такой механизм не является всеядной мясорубкой. Случайно оброненный в слив кусок ветоши может привести к серьезному засору и даже к поломке насоса.

Отдельного внимания заслуживают так называемые мини КНС – это насосные станции относительно небольшого размера, предназначенные для подключения только к одному объекту, обычно к унитазу. Они представляют собой комплекс из небольшого бака-накопителя и насоса с режущим механизмом. Такие канализационные станции устанавливают обычно непосредственно под унитазом.

Проектирование и расчеты

Установкой канализационного оборудования, в том числе и в частных домах, занимаются специализированные организации. Их инженерные кадры занимаются изготовлением проекта, проведением расчетов и подбором необходимых комплектующих. Подбирается нужное в конкретной ситуации насосное оборудование, тип и сечение труб, полезный объем резервуара станции. Это определяется исходя из таких данных:

  • приток канализационной жидкости за единицу времени;
  • высота подъема сточных вод до уровня отводящей трубы;
  • характеристика канализационной жидкости.

Как правило, мощность насоса и объем резервуара рассчитывается с запасом на случай форс-мажорных ситуаций. Некоторые станции для дома оснащаются двумя насосами, работающими поочередно. При выходе из строя одной помпы, КНС продолжает работать и есть время для проведения ремонтных работ или замены насоса.

Производительность или пропускная способность. Такой расчет зависит от того, сколько людей проживает в доме, а значит, производится стоков. Для этого можно использовать усредненные данные. К примеру, больше всего израсходует воды один человек, если в его доме быстродействующий газовый водонагреватель или подведено централизованное горячее водоснабжение – такая цифра равняется 250 литрам в сутки. Меньше всего при использовании воды из колонки без подведения ее к дому – всего 40 л, но в таком случае, скорее всего, оборудовать КНС не будут.

Основываясь на таких данных, происходит выбор емкости и мощности насоса. Объясним на примере. У нас есть семья из троих человек, которые проживают в доме с газовым водонагревателем. Согласно с усредненными данными, каждый из членов семьи будет использовать 225 литров в сутки. Общий объем за 24 час составит 675 л (225 л х 3 чел. = 675 л).

Согласно с расчетными данными, следует узнать залповый сброс, а он составляет 1/3 от суточного объема – это 225 л за 15 мин. При таких экстремальных условиях насос в системе обязан успевать перекачивать весь объем при условии, что вода будет постоянно поступать. Причем он должен успеть это сделать до перелива. Для нашей семьи мощность насоса должна составлять 900 литров за час (225 л/15 мин.) х 60 мин. = 900 л за час или 0,9 м³/ч.

Но производители не гоняться за граничными показателями и устанавливают на своих агрегатах насосы с запасом мощности.

Понравилась статья? Поделиться с друзьями:
Стильный дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
