Канализационный колодец: виды, устройство, классификация

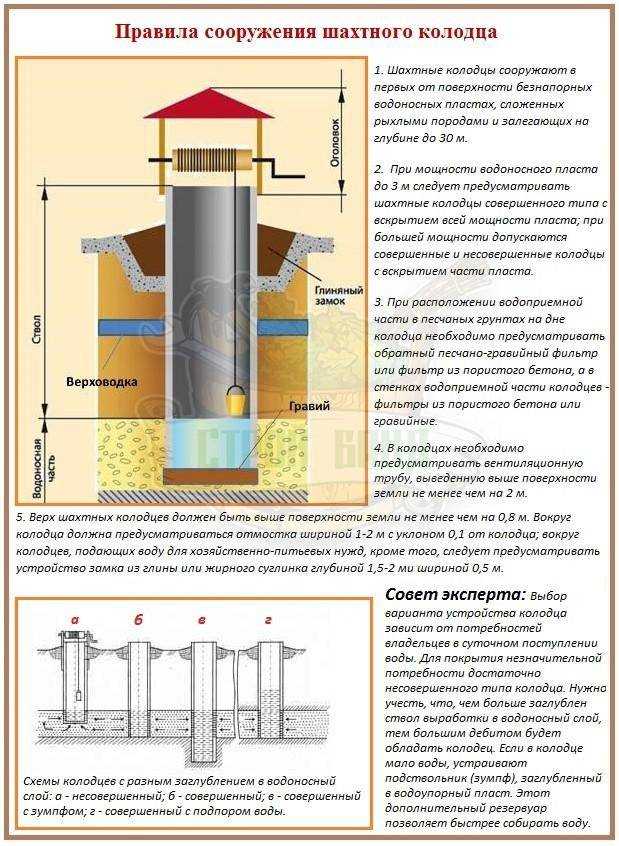

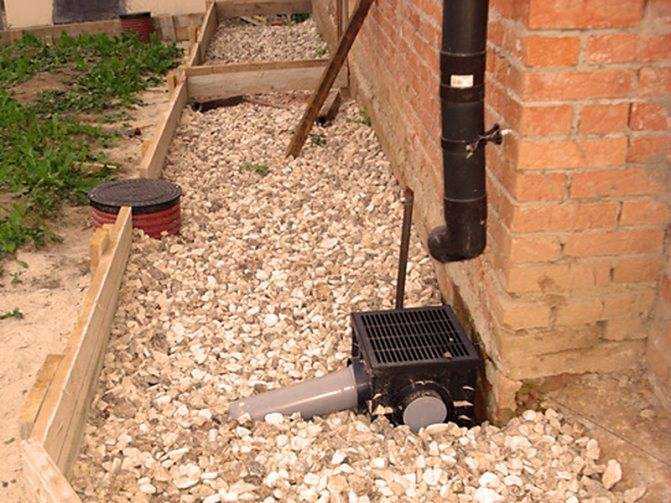

Пластиковый колодец для дренажа

Дренажные колодцы из пластика являются современными аналогами накопительных и ревизионных резервуаров из железобетонных колец, кирпича или металлических труб большого диаметра.

В отличие от кустарных колодцев, сделанных из колодезных колец, пластиковые резервуары для сбора воды снабжаются интуитивно понятной системой соединения с дренажными трубами посредством уплотнительных колец и переходников.

Модульный ревизионный колодец из пластика собирается из несколько компонентов при помощи уплотнительных фитингов

Конструктивно модульные пластиковые колодцы состоят из таких частей, как:

• крышка — закрывает горловину и защищает шахту колодца от попадания мусора;
• горловина — конусная или телескопическая труба, соединяющая шахту колодца с люком;
• шахта — центральная часть колодца, представляющая собой трубу большого диаметра, соединяемую с горловиной, дном или лотком посредством уплотнительных элементов;
• лоток — днище с патрубками для подсоединения и разводки труб. Устанавливается только на ревизионных и поворотных колодцах;
• герметичное дно — днище без отверстий для труб. Применяется для сборки накопительных колодцев для дренажа.

Для соединения горловины и шахты колодца используется уплотнительное кольцо, а для соединения шахты и дна — уплотнительная манжета.

Для изготовления колодцев используется поливинилхлорид, полипропилен или полиэтилен низкого давления. Изделия из ПВХ (PVC) наиболее устойчивы к воздействию агрессивной химической среды. Их можно использовать не только для сбора ливневой воды и грунтовых стоков, но и при сооружении канализационных систем и септиков.

Дренажный колодец закрывается крышкой — это предотвращает попадание крупного мусора в дренажную систему

Колодцы из полипропилена (PP) имеют высокую износостойкость и гибкость корпуса резервуара, но при воздействии низкой температуры становятся очень хрупкими. Колодцы из полиэтилена (PE) рекомендуется использовать при небольшом заглублении накопительного резервуара. Полиэтилен не боится замерзания — после оттаивания форма колодца сохраняется без потери герметичности.

К преимуществам готовых колодцев из пластика можно отнести следующее:

• малый вес — для транспортировки, разгрузки и установки не потребуется заказывать спецтехнику;
• прочность — в зависимости от типа полимера корпус колодца может быть устойчив механической нагрузке, низкой температуре или химически агрессивной среде;
• срок службы — в среднем изделия из пластика прослужат не менее 50–60 лет;

• удобство монтажа — конструкция колодца снабжена монтажными отверстиями для подсоединения дренов.

При необходимости верхнюю часть пластикового колодца можно подрезать, тем самым уменьшив его габариты. Легковесность колодца позволяет провести все работы по его установке силами 2–3 человек.

Но из-за лёгкого веса небольшие по объёму резервуары может выдавить из земли при сильных паводках на пучинистых грунтах. Это, по сути, и есть главный недостаток этих колодцев.

Особенности пластиковых труб для дренажа

Отличительной чертой пластиковых труб, используемых для устройства дренажной системы, является наличие мелких отверстий по всей длине изделия. За счёт отверстий ливневая и грунтовая вода легко проникает внутрь дрена. При укладке трубы соблюдается уклон в 2–4 см на 1 м поверхности.

Пластиковые трубы для дренажа имеют отверстия для свободного проникновения грунтовой воды

При выборе пластиковых труб и колодцев лучше отдавать предпочтение изделиям от одного производителя. Это даёт гарантию, что при соединении труб не возникнет проблем.

Ливневая канализация в частном доме

Ливневая канализация в частном доме представляет собой систему, состоящую из нескольких основных элементов:

• Желоба и дождеприемники.
• Система труб, в том числе совмещенная с дренажом.
• Пескоотделители и жироотделители.
• Распределительный и контрольных колодец.

Также ливневая канализация в частном доме может содержать систему фильтров. В некоторых случаях, если производители очистных сооружений допускают слив в них ливневых вод, такая канализация может сливаться в септик вместе с бытовыми сточными водами.

Обратите внимание: Большинство производителей локальных очистных сооружений указывают на невозможность слива в такие установки ливневой канализации, особенно при наличии в осадках примесей нефтепродуктов, ядовитых веществ или тяжелых металлов. Это связано в первую очередь с тем, что такие соединения могут приводить к гибели бактерий, которые необходимы для процесса очистки бытового стока. Принцип работы ливневой канализации достаточно прост: через специальные решетки или систему дренажа осадки попадают внутрь системы, собираются, очищаются от крупного мусора и жиров с помощью пескоуловителей и бензожироуловителей и поступают в фильтрующий колодец, накопительную ёмкость или специальный резервуар, вода из которого после очистки может применяться для полива

Принцип работы ливневой канализации достаточно прост: через специальные решетки или систему дренажа осадки попадают внутрь системы, собираются, очищаются от крупного мусора и жиров с помощью пескоуловителей и бензожироуловителей и поступают в фильтрующий колодец, накопительную ёмкость или специальный резервуар, вода из которого после очистки может применяться для полива.

Заметим, что использование воды из ливневой канализации для хозяйственных нужд возможно только после проведения лабораторных анализов, позволяющий выявить вредные соединения в осадках, а также в конечном резервуаре ливневой канализации. Если исследования показывают необходимость доочистки таких вод, применять их для полива нельзя, а следует уводить в фильтрующий колодец.

Ливневая канализация в частном доме обычно имеет линейную структуру и заглубляется в землю, что позволяет не нарушать ландшафт участка и сэкономить место даже при использовании крупных элементов. Если возможности выполнить заглубление нет (или это не является экономически эффективным) создают ливневую канализацию из системы открытых желобов, имеющих уклон в сторону распределительного колодца.

Создание ливневой канализации в частном доме регламентируется СНиП 2.04.03-85, а также СанПиН 2.1.5.980-00. Ливневая канализация – достаточно сложная система, которая должна соответствовать ряду требований, поэтому в большинстве случаев лучше доверить её создание специалистам. Конечно, профессиональное обустройство может обойтись дороже, но даст гарантию эффективной работы ливневой системы, а также её долговечности и функциональности даже на участках со сложным рельефом или грунтами.

Назначение перепадных колодцев в канализационной системе ↑

Если между выходом из дома и конечной точкой канализационной сети имеется серьезная разница по высоте, то стоки по трубам течь будут с большую скорость. А скорость и масса воды – это энергия, которая с легкостью может разрушить все на своем пути.

Колодец с вертикальным перепадом – гарантия гашения скорости водного потока

Перепадной колодец в канализации приходится устраивать, когда:

• необходимо сбить скорость потока;
• канализационную трубу приходится прокладывать под или над существующими инженерными магистралями с газом, водой и т.п.;
• трубопровод надо проложить под автодорогой;
• монтируется колодец с затопленным выводом в водоем или камеру септика;

Во всех этих случаях происходит изменение уровня тока воды, с высоты он резко падает вниз и ускоряется. Чтобы стоки своей возросшей энергией не наносили вред элементам канализационной системы, приходится делать перепадной колодец с водогасителем.

Принцип работы типовой перепадной камеры наружной канализации

Существует несколько типов перепадных колодезных сооружений, различающихся конструктивно и функционально. Выбор зависит от рельефа и характеристик грунта на участке, а также от конфигурации и особенностей прокладки канализационного трубопровода.

Внутреннее устройство перепадного колодца канализации ↑

В зависимости от собираемых стоков канализационная система бывает бытовой, ливневой (дождевой) и промышленно-производственной. Но колодезные сооружения с перепадом потока везде имеют одинаковую структуру и устройство.

Типовой канализационный колодец состоит из:

1. Опорного днища.
2. Рабочей камеры в виде вертикальной шахты.
3. Горловины.
4. Крышки с люком.

Перепадной тип этих сооружений в целом обустроен аналогично. Только в его рабочей части имеются отбойники или пологие переливы для гашения воды. Именно они являются основным отличительным элементом такого устройства.

Виды конструкций с перепадом ↑

Перепадные колодцы ливневой и бытовой канализации по функциям и строению подразделяются на четыре типа:

1. Шахты с вводом вверху и отводом внизу.
2. Камеры с отбойником воды в виде стакана или трубы.
3. Емкости с одним вертикальным или расположенным под углом водогасителем.
4. Коллекторы с многоступенчатой системой водоотбойников.
5. Парные камеры с установленным под уклоном переливным каналом между ними.

Схемы колодцев с перепадом

Согласно СНиПам, первый вариант с водосливом практического профиля разрешается применять только при перепадах высотой до трех метров и сечением труб до 600 мм. В остальных ситуациях придется делать колодец с гасителями потока.

В одних конструкциях вода гасится об дно, а в других используются специальные отбойники. Особняком стоит последний тип, который подразумевает ускорение потока. Его устанавливают именно для увеличения скорости водотока, чтобы уменьшить вероятность засорения труб.

В качестве стройматериала для колодцев с перепадами используют:

• железобетон или бетон;
• полимеры;
• кирпич;
• стекловолокно.

Самыми дорогими, но простыми в монтаже являются стекловолоконные и пластиковые изделия заводского изготовления. Дешевле всего колодец получится сделать из железобетонных колец, однако для их установки нужен кран. Также своими руками такое сооружение можно залить из бетона или выложить из кирпича – просто, но трудоемко.

Какой вид колодца выбрать для дренажной системы

Перед самостоятельной установкой дренажных колодцев рекомендуется ознакомиться с недостатками и преимуществами этих сооружений. Среди основных достоинств конструкции выделяются следующие:

1. Выполнение земляных работ одновременно с монтажом дренажного колодца осуществляется в течение дня.
2. Герметичность сооружения обеспечивается с помощью гидроизоляции и применения железобетонных колец.
3. Стоимость выполнения работ по устройству данной конструкции своими руками относительно низкая.
4. Прочность железобетонных конструкций больше, чем у колодцев из кирпича.

Перед тем как сделать дренажный колодец своими руками, следует подобрать его размер. Он должен позволять делать промывку всей дренажной системы при необходимости напором воды под давлением. Смотровые колодцы для дренажа обычно монтируются в местах поворотов дрен в условиях перепадов высот. Приемлемым считается расстояние между ними на прямых участках, равное 40 м. Максимальное расстояние должно составлять 50 м. Такие колодцы обычно имеют диаметр 300-500 мм.

Доступ к системе через дренажный колодец производится через люк. Оптимальный диаметр конструкции для спуска через нее человека должен быть увеличенным до 1 м.

Если требуется установка дренажного колодца поглотительного вида, то при этом обязательно учитывается тип грунта на участке. Вода в этом устройстве должна поступать в приемник, фильтроваться, для чего насыпается слой щебня. Затем она поступает к нижележащим слоям грунта через специальные отверстия.

Водопоглотительная способность почвы должна быть достаточной, что позволит установке справляться с объемом жидкости, которая поступает в колодец. Этим видом грунта считается крупнозернистый песок. Если имеется водоупор, то поступающая в колодец вода не уйдет в почву и переполнит резервуар дренажной системы. Собранную воду по мере сбора следует откачивать с помощью дренажного насоса, а затем сбрасывать в канаву за пределы земельного участка или применять для полива растений.

Герметично забетонированный накопительный колодец может применяться в местах с высоким УГВ, грунтом, который не имеет высокую водопоглотительную способность.

Перед строительством дренажа всегда следует производить гидрогеологическое тестирование грунта для определения его состава и способности к водопоглощению. Без полученных данных начинать обустраивать дренаж не рекомендуется, поскольку монтаж вслепую не даст положительного результата.

Устройство накопительного дренажного колодца

Монтаж дренажного колодца из бетонных колец предельно прост. Потребуется вкопать в землю 1-2 кольца, сделав в них отверстия, через которые обычно проходят трубы. Сверху конструкцию должен закрывать люк. Вместе с тем данный вид сооружения является более сложным в монтаже, чем другие. В резервуаре коллектора происходит скопление воды, поступающей из дренажных труб.

Чтобы установить коллекторный колодец на свой земельный участок, необходимо выполнить следующие виды работ:

• вырыть яму глубиной не меньше 2 м;
• на дно ямы опустить бетонные кольца;
• дно колодца засыпать гравием;
• сделать отверстия для труб.

Диаметр подготовленной ямы, в которую планируется устанавливать бетонные кольца, должен превышать диаметр каждого из них. Первое располагается на дне ямы, а последующие кольца устанавливаются одно на другое. В промежуток за стенками конструкции следует засыпать гравий. Отверстия для труб в бетоне выполняются в верхней части конструкции путем алмазного бурения. Для перенаправления воды из накопительного колодца насосами могут применяться следующие виды сооружений:

• канализация;
• септик;
• выгребная яма.

Дренажный колодец из бетонных колец обычно имеет 2 вида насосов:

1. Поверхностный. Расположен выше уровня колодца, что позволяет опустить внутрь дренажной системы только шланг.
2. Погружной. Помещается в емкость, а в основной корпус опускается только откачивающий элемент.

Вода из накопительной дренажной системы может быть использована с пользой. К примеру, для полива насаждений к дренажному насосу присоединяется шланг либо система автоматического оборудования для полива.

Часть 2. Оборудование колодцев

Классика, знакомая с детства

Всем знакома картина: торчащий из люка со сдвинутой крышкой дяденька с чумазым лицом, который что-то там чинит.

И до сих пор, если спросить любого постсоветского человека, из чего делают колодец для канализации – в 99% случаев он ответит: «Из бетона».

И в большинстве случаев будет прав, поскольку до сих пор основная масса этих сооружений на магистральных трубопроводах систем водоотведения изготавливается в соответствии со СНиПом, из железобетонных колец, реже – кубов, или собирают из плит.

Современные полимерные системы, по многим параметрам превосходящие своих твердокаменных предшественников, только начинают выходить на отечественный рынок.

Впрочем, при всех своих недостатках традиционное кольцо, видимо, долго еще будет оставаться символом канализационного колодца.

Расстояние от подземных коммуникаций до фундаментов

СНиП 2.07.01-89 допускает укладку подземных коммуникаций в границах опорных фундаментов и эстакад трубопроводов с условием обеспечения мер защиты при осадке фундаментной основы, авариях в линии.

Строительными актами СНиП 2.07.01-89 установлены следующие дистанционные пределы до опорных фундаментов домов:

• водопровод – 5 м;
• индивидуальная и ливневая (дождевая) самотечная канализация – 3 м;
• напорная канализация – 5 м;
• дренажный трубопровод – 3 м, сопутствующий дренаж – 0,4 м;
• газопроводы низкого, среднего и высокого напора – 2, 4, 7 или 10 м соответственно;
• теплосети – от стены тоннеля 2 м, от защитной оболочки труб при бесканальной укладке – 5 м;
• электрокабельные линии и кабели связи – 0,6 м;
• коммутационные каналы и тоннели – 2 м.

Рис.4 Строительные нормы дистанций между коммуникациями и подземными сетями

Обустройство дренажного колодца из бетонных колец

Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.

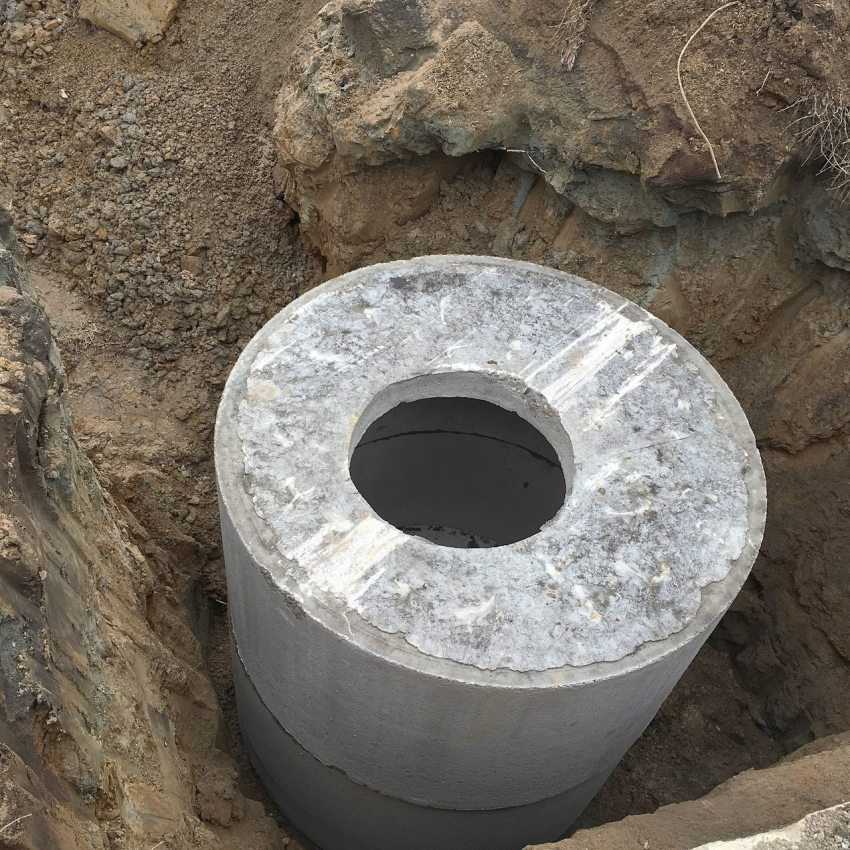

Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.

Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.

Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.

Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.

Устройство прибора

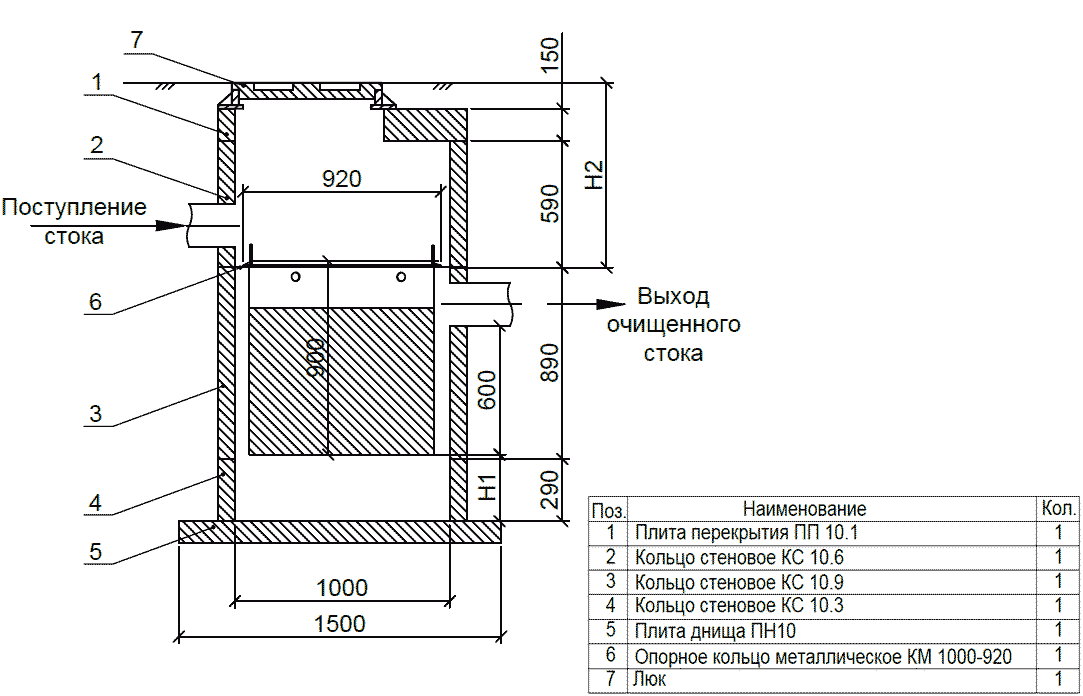

Типовой проект колодца-гасителя — это план, по которому осуществляется установка данного приспособления. Этот документ может быть изменен по ходу выполнения работ в связи с тем, что будут проводиться расчеты данного сооружения для конкретного объекта или конкретных условий ландшафта. Инженеры должны произвести гидравлический расчет, в котором необходимо учесть такие характеристики, как уклон ландшафта, длина трубы, параметры вязкости и расхода жидкости. Это необходимо сделать для того, чтобы правильно подобрать диаметр колодца, а также труб, правильно определить радиусы поворотных частей и прочее. Документы по типовым колодцам-гасителям должны включать в свой состав и такие бумаги, как схема расположения трубопровода на местности.

Конструкция этого приспособления — резервуар цилиндрического типа с дном, к которому крепятся несколько труб на разной высоте. Сточная вода попадает в резервуар через верхний отсек труб, а выводится через нижний отсек. Благодаря такому способу вывода воды, осуществляется гашение напора примерно на 17-20%.

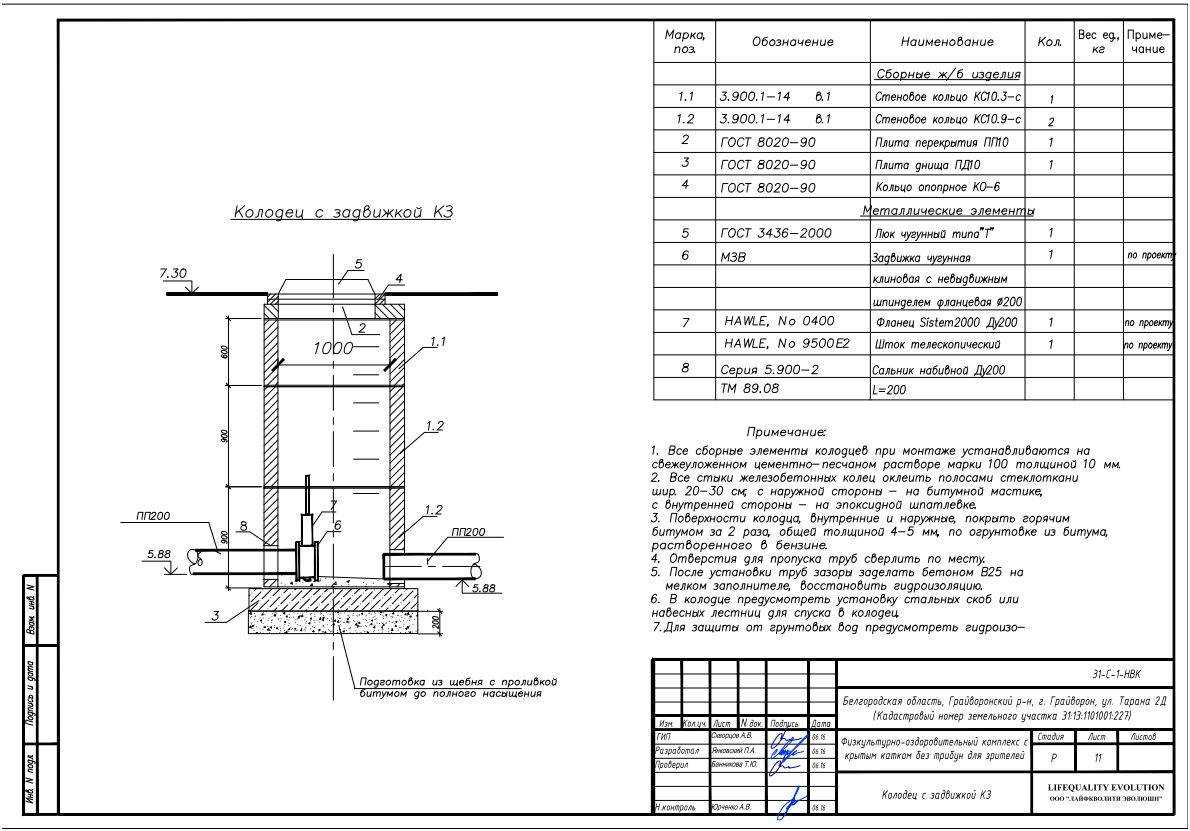

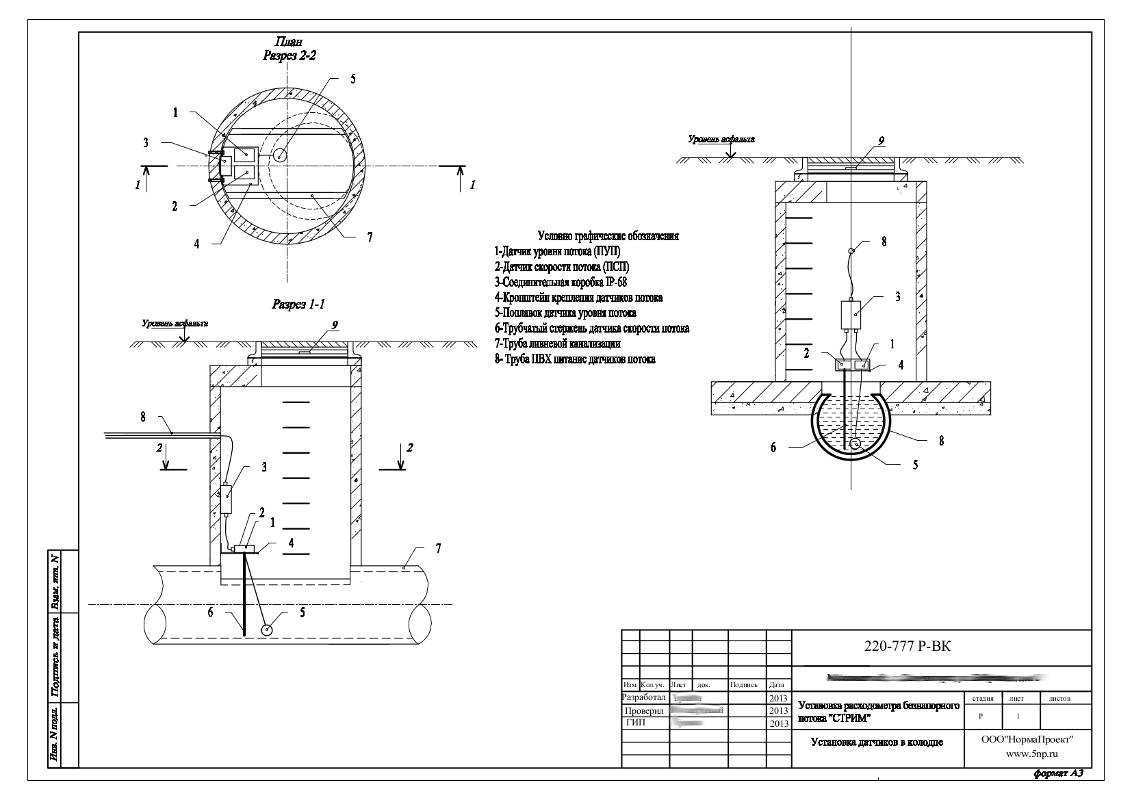

Чертежи колодца-гасителя напора должны быть выполнены с примечаниями, пояснениями, иметь спецификацию материалов, а также изделий с полным подсчетом требуемого количества.

Простые технологии самостоятельной заливки отмостки с созданием уклонов

Залить отмостку с уклоном можно несколькими способами. Самый простой способ — это сооружение и заливка горизонтальной отмостки. После сооружения котлована для отмостки, отсыпается и трамбуется выравнивающий слой. Затем производится монтаж гидроизоляции примыкания и всей отмостки, настил или укладка утеплителя. Далее, укладывается арматурная сетка и выполняется заливка основного (80%) слоя бетона. Бетон при разравнивании и трамбовке сам ляжет горизонтально по всему периметру дома. После твердения основного слоя, можно произвести разметку поперечного уклона с помощью специальных реек прибиваемых к опалубке.

Укладка бетона по секциям

Оставшаяся часть бетона делается более густой и выкладывается по секциям отмостки с разравниванием по рейкам.

Можно сделать уклон отмостки вокруг дома другим способом — задать его при отсыпке и трамбовке самого первого выравнивающего слоя. Ближе к стенам фундамента (цоколя) нужно насыпать больше материала.

Монтаж водостоков и формирование уклона отмостки на выравнивающем слое из щебня

Уклон лучше всего контролировать с помощью нивелира или уровня. После монтажа гидроизоляционного и теплоизоляционного слоев, уклон отмостки здания будет сохранен. Заливку необходимо производить ровным слоем по толщине. При твердении бетона необходимо сделать чистовую обработку поверхности правилом и проконтролировать получившийся поперечный уклон.

Заливка отмостки с заранее созданным уклоном

СНиП регламентирует качество бетона для сооружения отмостки. По морозостойкости для этих работ применяется автодорожный бетон. При этом марка бетона для устройства отмостки не должна быть ниже М 200.

Выводы

Изложены общие требования СНиП по необходимости сооружения отмостки для любого дома. Кратко рассмотрены размеры отмосток согласно СНиП для различных подстилающих грунтов. Даны основные требования СНиП к материалам для изготовления отмостки и уклону отмостки вокруг дома. Приведены рекомендации по заливке отмостки с созданием уклонов.

Особенности укладки кабельной канализации

Прокладка кабельных каналов производится по определенным правилам.

1. Трубы заглубляются на величину 40-200 см. На минимальной глубине укладываются трубы из пластика, глубже всего – на цементной основе. Любые трубопроводы, требующие наибольшего заглубления прокладываются под трамвайными путями. На средней глубине монтируют трубы под автодорогами, на минимальной – под пешеходными зонами.
2. Каналы делают с уклоном 4 мм/м, благодаря чему попавшая туда вода не задерживается, а стекает вниз.
3. Трубы между колодцами всегда располагаются по прямой линии. Допустимое смещение составляет не более 10 мм/м.
4. В подвалах домов или в больших коллекторах кабели целесообразно прокладывать не в трубах, а на консолях.
5. Провода с наименьшим напряжением прокладываются на самую небольшую глубину.
6. Оптимальный диаметр трубы для кабеля считается 100 мм.
7. Не допускается прокладывать в общей трубе телефонный провод с электрическим.
8. Объем колодца выбирается в зависимости от места расположения и назначения.

Места расположения в зависимости от назначения

Установка ревизионных камер регламентируется строительными документами. Согласно СНиП смотровые пункты монтируют в местах поворотов, а также уклонов при изменении линейного трубопровода. И на стыке центральной линии дополнительных отводов.

Вывод канализационных систем для жителей частного сектора возможен при установке смотровых камер. На диаметр устанавливаемой трубы прямо влияет расстояние её укладки (линейного участка).

При длине трубопровода до 35 метров задействованы элементы диаметром 150 мм. Существует обратная зависимость. К примеру, если диаметр труб входящих в общую систему трубопровода 150 метров, то по условиям монтажа через 35 метров должен находиться смотровой колодец. Промышленная система контроля может в корне отличаться от аналогов, монтируемых в частном секторе.

Особенности дренажных колодцев из бетонных колец

Так же как и в случае с пластиковыми системами, колодцы, изготовленные на основе бетонных колец, выполняют функцию отвода воды. Современный ассортимент конструкций включает аналогичные разновидности смотровых, накопительных и поглотительных колодцев, действующих по тому же принципу, что и описанные ранее изделия из пластика.

Преимущества изделий из бетона:

• монтаж осуществляется за один день;
• конструкции полностью герметичны;
• не нуждаются в постоянном уходе;
• имеют невысокую стоимость;
• не выдвигают особых требований к типу грунта (могут устанавливаться даже в зонах с пучинистым или подвижным грунтом).

Обустройство канализационного бетонного колодца

К недостаткам можно отнести только большой вес, из-за чего работы по устройству дренажного колодца из бетонных колец не обходятся без привлечения специалистов и использования тяжелой техники.

Расценки на строительство колодца из бетона:

Наименование конструкции	Тип колец	Общий объем, м?	Высота, м	Диаметр, м	Цена, руб.
Колодец из 3-х колец	КС 10-9	2,1	2,8	1	25000
Колодец из 4-х колец	КС 10-9	2,8	3,7	1	30000
Колодец из 2-х колец и доборного кольца	КС 15-9	3	2,4	1,5	30500

Цена дренажных колодцев из бетона, указанная в таблице, включает затраты на материалы и оплату работы специалистов.

Смотровые канализационные колодцы: обзор разновидностей

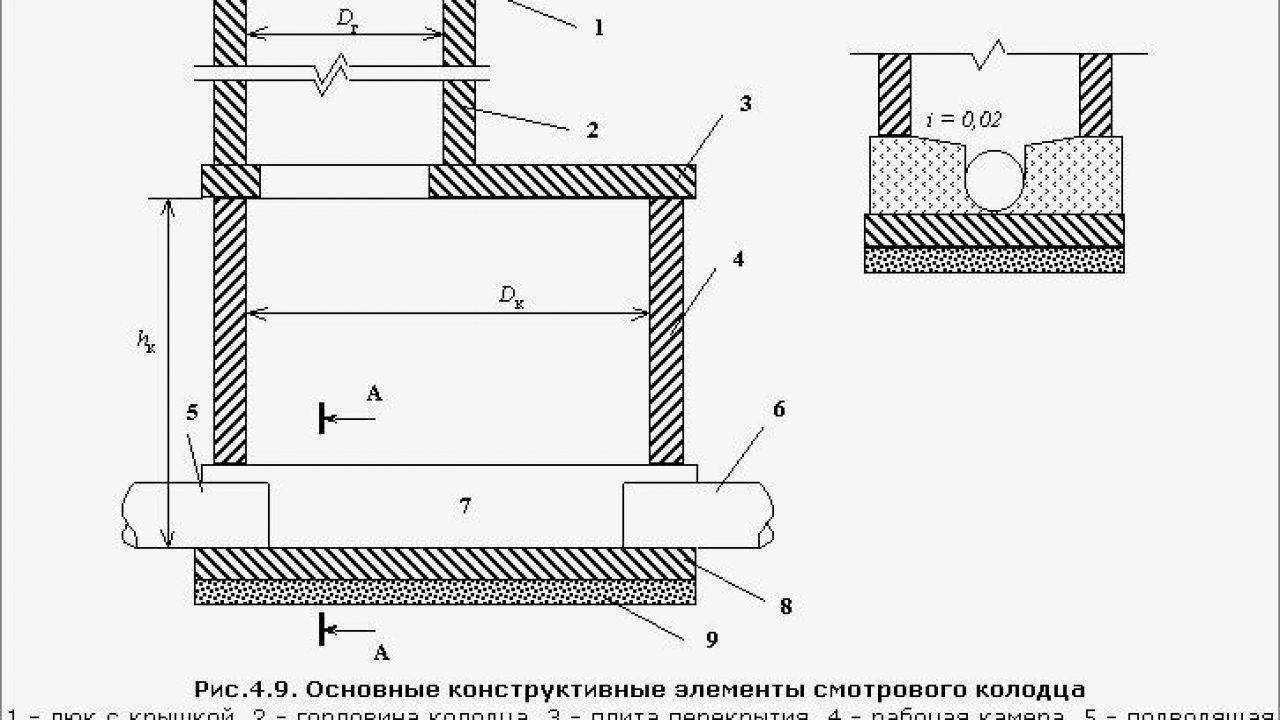

Классификацию колодцев можно выстроить на основе трех признаков, а именно:

• По схеме размещения патрубков или отверстий для ввода канализационных труб.
• По функциональному предназначению колодца.
• По типу трубопровода.

Согласно первой методике классификации существуют следующие типы конструкций:

Линейный колодец

• Линейный колодец, сквозь который проходит одна ветвь трубопровода. Поэтому в конструкции такого колодца предусмотрен один впускной или один выпускной патрубок (отверстие).
• Узловой колодец, который монтируют на месте сопряжения двух и более ветвей трубопровода. То есть у такого колодца один впускной (или выпускной патрубок) и несколько выпускных (или впускных) патрубков. И с помощью такого колодца можно расщепить поток на несколько рукавов (или слить эти рукава в один поток).
• Перепадный колодец, который формирует уклон в канализационном трубопроводе, за счет смещения центральной оси выпускного патрубка (отверстия), относительно оси впускного канала. При этом отводящий патрубок располагается ниже подводящего.

По второй методике классификации из всего разнообразия конструкций можно выделить следующие варианты:

Поворотный колодец

• Поворотные колодцы, внутри которых обустроено угловое сопряжение ветвей трубопровода. Поэтому центральные оси патрубков таких колодцев расположены под углом друг к другу, а не вдоль одной линии.
• Контрольные колодцы, монтируемые над ревизиями. Причем контрольные смотровые колодцы канализации СНИП рекомендуют располагать на каждых 30-300 (в зависимости от диаметра) метрах длины трубопровода.
• Фильтрационные колодцы, во внутреннем пространстве которых обустроен перепадный или механический фильтр, очищающий поток от примесей.
• Накопительные колодцы или септики (пескоприемники), с помощью которых можно частично очистить поток, отделив твердые отходы от жидкой фракции. Такой колодец обустраивают в легкодоступном месте. Ведь его нужно чистить по мере скопления на дне илистых отложений.

Третья методика классификации разделяет колодцы на следующие разновидности:

• Варианты для канализационных сетей, монтируемые как на бытовых, так и на магистральных трубопроводах.
• Конструкции для ливневых сетей. Причем смотровой колодец ливневой канализации предполагает обслуживание и поверхностных линий, и дренажных трубопроводов глубинного заложения (ниже уровня промерзания грунта).

Конструкционные различия между такими колодцами – минимальны.

Регламентная документация

Так как в последние годы были изменения в технологии производства колодцев кабельной связи, были утверждены нормативные акты, которые регулируют как производство ККС, так и порядок монтажа и эксплуатации.

• Основной регламент — ТУ 45.1418-89.
• Допускается применение следующих ТУ и ГОСТ для ранее установленных конструкций — ТУ-5855-001-92718053-2012.
• Нормативный документ, разрешающий применение названия и прочих терминов для производства ККС — ГОСТ Р 50889-96. В соответствии с этим регламентом полное наименование ККС – «колодец кабельной канализации».
• Для производства люков ККС, используется регламент — ГОСТ 8591 76.
• Для установки колодцев в канализационных, газопроводных и водопроводных сетях, используется регламент — ГОСТ 8020 90.

Иной технической документации для производства и эксплуатации канализационных колодцев не предусмотрено.

Канализационные колодцы — СНиП, схемы устройства и монтажа

Технология обустройства канализационных колодцев отработана до мелочей и закреплена документально. Строительные нормативы предписывают основной ряд уложений, которым обязаны соответствовать проводимые работы. В частности, СНиП имеет номер 2.04.03-85 и называется «Канализация. Наружные сети и сооружения». Документ регламентирует места размещения разных типов конструкций, размеры и требования, предъявляемые к возводимым конструкциям.

Вне зависимости от назначения, частного или общественного пользования, устройство канализационных колодцев обязано выполняться по правилам и требованиям. Например, смотровой объект обязан быть размещенным перед входом местной канализации в централизованный коллектор, за пределами красной линии застройки.

Подготовительные работы

Глубина и уклон трубопровода регулируются санитарными нормами и правилами

Подготовка проводится в такой последовательности:

1. Устанавливается колодец для ревизии. Проведение канализационных сетей в частном доме с подсоединением к общегородской магистрали возможно лишь при его наличии для доступа при аварийной или плановой очистке.
2. Выкапывается траншея и подготавливается место, где сливной трубопровод будет присоединяться к колодцу.
3. Подключаются к общему выходу уже имеющиеся внутридомовые канализационные системы.

Глубина траншеи должна быть на 5 см ниже планируемого заглубления магистралей. Уклон трубопровода должен быть в среднем 2 см на метр. При незначительном наклоне бытовые отходы стекают медленно, что приводит к засору. Если уклон сделать избыточно крутым, жидкость станет уходить очень быстро, не успевая увлечь за собой грязь. Это также одна из частых причин появления засоров.

Внешняя труба должна быть большего сечения, чем внутренний стояк. Ее диаметр – от 150 мм и до 250 мм. В случае общественной врезки в центральную систему канализации применяют трубы диаметром 250 мм, для установки отводов к дворовым территориям используют элементы с меньшим сечением. На участке подключения каждого дома устанавливают дополнительный инспекционный колодец.

При определении ширины рва ориентируются на следующий критерий: для магистрали сечением 110 мм котлован должен быть не уже 60 см. При ином сечении траншейную ширину рассчитывают пропорционально.

Как сделать колодец

Емкость с водоотбойниками соорудить самостоятельно будет довольно сложно. Дело в том, что такие конструкции имеют большие размеры и конструктивные особенности. Чтобы выполнить такой колодец с перепадом, необходимо разработать соответствующую проектную документацию. Проще всего установить готовый сборный пластиковый каркас или бетонными кольцами, которые изготовляются на заводах.

Установка перепадного колодца производится в следующей последовательности:

• Прежде всего, нужно вырыть котлован на глубину ниже уровня промерзания грунта.
• На дне траншеи устраивается подушка из гравия или песка. Ее толщина составляет 30 см. Подушку нужно тщательно утрамбовать.
• Поверх подушки устраивается бетонная стяжка, которая будет служить дном и опорой для колодца.
• На следующем этапе производится установка бетонных колец или готового пластикового изделия.
• Внутри конструкции обустраивается отбойника.
• Далее выполняется подсоединение к емкости вводные и отводные трубопроводы. Все стыки тщательно герметизируются битумной мастикой. В случаи с бетонными кольцами используют цементный раствор.
• Сверху устанавливается крышка со смотровым люком.
• Пространство между емкостью и землей засыпается щебнем или песком с цементом.

При необходимости к колодцу можно подсоединить дополнительные вводные трубопроводы. Они могут размещаться как сверху, так и в уровень с основными магистралями. Главное, чтобы они не мешали нормальному стоку вод.

Колодец является неотъемлемым элементом наружной канализации и дренажа. Чтобы соорудить такую конструкцию, необходимо проделать колоссальную работу. Лучше всего для этого использовать готовые пластиковые емкости. При этом стоит учесть особенности самой системы и рельефа участка. В особенности это касается устройства дренажной системы, которая служит для отвода излишней влаги с земельного участка.

Обустройство системы водопровода и канализации не обходится без монтажа колодцев. Гидротехнические сооружения необходимы для наблюдения и обслуживания сетей. Без них невозможно выполнение профилактических работ, промывка, откачивание, устранение засоров. Перепадные колодцы устанавливаются для регулировки скорости потока и уменьшения глубины заложения трубопровода.

Перепадный колодец

</p>
