Выбираем трубы для электропроводки с учётом характеристик изделия и здания

Монтаж электропроводки и кабеля в кабель канале

После того как кабель-канал и все аксессуары к нему закуплены, можно начинать монтаж кабеля в канале. Для этого на поверхности стены вычерчивают положение короба.

Все линии желательно проверять строительным уровнем. Затем выполняют крепление кабель-канала к стене. Монтаж электропроводки в кабель каналах осуществляется без избыточного натяжения с соблюдением расстояний между точками крепления.

Если стена гладкая и ровная, то короб, после того, как монтаж проводки в кабель канале завершен, приклеивают термоклеем мгновенного действия.

С помощью клеевого пистолета он удобно и быстро наносится на рабочую поверхность. Однако для неровных поверхностей такой способ крепления не всегда подходит.

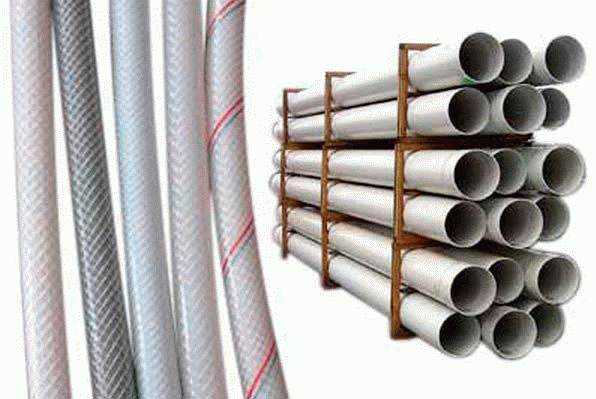

Ассортимент и характеристики изделий

На рынке представлен довольно широкий ассортимент труб ПВХ для электропроводки. Их диаметр может варьироваться от 1,6 до 5,0 см. Длина прямых отрезков – до 12 м. Как правило, длина изделий составляет 3 либо 6 метров. Они не теряют технические свойства в значительных температурных границах от -25 до +60 °С. Огнестойкость ПВХ труб составляет до 650 °С.

Для выключателей и розеток лучше подходит труба диаметром 2,0 см; приборов освещения – 1,6 см; сообщения щитков и распределительных коробов – 2,5 см; межэтажных соединений – 4,0 см. Выпуск гофрированных труб производится в бухтах по 200, 100, 50 или 25 м.

При производстве трубы для электропроводки допускается использование дополнительных присадок, которые придают ей необходимый цвет и не влияют на технические параметры. Но инородных включений в массе материала быть не должно, не допускается наличие трещин, сколов в изделиях, предназначенных к продаже. Хранение предполагает отсутствие воздействия солнечных лучей и возможности механического повреждения.

Защитные трубы выпускаются разного диаметра, что позволяет подобрать изделие под кабель любого сечения

Для подземной прокладки используются двустенные модели гофрированных труб, имеющие диаметр до 20 см. Соединение труб выполняется типовыми соединительными элементами: муфтами, отводами, разъемными тройниками и угольниками.

Производители и цены: есть ли разница?

Здесь надо сразу же понять, что основная составляющая себестоимости — количество материала, потраченное на изготовление. Плюс транспортные расходы. Чем выше качество пластика, и чем его больше в готовой конструкции (чем толще и прочнее стенки), тем выше цена. Как, впрочем, и у кабеля, где основной фактор ценообразования — количество и качество меди.

Так и ровно наоборот: самая низкая цена будет на дешевый пластик сомнительных эксплуатационных характеристик, которого еще и слегка недодали.

Не покупайте самый дешевый ноунейм!

Как объяснил Евгений, игра в экономию не стоит свеч. Разница в цене между низкопробной продукцией неизвестных производителей, коими наводнены рынки (особенно много копеечной гофры), и заводскими сертифицированными товарами несущественная.

Так, бухту нормальной трубы для монтажа внутренней электропроводки Вы купите примерно за 200 грн. (ориентир на бренды не меньше уровня Kopos, DKC, IEK). А за непойми-что отдадите на базаре 170-175 грн.

Какие именно риски прилагаются к низкому ценнику?

Во-первых, ноунейм продукция без сертификатов и документов, подтверждающих происхождение, более чем вероятно имеет дефекты, противоречащие стандартам. Возможны повреждения, разрывы, наплывы, вздутия, расслоение материала. Вследствие чего низкая степень износоустойчивости и высокая степень хрупкости. Большой вопрос и в количестве самого пластика — возможно, сэкономили именно на толщине стенок, и в состоянии ли такая гофра выполнить свою функцию, неизвестно.

Во-вторых, неизвестного качества пластик. Насколько он в действительности горючий/негорючий? Не хотелось бы проверять это в экстремальной ситуации. А вопрос токсичности? Безымянный производитель не предоставляет информацию о составе дешевого не сертифицированного материала, произведенного в кустарных условиях. Как убедиться, что в его формуле нет опасных пластификаторов — фталатов, или свинца, формальдегида, кадмия? А Вам и Вашим близким жить и дышать здесь десятилетиями.

Потому, делая электромонтаж в доме и прокладывая кабель в трубах, гораздо разумнее прокладывать в трубах из прочного негорючего и не представляющего риска токсичных испарений ПВХ, что подтверждается документами. Причем делать это по определенным правилам.

Характеристики

ПВХ трубы, которую используют для кабельной системы, должна иметь такие свойства:

• Ударная прочность вашей системы должна иметь показатель не меньше 22 H/м, это касается любого вида труб.
• Трубопроводы должны иметь хорошую степень защиты.
• Сопротивление на разрыве должна быть не менее 30%.
• Диэлектрическая прочность должна быть равна около 2000 В и 50 Гц, сопротивление — 100 мОм, эти показатели считаются за 15 минут.
• Трубопроводы должны быть износостойкие, хорошо сохранять негорючесть и способны выдержать влагу.

Жесткие ПВХ изделия есть двух видов: нормальные (Н), которые используют возле поверхности для закрытой и открытой проводки, и усиленные (У), которые применяют, чтобы установить систему в бетонный массив.

Еще эти материалы имеют отличные эксплуатационные характеристики:

• Легко устанавливать.
• Трубы сделаны из материала, который способен самозатухать.
• Могут обеспечить дополнительную изоляцию для проводки.
• Долговечный материал, который способен эксплуатироваться более 50 лет.

Гофра

Использование гофрированных каналов для обустройства проводки обладает рядом преимуществ.

Среди них следует выделить:

• долгий срок службы;
• высокие параметры надежности и прочности;
• повышенная защищенность от физических воздействий, в том числе высокого давления;
• гибкость и пластичность;
• способность изделий сгибаться без деформации и изменения диаметра;
• высокая стойкость к окислительным процессам;
• экологическая безопасность;
• стойкость к появлению плесени и грибка;
• простой монтаж;
• многофункциональность.

Применение гофры позволяет соблюдать технику противопожарной безопасности при выполнении укладки кабелей скрытым способом. Данную продукцию также можно использовать для решения задач в деревянных домах. Но для этого нужно одновременно использовать дополнительный огнеупорный материал — асбест. При таком методе монтажа возникновение возгорания практически исключено.

Гофрированные каналы допустимо монтировать в штукатурке или под иными отделочными материалами. Чтобы облегчить протяжку через эти конструкции применяют проволоку из стали.

Гофрированные изделия

Использование клипс существенно упрощает процесс укладки. Они довольно легко крепятся посредством саморезов на стены. При этом сам трубопровод крепится путем нажатия клипсы. После того, как это устройство устанавливается, возникает характерный щелчок.

Использование гофры позволит произвести монтаж максимально быстро и эффективно. При этом применение данных конструкций позволит сэкономить. Цена одной бухты гибкой стальной трубы длиной 50 метров, предназначенной для укладки проводки, составляет примерно сорок долларов США.

Температурный диапазон

Отдельным пунктом нужно рассмотреть диапазон допустимых температур при монтаже гофры и кабеля. Например, провод Р3-Ц может использоваться в пределах от -40 до +100 град. Цельсия. Если к данной аббревиатуре добавляется ПВХ, то диапазон значительно снижается и составляет от -5 до +60 градусов. Впрочем, допустимо кратковременное воздействие повышенной температуры вплоть до +90 °С (например, при монтаже).

Изменение рабочих температур (при эксплуатации) находится практически в тех же пределах. Единственное исключение для кабеля Р3-Ц-ПВХ – минимальная планка составляет -25 град. Цельсия.

Характеристики электротехнических ПВХ труб

Электротехническая труба изготавливается из самозатухающего поливинилхлорида и полиэтилена высокого и низкого давления. Эти материалы наделены техническими характеристиками, позволяющими монтировать трубы этого типа для создания кабеленесущих систем. Помимо этого труба ПВХ электротехническая служит дополнительным слоем изоляции для кабеля, обеспечивает пожароустойчивость и защиту проводки от механических повреждений.

Достоинства

Трубы из ПВХ обладают рядом неоспоримых достоинств:

• долговечны: обладают изначальной прочностью, не подвержены коррозии, устойчивы к влажной и агрессивным средам, к ультрафиолетовому излучению;
• гигиеничны и экологичны;
• удобны в монтаже: легкие, легко пилятся, склеиваются, спаиваются;
• обладают малым коэффициентом деформации;
• не несут существенной нагрузки на конструкции;
• обеспечивают (при наличии соответствующих аксессуаров) полную герметичность, при которой кабель надежно защищен от проникновения пыли и влаги;
• практичны: у них низкая цена, в процессе эксплуатации не требуется их окрашивание и другое обслуживание.

Кроме того, монтаж кабеля с их применением производится быстро и качественно, этому способствует отсутствие шероховатостей на внутренней стенке трубы. Такие системы практичны в эксплуатации, поскольку замена электропроводки в них производится без необходимости вскрытия траншеи и демонтажа перекрытия.

Благодаря этим качествам трубы из ПВХ для прокладки кабеля не имеют на сегодняшний день альтернативы. Они являются незаменимым компонентом систем электрообеспечения и успешно используются при возведении объектов жилого, промышленного и административного назначения.

Разновидности

Электротехнические трубы из ПВХ принято делить на две основные категории:

1. гладкие жесткие (гладкостенные);
2. гофрированные (гибкие гофротрубы).

Жесткая труба ПВХ для кабеля применяется в основном вне строительных конструкций, гофротруба – при прокладке систем электрообеспечения внутри перекрытий (под штукатуркой, в стяжке пола и т.д).

Также их классификация определяется согласно ГОСТ 18599-83, который выделяет 4 категории электротехнических труб:

• Т – тяжелые;
• С – средние;
• СЛ – средне-легкие;
• Н – нестандартные.

Они могут выпускаться с разным диаметром: 8 ÷ 250 мм; с разной толщиной стенок и в разном цвете.

Особого внимания заслуживает гофрированная труба ПВХ с зондом для протяжки кабеля. Преимущественной особенностью этой модели является наличие специальной жесткой стальной проволоки, многократно облегчающей процесс монтажа провода внутри кабеленесущей системы.

К несущим плоскостям гофротруба крепится с помощью специальных защелок-клипс, которые легко открепляются при необходимости изменения направления кабелей или перенесения части проводки в другое место.

Преимущества и недостатки данного способа

Известно несколько способов прокладки кабелей, которые в корне отличаются от рассматриваемого здесь варианта

Поэтому важно разобраться с тем, в чем состоят плюсы монтажа электропроводки в трубах. К его преимуществам относят следующие особенности:

Плюсы и минусы электропроводки в трубах

Проводка надежно защищена от линейного растяжения, сильного сдавливания, а также от изломов и проколов.
При случайном возгорании в помещении провода не будут повреждены.
При наличии такой защиты солнечные лучи и атмосферные воздействия не опасны для изоляции кабелей.

При выборе варианта монтажа в металлических трубах резко увеличивается стоимость работ и материалов.

Проложенным в них кабелям электропроводки не опасны сдавливающие нагрузки, возникающие при поверхностных деформациях или при усадке только что отстроенных зданий.

Что надо знать о размерах: диаметрах, дюймах и миллиметрах

Первое и главное: диаметр выбирается от типа кабеля для прокладывания. Самые ходовые размеры в бытовом электромонтаже от 16-20 мм до 50 мм. Часто неискушенные в электромонтажной тематике люди путаются: в чем рассматривать размеры, в миллиметрах или дюймах?

На самом деле все просто. Электротехнические трубы не измеряется в дюймах, а исключительно в миллиметрах. Дюймы — это из области измерений водопроводных труб и монтажных элементов к ним. А мы уже поговорили о нецелесообразности их применения для электромонтажа. А теперь несколько слов о диаметре. Логично, что каждая труба имеет стенки определенной толщины и, соответственно, два диаметра, внутренний и внешний. Какой брать в расчет?

Возможно, неожиданный ответ: ни первый, ни второй. Как объяснил мой собеседник, ориентироваться придется на условный диаметр. Это значит, что указанный размер удовлетворяет требования ГОСТа, подходит для прокладывания соответствующего кабеля и без труда совмещается с крепежными элементами того же условного размера. То есть, условные 16 мм по факту могут быть и 15,8 мм, но такой диаметр подойдет с таким же успехом.

По факту не обязательно точно знать внутренний и наружный диаметр, ориентируйтесь на условный. Размеры до десятой миллиметра понадобятся в единичных случаях — например, точный внешний диаметр, когда нужно просверлить отверстие совершенно без зазора. В подавляющем большинстве в этой информации нет необходимости.

кабель в трубах производства DKC

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Важные аспекты заземления

Главной задачей защитного заземления является обеспечение безопасности человека от контакта с электрическим током (ЭТ). Его воздействие проявляется так:

• при токе 0,6-1,5 тыс. мкА ощущается действие электричества на организм;
• при 2-4 тыс. мкА – начинают дрожать пальцы;
• при 5-7 тыс. мкА – могут происходить судороги кистей рук;
• при 10-15 тыс. мкА – руку с проводником трудно разжать самостоятельно без помощи;
• при 20-25 тыс. мкА – ощущается сильная боль, утруднено дыхание и невозможен отрыв руки от провода;
• при 50-80 тыс. мкА – происходят сбои в работе сердца, имеет место паралич дыхания.

Критический ток, вызывающий фибрилляцию сердца и прекращение дыхания – 100 тыс. мкА. 1 мкА – это миллионная доля Ампера.

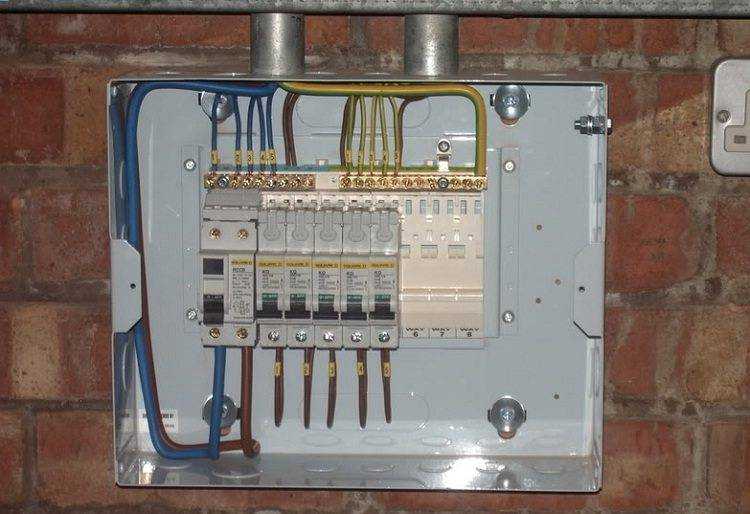

Любая электросистема обязательно оснащается устройством защитного отключения

По отношению к проводнику постоянного ЭТ либо фазному проводнику земля имеет нулевой потенциал, что и объясняет применение заземления. Значение сопротивления заземляющего устройства, равное отношению напряжения на нем к току, который уходит в землю, должно быть не больше 4 Ом.

Современная электропроводка выполняется только с использованием устройства защитного отключения, практически мгновенно срабатывающего на любую утечку (несанкционированную) тока. Различают такие виды систем заземления: TN-C; TN-S; TN-C-S; TT; IT.

Расшифровка букв на первой позиции: Т – заземлена нейтраль ИП (источника питания); I – все токоведущие элементы оборудования (в т. ч. рабочий нулевой провод) от земли изолированы. Символы на второй позиции означают: N – открытые токопроводящие элементы заземляемых устройств соединены с нейтралью ИП; Т – проводящие части приборов и электроустановок заземлены посредством отдельного контура. Буквы через дефис: С – функции нулевого защитного и нулевого рабочего проводника объединены в едином проводнике; S – рабочий и защитный ноль обеспечивают разные проводники.

Металлические гофротрубы и гладкие виды таких труб отлично подходят для прокладки скрытых коммуникаций. Хотя сегодня все чаще применяются альтернативные гофрированные либо гладкие полимерные кабель-каналы, стальные/медные изделия превосходят их характеристики по прочности и степени механической защищенности.

№5. Диаметр гофротруб для электропроводки и их цвет

Гофротруба выпускается в бухтах, длина может составляет 50-100 м для легких гофр и 2-25 м для тяжелых. Бухты упаковывают в термоусадочную пленку из полиэтилена для удобства транспортировки и лучшей сохранности самой трубы. Внешний диаметр гофротруб колеблется от 16 до 50 мм, внутренний – от 11 до 40 мм, тут многое зависит от типа используемого материала.

Подбирать диаметр гофры следует, исходя из того, какого сечения используется провод, и сколько проводов будут одновременно находиться в гофре. Специалистами на базе огромного опыта сформированы следующие рекомендации:

• для подведения тонких кабелей к розеткам, монтажа компьютерных и телефонных сетей, сигнализаций и приборов освещения подойдет труба с внешним диаметром 16 мм;
• для подключения электроприборов используют гофру в 20 мм;
• между распределительными коробками проводка монтируется в гофру диаметром 25 мм;
• для соединения электрощитов лучше использовать трубу в 32 мм;
• проводку между этажами лучше прятать в трубу диаметром 40-50 мм.

Для прокладки проводки под землей используют двустенную тяжелую гофру, диаметр которой может достигать 200 мм.

Если одного отрезка гофры не хватило, соединение разных частей выполняют с помощью специальных муфт, разъемных тройников, отводов и угольников.

В производстве пластиковой гофры допускается использование специальных присадок, которые позволяют окрасить материал в определенный цвет, но при этом никак не сказываются на его эксплуатационных качествах. Для удобства можно использовать для прокладки различных кабелей гофру определенного цвета. Чтобы не запутаться, можно ориентироваться на единый европейский стандарт, согласно которому:

• серая гофра используется для прокладки общей проводки;
• белая – для компьютерных сетей;
• черная и коричневая – для подключения электроприборов;
• синяя – для теплого пола;
• красная – для внешней проводки.

Практика же подсказывает, что обычно используется стандартная серая гофра. Вне зависимости от того, окрашена ли труба в какой-то цвет или нет, инородных включений в материале быть не должно, также как трещин и сколов.

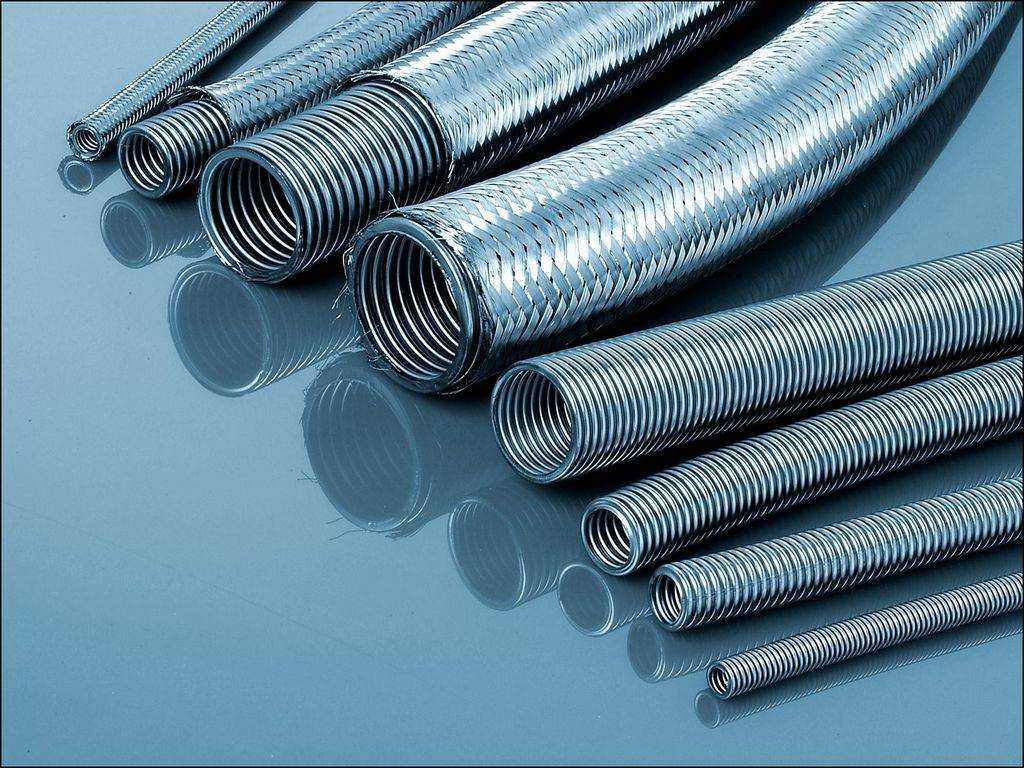

Классификация металлорукавов для электрического кабеля

По материалу изготовления выделяют четыре вида металлических кабель-каналов:

• Оцинкованные – сделаны из тонкой оцинкованной полосы, которая в процессе изготовления скручивается в трубку. Стыки уплотняются асбестовой тканью, канал не герметичен.
• Луженая жесть – перед скручиванием жесть обрабатывают электролитическим лужением, благодаря чему металлический рукав может использоваться в условиях высокой влажности. Не герметичен.
• Нержавеющая сталь – отличается долговечностью и надежностью, не боится коррозии, но материал недешев. Такая защита электрического кабеля металлорукавом наиболее эффективна в зданиях с агрессивной химической средой.
• Оболочка из ПВХ – гофра максимально защищает от влаги, химвеществ и механических нагрузок, герметичен. Рукав хорош для укладки в траншее или в уличных условиях.

Классификация по устойчивости к механическим нагрузкам

По прочности гофрированные металлорукава делятся на три категории:

1. Сверхтяжелые изделия – рассчитаны на монтаж в условиях повышенных нагрузок, где выдвигаются повышенные требования к безопасности.
2. Тяжелые – гофра средней прочности предназначена для защиты линий, прокладываемых скрытым способом. Хорошо справляется с давлением грунта и бетонных растворов.
3. Легкие – гибкий рукав с незначительной механической прочностью. Применяется при монтаже линий, которые не подвержены механическим нагрузкам.

Дополнительные характеристики

Кроме данных о материале и прочности металлорукавов, существует еще ряд важных параметров, которые нужно учитывать при выборе гофротрубы:

Внутренний диаметр металлической гофры – в зависимости от профиля может кардинально отличаться от внешнего

Внутренний размер делится на 12 категорий – от 5,1 до 78 мм
Важно принять во внимание, что максимально допустимая заполняемость металлорукава кабелем составляет 70% от внутреннего диаметра. Если сечение оболочки провода известно, то умножайте эту цифру на 1,5 или на 2
Наружный диаметр металлической гофры – внешний размер волны витка

Значение находится в пределах от 9,8 до 87,1 мм.

Наименование	Наружный диаметр, мм	Внутренний диаметр, мм
Металлорукав 6	9,8	5,1
Металлорукав 8	11,0	7,7
Металлорукав 10	13,5	9,7
Металлорукав 12	15,6	11,7
Металлорукав 15	19,0	14,7
Металлорукав 18	22,0	18,0
Металлорукав 25	30,3	24,5
Металлорукав 32	38,0	31,5
Металлорукав 38	45,0	37,5
Металлорукав 50	58,0	49,5
Металлорукав 63	87,5	78,0
Металлорукав 80	87,5	78,0

• Условный проход – диаметр профиля витков гофры, который учитывают при выборе вводной и соединительной фурнитуры.
• Класс герметичности – по международной системе выражается «IP», по отечественной – P1, P2, P3. Чем цифра ниже, тем лучше герметичность изделия и выше его цена.
• Климатический класс – паспортная величина, которую стоит учитывать при монтаже рукава. Разновидностей около 50.
• Помехоустойчивость – способность металлорукава противостоять помехам как изнутри, так и внутрь гофры. Рукав типа «гармошка» – лучший вариант по этому параметру. Однако же и витковая металлическая гофрированная труба для электропроводки способна работать, как экран, если ее надежно заземлить.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

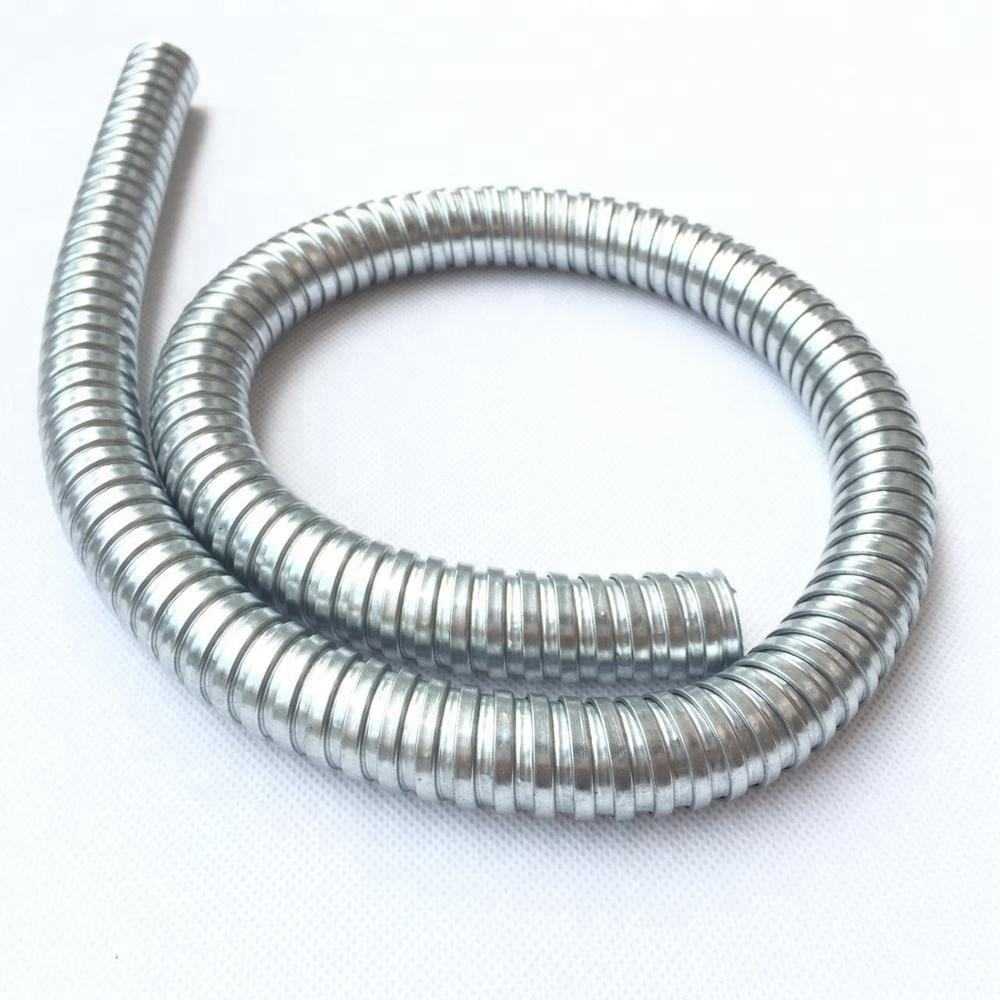

Прокладка кабеля в металлорукаве: рассказываем во всех подробностях

Деревянный дом в отличие от каменного является объектом повышенной пожарной опасности

Вот почему так важно строго придерживаться правил, которые установлены пожарниками. Это в первую очередь касается различного рода печей (варочных, отопления) и электрической проводки

Чаще всего в деревянных домах используется открытая система электропроводки, если прокладка провода или кабеля производится по стенам. Если прокладка производится по потолку или полу (иногда и по стенам), то используется скрытая электропроводка. Так вот в этом случае необходимо использовать специальные короба или металлические рукава гофрированного типа (это своеобразная металлическая защита). Какого вида металлорукав для электропроводки в деревянном доме используется сегодня?

Требования безопасности

Прокладывая кабель в металлической трубе, удается и обеспечить пожарную безопасность, и защитить сам кабель. Но остается еще одна проблема – электробезопасность. Металл проводит ток, при соприкосновении оголенного провода со стенкой трубы возникает опасность получения электрического удара человеком, разогрева защитного кожуха и возгорания находящихся поблизости предметов.

Недостаточно просто спрятать электрокабель – чтобы электросеть не стала причиной трагедии, необходимо соблюдать определенные требования:

• В металлической трубе прокладывают кабели с тройной оплеткой – даже если при протягивании один слой оплетки повредится, контакта провода с металлом не будет.
• Если напряжение в кабеле свыше 42 В, кожух обязательно заземляют. Это защитит от удара током при прикосновении к трубе, в которой произошел контакт с электропроводом.
• Не допускается попадание влаги внутрь трубы, так как это приведет к коррозии кожуха и разрушению оплетки провода. Поэтому трубная система должна быть герметичной, а соединения – надежными.
• Если материал кожуха подвержен коррозии, его следует покрыть краской по металлу – это продлит срок эксплуатации и предотвратит разгерметизацию системы.
• Расстояние от трубы с кабелем до отопительной трубы должно быть не меньше 20 см. Вблизи источников высокой температуры или открытого огня кожух электрокабеля необходимо закрыть тепловым экраном – изогнутой стальной пластиной, которая будет отражать часть тепла.

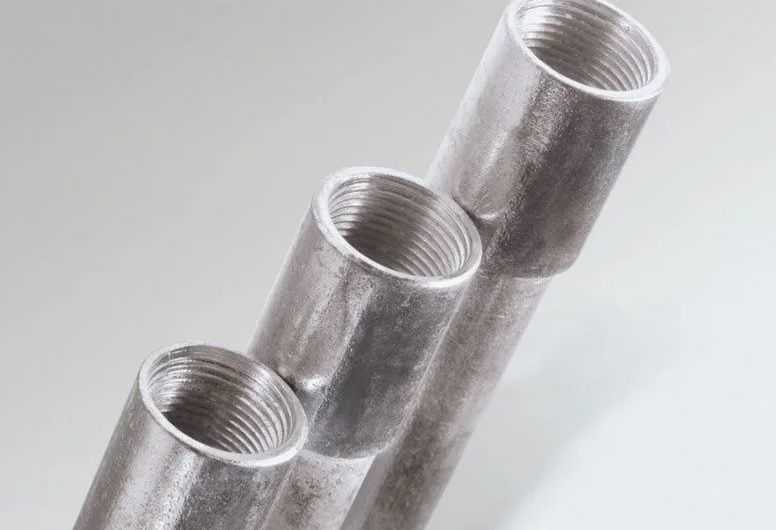

Характеристики стальных труб

Стандартно изделия, изготовленные из стали, имеют толщину стенок, превышающую 25 миллиметров. В свою очередь этот показатель для трубы стальной тонкостенной для электропроводки находится в пределе от 16 до 25 миллиметров

Важно помнить, что недопустимо использование металлических изделий, когда поверхность алюминиевого провода открыта. Монтажные работы по прокладке каналов из толстостенных стальных трубок, которые отличаются дороговизной, выполняют с использованием сварки

При этом данная трубная продукция характеризуется высокой прочностью и невосприимчивостью к температурным перепадам

Монтажные работы по прокладке каналов из толстостенных стальных трубок, которые отличаются дороговизной, выполняют с использованием сварки. При этом данная трубная продукция характеризуется высокой прочностью и невосприимчивостью к температурным перепадам.

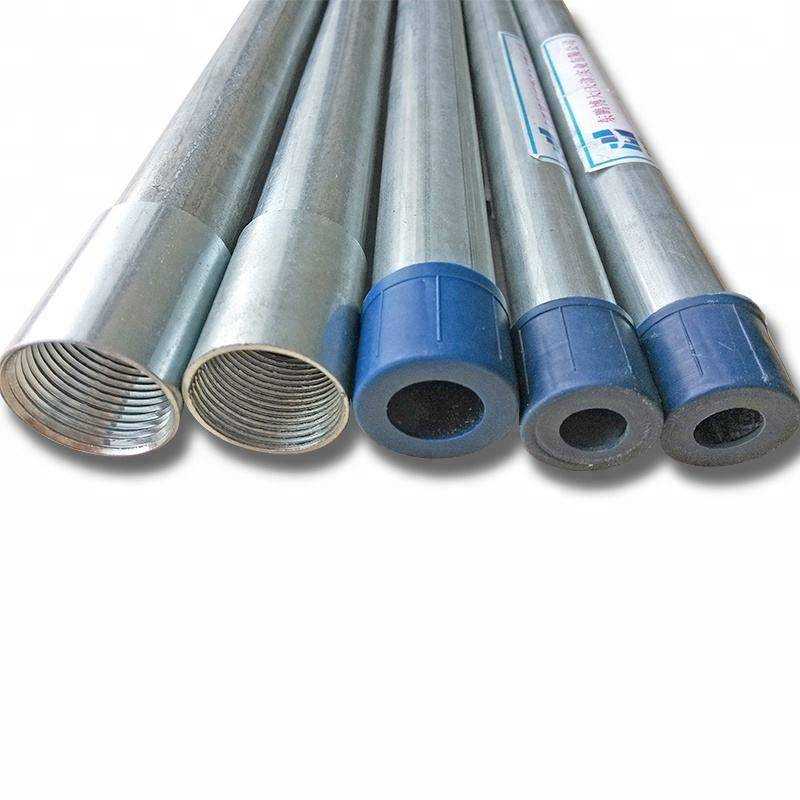

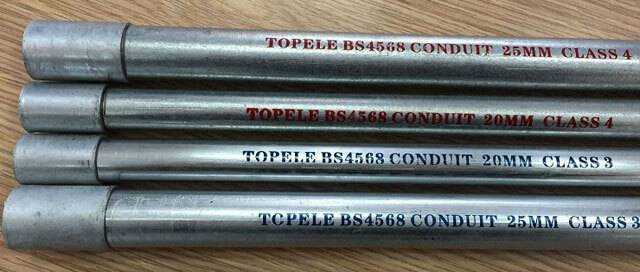

На отечественном рынке потребители могут приобрести оцинкованные каналы для прокладки кабелей. В ряде случае требуется произвести дополнительную обработку методом покрытия лаком или окрашивания. Для защиты трубы от скопления конденсата на них, нужно при проведении монтажа обеспечивать небольшой уклон в направлении распределительной коробки.

Дистанция между электропроводкой и нагревательной конструкцией при их параллельном монтаже должна быть от 100 сантиметров. Стальная труба для кабеля, уложенная на открытом пространстве, фиксируется накладками или особыми хомутами с промежутками 250 –300 сантиметров.
