Что такое стояк отопления

Выбор материалов

Чтобы правильно подобрать материал для замены труб, следует непременно учесть ряд важных параметров:

Среднюю и максимальную температуру носителя.
Показатели давления и рабочей нагрузки.
Желательный срок эксплуатации теплосистемы. В большинстве случаев здесь все понятно – чем дольше прослужит система, тем лучше. И все же, если, к примеру, дом будет отдан под снос в ближайшие несколько лет, а система отопления нуждается в срочном ремонте, правильнее будет предпочесть не очень дорогостоящие изделия с меньшим сроком службы.
Предельно допустимую нагрузку.

При выборе трубного материала, каждый из которых имеет свои недостатки и преимущества, важно учесть их характеристики:

Металлические изделия. Это может быть нержавейка, сталь, медь, обыкновенное железо или оцинковка. Незащищенные металлы подвержены коррозии, тогда как нержавейка или оцинковка способны эксплуатироваться десятки лет без малейшей потери своих качеств.
Полипропилен и поливинилхлорид. Отличная теплопередача, гибкость и прочность материалов делает отопительные системы, построенные на их основе, чрезвычайно эффективными. Легко выдерживают температуры до 95°С и давление до 20 атмосфер. Гарантия производителя может достигать 50 лет.
Металлопластик. Сравнительно недорогой материал, прекрасно подходящий для монтажа отопительных систем. Работает с температурами до 95°С, обладает хорошей гибкостью и надежностью. Малая толщина трубопровода делает его более уязвимым к механическим повреждениям.

Рекомендуем ознакомиться: Ремонт внутренней и наружной канализации своими силами

Однотрубные системы отопления дома: особенности таких решений

Однотрубные системы отопления дома основаны на использовании энергонезависимого котла (с естественной, гидравлической циркуляции) и 1 трубы, предназначенной для передачи промежуточного теплоносителя, которая может применяться в качестве отопительного регистра, либо радиаторов, подсоединенных последовательно. Классическая разводка предполагает использование расширительного бака открытого типа.

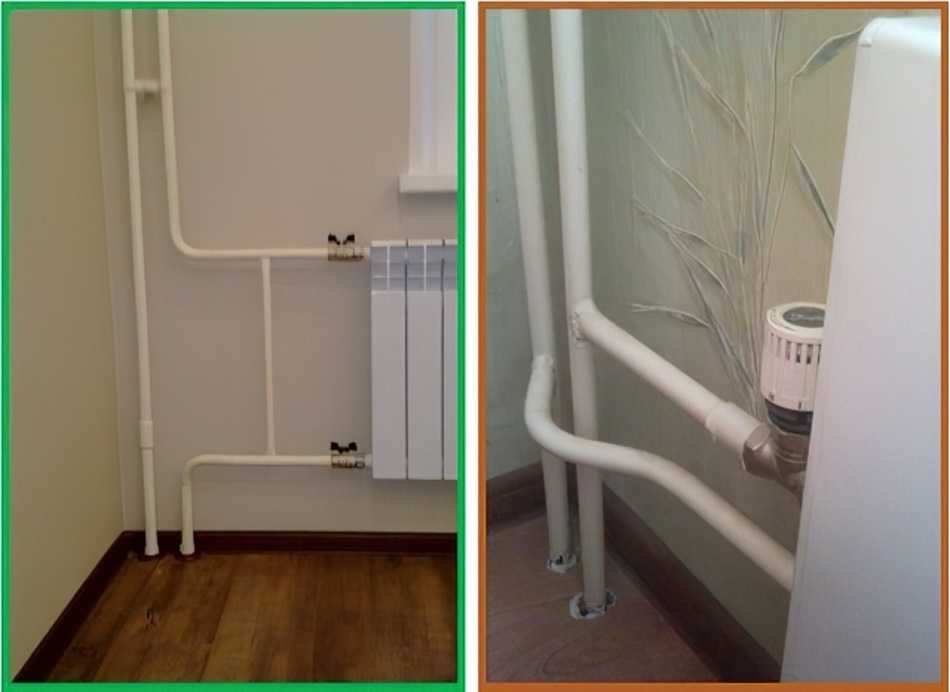

Изображение 1: однотрубная система отопления.

Схема подключения однотрубной системы отопления в своем доме, представленная на ИЗОБРАЖЕНИИ 1, представляет собой замкнутое однотрубное кольцо (систему замкнутых колец), которое огибает все помещения дома по периметру, начиная с точки выхода подачи и заканчивая местом входа обратки. В настоящее время подобного подключения стараются избегать. Существует множество модификаций с игольчатыми вентилями, байпасом, закрытой системой, принудительной циркуляцией. Благодаря всему этому недостатки классической схемы подключения однотрубной системы отопления дома перекрываются.

Однотрубные системы отопления дома — это замечательная прогрессивная отопительная система. имеющая всего 1 существенный недостаток: при ее монтаже в одноэтажном доме для того, чтобы обеспечить ее автономную и эффективную работу без циркуляционного насоса, нужно устанавливать разгонный коллектор. Данное устройство, в свою очередь, создает определенные трудности (в одноэтажных зданиях) установки расширительного бака и исключает возможность его совместного использования с расходным баком автономной системы водоснабжения частного дома. Данное условие справедливо лишь в том случае, если высота потолков дома меньше 220 см.

Разгонный коллектор в однотрубной системе отопления дома нужен для придания ускорения движению теплоносителя в трубе отопительной системы и его постоянного поддержания. Чем выше будет расположена верхняя точка данного коллектора, тем эффективнее будет работа автономной отопительной системы. При этом чем быстрее будет двигаться теплоноситель, тем менее шумно будет работать система.

Изображение 2: однотрубное отопление.

В случае установки однотрубной системы отопления дома в двухэтажном или двухуровневом здании, данная проблема автоматически исчезает. В двухэтажных домах однотрубные системы отопления всегда работают бесшумно без использования циркуляционного насоса и без установки разгонного коллектора с его прямым функциональным назначением. В данном случае коллектор представляет собой прямое продолжение трубы подачи с образованием верхней точки отопительной системы, к которой подключается расходно-расширительный бак и/или расширительный бак.

Схема, приведенная на ИЗОБРАЖЕНИИ 1, показывает общий принцип устройства однотрубной системы отопления одноэтажного частного дома без учета количества и особенностей расположения комнат: важен сам принцип подключения отопительных приборов к магистральной трубе.

Схема подключения батарей может выбираться исходя из удобства подключения и уровня теплопередачи, который необходимо получить в этом месте их установки.

Назначение стояков отопления

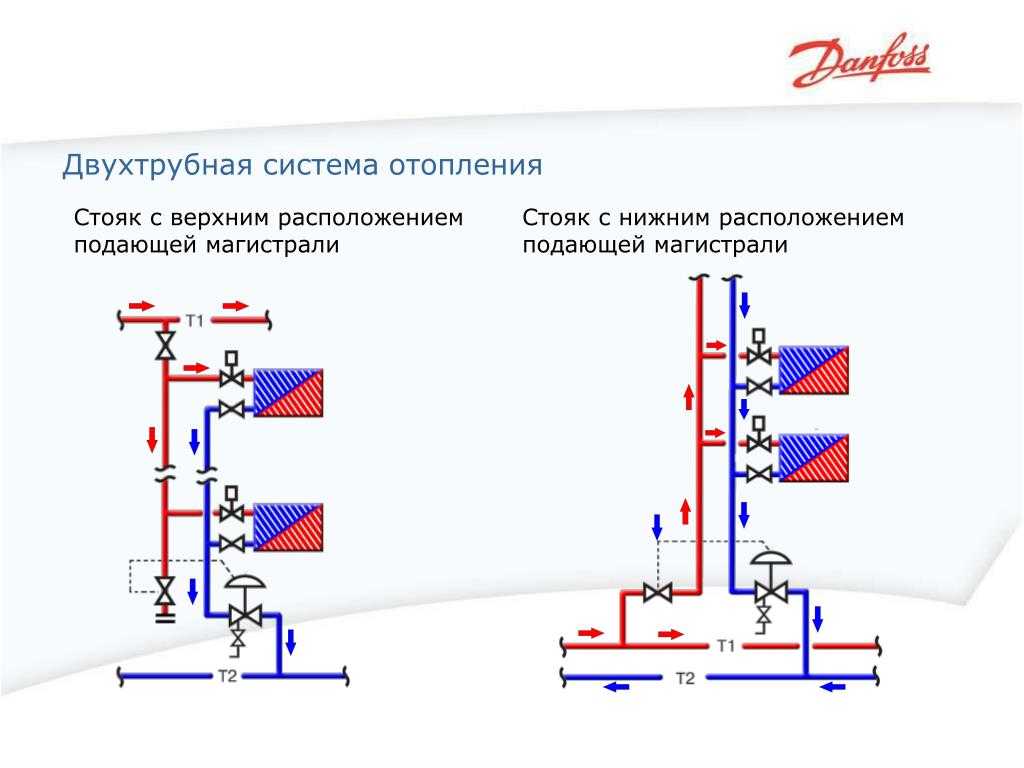

Схема отопления со стояком

Разводка трубопроводов с помощью стояков является устаревшей схемой. Однако учитывая большое количество зданий старого образца сделать модернизацию отопления для них достаточно трудоемко и дорого. Чаще всего приходится заменять стояки отопления в многоквартирном доме на более современные из полимерных материалов или устанавливать дополнительную теплоизоляцию и делать ремонт.

Эксплуатационные качества этого элемента отопления зависят от геометрических размеров и материала изготовления. Основной диаметр стояка отопления должен быть равен аналогичному размеру подключаемых патрубков. В противном случае будет возникать перепад давления, из-за которого изменится тепловой баланс по всему дому, повысится уровень шума.

Для того чтобы замена стояка отопления в квартире прошла как можно профессиональнее — необходимо знать его основные функциональные назначения:

Распределение теплоносителя по потребителям. В подъезде каждого многоквартирного дома может быть от 4 до 8 стояков. В некоторых случаях в одной квартире их число доходит до 4-х;
В зависимости от схемы теплоснабжения стояк может выполнять функции доставки горячего теплоносителя и одновременно с этим транспортировку остывшего. Это свойственно для однотрубной системы. В двухтрубной необходимо минимум 2 подобных элемента;
Уравновешивание гидравлической нагрузки. Невзирая на неизбежный изгиб стояка отопления, он все равно должен равномерно распределить давление по всей своей высоте.

Но потребителя больше волнуют вопросы бытового плана, нежели эксплуатационного. Как отключить стояк отопления и что необходимо для этого выполнить? Такой вопрос встает при возможной замене или ремонте батарей, радиаторов и труб теплоснабжения в квартире. Для решения этой проблемы сначала необходимо определиться с адаптацией новых компонентов под уже установленный отопительный стояк.

Нельзя выполнять подключение теплого водяного пола к центральному отоплению через стояк. Это приведет к разбалансировке всей системы.

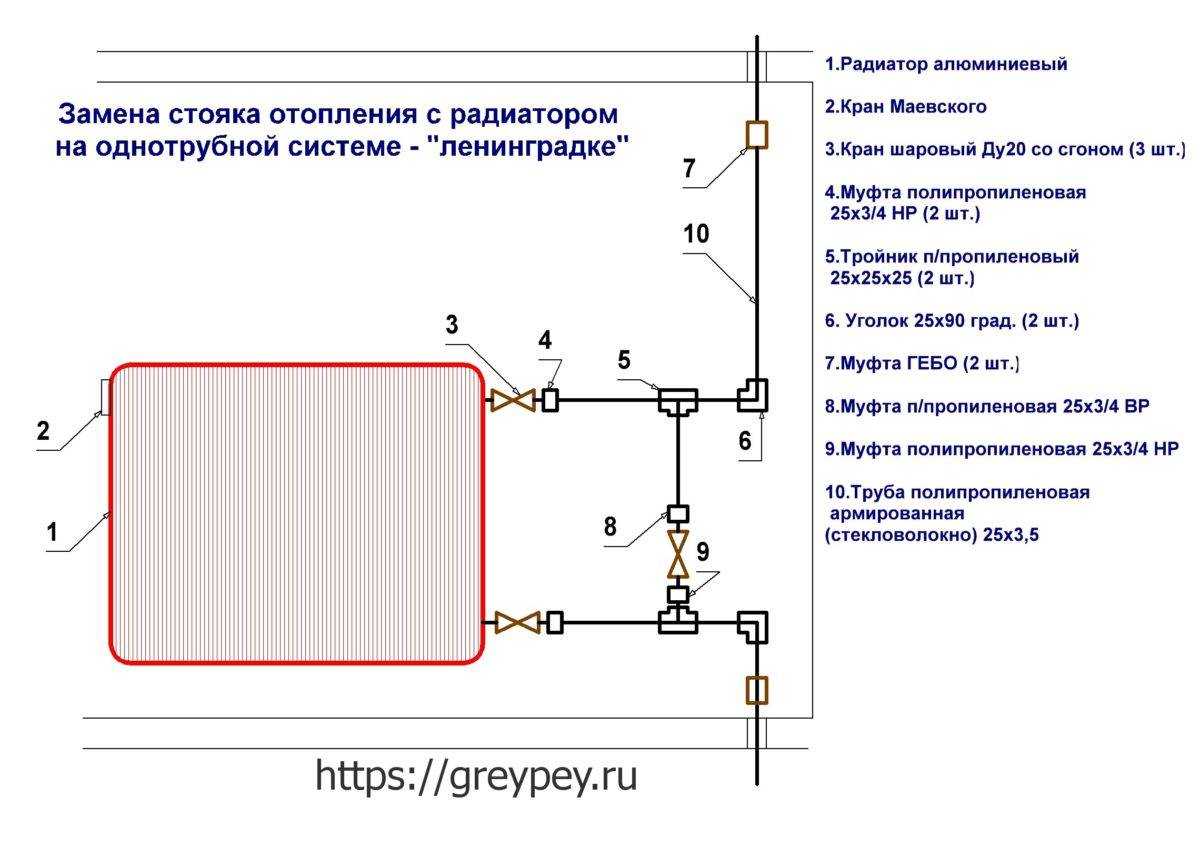

Порядок работы: подробная инструкция по замене стояков

Замена стояков отопления начинается с демонтажа старого стояка. Порядок работы будет следующим:

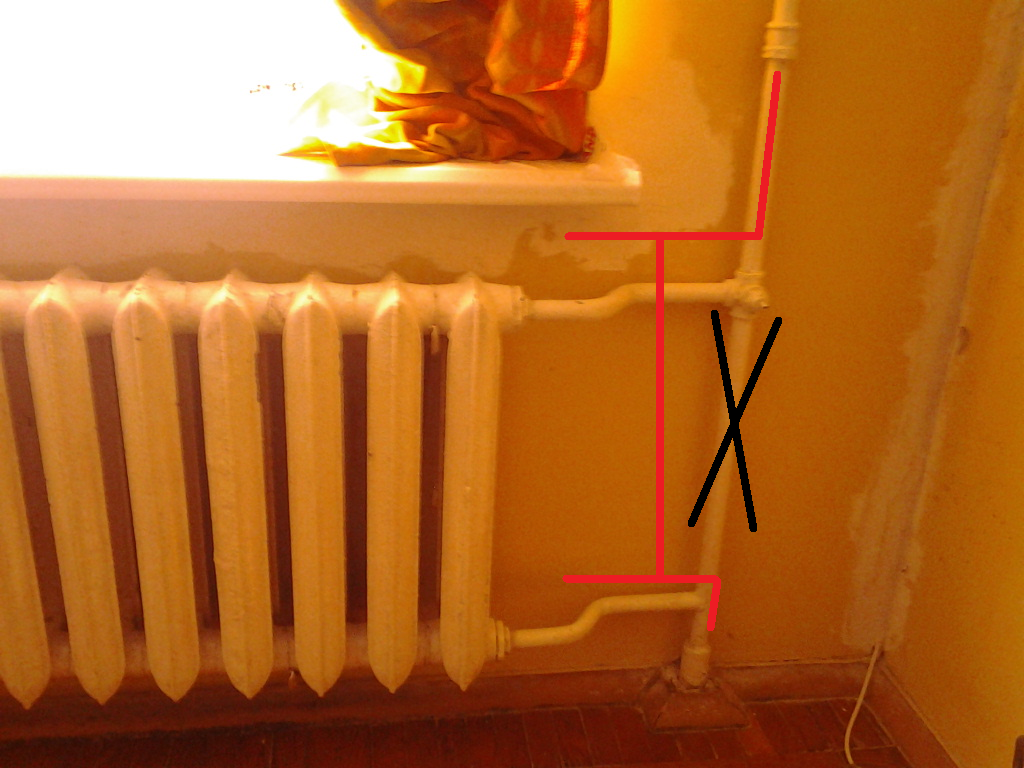

Старая труба режется болгаркой (при отсутствии болгарки можно воспользоваться обычной ножовкой по металлу) и демонтируется. Если замена стояков в доме происходит с участием соседей, то у них стояк режется строго после поворота, затем вытягивается из перекрытия. Если соседи не участвуют, то старый стояк режется болгаркой возле пола и потолка, но не вплотную, так как на обрезке еще потребуется нанести резьбу для соединения старого и нового стояка.
Размечается место монтажа нового радиатора отопления. Расстояние от пола до радиатора должно быть примерно 10-15 см, расстояние от подоконника до радиатора должно быть не менее 15 см. Оптимальное расстояние до стены — 3-4 см, если расположить батарею ближе, теплоотдача заметно ухудшится.
Далее делается предварительная сборка узлов. Размечаются и нарезаются трубы, свариваются уголки и тройники, вкручиваются краны. Все элементы соединяются путем спаивания или сваркой. Узел собирается до уголков 90 градусов, вверх и вниз. В стене устанавливаются хомуты для крепления нового стояка отопления. Рекомендуется использовать металлические крепления — для надежности фиксации и прочности всей конструкции.
С помощью строительного уровня и перфоратора новый радиатор крепится к стене. Батарея должна быть установлена идеально ровно, иначе в ней будет собираться воздух и эффективность работы будет нарушена. Отсекающие краны на радиаторе должны быть установлены в обязательном порядке.
На обрезке старой трубы сверху и снизу при помощи специальной лерки нарезается короткая резьба, не более 5 ниток, стояк при этом крепко фиксируется газовым ключом. Если стояк меняется от соседа до соседа, труба выкручивается полностью от соседских батарей. Более длинная резьба нарезается на подводе к радиатору на сгоне в перемычке.
Монтаж новых труб будет вестись от стояка к уже навешенному и готовому радиатору. На самом радиаторе в противоположной стороне от труб обязательно должен присутствовать кран Маевского — для спуска воздуха, внизу вход закрывается глухой заглушкой.
Трубы с короткой резьбой соединяются с обрезком чугунной трубы посредством муфт, для дополнительной герметизации используется подмотка или герметик. Если переход осуществляется от соседских батарей, то в них вкручиваются переходник, а на месте сгиба уголок на 90 градусов. То же самое делаем от соседа снизу.

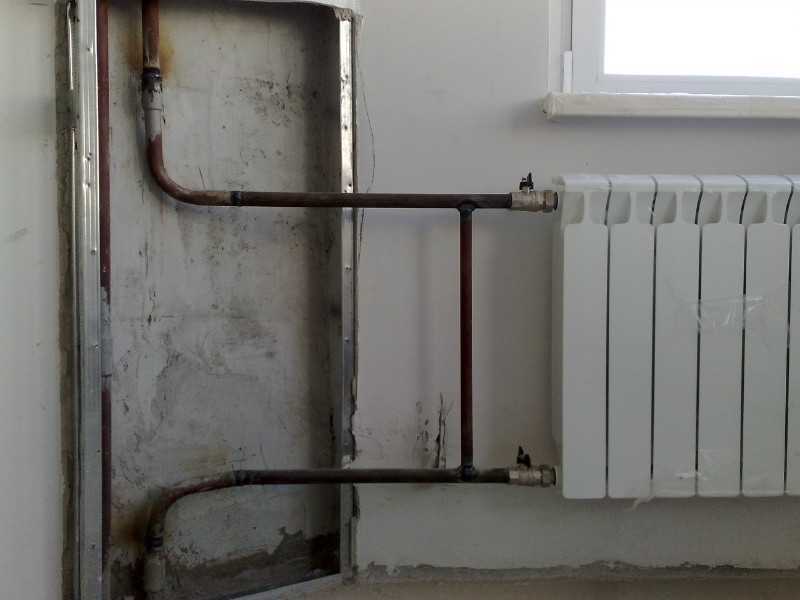

После подключения верха и низа устанавливается перемычка — это делается для того, что бы при перекрытии радиатора не перекрывался весь стояк.
Тройники ввинчиваются на резьбы, в них вкручиваются вентили. К вентилям, отсекающим радиатор, привинчиваются длинные сгоны. Перемычка вкручивается в тройник с длинной резьбой, а короткой — в вентиль.
Последним подключается радиатор. Он должен быть навешен так, чтобы оси резьб под пробки совпадали с осями подводок.
Вся конструкция должна пройти испытания под давлением, превышающим норму. Для этого приглашаются работники ЖЕКа, которые сначала открывают обратную трубу — для наполнения стояка снизу вверх теплоносителем, и одновременно с этим стравливается воздух на верхнем этаже, затем открывается кран подачи.

После этого циркуляцию теплоносителя в системе можно возобновить. Если течи не наблюдается, значит, замена стояков своими руками проведена успешно.

Таким образом, самостоятельная замена стояков отопления является несложной операцией, но требует аккуратности и четкой последовательности действий. Новые стояки отопления помогут привести в порядок инженерные системы, а также придадут квартире современный эстетический вид.

Инструкция по замене стояка

Прежде чем проводить ремонтные работы собственнику квартиры требуется обговорить этот момент с гражданами, проживающими снизу и сверху. Несмотря на то, что изношенная труба прорвала только в одном месте, жители других квартир также рискуют оказаться затопленными.

Для надежности следует провести ремонтные работы сразу в нескольких квартирах. Если граждане, проживающие по соседству, откажутся, ремонт реализуется только в одной квартире.

Далее владельцу помещения нужно обратиться в управляющую компанию и попросить перекрыть стояки и слить воду. Затем производится монтаж труб. Такие работы могут носить полный или частичный характер. Ремонт осуществляется как в частных квартирах, так и в неприватизированном помещении, подвалах.

Замена стояка канализации

Стояк канализации выступает общедомовым владением. Элемент единой системы может проходить через квартиру.

По указанным причинам отвечать за ремонт стояков и проводить замену данного элемента обязана управляющая компания. Платить за такие действия владельцу квартиры не потребуется.

Алгоритм замены стояка канализации:

гражданин посещает управляющую компанию, где пишет заявление о необходимости замены стояка;
владелец квартиры и представитель УК составляют акт, где отражается состояние канализационных труб и рассматриваемого элемента. Можно приложить фотографии для подтверждения необходимости производства работ по замене;
участники данных отношений оговаривают дату и время ремонта, направляют уведомления соседям;
мастер приходит в назначенный день и проводит все нужные мероприятия.

Мастер и владелец помещения заранее оговаривают то, какие материалы могут использоваться при проведении работ. По мере завершения ремонта составляется акт выполненных работ. Владелец квартиры должен оставить один документ себе.

Какие документы получит собственник

Если на заявление на замену стояка управляющая компания отвечает отрицательно, то это должен быть письменный документ. Иначе обжаловать отказ не получится.

Когда ремонтные работы произведены, в обязательном порядке составляется акт выполненных работ.

В нем фиксируется такая информация:

дата формирования документа;
номер договора, в соответствии с которым оформляется акт;
цена работ;
название организации, исполняющей ремонт;
подписи сторон.

Обратите внимание: документ оформляется в 2 экземплярах, при этом каждой из сторон передается по 1 акту. В качестве исполнителя выступает компания, которая проводила замену аварийного оборудования

Особенности установки различных видов

Материал, из которого изготавливается конкретный отопительный элемент, предъявляет определенные требования к его монтажу. Если чугун не боится серьезного механического воздействия, то другие требуют особой аккуратности.

Чугунная классика

Чугунные радиаторы по-прежнему остаются актуальными. Особые характеристики материала, используемого при их изготовлении, позволяют эффективно обогревать помещение любой площади за счет медленного остывания.

Чтобы выполнить монтаж такого отопительного элемента правильно, до подключения следует:

разобрать готовое изделие на секции;
протянув все ниппели, собрать изделие в обратной последовательности.

При выполнении монтажных работ стоит учитывать вес изделия и состав материала, из которого был построен дом. Монтаж обогревательного элемента можно производить исключительно на кирпичные и бетонные стены. Установка батареи около гипсокартонной стены производится на напольную подставку.

Современные модели

Такие изделия отличаются малым весом и повышенной хрупкостью. Для них стоит обязательно предусматривать кран Маевского.

В процессе выполнения монтажных работ не стоит снимать упаковку для исключения деформирования поверхности.

Горизонтальная внутриквартирная разводка

Во многих новостройках возможно встретить относительно экзотическую схему: в квартиру заходят отводы от стояков, разрешающие развести отопительные устройства под произвольную планировку. Наряду с этим диаметр стояков и отводов подбирается так, что горизонтальный контур в вашей квартире не садит параметры отопления в квартирах выше либо ниже.

Кроме произвольной планировки, горизонтальный контур с выходом и одним входом разрешает наладить учет тепловой энергии. По мере того, как цена отопления квадратного метра возрастает, установка счетчиков делается все более актуальной.

Как верно сделать разводку отопления в горизонтальном контуре раздельно забранной квартиры?

По скромному точке зрения автора, наиболее разумным будет приспособить к данной ситуации ленинградку, либо барачную схему разводки.

По периметру квартиры прокладывается неразрывное кольцо размером ДУ25. Под дверными проемами оно топится в стяжку либо прокладывается под настильным полом.
Отопительные устройства врезаются параллельно кольцу, не разрывая его. Размер подводок — ДУ20. Схема подключения отдельного радиатора — нижняя либо диагональная.
Любой радиатор комплектуется воздушником в одной из верхних пробок. Опционально смогут быть установлены дроссели либо термоголовки и отсекающие вентиля на подводках.

Способы циркуляции теплоносителя

Нормы установки батарей

Организация отопления необходима в любом загородном доме, и каждый этап этой работы должен быть выполнен с соблюдением всех технических требований. Поэтому и правильная установка радиаторов отопления очень важна, невыполнение принципиальных требований приведет к нарушению технологии и снизит эффективность работы системы.

При установке радиаторов отопления в Москве и других регионах нужно помнить не только о правильном методе соединения приборов, но и о верном подборе типа отопительного оборудования.

Схемы установки батарей отопления

Перед тем как приступать к установке, нужно определиться со схемой подключения. Существуют следующие варианты установки радиаторов отопления:

Боковое подключение – сегодня наиболее востребованное, так как с его помощью можно достигнуть наибольшей теплоотдачи. В этом случае подводящая линия подключается к верхнему патрубку, а отводящая труба – к нижнему. При несоблюдении этого правила установки батарей отопления мощность, а вместе с ней и эффективность, системы снизится.
Диагональное подключение отлично подходит для длинных радиаторов, так как позволит равномерно прогреть батарею. В этом случае с одной стороны подводящая труба подключается к верхнему патрубку, а с другой стороны отводящая – к нижнему. При подаче теплоносителя через нижний патрубок мощность уменьшается на 10%.
Нижняя схема подключения используется в том случае, если система отопления проходит под полом. Если сравнивать с боковым подключением, то такой метод уменьшает теплоотдачу на 5-15%.

Установка батарей отопления: инструкция

После выбора типа подключения можно приступать к монтажу батарей, с учетом рекомендаций СНИП

Кроме того, при установке радиаторов отопления инструкция, прилагаемая заводом-изготовителем также должна приниматься во внимание, так как при несоблюдении правил установки радиаторов отопления право на гарантийное обслуживание будет потеряно, и решать проблемы неисправностей придется самостоятельно

По нормам установки радиаторов отопления возможен монтаж, не снимая защитной пленки, так вы убережете приборы от грязи и пыли, а также от царапин при монтаже. Установка радиаторов отопления СНиП предполагает соблюдение следующих отступов.

По нормам установки батареи от нижней части ниши или подоконника требуется отступить 100 мм, если расстояние будет меньше ¾ глубины батареи, то тепловой поток будет меньше и затруднится доступ нагретого воздуха в комнату.
Высота установки радиаторов отопления должна составлять 120 мм от пола до низа батареи, если отступ будет меньше 100 мм, то теплообмен будет затруднен, и уборка пола в этом участке также будет вызывать трудности. В том случае, если отступ превысит 150 мм, то перепад температур по высоте будет сильно увеличен, особенно это будет заметно в верхней части комнаты.
Правильная установка батарей отопления предполагает наличие отступа от плоскости стены не меньше 20 мм. При установке батареи вплотную к стене или с зазором меньше 20 мм, теплоотдача будет ухудшаться, а на верхней части радиатора будет возникать пылевой след.

Установка радиаторов отопления фото, видео поможет вам не ошибиться в процессе монтажа и организовать в своем доме надежную и эффективную систему отопления.

СНиП также регламентирует порядок монтажа отопительных приборов.

Сначала производится разметка место под кронштейны (не менее 3).
Далее происходит укрепление кронштейнов при помощи цементного раствора или дюбелей.
Установка крана Маевского, заглушек, переходников и т.д.
Потом приступают к установке радиаторов.
Далее соединяют батареи с трубами отопительной системы.
После этого производится установка воздухоотводчика, по СНиП он должен быть автоматическим.
В последнюю очередь радиаторы освобождают от защитной пленки.

Если придерживаться этих правил, радиаторы обеспечат тепло в помещении в холодное время года и прослужат долго.

Преимущества и недостатки разных видов труб

Каждый материал изготовления труб имеет свойственные только ему характеристики, а значит, достоинства и недостатки.

Металлические трубы

Металлические трубы – это самый старый вариант элементов трубопровода, и по сей день активно использующийся как при отоплении частных домов, так и при создании городских коммуникаций.

Поскольку железо сильно подвержено коррозии, следует использовать трубы с оцинковкой или их коррозионноустойчивых марок стали.

Широкое применение этих изделий в настоящее время отчасти и обусловлено соблюдением традиций при проектировании контуров отопления, однако имеет и рациональное объяснение.

Плюсы использования металлических (стальных, чугунных, медных) отопительных труб:

простота монтажа трубопровода;
стойкость изделий к повышенной температуре;
устойчивость к механическим воздействиям любого вида;
хорошая теплопроводность;
возможность использовать минимум крепежа за счёт свойственной металлу жёсткости;
пластичность труб, дающая возможность изгибать изделия;
широкий ассортимент арматуры – соединительной, угловой и т.д.;
стойкость к высокому внутреннему давлению в отопительной системе;
возможность использовать трубы из разных металлов;
долговечность и надёжность собранной конструкции (для стальных труб – до 50 лет, для медных – свыше 100 лет).

Минусы металлических изделий:

большой вес, в некоторых случаях не дающий возможности работать в одиночку;
необходимость сварки элементов, требующая наличия квалифицированного сварщика или навыков работы со сварочным аппаратом;
монтаж металлического трубопровода отнимает больше времени;
шероховатость внутренней поверхности труб, а значит, возможность отложения осадков;
угроза коррозии элементов, требующая избегать скрытой укладки труб;
необходимость периодически красить изделия во избежание наружных повреждений;
большие тепловые потери в холодных комнатах.

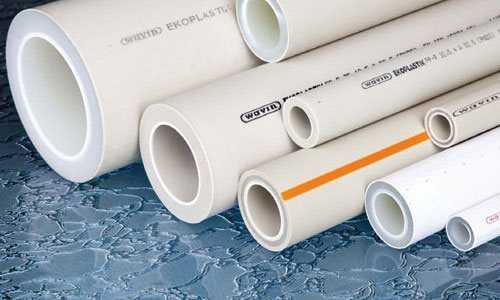

Полипропиленовые трубы

Преимущества трубопроводов из полипропиленовых труб:

гладкая внутренняя поверхность, практически исключающая возможность образования засоров;
небольшой вес, позволяющий производить монтаж без приложения лишних усилий, в том числе в одиночку, кроме того, безопасный для домов, построенных на смещающихся грунтах;
отсутствие угрозы коррозии, поэтому такие трубы можно закладывать в стены закрытым способом;
отсутствует необходимость в окрашивании изделий;
при поддержании нужного уровня температуры трубопровод прослужит не менее 20 лет;
конструкцию просто мыть и прочищать;
невысокая стоимость продукции – за те же деньги можно обустроить трубопровод гораздо большей протяжённости, чем из металла.

Недостатки таких труб:

нужен специальный сварочный аппарат для соединения элементов конструкции;
трубы нельзя сгибать, необходимо пользоваться фитингами;
максимальный порог температуры – 70°С (краткосрочно – до 90°С);
неустойчивость к механическим воздействиям;
провисание на протяжённых участках (при монтаже следует использовать большее количество крепежа).

Трубы из сшитого полиэтилена (PEX)

Преимущества таких изделий:

высокий для пластика порог рабочей температуры – до 90°С;
повышенная плотность материала изготовления, обеспечивающая неплохую механическую устойчивость и защиту от протечек;
трубы из этого материала можно при нагревании сгибать и таким же образом разгибать обратно (эффект памяти);
гладкость внутренней поверхности, препятствующая образованию засоров;
небольшой коэффициент расширения, не требующий установки компенсаторов;
небольшой вес, дающий возможность свободно производить сборку трубопровода;
простота монтажа (используются пресс-фитинги);
долговечность изделий – срок службы такого трубопровода не менее 50 лет.

Недостатков у таких труб нет, их можно использовать как для установки трубопровода в целом, так и в сочетании с другими материалами.

Металлопластиковые трубы

Такие трубы сочетают лучшие свойства металлических и полимерных изделий: гладкую внутреннюю поверхность, металлическое армирование, обеспечивающее прочность, и не требующий окрашивания внешний слой.

Недостатки изделий:

высокая стоимость сопутствующей арматуры;
деформация при замерзании – такие трубы нужно использовать в домах для постоянного проживания, иначе за зиму неиспользуемый трубопровод придёт в негодность.

Выбор труб для монтажа отопительных систем практически не ограничен, и качество работы собранного контура зависит в первую очередь от правильного решения проектировщика и добросовестного выполнения всех этапов сборки системы.
