Как грамотно установить тэн в радиатор отопления

Особенности выбора

Электронагреватели, предназначенные для обогрева аккумуляторных батарей, могут различаться по нескольким параметрам. Поэтому к выбору следует подойти правильно

Ниже мы рассмотрим, на что следует обратить внимание при выборе ТЭНа

Мощность – один из важнейших параметров, так как от него зависит теплоотдача устройства. Поэтому в первую очередь необходимо рассчитать мощность, необходимую для комфортного обогрева помещения.

В среднем на 10 м2 требуется 1 кВт мощности. Для более точного расчета необходимо учитывать регион и теплопотери помещения, однако, если обогреватели используются как дополнительный нагревательный элемент, то хватит и половины мощности.

Примечание! Нет смысла использовать обогреватель, мощность которого превышает 75% теплоотдачи от самого радиатора, так как его возможности не будут задействованы в полной мере

Биметаллический радиатор с электрическим сопротивлением

Тип радиатора

Резисторы для алюминиевых радиаторов и биметаллических батарей конструктивно не отличаются от резисторов для чугунных приборов.

Однако отличия заключаются в следующем:

• Форма корпуса снаружи.
• Материал – заглушка.

Нагревательный элемент для алюминиевого радиатора имеет колпачок диаметром один дюйм. Диаметр вилки для стандартных чугунных батарей составляет 1¼ дюйма.

Поэтому перед покупкой обогревателя нужно обратить внимание на типы батарей, для которых он предназначен. Эта информация обычно содержится в инструкции, входящей в комплект

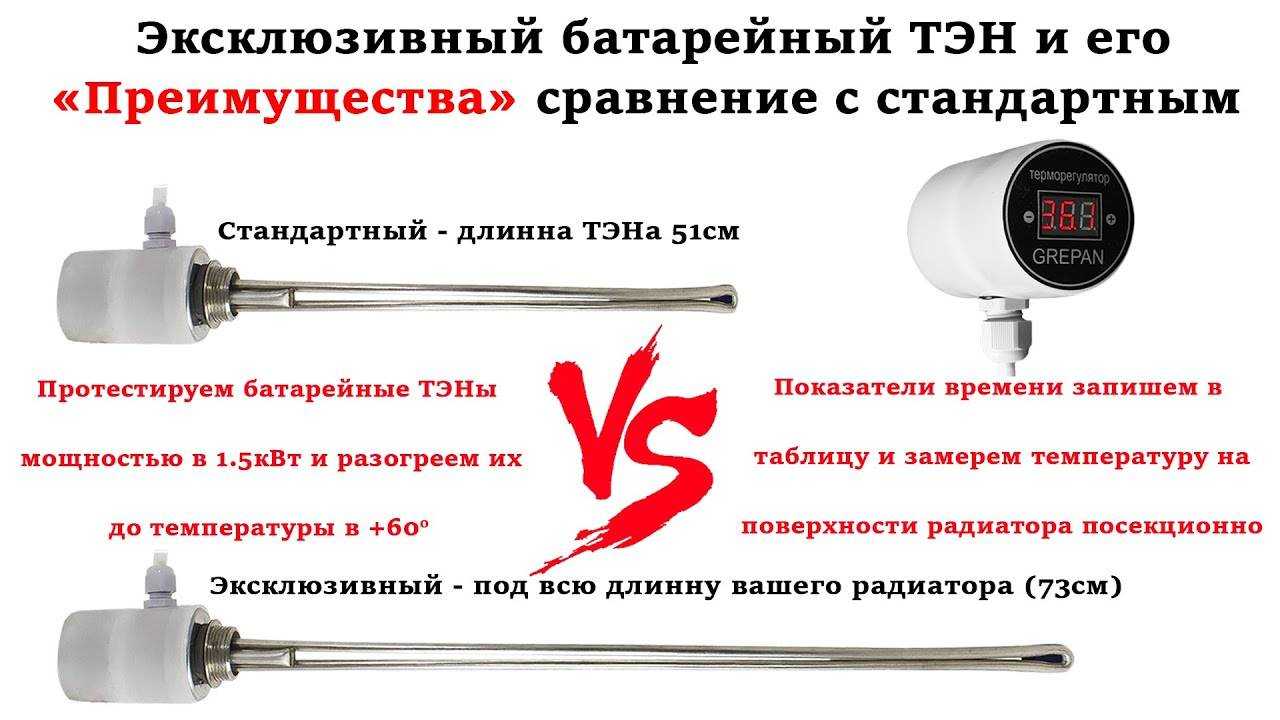

Длина греющего элемента

Важный параметр выбора – длина ТЭНа. Как несложно догадаться, от этого зависит равномерный нагрев батареи и циркуляция жидкости. Соответственно длина выбирается исходя из количества секций устройства.

В идеале нагревательный элемент должен быть на 10 см короче батареи. В этом случае нагрев жидкости будет осуществляться максимально равномерно.

Автоматика

Автоматика может быть встроенной и внешней. Следует отметить, что радиаторный нагревательный элемент со встроенным термостатом дешевле, чем комплектующие по отдельности. Однако уличная электроника, как правило, более функциональна.

Выбор зависит от назначения утеплителя. Если он будет использоваться в качестве основного источника тепла, можно установить внешнюю электронику для обеспечения максимального теплового комфорта. Если вы планируете использовать прибор как дополнительное устройство, то подойдет и ТЭН для радиаторов отопления с терморегулятором в корпусе.

Экономичный нагревательный элемент с термостатом для чугунного радиатора

Производитель

Что касается производителя, то в данном случае выбор не так уж и важен. Дело в том, что известные европейские компании не производят это оборудование. Поэтому, как правило, на рынке можно найти товары польского, украинского и турецкого происхождения.

Все эти ТЭНы достаточно похожи по качеству, поэтому необходимо уделять больше внимания их характеристикам. Единственное, от покупки китайской продукции лучше воздержаться, так как поставщики часто ввозят самые дешевые и некачественные модели. Однако среди них иногда встречаются и достойные утеплители.

Это, пожалуй, все основные моменты, которые важны при выборе ТЭНов для аккумуляторов.

Использование нагревательных элементов для радиаторов не дает никаких преимуществ перед другими видами электрического отопления. Однако эти обогреватели – отличный вариант для обогрева всех типов подсобных помещений. Кроме того, их можно использовать как дополнительный или аварийный источник тепла.

Дополнительную и полезную информацию по обозначенной теме вы можете получить из видео в этой статье.

Установка ТЭНа

Перед монтажом устройства необходимо произвести расчеты мощности учитывая тип батареи и среднестатистические теплотехнические характеристики, которые являются нормой в данной местности.

Произведение расчетов

При определении показателя мощности можно использовать среднюю величину теплотехнических данных в РФ. Таким образом, при установке электронагревателя трубчатого типа в качестве главного отопительного устройства на 10 квадратных достаточно мощности 1 киловатт.

Для радиаторных ТЭНов, которые предполагается монтировать, как дополнение к основной системе отопления рекомендуется использовать показатель мощности в три раза ниже.

Номинальную мощность электрического нагревательного прибора можно рассчитать согласно формуле:

Q = 0.0011*M (T1-T2)/t

В данном случае M является массой энергоносителя, T1 – показатель температуры после нагрева, T2 – значение температуры до нагрева и t – время необходимое для максимального повышения температурного режима.

Немаловажным фактором является технические характеристики самого электронагревателя, также теплоотдача батареи. Все необходимые данные об устройстве можно прочесть в прилагаемом к нему паспорте. Теплоотдача одной секции радиатора из чугуна в среднем составляет 1.40 ватт, а алюминия – 180 ватт. Поэтому мощность ТЭНа для одного объема батарей из разных материалов будет несколько отличаться.

Установка

Монтаж трубчатого электронагревателя не составляет сложности. Для этого необходимо:

• открутить с одной стороны заглушку на батареи;
• установить за счет резьбового крепления и прокладки из резины ТЭН.

Процесс подключения трубчатого электрического нагревателя имеет некоторые особенности:

1. Теплоноситель нагреваясь, способствует повышению давления в батарее. В связи с этим требуется установка расширительной емкости небольшого размера. Также можно оснастить радиатор клапаном, регулирующим в закрытой системе давление.
2. Крепежные соединения ТЭНа достаточно хрупкие. Поэтому при установке прибора следует осуществлять аккуратно, без дополнительных усилий.

Чтобы обеспечить максимальную эффективность электронагревателя лучше всего подключать его к нижней части батареи. Это обусловлено тем, что теплоноситель, остывая, опускается, а при нагревании подымается к верху.

Применение ТЭНов

Монтаж ТЭНов настолько прост, что выполнить все требуемые работы может любой домашний мастер. В комплекте с ТЭНом, как правило, поставляется все необходимое для монтажа, защиты, подключения и автоматизации. Благодаря этому достаточно ввернуть в гнездо радиатора ТЭН, оснащенный термостатом, и подключить его к электросети. Система должна быть заполнена теплоносителем. После таких несложных работ ТЭН можно использовать по его прямому назначению. При установке необходимо следить за тем, чтобы монтируемый нагреватель находился в строго горизонтальном положении.

На рынке представлены модели разной мощности. Они подходят не только для бытового, но и для промышленного использования. Основой конструкции является нержавеющая стальная труба с размещенной внутри спиралью из нихромовой проволоки. С помощью латунной гайки с правой или левой резьбой ТЭН вкручивается в трубопровод. Такие агрегаты могут использоваться с любыми радиаторами, имеющими монтажную резьбу 1 дюйм.

ТЭН для радиаторов — разборная конструкция, поэтому корпус при необходимости можно отсоединить даже во время эксплуатации. Один из важнейших вопросов, встающих при применении электроотопления — это безопасность. Среди всех электроприборов ТЭН отличается наибольшей безопасностью. Для защиты от перегрева применяется двойной контроль за счет основного и дополнительного датчиков температуры. Основной датчик находится внутри корпуса, а дополнительный — в специальной трубке.

Различия в зависимости от модели и типа радиатора

ТЭН для батареи может работать в двух режимах. При применении в качестве основного источника отопления ТЭН включается на полную мощность. Благодаря этому он быстро прогревает помещение до комфортной температуры и поддерживает ее на заданном уровне. В домах с нерегулярным проживанием можно использовать ТЭНы в качестве защиты автономной системы отопления от промерзания. В этом случае прибор будет работать с минимальной мощностью, поддерживая температуру теплоносителя в трубах на уровне, не позволяющем ему замерзать.

Мощность ТЭНа — один из основных параметров при выборе модели. Маломощные изделия не смогут справиться с поставленными перед ними задачами. Ведь с помощью маленького кипятильника нельзя нагреть воду в ванной — потребуется более мощный. Точно так же и при установке маломощного ТЭНа — вода в системе будет остывать быстрее, чем нагреется до заданной температуры.

Важно! Прежде чем покупать ту или иную модель, необходимо сделать расчеты, позволяющие использовать нагревательный прибор с максимальной эффективностью. При расчете мощности необходимо учитывать не только объем воды в радиаторе, куда будет монтироваться ТЭН, но и начальную, а также конечную температуру теплоносителя и время, затрачиваемое прибором на его нагрев

Для выполнения максимально правильных расчетов пользуются специальными формулами. Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов

При расчете мощности необходимо учитывать не только объем воды в радиаторе, куда будет монтироваться ТЭН, но и начальную, а также конечную температуру теплоносителя и время, затрачиваемое прибором на его нагрев. Для выполнения максимально правильных расчетов пользуются специальными формулами. Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов.

Помимо мощности, необходимо учитывать и другие технические параметры агрегата. Основными из них являются:

• Форма и диаметр трубки ТЭНа.
• Длина нагревательной трубки.
• Общая длина устройства.
• Размеры изолятора.
• Тип крепления.
• Тип подключения к радиатору.

Что такое электротэны

ТЭН – это трубчатый электрический нагреватель. По сути, это полая трубка, выполненная из нержавеющей или углеродистой стали. Внутри расположена проволочная спираль, которая отличается высоким показателем сопротивления. Для монтажа предусмотрена латунная гайка, которая вкручивается в отопительный прибор. ТЭН устанавливается в любые радиаторы, подходит как для старых чугунных батарей, так и для современных алюминиевых и биметаллических.

Оптимальным вариантом считается ТЭН, оснащенный терморегулятором. Это приспособление позволит контролировать температурный режим и убережет нагревательный элемент от перегрева. Учитывая, что прибор будет устанавливаться в радиатор отопления, роль теплоносителя исполнит вода.

Работают электрические ТЭНы довольно просто. После подключения к домашней сети спираль, установленная внутри трубки, начинает нагреваться, передавая энергию теплоносителю. Если устройство оборудовано терморегулятором, выставляется необходимый температурный режим. После того как батареи достигнут установленной температуры, электрическая цепь разомкнется, и ТЭН отключится. Когда жидкость в батареях начнет остывать, устройство включится в автоматическом режиме.

ТЭН с термостатом имеет несколько дополнительных режимов:

• Турбо. В этом режиме нагреватель включается на короткий промежуток времени, но использует при этом максимальную мощность. Турборежим применяется для быстрого прогревания комнаты.
• Антизамерзание. Эта функция актуальна в основном для нежилых помещений. ТЭН работает на минимальной мощности, предотвращая промерзание системы в аварийных случаях.

Электронагреватель для батареи позволяет с минимальными затратами средств, времени и сил превратить отопительный прибор в автономную систему.

Устройство ТЕНа

ТЕН для радиаторов отопления является электрическим вспомогательным нагревателем, который работает внутри самого радиатора. Электрические ТЕНы переводят в тепло электроэнергию. На сегодняшний день они являются базовыми приборами для обогрева разных мощностей.

Представляет собою этот прибор трубку из металла, в которой закреплена проволочная спираль. И трубка, и спираль обладают большим удельным сопротивлением. Край спирали присоединяется к трубке на крепежные зажимы.

Спираль является изолированной от самой трубки специальным наполнителем. ТЕНы для отопления новых образцов являются надежными и безопасными только в том случае, если присутствует защитный корпус. Подойдут они для радиаторов отопления из чугуна, металла и даже алюминия.

Для радиаторов отопления в ТЕНах могут быть предусмотрены дополнительные функции, например:

1. «Антизамерзание» позволяет сохранять самую малую температуру жидкости в батареях. Чаще она равна 10 градусам. Это нужно для того, чтобы теплоноситель в радиаторах не застывал.
2. Во время включения функции «Турбо» ТЕН с максимальной мощностью нагревает помещение до указанной температуры.

Применять ТЕН возможно там, где это необходимо, но при условии, что будут сохранены требования по использованию. Во время производства электрический нагреватель для батарей отопления подвергается хромированию и никелированию, что придает дополнительное качество продукту. Если аккуратно и бережно относиться к прибору, то прослужить он может около двух лет.

ТЕНы для отопления имеют предохранители, не позволяющие радиатору перегреться и помогающие устоять перед внешними воздействиями.

Применять ТЭНы для радиаторов отопления довольно просто. Для этого нужно прибор ввинтить в специальный проем батареи, которая залита теплоносителем, и подсоединить к источнику тока. В качестве теплоносителя может выступать вода или жидкость, устойчивая к замерзанию (антифриз).

Комплектация электрического ТЕНа для батарей отопления должна включать термостат и защитный кожух, который должен обеспечить защиту ТЕНа от попадания в него жидкости, а людей – оберечь от взаимодействия с током.

Трубчатые электротены

Наибольшую популярность получили трубчатые ТЕНы. Состоят они из одной или нескольких нихромовых спиралей и помещены в трубку из металла. Для изоляции спирали между ней и оболочкой крепят перикласт.

1. Трубка должна быть диаметром в 6-18,5 мм.
2. ТЕН может быть длиной от 200 до 600 мм.
3. Материалом в изготовлении трубки должна быть сталь, нержавейка или титан.
4. Прибор может иметь любую конфигурацию.

Достоинства: данный прибор очень удобен, если обогреть помещение с помощью газовых установок нет возможности.

ТЭН с электрическим термостатом

Данный прибор может использоваться в качестве обогревателя для небольших комнат, а также выступать в роли дополнительного прибора к другим отопительным системам, в том числе и радиатору.

Электротен данного образца содержит нагревательный сегмент и электротерморегулятор, который рассчитан на длительное применение.

Помимо батарей, ТЕН с электрическим термостатом нашел свое применение и в трубчатых и ребристых калориферах и прочих отопительных приспособлениях. Так называемый эффект термосифона позволяет этому устройству работать, а в качестве термодинамического насоса выступает нагреватель.

Что представляют собой ТЭНы и их особенности

ТЭНом называется трубчатый электрический нагреватель, который может быть установлен в любой емкости, заполненной жидкостью. Многим наверняка хорошо известен ТЭН для масляного радиатора, который эффективно разогревает данный прибор отопления. По сути, таким устройством является и электрический кипятильник для воды.

Электротэны для радиаторов представляют собой специальные устройства, которые могут быть установлены в любую батарею отопления в качестве основного или дополнительного источника тепла.Как правило, они монтируются с терморегуляторами, позволяющими автоматизировать процесс обогрева.

Схема использования электрического обогревателя в качестве дополнительного нагревателя

Совет! ТЭНы могут служить аварийным источником обогрева на случай отключения центрального отопления. В таких ситуациях можно перекрыть краны и подключить обогреватель к электричеству.

Процесс монтажа этих устройств очень простой – нужно лишь выкрутить заглушку, и вкрутить на ее место обогреватель. После этого радиатор можно заполнить как водой, так и маслом низкой вязкости. Последнее лучше использовать для тех случаев, когда отопление включается время от времени, к примеру, в гараже, чтобы теплоноситель не замерз.

ТЭН вкручивается в радиатор вместо заглушки

Достоинства

Среди достоинств рассматриваемого устройства можно выделить:

• Низкую стоимость. правда, к цене самого ТЭНа обычно добавляется еще и цена терморегулятора, который поставляется отдельно.
• Простоту установки – выполнить монтаж обогревателя своими руками может каждый домашний мастер, затратив на это лишь несколько минут свободного времени.
• При наличии качественного терморегулятора можно полностью автоматизировать процесс обогрева.
• Электронагреватели являются достаточно надежными, долговечными и абсолютно безопасными. Но для этого должна соблюдаться инструкция по подключению и правила техники безопасности.

На фото — изолированный в безопасном корпусе ТЭН

Недостатки

Наряду с достоинствами обогреватели для радиаторов имеют и некоторые недостатки:

• Высокие затраты на электроэнергию, особенно если нагреватели используются в качестве основного нагревателя.
• Низкая эффективность теплоотдачи. Дело в том, что батарея разогревается неравномерно, так как предназначена для постоянной циркуляции теплоносителя с высокой скоростью.
• ТЭН для радиатора с терморегулятором и прочей электроникой стоит дороже масляного обогревателя.

Таким образом, прежде чем установить данное устройство, следует прикинуть все его достоинства и недостатки. Дело в том, что во многих случаях целесообразней использовать другие источники электрического обогрева.

Обратите внимание! Эффективность нагрева во многом зависит от типа самих батарей отопления. К примеру, чугунные радиаторы с ТЭНом менее эффективные чем, к примеру, биметаллические или алюминиевые

Теплоотдача

По заводским параметрам подобные батареи (с высотой или межосевым расстоянием 500мм), при встраивании в полноценную гидравлическую систему отопления, способны рассеивать чуть менее 200Вт тепловой мощности на каждую секцию (180Вт алюминий, 140Вт чугун).

Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.

Покупать новье для такой самоделки экономически не целесообразно.

Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.

При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.

Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.

Особенности выбора

Электронагреватели, предназначенные для батарей отопления, могут различаться несколькими параметрами. Поэтому к выбору следует подходить грамотно

Ниже рассмотрим,на что следует обращать внимание при выборе ТЭНа

Мощность является одним из важнейших параметров, так как от него зависит теплоотдача прибора. Поэтому, прежде всего нужно рассчитать необходимую мощность, для комфортного обогрева помещения.

В среднем на каждые 10 м 2 требуется 1 кВт мощности. Для более точного расчета необходимо учитывать регион и теплопотери помещения.Правда, если обогреватели будут использоваться в качестве дополнительного элемента обогрева, то достаточно в два раза меньшей мощности.

Обратите внимание! Не имеет смысла использовать нагреватель мощнее 75 процентов от теплоотдачи самого радиатора, так как его возможности не будут использоваться в полной мере

Биметаллический радиатор с электрическим нагревающим элементом

Тип радиатора

ТЭНы для алюминиевых радиаторов отопления и биметаллических батарей конструкционно не отличаются от нагревающих элементов для чугунных приборов.

Однако, различия заключаются в следующих моментах:

• Форме наружной части корпуса.
• Материале заглушки.

ТЭН для алюминиевого радиатора имеет заглушку диаметром в один дюйм. Диаметр же заглушки для стандартных чугунных батарей составляет 1¼ дюйма.

Поэтому прежде чем приобрести нагреватель, следует обратить внимание на то, для каких типов батарей он предназначен. Данную информацию обычно содержит инструкция, которая имеется в комплекте

Длина греющего элемента

Важным параметром выбора является длина ТЭНа. Как несложно догадаться, от этого зависит равномерность нагрева батареи и циркуляция жидкости. Соответственно, длина подбирается в зависимости от количества секций прибора.

В идеале обогревающий элемент должен быть на 10 см короче батареи. В таком случае нагрев жидкости будет осуществляться максимально равномерно.

Автоматика

Автоматика может быть встроенной и наружной. Следует отметить, что радиаторный ТЭН со встроенным термостатом стоит дешевле, чем компоненты по отдельности. Однако, наружная электроника, как правило, более функциональная.

Выбор зависит от предназначения обогревателя. Если он будет использоваться как основной источник тепла, то можно установить наружную электронику для обеспечения максимального комфорта обогрева. Если же устройство планируется использовать как дополнительное, подойдет и ТЭН для радиаторов отопления с терморегулятором в одном корпусе.

Недорогой ТЭН с терморегулятором для чугунного радиатора

Производитель

Что касается производителя, то в данном случае выбор не так важен. Дело в том, что известные европейские компании не занимаются выпуском данного оборудования. Поэтому на рынке, как правило, можно встретить изделия польского, украинского и турецкого производства.

Все эти ТЭНы достаточно схожи по качеству, поэтому следует уделить больше внимания их характеристикам. Единственное, лучше воздержаться от приобретения китайских изделий, так как поставщики нередко завозят наиболее дешевые, низкокачественные модели. Однако, и среди них иногда попадаются достойные нагреватели.

Вот, пожалуй, и все основные моменты, которые важны при выборе ТЭНов для батарей.

Использование ТЭНов для радиаторов не дает какой-либо выгоды, по сравнению с другими видами электрического отопления. Однако,эти нагреватели являются отличным вариантом для обогрева всевозможных хозяйственных помещений. Кроме того, их можно использовать в качестве дополнительного или аварийного источника тепла.

Получить дополнительную и полезную информацию по обозначенной теме можно из видео в этой статье.

Как вам статья?

Мне нравитсяНе нравится

Виды и критерии выбора

Выбор тэна для алюминиевого или иного типа радиатора осуществляется на основании вида устройства и его технических параметрах.

Разновидности тэнов

Производителями изготавливаются тэны для биметаллических и иных видов батарей следующих видов:

• бытовые приборы, мощность которых варьируется в пределах 2,5 – 4 кВт;
• промышленное оборудование с мощностью от 4 кВт до 6 кВт.

Тэны могут быть оборудованы одной или двумя спиралями и дополнены следующими функциями:

• автоматическим регулированием температуры. Устройства с терморегуляторами позволяют добиться получения наибольшей эффективности оборудования при минимальных электрозатратах;
• антизамерзание. При наличии данного режима работы в системе отопления будет постоянно поддерживаться минимальная рабочая температура, что позволит избежать заморозки теплоносителя и разрыва труб. Функция «антизамерзание» требует постоянной подачи электроэнергии на обогревательный элемент, но ее расход незначителен;
• тубронагрев – разогрев теплоносителя в максимально короткие сроки.

Нагревательный элемент с автоматической системой включения/отключения

  Нагревательные элементы с функциями антизамерзание и турбонагрев преимущественно устанавливаются в загородных домах при отсутствии централизированной системы отопления и позволяют продлить срок службы радиаторов и подводящих труб.

Выбор тэнов

Стоит ли поставить тэны? При правильном выборе устройства позволят поддерживать заданную температуру в жилом или промышленном помещении круглый год.

При выборе стоит учитывать:

1. мощность оборудования. Специалистами определено, что для получения оптимальной температуры помещения достаточно устройства мощностью 1 кВт на каждые 10 м² площади, если тэн является единственным источником получения тепла, и прибора в 2 – 3 раза меньшего по мощности для дополнительного варианта отопления;
2. длина электротэна. Для достижения оптимального результата прогрева для чугунного радиатора или батареи, изготовленной из других материалов, требуется устройство на 10 см короче. Это позволить прогреваться теплоносителю во всей батарее;
3. вид резьбы на радиаторе (правая или левая);
4. сечение нагревательного элемента, которое должно соответствовать размерам заглушки батареи;
5. типы батарей, для которых возможна установка той или иной модели. Множество тэнов являются универсальными для биметаллических, чугунных и так далее батарей;

  Все основные параметры указываются в технической документации и маркировке оборудования, которая наносится на блок управления.

Основные характеристики тэна

1. производителя. Если опираться на отзывы потребителей, то наибольшей популярностью пользуются тэны, изготовленные компаниями Balcik (Турция), Thermowatt (Италия), ИТА (Россия, Санкт-Петербург).

Формула расчета мощности

Один из важных вопросов при выборе нагревателя для отопления – расчет мощности. От этого параметра во многом зависит энергоэффективность отопительной системы. Избыточная мощность приводит к повышенным затратам электроэнергии, а также к перегрузке электросети, что может стать причиной возгорания. Если же она будет недостаточной, то устройство окажется неэффективным для поддержания требуемого температурного режима.

Расчет ТЭНа ведется по формуле Рм=0.0011*м(Т2-Т1)/t, где Рм – значение расчетной мощности, Т1 – стартовый температурный уровень, Т2 – итоговая температура теплоносителя в системе, а t – время для нагрева до оптимального уровня.

Приведем пример расчета требуемой мощности для нагрева с помощью ТЭНов 6-секционного алюминиевого отопительного радиатора. Расчет будет вестись следующим образом:

1. В паспорте модели радиатора нужно посмотреть объем теплоносителя. Допустим, он составляет 3 литра.
2. Предполагается, что теплоноситель нужно прогреть от 20 до 80 градусов. Расчетное время прогрева – 10 минут.
3. Проведем расчет по формуле с подстановкой значений Рм=0.0066*3(80-20)/10 = 1,118.

То есть, для выполнения поставленных условий потребуется установить ТЭН, мощность которого составит примерно 1,2 кВт. Если меняются исходные условия, то изменится и требуемое значение мощности.

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами — 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды — нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше — рекомендуется установить насос большей мощности.

При подключении радиатора к системе установка тэна для отопления дома будет невозможна. Для этого необходимо либо изменить схему подсоединения на верхнюю, либо установить нагревательный элемент верхней части батареи, что не рекомендуется специалистами.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

• Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
• Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
• Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
• Монтаж блока с терморегулятором, если таковой есть в комплекте.

Пример установки ТЭНа в чугунный радиатор

После этого необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть — нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

• Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
• Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры — регулировка степени нагрева комнаты будет выполняться автоматически;
• Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Рекомендуется приобретать заводские радиаторы с установленными ТЭНами. Эффективность их работы выше чем у самодельных, так как в качестве теплоносителя используется специальное масло. Даже при выключенном нагревательном элементе она некоторое время будет отдавать тепло в помещение.

Минусы и плюсы радиаторного ТЭНа

Электронагреватели трубчатого типа дают возможность собрать практичную и достаточно эффективную отопительную систему основного или дополнительного обогрева.

К достоинствам приборов можно отнести:

1. Предельную простоту монтажа. С этой работой справится каждый начинающий мастер.
2. Невысокую стоимость устройства, правда, имеется в виду цена одного ТЭНа, без дополнительного оборудования.
3. Большую надежность по сравнению с масляными радиаторами. Кроме того, батареи с ТЭНами ремонтопригодны. При выходе оборудования из строя будет достаточно заменить нагреватель.
4. Наличие дополнительных опций и функционала.
5. Возможность автоматического управления отопительной системой, но для этого понадобится дополнительное оборудование.

Мы перечислили основные достоинства радиаторных ТЭНов, рассмотрим их значимые недостатки. Их довольно много. Прежде всего, это внушительные эксплуатационные расходы, что объясняется высокой стоимостью электроэнергии. Их можно снизить, если полностью автоматизировать управление системой отопления.

В этом случае ТЭНы будут включаться в работу только после того, как температура в помещении понизится до определенного минимальным значения. И выключаться по достижению температуры, определенной как комфортной. Работа в таком режиме максимально экономична.

Самые простые по конструкции радиаторные ТЭНы не оснащены автоматическим управлением. Чтобы автоматизировать такую систему, понадобится приобретение дополнительного оборудования

Однако оборудование для автоматизации потребует финансовых вложений. Если рассматривать покупку ТЭНа в комплекте с радиатором и с автоматикой, стоимость такого комплекта будет намного больше цены электрического конвектора или же масляного радиатора.

Но при этом последние по уровню предоставляемого комфорта ничем не уступают, а кое в чем даже превосходят радиаторы с ТЭНами. Например, последние требуют стационарной установки, тогда как электрические конвекторы и масляные радиаторы более мобильны и компактны.

Кроме того, как и любой другой электрический прибор, в процессе работы ТЭНы генерируют магнитное поле. Его опасность для организма не доказана, равно как и безопасность. Поэтому стоит отнести наличие такого поля к отрицательным качествам устройств, ведь они монтируются в радиаторы, то есть находятся в непосредственной близости от людей.

В других отопительных системах, работающих от электричества, этот недостаток в какой-то мере нивелируется. К примеру, электрокотлы располагаются в нежилых помещениях, где присутствие человека кратковременно.

Связано это с тем, что в первом случае теплоноситель движется с довольно высокой скоростью. Благодаря этому радиатор прогревается достаточно быстро и полностью.

Чтобы увеличить теплоотдачу оборудованных ТЭНами радиаторов, можно накрыть стену, а которой закреплено устройство, отражающим экраном из фольги. Тепловое излучение будет двигаться только в комнату

Функционирование ТЭНа не в состоянии обеспечить такую высокую скорость. В результате нагрев корпуса батареи будет неравномерным. В нижней части температура будет намного выше, чем в верхней.

О выборе места для установки батареи

Вы не сможете просто так установить радиатор на стене – выбирать место для его монтажа необходимо в соответствии с определенными требованиями

А это, в свою очередь, следует принимать во внимание еще при планировании будущего подключения

На фото показана схема правильного расположения батареи в подоконной нише

Объясняется все тем, что если радиаторы в комнате расположить правильно, они создадут своего рода защитный экран, препятствующий проникновению холодного воздуха. Потому батареи чаще располагаются под окнами – именно там теплопотери максимальны.

Верхняя подача, радиатор длиннее 12 секций, диагональное подключениеНеправильно выбранное место ведет к теплопотерямВиды отопительных радиаторов
