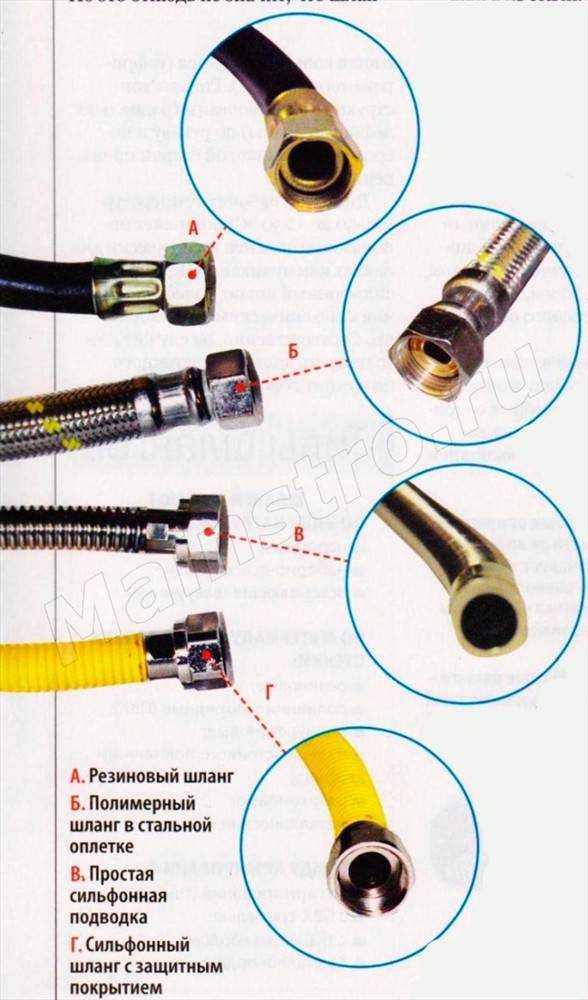

Разновидности газовых шлангов
Чтобы подключить плиту к центральной магистрали, необходимо выяснить, какой шланг для газовой плиты лучше. Промышленность выпускает несколько типов шлангов, которые отличаются конструкцией и материалом изготовления.

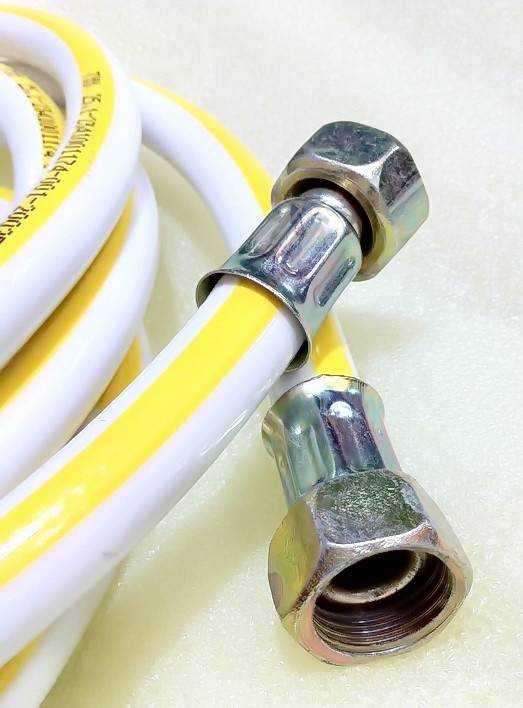

Резинотканевое изделие
Этот газовый шланг для плиты отличается следующими качествами:
- Простой монтаж.
- Невысокая стоимость.
- Отличная гибкость.
- Великолепный электроизолятор.
- Разные диаметры.
- Любая длина.
Самыми мягкими считаются резиновые рукава с текстильной нитью. Эти изделия можно часто встретить у запасливого домовладельца. Резина всегда была великолепным диэлектриком, поэтому её часто используют для подключения баллонов на дачном участке. Такая методика подключения считается самой простой и безопасной одновременно.
К недостаткам резинового шланга можно отнести отсутствие жёсткости, но это свойство играет и положительную роль. Эластичный шланг позволяет устанавливать плиту или баллон в любом месте. При правильном обслуживании срок эксплуатации резинового рукава достигает 10 лет.

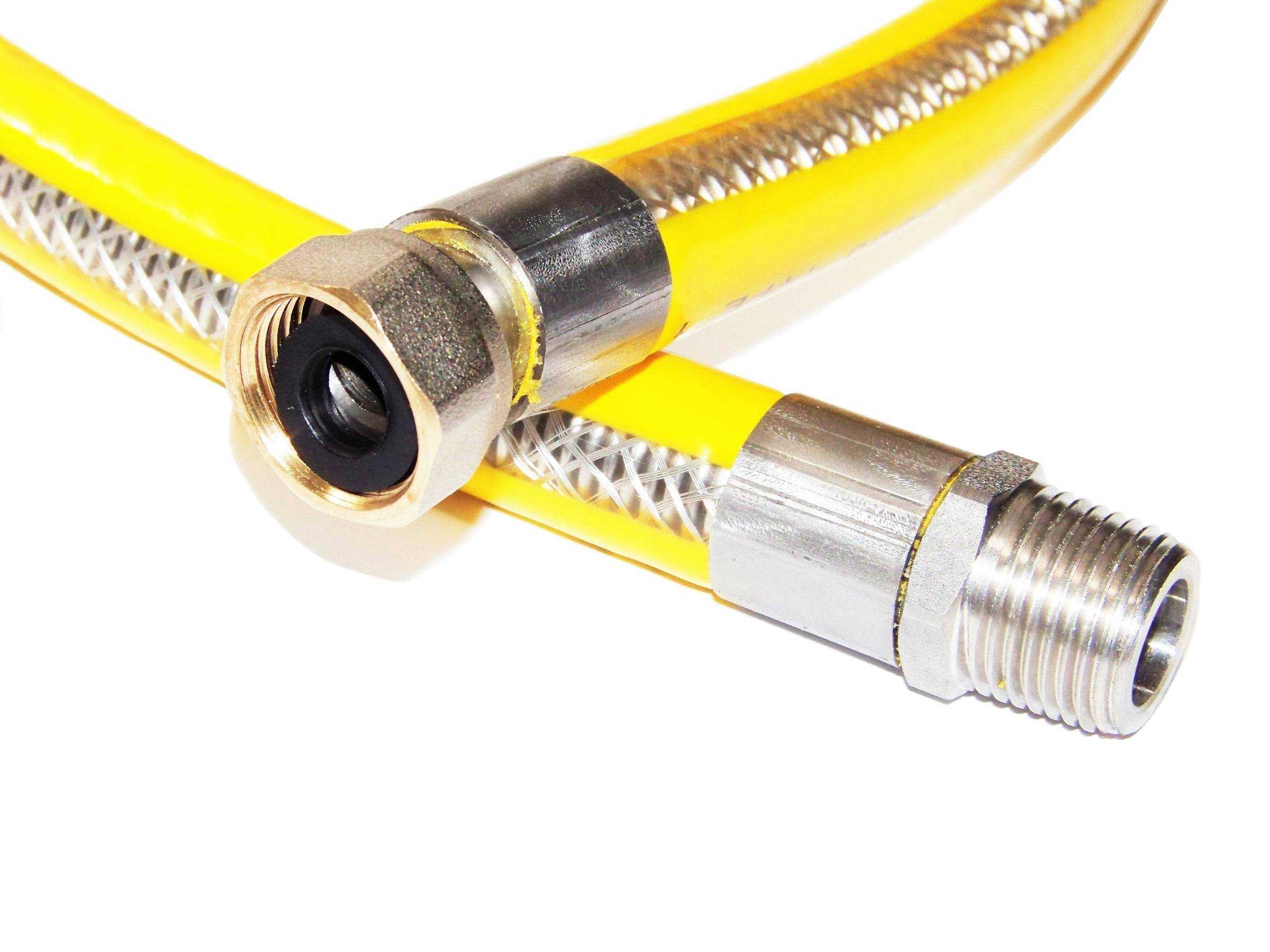

Резиновый армированный металлорукав
Для изготовления используется специальная вулканизированная резина, внутри которой проходит текстильная нитка. К преимуществам такого гофрированного шланга относится:
- Низкая стоимость.
- Простой монтаж.
- Высокая прочность.
- Максимальная рабочая температура — 50 градусов.
Наибольшей популярностью пользуются изделия, похожие на шланги, предназначенные для воды. С внешней стороны их закрывает оплётка из стальных нитей. Внутренняя часть сделана из полимерных материалов. Получается металлорукав, отличающийся от водопроводного жёлтыми нитями, вплетёнными в оплётку.
Применение гофрированного металлошланга запрещено в некоторых европейских странах. В России газовики также советуют не пользоваться этими изделиями или проводить их эксплуатацию с соблюдением повышенных мер безопасности.
Расположенный внутри шланга пластик подвергается деструкции. Он начинает разрушаться аналогично резине. Металлическая оплётка отлично проводит электрический ток, поэтому для подключения этого рукава необходимо использовать специальные диэлектрические прокладки.

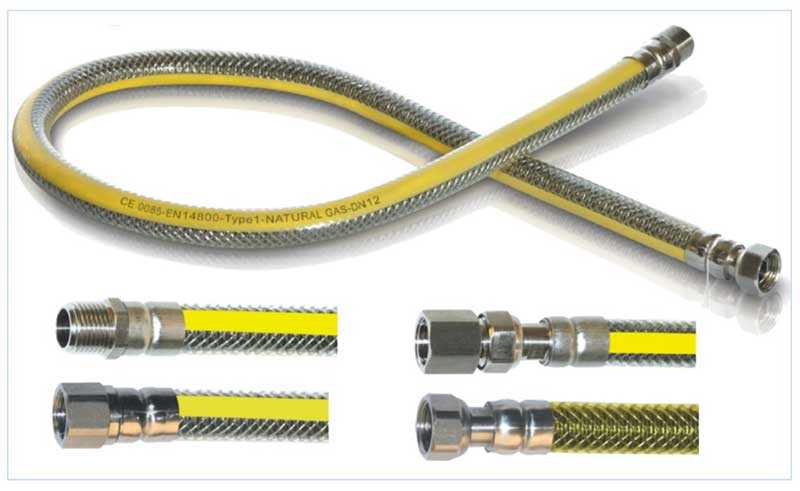

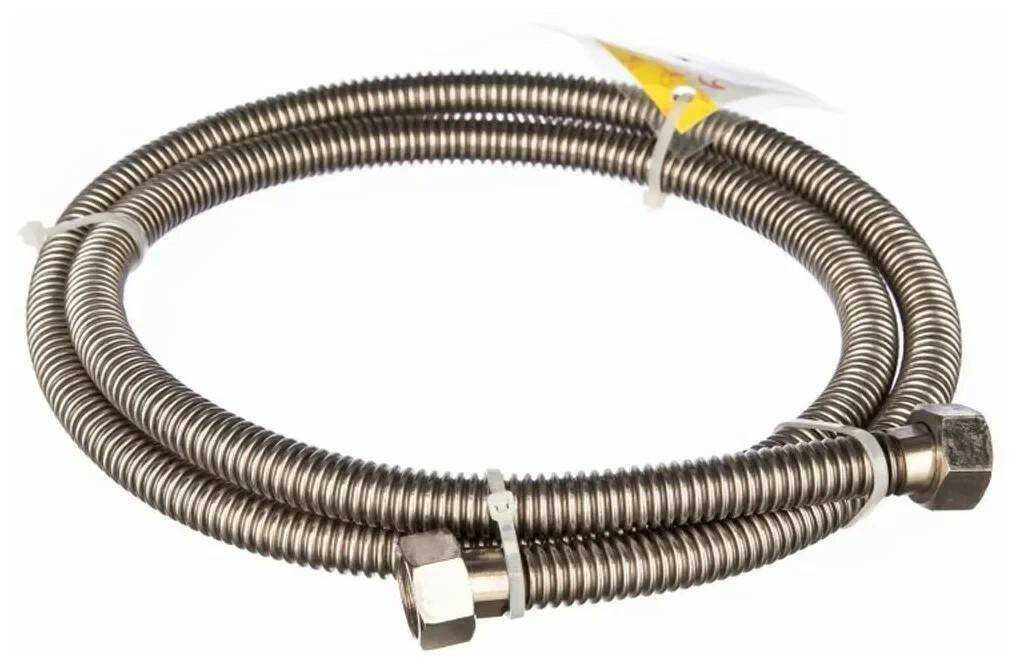

Сильфонный металлорукав
Газовый шланг — какой лучше выбрать из возможных вариантов, могут подсказать специалисты газовой службы. Они рекомендуют устанавливать сильфонный газовый шланг. Это изделие рассчитано на срок, превышающий 25 лет. Рукав очень легко подключить к колонке, любому котлу.
Чтобы подсоединить плиту, оснащённую электророзжигом, между краном и сильфоновым рукавом необходимо создать изолирующее соединение.
Сильфоном называется оболочка, сделанная из разного материала (например, нержавейка), имеющего высокую плотность и повышенную прочность. Сильфон может выдержать высокую температуру, внешние нагрузки и высокое напряжение.
Металлорукав легко сгибается. Он свободно выдерживает высокое давление (6 атм.). Рабочий диапазон температуры сильфонового гофрированного металлорукава составляет от минус 50 до +200 градусов.
Единственным недостатком является стоимость рукава: она примерно в пять раз выше цены обычных газовых шлангов.
Современная промышленность изготавливает сильфонные гибкие шланги с оригинальным полимерным покрытием. Рукав получает надёжную защиту от коррозии, а также от кислот, выдерживает высокую температуру
Кроме того, полимерное покрытие является отличным электроизоляционным слоем, что очень важно при эксплуатации современных плит, оснащённых подсветкой, электророзжигом и грилем
К основным преимуществам сильфонных металлорукавов можно отнести:
- Материал изготовления — нержавеющая сталь.
- Отвечает установленным стандартам.
- Полимерное покрытие надёжно защищает изделия от любого внешнего воздействия.
- Газоснабжение остаётся целым в любых экстремальных условиях.
- Гарантийный срок — более 30 лет.
- Металлорукав может работать при напряжении более 1500 В.

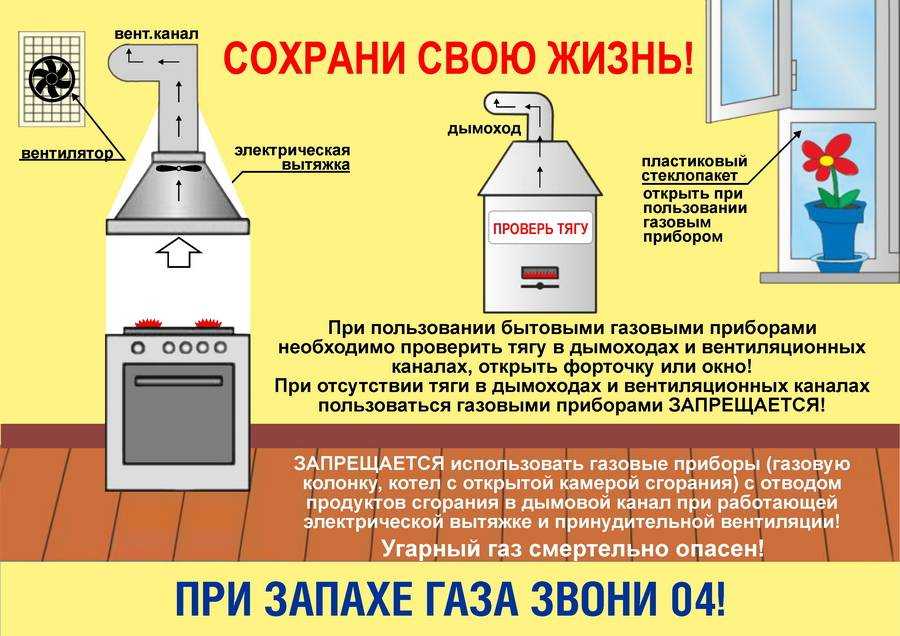

Правила безопасности
Резиновые шланги рекомендуется менять каждые 2 года
Применение сильфонных газовых шлангов или других типов изделий требует соблюдения правил безопасности:
- Рукав нужно регулярно менять, если на нем появились механические повреждения или закончился срок годности. Нельзя применять изделия, у которых эксплуатационный период менее 10 лет. Резиновые варианты меняются каждые 2 года.
- Возле газовых приборов, а также элементов их подсоединения запрещено осуществлять сварочные или паяльные работы. Нужно защитить их от воздействия конденсата или его скопления.
- Проверку герметичности проверяют ежемесячно. Для этого соединения и трещины на шланге обрабатываются мыльным раствором. При наличии утечки в этих местах надуваются пузыри.
- Металлические шланги изолируются. Они не должны контактировать с проводами или бытовыми приборами.
- Соединяющая трубка располагается на видном месте, чтобы каждый раз ее можно было осмотреть.
- Шланг запрещено окрашивать. В этом случае материал быстрее растрескивается.
- Если газовые трубы стальные, не стоит применять шланги с медными наконечниками.
- Изделие должно иметь покрытие, которое защитит его от воздействия высоких температур, коррозийных процессов.
- Шланг должен отвечать характеристикам газовой смеси.
Рукава нельзя перекручивать, перегибать.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Нюансы проведения монтажных работ
Стоит помнить о том, что гибкая газовая подводка обязательно должна быть установлена только лишь специалистами. Следует исключить перегиб шланга, если же такая необходимость возникнет, то необходимо следить за тем, чтобы радиус не достиг минимального уровня, установленного документацией. Перед тем как гайки будут подсоединены к потребителю, следует придать проводке требуемую конфигурацию. Проводка не должна изгибаться на участке, который располагается ближе, чем в 7 сантиметрах от накидной гайки. Это верно в том случае, если она присоединена к газовому прибору. Подводка гибкая армированная ни в коем случае не должна натягиваться, следует исключить перекручивание шланга. Если есть необходимость в применении то их стоит эксплуатировать исключительно с плоскими прокладками. Для того чтобы исключить возможность прорыва прокладок, не следует перетягивать гайки. Если было замечено повреждение, то следует осуществить замену целиком.
Разница между водопроводным и газовым шлангом
Для простого пользователя, никогда не интересовавшегося темой, такое оборудование отличается исключительно внешними атрибутами. Но заглядывая глубже, можно увидеть, что использование изделий не на своем месте может привести к серьезной аварии. Если на месте водопроводного окажется газовый шланг, то максимальный урон получит интерьер комнаты и соседи из-за неизбежного затопления, но эксплуатация водопроводного в структуре газопровода, может привести к непоправимые последствия.
На первый план выходит именно материал и конструкции этих инструментов. Что говорить, когда даже патрубки для газа редко бывают универсальными. Различия в продуктах обширны, а в конструкции всегда предусматривается агрегатное состояние вещества:
- Первое, что различает эти изделия — желтый цвет. Газовая трубка всегда имеет желтую маркировку или окантовку вокруг материала. Изделия для водопровода же снабжаются красным или синим цветами по аналогии с температурой воды, проходящей по ним.
- Вторым показателем выступает паспорт изделия. Он более развернуто расскажет пользователю о товаре. Метод изготовления и материал могут быть разными, как и его характеристики, поэтому не лишним будет уточнить эти нюансы в специальной макулатуре.
- Третий нюанс — паронитовая прокладка. Если покупать у официальных поставщиков или в специализированных магазинах, помимо документа, к газовому шлангу всегда идёт специальный уплотнитель.
Достоверные признаки подделки
Независимо от вида гибкого шланга для газа перед покупкой следует убедиться в подлинности товара. Дело в том, что в последнее время участились случаи брака и подделок, запускаемых в продажу китайскими производителями.
Объектами фальсификации обычно становятся известные европейские бренды. Разница в качестве оригинала и подделки бывает колоссальной.
Перестраховаться и отличить качественный продукт от фальсификата возможно.
Для этого необходимо:
- уделить время тщательному визуальному осмотру;
- проверить, соответствуют ли технические характеристики тем, которые указаны в паспорте изделия;
- потребовать у продавца предъявить сертификаты качества, подтверждающие безопасность устройства, предназначенного для работы со взрывоопасным веществом;
- не покупать товар по подозрительно низкой цене, нехарактерной для изделий этой категории.
В структуре контрафактного товара могут присутствовать опасные химические или радиоактивные примеси. Бракованные шланги недолговечны и нередко служат причиной взрывов.
Газовый шланг
https://youtube.com/watch?v=ndhN28GR9BQ
С момента появления первых газовых приборов и до недавнего времени их подключали только стальными трубами.
Сейчас все кардинально изменилось: в обиход прочно вошли гибкие газовые шланги, которые уже успели практически вытеснить своих устаревших предшественников. Они гораздо удобнее в эксплуатации, проще и быстрее подключаются к магистрали.
Не знаете какой тип шланга выбрать из предлагаемого рынком ассортимента? Давайте будем разбираться вместе – в статье рассмотрены основные виды изделий, применяемых для подключения газа, выделены их преимущества и недостатки.
Также мы приводим полезные рекомендации по выбору лучшего варианта гибкой подводки. Материал дополнен видеосоветами и наглядными фото с изображением шлангов из различных материалов.
Как выбрать оптимальный вариант?
Выбор шланга для подключения плиты к газопроводу – задача непростая и очень ответственная, ведь вы рискуете сохранностью своего жилища и жизни, а также.
Чтобы из всего многообразия, описанного выше, выбрать подходящий вариант, необходимо определиться с несколькими параметрами:
Длина шланга. В подключенном состоянии он должен немного провисать – настолько, чтобы плиту можно было отодвинуть для уборки или если за неё что-нибудь упадет. Установка шланга натянутым недопустима – это опасно. Самые популярные размеры – от 1 до 2 м, но существуют изделия от 40 см, а максимальная длина отечественных шлангов достигает 4,5 и даже 7 метров.
Тип соединения. На одном конце шланга, который прикручивается к плите, всегда будет гайка со внутренней резьбой – «мама», а вот на другом конце, со стороны газового крана, может быть либо такая же гайка, либо штуцер с наружной резьбой – «папа»
Обратите внимание, какой разъём у вашего газового крана.
Диаметр соединения. Чаще всего используются полудюймовые гайки, но встречаются и на ¾ дюйма, и более экзотические варианты
Перемеряйте резьбу на своём оборудовании.
Металл соединения. Избегайте контакта белого металла (стали) с желтым (латунью) – это небезопасно.
Диаметр сечения шланга для полноценной работы всех конфорок должен быть не менее 1 см.
Посмотрите, какой выход на вашей плите. Если он угловой – отлично, если же направлен в стену – это может быть опасно. Шланг, накрученный напрямую на такой выход, может заламываться, когда плита задвинется к стене, а это чревато не только слабым напором газа, но и утечкой. Чтобы избежать такой ситуации, приобретите дополнительно металлический штуцер-уголок. Если на плите 2 выхода, понадобится ещё и заглушка.
Оцените свои финансовые возможности. Помните, что дорогие шланги будут не только безопаснее и красивее, но и прослужат в разы дольше.
Если шланг может касаться микроволновки, посудомоечной машины или другого электрооборудования, изоляция обязательна. Выбирайте ПВХ рукав или сильфонный шланг с полимерным напылением.
Для использования на даче, с газовым баллоном, можно приобрести и недорогой резиново-тканевый шланг – он будет удобнее и скорее найдется с нужным диаметром
Обращайтесь только в специализированные магазины и требуйте сертификаты качества на товар – это ваше право и гарантия безопасности.
Не верьте предложениям купить фирменный рукав за полцены – скорее всего это низкокачественная китайская подделка. Но и не отказывайтесь от покупки только из-за того, что она сделана в Китае – многие бренды переносят своё производство сертифицированных товаров в эту страну, не снижая контроля и стандартов качества.
Посмотрите, как соединен штуцер с оплеткой. Пайка или цельнолитое изделие – отлично, клей – плохо.
Ознакомьтесь с гарантийным сроком и сроком эксплуатации в паспорте изделия, сопоставьте их с типом шланга и ценой.
Кроме того, покупая дорогой фирменный сильфонный газовый шланг, опасайтесь подделки. Внимательно осмотрите изделие – оно должно быть аккуратным, с незаметными швами, без изъянов, даже мелких.
Обязательно должна быть желтая маркировка. Даже на резиновых шлангах на видном месте клеится желтая бирка, на других же она может присутствовать в оплётке, окраске верхнего слоя, на упаковке. Без такой маркировки легко перепутать шланги для газа и для воды, а вторые начнут «травить» газ если не сразу, то через месяц
Загляните в технический паспорт и проверьте соответствие описания действительности. Требуйте сертификат качества или хотя бы его копию. Слишком низкая цена должна насторожить, но и нормальная рыночная цена не является гарантией качества.
Производители резиновых газовых шлангов
№ 3 — Русло
Газовый шланг Русло
Эта компания на российском рынке активно работает уже более 10 лет. Ранее она лишь продавала различные комплектующие, помогающие обеспечить водо- и газоснабжение, но сейчас запустила и собственное производство подводк для газа, которое расположилось в Санкт-Петербурге.
Продукция Русло сертифицирована и соответствует всем требованиям и стандартам ГОСТ, имеет различные документы, подтверждающие качество, надежность и безопасность. Бренд активно сотрудничает с газовыми службами, подрядчиками, рядом организаций, занимающихся строительством.
Газовые шланги, производимые этим брендом — недорогие, надежные, соответствуют требованиям ГОСТ, выполнены из плотной армированной резины, но гибкие и удобные при подключении. Они защищены от воздействия искр и возгорания газа, проходящего по ним. Сейчас такие шланги можно купить во всех магазинах в крупных газифицированных городах РФ.
Плюсы
- российский бренд
- есть все сертификаты
- безопасность
- доступность — купить можно в любом магазине
- толстая армированная резина в шлангах
- шланг не требует диэлектрической вставки
Минусы
не обнаружено
Цены на газовые шланги Русло
резиновые газовые шланги Русло
№ 2 — Акваэлка
Газовый шланг Акваэлка
Этот бренд тоже российский, и он также специализируется на выпуске гибких шлангов для водо- и газоснабжения. Производство находится в Подольске. На рынке бренд уже более 20 лет. Все это время он занимается лишь производством газовых шлангов, гибких подводов, сифонов, шлангов для стиральных машин, так что опыта ему не занимать.
Производство шлангов здесь полностью автоматизировано и происходит на испанском оборудовании последнего поколения. Производительность предприятия и качество продукции на высоте. Причем бренду уже доверяют некоторые другие страны — продукция отправляется и за рубеж. Газовые шланги от Акваэлки можно покупать смело, не переживая, что они подведут.
Плюсы
- российский бренд
- сотрудничает с другими странами
- давно на рынке
- качественная продукция
- выгодная стоимость шлангов
- жесткий контроль качества
Минусы
не обнаружено
Цены на газовые шланги Акваэлка
резиновые газовые шланги Акваэлка
№ 1 — МастерПроф
Газовый шланг МастерПроф
Эта компания — пока что один из лидеров на российском рынке, если говорить о регулярных поставках различных разновидностей инженерной сантехники. Причем бренд достаточно молодой — появился он в 2012 году. Он настроен на сотрудничество с DIY сетями в РФ, среди которых — известные Castorama, Leroy Merlin, Петрович и т.д. Всего около 70 сетей.
Производство МастерПроф — массовое, автоматизированное, работающее без перерывов. Именно это позволяет ему не прерывать поставки шлангов в крупные магазины. При этом качество продукции ничуть не страдает, а цена на нее приемлемая. Есть все необходимые сертификаты, подтверждающие надежность шлангов, а также производитель предоставляет длительный срок гарантии в два года на них. Именно поэтому бренду и доверяют покупатели: его продукцию выбирают как обычные жители городов, так и строительные компании и ряд других организаций.
Плюсы
- длительная гарантия
- один из крупнейших поставщиков
- сотрудничает с крупными сетевыми магазинами
- приятная стоимость продукции
- высокая надежность
Минусы
не обнаружено
Правила безопасности
Многие пользователи совершенно не компетентны именно в этих вопросах, поэтому наш долг напомнить им постулаты безопасности:
- шланг должен постоянно быть доступен и находиться на виду — его нельзя закрывать посторонними предметами;
- кроме него к плите должен подводиться только провод для подсветки в духовом шкафу;
- на его поверхность нельзя наносить лакокрасочное покрытие;
- шланг в подключенном состоянии должен свободно провисать, а не быть в натянутом положении — это может послужить его разрыву;
- при покупке и установке этого изделия заранее высчитайте, на какое расстояние вы будете отодвигать плиту во время генеральной уборки или во время перестановки мебели на кухни, учитывая, что максимальная длина его не более 4,5 метра;
- не допускайте перегиба или скручивания изделия;
- шланг лучше заменить немного раньше предельного срока его эксплуатации, не дожидаясь, когда произойдет утечка газа с негативными последствиями.
При ремонте газопровода с применением сварки изделие необходимо отключить, а плиту отодвинуть на максимальное расстояние, закрыв ее заднюю часть куском прочной ткани для защиты от искр. Чем бережнее вы будете эксплуатировать шланг, тем большая безопасность будет соблюдена на вашей кухне. Подробно правила эксплуатации газовых плит изложены здесь. Для закрепления вышеизложенного посмотрите это видео:
Лучшие сильфонные шланги
ELKA 4701500
Производитель предлагает много вариантов газовых подключений, среди которых можно найти много стоящих предложений. Поэтому товары бренда часто располагается в топе и даже среди сильфонных он нашел свое место. В основе лежит нержавеющий сплав стали. Износостойкая модель, способная расположиться и в уличных соединениях. Рабочие температуры от -40 до 120 градусов. Со слов производителя, антикоррозийные свойства гаек обладают поразительной устойчивостью. Стойкость к давлению у него в 1.2 МПа. Стенки рукава также невосприимчивы к нагреву от токов. Спирали в идеальном диаметре, что не позволяет изменять толщину основания в местах сгибов.
Цена: от 161 руб.
газовый шланг ELKA 4701500
Достоинства:
- Соотношение цена/качество;
- Устойчивость к коррозии;
- Срок службы выше 15 лет;
- Отличные показатели рабочей температуры.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
СТМ 3670581
Хороший шланг, чуть более высокой цены, относительно прошлого. Отличие в выдерживаемом давлении в 1МПа, хотя температуры для работы такие же: -40 до 120 градусов. Тип подключения: гайка-гайка, с размерами ½ дюйма. Срок службы составляет 15 лет, в комплекте также прорезиненные уплотнители, которые, пока что, не имели браков или отзывов о низком качестве. Отличная гибкость, но изменений в толщине и прочности на месте сгибов не появляется.
Цена: от 230 руб.
газовый шланг СТМ 3670581
Достоинства:
- Соотношение цена/качество;
- Не меняет толщины в местах сгибов;
- Большой диапазон рабочих температур;
- Срок службы в 15 лет.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Юди Rus/Fix
Шланг российского производства. Соблюдены все нормативы, установленные европейскими производствами. Выдает качественное и прочное подключение к газопроводным магистралям. Отлично подходит для квартирного использования. Его длина доступна от 1.2 до 5 метров. Рабочие температуры от -40 до 200 градусов, что является рекордом в рейтинге. Также способен обеспечивать соединения снаружи частных домов за счет антикоррозийных покрытий у крепежных гаек, а основа выполнена из нержавейки. Но проблема в том, что покрытие выветривается в условиях улицы, что приведет материал в негодность. Справедливости ради, прочность на изгибах не теряется.
Цена: от 569 руб.
газовый шланг Юди Rus/Fix
Достоинства:
- Большой выбор длины;
- Высокий порог рабочих температур;
- Качественная сборка;
- Нержавейка в основе конструкции.
class=’s-article__points-list’>
Недостатки:
- Антикоррозийная оболочка выветривается;
- Высокая цена.
class=’s-article__points-list’>
Виды газовых шлангов
Если рассматривать все , то можно разделить их на три больших вида, которые отличаются между собой по материалу своего изготовления:
- Резинотканевые элементы;
- Резиновый рукав с металлической оплеткой;
- Сильфонные подводки.
Резинотканевые рукава из всех трех являются самыми мягкими. Пожалуй, это качество можно назвать его отрицательной стороной, так как механическая жесткость находится на самом минимальном уровне. Большим преимуществом можно назвать то, что резиновые изделия не проводят электрический ток.
Самым популярным сегодня можно назвать резиновый шланг с металлической оплеткой. Причина распространенности и популярности банальна – низкая стоимость. Газовый рукав такого типа отличается от таких же подводок, но для воды, только тем, что на его поверхности присутствует желтая полоса, что можно увидеть на фото выше. А шланги для воды этого типа имеют красные и синие полосы. Такой элемент изображен на фото ниже:
Подводка для газа сильфон является самым надежным и жестким из всех трех видов. При этом такой рукав имеет самую высокую стоимость. Вся нормативная документация рекомендует шланг именно этого типа. Обусловлено это тем, что такая гибкая подводка отлично переносит большое давление, создаваемое газовым потоком. Гибкая подводка типа сильфон будет представлена на изображении ниже.
Признаки подделки
Независимо от типа газовой трубки во время покупки нужно определить, что это не подделка. Чтобы избежать выбора фальсификата, нужно руководствоваться такими правилами:
- Внимательно осмотреть изделие. Его стенки должны быть равномерными. Не стоит брать варианты с видимыми механическими повреждениями, даже если они незначительны. Через минимальную трещину газ будет просачиваться в помещение, что может привести к взрыву или отравлению.
- Сравнить реальные параметры с указанными в техническом паспорте.
- Внимательно рассмотреть сертификат качества, который должен предъявить продавец по требованию клиента. В нем указывается, можно ли применять изделие для работы со взрывоопасными веществами.
- Не выбирать слишком дешевые изделия.
Критерии оптимального выбора
От правильного выбора изделия часто зависит дальнейшая сохранность жилища. Поэтому задача по приобретению предстоит серьёзная, с большой ответственностью. Но существуют рекомендации, которые значительно сужают круг поиска и впоследствии облегчают покупку.
Последовательность действий по выбору шланга:
- Измерить расстояние от магистрали до плиты. Шланг ни в коем случае не должен оставаться в натянутом положении. Лучше всего, когда он немного провисает. Это обезопасит соединение при вынужденном передвижении плиты. Например, при уборке. Это нетрудно обеспечить, поскольку длина газового шланга для плиты максимально доходит 7 метров.
- Необходимо рассмотреть разъёмы газовых кранов. Приёмных на плите и на выходе с магистрали. Потому что стандартный шланг имеет разную комплектацию. Бывает, что обоих концах располагается гайка с резьбой внутри. Есть модели с гайкой и со штуцером.
- Также нужно замерить диаметр штуцеров и на оборудовании, и на магистрали. Обычно применяются полудюймовые гайки, но возможны исключения.
Штуцера на газовом патрубке Источник allegroimg.com
Резиновые рукава
Данный тип гибкой подводки представляет собой резиновый (каучуковый) или полимерный шланг, который для защиты от внешних воздействий достаточно плотно оплетается металлическими жилами или нитями, при этом в качестве материала оплётки зачастую используется нержавеющая сталь или алюминий. На обоих концах гибкой подводки такого типа устанавливают металлические втулки или фитинги, которые в свою очередь обжимаются металлической гайкой. От качества соединения резинового шланга в оплётке с металлическими втулками зависит герметичность и надёжность резиновой гибкой подводки. Поэтому необходимо приобретать резиновые рукава только известных, проверенных временем фирм производителей. Отметим, что такая подводка для газа отличается невысокой ценой, доступной практически всем потребителям, но в то же время она значительно проигрывают по своим прочностным и эксплуатационным характеристикам другому типу гибкой подводки — сильфонному. Напротив, что касается применения водяной подводки в коммунальном хозяйстве, то гибкая подводка для воды с металлической оплеткой имеет на сегодняшний день самое широкое распространение, полностью отвечая всем нормам эксплуатации сантехники.
Эксплуатационные параметры сильфонных подводок
Нержавеющая сталь является очень надёжным и долговечным материалом. Она имеет устойчивость к коррозийным воздействиям и агрессивным химическим соединениям, а также обладает резистентностью к температурным колебаниям. Рассмотрим подробнее характеристики гофрированных сильфонных подводок из нержавейки:
- эксплуатационный срок сильфонных моделей может достигать 20 лет (а в некоторых случаях — больше);
- температурные показатели, которые способны выдерживать сильфонные модели варьируют от −40 до +200 °C;
- эксплуатационное давление таких изделий разнится в зависимости от показателя сечения шланга и толщины его стенок, однако, в большинстве случаев сильфонные модели из нержавеющей стали способны выдерживать от 1,5 МПа до 3 МПа.
Кроме этого, стоит отметить, что самой надёжной деталью, которая входит в состав сильфонной гибкой подводки, является специальная уплотнительная прокладка. Уплотнительная прокладка изготавливается из следующих материалов:
- паронит;
- фторосодержащий полимер;
- медь.
Сильфонные подводки выпускаются также и для подключения газовых приборов, такие шланги имеют покрытие желтого цвета
Уплотнительный элемент, как правило, испытывает такое же давление, как и само сильфонное приспособление. Исходя из этого, специалисты рекомендуют применять уплотнительные прокладки, обладающие толщиной не менее 2,5 мм.
Отличные эксплуатационные характеристики нержавеющей стали делают сильфонный шланг для воды универсальным приспособлением. Эти изделия разрешено использовать для:
- коммуникаций холодного и горячего водоснабжения;
- отопительных коммуникаций;
- газопроводов.
Подключение водопровода
По той же технологии, как и подключение к газопроводу, следует осуществить врезку тройника к системе водопровода. Если используется металлическая труба, то следует установить далее монтируется Как и в первом случае, необходимо провести разметку пути от колонки к водопроводу, чтобы осуществить соединение с трубой.
Рядом с оборудованием следует установить солевой фильтр, после идет магнитный фильтр. Изучая правила установки газового оборудования, вы сможете отметить, что нужно наличие Он необходим, чтобы прибор прослужил дольше. После этого газовая колонка должна быть подключена к системе горячего водоснабжения.
Инструкции по безопасному подключению
При наличии хотя бы минимальных навыков, подключить газ к прибору можно своими руками.
В работе необходимо придерживаться следующих правил:
- длину подводки подбирать с учетом расстояния, на которое будет предположительно передвигаться оборудование;
- располагать устройство в месте, доступном для визуального осмотра, не скрывая его под полом или в стене;
- убедиться в отсутствии других подключений на приборе (исключение – провод, выполняющий функцию подсветки в духовом шкафу плиты);
- не окрашивать изделие, так как это приводит к быстрому растрескиванию материала;
- пользоваться газовыми рукавами стандартных размеров, предусмотренных установленными ГОСТами нормативами;
- не провоцировать электролитические повреждения, соединяя медные наконечники со стальными (безопасные сочетания: сталь-сталь, латунь-медь);
- избегать перекручивания, изгибов и натяжек рукава;
- не подвергать соединения высоким температурным воздействиям (пайка, сварка).
В многоэтажных домах установлен общий газовый стояк, у которого есть ответвления с кранами на концах. Они присутствуют в каждой квартире и называются опуском.
На первом этапе работы подготавливается помещение и перекрывается подача газа в сети. Затем оборудование, будь то колонка или плита, выставляется на место монтажа и тщательно выравнивается.
После этого нужно наложить уплотнитель на штуцер шланга и закрутить его в кран на опуске. Если резьба на приборе не соответствует диаметру рукава, потребуется переходник, который тоже уплотняется. Далее шланг подсоединяется к оборудованию.
В конце тестируют герметичность соединительных элементов, открыв кран. Это легко сделать с помощью обыкновенной мыльной эмульсии и небольшой кисточки.
При обнаружении недостаточной плотности соединений слегка свинчивается ручка крана и проверяется намотка. Последний шаг – диагностирование функциональности оборудования и подачи газа.
Самое верное решение в случае недостаточной уверенности в собственных силах – обратиться к газовщикам. Специалисты выполнят подключение с соблюдением всех норм, что даст гарантию на исправную, безопасную и надежную службу системы в течение многих лет.
На нашем сайте есть подробные инструкции по замене газового шланга и по подключению различного газового оборудования.
Предлагаем вам ознакомиться с этими материалами:
Разновидности и краткое описание

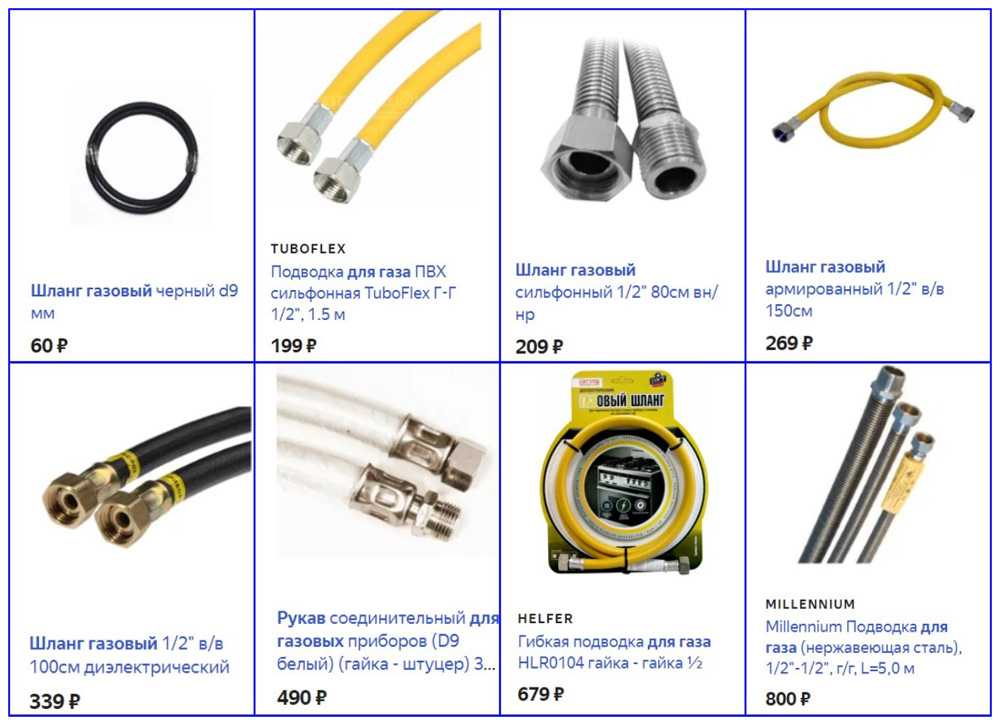

Как уже было сказано, сегодня можно видеть три вида подводок для газового оборудования. Классификация делается на основе материала, из которого изготовлены эти элементы:
- Шланг резиновый, который сделан из прочной резины с армированием его нитками. Такое изделие часто называют резинотканевым. Обладает неплохими эксплуатационными характеристиками. Из всех трех видов этот самый мягкий, то есть имеет наименьшую жесткость, поэтому стоит меньше остальных;
- Трубка из нержавеющей стали – армированный шланг. По внешнему виду напоминает водопроводные трубки. Изготавливается из проволоки, которая в свою очередь, сделана из нержавеющей стали. Сама оплетка имеет желтую полосу, что указывает на предназначение — подводка для газового оборудования;
- Сильфонная подводка. Данный тип имеет самую высокую стоимость, так как изготовлен из металлической гофры, которая способна растягиваться и сжиматься. Имеет самый высокий запас прочности. Именно этот вид подводок рекомендован всеми нормативными документами.
Гибкая подводка газа
На сегодняшний день данные три вида остаются актуальными. Хотя про резиновые шланги уже можно забыть, так как используются они сегодня крайне редко. Связано это со многими техническими моментами, а также ограничениями по эксплуатации, о которых речь будет идти немного ниже.
Схема подключения газовой плиты
Когда нужный шланг куплен, то можно либо пригласить мастера, либо попытаться самим подключить газовую плиту. Сначала нужно найти выход, который есть у самого бытового прибора, и посмотреть, какой он формы — бывает угловой и прямой
На это стоит обратить внимание — шланг во время эксплуатации не должен изгибаться! Если выход прямой, а труба-магистраль расположена в стороне, то потребуется приобрести специальный угольник с резьбой. Не забудьте воспользоваться во время подключения и специальной прокладкой из паронита — тонкого композиционного материала
Кстати, паронитовая прокладка идет в комплекте со шлангом. Изделие прикручивается рожковым ключом к выходу плотно, но и усердствовать не стоит. Прокладка позволит снизить риск утечки газа.
Схема подключения газовой плиты
Кстати, газовая труба обычно находится где-то в углу кухни. И к ней приваривается шаровый кран, к которому и крепится в итоге наш шланг. На него как раз и накручивается или вкручивается гайка шланга.
Важно проверить наличие утечки топлива. Чтобы узнать, есть она или нет, нужно взять мыльную пену, нанести ее кисточкой на места стыковки и включить подачу
Нет пузырей — нет утечки.
Правильная схема установки газовой плиты
Основы безопасности
И напоследок — несколько аспектов, которые нужно учитывать во время использования газового шланга. Они — залог вашей безопасности.
При подключении газового шланга соблюдайте требования безопасности
Подводка должна располагаться так, чтобы к ней можно было подобраться в любой момент.
Нельзя ничем закрывать и занавешивать шланг «для красоты».
Желательно регулярно очищать изделие от пыли и мусора.
Нельзя располагать шланг внатяжку — он должен слегк провисать.
Если печь вдруг нужно подвинуть, то перед этим важно перекрыть шаровой кран подачи газа.
Нельзя гнуть и перекручивать шланг.
Нельзя делать никаких дополнительных стыков и удлинений.
Приваривать или припаивать шланг к выходу из магистрали нельзя.
Нужно регулярно менять изделие на новое, ориентируясь на срок использования установленного варианта.
Нужно следить, чтобы подводка не лежала в сыром месте, где она может начать ржаветь.
