Теплоотдача радиаторов отопления таблица

Теплоотдача биметаллических радиаторов: устройство приборов, способы и место подключения

Это будет зависеть от типа и качества материала используемого при изготовлении радиаторов. К основным разновидностям причисляют:

• из чугуна;
• из биметалла;
• из алюминия;
• из стали.

Каждый из материалов обладает некоторыми недостатками и рядом особенностей, поэтому для принятия решения понадобится рассмотреть главные показатели более детально.

Изготовленные из стали

Прекрасно функционируют в сочетании с автономным отопительным устройством, которое предназначено для обогрева существенной квадратуры. Выбор стальных радиаторов отопления не считается прекрасным вариантом, так как существенного давления выдержать они не в состоянии. Крайне устойчивы к проявлениям коррозии, легкие и показатели теплоотдачи вполне удовлетворительны. Имея несущественное проходное сечение, забиваются они достаточно редко. А вот рабочим давлением принято считать 7,5-8 кг/см 2, в то время как сопротивляемость возможным гидроударам всего 13 кг/см 2. Теплоотдача секции составляет 150 вт.

Сталь

Изготовленные из биметалла

Они лишены недостатков, которые встречаются у алюминиевых и чугунных изделий. Наличие сердечника из стали является характерной особенностью, что позволило достигнуть колоссальной стойкости давления в 16 – 100 кг/см 2. Теплоотдача биметаллических радиаторов составляет 130 – 200 Вт, что по показателям приближено к алюминиевым. Имеют небольшое сечение, поэтому со временем проблем с загрязнением не наблюдается. К существенным недостаткам можно смело отнести непомерно высокую стоимость изделий.

Биметаллический

Изготовленные из алюминия

Подобные устройства имеют массу преимуществ. Они обладают превосходными внешними характеристиками, к тому же не требуют особого ухода. Достаточно прочны, что позволяет не опасаться гидроударов, как в случае с чугунными изделиями. Рабочим давлением принято считать 12 – 16 кг/см 2, в зависимости от используемой модели.

К особенностям также можно отнести проходное сечение, которое приравнивается или меньше диаметра стояков. Это позволяет теплоносителю циркулировать внутри устройства с огромной скоростью, что делает невозможным отложение осадков на поверхности материала.

Большинство ошибочно полагают, что слишком маленькое сечение неминуемо приведет к низкому показателю теплоотдачи.

Алюминиевый

Это мнение ошибочно хотя бы потому, что уровень теплоотдачи алюминия гораздо выше чем, например, у чугуна. Сечение компенсируется площадью оребрения. Теплоотдача алюминиевых радиаторов зависит от различных факторов, в том числе и от используемой модели и может составить 137 – 210 Вт.

Вопреки приведенным выше характеристикам, не рекомендуется использовать подобный тип оборудования в квартирах, так как изделия не способны выдержать резких температурных изменений и скачков давления внутри системы (во время прогона всех устройств).

Материал алюминиевого радиатора очень быстро разрушается и последующему восстановлению не подлежит, как в случае использования другого материала.

Изготовленные из чугуна

Необходимость в регулярном и очень тщательно уходе.Высокий показатель инертности является чуть ли не главным преимуществом чугунных радиаторов отопления. Уровень теплоотдачи так же неплох. Нагреваются подобные изделия не быстро, при этом отдают тепло они также довольно долго. Теплоотдача одной секции чугунного радиатора приравнивается к 80 – 160 Вт. А вот недостатков здесь очень много и главными принято считать следующие:

1. Ощутимый вес конструкции.
2. Практически полное отсутствие способности к сопротивлению гидроударам (9 кг/см 2).
3. Заметная разница между сечением батареи и стояков. Это приводит к замедленной циркуляции теплоносителя и довольно быстрому загрязнению.

Теплоотдача радиаторов отопления в таблице

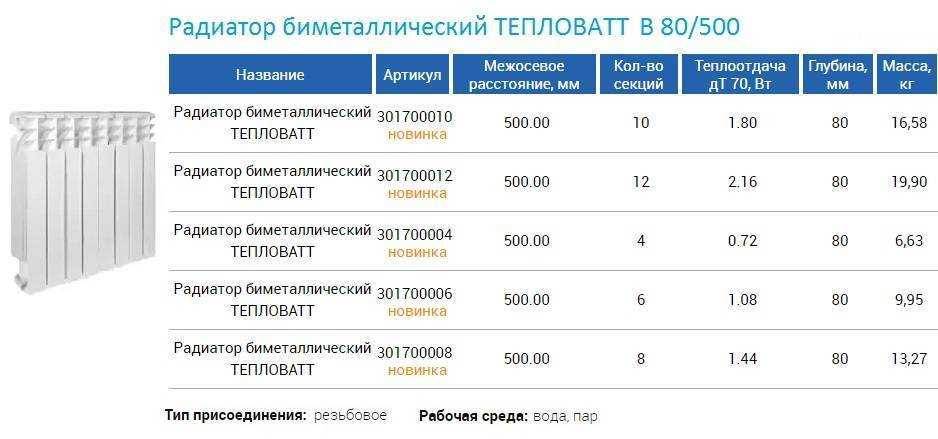

Параметры биметаллических радиаторов

Технические параметры биметаллических радиаторов обусловлены спецификой их конструкции – в легком алюминиевом кожухе располагается стержень из антикоррозийной стали, соприкасающийся с теплоносителем. Такой симбиоз материалов дает им антикоррозийную устойчивость, высокую теплоотдачу и небольшой вес, чем облегчается процесс монтажа.

Из минусов можно отметить дороговизну и малую пропускную способность.

Как выполнить расчет радиаторов

Для того чтобы определить, какова должна быть мощность батарей и сколько их нужно приобрести, используется специальная формула. Она выглядит следующим образом:

Q — мощность изделия, k — коэффициент теплопередачи радиатора, А — площадь поверхности отопительного прибора, которая представлена в кв. м. ΔT – температурный напор теплоносителя.

Из этой формулы можно найти любое значение, если известны остальные показатели. В результате, определяется КПД батарей, а также их количество, которое необходимо для обогрева определенного помещения в зависимости от его площади и других параметров.

Пример определения показателей:

Например, важно определить, сколько нужно купить изделий для площади в 15 кв. метров

Для этого выполняются следующие действия – 1,5*1,15=1,725 кВт. После этого нужно прийти в подходящий магазин, чтобы выбрать оптимальные радиаторы

Обращать внимание нужно на их размер, который должен подходить для определенного помещения. Дополнительно надо учитывать мощность изделий

Если в паспорте изделия указано, что k*A=31,75 ватт на 1 градус, и если предполагается, что в имеющейся системе отопления напор будет равен 35 градусов, то Q=35*31,75=1111,75 ватт. Этот показатель меньше, чем 1,725, рассчитанный ранее для определенного помещения. Если установить только этот прибор на комнату с размером 15 кв. метров, то обогрев будет недостаточным и неравномерным. Выходом из этой ситуации может быть:

• купить большее количество радиаторов, например 2;
• добавить несколько секций к имеющемуся изделию;
• выбрать другую батарею.

Расчет мощности системы отопления по площади жилья

Одним из наиболее быстрых и простых для понимания способов определения мощности отопительной системы является расчет по площади помещения. Подобный метод широко применяется продавцами нагревательных котлов и радиаторов. Расчет мощности системы отопления по площади происходит в несколько простых шагов.

Шаг 1. По плану или уже возведенному зданию определяется внутренняя площадь постройки в квадратных метрах.

Шаг 2. Полученная цифра умножается на 100-150 – именно столько ватт от общей мощности отопительной системы нужно на каждый м2 жилья.

Шаг 3. Затем результат умножается на 1,2 или 1,25 – это необходимо для создания запаса мощности, чтобы отопительная система была способна поддерживать комфортную температуру в доме даже в случае самых сильных морозов.

Шаг 4. Вычисляется и записывается конечная цифра – мощность системы отопления в ваттах, необходимая для обогрева того или иного жилья. В качестве примера – для поддержания комфортной температуры в частном доме площадью 120 м2 потребуется примерно 15 000 Вт.

Шаг 5. По уже определенным расчетным данным подбирается конкретная модель нагревательного котла и радиаторов.

Расчет площади коттеджа по его плану. Также здесь отмечены магистрали отопительной системы и места установки радиаторов

Таблица расчета мощности радиаторов по площади помещения

Следует понимать, что единственным преимуществом подобного способа теплового расчета отопительной системы является скорость и простота. При этом метод обладает множеством недостатков.

1. Отсутствие учета климата в той местности, где возводиться жилье – для Краснодара система отопления с мощностью 100 Вт на каждый квадратный метр будет явно избыточной. А для Крайнего Севера она может оказаться недостаточной.
2. Отсутствие учета высоты помещений, типа стен и полов, из которых они возведены – все эти характеристики серьезно влияют на уровень возможных тепловых потерь и, следовательно, на необходимую мощность отопительной системы для дома.
3. Сам способ расчета системы отопления по мощности изначально был разработан для больших производственных помещений и многоквартирных домов. Следовательно, для отдельного коттеджа он не является корректным.
4. Отсутствие учета количества окон и дверей, выходящих на улицу, а ведь каждый из подобных объектов является своеобразным «мостиком холода».

Так имеет ли смысл применять расчет системы отопления по площади? Да, но только в качестве предварительных прикидок, позволяющих получить хоть какое-то представление о вопросе. Для достижения лучших и более точных результатов следует обратиться к более сложным методикам.

Расчет мощности

От чего она зависит

1. Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

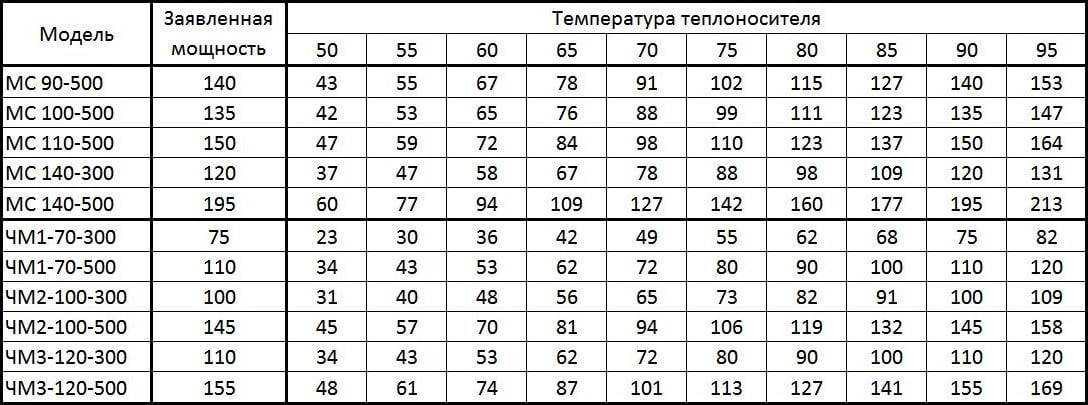

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Контакт двух стен с улицей	В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней.
Дверные и оконные проемы	Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены.

1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

• внутрикомнатный режим;
• температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

• конвекцией;
• лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Высокие радиаторы

Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.

Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.

Их размеры следующие:

• высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
• глубина – 203 миллиметра.

Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.

У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления. при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.

Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.

Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.

Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:

• высота секции 880 миллиметров;
• глубина 95 миллиметров;
• длина 80 миллиметров.

До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею.Выбор, учитывая размеры радиаторов отопления, детали на видео:

Характеристики чугунных радиаторов: преимущества и недостатки

Чтобы понять причины популярности чугунных радиаторов на протяжении столь продолжительного периода времени, стоит рассмотреть их основные характеристики. Некоторые свойства дают им преимущество перед другими видами батарей:

• Долговечность. Производители гарантируют минимальный срок службы чугунных батарей отопления от 10 до 30 лет, однако практика показывает, что в действительности он достигает 50-80 лет.
• Чугунные радиаторы отопления рассчитаны на давление от 18 атмосфер и выше, что делает возможной установку в высотных домах.
• Средняя стоимость одной секции стандартной модели МС-140 с межосевым расстоянием 500 мм составляет от 270 до 400 рублей и является самой низкой по сравнению с другими отопительными приборами (для сравнения одна секция биметаллического радиатора РБС российского производства стоит около 900-1000 рублей).
• Устойчивость к физическим и химическим воздействиям. Высокий водородный показатель, кислотность, присутствие в теплоносителе твердых частиц или ржавчины не оказывают серьезного влияния на работоспособность прибора.
• Устойчивость к коррозии. В результате контакта с водой на поверхности чугуна образуется оксидная пленка (сухая ржавчина), защищающая его от дальнейшего распространения ржавчины. Если же чугун ржавеет в каком-то определенном месте, это может свидетельствовать о появлении трещины или дефекте в литье.
• Устойчивость к высоким температурам (до 150°C), возможность использования в системах парового отопления.

Некоторые свойства можно отнести одновременно и к положительным, и к отрицательным в зависимости от конкретных условий:

• Большое сечение проточной части батареи. С одной стороны, проходы большого диаметра делают возможной установку в открытых гравитационных системах отопления, проходы дольше забиваются, промывать батареи требуется реже. С другой стороны, одна секция МС-140/500 вмещает до 1,45 литров жидкости, объем используемого теплоносителя увеличивается в разы по сравнению с алюминиевыми и стальными приборами, что требует применять для подвода трубы большего диаметра. В индивидуальных системах для нормальной циркуляции требуется установка мощных циркуляционных насосов, а на первичный разогрев такого объема котлу потребуется гораздо больше времени.
• Инертность. Чугунные батареи отопления долго разогреваются до рабочей температуры и долго сохраняют остаточное тепло. При перепадах температуры теплоносителя в системе центрального отопления такое свойство является преимуществом, но в индивидуальном отоплении инертность усложняет применение автоматических систем регулировки и требует больших затрат энергии на первоначальный нагрев.
• Основной способ передачи тепла – излучение (до 70%). По сравнению с конвекционным способом нагрев помещения происходит медленнее, но при этом воздух не пересыхает и остается более чистым и комфортным для дыхания.
• Устаревший дизайн. Чугунные батареи старого образца действительно выглядят не очень приглядно, но разнообразие современных моделей позволяет удовлетворить любой вкус.

Серьезных недостатков не так много, но они зачастую становятся главной причиной отказа от приобретения радиаторов этого вида:

• Теплоотдача чугунных радиаторов отопления ниже, чем у алюминиевых, биметаллических или стальных батарей того же размера. Тепловая мощность чугунных радиаторов отопления составляет всего 80-160 Вт для одной секции при температуре теплоносителя 90°C, в то время как у алюминиевых батарей этот показатель находится в пределах 170-210 Вт при тех же условиях. Причин этому несколько: теплопроводность серого чугуна равняется всего 50 Вт/(м*К) (при 202-236 Вт/(м*К) у алюминия), а площадь теплоотдачи одной секции – 0,1-0,25 м² (при 0,4-0,6 м² у алюминиевых).
• Вес 1 секции чугунной батареи МС-140 достигает 7,1 кг, что усложняет транспортировку и установку приборов. Однако и эту проблему можно решить, установив чугунный радиатор на декоративные ножки.

Импортные радиаторы на порядок дороже отечественных

Сравнительная таблица теплоотдачи радиаторов

Для удобства сравнения ниже представлена общая таблица теплопередачи приборов из разных материалов. Но нужно помнить, что кроме тепловых характеристик, следует сравнивать показатели давления, объема жидкости, веса. А правильный расчет количества элементов зависит от таких факторов, как площадь помещения, размер окон, средняя температура в комнате.

Материал, межосевое расстояние	Чугун, 300 мм	Чугун, 500 мм	Биметалл, 350 мм	Биметалл, 500 мм	Алюминий, 350 мм	Алюминий, 500 мм
Показатели теплоотдачи, Вт	140	160	136	204	139	183
Рабочее давление, бар	9	9	20	20	20	20
Давление опрессовки, бар	15	15	30	30	30	30
Объем теплоносителя в одной секции, л	1,1	1,45	0,18	0,2	0,19	0,27
Вес, кг	5,4	7,12	1,36	1,92	1,2	1,45

Ручные вентили

Вентили с ручной регулировкой позволяют изменять объем теплоносителя, поступающего в радиатор, за счет увеличения или уменьшения диаметра проходного отверстия.

В состав вентиля входит клапан, имеющий запорную головку. Она, в свою очередь, связана с рукояткой, на которую может быть нанесена шкала с делениями. Поворот рукоятки вызывает перемещение запорной головки и изменение объема поступающего теплоносителя в меньшую или большую сторону. Метки на шкале позволяют выставить требуемую температуру батареи.

Ручные вентили просты, надежны и недороги, однако требуют регулярного контроля.

Ведущая классификация

Это будет зависеть от типа и качества материала используемого при изготовлении радиаторов. К основным разновидностям причисляют:

• из чугуна;
• из биметалла;
• из алюминия;
• из стали.

Каждый из материалов обладает некоторыми недостатками и рядом особенностей, поэтому для принятия решения понадобится рассмотреть главные показатели более детально.

Изготовленные из стали

Прекрасно функционируют в сочетании с автономным отопительным устройством, которое предназначено для обогрева существенной квадратуры. Выбор стальных радиаторов отопления не считается прекрасным вариантом, так как существенного давления выдержать они не в состоянии. Крайне устойчивы к проявлениям коррозии, легкие и показатели теплоотдачи вполне удовлетворительны. Имея несущественное проходное сечение, забиваются они достаточно редко. А вот рабочим давлением принято считать 7,5-8 кг/см 2, в то время как сопротивляемость возможным гидроударам всего 13 кг/см 2. Теплоотдача секции составляет 150 вт.

Сталь

Изготовленные из биметалла

Они лишены недостатков, которые встречаются у алюминиевых и чугунных изделий. Наличие сердечника из стали является характерной особенностью, что позволило достигнуть колоссальной стойкости давления в 16 – 100 кг/см 2. Теплоотдача биметаллических радиаторов составляет 130 – 200 Вт, что по показателям приближено к алюминиевым. Имеют небольшое сечение, поэтому со временем проблем с загрязнением не наблюдается. К существенным недостаткам можно смело отнести непомерно высокую стоимость изделий.

Биметаллический

Изготовленные из алюминия

Подобные устройства имеют массу преимуществ. Они обладают превосходными внешними характеристиками, к тому же не требуют особого ухода. Достаточно прочны, что позволяет не опасаться гидроударов, как в случае с чугунными изделиями. Рабочим давлением принято считать 12 – 16 кг/см 2, в зависимости от используемой модели. К особенностям также можно отнести проходное сечение, которое приравнивается или меньше диаметра стояков. Это позволяет теплоносителю циркулировать внутри устройства с огромной скоростью, что делает невозможным отложение осадков на поверхности материала. Большинство ошибочно полагают, что слишком маленькое сечение неминуемо приведет к низкому показателю теплоотдачи.

Алюминиевый

Это мнение ошибочно хотя бы потому, что уровень теплоотдачи алюминия гораздо выше чем, например, у чугуна. Сечение компенсируется площадью оребрения. Теплоотдача алюминиевых радиаторов зависит от различных факторов, в том числе и от используемой модели и может составить 137 – 210 Вт. Вопреки приведенным выше характеристикам, не рекомендуется использовать подобный тип оборудования в квартирах, так как изделия не способны выдержать резких температурных изменений и скачков давления внутри системы (во время прогона всех устройств). Материал алюминиевого радиатора очень быстро разрушается и последующему восстановлению не подлежит, как в случае использования другого материала.

Изготовленные из чугуна

Необходимость в регулярном и очень тщательно уходе.Высокий показатель инертности является чуть ли не главным преимуществом чугунных радиаторов отопления. Уровень теплоотдачи так же неплох. Нагреваются подобные изделия не быстро, при этом отдают тепло они также довольно долго. Теплоотдача одной секции чугунного радиатора приравнивается к 80 – 160 Вт. А вот недостатков здесь очень много и главными принято считать следующие:

Ощутимый вес конструкции.
Практически полное отсутствие способности к сопротивлению гидроударам (9 кг/см 2).
Заметная разница между сечением батареи и стояков. Это приводит к замедленной циркуляции теплоносителя и довольно быстрому загрязнению.

Теплоотдача радиаторов отопления в таблице

Правило успешной статистики

В чем же заключается смысл вывода танка на поле? Конечно же, в том, чтобы как можно дольше оставаться в боеспособном состоянии и при этом осуществить что-то полезное, к примеру, нанести невероятный урон, засветить танки противника, предупредить захват базы и так далее.

Не следует сразу же сливаться, даже если ваш ник располагается в конце списка. Нужно набраться терпения и подождать. Как только станет видно, какие позиции занимают танки, можно начинать планировать свои действия.

Случается и так, что игроки по команде сливаются, и приходиться оставаться один на один с вражескими машинами. Только не нужно сразу же сдаваться, даже если кажется, что вы не справитесь, продолжайте игру. Иногда такая тактика помогает добрать количество недобитых танков, отбить НР.

Теплоотдача радиаторов отопления

В чем измеряется и как считается теплоотдача радиаторов

Теплоотдача радиатора — показатель, который обозначает количество тепла, переданного радиатором помещению в единицу времени. Измеряется она в Ваттах (Вт). Также в интернете можно встретить другие названия этого показателя: тепловая мощность, мощность, тепловой поток

. В качестве единицы измерения теплоотдачи можно встретить также кал/час, их можно перевести в Ватты и наоборот по зависимости: 1 Вт = 859,8452279 кал/ч.

Передача тепла помещению происходит двумя процессами: излучением и конвекцией. Конструкция современных отопительных приборов разработана так, чтобы, комбинируя оба процесса, достичь максимальной теплоотдачи.

Тепловая мощность радиаторов зависит кроме его конструкции от трех величин: температуры теплоносителя на входе радиатора, на выходе и температуры воздуха в помещении. Температурный напор (Δt, K) представляет разность температуры радиатора и помещения. Температура радиатора берется как средняя между температурами на входе и выходе из радиатора. Т.о., простая формула температурного напора следующая:

где Δt — температурный напор, К; tпод. — температура теплоносителя на входе в радиатор, K; tобр. — температура теплоносителя на выходе, K; tпомещ. — температура воздуха в помещении, K.

Эта формула широко используется как для расчетов, так и в справочной литературе. Но расчет температуры радиатора как среднеарифметическое значение не отражает действительной температуры радиатора. Более точное значение можно получить, пользуясь логарифмической зависимостью, тогда логарифмическая формула температурного напора будет выглядеть так:

В технической документации производителей радиаторов можно встретить значения теплоотдачи, полученные по трем основным методам испытаний: по стандартам EN-442, DIN 4704 и НИИСТ. EN 442 — общеевропейский стандарт, на который ориентируются все производители отопительных приборов. Испытания проходят при температурном режиме 75/65/20 в кабине, где охлаждаются потолок, пол и стены кроме противоположной радиатору. В соответствии со стандартом DIN 4704 отопительный прибор испытывается при режиме 90/70/20 и охлаждаются все ограждающие конструкции. По НИИСТ температурный напор составляет 70oC, не охлаждаются стена напротив радиатора и пол, радиатор отделен от стены теплоизолирующим экраном. Теплоотдача, полученная по разным стандартам может отличаться на 1-8%.

Если в системе отопления используется иной температурный режим, то теплоотдачу отопительных приборов нужно пересчитать. Это можно сделать по формуле пересчета теплоотдачи:

где Ф — теплоотдача при выбранном температурном режиме; ФSL — нормативная теплоотдача (по EN-442: теплоотдача в режиме 75/65/20); Δtln — фактический температурный напор, рассчитанный логарифмическим способом (для упрощения можно способом среднего арифметического); Δtнорм — нормативный температурный напор, т.е исходный: EN 442 — 50o, DIN 4704 — 60o, НИИСТ — 70o (расчет средним арифметическим, для точности пересчитать); n — экспонент (указывается производителем).

Показатель n характеризует конструкцию радиатора. Чем выше этот показатель, тем значительнее падает теплоотдача при низкотемпературных режимах отопления, и, наоборот, быстрее возрастает при высоких температурах теплоносителя.

Онлайн калькулятор для пересчета теплоотдачи стальных панельных радиаторов

В данной он-лайн программе учитывается влияние на теплоотдачу радиаторы таких факторов: атмосферное давление (влияет на теплоотдачу до 4%), способ подключения радиатора (влияет на теплоотдачу до 22%). Также программа позволяет пересчитывать фактическую теплоотдачу радиатора в зависимости от температурного напора и расхода теплоносителя, однако, для этой цели лучше пользоваться технической документацией производителя. Программу же можно использовать для дешевых и малоизвестных марок радиаторов, по которым недостаточно данных.

Тепловая мощность радиатора, Вт при Δt=oC

Температура теплоносителя (подача), oC.

Температура воздуха в помещении, oC.

Атмосферное давление, мм.рт.ст.

Расход теплоносителя через радиатор, кг/с

Подключение радиатора сверху внизснизу внизснизу вверх

Длина радиатора, мм 400500600700800900100012001400160018002000230026003000

Тип радиатора 1011122233

Пересчитанная мощность радиатора, Вт

Расчет по площади

Примерный метод

Упрощенный вариант расчётов основан на принятие за стандарт нескольких показателей:

В помещении с обычными потолками 1 секция батареи обогреет 1,8 м2. Например, если комната 14 м2. 14 : 1,8 = 7,7. Округляем = 8 секций.

Или так:

В комнате с 1 окном и 1 внешней стеной, 1 кВт мощности радиатора может обогреть 10 м2. Пример: комната 14 м2. 14 : 10 = 1,4. То есть для такой комнаты нужен обогреватель мощностью 1,4 кВт.

Такие методы можно использовать для примерных расчётов, но они чреваты серьёзными погрешностями.

Если результатами вычислений стал длинный радиатор более 10 секций, то имеет смысл разделить его на два отдельных радиатора.
