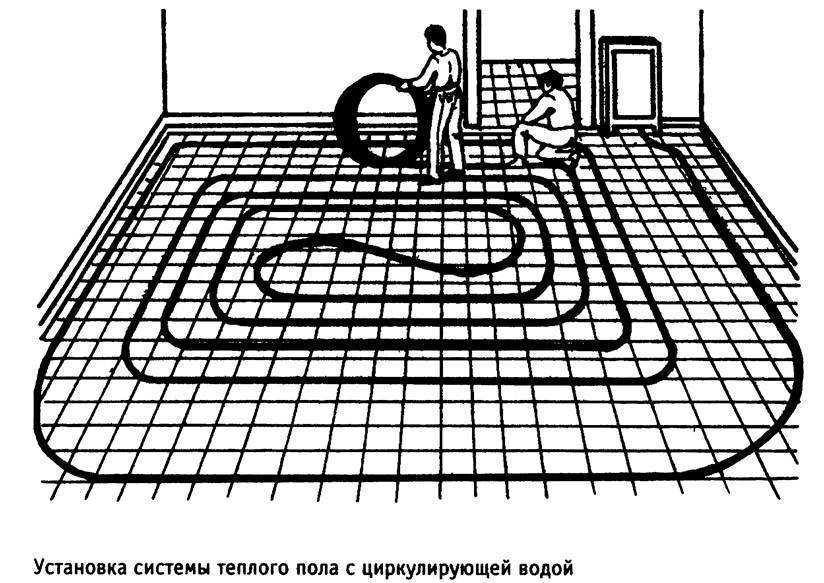

Монтаж теплого водяного пола своими руками

Расчет теплого пола водяного

Отопление теплый пол водяной нужно провести правильно

Очень важно сделать расчет труб до монтажа. Для этого чертят на бумаге проект

На том месте, где всегда будет мебель, сантехника, ванна, можно трубы не укладывать.

Не забудьте отступить от стен по 30 см. Нужно распределить, сколько контуров нужно для всего помещения.

Чтобы определить длину труб на контур, надо площадь помещения разделить на длину шага и умножить на 1,1(запас трубы в 10% на повороты.) L = S / N * 1,1.

Нужно обязательно прибавить длину трубы до коллектора (один конец-к подающему коллектору,2 конец контура-к обратному.), умноженной на 2. Длина контура зависит и от ширины трубы. Ширина16 мм-контур 80 м-100 м, труба из полиэтилена18 мм-120м, не более 80-100м,20 мм металлопластиковая труба-не более 120-125 м. При расчете следует учитывать и длину шага. Обычно при шаге 10 см, труб нужно 7 м,15 см-10м.

Расчеты о теплом водяном поле-сложный процесс, который учитывает также мощность, теплопотери, толщину стяжки, плотность потока.

Для этого нужно сумму теплопотерь разделить на полезную площадь.

Чтобы правильно просчитать все отопление, лучше обратиться к профессионалам.

Есть программа Audytor CO компании Sankom, которая поможет в точных расчетах системы.

На сайтах есть калькулятор теплого водяного пола ,легко справляющийся с этой трудной задачей.

Монтаж ламината

Когда работоспособность системы обогрева уложена и проверена, а поверх нее подложка, можно начинать укладку ламината. Этот процесс не должен составить трудностей, все выполняется в несколько шагов:

1. По периметру комнаты расставляют распорные клинья. Они нужны для того, чтобы зафиксировать напольное покрытие на одном месте, несмотря на тепловое расширение. Расстояние от крайнего ряда до стены должно быть около 10 мм.
2. Начиная с угла комнаты укладывается первый ряд панелей. Для фиксации крайней надрезанной панели может потребоваться S-образный инструмент.

Настил ламината

• Второй ряд начинают стелить с остаточной половины крайней панели первого. Каждый последующий ряд укладывается аналогичным образом.
• Когда ламинат уложен по всей площади, снимают распорные клинья, устанавливают плинтуса.

Видео: процесс укладки

Стяжка

Для теплых водяных полов не рекомендуется использовать обыкновенный цементный раствор, поскольку он недостаточно прочный и могут возникнуть трещины от постоянного теплового воздействия.

Стяжка для теплого пола

Виды стяжки:

Состав водяного тёплого пола с бетонной стяжкой

• мокрая – бетонная стяжка с добавлением специальных пластификаторов;
• полусухая стяжка – похожа по содержанию на бетон, но добавляется меньшее количество воды;
• самовыравнивающаяся стяжка – готовые сухие составы, в которые непосредственно перед заливкой стяжки добавляется вода. Они равномерно заполняют все пустоты, а поверхность выравнивается под собственным весом.

Любая стяжка должна подниматься над уровнем труб как минимум на 5 см.

Выбор стяжки обусловлен личными предпочтениями и возможностями. Следует отметить, что приступать к укладке финишного покрытия можно:

• при бетонной стяжке – через 28 дней;
• при полусухой – 4 суток;

• при сухой – через 24 часа.

В деревянном доме с непрочными перекрытиями не рекомендуется бетонная стяжка из-за ее большого веса, поэтому можно использовать гипсоволоконные плиты (ГВЛ). Их укладывают в два слоя, в шахматном порядке. Такой вариант подойдет и для помещений с низкими потолками, поскольку толщина всего пирога теплого пола не превысит 10–15 см.

Расчет и монтаж теплого пола

Перед тем, как приступить к монтажу пола, необходимо рассчитать необходимое количество труб и других материалов. Первым делом нужно разделить комнату на несколько одинаковых квадратов. Количество частей в комнате зависит от площади комнаты и её геометрии.

Расчет необходимого количества трубы

Максимальная длина контура необходимая для теплого водяного пола не должна превышать 120 метров. Стоит заметить, что такие размеры указываются, по нескольким причинам.

Из-за того, что вода в трубах может влиять на целостность стяжки, при ее неправильной установке можно испортить пол. Увеличение или снижение температуры негативно влияет на качества деревянного пола или линолеума. Выбирая оптимальные размеры квадратов – вы более эффективно распределяете энергию и воду по трубам.

Способы укладки трубы для теплого пола

Существует 4 способа укладки трубы:

• Змейка;
• Двойная змейка (укладывается в 2 трубы);
• Улитка. Труба укладывается в 2 раза (изгиба) выходя из одного источника постепенно закругляясь к середине;
• Угловая змейка. Две трубы выходят с одного угла: первая труба начинает змейку, вторая – заканчивает.

В зависимости от того, какой способ укладки трубы вы выберите – необходимо рассчитать количество труб. Стоит заметить, что укладывать трубы можно несколькими способами.

Какой способ укладки стоит выбрать?

В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.

Если помещение длинное или маленькое, то рекомендуется использовать «змейку».

Шаг укладки

Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длины между трубами, у края эта длина должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.

Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

• Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
• Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
• Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
• Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
• Арматурная сетка или специальные модули для укладки труб;
• Трубы, уложенные в контур определенной формы;
• Бетонная стяжка толщиной не менее 5 см;
• Финишное декоративное покрытие.

Технология укладки водяного теплого пола

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом  можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

«Полусухой» способ

Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.

Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.

Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.

Затирать придётся очень тщательно, для этого нужны навыки и терпение. Понадобится длинная тёрка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.

Подготовка основания под теплые полы

Подготовка пола выполняется в двух целях: выровнять поверхность и теплоизолировать ее с нижней стороны (от грунта).

Выравнивание нижней поверхности, тепловая и гидроизоляция

Схема гидроизоляции теплого пола.

В квартирах плиты перекрытия имеют достаточную горизонтальность поверхности. Выравнивание необходимо в частном секторе, когда снизу будущего пола расположен грунт. Первичное выравнивание выполняется подсыпкой сухого песка в углубления. Далее, заливается первичная стяжка. Материалом для нижней стяжки служит цемент. Толщина нижней первичной стяжки составляет 5-6 см. При этом качественной считается та первичная стяжка, в которой имеющиеся неровности не превышают 3 см

Особенно важно обеспечить ровную поверхность для укладывания труб, от этого будет зависеть свободный ток нагретой воды

Обеспечить дополнительную теплоизоляцию напольного радиатора от грунта можно стяжкой цемент+глина+опилки (тырса).

Изоляция нагревающего слоя от грунта или подвала (в доме) или плиты перекрытия (в квартире) необходима при любой конструкции теплых полов. Наиболее распространенным материалом такого изолирования является пенопласт и пеноплекс. При этом плотность используемых плит должна быть 3,5 кг/см3 или выше. Плотность утеплителя должна обеспечить его достаточную жесткость, сверху будет лежать слой цементной стяжки, трубы с водой и тяжелое напольное покрытие (например, кафель).

Перед укладкой пенопластовых плит необходима гидроизоляция (например, полиэтилен 250 мкм). Структура пенопласта содержит открытые ячейки, он паропроницаем и гидрофобен, то есть впитывает влагу внутрь себя. Для предупреждения проникновения грунтовой влаги утеплитель кладут на слой полиэтилена (или другого гидростойкого материала).

Пеноплексовый утеплитель характеризуется улучшенными свойствами, его ячейки закрыты, влага не пропитывает материал, поэтому укладывание гидроизоляции не важно. Толщина утеплителя должна быть выше 5 см (для частного сектора) и 2-3 см (для плит перекрытия в квартире)

Армирование стяжки и укладывание демпферной ленты

Схема армирования стяжки теплого пола.

Армирование стяжки теплого пола важно, если конструкция представляет собой нависающий слой (пол является потолком гаража или погреба). Армирование необходимо при укладывании конструкции из труб, она сама по себе тяжелее электрических проводов и создает дополнительное неравномерное давление на нижнюю стяжку, чем может вызвать ее растрескивание

В случаях, когда необходима надежная армировка, используется металлическая арматура или сетка диаметром проволоки 4-6 мм, шагом до 150 мм. Сетку с меньшим диаметром (2-3 мм) используют для укрепления теплого пола с электрическим кабелем. Металлический материал сетки будет иметь дополнительный сглаживающий эффект в распределении тепла по поверхности стяжки.

Демпферная лента выпускается толщиной 5-8 мм и шириной 12-18 см, при ее укладывании надо учесть, что край ленты должен возвышаться над верхним уровнем пола минимум на 2 см.

На этом подготовка основания для укладывания теплого пола заканчивается. Далее, выполняется раскладывание нагревателя (по предварительно расчерченной схеме), заливка вторичной стяжкой бетона или наливного пола, монтаж наружного декоративного покрытия.

Материал наружного пола должен характеризоваться высокой теплопроводностью, он должен хорошо передавать тепло внутрь отапливаемого пространства. Идеальным покрытием теплых полов считается кафель, подойдут и могут быть использованы: камень, ламинат, линолеум, ковролин.

Основные элементы системы отопления «теплые полы»

Система отопления жилища, в которой основой являются водяные теплые полы, работает по простому принципу. Под полом укладываются пластиковые трубы, по которым через циркуляционный насос от распределительного коллектора движется горячий теплоноситель. Он отдает свое тепло полу, который равномерно нагревает помещение. Следует отметить, что интерьер помещения изменяется до неузнаваемости, ведь отсутствуют батареи отопления, трубы обратки и подачи, что позволяет создавать необычные дизайнерские решения по обустройству жилья.

Основные элементы системы и что нужно для теплого водяного пола в доме:

• котел достаточной мощности для нагрева теплоносителя;
• циркуляционный насос, для сложных систем, состоящих из нескольких контуров желательно применение насоса для каждого контура;
• шаровые клапаны на котле;
• пластиковые трубы для разводки и укладки;
• распределительный коллектор, с элементами настройки и регулировки;
• различные фитинги для соединений.

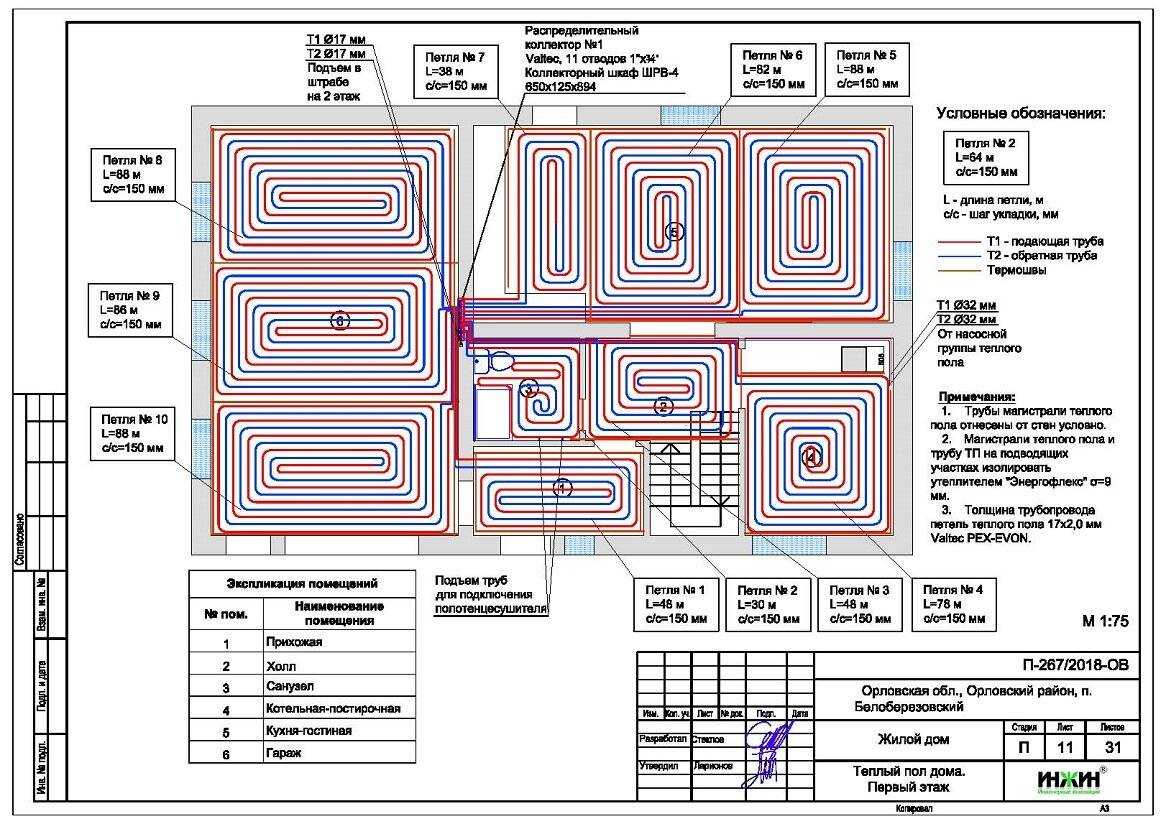

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Установка основных узлов

Технология обустройства теплого водяного пола на этом этапе требует прокладки труб, необходимых для подведения теплоносителя к системе и вывода его на отопительный аппарат. При необходимости монтируются коллекторные шкафы, установка которых может осуществляться сразу или немного позже, после монтажа пола. Если в доме два или более этажей, то гребенки ставятся на каждом уровне.

Готовая система состоит из:

• Узла смесительного
• Коллектора
• Контуров отопления.

Основным компонентов системы является смеситель, он не только готовит теплоноситель, но и обеспечивает его бесперебойную циркуляцию. Распределение потоков происходит благодаря коллекторам. Непосредственный нагрев пола осуществляется подачей теплой воды в трубы системы. Вот об этом поговорим немного поподробнее.

Монтаж всей конструкции

Существует несколько возможных схем установки с образованием греющей петли, вот некоторые из них:

• Змейка
• Спираль

При использовании первого варианта подача теплоносителя направлена от наружной стены, так как рядом с ней тепловые потери больше, чем в центре комнаты. В этом контуре тепло распределяется неравномерно. Чтобы это исправить используют одну из приведенных выше схем. Вдоль наружных стен шаг укладки элементов контура делают меньше, это поможет компенсировать потери энергии.

Технология укладки водяного теплого пола предполагает, что на 1 метр квадратный поверхности пола должно расходоваться около пяти метров трубы. Чтобы обогрев осуществлялся равномерно, следует придерживаться некоторых правил.

Опрессовка системы

После окончания основных работ по укладке труб, установке распределительного коллектора и подключению к нему греющего контура, следует обязательно провести гидравлические испытания для проверки системы на герметичность и прочность. В трубы подается вода под давлением немного большим, чем обычное рабочее. Допускается снижение давления не более чем на 0,02 Мпа, при этом температура воды измениться не должна.

Опрессовку системы следует производить как минимум на протяжении суток и под давлением в 3-4 бар. Для этого используют гидравлический пресс или воздушный компрессор. Выявленные недоработки устраняются до покрытия труб стяжкой.

Бетонная заливка – все достоинства

Этот вид стяжки самый широко используемый, но следует иметь в виду, что в этом случае обычный бетон не подойдет. Современная технология водяных теплых полов требует использование раствора с маркой цемента не ниже М-300 и добавление в него пластификатора в количестве 0.6 – 1л/м2.

Толщина бетонной стяжки обычно выполняется выше уложенных труб на несколько сантиметров, но не более 15 см.

Ровность укладки обеспечивается заранее выставленными маяками

Важно производить заливку на теплые трубы, пока они находятся в расширенном состоянии, чтобы потом при нагревании не порвали бетон

Стяжку оставляют на 28 суток для высыхания. После полного высыхания покрытия можно включать систему, повышая температуру в ней постепенно, а максимальное значение возможно только на третий день обогрева. И в заключение обустройства пола на него укладывается керамическая плитка или другое покрытие.

Схема подключения теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и        настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.
