Способы монтажа теплого водяного пола без цементной стяжки

Какое ламинированное покрытие можно выбрать?

Не каждый тип такой отделки подойдёт в качестве финишного декоративного покрытия. При покупке материала надо выбирать его по маркировке, которая обозначается символом, показывающим контур труб. На ней ещё должен быть указан максимально допустимый предел температуры — это +28 0С. На упаковке есть пометка, для какой (водяной или электрической) системы обогрева подходит ламинат.

При его выборе нужно учитывать:

• Экологичность стройматериала. В его составе не должно быть никаких вредных веществ или примесей.
• Тепловое сопротивление напольного покрытия. Чем выше оно будет, тем больше облицовка будет задерживать тепло, не передавая его в помещение (такая отделка не подходит для системы тёплых полов).
• Класс ламината. Чем он выше, тем качественнее.
• Тип замкового соединения. Для монтажа тёплых полов подходит только замковый способ соединения. Ламинат нельзя крепить к основанию гвоздями или саморезами — зафиксированные плиты при нагревании просто деформируются.

Внимание Не каждый ламинат совместим с такой системой обогрева. На продукции должна быть соответствующая маркировка

Без стяжки

При сухой стяжке расход тепла считается неэффективным. Единственное преимущество этого типа укладки — оперативный монтаж.

Сам процесс укладки без стяжки выглядит так:

1. Проводятся гидроизоляционные работы.
2. Основание засыпается песком или керамзитом.
3. Выставляются маяки.
4. Выкладываются теплораспределительные пластины под трубы.
5. По периметру помещения укладывается демпферная лента.
6. Основание перекрывается листовыми материалами (фанерой или ОСП) с перехлёстом швов.
7. Листы фиксируются саморезами.
8. Далее поверхность прогревается, укладывается подложка, затем можно приступать к монтажу облицовки.

Варианты обустройства пирога

Если перекрытие, на котором планируется обустроить пирог пола, позволяет выдержать дополнительный вес в 20 мПа на кв. м., стоит делать стяжку из бетона.

В этом случае конструкция будет такова:

• Деревянное основание на лагах.
• Стяжка из ЦПС с фибропластификаторами.
• Гидроизоляция (пленка служащая в качестве барьера от воды и влаги).
• Электрическая система теплого пола (маты, кабеля, инфракрасная).
• Пленка подложка под напольное покрытие.
• Ламинат.

В остальных случаях можно сделать укладку электропола двумя способами. Первый вариант пирога пола:

• Грунтовое основание под лагами.
• Утеплитель.
• Фольгированная гидроизоляция.
• Нагревательные маты или кабельная система обогрева.
• Черновой деревянный пол.
• Полиэтиленовая подложка.
• Финишное напольное покрытие (ламинат, паркет).

Второй вариант:

• Деревянное покрытие на лагах (черновое).
• Гидроизоляция.
• Нагревательные маты.
• Подложка.
• Фанера.
• Напольное покрытие.

Фанера необходима здесь как способ выровнять основание и защитить инфракрасную систему обогрева от механических повреждений в процессе эксплуатации.

В том случае, если планируется укладка линолеума, также проводят предварительный монтаж листов фанеры или ОСП.

Важно правильно рассчитать нагрузку на деревянное основание. Если имеются сомнения относительно его прочности, можно сделать самую простую конструкцию на основе инфракрасного пола с финишным покрытием — ламинатом

В качестве основания под него потребуется только фольгированный утеплитель, уложенный отражающей стороной вверх. Разумеется, само покрытие должно быть без перекосов, идеально ровное, очищенное от мусора.

Если в качестве финишного покрытия выбран кафель, потребуется прослойка из плиточного клея или бетонной стяжки между электрополом и плиткой. Таким образом все нагревательные элементы будут защищены.

Основные виды конструкций теплого пола без стяжки

Есть два материала, которые используются в качестве основы под устройство водяных теплых полов без бетонной стяжки.

1. Легкий пенополистирол в виде плит.
2. Деревянные изделия в виде реек или специальных модулей.

Полистирольные плиты

Эта группа делится на две подгруппы:

Профильные плиты. На их лицевой стороне сделаны выступы в виде цилиндрических бобышек. Последние выполняют функции крепежей для труб теплого пола.

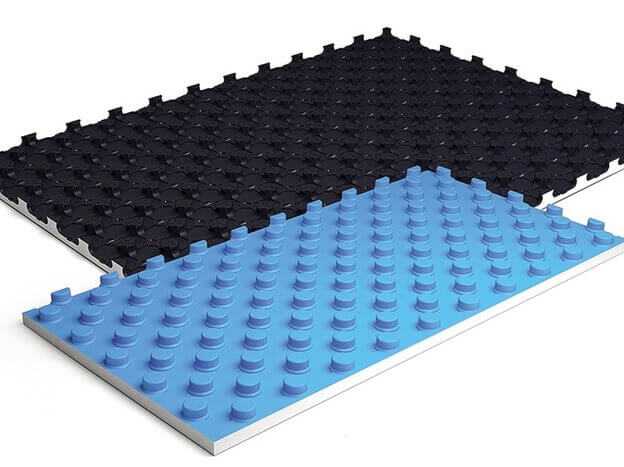

Пенополистирольные плиты с бобышками

Гладкие плиты. Здесь две позиции – чисто гладкие и с канавками под трубы. Чтобы уложить в первые трубы отопления, нужно в них сделать своими руками канавки с помощью фрезы.

Фольгированная система

Чтобы увеличить эффективность теплоотдачи, под трубную конструкцию теплого пола укладывают отражающий материал. Обычно это фольга. Сегодня производители выпускают готовые пенополистирольные маты, покрытые сверху слоем фольги. При этом сделанные в плитах канавки также покрыты этим отражающим материалом.

Фольгированные плиты имеют стандартный размер – 40х60 см. Конфигурация канавок разная – зависит от схемы укладки трубных элементов теплого пола: змейка, двойная змейка или улитка. В комплект входят и панели с поворотными канавками.

Деревянный пол

Раньше, чтобы уложить трубы напольного отопления в конструкцию дощатого пола, приходилось в досках делать канавки. Их глубина должна соответствовать диаметру используемых труб. Сегодня можно использовать две разные конструкции, в которых не нужно делать канавки своими руками.

Первая из них – реечная модель. По сути, это те же доски небольшой ширины или рейки, изготовленные из ДСП или ОСП, которые укладываются и крепятся к черновому деревянному полу. Между элементами оставляется зазор, ширина которого чуть больше диаметра монтируемых труб. В них последние и укладываются.

Вторая – это готовые модули, в которых на заводе уже сделаны канавки. Изготавливаются они из ДСП или ОСП. Соединяются между собой замком – паз-шип.

Модули из ДСП под теплый пол

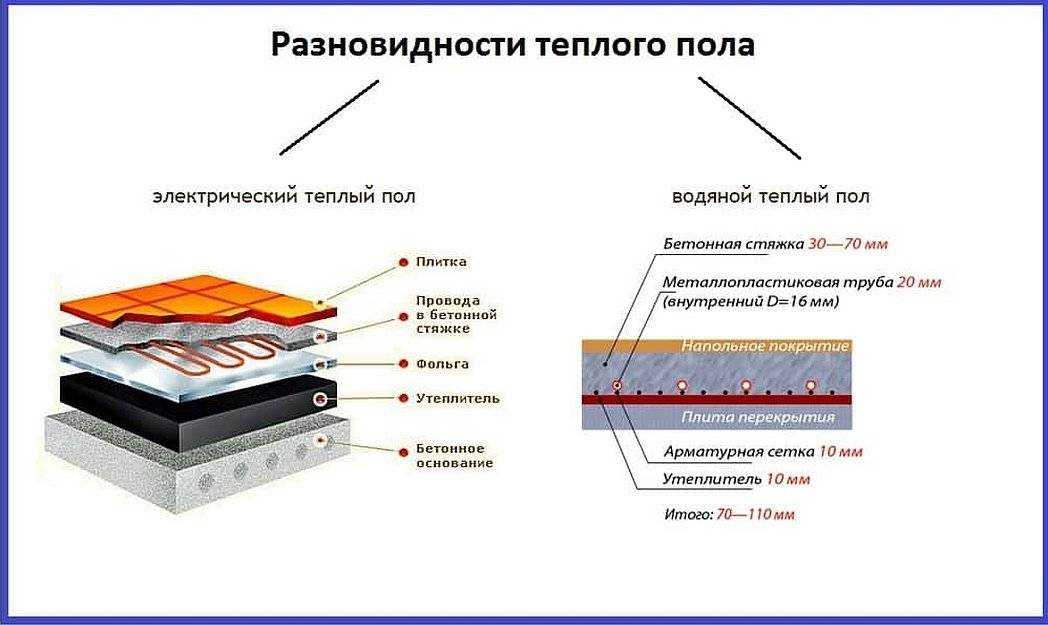

Пирог теплого пола

Он состоит из нескольких слоев, которые полностью обладают собственными функциями. Полиэтиленовая пленка предотвращает появление влаги. Утеплитель это фольга с пенополистеролом. Прогрев не должен идти в землю. Гидроизоляция отлично работает в совокупности с арматурной сеткой.

Некоторые используют плотные маты. Фиксация трубы с водой прочнее на хомуте. Но и второй вариант не стоит исключать. Трубы теплого пола с бетонной стяжкой и финишный слой завершают «пирог». Остальное никак не относится к системе обогрева.

Рекомендуем: Можно ли использовать тёплый пол как основное отопление?

Детальное изучение по отдельным уровням/материалам выглядит так:

• основание(бетон на грунте или плита);
• гидроизоляция(обязательно для частных домов);
• пенополистерол(толщина от 30 до 200 мм);
• полиэтиленовая пленка(два слоя для надежной фиксации);
• арматурная сетка;
• трубки с хомутами;
• бетонная стяжка;
• подложка для финального покрытия;
• паркет, ламинат, керамическая плитка, ковролин.

В принципе, ничего сложного. Многим удается соорудить подобное в домашних условиях без помощи сторонних специалистов.

Установка системы теплый пол на разных основаниях

Во всех выше обозначенных технологиях присутствует классическая система монтажа. То есть это укладка труб с определенным шагом. При этом трубная конструкция не должна выступать за пределы канавок или крепежа. И сам крепеж должен быть надежным. Но в каждой технологии присутствуют небольшие нюансы, которые надо учитывать.

Монтаж теплого пола на полистирольных матах с выступами

Сами полистирольные маты имеют толщину 30-45 мм. Высота бобышек 25 мм, такой же у них диаметр. Расстояние между последними 15-20 мм. То есть трубная конструкция, уложенная на такое основание, отвечает всем выше обозначенным требованиям.

Монтаж труб проводится просто – их вставляют между бобышками и несильным нажимом утапливают. Цилиндрические выступы сжимают трубу, закрепляя к плите надежно. Важный момент – четко выдерживать расстояние между трубными витками, то есть выдерживать шаг укладки. В полистирольных плитах можно использовать минимальный шаг – 50 мм.

Монтаж теплого пола на плиту с бобышками

Монтаж пола с использованием гладких полистирольных плит

Здесь та же технология монтажа, что и в предыдущем варианте. Только в пенополистирольной плите нужно сделать предварительно канавки. Их можно сделать дрелью, надев на нее фрезу требуемого диаметра.

Для увеличения КПД теплоотдачи в готовые канавки вставляют рассеиватели или укладывают фольгу.

Делают канавку в пенополистирольной плите

Монтаж фольгированной системы

Во-первых, надо отметить, что все полистирольные маты под теплый пол укладываются на ровное чистое основание. Небольшие перепады плоскости допустимы. Но не более 2 мм на 2 м длины. Плиты обязательно крепят к черновому полу клеевым составом.

Монтаж труб на фольгированную систему проводится точно так же, как и в двух предыдущих случаях. Более подробно об этом можно увидеть в видео:

Водяной теплый пол без стяжки

Реечная деревянная система

Обычно этот способ укладки водяного теплого пола без заливки бетонной стяжки проводится на деревянном основании. Это могут быть доски, ДСП или ОСП. Именно к ним крепятся рейки, между которыми оставляется зазор. Ширина последнего должна быть чуть больше диаметра используемых труб. То есть формируются канавки, куда закладываются трубные элементы системы отопления.

Так как рейки изготавливаются часто своими руками, то их ширина выбирается с учетом шага раскладки трубной конструкции. Например, если по расчетам шаг укладки равен 150 мм, то оптимальная ширина реек – 130-140 мм. При этом толщина их не должна превышать 20 мм.

Монтаж теплого пола проводится по стандартной технологии. То есть с укладкой труб в образованные канавки. Для увеличения КПД теплоотдачи можно установить металлические рассеиватели.

Реечная система из б/у ламинированного ДСП

Модульная деревянная система

Если рейки можно укладывать только на деревянное основание, к ним же и крепить, то готовые модули можно положить и на бетонный пол. При этом вся конструкция собирается в виде плавающей системы. То есть она не крепится ни к стенам, ни к основанию.

На полу модули собираются как конструктор

Здесь важно чтобы канавки точно совпадали друг с другом. Особенно это касается поворотных элементов

Также важно правильно соединять модули между собой. Сам монтаж трубной конструкции проводится по стандартной технологии.

Устранение течи в системе отопления своими руками

Если течь сильная, перекройте подачу отопления в стояке. В случае небольшой неисправности (если вода еле капает) можно сразу приступить к ее ликвидации. Рассмотрим, как лучше починить систему отопления.

Вариант #1: когда течет труба

Если потек участок стальной трубы без резьбы, то проблема в некачественном сварном шве. Для ликвидации повреждения потребуется хомут. Его можно купить в строительном магазине или сделать своими руками из металлической полосы. В качестве уплотнителя используют прокладку или кусок велосипедной камеры.

Трубу зачищают от наплывов краски, сверху накладывают плотную резиновую прокладку, потом хомут. Для крепления хомута предусмотрены болты. Их затягивают как можно плотнее. Иногда повреждение дополнительно обрабатывают герметиком. Это отличный способ намертво закрыть дыру в трубе. Течей здесь больше не будет.

Вариант #2: протечка под контргайкой

Если изначально контргайка закреплена правильно, то течь может появиться в результате механического повреждения или коррозии. Нужно перекрыть стояк и сбросить воду. После этого гайку отвинчивают, герметизируют льном, краской или специальным составом и снова затягивают. Сантехнический лен и другие уплотнители наматывают по часовой стрелке.

Когда работы закончены, нужно снова открыть вентиль стояка и проверить герметичность соединения. Если вода все еще просачивается, процедуру повторяют заново, добавив 5-6 новых витков резьбы на трубе.

Вариант #3: если потек радиатор

Потечь может радиаторная пластина или стык между секциями. В первом случае лучше сразу заменить поврежденный элемент. Если это невозможно, то с небольшой течью справляются с помощью холодной сварки. Ее можно купить в любом строительном магазине. Инструкция по применению должна быть на упаковке.

Для ремонта радиатора перекрывают стояк, зачищают, обезжиривают поврежденное место, после чего наносят герметизирующий состав на саму дыру и область вокруг нее. Сварка должна закрыть примерно 3-4 см трубы вокруг свища. Состав быстро застывает. После полного высыхания можно запустить отопление.

Если течет между секциями, то радиатор демонтируют и плотно затягивают ниппельное соединение. При закреплении ниппеля нужно приложить максимум усилий. Его практически невозможно сломать, поэтому бояться не стоит. По окончании работ радиатор устанавливают на старое место и включают подачу теплоносителя.

Подбор финишных покрытий

Проводя в деревянном доме самостоятельное устройство теплого пола, необходимо на этапе разработки проекта продумать, какое будет финишное покрытие на полу. Для подобных условий можно подобрать несколько разновидностей.

• Керамическая плитка, характеризующаяся высокой теплоотдачей быстро нагревающейся поверхности. Под нее целесообразно сделать стяжку или накрыть водяной контур цементно-стружечной плитой.
• Паркетная доска, равно как и ламинат, могут монтироваться на маты, а также на предварительно подготовленные штробы.

• Доска может стать элегантным решением при обустройстве теплого пола по лагам.

Используемые материалы

Непосредственно перед укладкой греющих водяных полов в деревянном доме сами основания надежно утепляются. Поэтому на подготовительном этапе придется подобрать следующие группы комплектующих изделий:

• марку утеплителя;
• материал водоводов (труб);
• тип и марку утеплительных пластин.

Теплоизоляторы

Из известных и доступных пользователю материалов для утепления отопительных конструкций оптимально подходит базальтовая (каменная) вата. Теплоизолятор проницаем для водных паров и хорошо сочетается с древесиной, позволяя ей «дышать» и не допустить гниения

С другой стороны, при монтаже минеральной ваты важно обеспечить условия для удаления паров, так как в противном случае она намокает и теряет свои теплоизоляционные свойства

Для утепления покрытий на первых этажах рекомендуется применять утеплители на ее основе плотностью 40-80 кг/м³ и толщиной до 200 мм. Для межэтажных перекрытий вполне подойдет тот же материал толщиной 50-100 мм. Его задача в этом случае расширяется и помимо теплоизоляции дополняется получением хорошей звукоизоляции.

Трубы для теплого пола

Для водяного контура подходят трубы из металлопластика, полиэтилена или полипропилена

При выборе труб, укладываемых на маты для теплого пола без стяжки, обязательно учитываются следующие моменты:

• Выбираются трубные изделия диаметром 16 и 20 мм.
• Самыми подходящими материалами считаются сшитый полиэтилен, металлизированный пластик и медь. Предпочтение отдается полимерным изделиям на основе СП.

Качественные полиэтиленовые трубы от известных производителей стоят не дешевле образцов из металлопластика и почти не уступают им по эксплуатационным показателям. Принципиального различия между отдельными видами полимерных изделий нет, для теплых полов они одинаково хороши.

Медные трубы заметно дороже, а на их монтаж расходуется много сил и времени. Зато по тепловой отдаче с медью не сравнится ни один из известных материалов

Единственное, на что в этом случае обращается внимание – недопустимость их использования в комплекте с алюминиевыми распределительными пластинами. Эти металлы несовместимы по своей химической структуре, из-за чего зона контакта со временем окисляется, а затем разрушается

Распределительные пластины

Теплопроводность алюминия высокая, поэтому его часто используют под водяной контур

Поскольку теплопроводность у заготовок на основе алюминия выше, чем у стальных изделий, этот материал чаще всего используется при их изготовлении (за исключением разводки из медных труб). При этом следует знать, что хорошие алюминиевые пластины значительно дороже своих оцинкованных аналогов (примерно в 1,5-4 раза). Наблюдаемый разброс цен связан с различной толщиной пластинчатых заготовок. Поэтому специалисты советуют выбирать для отвода тепла толстостенные пластинки, способные аккумулировать, а затем отдавать тепловую энергию.

Преимущества монтажа теплого пола без стяжки

Монтаж водяного теплого пола в стяжку невозможен в таких ситуациях:

• Черновое основание не монолитное, со щелями, сквозь которые будет просачиваться бетонный раствор
• Основание нельзя подвергать значительным нагрузкам, вес слоя бетона оно не выдержит
• Потолки низкие, а стяжка значительно поднимет уровень пола
• Отсутствуют условия для замеса или доставки готового бетонного раствора в помещение

Сухой монтаж водяного теплого пола обладает такими преимуществами:

• Предъявляются минимальные требования к основанию
• Готовая конструкция обладает небольшим весом и высотой
• Можно приступать к дальнейшим работам, не дожидаясь вызревания стяжки
• Облегчается доступ к трубам для проведения ремонтных работ
• Меньше трудозатраты и затраты материалов
• Отсутствуют мокрые процессы, сопровождающиеся образованием загрязнений

Способы подготовки основания

Перед монтажом нагревательного элемента на деревянную поверхность, основание следует подготовить. Есть разные способы для обустройства основы под нагревательный пол.

В стяжку

Укладка греющих полов в стяжку в бревенчатом доме — трудоёмкая процедура, но система выходит наиболее эффективная, с высокой теплоотдачей. Есть два метода сделать стяжку пола:

1. Из бетонного раствора (мокрая) — при этом, требуется тщательно подготовить деревянные перекрытия. Так как, не все балки способны выдержать тяжесть бетона, то такой способ применяется не часто, в основном при обустройстве водяного тёплого пола на первом этаже частного дома,

Суть метода в том, что элементы нагрева (трубопровод или электропровод) заливаются слоем бетона.

1. Сухая — здесь стяжкой служит сухой материал — керамзит или перлит. Конструкция получается прочной и твёрдой. Особенно, способ рекомендован для строений, перекрытия у которых — деревянные балки,  так как эта стяжка считается облегчённой.

Без стяжки

Способ сооружения нагревательных конструкций в деревянном помещении без заливки бетона, называется настильный. Есть два варианта сделать греющие полы без стяжки:

1. Между лагами — размещение структурированной подложки между деревянных лаг. В её углублениях просто прокладываются нагревательные элементы. При использовании утеплителя без углублений, следует установить поперечные планки, к ним с помощью металлических хомутов будет крепиться нагреватель.

Но основные строительные лаги, чаще использовать не возможно, поэтому необходимо набить на черное покрытие бруски, которые будут служить лагами.

Подложку рекомендовано стелить ту, которая имеет отражающий слой, хотя допустимо использование утеплителя с фольгированной поверхностью.

1. На черновой пол — этот способ подразумевает размещение трубопровода или кабеля на черновой основе или на старой дощатой поверхности. Для этого, в полу просверливаются пазы, в них помещаются металлические пластины. Такая работа требует умение пользоваться фрезеровочным инструментом.

Возможно установить нагреватель на черновой пол по другой схеме — путём набивания на основание досок. Они размещаются одна от другой на таком расстоянии, чтоб выступ оцинкованных пластин свободно мог поместиться в зазоре.

При укладке плёночных полов, достаточно на старый пол настелить листы фанеры, гидроизоляцию и теплоотражающей материал, на котором размещается плёнка.

1. На плиты с бобышками — самый простой метод укладки и фиксации нагревательного элемента. Фиксируется утеплитель к основе, и в его пазах прокладываются трубы или провод, согласно запланированной схеме. Дополнительная фиксация нагревателя здесь не нужна, так как бобышки надёжно удерживают его. Прежде, чем стелить отделку, тёплый пол на бобышках нужно закрыть листами ГВЛ.

Отлично подходит для бревенчатых домов способ укладки — на черновое покрытие, особенно при использовании инфракрасной плёнки.

Рассматриваем оба вариант сухой стяжки: деревянный и полистирольный

Чаще всего нам приходится выполнять монтаж греющего пола, работая с деревом. Современные технологии позволяют использовать для работ широкий спектр строительных и отделочных материалов на основе древесины.

Деревянная система теплых полов

Деревянная система самый распространенный .

Толщина материалов, используемых для опорного слоя должна чуть-чуть превышать диаметр трубы водяного контура. Можно использовать фанеру, ГВЛ, ЦСП, МДФ или ДСП. Укладывая полосы, определяемся с шириной в соответствии с шагом греющей трубы. Не обойтись нам в этом случае без демпферной ленты.

Опорный слой укладывается поперек несущих конструкций (лаги). На этот слой схематически наносим маршрут будущего водяного контура. Каждую трубу необходимо обложить опорными полосами с учетом расстояния, немного превышающего диаметр трубопровода. Там где водяная труба изгибается для поворота, опорные планки скругляются.

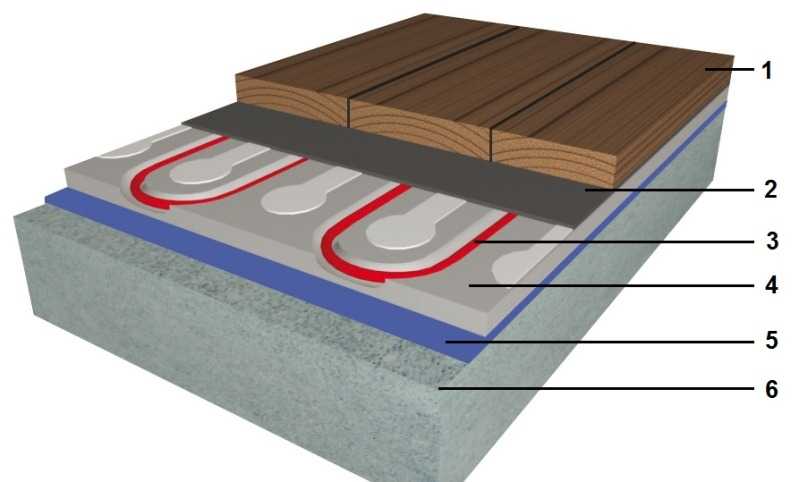

На рисунке показан слоеный пирог для деревянной системы теплых полов.

Между опорными рейками укладывается специальные пластины, распределяющие тепло. В конструкции таких пластин имеется специальный паз, в который точно укладывается труба водяного контура. В результате чего достигается максимальное прилегание трубы к пластины. Эффект теплоотдачи в этом случае значительно улучшается.

*Оборудуя, таким образом, нагревающий трубопровод, приступайте к накрытию. Для этого используются листы ГВЛ или другие материалы, применимы к данной технологии. Монтаж листов выполняется с помощью обычных саморезов. В результате мы получили основу конструкции, несущий и теплораспределяющий слой, который уже следует закрыть напольным покрытием. Для финишной отделки можно использовать самые разные материалы, учитывая следующие нюансы:

• древесина (паркетная доска, ламинат или обычная доска) должны иметь сертификацию, рассчитанную для работы с теплыми полами;
• при желании использовать керамическую плитку в качестве финишного покрытия, не забудьте о дополнительном слое ГВЛ, крепящегося к нижнему слою конструкции.

Деревянная система обладает перед полистирольным вариантом исполнения преимуществами. Первое, что мы получаем – это достаточно прочная конструкция за счет установки опорных реек. Слоеный пирог достигает в этом случае толщины всего в 35 мм. Единственное, что осложняет работу, длительность и кропотливость монтажа всех элементов.

Полистирольная система теплых полов

Использование в качестве основных конструктивных элементов синтетических материалов позволяет нам работать с любыми типами жилых зданий и строений, в которых осуществляется монтаж водяных полов. Полистирольная система подходит, как для бетонных перекрытий, так и для деревянных конструкций. Основная особенность технологии ― возможность укладывать наборную конструкцию прямо на имеющие старые покрытия.

Рассмотрим, как осуществляется укладка водяного теплого пола полистирольного типа. Порядок действий в данном случае такой:

• чистая, подготовленная черновая поверхность покрывается полиэтиленовой пленкой толщиной 150-200 мкр. Пленка в местах стыков укладывается внахлест (10 см). Стыки заклеиваются монтажным скотчем;
• по периметру отапливаемого помещения на несущих стенах монтируется демпферная лента;
• поверх полиэтиленовой пленки можно укладывать профильный пенополистирол;
• сверху осуществляется монтаж трубы водяного контура и теплораспределительных пластин;
• на местах изгибов труб, где оканчивается пластина, делают под трубы подкладки из полиэтиленовой пленки;
• после укладки греющей трубы, необходимо всю конструкцию снова накрыть полиэтиленовой пленкой толщиной 100-200 мкр;
• поверх всей конструкции укладываются листы ГВЛ в два слоя. Общая толщина этого покрытия должна составляет не менее 20 мм.

В дальнейшем, как и в случае с деревянной системой, выбирается финишное покрытие, рассчитанное для взаимодействия с теплыми полами.

На заметку: заменить профильный полистирол можно обычным монтажным листовым пенопластом. Для этого вам нужно выполнить все действия в соответствии с основной технологией. Единственный плюс данного варианта, увеличенная жесткость и прочность сухой стяжки.

Существенное замечание: полистирольные системы не подходят для варианта отопления теплый пол, подключаемый к централизованной системе отопления. Чрезмерно высокая температура нагрева теплоносителя может негативно отразиться на состоянии пенополистирола.

Материалы для теплого пола

Как правильно обогревать деревянные полы

Существует несколько нюансов, связанных с эксплуатацией подогреваемых деревянных полов.

1. Прежде всего, нужно понять, что к таковым не будут относиться старые советские полы из досок, стоящие на лагах, которые, в свою очередь, лежат поверх бетона. Тут и говорить не о чем – нужно демонтировать старый пол и залить сверху новую стяжку. Да, вам понадобится на это время и дополнительные вливания денежных средств, но вы получите хорошее ровное покрытие, которое не будет скрипеть, а прогрев пола станет более эффективным.
2. Если само перекрытие сделано из дерева, то перегружать его не стоит. В этом случае рекомендуется установка «сухого теплого пола». Речь идет о модульных и реечных системах, при помощи которых на полу формируются углубленные каналы для прокладки труб. Кстати, внутри такого основания может находиться и электрический греющий кабель.
3. Такие системы делаются из разных материалов. Предназначаются они для укладки на лаги или жесткое ровное основание. Внутри нарезаны борозды, либо же они формируются самим материалом. Размеры и форма модулей подбираются согласно задуманному рисунку.

Таблица. Разные варианты оснований под водяной пол на деревянное перекрытие.

Вид основы, фото	Описание
Фанера	Формировать каналы можно из фанеры. У пользователя есть возможность приобрести готовые модули или вырезать фрезером каналы самостоятельно. Это же можно провернуть и с деревом.
Пенополистирольная подложка	Этот вариант подложки крайне эффективный, так как пенополистирол является хорошим теплоизолятором. Он плотный, но этого недостаточно для монтажа на лаги, поэтому снизу настилаются фанера или доски. Поверхность материала разбита на ячейки, в которые трубы просто вставляются. При необходимости разворота трассы, делаются дополнительные вырезы канцелярским ножом.
ПВХ основа	Очень удобны в использовании ПВХ маты. Они имеют множество выступов, между которыми в любом удобном порядке прокладываются трубы. Система эта очень прочная, так что напольные покрытия укладываются прямо сверху. Поверх нее можно сделать тонкий слой наливного пола.
ОСП панели	В отличие от фанеры, ОСП не боится влаги, поэтому применение этого материала именно с водяными полами более оправдано. Принцип устройства конструкции ничем не отличается. Материал нужно брать такой толщины, чтобы утопленные в них трубы не касались напольного покрытия. Это позволит увеличить их срок службы. Сюда же можно отнести и ДСП – принцип тот же самый, но материал также чувствителен к воздействию воды, как и фанера.
Деревянное реечное основание	Формировать каналы можно и из дерева. Используются для этого целые доски или небольшие рейки, как показано на фотографии. Такое решение не будет стоить больших денег, оно надежно и быстро монтируется. Поверх потребуется установить прочные листовые материалы.
Гипсоволокно	Нарезать каналы можно и из гипсоволокна. Этот материал достаточно прочный, чтобы нести нагрузки от хождения, легко обрабатывается и не боится воды. Сверху можно сделать и настил, и стяжку.
Экструдированный пенополистирол	Модульные системы из пенополистирола являются прекрасным основанием. На них можно сделать стяжку, или уложить прямо сверху ламинат. Материал очень жесткий, поэтому без просадок будет справляться с нагрузками.

Металлическая рулонная фольга для лучшей передачи тепла

Металл является хорошим проводником тепла. Прогревается он быстро и равномерно, что способствует лучшему нагреву напольного покрытия. Если установить его на слой вспененного или прочего утеплителя, получится эффективная теплоотражаающая поверхность, которая будет перенаправлять всю энергию нагрева в сторону помещения. Это и подложку заставит постепенно набрать температуру и ламинат, на нее уложенный.

Итог

Монтаж водяных теплых полов сухим способом, без стяжки, можно осуществлять на любое основание. Отсутствие мокрых процессов, минимизация нагрузки на основание, возможность осуществить монтаж за пару дней – основные преимущества такого решения.

При монтаже водяных теплых полов без стяжки необходима надежная фиксация труб к черновому основанию и обеспечение равномерного распределения тепла. Поэтому используются специальные системы – полистирольные или деревянные модули с пазами и металлические распределительные пластины. Возможна также самостоятельная сборка системы направляющих из деревянных реек или досок с заменой металлических пластин фольгой.
