Ремонт электрического теплого пола: почему плохо греет или перестал работать

Почему не греет теплый пол (электрический)?

Когда совсем плохо греет теплый пол электрический, причины могут быть разные, и чтобы их выявить, следует провести диагностику всей системы.

Она происходит в следующей последовательности:

1. Первым проверяется наличие напряжения. Если оно есть, то нужно причина не в нем.
2. Часто именно датчик становится «виновником» того, что пол холодный. Нужно измерить на нем сопротивление и в случае неисправности просто заменить на новый.
3. Терморегулятор так же может выйти из строя, поэтому его так же нужно прозвонить и при необходимости заменить.
4. Если при проверке сопротивления в контурах с помощью мультиметра было выявлено его несоответствие заявленным параметрам, то причиной может быть либо короткое замыкание, либо прорыв кабеля.

В том случае, если наружная проверка показала, что и датчик, и напряжение, и терморегулятор в норме, причину следует искать под напольным слоем или стяжкой. Для этого придется демонтировать весь пол, что довольно хлопотно и дорого.

Если же проверка всех элементов теплого пола показала, что они исправны, то, скорее всего, были совершены следующие ошибки при монтаже:

1. Неправильный расчет мощности, поэтому система не тянет.
2. Теплоизоляция либо выполнена некачественно, либо вообще отсутствует и потери тепла не дают системе разогреться.
3. Сам монтаж был произведен некачественно, например, слишком большой шаг при укладке кабеля или стяжка оказалась толще, чем следует, либо термодатчики находятся близко к нагревательному элементу.

В таком случае, систему придется переделывать, и лучше об этих проблемах узнать до укладки напольного покрытия. Если же подойти к выбору и монтажу теплого пола со всей ответственностью, то он будет обогревать и создавать уют в холодные зимние дни на протяжении нескольких десятилетий.

Причин в данной ситуации, может быть несколько:

– слишком толстый слой стяжки, плиточного клея, «пирога» основания пола;

– отсутствие или некачественное утепление;

– пониженное напряжение в электрической сети;

– неправильно расположенный термодатчик пола.

Слой цементно-песчаной стяжки , должен быть в пределах от 30 до 50 мм, в зависимости от шага монтажа греющего кабеля, мощности электропола.

Чем больше высота “пирога” пола – тем больше времени необходимо, на прогрев его до установленной температуры.

Если речь идет о первом запуске, время нагрева, до выбранной температуры может составлять от 30 минут до 24 часов.

Перед тем, как выбрать тот или иной вид электроподогрева пола – проконсультируйтесь со специалистом, предоставив полную информацию:

– о конфигурации помещения;

– толщины стяжки, “пирога” пола;

– материале финишного покрытия;

– использование, в качестве основного или дополнительного источника тепла.

При использовании неправильно подобранной мощности , с учетом вышеуказанных параметров, в лучшем случае – поверхность будет долго нагреваться.

В худшем – не будет нагреваться до установленной температуры.

При недостаточном или некачественном утеплении, тепло потери могут быть настолько велики, что электроподогрев, не сможет поддерживать установленную температуру поверхности.

Соблюдение данного условия особенно важно, если речь идет о проектно холодных помещениях – балконе, лоджии, веранде, кладовке или гараже. При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности. При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности

При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности

При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности.

Наиболее часто, эта проблема встречается в новостройках, дачных кооперативах, небольших деревнях.

Часто встречаемая ошибка, при самостоятельном монтаже – н еправильно установленный датчик пола .

Наиболее распространены две ошибки:

– установка датчика, слишком близко к греющему кабелю. В таком случае, повышение отображаемой температуры (при использовании терморегулятора с жидкокристаллическим экраном) будет происходит довольно быстро – терморегулятор будет отключать подачу напряжении. Пол – оставаться холодным или слабо нагретым.

– установка термодатчика, вне зоны нагрева. В такой ситуации, поверхность будет излишне теплой или, даже горячей. Автоматическое выключение подогрева может не происходить.

В обоих случаях, стоит обратиться к специалисту, для устранения неполадки.

Специалисты нашего магазина помогут подобрать оптимальный вариант, согласно конфигурации помещения и ваших пожеланий.

В данной статье мы рассмотрим время нагрева теплых полов

Неисправности водяной системы

Виды неисправностей

Причинами отсутствия или недостаточного обогрева помещения водяным «теплым полом» чаще всего являются:

• повреждения трубопровода;
• неравномерность нагрева;
• неисправности электрооборудования.

Также нередко встречаются ошибки при выполнении теплоизоляционных работ, неправильный расчет и подбор характеристик котла и иных основных элементов системы.

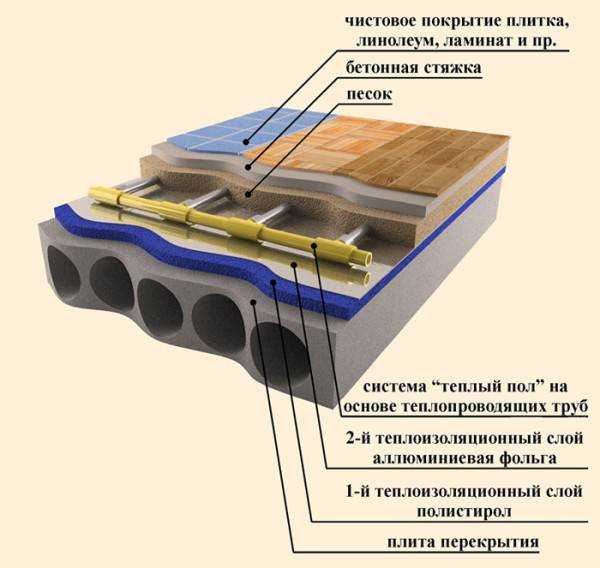

Способы прокладки труб для водяного пола

Повреждения трубок

Причиной прорыва и образования течи водяных обогревающих полов зачастую является снижение давления в подающих теплоноситель трубках. Герметичность их нарушается, объем задействованной в обогреве воды уменьшается, а та, что вытекла наружу, нарушает целостность стяжки и может просочиться на нижний этаж, затопив соседей.

Для определения места возможной протечки выполняется визуальный осмотр финишного напольного покрытия. В местах состыковки его элементов либо непосредственно на поверхности можно обнаружить следы влажных пятен. Если при осмотре и прощупывании поверхности обнаружить наличие влаги не получается, следует воспользоваться специальным прибором – тепловизором.

После обнаружения места нахождения поврежденной части трубы необходимо произвести локальный ремонт, частично разобрав участок покрытия и демонтировав стяжку. Перед заменой трубы из контура нужно слить воду, а перед повторным запуском после ремонта – устранить завоздушенность системы.

Перед заливкой бетонной стяжки на отремонтированный участок контура следует убедиться в отсутствии протечек. Рекомендуется выполнить защиту муфты от кислой среды бетонного раствора, обмотав ее куском вспененного полиэтилена.

Неравномерность нагрева

Одной из причин того, почему не греет водяной пол, является неравномерное распределение теплоносителя в трубах. Такая причина чаще всего связана с различным протяжением контуров – при одинаковой интенсивности подачи теплоносителя в более длинных системах вода остывает быстрее.

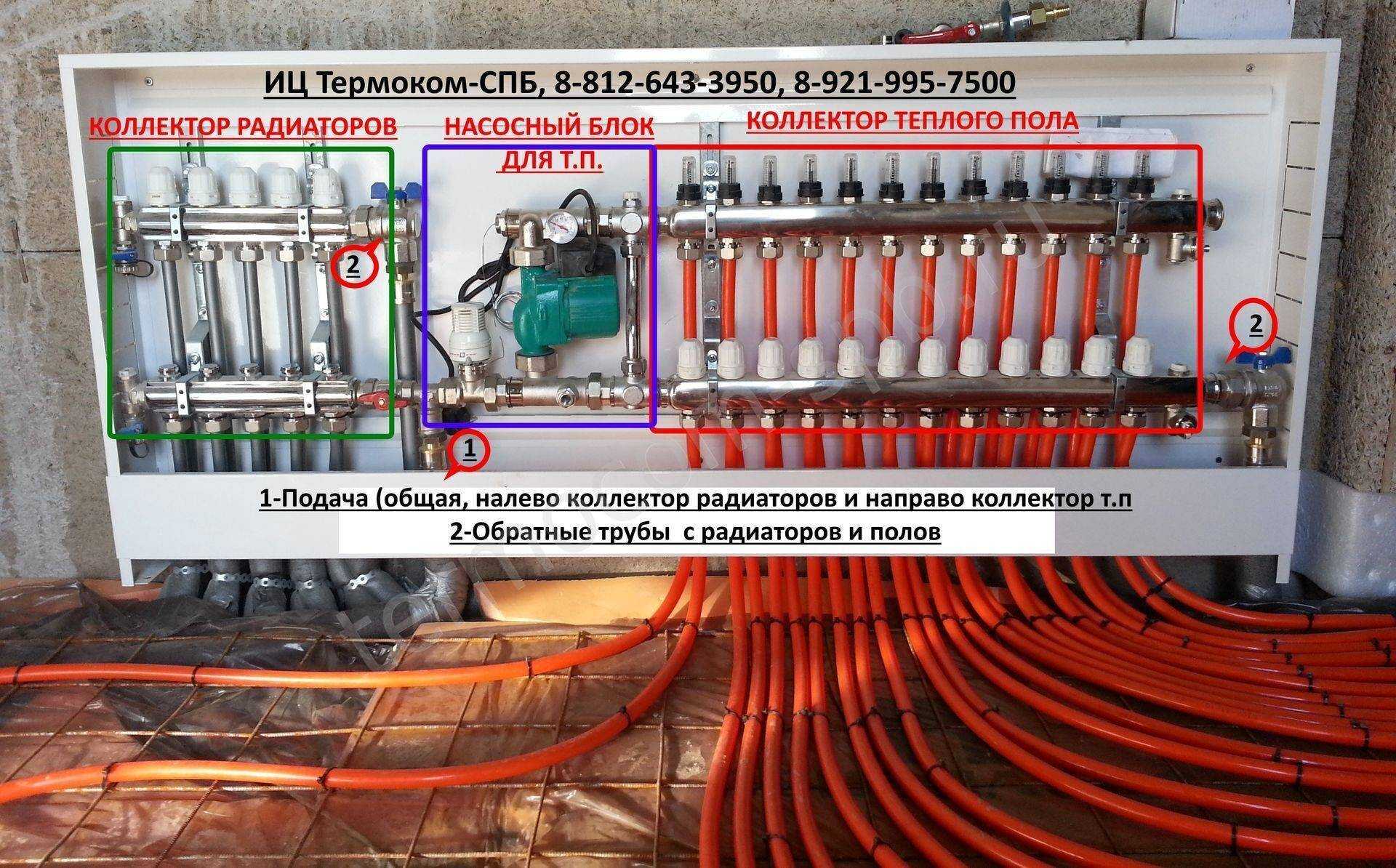

Схема коллектора водяного обогревающего пола

Чтобы прочувствовать результаты от внесенных в работу системы изменений потребуется некоторое время. Срок прогрева водяного теплого пола зависит от следующих нюансов:

• количества слоев и материала изготовления напольного покрытия;
• температуры воды;
• скорости подачи теплоносителя;
• мощности нагревателя;
• погодных условий.

Процесс регулировки можно значительно упростить и облегчить применением не сложных и недорогих средств автоматизации – коллекторного сервопривода и термодатчика. Наружный анализатор (терморегулятор) способен в автоматическом режиме контролировать и корректировать подачу в контур прогретого теплоносителя.

Неисправности электрооборудования

Если протечки теплоносителя отсутствуют, то причина может скрываться в неисправности компонентов системы, работающих от электричества. К элементам, вероятность выхода из строя которых достаточно велика, относятся термостат и циркуляционный насос, располагающиеся в смесительном узле коллектора.

Поступление к ним напряжения проверяется посредством индикаторной отвертки или мультиметра. О неисправности насоса свидетельствуют также отсутствие каких-либо звуков при включении.

Если причину поломки водяного «теплого пола» самостоятельно обнаружить не удалось, не следует пытаться отремонтировать его «наугад» – необходимо обратиться за помощью к квалифицированным специалистам, располагающим необходимыми инструментами для того, чтобы выполнить ремонт водяного пола.

Элементы коллектора

Прожиг кабеля и генератор сигналов

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

трансформатор для прожига

генератор сигналов

эл.магнитный приемник сигналов

тепловизор

В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:

https://youtube.com/watch?v=x8EDmqBLvDs%3F

Порядок такой:

прожигается место слабой изоляции

Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.

Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.

генератором подается сигнал в кабель

эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.

тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.

С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.

Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.

Настройка работы теплого пола с неисправным датчиком

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.

Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

отключаете от клемм провода на датчик

терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

на экране высвечивается номер программы

перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы

В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.

В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.

А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.

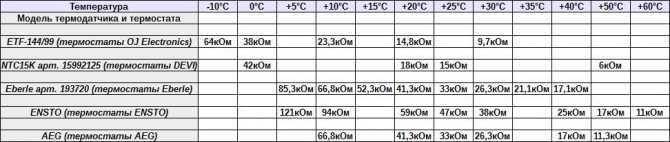

Например, заводские данные термостата – 15кОм при t=25С.

А вот, что показывает тестер при замерах:

Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.

То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:

С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

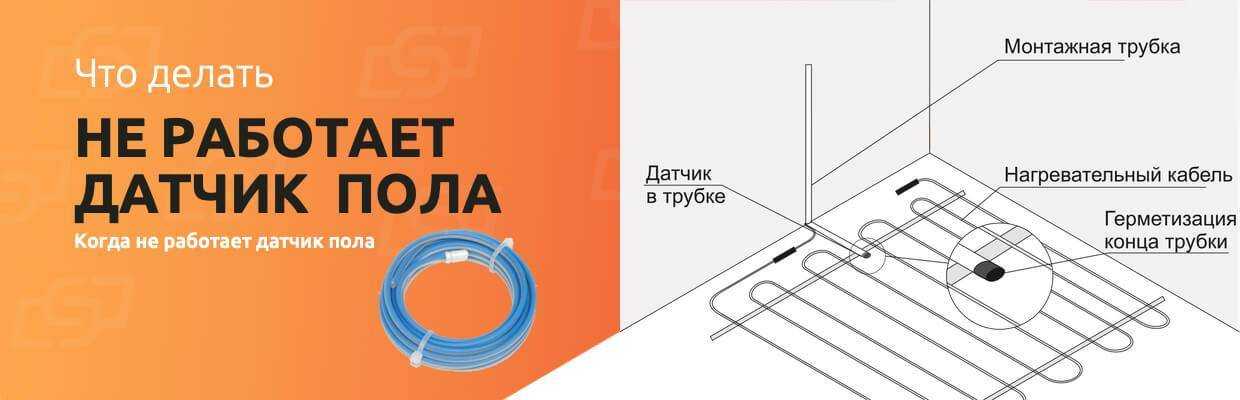

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.

Неисправности электрического пола

Разобравшись с тем, почему не работает теплый пол от отопления водяной, переходим к электрическим системам. Все они основаны на классическом принципе. Под воздействием тока нагревательный элемент начинает генерировать тепло, подавая его на стяжку или непосредственно на покрытие. Если не работает электрический теплый пол, причиной может быть:

• терморегулятор;
• повреждение кабеля или пленки;
• датчик температуры.

Терморегулятор и датчик

В большинстве случаев теплый пол электрический плохо греет по причине неисправного терморегулятора. Это устройство отвечает за правильную температуру, включение и отключение системы. Как только мощность отопления достигает заданного параметра, оно автоматически отключается. Чтобы убедиться в неисправности терморегулятора теплого пола, его нужно отсоединить от сети и демонтировать. Для проверки потребуется мультиметр.

Достаточно часто неполадка связана с плохой фиксацией клемм, соединяющих кабель, шнур питания и датчик температуры. Если теплый пол перестал работать по этой причине, достаточно просто подтянуть контакты. Когда регулятор включен, напряжение на выходах и в питании должно быть идентичным. Если замер сопротивления показывает достаточно серьезные отклонения от показателей, обозначенных производителем, устройство нужно менять. «Поразившие» терморегулятор для теплого пола неисправности способен устранить только специалист, и то далеко не всегда.

Также важно убедиться в нормальной работе термодатчика. Причина, почему не греет теплый пол электрический, может быть связана с близостью устройства к нагревательным элементам

Датчик слишком быстро фиксирует нужную температуру и отключается, тогда как система еще не успела достигнуть нужного уровня

В этой ситуации просто не работает теплый пол. Что делать, если оборудование функционирует без остановки – вторая проблема, связанная с поврежденным датчиком. Он может элементарно не отключаться, «дожидаясь» требуемой температуры, вызывая большие неоправданные расходы

Датчик слишком быстро фиксирует нужную температуру и отключается, тогда как система еще не успела достигнуть нужного уровня. В этой ситуации просто не работает теплый пол. Что делать, если оборудование функционирует без остановки – вторая проблема, связанная с поврежденным датчиком. Он может элементарно не отключаться, «дожидаясь» требуемой температуры, вызывая большие неоправданные расходы.

Когда не греет теплый пол электрический, а причиной является термодатчик, его нужно заменить. Он устанавливается в гофрированную трубку, откуда его без труда можно извлечь. Эта часть системы не располагается в полу, поэтому разбирать напольное покрытие не потребуется. Единственное, может понадобиться небольшой косметический ремонт участка стены, где пряталась гофра.

Повреждение нагревательных элементов

Если вы никак не можете определить, в чем причина того, что перестал греть теплый пол, имеет смысл проверить состояние кабеля или пленки. Сначала нужно измерить уровень сопротивления и изоляции. Если расхождения больше 5% от нормы, указанной в техпаспорте, значит, где-то произошел обрыв. Когда не греет один контур теплого пола, поле поиска значительно сужается. Кабельные модели встречаются значительно чаще, поэтому будем говорить преимущественно о них.

В первую очередь следует отсоединить систему от сети, а провод – от термостата. Понять, почему не греет теплый пол электрический, поможет высоковольтный генератор. Он обозначит место аварии небольшим разрядом. Если такого прибора у вас нет, воспользуйтесь аудио-детектором. Он укажет причину, по которой плохо греет теплый пол, звуковым сигналом. Еще один эффективный вариант – тестер напряжения. Он тоже безошибочно определит место разрыва.

После того как стало ясно, почему не работает теплый пол, причины неисправности нужно устранить. Для начала следует аккуратно снять верхнее покрытие на поврежденном участке. Если оно было установлено на стяжку, потребуется демонтировать и ее

Нужно действовать максимально осторожно, иначе проблема под названием «почему плохо греет теплый пол электрический» может существенно усугубится

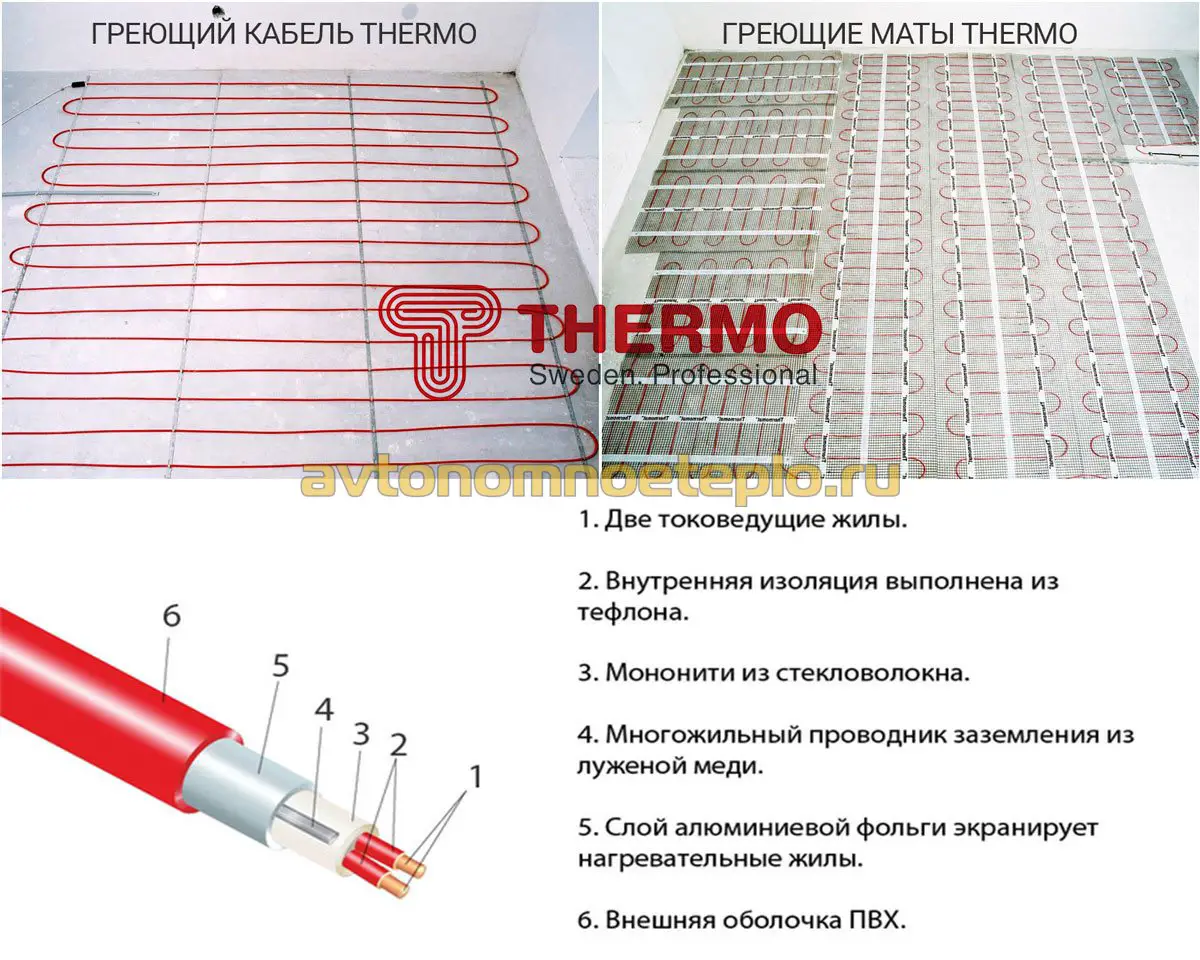

Приобретая готовый комплект кабельной системы, клиент обычно получает и ремонтный набор. В его состав входят гильзы и термоусадочные муфты. Если подобная оснастка отсутствует, ее придется докупать отдельно. Чтобы ликвидировать причину слабого нагрева теплого пола, нужно зачистить концы в месте обрыва, после чего соединить их, используя ля этого гильзы и муфты. Следующим шагом станет тестирование исправленной системы. Если оно показывает, что все нормально, можно заново заливать стяжку и класть покрытие.

Отказ пола из кабеля

Вероятных причин, почему кабельный пол не такой тёплый, как хочется, большое количество. Если конструкция установлена практически недавно, такое негативное явление связано с неверным выбором кабеля. Его вид, мощность, противодействие изоляции могут быть непригодными для определенной поверхности пола. В заграничных сетях напряжение составляет 230 В, а в российских – 220. Если данный факт не учтен во время выбора – уменьшение мощности становится очевидной.

Внимание! Неверно подбирают провод люди, выполняющие ремонт своими силами. Чтобы этого не случилось, необходимо обратиться за советом к специалистам. Если детали подобраны правильно, неустойчивая работа пола может быть спровоцирована плохим монтажом

Если внешний водяной термостат выключается при слабеньком нагреве, можно говорить смело о неверно выполненом монтаже термодатчика: он находится очень близко к кабелю или вообще касается с ним

Если детали подобраны правильно, неустойчивая работа пола может быть спровоцирована плохим монтажом. Если внешний водяной термостат выключается при слабеньком нагреве, можно говорить смело о неверно выполненом монтаже термодатчика: он находится очень близко к кабелю или вообще касается с ним.

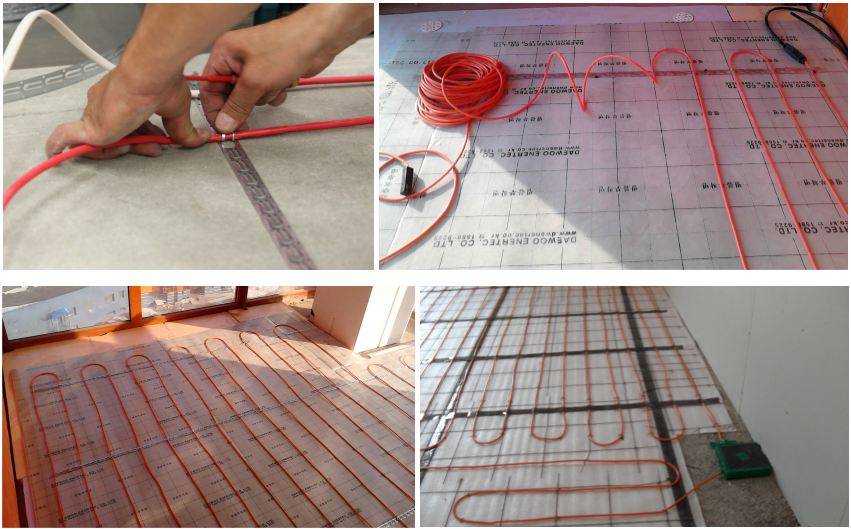

Процесс установки матов

Дополнительным Основанием, почему не греет пол с подогревом, становится повреждение от механических факторов кабеля. В подобной ситуации удостоверьтесь в его цельности. Порой при заливке стяжки провод повреждается, нагрев перестает работать. Чтобы проверить его целость, проделайте следующее:

• выключите внешний водяной термостат;
• Отсоедините провод;

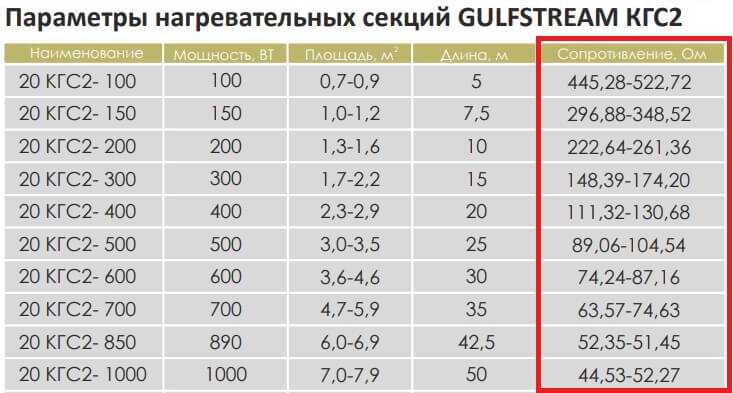

• Замерьте противодействие между греющими жилами. Полученное значение сопоставьте с реквизитами паспорта. Возможное отклонение составляет 5%. Если результаты не совпадают, значит, есть повреждения от механических факторов.

Порой бывают ситуации, что пол перестал согревать, так как из строя вышел датчик температуры или отказал внешний водяной термостат. Для начала необходимо проверить, насколько плотно детали соединены между собой. Если с местом соединения все хорошо, необходимо проверить напряжение на выводе кабеля. Оно должно подходить с напряжением питания. Если отмечены отклонения, устройства понадобится поменять. Если процесс установки составлен грамотно, замена датчика тепла и термостата не вызовет трудностей.

Слабо нагретыми полы могут быть и при невысоком напряжении. Если энергоснабжение определенного дома нестабильно, мощности может быть недостаточно, чтобы прогреть всю полезную площадь. В подобной ситуации имеет смысл воспользоваться специализированным прибором – стабилизатором электрического напряжения. Он поможет поддерживать сетевое напряжение на требуемом уровне.

Совет! Если вероятная возможность того, что сетевое напряжение будет регулярно невысоким, стоит с самого начала приобрести провод с большей удельной мощностью.

Вариант повреждения кабеля

Неполадки электрических полов

Электрический теплый пол состоит из греющего кабеля и терморегулятора. Следовательно, почему не работает система, зависит от их правильного функционирования.

Если теплый пол перестал греть, возможно, во время заливки стяжки или при укладке был поврежден греющий кабель. Для проверки целостности необходимо отключить клеммы со стороны терморегулятора и померить напряжение между греющими жилами. Расхождение с паспортными данными не должны превышать 5%.

При монтаже кабель равномерно укладывают по всему периметру комнаты

• Отключение термодатчика при слабом нагревании пола свидетельствует о неправильном монтаже. Датчик или касается кабеля, или близко к нему находится. Температура полов может отличаться от заданной не более, чем на два градуса. Измерить ее можно при помощи специального градусника.
• Терморегулятор или термодатчик могут быть неисправны. Нужно сначала убедиться в надежности клеммного соединения элементов цепи. Затем измеряется напряжение на выходе, оно должно равняться напряжению питания. Определив неисправность, поломанный узел заменяют.

Цифровые терморегуляторы отображают на дисплее различные рабочие характеристики

Может быть интересно

При падении напряжения в сети или просто низких его показателях, мощность теплого пола понижается значительно. В этом случае поможет стабилизатор напряжения. Лучше всего включать стабилизатор для всего дома.

Для такой системы можно сделать ремонт теплого пола своими руками, не прибегая к помощи специалистов. Нужны только элементарные знания в электротехнике и определенные измерительные приборы.

Почему не греет водяной обогрев

Итак, если водяной обогрев вам принес разочарование, не спешите его ругать, вполне возможно, что все можно исправить.

Система совсем не греет

Данная проблема может возникнуть в результате следующих причин:

• Перекрыты краны. В распределительном щитке для каждого контура имеются шаровые краны. Необходимо убедиться, что все ручки расположены вдоль труб, т.е. открыты.
• Циркуляционный насос не работает. Его работа должна сопровождаться легкой вибрацией и небольшим шумом. Если этого нет, то следует проверить питание,возможно понадобится полностью заменить насос.
• В систему попал воздух. Это неприятная история, но поправимая. Для ее устранения следует обратиться за помощью к специалистам, так как решить проблему своими руками вряд ли удастся.

Правильная схема укладки водяного обогрева

Обогрев работает неэффективно

Если теплый пол плохо греет, то причин может быть несколько:

• Мощности котла недостаточно. В этом случае надо понизить температуру в других помещениях, где это возможно. Не исключено, что ситуацию исправит профилактический ремонт и ревизия термодатчиков.
• Возможно, теплый пол слабо греет потому, что на нем установлена дополнительная мебель или уложен ковер. Чем более открытой будет поверхность, тем лучше.
• Труба частично перекрыта (закупорена) воздухом.Решается путем удаления воздушной пробки.
• При монтаже утеплитель уложен с нарушениями технологии, в результате чего тепло уходит вниз. В этом случае надо зафиксировать, сколько прогревается теплый пол и до какой температуры, отклонение от нормы свидетельствует чаще всего именно об этом. Существует два варианта решения проблемы – либо демонтировать покрытие и наново выполнить теплоизоляцию, либо использовать дополнительные источники обогрева.
• Крайне неприятный случай, когда покрытие нагревается неравномерно, т.е. «пятнами». Если выпуск воздуха из системы не принес положительного результата, значит плохо выполнена пароизоляция. В таком случае система работает на осушение, а не на отопление помещения.

Проверить это очень просто – надо уложить на покрытие квадратный метр пленки и проклеить его по периметру скотчем. Если спустя сутки или даже раньше на пленке появится испарина, а стыки плитки потемнеют, значит,систему необходимо переделать по технологии. Если не устранить эту проблему, то на поверхности образуется плесень и грибок, что приведет к неприятному запаху.

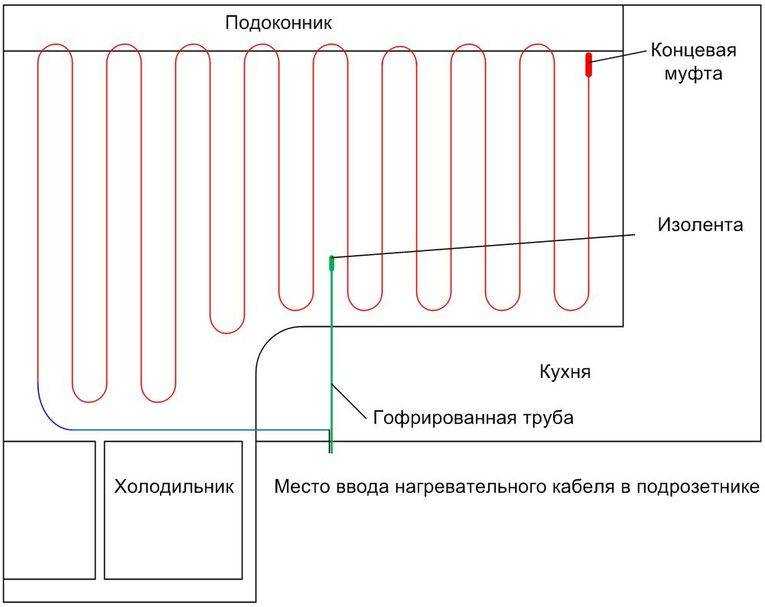

Схема электрического теплого пола

Почему не нагревается от радиатора, что делать?

Причин, почему не греет водяной тёплый пол, подсоединённый к радиатору, может быть несколько:

1. низкое давление воды в системе;
2. неправильно выполнен монтаж;
3. труба, через которую идёт теплоноситель, имеет маленькое сечение;
4. система завоздушена или загрязнена.

Часто нагрев не происходит из-за сниженной скорости потока теплоносителя. Недостаточная мощность насоса не даёт жидкости циркулировать с достаточной скоростью по системе. Воде не хватает давления для преодоления радиатора и ухода в отводку

Проблема решается заменой насоса на более мощный либо заменой труб на трубы с большим сечением.
В случае неправильного присоединения труб неполадку решают так: Отсоединяют трубы.
Меняют схему соединения.
Присоединяют все элементы к радиатору, открывают подачу воды, проверяют работу.

Важно
Ошибки в монтаже труб водяного тёплого пола к радиатору допускают неопытные любители, работа профессиональных мастеров позволяет системе функционировать безошибочно.

Образование воздушных пробок не даёт теплоносителю продвигаться по трубам. Необходимо установить кран Маевского или спускатель для воздуха.
Загрязнение отопительного контура – следующая причина отсутствия нагрева водяного тёплого пола

При отсутствии регулярной чистки отопительной системы происходит накопление осадка на стенах труб, который мешает жидкости проходить.
