Водяной теплый пол в каркасном доме

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

1. Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
2. Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
3. Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Виды теплых полов

Этапы монтажа гидравлического пола

1. Начинается устройство системы гидравлического пола с установки коллекторного шкафа, а также монтажа насосно-смесительного узла с блоком коллектора, который регулирует температуру в помещении. Размещение шкафа должно быть на одинаковом расстоянии от протяжности труб из каждой комнаты и контура.
2. Коллектор устанавливается в специальный ящик толщиной 12 см. Размеры зависят от величины коллекторной группы со всеми ее дополнительными элементами (датчики давления, сливы и воздухоотводы). Под коллекторной группой обязательно оставляется место до пола, требуемое для загиба подведенных от контуров труб водяного пола. Совет! Установка коллекторного ящика должна производиться выше уровня теплого пола, чтобы не допустить отвода труб от него вверх, иначе система отвода воздуха не будет нормально работать.
3. Подготовка поверхности. Старую стяжку понадобится полностью демонтировать, после чего выровнять пол, если существуют перепады свыше 10 мм.
4. На зачищенную ровную поверхность комнаты укладывается слой гидроизоляции, а весь периметр помещения фиксируется демпферной лентой, которая компенсирует возможное расширение пола при нагреве и уменьшает потерю тепла через стены. Совет! Если используется водяной теплый пол с несколькими контурами, следует уложить демпферную ленту и по линиям между контурами.
5. Установка пароизоляционного материала, который обеспечит защиту от увлажнения снизу.
6. Утепление основы пола:

• в случае если пол теплый, будет достаточно использовать лишь вспененный полиэтилен, у которого есть отражающее фольгированное покрытие;
• для отапливаемых квартир этажом ниже следует применять листы пенополистирола обычного либо экструдированного толщиной 20-50 мм или же иной прочный утеплитель с соответствующей толщиной;
• квартиры, находящиеся на первом этаже с неотапливаемым подвалом, пол которых расположен на грунте, требуют более качественного утепления в виде керамзитного слоя и листов пенополистирола толщиной свыше 50 мм.

Укладка армирующей сетки наверх утеплителя. Она позволяет закрепить слой стяжки, а также к ней можно прикрепить трубу теплого пола, при этом не понадобится использовать дополнительные крепежные полосы и клипсы.

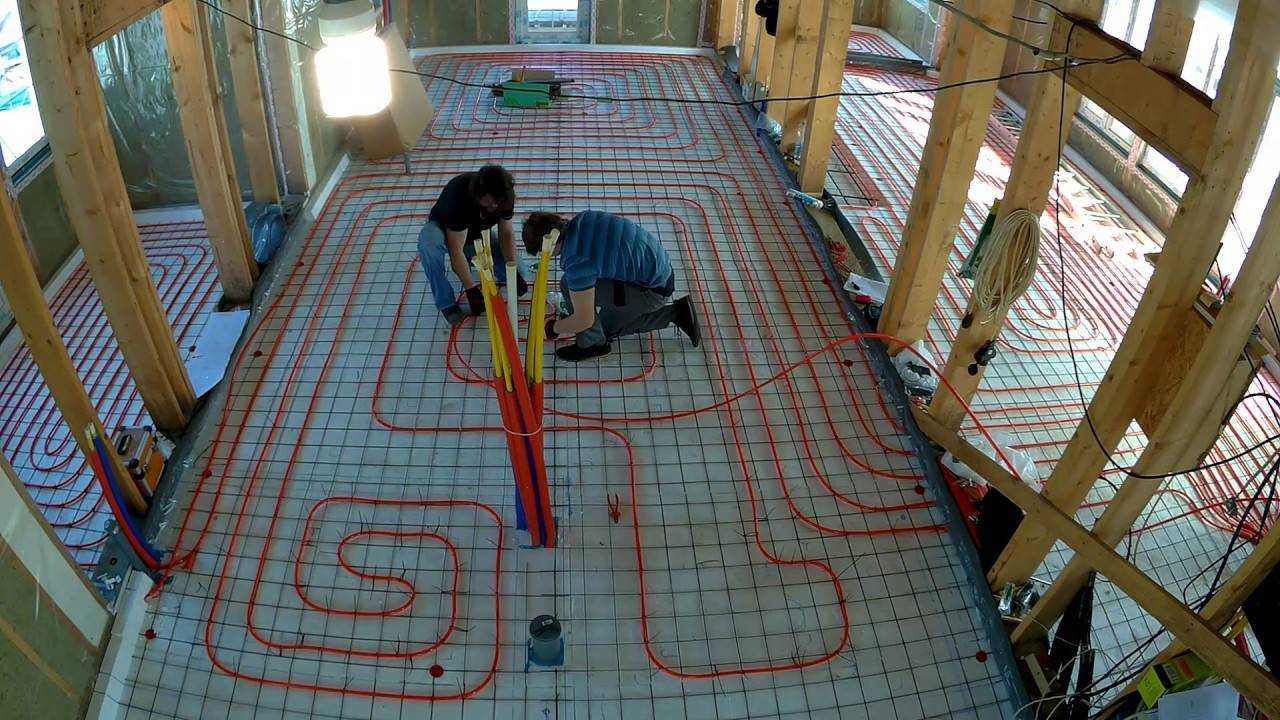

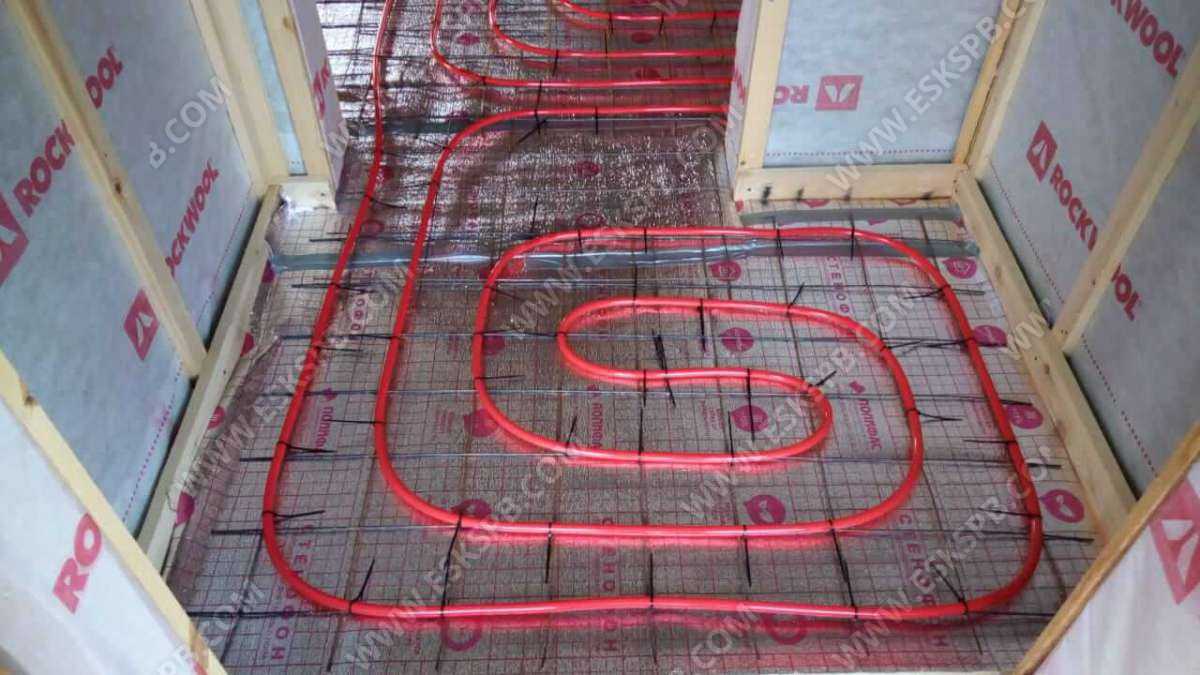

Устанавливаем металлопластиковые трубы согласно схеме и расстоянию, предусмотренному проектом.

Советы!

1. Укладку труб лучше всего начинать от внешних стен помещения, поскольку они самые холодные.
2. Если ввод труб в комнату не размещен со стороны внешней стены, понадобится утеплить участок трубы от ввода к стене.
3. Чтобы снизить уровень нагрева пола, от внешней стены хорошо использовать способ укладки «змейка».
4. Равномерного обогрева помещения можно добиться, используя укладку по спирали от краев комнаты к центру.
5. После оформления контуров концы труб присоединяют к распределительному коллектору, монтируют сервоприводы, регулирующие работу теплового потока при помощи комнатного термостата.
6. Проверка системы на герметичность и заливка бетонной стяжкой. Эксплуатацию системы отопления можно начинать через 28 дней.

Заливка стяжки в каркасном доме

После подготовки лаг, укладки утеплителя и гидроизоляции остается только понять, как залить стяжку на деревянный пол. Работу начинают с монтажа так называемых маяков. Они позволяют получить стяжку равномерной толщины на всей площади пола. Делают маяки из металлических П-образных профилей, которые крепят на холмики цементно-песчаного раствора. Они же помогают нивелировать маяки по высоте. Горизонталь, по которой выставлены профили, проверяют с помощью строительного уровня.

Обратите внимание: чтобы ускорить и упростить процесс заливки стяжки по деревянным балкам, вместо армирующей сетки лучше использовать фиброволокно. Его добавляют в цементно-песчаную смесь, которую тщательно перемешивают. Приготовленный раствор равномерно распределяют по поверхности пола до отметок на стенах, разравнивают по маякам

Из верхнего слоя покрытия выпускают воздух, проходя по нему игольчатым валиком с длинной ручкой. Через сутки после заливки стяжки пола в каркасном доме убирают маяки. Швы заполняют раствором и затирают. Чтобы монолитная плита не потрескалась в процессе затвердевания, ее периодически увлажняют

Приготовленный раствор равномерно распределяют по поверхности пола до отметок на стенах, разравнивают по маякам. Из верхнего слоя покрытия выпускают воздух, проходя по нему игольчатым валиком с длинной ручкой. Через сутки после заливки стяжки пола в каркасном доме убирают маяки. Швы заполняют раствором и затирают. Чтобы монолитная плита не потрескалась в процессе затвердевания, ее периодически увлажняют.

Источники

• https://karkasnik-stroy.ru/seti/teplye-poly/
• https://ZnatokTepla.ru/teplyj-pol/teplyj-pol-v-karkasnom-dome.html
• https://teplota.guru/teploizolyatsiya/teplyj-pol-v-karkasnom-dome-na-vintovyh-svayah-kak-ego-sdelat.html
• https://ingenernie-sistemi.ru/kak-sdelat-teplye-poly-v-karkasnom-dome-bez-styazhki/
• https://fugar-kamin.ru/teplyj-pol/vse-pro-teplye-poly-v-karkasnom-dome-na-svayah.html
• https://TrubaNet.ru/teplyjj-pol/teplyj-pol-v-karkasnom-dome.html
• https://teplospec.com/teplyy-pol/kak-sdelat-teplyy-pol-v-karkasnom-dome-kakoy-variant-vybrat.html
• https://Pro-karkas.ru/decor/screed-on-wooden-floor/

Технология утепления пола под домом и первым этажом

Чтобы в каркасном или брусовом доме было тепло, важно хорошо провести утепление пола первого этажа. Для теплоизоляции перекрытий нижнего этажа дома на сваях подойдут пенополистирольные плиты

Они берутся стандартные 1 метр на 120 см.

Технологический процесс несложный:

• плиты укладываются вдоль лаг;
• прикручиваются плиты на длинные саморезы к лагам, при этом поперёк лаг размещаются доски;

все стыки герметизируются пеной из дома;

между лагами со стороны дома стелется утеплитель 200 мм. Подойдёт минеральная вата;

укладывается пароизоляция;

монтируется черновой пол — доски-дюймовки или ДСП.

При таком варианте утепления, точка росы будет находиться в доме, поэтому внутри будет тепло.

Определение необходимого типа покрытия

Существуют два основных вида полов с подогревом:

• Водный, использующий систему трубопровода;
• Электрический.

Для них характерны свои нюансы в эксплуатации, характеристики, процесс установки. Наиболее популярным является первый вариант. Водяной теплый пол в каркасном доме хорошо показывает себя на протяжении десятилетий, может гибко настраиваться, его установка не стоит больших денег.

Водяной пол представляет собой сложную систему из трубок, которые укладываются на армированную сетку в виде закрученной спирали, еще на этапе заливки пола. Каждое помещение может иметь свою собственную систему подогрева с разным шагом укладки труб, общей прогреваемой площадью и т. д. Сеть трубок обязательно соединяется в определенном месте, обычно это котельная, откуда производится нагрев жидкости внутри ПВХ труб.

Проведение подобной системы по всей жилой площади дома гарантирует возможность пассивного обогрева здания зимой. При условии активного использования потерю тепла через фундамент дома можно снизить до нуля.

У водяной системы обогрева есть несколько сильных сторон:

1. Невысокая стоимость обслуживания, простота монтажа;
2. Простота в обслуживании, гибкость в настройке температуры для каждой отдельной комнаты;
3. Возможность обогрева как от сети (автономное отопление), так и от дровяной печи (котла);
4. Высокая долговечность установленной системы. При правильном обслуживании водяной пол прослужит более 20 лет.

Теплый пол в каркасном доме должен иметь небольшой вес и не давить на каркас из дерева. Граничная нагрузка для здания из 15см доски составляет 320 кг/м2. Для того чтобы уложиться в этот лимит, используют несколько видов монтажа: монтаж легкого пола на деревянный настил или установка контура в плавающую стяжку.

Оба варианта могут применяться в каркасном доме, который стоит на сваях. Однако для домов с ленточным фундаментом лучше использовать т. н. «легкий».

Укладка гидроизоляционного слоя

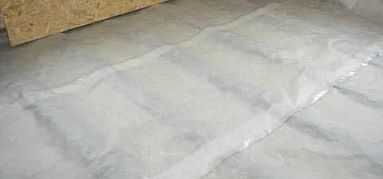

В качестве гидроизоляции при устройстве «плавающего» пола используют полиэтиленовую пленку. Несмотря на то, что воздухопроницаемость этого материала стремится к нулю, его применяют в качестве изолятора стяжки в деревянном доме. Обусловлено это следующим:

• бетон и древесина не прилипают к полиэтилену, не рвут его при движении;
• полиэтилен препятствует движению влаги от стяжки к черновому настилу и наоборот (материалы конструкции гигроскопичны).

Перед укладкой изоляционной пленки по периметру будущего пола прокладывают демпферную ленту. К стенам ее крепят строительным степлером. Затем полиэтилен укладывают по всей поверхности пола, делая нахлест на стены в 10 см. Нахлест полос друг на друга лучше сделать в 15-20 см, поскольку гидроизоляционный слой должен быть герметичным. Не допускается также наличие складок материала. Стыки полос изолируют скотчем.

2 фактора выбора теплых полов

Многие до сих пор в такой ситуации делают свой выбор в пользу водяных теплых полов. Объясняется это тем, что люди боятся влияния электромагнитного излучения на организм, которое якобы оказывают электрические теплые полы.

Тем временем, все производители уже давно обязаны иметь сертификаты и бумаги подтверждающие безопасность их изделий. А все греющие кабели делают экранированными.

Если же учесть сколько вокруг нас всяких WiFi, GSM и прочих сетей, то эл.полы не самое большое зло. Однако большинство это не убеждает в их правоте.

По их мнению, для ванной может быть это еще и сгодится, а вот если это основное отопление во всех комнатах, то любые головные боли или болезни будут автоматически записываться насчет электрических теплых полов.

Водяные же теплые полы абсолютно безвредны.

Ну и второй важный момент – это абсолютная ремонтопригодность водяных полов в любом месте. Причем сделать такой ремонт можно самостоятельно, в домашних условиях.

В случае повреждения греющего кабеля электрического мата, вам придется либо сдирать всю плитку и менять его целиком, либо вызывать специалистов с оборудованием для прожига, и поиска места КЗ тепловизором, с последующей установкой муфт.

Причем поиск некоторых аварий, даже у них может вызвать определенные неразрешимые трудности.

Поэтому безопасность и ремонтопригодность, те два фактора, которые склоняют для многих выбор в пользу водяных теплых полов в качестве основного источника отопления. Электрический же вариант, остается только как дополнительный источник тепла.

А вот факторы которые могут отпугнуть от водяных теплых полов:

сложность и дороговизна всей конструкции

Нужен котел, смесительный узел, коллектор и многое другое, без чего легко обходится электрический обогрев.

постоянные ревизионные работы

Замена воды, накипь на тэнах, поломки насоса, течи из некачественных труб. Короче говоря, многие монтажники на водяных полах зарабатывают в разы больше, и не только при их укладке, но и при дальнейшем обслуживании.

Естественно им выгодно убеждать своих клиентов о вреде электричества и теплых полах на их основе.

Лично ваш выбор должен зависеть от двух переменных:

бюджета на монтаж и необходимое последующее обслуживание

Если проблем с этим нет, то вперед в магазин за водяными полами.

отсутствие предрассудков и вера в современные технологии

Если это про вас, то электрический теплый пол, именно то, что вам нужно.

Выбор типа теплого пола

Правильное устройство системы теплого пола сэкономит затраты на отопление и создаст в доме комфорт и уют. Это, пожалуй, самый правильный вариант устройства отопления помещения, так как нагревается нижняя часть помещения.

После решения делать теплый пол следует выбрать его тип: водяной или электрический.

Электрический теплый пол

Отличается быстрой установкой и простотой подключения. Существенным недостатком является дороговизна электроэнергии, что делает затраты на отопление помещения высокими.

Электрический теплый пол устанавливают под поверхностью пола свободного от мебели. Его установка под диваном, шкафами и кроватью не эффективна и кабеля могут перегореть от перегрева. При расчете мощности системы учитывается, что на один квадратный метр площади расходуется 0,1 кВт энергии. На обогрев комнаты стандартных размеров (14-16 кв. м.) может понадобиться 1,5 кВт электричества.

Электрический кабельный теплый пол

Выделяют два основных вида электрической системы теплого пола:

• кабельный;
• пленочный.

Принцип обогрева бывает инфракрасным и конвекционным.

Установка такой системы проводится в стяжке. Сверху используют практически все виды напольного покрытия. Это может быть керамическая плитка, линолеум, ламинат. Нежелательным покрытием считается натуральный паркет или пробковый пол. Эти материалы могут рассохнуться, к тому же пробка не очень хорошо пропускает тепло.

Выбирая кабельный пол, следует учитывать его электромагнитное излучение. В жилых помещениях рекомендуется применять двухжильный провод, негативное влияние которого на организм человека меньше.

Пленочный электрический пол можно устанавливать без стяжки. Его расстилают непосредственно под напольное покрытие. Это значительно ускоряет процесс его установки и снижает трудозатраты.

К преимуществам электрической системы теплого пола относится отсутствие стяжки или очень тонкий ее слой, быстрота монтажа и мгновенный разогрев.

Установка электрического пола с помощью кабеля

Существуют и недостатки. Это высокое потребление электричества и зависимость от его постоянного наличия. Не рекомендуется устанавливать в комнатах с повышенной влажностью.

Водяной теплый пол

Эксплуатация водяного теплого пола дешевле. Обогрев происходит от теплоносителя, который нагревается газовым или твердотопливным котлом. Работа системы не так зависима от электричества, особенно при использовании котла на дровах или угле.

Стандартный монтаж водяного пола предусматривает его укладку в бетонную стяжку, размер которой составляет 5-7 см. Это ограничивало его устройство в каркасных домах, где технически сложно и нецелесообразно заливать пол или перекрытие цементно-песчаным раствором. Поэтому и была придумана более инновационная система – легкий водяной пол, который проводится без стяжки.

Он имеет ряд преимуществ:

• меньший вес конструкции, что позволяет проводить монтаж теплого пола в каркасном или деревянном доме
• система готова к эксплуатации сразу после установки;
• меньшая толщина слоя пола;
• возможность выполнения по индивидуальному заказу.

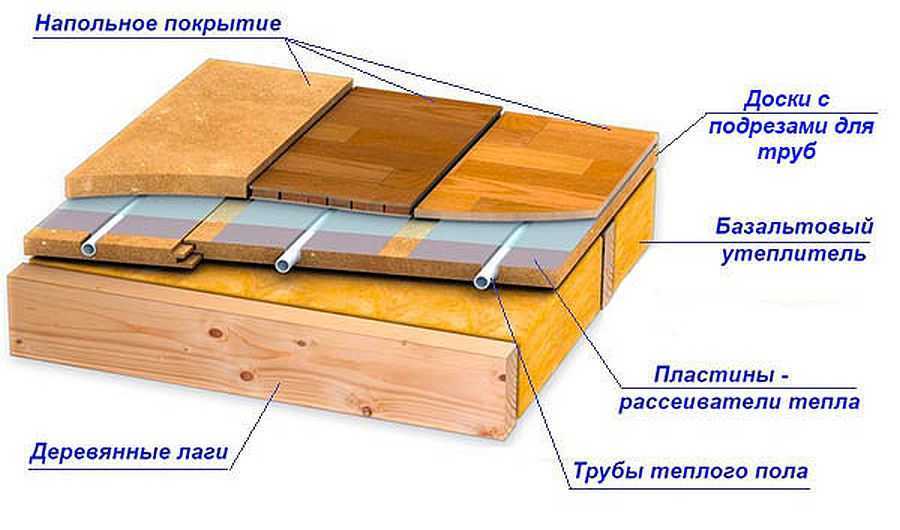

Существуют два типа легкого теплого пола:

• деревянный;
• пенополистирольный.

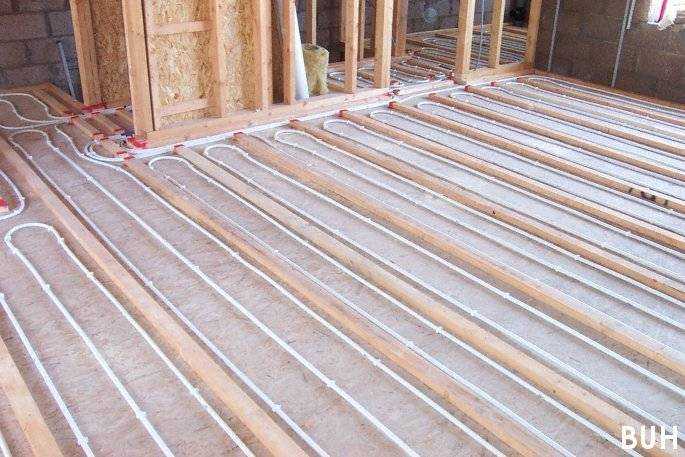

Стоимость деревянной системы дешевле, но ее монтаж более трудоемкий. Используется для установки по лагам. Толщина конструкции небольшая и не несет дополнительную нагрузку на конструкцию дома. Для большей эффективности на деревянное перекрытие дополнительно устанавливают утеплитель с отражающей фольгой.

Установка маячков при монтаже водяного пола

Для предотвращения направления теплого воздуха вниз используют систему легкого теплого пола с пенополистиролом. Алюминиевые пластины фиксируются на его мягком слое, а сверху конструкция накрывается гипсоволокнистым влагостойким листом.

Чтобы управлять системой водяного пола используют громоздкое дополнительное оборудование, которое позволяет отключать систему в каждой комнате отдельно.

Пол каркасного дома своими руками. Устройство и пошаговая инструкция

— водяной ТП в частном доме;— подбор материалов и комплектующих;— пирог теплого пола в моем доме;— укладка теплого пола;— установка коллектора и подключение труб;— расчет и заливка стяжки.— видео о монтаже теплого пола.

Опоры и балки пола

Балки – основные элементы опоры, на которые укладываются лаги. Опоры – это столбы из дерева, установленные на бетон, служащие для устойчивости балок и предохраняющие их от контакта с бетоном. Эти элементы делают из хвойной древесины, пропитанной биозащитным составом.

1. Выполняем разметку опор. Для этого рисуем план их расположения, с указанием высоты. По линии расположения опор натягиваем бечевку, закрепляя ее на лежнях, где выполнены пропилы под балки. Замеряем высоту каждой опоры и заносим результаты в план.
2. Брус 100 х 100 мм нарезаем в соответствии с замерами. Заготовки расставляем по местам, подстилая на основание слой гидроизолятора. Прибиваем опоры гвоздями к деревянным вкладышам, сделанным при заливке.
3. Балки укладываем концом в карман, используем вкладыши для регуляции их высоты вровень с лежнями. Если заготовки длинные, второй конец балки размечаем и отрезаем излишек. Если короткие, то балки стыкуем на опоре.
4. Балки крепим к лежням и промежуточным опорам рифлеными гвоздями. При высоте опор больше 1 м, их укрепляем укосами из доски.

ЧИТАТЬ ДАЛЕЕ: Как крепить деревянный плинтус

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

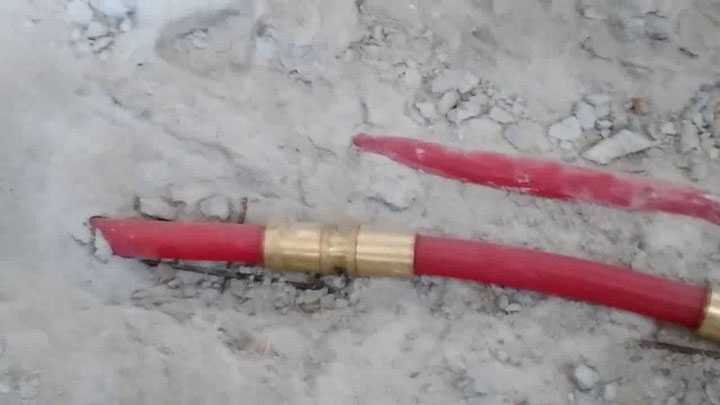

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Типы утеплителей для теплого пола

Варианты и порядок монтажа

Итоги

Жизнеспособна ли данная система? Конечно, да. Тысячи людей ей успешно пользуются и не собираются переходить на что-то другое.

В первую очередь из-за отсутствия хлопот с обслуживанием котла, коллектора и т.п. Тратить все свободное время на себя, а не на “кочегарку”, это конечно подкупает.

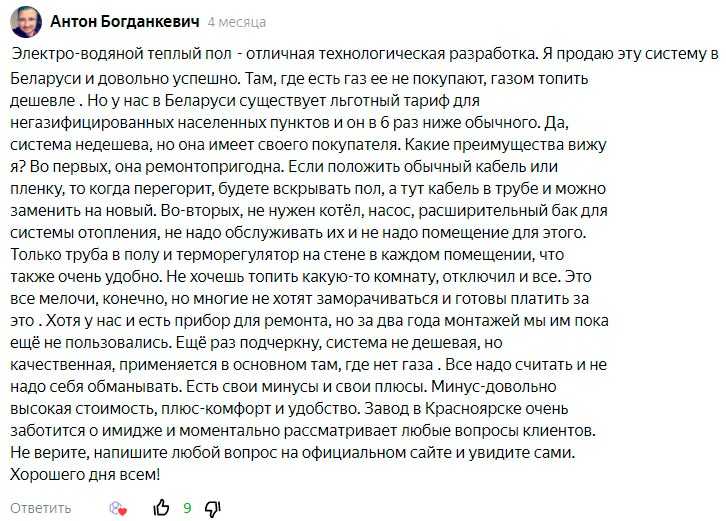

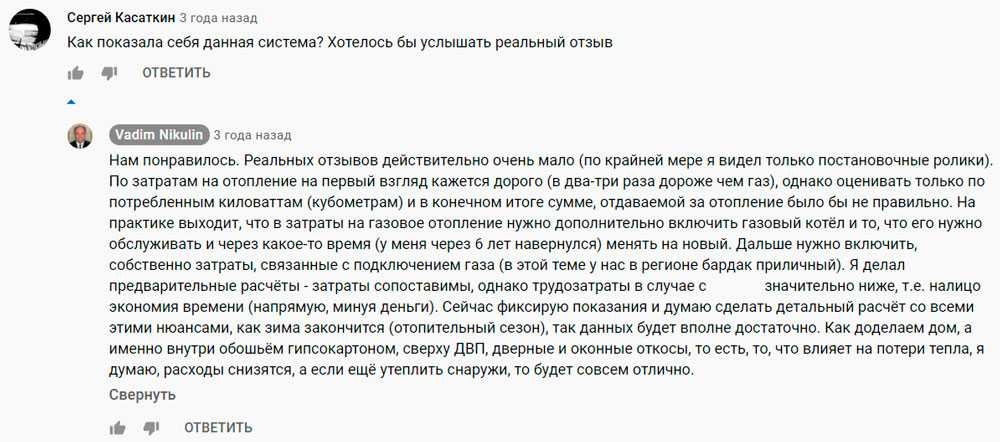

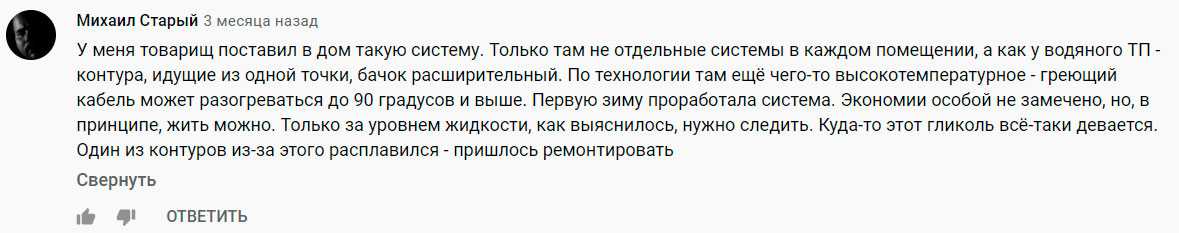

Вот отзывы от реальных пользователей и монтажников.

Однако вы должны четко понимать, что система вовсе не обладает теми явными преимуществами, о которых так ярко говорится в рекламе.

Главный недостаток электрических теплых полов перед водяными в том, что они имеют постоянную мощность, а не постоянную температуру на единицу площади. То есть, пол имеет разную температуру в зависимости от покрытия, мебели, сквозняка и т.д.

Электрожидкостный пол, который должен был побороть этот недостаток, никоим образом не решает данного вопроса. Что дает наличие сантиметра теплоносителя вокруг кабеля, кроме головняка, вообще непонятно.

Минус обычного водяного — сложный монтаж, зато плюс, что к нему можно подключить любой котел — газовый, дровяной, электрический, да хоть тепловой насос.

«Чудо технология» имеет все минусы монтажа обычного водяного пола, при этом лишает вас возможности выбора источника нагрева (только электричество).

Вот и получается, что данная система — это по сути обычный (но более дорогой) электропол, с гипотетической возможностью полной замены кабеля без вскрытия стяжки. Остальная его «суперэффективность», мягко говоря сильно преувеличена.

https://youtube.com/watch?v=6MS9fOSIbN8%3F

Источник — Тепло-вода

Заключение
