Какие трубы ложат для дренажа под дорогу. гофрированная пластиковая конструкция. выбор труб для укладки в канаву

Железобетонные изделия

Первым делом следует выбрать материал дренажа

В данном случае очень важно, чтобы он выдерживал сильные давящие нагрузки. Поэтому сначала нужно выяснить, какие трубы лучшие всего подходят для устройства заезда через канаву

Изготавливается бетонный вид труб в две стадии:

1. Сначала делается стальной каркас из сваренных вкруговую друг с другом прутов арматуры.
2. Далее основа заливается бетонным раствором высокой марки. После этого заготовка уплотняется при помощи центрифуги и вибропрессования.

Вследствие особенностей производства, железобетонная продукция получается очень прочной и гладкой. Поэтому в этом случае не стоит переживать если вы решили заложить концы трубы под заезд камнями.

Структура вибропрессованного материала максимально плотная. Поэтому вода не может проникать внутрь него и способствовать ржавлению стального каркаса.

Рассмотрим параметры железобетонных труб:

• их сечение может составлять 0,3-1,2 м;
• толщина стенок бывает 140-200 мм;
• длина колеблется от 250 до 500 см.

Железобетонные трубы для дренажных канав обладают двумя классами жесткости:

1. Параметр первой категории означает, что изделие можно закладывать в грунт не более чем на 6 м. Для более глубокого закапывания подобные конструкции не пригодны.
2. У материала второго класса жесткости несущая способность выше. Его можно класть на глубины до 10 м.

Основные достоинства ж/б дренажа — его высокий уровень прочности и продолжительный срок службы. Главные недостатки — дороговизна, большие размеры и вес. Укладывать бетонные конструкции можно только при помощи спецтехники.

Отдельной разновидностью таких конструкций являются асбестоцементные трубы под заезд. Они легче и компактней ж/б аналогов.

Делаем въезд

Если место будущего въезда ровное, канава сухая и неглубокая, а почва относительно твердая, можно обойтись своими силами и сделать въезд самому. Основной инвентарь, который вам понадобится, — строительные тачки для перевозки песка и лопаты.

Последовательность работ:

1. Прочистите всю дренажную канаву вдоль вашего участка от зарослей и донного ила. При необходимости углубите ее лопатой.
2. Насыпьте на дно расчищенной канавы в месте будущего въезда песок и утрамбуйте его. Слой песка должен быть 15–20 см.
3. Положите на песчаную подушку трубу. Продолжайте засыпать канаву песком. Делайте это слоями, а все слои утрамбовывайте. Если песок сухой, пролейте его водой, чтобы хорошо утрамбовать.
4. Укрепите въезд насыпью камней, габионами или железобетонными подпорными стенками — в зависимости от того, какой транспорт будет ездить по мосту. Если вы выбираете железобетонные стенки — их придется изготовить на месте, залив бетонный раствор в опалубку. Если вы никогда не работали с железобетоном сами, обратитесь за помощью к профессионалам.
5. Сделайте финишный слой из гранитного щебня мелкой фракции и отсева и тщательно выровняйте его лопатой или граблями. Нужно, чтобы покрытие немного возвышалось над дорогой: со временем оно осядет. Обычно это происходит зимой или осенью, после первых затяжных дождей. Но если вы построили въезд летом и хотите ускорить процесс, а заодно избавиться от гранитной пыли, то тщательно пролейте водой покрытие после укладки и выравнивания.
6. Если в вашем поселке будут асфальтировать дороги, договоритесь, чтобы рабочие заодно заасфальтировали и ваш въезд.

Въезд на участок готов. После окончания всех строительных работ на участке нужно будет смонтировать здесь декоративное покрытие, чтобы въезд был по-настоящему парадным.

А чтобы въездная зона была комфортной и безопасной, проведите освещение, сделайте удобную для маневрирования площадку с навесом для машины и поставьте автоматические въездные ворота.

Какую трубу купить для въезда на участок через канаву

Существует три разновидности водопропускных труб. Рассмотрим их преимущества и недостатки с точки зрения укладки под заезд.

Пластиковая труба. Рыжие или черные гофрированные трубы жесткостью Sn8 являются самым легким и дешевым способом пропустить воду. Согласно рекомендациям изготовителей, для обеспечения целостности трубы, над ней требуется устройство бетонной плиты заезда или же отсыпка из песка и щебня высотой не менее 70 см при нежесткой дорожной одежде.

Преимущества: легкость укладки.

Недостатки: ограничения по применению.

Цена: низкая.

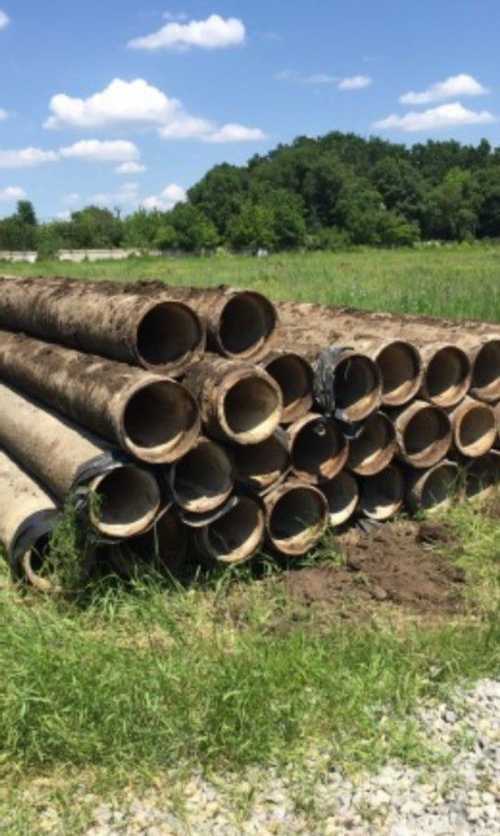

Металлическая труба на заезд для авто. Обычно это куски старых бывших в употреблении газопроводов, которые нарезаются длиной 5 или 6 метров и продаются владельцам загородных домов. Жесткий металл может и должен использоваться в первую очередь в мелких канавах глубиной 20-30 см под тонким слоем песчано-гравийной обсыпки. Металлическую трубу на въезде невозможно продавить, а ржаветь стенка толщиной в несколько миллиметров будет десятки лет.

Преимущества: прочность.

Недостатки: сложность доставки и укладки манипулятором.

Цена: средняя.

Железобетонная труба. Тяжелая, надежная труба с большой толщиной стенки, а значит зауженным сечением. Может использоваться в канавах глубиной от 40 см.

Преимущества: прочность.

Недостатки: укладка только в глубоких канавах, сложность доставки и укладки.

Цена: средняя.

Асбоцементная труба НЕ рекомендуется на въезд. Данный тип имеет крайне низкую кольцевую жесткость, а также хрупкие края!

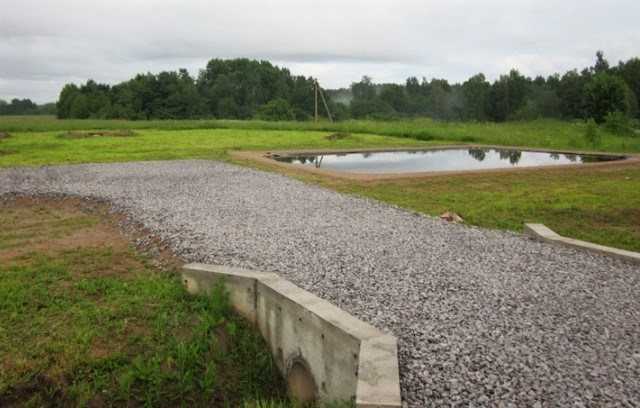

Стандартный вариант переезда

Для основания используют щебень, при этом укладывают и утрамбовываю его не только на дно канавы, но и на уклонах. Бетон можно приготовить на месте и залить в подготовленную опалубку. Если толщина стенок менее 400 мм, то обязательно выполняется каркас из арматуры. Толщина стенки должна быть не менее 25 см.

Над трубой, у кладки или бетонной стенки, стоит сделать зазор в 5 – 10 см, который уплотняется мягким изолирующим материалом. Это не даст стенке воздействовать на концы трубы, при небольшой просадке, и предохранит ее от слома на две части

Особенно важно для бетонных коллекторов

Для предотвращения съезда автомобиля, следует приподнять стенку над полотном проезда на 15 см.

Ширина заезда и сечение трубы

Технология сооружения переезда без пропуска воды принципиально не отличается от варианта с трубой. Но устройство коллектора предпочтительнее, особенно если есть хоть малейший сток. В этом случае вода не будет застаиваться и распространять неприятный запах.

Ширина проезда подбирается с учетом удаленности канавы от дороги и от границы участка. А так же с учетом возможного использования проезда в качестве временной парковки автомобиля. Если на переезде нет необходимости совершать повороты при выезде на дорогу и съезде с нее, а так же парковать автомобиль, в этом случае достаточно 3 метров.

В случае возникновения такой необходимости, ширину следует увеличить до 4 метров. Этого будет достаточно для заезда с поворотом. А при стоянке автомобиля, можно будет свободно пройти мимо него даже с детской коляской или строительной тачкой. Свыше 5 метров не стоит сооружать, это сильно затруднит прочистку коллектора, что неизбежно понадобится через несколько лет.

Сечение трубы должно быть не менее 400 мм. Иначе труба будет быстро заиливаться и требовать частой прочистки.

При подборе сечения так же следует учитывать:

• максимальный объем водостока в весенний период и в период ливней;
• минимально допустимую толщину насыпи над трубой для ее предохранения от нагрузок, с учетом материала трубы;
• глубину канавы;
• высоту приподнятости трубы над дном канавы, для снижения заиливания.

Капитальный вариант проезда

При устройстве капитального проезда, меняется технология засыпки трубы. Перед укладкой трубы на подготовленное основание укладывается сначала геотекстиль или дорожный дорнит с нахлестом на откосы канавы. Затем укладывается труба и засыпается щебнем средней фракции 20–60 мм. Тканый материал не позволит щебню под нагрузкой проникать в грунт.

Поверх уплотненного щебня укладывается каркас из арматуры, и заливается бетон

Особое внимание необходимо уделить краям бетонной поверхности. Чтобы они не обламывались, на съездах следует сделать углубление и увеличить толщину бетона до 200 мм

Или уложить плашмя дорожный бордюр по краям съезда с бетона.

Гофрированная пластиковая труба для укладки в канаву

Достаточно популярным и эффективным материалом для укладки в канаву являются пластиковые гофрированные трубы. Их габариты могут варьироваться в очень широких пределах: диаметр стандартных изделий составляет от 200 до 1000 мм, толщина стенки – от 22 до 140 мм, а длина – от 1 до 6 м.

При изготовлении пластиковых труб соединяется несколько слоев сырья, в результате чего получается монолитная конструкция. В качестве сырья для гофрированных изделий используется первичный полиэтилен или полипропилен высокой плотности

Очень важно, чтобы в процессе производства в материал не добавлялось вторичное сырье – такое смешивание является причиной существенного снижения упругости готовых изделий

Для определения упругости гофрированной трубы достаточно надавить на ее ребро – при наличии примесей материал не вернется в исходное состояние, в то время как изготовленные из первичного сырья изделия примут первоначальный вид. Также нужно знать, что внешний слой таких труб, по сути, является легким защитным кожухом, при помощи которого удается достичь высокого показателя жесткости и необходимой толщины стенок, не утяжеляя конечные изделия. При возникновении нагрузки пластиковая труба для въезда на участок через канаву слегка прогибается, но именно за счет этого качества данный материал удерживает форму и целостность.

Роль упругости данного материала нельзя недооценивать, ведь именно этот показатель дает возможность трубам при необходимости изгибаться, не испытывая деформирующих внутренних нагрузок. При уменьшении внешней нагрузки труба возвращается в прежнее состояние, не прекращая выполнять свои прямые функции. Правильное обустройство канавы с уклоном даст возможность трубопроводу очищаться самостоятельно, но даже при отсутствии уклона труб будет гораздо проще чистить – пластик очень гладкий, и различные твердые примеси к нему не прилипают.

В целом, гофрированные пластиковые трубы имеют массу положительных качеств:

• Небольшой вес, упрощающий транспортировку и монтаж трубопровода;
• Устойчивость к коррозии и большинству агрессивных химических веществ;
• Устойчивость к температурным перепадам (рабочая температура может варьироваться от -35 до 75 градусов);
• Высокая механическая прочность и сопротивляемость деформации;
• Высокая кольцевая жесткость;
• Длительный срок службы (при правильной укладке пластиковые трубы могут работать до 50 лет);
• Простой монтаж и универсальность (при необходимости трубы без проблем разрезаются или наращиваются);
• Небольшая стоимость.

Из недостатков можно отметить разве что боязнь открытого огня и полное неприятие ультрафиолетовых лучей, при попадании которых гофрированные пластиковые трубы начинают очень быстро разрушаться.

Заезд на участок через канаву своими руками с использованием плит

Этот способ обустройства считается самым надежным и удобным (ровные плиты не перекрывают проход канавы и выдерживают значительные весовые нагрузки), но назвать его бюджетным нельзя.

Для закладки «моста» преимущественно используются стандартные дорожные ж/б плиты с маркировкой ПДН, 1П или 2П, укладываемые с помощью спецтехники после подготовки насыпи. Владелец при этом выбирает один из следующих вариантов обустройства:

• Укладку небольших по площади плит поверх засыпанной щебнем или грунтом трубы. Этот способ подходит для канав малой ширины с высокой вероятностью расползания насыпи.

• Простое заложение плит поверх укрепленных стен каналов со средней шириной. Способ укрепления зависит от типа грунта и интенсивности использования канавы, в простом исполнении стенки отсыпаются щебнем или оставляются нетронутыми, в сложных случаях – заливаются из бетона или закрываются готовыми стеновыми плитами или бетонными лотками.

• Уменьшение чрезмерно широкого русла канавы ж/б плитами для стен или перекрытий с последующей засыпкой пространства за ними и укладкой дорожных плит сверху.

Технология работ

К обязательным условиям технологии относят:

Точный порядок действий зависит от выбранного способа, но лучшие результаты достигаются при:

1. Снятии до 50 см плодородного грунта на берегу с последующей трамбовкой и засыпкой щебня. Толщина слоя зависит от типа грунта, на гравелистых и плотных участках достаточно углубления от 6 см (стандартной толщины плит), слабые почвы полностью меняют на щебень.

2. При высоких рисках размытия канавы ее берега укрепляются тонкой бетонной стяжкой с каркасом из металлической сетки с крупными ячейками. При достаточном бюджете стяжка может меняться на облицовочные материалы, бетонные лотки или плиты заводского качества. В особо сложных случаях слой бетона заливается поверх утрамбованного на насыпи щебня.

3. После высыхания стяжки на основание с помощью спецтехники укладываются дорожные плиты. Любые стыки замазываются цементно-песочным раствором, участки по краям плит засыпаются смесью мелкого щебня и песка.

По аналогии с другими способами обустройства въезд из плит может закрываться подпорными стенками, облицовываться диким камнем, плиткой.

При заложении дна и стенок лотками или плитами с одновременным сужением канавы края «моста» стоит залить бетоном. До окончания работ и закрепления верхних плит между боковинами устанавливают металлические распорки (кусок прочного профиля или трубы), удерживающие их от схлопывания.

Теперь вы знаете ответ на запрос: заезд на участок через канаву своими руками.

Требования к трубам дренажа

Поскольку дренажная магистраль является одним из наиболее значимых элементов системы, к дренажным трубам предъявляются следующие требования:

• независимо от конструкции и материала изготовления, дренажные трубы должны обеспечивать свободное прохождение стоков;
• обладать высокой механической прочностью;
• внутренняя поверхность труб должна иметь минимальный коэффициент трения;
• магистральные трубопроводы должны иметь широкий диапазон рабочих температур.

Кроме того, дренаж не должен прогибаться под внешними воздействиями, будь то масса транспортируемых стоков или давление грунта.

Выбор материала

Сначала необходимо выбрать материал, из которого сделана труба. Самым важным здесь является то, какие нагрузки она будет выдерживать. Поэтому нужно выяснить, будет ли тяжёлая техника проезжать по дороге или нет. Одни из самых популярных материалов для этих целей — это железобетон, металл и пластик.

Железобетонные изделия

Железобетон — довольно популярный материал для установки трубы в канаву на заезд к участку. Связано это с большой прочностью такой конструкции. Но установить её получится только с помощью специализированной техники.

В этом видео вы узнаете о видах труб для канавы:

Производятся железобетонные трубы в 2 этапа:

1. Изготавливается каркас из арматуры. Делаются круглые дуги и свариваются вместе одна к одной.
2. Заливка бетоном и образование нужной формы. Конструкция также поддаётся вибропрессованию. Это позволяет сделать её более прочной.

Изделие получается очень гладким и прочным. Концы трубы, не укрытые землёй, часто засыпают камнями. Тогда она способна выдерживать такие нагрузки и её это не деформирует. Бетонная структура довольно прочная, поэтому вода никак не может проникнуть внутрь и поспособствовать образованию коррозии на арматуре. Габариты железобетонных изделий могут быть следующие:

• сечение бывает от 0,3 до 1,2 метра;
• длина от 2,5 м до 5 м;
• толщина стенок от 140 до 200 мм.

Железобетонные трубы для канавы обладают высокой прочность, но неудобны в установке из-за своего веса

По мощности их также можно разделить на 2 вида:

1. Можно закапывать не более чем на 5,5 метров в землю. Для большой глубины они непригодны.
2. Можно закапывать до 10 метров.

Основными преимуществами бетонной трубы для канавы является прочность материала и продолжительный срок службы. Минусами можно считать высокую стоимость, вес и размеры. Установить бетонную трубу можно с помощью спецтехники.

Металлические конструкции

Изделия из стали тоже являются очень популярными в качестве дренажной трубы. Материал довольно прочный, поэтому может служить до 40 лет. Металлическая труба способна выдерживать и грузовые автомобили, потому проблема с въездом на участок решится полностью.

Важным преимуществом такого материала является возможность самостоятельной установки. Нет необходимости в специализированной технике и помощи мастера. Это позволит существенно сэкономить деньги на установку.

Единственным недостатком металлических изделий считается их способность со временем ржаветь. С этим явлением можно бороться. К примеру, гидроизолировать трубу с помощью специальной краски или приобрести трубу большей толщины. Это существенно продлит её срок службы.

Пластиковые аналоги

Самый современный вариант — пластиковые изделия. Они очень лёгкие, а монтаж не принесёт никаких сложностей. Не нужно нанимать специалистов для монтажа. Обустройство пластиковой трубы для канавы можно осуществить самостоятельно.

Пластиковые трубы для канавы устойчивы к погодным условиям, обладают высокой прочностью и малым весом

Цена пластиковой трубы небольшая. Важным преимуществом такого материал является его стойкость, невозможность образования коррозии и безразличность к химическим веществам. Делают такие трубы из особо прочного пластика. Он способен выдерживать большой вес при переезде автотранспорта. Такой материал используют для больших дорог. Монтировать трубу в канаву совершенно несложно. Пластиковые изделия выдерживают большие перепады температуры — от -60 до +90 градусов.

Для изготовления пластмассовых изделий, как правило, применяется такой материал:

• поливинилхлорид;
• полиэтилен;
• полипропилен.

Большинство труб изготавливаются из поливинилхлорида. Продукция бывает однослойная или двухслойная. Также для заезда на участок устанавливают их разновидность — гофрированные трубы. Внешняя часть имеет слой в виде гармошки. Это позволяет конструкции лучше выдерживать нагрузки, амортизировать и быть более эластичной. Диаметр гофрированных изделий может быть разным: от 1 до 6 метров.

Если по дренажу планируется проезд габаритной техники, необходимо выбрать изделие из высокопрочного пластика. Для этого лучше использовать двухслойную трубу с гофрированной поверхностью. Так же, как и металлические изделия, пластиковые комплектующие лучше ставить новые. Б/у материал имеет пониженную прочность.

Принцип работы дренажной системы

Действие дренажа полностью соответствует его основному назначению – отводу лишней влаги на безопасное расстояние. Ошибкой было бы считать, что одна труба, проложенная по периметру дома, может справиться с этой проблемой.

На самом деле это целый инженерно-строительный комплекс, который борется с переизбытком влаги, защищая фундаменты и подвалы, но не пересушивая окружающую территорию.

Пристенный тип дренажа целесообразен в условиях глинистого грунта и суглинков, когда талые, дождевые и грунтовые воды не могут самостоятельно покинуть зону, расположенную вокруг здания. Сложная конструкция из труб, колодцев и отводов удаляет избытки воды достаточно эффективно, несмотря на бюджетную стоимость.

Одна из наиболее простых конструкций пристенного дренажа: монтаж дрен по периметру здания, ревизионные колодцы по углам (иногда достаточно двух), отвод за пределы садового участка (+)

Одна из популярных схем предполагает соединение двух систем – дренажной и ливневой – в зоне накопительного колодца, который обычно находится в самой нижней точке примыкающей к дому территории.

На практике нередко используют вариант, когда дренажный трубопровод врезают в смотровые колодцы ливневой канализации. Однако это возможно лишь при одном условии – если общий объем стоков не превышает нормы, рассчитанные под установленное оборудование.

Если зона слива расположена выше уровня воды в накопителе, приходится устанавливать насосное оборудование. Популярный вариант – погружной дренажный насос, подобранный по мощности.

Существует два варианта обустройства дренажа вокруг фундамента: традиционный и более надежный. Традиционный – это монтаж труб с гравийной засыпкой, фильтром и глиняным замком. Его работоспособность доказана десятилетиями.

Глиняный замок, являющийся одним из важных элементов системы, для увеличения водонепроницаемости утрамбовывают послойно. Он отсекает грунтовые воды от фундамента, создавая таким образом непреодолимый для воды барьер (+)

Более надежный современный дренаж отличается оформлением фундамента. По всей его ширине фиксируют геомембрану, характеристики которой не уступают глиняному замку.

Монтаж геомембраны более экономичен в плане устройства: не нужно выкапывать глубокий ров, подыскивать нужный сорт глины, транспортировать тяжелый груз на стройку, вывозить лишний грунт (+)

Процесс монтажа гораздо проще хотя бы потому, что не нужно делать расчетов и вычислять угол наклона глиняной «пробки». Сейчас практически все схемы пристенного дренажа включают применение геомембраны, потому что это надежно, практично, быстро и эффективно.

Дренажные фильтры

Основная проблема дренажных систем – возможное заиливание. Отложения частиц грунта, проникших в трубы, способны создать пробки и полностью прекратить функционирование дренажной системы. Правильно выполненный монтаж позволяет дренажной системе работать бесперебойно десятки лет без дополнительных затрат и с незначительным объемом профилактических работ.

Вид фильтрующего слоя во многом зависит от грунта дренируемого участка.

Чаще всего применяется несколько видов фильтрации Источник th.decorexpro.com

Фильтром может выступать:

• щебень, гравий, кирпичный и бетонный бой;
• тканевые материалы (к примеру, геотекстиль);
• мембраны из полимерных и природных материалов.

Что следует сделать до прокладки трубопровода?

Разработка проекта и его согласование — первый этап, который предстоит выполнить хозяевам. В любом проекте строительства должен быть подробный, точный план прокладки коммуникаций.

Получение одобрения

Предварительное согласование с органами местной администрации позволит избежать всех проблем в будущем:

• под дорогой могут проходить другие коммуникации, а действуя наобум, их легко повредить;
• инициатива наказуема: серьезный штраф за самовольное бурение мастеру вряд ли понравится.

«Самодеятельное» подключение к магистрали без согласования проекта может привести к такому же результату.

Исследование грунта

Если планируется обращение к специалистам, то такие изыскания обычно проводят представители компании, специализирующейся на прокладке трубопроводов. Другой вариант — приглашение сотрудников организации, проводящей геодезические работы. В результате мастер будет знать:

• тип, состав грунта;
• о наличии/отсутствии пустот, твердых включений;
• глубину залегания грунтовых вод, направление, скорость их прохождения;
• потенциально опасные «участки на участке».

Все эти знания не будут лишними в любом случае. Если говорить только о прокладке трубопровода, то осведомленность о характеристиках грунта даст стопроцентный шанс избежать обвала «свежеизготовленного» тоннеля.

Заезд на участок через канаву своими руками временный с использованием труб

Заезд на участок через канаву своими руками временный, как сделать правильно. При ограниченном бюджете и срока временный подъезд может обустраиваться из любых подручных материалов (автомобильных покрышек, настила из досок, бревен или б/у металлического листа), но при ведении строительства с нуля и подвозе материалов на участок самосвалами такие покрытия не будут справляться с нагрузками.

Единственным выходом в таких случаях становится заложение на дно канавы металлической, асбестоцементной или пластиковой трубы нужного диаметра, засыпаемой щебеночно-песочной смесью.

Технология работ

Работы начинаются с расчистки и просушки канавы и ведутся по схеме:

1. Дно канавы освобождается от растений и плодородного грунта, засыпается 5 см слоем песка, трамбуется и застилается геотекстилем.

2. В канаву укладывается труба нужного размера с уклоном в пределах 3-5°.

3. Труба засыпается песком и щебнем, с переслойкой слоев геотекстилем. Сверку насыпается максимально прочный щебень (в идеале – гранитный гравий) с фракцией 20-40 мм, все слои тщательно уплотняются.

Основные сложности возникают при подборе материала, сечения и длины трубы. При стандартной ширине въезда в 6 м рекомендуемая длина трубы составляет 8 м, при увеличении в меньшую сторону края быстрее осыпаются, в большую – могут возникнуть проблемы с прочисткой. Несмотря на удобство чистки труб с большим сечением специально раскапывать канаву под них не рекомендуется. Диаметр обычно варьируется от 30 до 50 см и подбирается с учетом постоянного заполнения трубы от четверти до половины, но не меньше, в противном случае канава забивается при весенних паводках или ливнях. При необходимости увеличения прохода в канаву закладывается большее число труб, бетонный лоток или изделия с сечением более 50 см, но такие случаи достаточно редки.

Материал труб оказывает прямое влияние на смету, глубину их заложения и долговечность. При обустройстве временного подъезда в канаву чаще всего укладываются дешевые пластиковые или а/ц трубы, нуждающиеся в более широком слое верхней подсыпки в сравнении с ж/б или сталью и уступающие им в прочности.

При использовании металлических разновидностей к нижней стороне трубы рекомендуется приварить фланцы, куски швеллера или дополнительные ребра жесткости, к торцам – стальные решетки для защиты от засорения с шагом ячеек в пределах 150 мм.

Для продления срока службы все наружные поверхности промазываются битумными мастиками или окрашиваются антикоррозийными грунтами.

Приобретение труб для дренажа и ливневой канализации

Купить трубы для дренажа и ливневой канализации сейчас можно онлайн, заказав нужные изделия (включая колодцы и соединительные муфты) на сайте компании-поставщика. Можно подобрать изделия на метраж либо поштучно, стандартной длины. Расценки на трубы для дренажа зависят от материала, качества, наличия фильтра, количества слоев. Наиболее рекомендованная сегодня модель – перфорированная труба для дренажа. Цена ее не относится к числу низких, но она полностью компенсируется универсальностью, надежностью, длительным сроком службы, легкостью установки. Наша фирма предлагает различные типии труб для дренажа, и все необходимое для монтажа дренажной системы, по выгодным ценам.

Монтаж

Чтобы выполнить укладку трубы в канаву, достаточно следовать технологии проведения монтажных работ, повторить описанные ниже этапы. Если труба из пластика, помощь других людей не понадобится. Выполнение монтажных работ своими руками:

1. Выкопать траншею параллельно въезду на территорию участка. Оптимальная глубина — 1 метр. Дополнительно нужно продумать уклоны на стенках.
2. Утрамбовать почву на дне выкопанной траншеи. Для этого можно использовать самодельный инструмент из досок или потоптаться несколько минут по дну канала.
3. Сделать подушку из кварцевого песка.
4. Насыпать слой из щебня поверх песка. Рекомендуется использовать щебень средней фракции.
5. Использовать слой геотекстиля, который нужно постелить поверх щебня.
6. Сколотить из досок опалубку для бетонного раствора.
7. Замешать раствор, залить его в опалубку.

Заливка бетона — это необязательная процедура. Она позволяет создать долговечный дренажный канал. Чтобы сэкономить, задействовать меньше рабочей силы, можно облегчить монтажные работы:

1. Выкопать канал.
2. Стенки сровнять лопатой, сделать уклоны.
3. На дно насыпать песочную подушку слоем 10 см.
4. Постелить слой рубероида или геотекстиля. Поверх него засыпать щебень.
5. Уложить трубу, поверх засыпать слой щебня 30 см. Утрамбовать поверхность.

Поверх достаточно насыпать песок и землю, утрамбовать

Чтобы трубопровод не засорялся, важно установить на обеих его сторонах решетки. Оно помогут не допустить попадания крупного мусора внутрь дренажного канала. Благодаря этому очищать канаву можно будет по краям от трубы

Благодаря этому очищать канаву можно будет по краям от трубы.

Популярная проблема, которая часто случается со временем с подобными проездами через канаву — насыпь постепенно размывается. Чтобы этому противодействовать, края канавы укрепляются белым кирпичом, натуральным камнем или железобетонными плитами. Внутреннюю часть канавы желательно засыпать щебнем. Предварительно нужно увеличить глубину траншеи. Стенки канавы срезаются, покрываются декоративным камнем или силикатными кирпичами. Поверх трубу можно засыпать обломками ПГС или любым строительным мусором. Сверху она засыпается щебнем, песком, землей.

Многие владельцы дачных участков сталкиваются с тем, что во время дождя с центральной дороги стекает жидкость к забору, воротам. Из-за этого подъезд размывает водой, появляется большое количество грязи, которое мешает въезду машин. Чтобы не допустить этого, нужно вырыть дренажный канал, проложить через него трубу под местом въезда

Важно грамотно обустроить траншею, чтобы она получилась долговечной, не засорялась грязью

Сооружение конструкции

Опорная площадка моста.

Первым делом для работы вам нужно будет подготовить инструменты и материалы

Что будет необходимо

1. Деревянный брус и доски.
2. Молоток, отвертки, рубанок, пила, дрель, напильник, гвозди, шурупы.
3. Кисточки.
4. Наждачная шкурка разной зернистости.
5. Рулетка, карандаш,
6. Лак или краска, антисептик, влагозащитный состав.

Монтаж мостика

1. Начинать монтировать деревянный мостик своими руками следует с обустройства опорной площадки , а также укрепления склонов и берегов, если это необходимо. Для этого можно использовать щебенку и камень разной фракционности.
2. На площадке-опоре монтируется широкий деревянный брус , он послужит основанием конструкции.
3. Точки сопряжения данных элементов моста необходимо влагоизолировать при помощи рубероида или полиэтилена.
4. Чтобы пресечь смещение основы, брусья следует зафиксировать металлическими профилями .
5. На них настилаются доски и монтируется прижимной брус .
6. Крепить настил можно как гвоздями, так и шурупами-саморезами . Нежелательно, чтоб их шляпки выступали над уровнем досок. Поэтому их следует утопить на 3-4 мм.

Постоянный заезд на участок через канаву своими руками с использованием труб

При всех своих преимуществах (высокая скорость работ, дешевизна) временные заезды не предназначены на постоянные весовые нагрузки и не всегда привлекательно выглядят.

Продлить срок службы и защитить канаву от расползания помогают капитальные подпорки по бокам и армируемая стяжка или асфальт сверху.

В таких случаях в канаву укладываются а/ц, металлические или бетонные трубы с диаметром от 300 мм и выше, все укладываемые промежуточные слои из сыпучих материалов трамбуются виброплитами.

По окончании работ боковые поверхности и участки примыкания к конструкциям декорируются диким камнем, галькой, плиткой или зелеными насаждениями.

Технология работ

Заезд постоянный

Заложение подпорных стенок практически всегда сопровождается бетонными работами и требует установки опалубки. Как следствие помимо расчистки дна канавы работы по ее капитальному обустройству начинаются с закладки временных каналов для отвода воды от будущего въезда.

При ведении работ в сухую погоду и минимальных рисках затопления этот этап можно пропустить. Для формирования подпорных стенок траншея раскапывается по бокам с заходом краев до 0,5 м. После этого:

1. На дно канавы насыпается гравий, песок или ПГС. Все материалы тщательно трамбуются, непосредственно под трубой толщина подсыпки должна варьироваться в пределах 4-6 см.

2. Труба укалывается на дно с выбранным уклоном.

3. По бокам устанавливается опалубка для опорных стенок, после чего внутрь закладывается заранее связанный объемный каркас с усилением верхней и нижней части. При рекомендуемом минимуме ширины подпорной стенки в 200 мм и сечении прутьев не менее 10 мм при вязке армокаркаса предусматривается 30-50 мм отступ металла от краев.

4. Опалубка смазывается маслом и заливается бетоном с мелкофракционным наполнителем и маркой прочности от М300 и выше. Конструкция накрывается пленкой, периодически смачивается и оставляется в покое до полного набора прочности. К снятию опалубки приступают как минимум через неделю, после образования трещины между ней и бетоном.

5. Внутренние поверхности боковой подпорки смазываются битумной мастикой.

6. Траншея аккуратно засыпается песком и гравием через каждые 20 см слои трамбуются виброплитами.

7. После этого площадка въезда асфальтируется, закрывается готовыми ж/б плитами или заливается бетоном. Последний способ проще выполнить своими силами, уложив поверх утрамбованного щебня металлическую сетку, залив первый слой тощим бетоном и верхним, без технологических перерывов – раствором с маркой прочности не ниже М300. Рекомендуемая толщина стяжки при этом составляет 10-12см.

Способ декорирования подпорок и толщина всех слоев выбираются заранее. При отсутствии возможности облицовки стенок плиткой или камнем наружные поверхности бетона обмазываются цементно-полимерным раствором или жезнируются на этапе отвердевания. Обратную отсыпку грунта по бокам проводят в последнюю очередь, большая часть подпорной стенки остается открытой.

Работы по обустройству капитального въезда усложняются:

Принцип работы дренажной системы

Дренаж – разветвленная сеть из дрен и колодцев на поверхности земли или в ее толще. Вода стекает в желоба или фильтруется из прилегающей почвы перфорированными трубами, окруженными слоем дренирующего материала. Элементы системы соединяются со сборными коллекторами, куда влага стекает самотеком или перекачивается насосом.

Чтобы жидкость стремилась в колодцы, трубы укладывают с уклоном. Накопившаяся в сборных емкостях вода удаляется разными способами:

• просачивается в почву;
• перемещается, следуя естественному рельефу, в самую низкую точку участка или водоем;
• откачивается насосом на орошение;
• удаляется в канализацию или ассенизаторскую машину.

Разветвленная сеть водоводов для удаления избыточной влаги *

Помимо этого, для отвода грунтовых вод пробуривают понизительные скважины до слоя дренирующих пород или устраивают общие сточные канавы на несколько участков.
