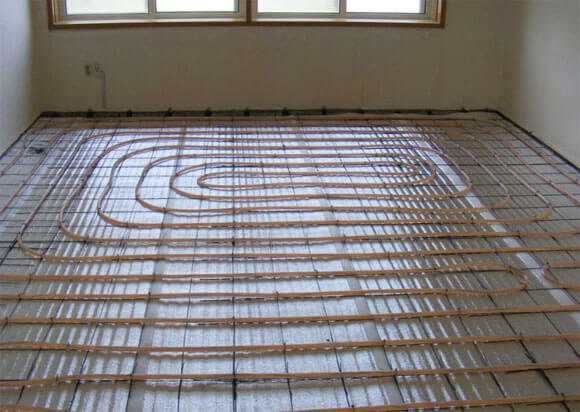

Укладка трубы теплого пола. улитка, змейка, комбинированный подход

Подключение к коллекторной разводке

Лучевая схема подключения позволяет проводить точную регулировку теплоносителя, но сложна и требует дополнительного количества труб и фитингов.

При значительной площади отопление проводится не одной большой улиткой, а разбивается на несколько.

Все обогревающие узлы соединяются не с отопительным котлом, а с коллектором, который иначе называют гребенкой отопления. Устройство позволяет равномерно отрегулировать прохождение теплоносителя по спиралям разной длины.

Выбирая гребенку, ориентируются на количество контуров, требующих подключения. Коллектор лучше брать на один контур больше и заглушить лишнее.

Для систем напольного отопления можно использовать один из двух видов гребенки:

• с ручной регулировкой;
• с автоматическим регулированием.

Если теплый пол является единственным видом отопления, достаточно ручной гребенки. Если помещение отапливается батареями, а напольный обогрев – вспомогательный источник тепла, вручную коллектор отрегулировать будет крайне сложно, лучше выбрать автоматический вариант.

Размещаются гребенки отопления в коллекторном шкафу, подающая обычно крепится сверху, а обратная – снизу.

Отопление водяным полом, смонтированным улиткой, равномерно распределяет тепло по всей площади, безопасно в использовании и экономично даже в помещениях с высокими потолками. Отсутствие видимых нагревательных элементов делает такую систему отопления эстетичной и удобной для любого интерьера.

Важный момент при сооружении тёплого пола кабельного или водяного типа — это правильный выбор схемы монтажа нагревательного элемента, и его укладка. От этого напрямую зависит эффективность работы системы.

Из статьи вы узнаете, какие есть способы укладки трубопровода, об их плюсах и минусах. Мы расскажем пошагово — как произвести укладку «улиткой». Произведём расчёт шага и длины контура, рассмотрим нормы и СНИПы разработанные для тёплых полов.

Схемы укладки

Существует несколько видов схемы теплораспределения труб. Каждая из них применяется в разных случаях.

Оно чаще делается одинаковым. Но, если есть в помещении место, которое необходимо прогревать интенсивней – в этом месте делают шаг меньше, от этого трубы располагаются ближе друг к другу и теплее греют.

Змейка

Змейку проще всего устанавливать. Чаще применяют в небольших, уютных помещениях. Теплоотдача змейки ниже других вариантов. Классический шаг змейки – 150 мм (100 мм у стены и холодной зоны).

Ниже, данной схеме (слева) видно, что трубы нагреваются только с одной стороны (на половину), другая часть начинает остывать и к концу змейки вода совсем остывает. В этом и заключается главный минус такой системы. Но, она идеально подходит в помещениях, где одну часть комнаты нужно прогревать, а вторую часть желательно оставить прохладной или менее теплой.

Проблему неравномерного прогрева можно исправить, используя схему двойной змейки. Ниже (справа) показана ее схема.

Еще существует угловая змейка. Применяется, если стены, отходящие с обеих сторон от угла, выходят на улицу. Эти стены в холодный период времени остывают, поэтому рекомендуется вдоль этих стен устанавливать угловой вариант. Причем, нагревательная часть змейки будет проходить прямо у этих стен. Чем ближе к центру комнаты – тем меньше нагрев.

Посмотрите видео, в котором установщик теплых полов укладывает теплоноситель по схеме «змейка». В конце виде кратко рассказывается о подключении змейки к насосу и распределителю.

Улитка

Данный вид пола – спираль, отсюда и название «Улитка». По сравнению со змейкой, он более эффективен по нагреву помещения. Тепло распределяется равномерно.

Укладка начинается с края комнаты, проходит вдоль стен и доходит до центра, затем разворот и продолжение от центра к краю. Шаг при такой укладке – от 1 см. Чаще всего применяют шаг в 2-3 см.

Если помещение большое, не стоит растягивать улитку, так как обогрев комнаты будет неэффективным. Лучше улитку разделить на 3 разных контура, как показано на рисунке ниже:

Более наглядный монтаж улитки показан в видео. Мастер пошагово укладывает трубы. Дает полезные советы, которые упрощают укладку пола. На 1 комнату используют несколько улиток для более качественного обогрева помещения.

Комбинированная схема раскладки

При такой установке теплого пола используют змейку и улитку вместе. Например, дано помещение из 4 комнат. Самые большие из них – будут улиткой. Те, что поменьше – змейкой.

Можно в одной из комнат сделать 2 витка змейки, а далее продолжить улиткой. Т.е. происходит совмещение схем в 1 комнате.

Ниже представлена схема комбинированной укладки:

Такой метод рекомендуется использовать только опытным специалистам, а не просто для «разнообразия»

Важно рассчитать грамотно распределение тепла по помещению и комнатам, продумать, где должны быть холодные зоны (места, где будет стоять мебель). Если в комбинировании нет необходимости, то его не применяют

Предлагаем посмотреть полезное видео. Мастер на схеме показывает принцип укладки комбинированной системы пола (змейка + улитка). Для примера задействовано помещение из 4-х комнат отдельного назначения (кухня, спальня и т.д.).

Последовательность работ по монтажу улитки

Наиболее востребованной является методика укладки, при которой смонтированная водонагревательная система заливается бетонным раствором.

Порядок выполнения работ:

1. Очищается и выравнивается черновая основа.
2. Размещаются плиты термоизоляции, стыки скрывают монтажной пеной, в расчетных местах прокладывается демпферная лета, которая позволяет предотвратить растрескивание тяжки в результате нагревания.
3. Над поверхностью (приподнимают на 2-3 см) монтируется армирующая сетка.
4. На сетке размещают маты для укладки или основу под крепления труб.
5. Согласно схеме улитки размещают трубы теплого пола и фиксируют их. Для этого используют хомуты, клипсы, гарпуны или защелки (крепление для панелей).
6. Систему заполняют теплоносителем и опрессовывают – при этом трубы принимают рабочий размер.
7. Заливают систему бетоном.
8. Поверхность закрывают выбранным финишным покрытием – линолеум, плитка.

Как правильно укладывать трубу для теплого пола. Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение  бесплатно.

водяной теплый пол

Программу расчета теплых водяных полов вполне по силам освоить любому человеку, который знаком с инженерной наукой

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

• В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
• Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
• В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
• Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С

В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре. Это не что иное, как разница в температурах между подающей трубой и обратной

В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

• Для трубы диаметром 16 мм максимальная длина 70—90 м.
• Для трубы диаметром 17 мм – 90—100 м.
• Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

Графическое отображения шага раскладки трубы теплого пола

• В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
• В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
• Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

Укладка трубы теплого пола змейкой

Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

Особенности гидравлического испытания в зависимости от типа труб

Водяное напольное отопление можно укладывать используя различные виды труб:

1. Металлопластиковые трубы. При сооружении тёплых гидрополов из металлопластиковых труб, рекомендовано производить опрессовку путём нагнетания холодной воды. При этом максимально допустимое давление должно составлять 6 Бар. Тестирование производится в течении одних суток.

Если давление остаётся неизменным, то всё в норме, можно переходить к возведению стяжки, при этом нужно учитывать, что заливка осуществляется при наличии давления в системе. Кроме того, если проверка производится при давлении выше 4 Бар, следует закрутить воздухоотводчики, иначе через них может проходить вода.

1. Трубопровод из сшитого полиэтилена производится по современной технологии, позволяющей сшивать молекулы поперечно. При тесте с таким трубопроводом, создаётся повышенное давление (минимум 6 Бар). Через 30 минут, если давление упадёт, его нужно восстановить, и протестировать систему ещё в течении тридцати минут. Затем процедуру надо повторить, тёплый пол должен поработать в таком режиме ещё 24 часа. Если, по истечению этого периода давление снизилось максимум на 1,5 Бар, то считается, что тестирование прошло удачно.

Бывает, что после теста холодной водой, рекомендовано провести тестирование с горячим теплоносителем. При этом надо несколько дней осуществлять проверку всех стыков и соединений. Если уровень давления будет в норме, то после того как система остынет, можно заливать стяжку.

Как произвести расчет шага и длины трубопровода

Чтобы отопление работало эффективно, перед укладкой труб следует рассчитать шаг и длину контура.

Шаг укладки — расстояние между ветками расстеленного нагревательного элемента (рассчитать его несложно). Если тёплый водяной пол является дополнительным обогревом, то стандартный шаг 0,2 или 0,3 метра.

При использовании в качестве отделочного материала плитки, рекомендованный шаг — 0,2 м, так как для её обогрева требуется продолжительное время. Если укладывается линолеум или ламинат, то шаг — 0,3 м, ведь этот материал не любит перегрева.

При обустройстве кабельного пола, на шаг влияет мощность кабеля. Под плитку нужна система более мощная, под линолеум менее.

Для определения длины трубопровода учитывается площадь обогреваемого помещения и мощность устройства. Среднее значение — на обогрев 1 м 2 площади требуется 10 Вт мощности. Рассчитать длину трубопровода можно по формуле:

L = S / N * 1,1+k, где:

S — площадь помещения;

N — укладочный шаг;

1,1 — запас трубы на повороты (10%);

k — расстояние трубопровода до коллектора.

Если длина трубопровода рассчитана неправильно (превышен допустимый размер), то возможно затруднение циркуляции теплоносителя, что приведёт к плохой работе устройства.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;
• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;
• длина труб равна 85 м;
• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;
• L – метраж длины изделия;
• p – давление насоса;
• G – расход воды, которая циркулирует в трубах (описывается в документации);
• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;
• шаг 20 см подходит для 16 м2;
• шаг 25 см – 20 м2;
• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Какой вид укладки лучше, преимущества и недостатки

Каждый вид укладки имеет свои положительные и отрицательные стороны, и рекомендован для разных моделей тёплого пола.

Если рассматривать вариант «змейка», то он имеет множество поворотов, поэтому при использовании его в водяных системах отопления возможен перепад уровня нагрева на входе и выходе. Кроме того, по мере движения теплоносителя по трубам, он теряет свой градус — чем дальше от источника тепла, тем поверхность будет холоднее.

Процесс теплопотерь минимизирован, но класть нагревательный элемент таким способам сложней. Кроме того, при такой укладке нет крутых поворотов нагревателя, то есть кабель или трубопровод не перегибается, поэтому расстояние между ветками можно делать меньше.

Комбинированная схема подходит, когда требуется произвести зонирование помещения. К примеру, на входе использовать «змейку», а посредине комнаты более горячую — «улитку».

Какие данные нужны для расчета?

Традиционный расчет контура выполняется для труб с диаметром 16мм, но схема для любого размера трубы остается той же: считаются по длине петли, по которым будет двигаться носитель тепла.

Собираются исходные данные:

• Желаемая температура над полом:
• Схема укладки контура;
• Расстояние между элементами трубопровода;
• Максимальная длина используемой трубы;
• Число используемых контуров с разной длиной;
• Возможность присоединения петель к одному насосу и коллектору, число такие соединений.

Расстояние между трубами в контуре

По периметру помещения контур с греющими элементами укладывается с шагом 0,1 м. В остальном пространстве принято считать шаг от 0,15 до 0,25м. Если превысить максимальный показатель, то при ходьбе владельца по напольному покрытию будет ощущаться сильная разница температур, что крайне неприятно.

Допустимая длина контура

Показатель зависит от параметров давления в петле и сопротивления гидравлики – их определяет количество теплоносителя, проходящего через определенный диаметр трубы за единицу времени.

Когда обустраивается тёплый пол, циркуляция воды в одной из петель нарушается, и восстановить ее не удается даже циркуляционным насосом. Теплоноситель оказывается запертым в контуре, остывает, снижает давление до 0,2 бар.

Специалисты рекомендуют следующие размеры в контуре:

1. Петля из металлопластика в 16 мм диаметром может быть до 100 метров. Оптимальным значением считается 80 м;
2. Трубы из полиэтилена диаметров в 18 мм могут образовывать петли до 120м (лучше 80…100м);
3. Труба из металлопластика в 20мм диаметром допускает петли в 125 метров. Чем меньше будет в этом случае длина, тем надежнее и стабильнее прогнозируется работа системы.

Как рассчитать контуры с разной длиной?

Иногда теплый пол делается с несколькими контурами. В идеале они должны быть равны по длине, тогда балансировать систему не придется. На практике подобная схема практически неосуществима даже опытными специалистами.

Для расчета трубопровода в разных комнатах учитывается разница в длине каждого из контуров до 40%. Рекомендуется варьировать диаметры труб и менять шаг их укладки, что позволит компенсировать длины петель.

Возможность подсоединения к одному насосу и коллектору

Число подключаемых к коллектору и насосу петель можно узнать по мощности оборудования, трубам (диаметры и материал изготовления), числу контуров, метражу комнаты, а также материалу, из которого сделаны все конструкции ограждающего типа.

Самостоятельно с такими вычислениями справиться сложно, поэтому на этом этапе стоит привлечь профессионалов, у которых достаточно опыта и знаний в расчетах проектов теплых полов.

Как посчитать петлю?

После сбора исходных данных и определения оптимального варианта теплых полов, приступают к вычислению максимальной длины контура водяного теплого пола:

Подобные расчеты позволяют создать системы нагрева полов с достаточной мощностью для регулирования и поддержания заданной владельцем температуры в жилой комнате. Считая длину труб в нескольких контурах для большого дома, предполагая их соединение с одним коллектором, стоит обратиться к проектировщикам с опытом выполнения подобных работ.

Какая температура должна быть в комнатах частного дома?

Расчет длины трубопровода в теплых полах важен для скорости нагрева и достаточного выделения тепла. Внутри помещения должна поддерживаться стабильная температура, для чего теплоноситель прогревается до 60 градусов тепла. Если это значение будет превышено, то материалы коммуникаций могут пострадать.

Значения теплового комфорта для жилых помещений частного дома должны быть примерно следующие:

• В комнатах нужно поддерживать от 27 градусов до 29 градусов тепла;
• Коридор или прихожая (все проходные места) – 35 градусов тепла;
• Ванные и места с высокой влажностью – до 33 градусов тепла.

Преимущества и экономическая эффективность теплого пола

Практичный и надежный теплый пол двойная улитка это уникальная технология обогрева любого помещения, которая имеет свои свойства и характеристики. К основным преимуществам обустройства такой системы отопления можно отнести ее особенности, заключающиеся в следующих нюансах эксплуатации уникальной конструкции:

• максимально равномерное прогревание помещения любой площади или выделенной функциональной зоны;
• в теплой комнате отсутствуют явные или скрытые радиаторы отопления и другие отопительные приборы;
• даже при минимальных расходах на оплату коммунальных услуг обеспечивается эффективный обогрев дома или квартиры;
• правильный расчет системы и ее эксплуатационных параметров поможет самостоятельно смонтировать и запустить систему.

«>»>»>»>»>»>»>»>»>

Шаг укладки трубы теплого пола

Ко всем ошибкам, мною перечисленным, я хочу обратить ваше внимание на то, что даже при замечательной разметке на пленке, эти шабашники умудрились не попасть в разметку. При этом шаг пляшет до 100 мм. При этом шаг пляшет до 100 мм

При этом шаг пляшет до 100 мм.

Развороты контуров ужасные, как будто кто-то заблудился в лабиринте или в упор не видит разметку.

Прохождение магистралей вообще оставляет желать лучшего. Такое ощущение складывается, что монтировали теплые полы слепые или плохо видящие монтажники. Скажите мне, как можно на расстоянии одного метра не видеть яркую красную разметку? На лицо очередная ошибка монтажа теплого пола

А ведь всего этого можно избежать, если посмотреть работу тех, кого вы хотите нанять. На фото, например, или на недавно сданном объекте. Так же я часто практикую звонки моим клиентам и прошу их поделиться моими работами и подходом в монтаже.

Я даю 100 процентов на то, что если у этого клиента кто-нибудь, попросит телефон мастеров, которые смонтировали ему теплые полы, то он не даст. Так как не захочет потом краснеть, когда не довольные клиенты позвонят ему и скажут: «Кого ты нам блин дал. Эти шабашники даже по разметке ровно не могут смонтировать трубы».

А еще этим шабашникам предстоит монтировать котельную с магистральным коллектором. Я уже предвкушаю цирковое представление.

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

• тип материалов, использованных в процессе строительства;
• вариант остекления, включая тип профиля и стеклопакета;
• температурные показатели в регионе проживания;
• использование дополнительных источников обогрева;
• точные размеры площади помещения;
• предполагаемый температурный режим в помещении;
• высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру. Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Шаг, мм	Расход трубы на 1 м2, м п.
100	10
150	6,7
200	5
250	4
300	3,4

Особенности коллектора

Данный элемент отопительной системы очень важен, ведь он служит началом и концом контура. Именно поэтому необходимо четко соблюдать условия его установки.

Для того чтобы определиться с ценой коллектора, потребуется учесть целый ряд параметров, а именно – размеры и тип коллекторного шкафа. Однако здесь у каждого система будет индивидуальна, но можно рассмотреть несколько имеющихся на рынке шкафов:

Внутренние модели, утопленные в полу (длина*глубина*высота, см):

Внешние шкафы имеют несколько другие параметры:

Однако данные показатели не являются каким-либо идеалом. Каждый шкаф имеет тот размер, который устанавливает фирма производитель. Кроме того, все вышеприведенные модели шкафов являются подходящими для двухконтурной системы отопления, так что их смело можно использовать в помещениях размеров в 40 м2.

Для того, чтобы понять, какой шкаф необходим, следует отталкиваться от его длины вкупе со следующими параметрами:

• Монтаж шкафа необходимо производить до заливки стяжки для теплого водяного пола и установки его покрытия, так что стоит знать заранее, какую высоту займет конструкция водяного теплого пола.
• К шкафу необходим частый доступ, так что нужно позаботиться о его наличии.

Шкаф вряд ли будет являться желанным предметом декора, потому многие захотят его упрятать с глаз долой. В таком случае, можно оставить около 20 см над поверхностью пола, что обеспечит его незаметность, но и простоту доступа.

Как сделать расчет теплого водяного пола, смотрите на видео:

https://youtube.com/watch?v=74O3JHPxN7c

Основные преимущества и недостатки

Способ укладки теплого пола — улитка

Любое техническое решение имеет свои сильные и слабые стороны – напольное отопление не исключение.

Преимущества водяного обогрева:

• лучший уровень комфорта среди систем отопления;
• продолжительный срок эксплуатации;
• возможность регулирования температуры;
• экономия места за счет отсутствия радиаторов отопления вдоль стен.

К недостаткам подобной системы отопления относят:

• Продолжительное пребывание в помещении с теплым водяным полом может спровоцировать рецидив заболеваний опорно-двигательной системы, в частности – варикоза.
• Необходимо использовать для финишного покрытия материалы с невысоким коэффициентом теплопередачи (указывается в маркировке материала).
• При монтаже теряется около 10 см высоты помещения.
• Система обладает высокой инерцией – помещение нагревается от 3 до 5 часов.
• Мебель из любых материалов, кроме дерева, при постоянном нагревании выделяет вредные вещества (количество не критичное).
• Оснащение квартиры водяным полом требует специального разрешения от служб ЖКХ.

Ошибки, которые не стоит допускать

При строительстве своими руками допускается некоторое количество ошибок, которые в итоге приводят к проблемам:

• Экономия на специалистах по установке водяных контуров (не каждый сумеет это сделать на уровне).
• Работы перед монтажом системы – обязательный процесс.
• Не качественная установка демпферной ленты.
• Черновая стяжка залита неровно.
• Халтурная укладка системы, некачественное закрепление.

Многие мелкие ошибки встречаются при неумении правильно залить заливной теплый пол. Уберечься от ошибок поможет план выполнения подготовительных и монтажных работ с изучением профессиональных подсказок. Составляется смета растрат, которую нужно соблюдать, не экономить на материалах.

Бетонная заливка служит защитой от повреждений водяного контура. Чтобы она долго служила, нужно все правила выполнить. Точная укладка нагревательного контура, качественная стяжка определяют уровень надежности и работы системы.
