Устройство теплого пола. основные аспекты и нюансы

Где можно монтировать

Теплый пол можно применять почти повсеместно. Электрическая разновидность монтируется в частных домах, квартирах, лоджиях, банях и даже гаражах. Водяной тип занимает много пространства, поэтому неприменим в небольших квартирах с низкими потолками, а вот в больших домах превосходит по удобству эксплуатации своего электрического собрата.

Пол с элементами обогрева можно использовать как единственный или дополнительный источник поддержания температуры в помещении. Однако следует помнить, что такая система отопления – недешевое удовольствие. Будьте готовы, что счета за электричество возрастут в разы.

Требования безопасности к эксплуатации

Для того, чтобы теплый пол служил безотказно длительное время, необходимо придерживаться определенных правил его использования. К примеру, такую систему не стоит включать в работу в помещениях, где длительное время была отрицательная температура. Стоит понимать, что это не основная система нагрева, а дополнительная. Напольные покрытия, где используется такая система — должны быть всегда чистыми, сухими и без каких-либо механических повреждений. Кроме того, при эксплуатации такой системы стоит придерживаться стандартных правил электробезопасности. Ремонт ее должен осуществлять только высококвалифицированный специалист, поскольку несанкционированное вмешательство может привести к более серьезным проблемам.

Для безопасного использования системы теплого пола необходимо позаботиться заранее о том, чтобы она была подключена по отдельной линии электропитания (кабелем с сечением в 1,5-2,5 мм²) до счетчика через специальный защитный автомат (узо). При первом подключении такую интеллектуальную систему следует нагревать постепенно, чтобы не возникли проблемы с ней и с напольным покрытием (механические повреждения). Настройку терморегулятора надо делать постепенно, вводя команды, дождавшись завершения исполнения предыдущих. Включение/выключение системы нельзя осуществлять чаще чем раз минуту. Запускать первый раз систему теплого пола можно только через 3 недели после монтирования стяжки.

Система теплого электрического пола — отличный выбор для тех, кто любит комфорт и ют. Бережное отношение к такой системе — это залог ее безотказной и длительной работы!

Разновидности электрического пола

Для работы электрического пола требуется электроэнергия, термодатчик и регулятор температуры. Производители предлагают домовладельцам следующие виды такого обогрева:

Кабельные полы.

К этому виду относится греющий электрокабель и термоматы. В них может использоваться одно- или двухжильный резистивный провод. В частных домах обычно применяется кабель с двумя жилами. Кроме того, может еще использоваться саморегулирующийся греющий проводник, способный сам выполнять регулировку степени нагрева с учетом температуры воздуха.

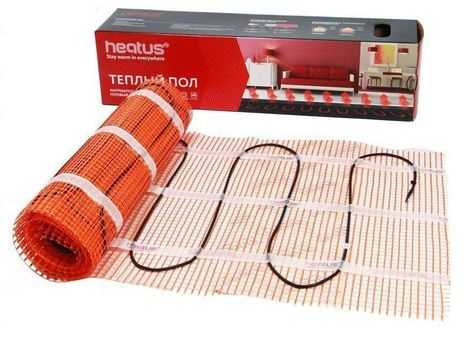

Вариант электрического пола в виде термоматаИсточник 2gis.com

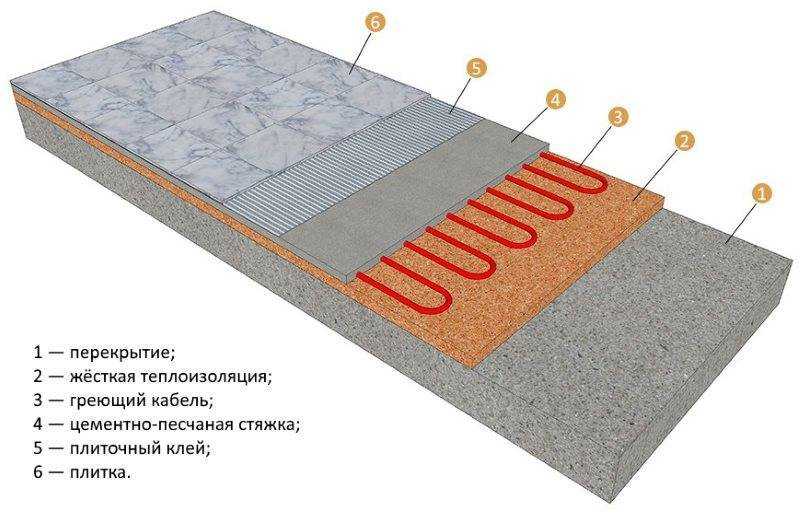

Греющий кабель с двойной изоляцией, монтируемый на подготовленном основании, позволяет преобразовать все потребляемое электричество в тепловую энергию. Обогревающая же электрическая система из термомат состоит из стекловолоконной основы, на которой еще в заводских условиях закреплен обогревающий электрокабель.

Инфракрасные греющие полы.

Эти обогревающие системы не являются источниками электромагнитного излучения. Обогрев выполняется за счет инфракрасных волн. Они нагревают не воздух в помещении, а предметы в нем.

Инфракрасный пол не излучает электромагнитные волныИсточник releika.ru

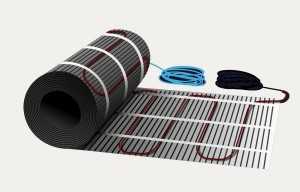

Инфракрасная греющая система может представлять собой пленочный или стержневой пол. Первый вариант – это термопленка с углеродной основой. Ее параллельно расположенные греющие элементы производятся из медно-алюминиевого сплава и закрыты с двух сторон пленкой толщиной 3-4 мм. Второй же вариант – это стержни из карбона, которые уложены параллельно друг другу и соединены в единую систему.

Разновидности

Существует две основные разновидности электрического теплого пола:

резистивный (греющий) кабель;

инфракрасный теплый пол.

Оба вида относят к группе электрических теплых полов, но это объединение условно — они даже действуют на разных принципах. Единственным общим признаком является необходимость потребления электрического тока, который тем или иным способом преобразуется в тепловую энергию. Однако, планируя монтаж электрического теплого пола, следует учитывать принципиальную разницу этих двух видов.

Рассмотрим их по отдельности:

Греющий кабель

Греющий, или резистивный кабель — это нагревательный элемент, реализованный в форме линейного гибкого элемента. Выработка тепловой энергии происходит из-за высокого сопротивления проводника, на концы которого подано напряжение. Подобным образом работают все нагреватели — ТЭНы, спирали и т. п. Единственным отличием является гибкость кабеля, позволяющая укладывать его в соответствии с разными схемами.

В продаже есть две разновидности греющих кабелей:

собственно резистивный кабель;

нагревательные маты.

Первый вид — это кабель, смотанный в бухты и используемый для укладки в помещениях по определенной схеме. Второй вид — это готовая сборка из резистивного кабеля, зигзагами прикрепленного к несущей сетке. Принципиальной разницы между ними нет, но кабель укладывать несколько сложнее — сначала надо постелить несущую сетку, после чего крепить к ней витки в соответствии с выбранной схемой. Нагревательные маты просто разматывают и укладывают полосами с расстоянием 10-15 см для более равномерного нагрева поверхности пола. Это быстрее и проще, но не позволяет выполнить укладку в помещениях сложной конфигурации.

Подключение отдельного кабеля и нагревательного мата производится одинаково. На стену навешивают блок управления, к которому подключаются сам кабель, датчик температуры и кабель питания.

Инфракрасный

Инфракрасный теплый пол — это не столько нагреватель, сколько излучатель. Он оснащен карбоновыми элементами, которые при подаче электропитания начинают испускать инфракрасные (тепловые) лучи. Это не тепло в обычном понимании термина, но от контактов с излучением поверхность предметов нагревается и обеспечивает в помещении комфортный микроклимат.

Инфракрасные лучи воздействуют на поверхность пола, а также на предметы мебели и другие массивные объекты, оказавшиеся в зоне излучения. При этом, излучатель запрещено размещать под диванами, кроватями или корпусной мебелью. Это может вызвать перегрев и выход из строя инфракрасных излучателей, что снизит эффективность или вовсе прекратит работу теплого пола.

Такой специфический принцип действия требует соблюдения определенных правил монтажа. Необходимо продумать расстановку мебели и не менять ее, поскольку от этого возникнет опасность накрыть излучатели и освободить площадь, ранее закрытую предметами мебели. Кроме этого, необходимо учитывать особенности конструкции данного излучателя.

В продаже имеется два вида:

стержневой;

пленочный.

Первый тип представляет собой маты из карбоновых излучателей (трубки, покрытые защитным слоем полиэстера), соединенные двумя параллельными проводниками. Внешне такой мат напоминает шведскую стенку, где перекладины — карбоновые трубки. Второй тип — это рулон с плоскими карбоновыми излучателями, ламинированными с обеих сторон лавсановой пленкой.

С точки зрения удобства монтажа первый вариант значительно проигрывает второму, но по мощности и эффективности он гораздо предпочтительнее.

Принцип действия пленочных обогревателей

Конструкция этих обогревателей состоит из пары размещенных параллельно друг другу токопроводящих шин, между которыми расположены карбоновые полосы, излучающие тепловую энергию.

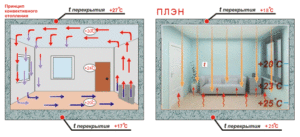

Принцип обогрева плёночного тёплого пола

Несмотря на малую толщину, данная система инфракрасного принципа действия способна эффективно обогревать помещение. Продаются пленочные обогреватели в рулонах, ширина которых варьируется от 50 см до 1 метра, а длина – до 50 метров.

Для удобства укладки через каждый 25 см на пленке нанесена разметка, по которой ее можно разрезать.

Такая система укладывается непосредственно под финишное покрытие и не требует заливки бетонной стяжкой. Чаще всего электрический пленочный теплый пол используют как обогрев полов из ламината, паркета и линолеума.

Виды теплых полов

Какой теплый пол лучше: водяной vs электрический

Существует две группы теплых полов: водяные и электрические. Они отличаются конструкцией, способом обогрева, сложностью и стоимостью монтажа, эксплуатационными характеристиками. Поэтому к выбору теплого пола нужно подойти с ответственностью: от него будет зависеть домашний комфорт и сложность технического обслуживания.

Преимущества и недостатки водяного отопления

Водяной пол – половая отопительная система, использующая в качестве источника тепла горячую воду. Технически конструкция состоит из гибких труб, плотно уложенных под поверхностью обогреваемой площади. Основание водяного пола требует утепления. Толщина теплоизолирующего слоя колеблется в пределах 40-150 мм в зависимости от выбранного утеплителя. Поверх укладываются трубы, и делается бетонная стяжка – это еще один слой толщиной 50-70 мм. В результате пол поднимается на 9-22 сантиметра от исходного уровня.

Преимущества теплого водяного пола:

• Низкая стоимость отопительного оборудования;
• Низкие энергетические затраты;
• Неравномерный нагрев, дающий возможность распределять тепло в зависимости от исходных условий;
• Возможность полной замены радиаторной системы отопления;
• Независимость от наличия электроэнергии;
• Возможность подключения автономного и центрального отопления;
• Водяной пол подходит для монтажа под любое напольное покрытие.

Перечень недостатков уже:

• Ограниченность или полное отсутствие возможности регулировать температуру;
• Риск затопления, поскольку место утечки обнаружить трудно;
• Необходимость избавления от старого напольного покрытия и стяжки;
• Тяжесть конструкции;
• Необходимость в получении разрешения на устройство водяного пола.

Водяной пол требует мало вложений, но большой объем работ. Поэтому нецелесообразно его монтировать на малых площадях. В квартирах для устройства водяного пола часто отсутствуют технические возможности. Поэтому его выбор оправдан только в частных домах вместо радиаторной системы отопления.

Преимущества и недостатки электрического отопления

Теплый электрический пол – это система, использующая в качестве источника тепла электричество. Конструктивно она состоит из нагревательного элемента и бетонной стяжки. У электрических полов следующие преимущества:

• Легкость монтажных работ;
• Необходимость поднимать пол на 6-10 см против 9-22 см при водяном оборудовании;
• Возможность производить локальный ремонт пола;
• Быстрый нагрев поверхности;
• Независимость от центрального отопления;
• Возможность использования как дополнительного и как основного источника тепла в квартире;
• Продолжительный период остывания, что дает возможность экономить электроэнергию;
• Простота в регулировании температуры;
• Отсутствие необходимости в получении разрешения и согласования на устройство обогревательной половой системы.

Недостатки:

• Высокая стоимость нагревательного оборудования;
• Неэкономичный расход энергии по сравнению с водяным полом;
• Зависимость от наличия электроэнергии;
• Ограниченность в выборе напольного покрытия;
• Равномерный нагрев поверхности пола, затрудняющий правильное распределение тепла в квартире.

Рассмотрев все варианты, становится понятно, какой лучше пол использовать для обогрева городских квартир. Это электрический. Он не имеет ограничений для устройства и в частном доме. В силу легкого монтажа его целесообразно использовать как в отдельном помещении (лоджия, ванная, прихожая), так и для отопления квартиры или дома целиком.

Резистивные маты

Укладывая кабель, каждый монтажник испытывают массу проблем, связанных с  его размоткой и соблюдением определенного расстояния между витками. Производители данных систем решили их путем выпуска готовых матов из стекловолокна, на которых уже выложен двужильный кабель с соблюдением определенного шага. Его остается лишь расстелить на основании пола. А учитывая, что оборотная сторона некоторых моделей теплого пола самоклеющаяся, их не требуется даже закреплять.

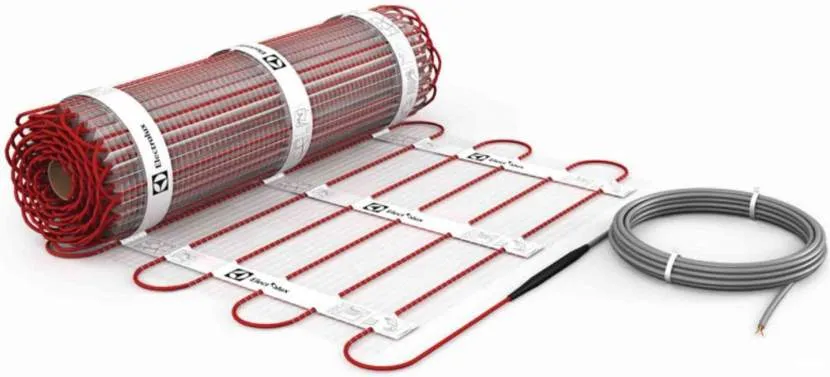

Нагревательный мат Thermomat TVK-180

Каждый мат имеет определенные размеры. В большинстве случаев их ширина равна порядка 50 см, а длина варьируется в пределах 20-24 метров. Их можно разрезать, не повреждая при этом сам кабель. Поэтому одним матом можно застелить стандартную жилую комнату.

Удобство использования таких систем заключается в отсутствии необходимости рассчитывать шаг и выставлять мощность нагрева, так как обо всем этом уже позаботился производитель. Удельная мощность большинства моделей составляет 100-150 Вт/м².

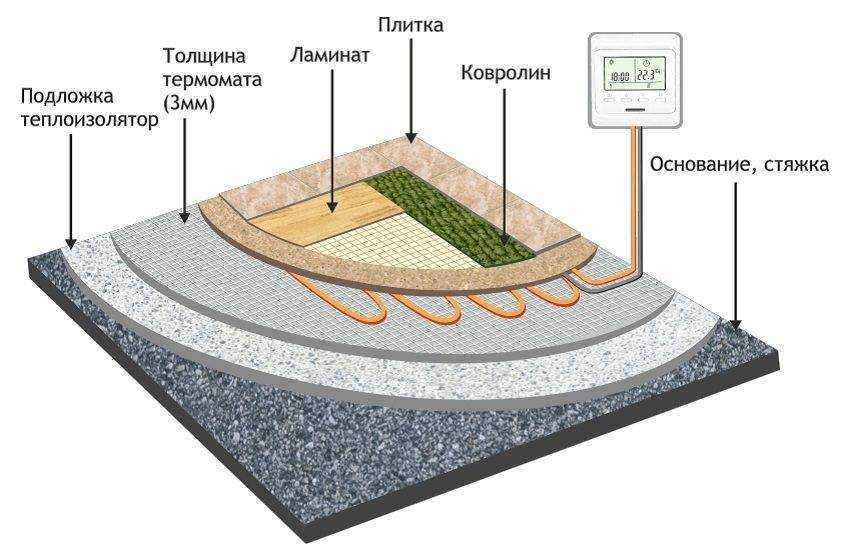

Схема укладки резистивного нагревательного мата

Чаще всего такой электрический теплый пол работает как дополнительный обогрев, что объясняется невысокой мощностью матов. Зато такая система не требует толстой стяжки. Такие маты можно укладывать непосредственно под керамическую плитку. В этом случае электрический теплый пол не требует заливки бетонной стяжкой. Достаточно лишь увеличить количество плиточного клея.

Несмотря на более высокую стоимость матов, по сравнению с теплым полом кабельного типа, она в полной мере компенсируется простотой монтажа и комфортом, который обеспечивает подогрев пола.

Достоинства и недостатки

К достоинствам теплого пола следует отнести:

• увеличивается эффект от использования системы обогрева;
• исключаются потери тепловой энергии при транспортировке теплоносителя;
• большая площадь теплоотдачи позволяет уменьшить температуру поверхности, что дает большую экономию топлива или энергии;
• появляется возможность самостоятельной регулировки температуры в помещении;
• отсутствие конвекции снижает циркуляцию пыли и способствует очищению воздуха в комнате.

Недостатками теплых полов принято считать:

• сложность сборки. Установка некоторых видов нагревателей равносильна повторной пересборке пола. кроме того, многие
  конструкции изменяют уровень пола на 5 см и более;
• электрические виды нагревателей активно потребляют электроэнергию, что отражается на оплате. При этом, если случится
  отключение энергии, дом остается без обогрева;
• водяные конструкции требуют расходов только на стадии сборки. Однако, ремонт
  таких систем крайне сложен, особенно, если
  они замурованы в стяжку. Кроме того, установка водяных систем в квартирах МКД запрещена действующими правилами;
• большинство напольных покрытий в силу своей специфики служат отсечкой тепловой
  энергии. Для работы с системами теплых полов требуются специальные виды ламината, линолеума и других покрытий.

Мнение эксперта
Торсунов Павел Максимович
Опытный строитель с 10-летним стажем

Недостатки теплых полов обусловлены особенностями их конструкции. Выбирая подходящий вариант, необходимо заранее изучить особенности всех видов нагревателей, чтобы сразу отказаться от использования неподходящих систем.

Укладка инфракрасного теплого пола: технология

Что нужно знать про нагревательный элемент кабельного теплого пола

Электрический кабель — это базовый греющий элемент кабельной системы, предназначенной для напольного отопления. В момент приобретения оборудования в первую очередь следует выяснить, какова его мощность на единицу длины. Различные производители и торговые марки предлагают своим клиентам электрокабели с уровнем удельного выделения тепла в диапазоне от 17 Вт/м до 21 Вт/м. Даже минимальное превышение этих показателей считается не только крайне нежелательным, но и небезопасным. В кабельной напольной отопительной системе обычно используют кабель двух видов: саморегулирующийся либо резистивный.

Особенности саморегулирющегося кабеля

Саморегулирующийся кабель сконструирован таким образом, что уровень выделяемого им полезного тепла меняется вместе с температурой в помещении, в котором размещено греющее оборудование. Такие теплые полы можно монтировать непосредственно под напольное покрытие, так как местный перегрев им абсолютно не страшен.

Специфика и устройство резистивного кабеля

Резистивный греющий кабель используют в основной массе электрических теплых полов. Он подходит под разные типы напольного покрытия и классифицируется по следующим параметрам:

1. Конфигурация:

• одножильные имеют 1 металлическую греющую жилу (изготовляется из латуни, оцинкованной стали, нихрома или другого высокопрочного материала) и 2 вывода для монтажа, расположенные с обоих концов кабеля. Снабжаются внутренней изоляцией и специальным экраном, предохраняющим конструкцию от всевозможных механических повреждений и снижающим уровень электромагнитного излучения;
• двужильные состоят из 2 жил (греющая+возвратная либо греющая+греющая), одного монтажного вывода и удобной концевой муфты. Сверху покрываются оплеткой из металла и активным защитным экраном. Схема их укладки значительно проще, нежели у одножильных, но стоимость несколько выше.

2. Толщина:

• тонкие — от 2 до 3 мм — не нуждаются в стяжечной укладке и легко монтируются даже в слой самого обычного плиточного клея;
• толстые — от 4 до 5 мм — для корректной работы обязательно заливаются бетонно-цементным раствором (стяжкой).

3. Общая линейная мощность из расчета на погонный метр:

• кабель активного нагрева — 18–22 Вт/п.м. — имеет высокий показатель КПД и требует интенсивной теплоотдачи. Над ним непременно размещают прослойку из прочного теплоемкого материала высотой не менее 3 сантиметров. При таком варианте монтажа происходит необходимый отбор выработанного кабелем тепла, и система не перегревается даже при постоянной эксплуатации;
• кабель умеренного нагрева — 8–12 Вт/п.м. — прогревается медленно и плавно. Подходит для «сухого» монтажа, для установки без использования цементно-бетонной стяжки и для укладки под напольные покрытия с низкой теплопроводимостью (ламинат, ковролин, линолеум, паркет и пр.).

Оба вида электрического кабеля работают стабильно, долго и надежно. Если система смонтирована и эксплуатируется в строгом соответствии с правилами и нормами, заявленными производителем, срок службы греющего кабеля составляет не менее 50 лет.

Греющий кабель для системы напольного отопления продается на бабине, в виде отдельных секций или специальных матов (рулонов). Маты состоят из теплопроводника, который уложен змейкой и укреплен на основе из стекловолоконной сетки. Такой материал можно легко разрезать на фрагменты, разумеется, не нарушая целостность электрокабеля, и покрыть им плоскости любого размера и формы.

Достоинства и недостатки

К достоинствам и недостаткам электрических теплых полов следует отнести:

• высокая эффективность, способность обеспечить комфортный микроклимат в отапливаемом помещении;
• отсутствие административных запретов на монтаж в городских квартирах;
• возможность укладки разными способами под любые напольные покрытия;
• простота настройки и регулировки режима;
• безопасность использования (при условии соблюдения правил эксплуатации);
• масса разновидностей, позволяющая подобрать наиболее подходящий вариант для любых условий и помещений.

• необходимость монтировать отдельную линию электропитания (от щитка);
• высокий расход электроэнергии, особенно, при обогреве больших помещений;
• запрет или особые требования на монтаж во влажных помещениях;
• низкая ремонтопригодность — вышедший из строя электронагреватель подлежит замене.

Недостатки довольно серьезные, но большинство пользователей относится к ним как к особенностям конструкции. Тем более, что отсутствие альтернативы в любом случае заставляет принимать рабочие свойства электрического теплого пола такими, как есть. Поэтому, к рабочим качествам нагревателей относятся с потребительской точки зрения и выбирают наиболее эффективные и экономичные варианты конструкции.

Проверка терморегулятора перед монтажом

Для того, чтобы быть уверенным, в работоспособности терморегулятора перед монтажом и подключением к нему теплого пола, необходимо терморегулятор проверить. Ремонту терморегуляторов для теплого пола посвящена отдельная статья сайта «Как отремонтировать терморегулятор для теплого пола».

На фотографии показан самый простой терморегулятор с датчиком температуры, позволяющий только устанавливать температуру нагрева без возможности изменения ее в течение суток.

На обратной стороне любого терморегулятора имеется клеммная винтовая колодка для подключения проводов и нанесена маркировка их подсоединения. К 1 и 2 контактам подключается термодатчик.

На 3 и 8 контакты подается питающее напряжение бытовой электропроводки. К 4 и 5 подключаются провода, идущие от теплого пола. 6 и 7 контакты клеммы являются заземляющими. К одному из них подключается заземляющий провод PE желто- зеленого цвета электропроводки, а к второму провод, идущий от теплоотражающей алюминиевой подложки, которая стелется под пленку теплого пола. При проверке терморегулятора контакты 6 и 7 оставляются свободными.

Для проверки вместо нагревающих элементов теплого пола к контактам 4 и 5 нужно подключить лампу накаливания любой мощности на напряжение 220 В. Датчик температуры положить сверху на лампочку. Ручкой терморегулятора установить температуру чуть выше, температуры воздуха, подключить терморегулятор к питающей сети и включить его.

На панели терморегулятора сразу должен загореться индикатор подачи напряжения на нагревательный элемент и засветиться подключенная лампочка.

Через несколько минут, когда лампочка нагреет термодатчик до установленной температуры, терморегулятор прекратит подачу питающего напряжения и лампочка должна погаснуть. После остывания, опять включиться и так должно повторяться при исправной работе терморегулятора до бесконечности.

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

• механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
• электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

• нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
• теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола ;
• специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Электрический теплый пол: основные плюсы и минусы

Кабельный электропол работает по принципу преобразования электроэнергии в тепловую. Происходит это за счет высокого сопротивления жил, изготовленных из специальных сплавов.

• эстетизм, отсутствие видимых отопительных приборов;
• провести монтаж можно без специального оснащения;
• равномерное прогревание рабочей поверхности;
• легкость контроля комфорта и температурного режима в помещении;
• точный поиск зоны неполадки и быстрый ремонт при выявлении неисправности.

• сравнительно большие траты на электроэнергию;
• жилы системы выделяют электромагнитные излучения;
• не допускается монтаж под увесистыми предметами (для профилактики локального перегрева).

Инфракрасный теплый пол. Пленочный инфракрасный пол: устройство и монтаж

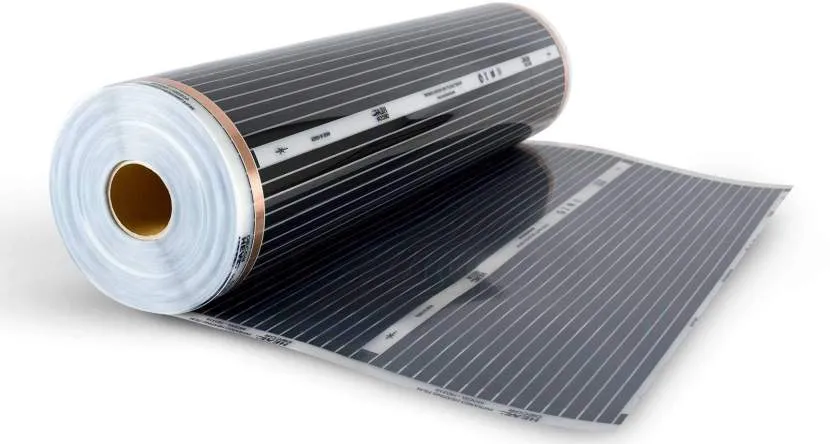

Инфракрасный пленочный теплый пол представляет рулонный материал. Он характеризуется как паста карбона, плотно запаянная внутри полипропиленовой или полиэстеровой пленки. По краям полотна идут токопроводящие серебряные и медные полосы. По этим полосам (или как иначе шинам) по направлению к углеродному материалу движется электрический ток. В результате прохождения его через карбон происходит образование большого количества тепла. Полосы, как уже известно, расположены посекционно, по несколько элементов на секцию. Каждая секция абсолютно независима в работе и может быть легко удалена. Это придает монтажу дополнительное удобство, так как дает возможность производить различные конфигурации для удобного расположения покрытия.

Основное достоинство пленки состоит в том, что она применима под любое финишное покрытие. И в случае устройства плитки не требует дополнительной выравнивающей стяжки.

Недостатком можно считать боязнь перегрева. Однако процесс плавления наступает при 200 градусах по Цельсию. Некоторые потребители в качестве недостатков называют высокую цену и необходимость кропотливого соединения полос специальными зажимами. Впрочем, данные недостатки компенсируются отсутствием надобности в проведении мокрых процессов (стяжка) и качественной работой системы после окончательного монтажа. Средний срок службы, который имеет пленочный инфракрасный теплый пол составляет 10 лет.

В среднем такой пол может прослужить 10 лет

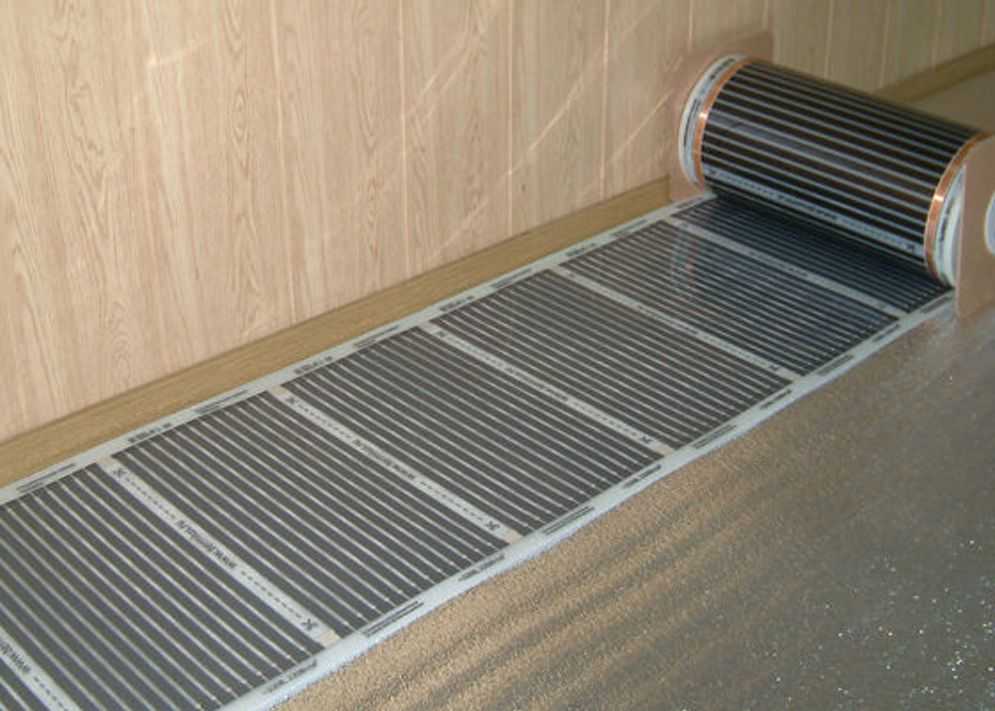

Непосредственно произвести монтаж пленочного пола можно своими силами, а это уже экономия средств, и в значительно короткие сроки. Практически за один день.

Чтобы правильно определиться с монтажом, нужно предварительно набросать план помещения, где будут проводиться работы. Определить места расположения мебели и точку установки терморегулятора. Полосы пленки монтируются на свободных зонах пола. Укладка проводится с полным заполнением означенных зон.

Интенсивность нагрева выбирается в зависимости от вида отопления. Оно может быть либо основным, либо дополнительным. В любом случае правильный подход к данному вопросу это путь к достижению оптимального комфорта.

Выбор моделей пленочного ИК-пола зависит от их мощности. От 150 до 250 Вт/м2. Под плитку рекомендуют устраивать более мощные варианты поскольку это отделочное покрытие быстро забирает тепло и становится холодной, несмотря на соблюдение в доме одинакового температурного режима.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

• подготовка основы пола;
• составление плана обогреваемой комнаты;
• монтаж нагревательного контура;
• монтаж точки подключения;
• заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.
