Вентиляция для газового котла и плиты в частном доме своими руками

Введение в действие простых вентсистем

Разработать проект вентсистемы и воплотить его на территории собственного дома можно самостоятельно. Можно обойтись и без введения в действие сложных современных систем, которые потребуют квалифицированного монтажа, четких расчетов, существенных денежных расходов. В статье речь будет идти об устройствах, установить которые доступно каждому домовладельцу. Это система приточной вентиляции.

Особенности эффективной вентиляции в частном доме

В последнее время проблемы, связанные с недостаточной вентиляцией, особо беспокоят хозяев собственных владений. Владельцев старых построек проблемы недостатка свежего воздуха также беспокоили, но не настолько остро. Прежние технологии строительства подразумевали применение строительных материалов и введение особых элементов здания, способствующих естественному проветриванию в полную силу.

Двери и деревянные оконные рамы прикрывались неплотно, что существенно способствовало непроизвольному вентилированию помещений. Даже стены возводились из стройматериалов, которые нельзя было признать непреодолимыми препятствиями для воздухообмена. Все элементы дома как бы «дышали». Пища готовилась в печи, а открытые дымоходы уже сами по себе становились мощными и высокоэффективными вентканалами.

В старых конструкциях домов вентиляционных проблем не было – они сами по себе обеспечивали постоянный обмен воздуха

Теперь же, когда возводятся дома современного типа, ситуация с выявлением эффективности естественной вентиляции существенно меняется. Владельцы частной квадратуры стремятся максимально снижать теплопотери. На здания «натягивают теплую одежду» в виде слоев термоизоляции. Да, термоизоляционные материалы удерживают тепло, но дом «расплачивается» тем, что не пропускает воздух.

Немалую роль в организации комфортного проживания играет присутствие в частном доме, кроме жилых комнат, еще и:

санузла;
туалета;
ванной;
душевой;
кухни.

Так что следует хорошо продумать конструкцию вентиляции, иначе дом вскоре станет «кладезем» дискомфорта и распространителем разных болезней.

Плита и вентиляция на кухне

Вентиляция на кухне отвечает за нормализацию атмосферы, удаление жиросодержащих испарений, а также позволяет продлить срок эксплуатации разнообразного оборудования, поддержать отличную чистоту помещения.

Новейшие модели датчиков могут не только сигнализировать об утечке, но и автоматически отсекать подачу газа.

Для обеспечения нормативного воздухообмена вентиляция на кухне в квартире применяется следующих типов:

естественная, основанная на возникновении тяги в каналах за счет сильно различающейся плотности холодного и горячего воздуха;
принудительная, в которой воздух перемещается вентилятором;
комбинированная, когда естественную вентиляцию дополняют вытяжкой над плитой.

Основные ошибки при выборе

Наиболее распространенные ошибки при прокладке труб для газового котла в частном доме:

Неправильно выбранные высота и сечение трубы.
При установке наружного дымохода или в переходном отверстии в неотапливаемое чердачное помещение теплоизоляционный материал отсутствует.
Несоблюдение PPB (правил пожарной безопасности).
Выходной патрубок котла отводится в шахту кладочного канала без футеровки, что приводит к быстрому износу этого отверстия.
Установка стальных дымоходов, изготовленных из материала, не отвечающего требованиям (устойчивость к агрессивной среде, высокой температуре или низкой толщине стенок).

Установка вытяжки

Преимущества и недостатки использования котлов газового типа

Высокая популярность газового отопительного оборудования, которое, при соблюдении определенных требований к помещениям, может быть установлено и на кухне, объясняется целым рядом причин. К ним относятся:

длительный срок эксплуатации;
высокая надежность котлов данного типа;
возможность использования для обогрева помещений, характеризующихся значительной площадью;
достаточно высокий КПД;
возможность выбора модели из достаточно большого ассортимента в определенном конструктивном исполнении и с требуемым набором опций;
простота эксплуатации, управления и технического обслуживания;
доступность и невысокая цена используемого энергоносителя – газа;
достаточно невысокая стоимость оборудования.

Современная компактная модель газового настенного котла в интерьере кухни

Автоматика многих моделей газовых котлов обеспечивает самостоятельную работу приборов круглый год и защищает оборудование в случае экстремальных ситуаций

Между тем, есть у газового оборудования и недостатки, к которым следует отнести следующие параметры.

Работать такое оборудование может только при условии, что в подключенном к нему трубопроводе есть газ.
Устанавливать подобную технику в частном доме или на даче можно лишь в том случае, если на это получено соответствующее разрешение.
Если давление газа в трубопроводе падает, то это приводит не только к снижению КПД котла, но и к образованию значительного количества копоти при его работе.
Достаточно высокая сложность монтажа как самого котла, так и дымохода и вентиляционной системы.

Установкой и обслуживанием газовых котлов должны заниматься компетентные специалисты

Вентиляция для газовой колонки

стальные воздуховоды гармонично вписываются в современный интерьер

Основное требование к вентиляции для газовой колонки – наличие дымохода. Его делают из металлической гофротрубы, стальной или коаксиальной трубы. Наиболее эффективным считается коаксиальный дымоход, поэтому такой вариант вентиляции газовой колонки пользуется большим спросом. Это надежная система, бесперебойно работающая много лет без сбоев и неполадок. Особенности дымохода зависят от мощности газовой колонки.

Любой дымоход для колонки включает:

защитный зонт (венчает конструкцию),
собственно трубу (делают с термоизоляцией или без),
патрубок проходной отделяет трубу от стены дома,
крепежи-кронштейны,
хомуты устанавливаются на соединениях участков трубы,
переходник от трубы к колонке,
ревизионное окно чтобы проверять состояние дымохода,
емкость для конденсата.

Важно, чтобы на протяжении всего дымохода внутренний диаметр его был одинаков, параметры указаны в инструкции к колонке. Общая длина дымохода от 4 метров

Важно учесть климатические условия, в холодном климате предпочтительнее утеплить дымоход. При установке в частном доме вентиляции для газового котла или колонки конец дымохода выводится на 1 м выше крыши.

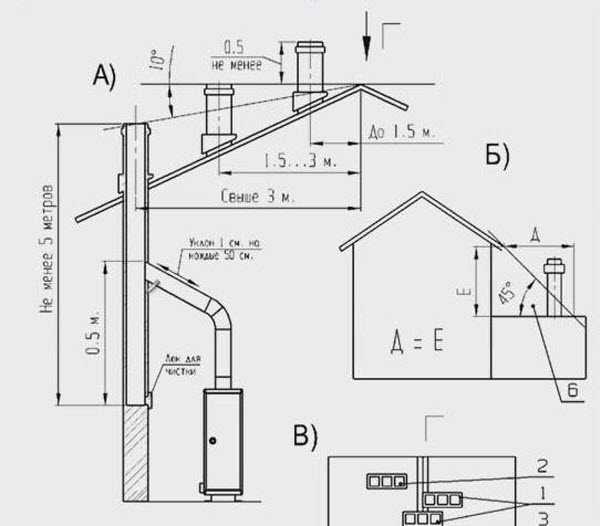

Требования к дымоходу газовой колонки

дымоход снаружи
Дымоход должен быть выполнен с учетом всех требований СНиП,
К газовой колонке должен подводиться собственный дымоход,
Следует обеспечить герметичность отвода дыма, в противном случае возможны утечки газа,
Материал для дымохода должен быть устойчивым к воздействию влаги и температуры,
Дымоход должен быть жестко и крепко укреплен на стене, без провисаний,
Главное, чего необходимо добиться при монтаже вентиляции для газовой колонки это равномерность тяги. Легче всего добиться ее, используя гладкие трубы с круглым сечением,
Основной показатель для выбора диаметра дымохода – это размеры входного отверстия,
Дымоход устанавливается вертикально, что обеспечивает отличную тягу,
В нижней части дымохода оборудуется лючок для ревизии, одновременно через него отводится конденсат.

Монтаж дымохода для газовой колонки

Проходной патрубок устанавливается в стену, снаружи к нему крепится поворот на 90 градусов. Изнутри прикрепляется сама колонка,
Снаружи устанавливается труба дымохода. Это делается последовательно, по одному патрубку снизу вверх. Места соединений укрепляются хомутами,
Равномерно распределяем крепления по длине трубы и крепим их к стене. Оптимальное расстояние между креплениями 2 м. Труба не должна прогибаться,
На верхушку устанавливаем зонт, а в самой нижней части трубы смотровое окошко,
По окончанию монтажа проверяем тягу. К дымоотводу подносим зажженную спичку. Если пламя клонится в трубу, работа выполнена качественно.

Необходимость вентиляции в частном доме

В помещении с газовым котлом должна быть оборудована вентиляция

Используются настенные агрегаты различной мощности, имеющие компактную и продуктивную топку открытого или закрытого типа. К размещению оборудования предъявляются менее жесткие условия, чем для напольных видов, поэтому их ставят в котельной, кухне, ванной комнате или подсобных помещениях.

Собственники иногда сомневаются в необходимости вытяжки в котельной, считая достаточным открывание фрамуги. Держать форточку постоянно открытой неудобно в зимнее время, а периодическое проветривание не полностью решает проблему воздухообмена. Организовывается принудительная подача воздуха, помимо естественного притока. При отсутствии нормальной вентиляции снижается производительность настенного котла, а нормальный приток воздуха обеспечивает сгорание топлива без остатков, поэтому увеличивается показатель эффективности.

Система выполняет функции:

подает кислород в том объеме, который нужен для горения газа;
вытяжка удаляет дым и угарный газ;
убирает случайные выбросы газа, вызывающие отравление домашних животных и человека.

Какая система лучше

Даже если естественная вентиляция работает хорошо – всегда лучше сделать принудительную вытяжку. Бурение скважины на улице и установка там вентилятора обойдется в 5-10 тысяч рублей.

Принудительная воздушная система намного безопаснее, чем безвентиляторная система, среди прочих причин:

эффективность естественной вентиляции зависит от погоды: чем сильнее ветер – тем лучше вытяжка, и наоборот (при отсутствии ветра – воздухообмен может отсутствовать вообще); коэффициент воздухообмена не известен, не регулируется и не поддерживается; естественная вентиляция не обеспечит большого воздухообмена (важно в случае большой котельной, а при использовании мощного котла – для большого загородного дома). В случае аварийной ситуации (утечка газа) вентилятор будет лучше справляться с отводом воздуха

Если вентиляция является естественной, то в случае утечки газа газ не может быть полностью удален и может накапливаться в помещении, что может привести к отравлению или взрыву

В случае аварийной ситуации (утечка газа) вентилятор будет лучше справляться с отводом воздуха. Если вентиляция является естественной, то в случае утечки газа газ не может быть полностью удален и может накапливаться в помещении, что может привести к отравлению или взрыву.

Виды вентиляции

В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:

газовое котловое оборудование;
отвод коаксиальный углового типа;
прямой коаксиальный трубопровод;
отводчик скапливающегося конденсата;
фильтрующая система и защитная решётка;
наконечники горизонтального и вертикального типа.

Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.

Естественная вытяжка

Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:

разметка отверстия в соответствии с диаметром трубы;
высверливание отверстия согласно выполненной разметке;
монтаж трубы вентиляции через отверстие с небольшим уклоном;
заполнение всех образовавшихся пустот при помощи монтажной пены;
установка специальной заслонки для регулирования скорости движения воздуха.
монтаж решётки со специальным фильтром для защиты канала от попадания мусора.

Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.

Система принудительного типа

Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:

разметка местоположения вентиляционного канала согласно диаметру трубы;
пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.

Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.

Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Вентиляция кухни с газовой плитой

Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:

Высота потолков более 2 м 20 см,
Наличие вентиляционного канала или окна с открываемой форточкой в верхней части,
Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.

Отток воздуха

кухонная вытяжка

Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Существует два типа вытяжек:

с фильтрацией и рециркуляцией воздуха,
с отводом отработанного воздуха наружу.

Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.

Мощность вытяжки подбирается по формуле:

М=О * 10

О – объем воздуха в кухне, вычисляется так:

О=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.

Все секреты подключения вытяжки в видеоролике:

Приток воздуха

оконный приточный клапан

Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.

На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:

Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы,
Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим,
Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.

Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.

Естественная вентиляция с газовым котлом

Схема естественной вентиляции газовой котельной

Обычно для вентиляции газовой котельной частного дома используется естественная тяга. Так, при котле мощностью до 30 киловатт для притока достаточно продуха диаметром 15 см. В продух вставляется пластиковый патрубок, снаружи вход прикрывается металлической сеткой от проникновения грызунов и мусора. Внутри же на трубу крепится обратный клапан, который не дает воздуху вытягиваться на улицу.

Вытяжка делается также. На верхний конец вытяжной трубы крепится зонтик для предохранения от дождя и снега. Некоторые мастера и на вытяжную трубу устанавливают обратный клапан, чтобы через нее воздух не проникал в дом.

Приведенное устройство вентиляции котельной частного дома очень просто в исполнении и в большинстве случаев достаточно эффективно. Но систему невозможно контролировать и это ее основной минус. Согласно СНиП вентиляции в котельной воздух должен обновляться трижды за час. Воздухообмен при естественной системе вентиляции котельной рассчитать невозможно. Кроме этого, воздухообмен зависит от давления, температуры воздуха на улице и силы ветра.

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
Вывод дымохода возможен через кровлю или в стену.
Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
Материал дымохода и его соединения должны быть газонепроницаемыми.
Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел

Котлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.
