Как изолировать провода – как самому правильно изолировать провода

Как правильно изолировать провода?

В современной жизни электроприборы стали неотъемлемым атрибутом дома или квартиры. Следовательно, нам часто приходится иметь дело с проводами

Чтобы бытовая техника служила долго и была безопасна для человека, важно знать, как правильно изолировать провода

Изолировать провода необходимо при их подсоединении или при условии, что изоляционный слой был испорчен. Ведь провода без изоляции являются открытым источником тока и представляют опасность для жизни и здоровья человека.

Чем можно изолировать провода

С помощью соответствующего видео, а также подробных текстовых инструкций можно узнать тонкости изоляции проводов. При решении этой задачи, в первую очередь, нужно выбрать материал для изоляции. Сейчас широко распространены следующие варианты:

• термоусадочная трубка;
• специальные клеммы;
• трубка ПВХ;
• изоляционная лента.

Применение любого из этих материалов является хорошим способом изоляции проводов в квартире. А изоленту по-прежнему активно используют в случаях нарушения изоляции провода.

Как изолировать провода трубками

Для начала надо приобрести термоусадочную трубку или трубку ПВХ. Затем нужно последовательно выполнить следующие действия:

• трубку обрежьте таким образом, чтобы по размеру она была больше части оголенных проводов с обеих сторон примерно по одному сантиметру;
• скрутите провода и наденьте трубку на скрутку;
• с помощью специального фена (если он имеется в распоряжении) или обычной зажигалки усадите изоляционный материал на проводах.

На этом изоляция провода трубкой закончена. Стоит помнить, что после усадки снять трубку уже нельзя. Изолировать провода трубкой ПВХ следует по такому же алгоритму, исключив последний пункт списка. Если у вас остались вопросы относительно процедуры, лучше ознакомиться с видео.

Как правильно изолировать провода изолентой

Изоляционная лента является самым популярным вариантом для того, чтобы изолировать провода самостоятельно. Такой материал доступен в любом хозяйственном магазине и стоит относительно недорого.

Также изоляционная лента поможет вам, если изоляция электрического провода была нарушена, а теперь требуется срочно исправить ситуацию.

Внимательно изучите этот вопрос, еще лучше получить консультации у продавца в магазине. Выбор качественной изоленты — это гарантия безопасности и долгого срока службы электропроводки.

Изолировать провода самому с помощью изоленты нужно следующим образом:

• начинайте наматывать ленту на скрутку, двигаясь от штатной изоляции к концу скрутки. Делать это нужно под небольшим углом;
• когда вы вышли за пределы скрутки, намотайте пустую трубку, длина которой равна ширине вашей изоленты;
• согните пустой участок ленты и уложите его вдоль скрутки;
• продолжайте наматывать ленту под углом, но уже по направлению к штатной изоляции;
• отрежьте излишки ленты.

Ознакомиться с ходом процесса также можно на видео. Таким простым способом вы можете правильно и, главное, безопасно изолировать провода на долгие годы. Но если они будут находиться в специальной электрической коробке за стенкой, то лучше использовать более современные методы изоляции.

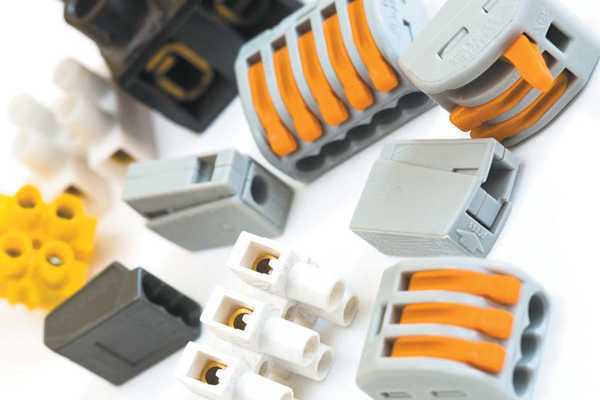

Изоляция с помощью клемм

Для такого метода используют специальные клеммы, в комплекте с которыми продается диэлектрический корпус. Дополнительная изоляция не требуется, так как клеммники уже хорошо изолированы. Необходимо следовать инструкциям и смотреть видео от производителя, чтобы правильно изолировать провода дома.

Самые распространенные виды клемм:

• клеммные колодки, которые выпускают в форме пластины со специальными ячейками;
• колпачки СИЗ;
• клеммные колодки Wago.

Перед началом работ

Работа с электрическими проводами является ответственным и опасным процессом. Поэтому перед началом изоляции своими руками внимательно изучите этот вопрос и просмотрите соответствующее видео.

Если у вас возникают сомнения по поводу того, сможете ли вы изолировать электрические провода самостоятельно, лучше доверить эту работу профессионалу. Внимательно изучите технику безопасности при работе с электропроводами.

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров и бригад.

1. Сравните цены и выберите лучшие условия
2. Отклики только от заинтересованных специалистов
3. Не теряете время на общение с посредниками

Оставить заявку Более 10 000 исполнителейждут ваших заказов!

Обзор производителей изоленты

Изоленту изготавливает множество брендов, заводы которых расположены по всему миру.В таблице представлен краткий обзор наиболее популярных марок с указанием их основных характеристик и примерной стоимости.

Марка	Страна изготовления	Форма выпуска	Характеристики	Ориентировочная стоимость, руб.
Изолента ПВХ «HAUPA»	Германия	33 м	ширина 19 мм толщина 0,2 мм	120
Изолента ПВХ ЖЕЛТАЯ «Передовик»	Россия	20 м	ширина 15 мм	100
SmartBuy SBE-IT-19-20-db Изолента ПВХ	Китай	20м	ширина 19 мм толщина 0,18 мм	80
Изолента ХБ армированная «ЗУБР»	Россия	45 м	ширина 20 мм толщина 0,3 мм	110
Изолента STAYER PROFI черная ПВХ армированная х/б тканью	Германия	25 м	ширина 19 мм толщина 0,3 мм	450

Изолента ХБ армированная марки «Зубр» мало отличается показателями надежности от материала советского производства

Изделия, предназначенные для изоляции проводов

Прежде всего давайте разберемся, а чем, собственно говоря, можно изолировать провода. И в каких случаях можно применять то или иное изделие.

ПВХ изолента	Наиболее распространенным является так называемая ПВХ-изолента. Это изделие выполнено из поливинилхлорида, с нанесением на одну из его сторон специального клея на основе каучука. ПВХ-изолента может применяться для изоляции практически любых проводников. Единственным его серьезным недостатком является  температура плавления, которая при температуре уже около 120⁰С делает изоленту пластичной, и заставляет ее «стекать» с проводника. Но учитывая, что большинство проводов так же имеют ПВХ изоляцию, изолента вполне способна выдерживать такие же температуры, как и большинство основной изоляции проводов.
ХБ изолента	Таких температурных проблем не испытывает хлопчатобумажная (ХБ) изолента. При высоких температурах она наоборот высыхает, и как «кокон» охватывает место своего нанесения. Но ХБ-изолента имеет другую проблему. Она гидрофобна, и поэтому не может быть использована во влажных и сырых помещениях, а также на улице.
Стеклотканевая изолента	Кроме того, существуют изоленты на основе стеклоткани, обычной ткани, силиконовой резины, полиэфирных пленок и капрона. Но в домашних условиях они практически не применяются, поэтому рассматривать их более детально не будем.
Термоусадки	На втором месте по использованию находятся так называемые термоусадочные трубки. Это изделие на основе термополимеров, которое при нагревании уменьшает свои размеры в 2, а иногда и более раз. Применяется для изоляции как небольших по сечению проводов, так и изоляции кабелей. Единственным недостатком данного материала является плохая стойкость к ультрафиолету. Поэтому на улице такой материал лучше не применять. Исключение составляют термоусадки черного цвета, которые более стойки к ультрафиолету. Кроме того, инструкция не допускает эксплуатацию таких трубок при температуре выше 135⁰С.
Разные типы клемм	Для изоляции места соединения проводов часто используются разнообразные винтовые и зажимные клеммы. Они обеспечивают качественное соединение проводов между собой и их изоляцию. Наиболее распространенными являются винтовые клеммы, клеммы Wago, колпачки СИЗ, но могут применяться и другие варианты.

Это интересно: Сломался дизельный генератор: изучайте с нами

Температура эксплуатации

Хорошая изолента должна оставаться клейкой даже при отрицательных температурах. При покупке смотрите на упаковке такой параметр, как рабочая температура.

По стандарту изолента должна сохранять все свои свойства на кабелях, работающих при температурах от -50С до +70С.

При этом не путайте понятия диапазон монтажных температур и диапазон рабочих температур. Они существенно отличаются между собой.

Для повышения максимально возможной температуры, ограничением выступает клеевой слой. У хорошей 3М изоленты он достигает 105С.

Ленту конечно можно сделать из материалов, которые будут спокойно держать +200С и выше, но вот с клеем при этом возникнут проблемы.

Для проверки работоспособности изоленты при минусовой температуре, можете заморозить несколько бобин в морозилке. Также должны быть охлаждены изолируемые поверхности.

Обматывать теплый провод холодной изолентой нет никакого смысла, это не даст нужного эффекта и чистоты эксперимента.

После освобождения из ледяного плена, раскрутите ленту и попытайтесь провести с ней несколько предыдущих экспериментов. Ну или хотя бы приклейте к ней что-нибудь тяжелое и холодное и попробуйте подержать это на весу.

Для проверки работоспособности при повышенных температурах, наклейте кусочки ленты на двигатель автомобиля.

Его рабочая температура составляет 90 градусов, плюс ко всему прочему будет дополнительный тест в условиях агрессивной среды – масло, пыль, грязь, вибрации. Покатайтесь на машине некоторое время.

Изоленте, которая будет держаться как ни в чем не бывало, смело можете доверять любые ответственные соединения и контакты.

При использовании разноцветной ленты на улице, очень важен такой параметр как защищенность от ультрафиолетового излучения.

Здесь придется довериться указанным техническим характеристикам производителя. Быстро проверить наличие данного свойства в домашних условиях не получится.

Если конечно у вас дома нет специального бокса для искусственного состаривания материалов.

Как подобный собрать, читайте в отдельной статье про ультрафиолет.

ПВХ изоляция

ПВХ (поливинилхлорид) также называют виниловая изоляция. Поливинилхлорид устойчив к действию щелочей и кислот, не проводит ток, не растворяется в воде, поэтому находит широкое применение при изготовлении изоляционных материалов. Применяется для изготовления изоляции проводов и кабелей. Так же изготавливают ПВХ изоленту, для изоляции соединения проводов. Одно из преимуществ ПВХ изоляции – ее дешевизна. Полимерная изоляция довольно эластична и устойчива к перепадам температур, не горит на воздухе. При производстве ПВХ материалов могут добавлять пластификаторы, они несколько ухудшают изоляционные свойства и стойкость к химикатам, но увеличивают эластичность и устойчивость к воздействию ультрафиолетовых лучей.

Если в соединительном кабеле используется виниловая изоляция, покрывающая провода, то кабель обозначается аббревиатурой ПВС. Он может состоять из 2-5 алюминиевых или медных жил. Оболочка бывает виниловая или резиновая. Срок службы ПВС кабелей превышает 6 лет. В течение всего этого времени они не требуют замены. Они устойчивы к коррозии и плесени, выдерживают морозы до -40° и жару до +40°. Их рабочее сопротивление составляет на 1 км около 270 Ом. Кабели с ПВХ оболочкой и алюминиевыми жилами применяют в городских электрических сетях, для подачи электричества на производстве и в жилых многоквартирных домах. ПВС кабели с медными жилами получили распространения при подключении к сети практически всех бытовых приборов и другой техники малой мощности, их используют для электропроводки в частных домах и квартирах.

Увеличение прочности контакта

Еще один пример для чего нужно покрывать припой и место ремонта изоляционным материалом – увеличение прочности контакта. Обычно, во время ремонта разъемов или шлейфов применяется радикальный вариант упрочнения контакта. Это смесь соды и суперклея. Также можно использовать компаунд, который затвердевает от горячего воздуха и эпоксидную смолу.

Такие методы применяются только ради укрепления контакта, когда отсутствуют крепежные места, часть платы или имеется серьезное повреждение детали.

Когда ремонтируется порванный шлейф, его так же можно дополнительно упрочнить раствором соды и суперклея. Но будьте внимательны и осторожны с таким методом – суперклей и эпоксидная смола въедаются в поверхность материала, и удалить их потом для повторного ремонта уже не получится.

Жидкая изолента

А что делать, когда нет возможности нормально подлезть к проводам, чтобы их заизолировать?

Например, при сверлении стен зацепили кабель и содрали с него изоляцию. Не хочется ведь выдалбливать дыру, дабы сделать пару витков ленты вокруг проводов.

Либо мыши перегрызли изоляцию кабеля, но при этом сама медная жила осталась целой и невредимой.

Во всех этих случаях вас спасет, так называемая жидкая изолента.

Наносится она кисточкой и напоминает жидкую резину.

Если заводская кисть от баночки испортилась, используйте любую другую. Желательно одноразовую.

Так как после нанесения всего одного слоя, ее придется выкинуть. Эта штука не краска, очистить в растворителе не получится.

Единственное неудобство такой изоляции – время застывания. Производители рекомендуют выдерживать сутки, прежде чем образуется плотная монолитная структура.

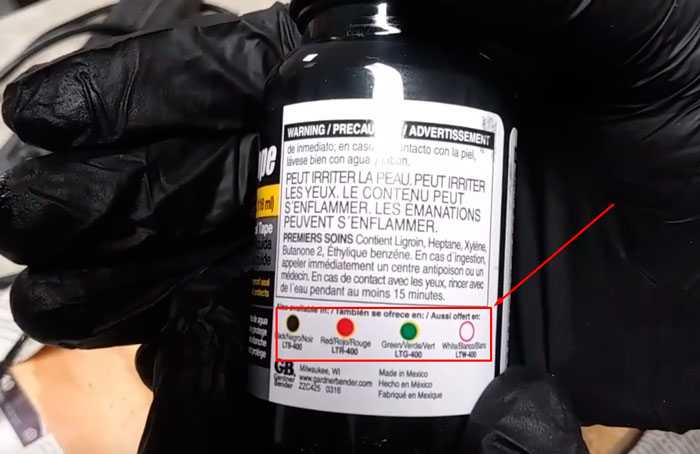

В зависимости от вашего провода можете подобрать разную расцветку (черный-красный-зеленый-белый).

Жидкость эта довольно вонючая и липкая. Поэтому работать с ней лучше в одноразовых перчатках.

Существуют также изоляционные спреи.

Но они больше применяются в электронике. Подобным спреем защищают компоненты от воды, кислотных и щелочных растворов, утечек тока, КЗ и механических воздействий от посторонних предметов.

Толщина нанесенного спрея в 0,2мм выдерживает пробой 5кВ. При необходимости можно наносить несколько слоев.

Обработанные компоненты будут надежно защищены от брызг и прямого попадания на их поверхность разных жидкостей.

Чтобы при необходимости удалить покрытие, поддеваете его с краю ножом и снимаете как шкурку.

При многослойном нанесении такой спрей можно использовать для изоляции электрических контактов и клеммных соединений.

https://youtube.com/watch?v=UtkZRblSF_A%3F

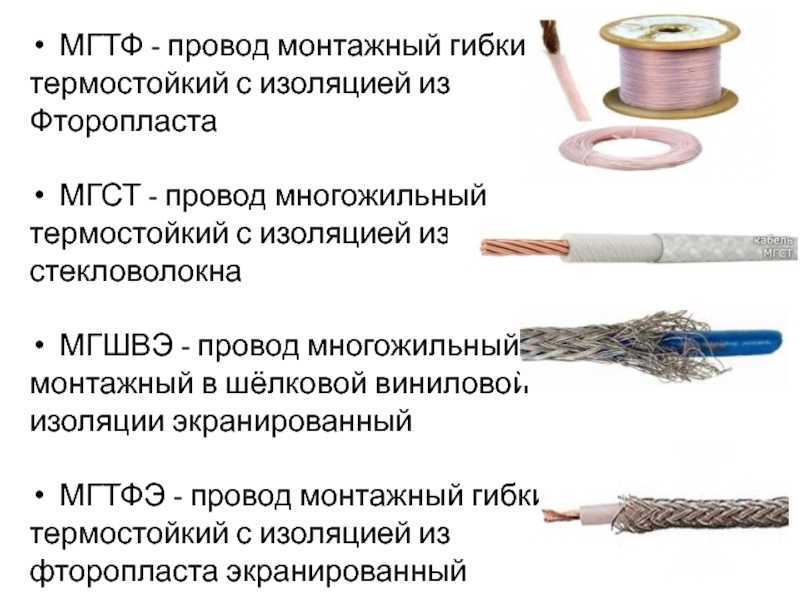

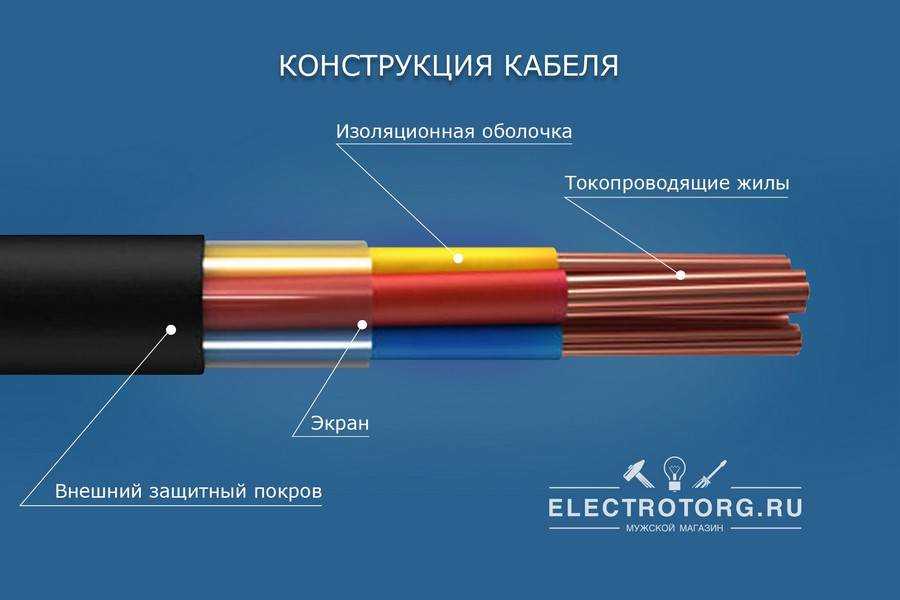

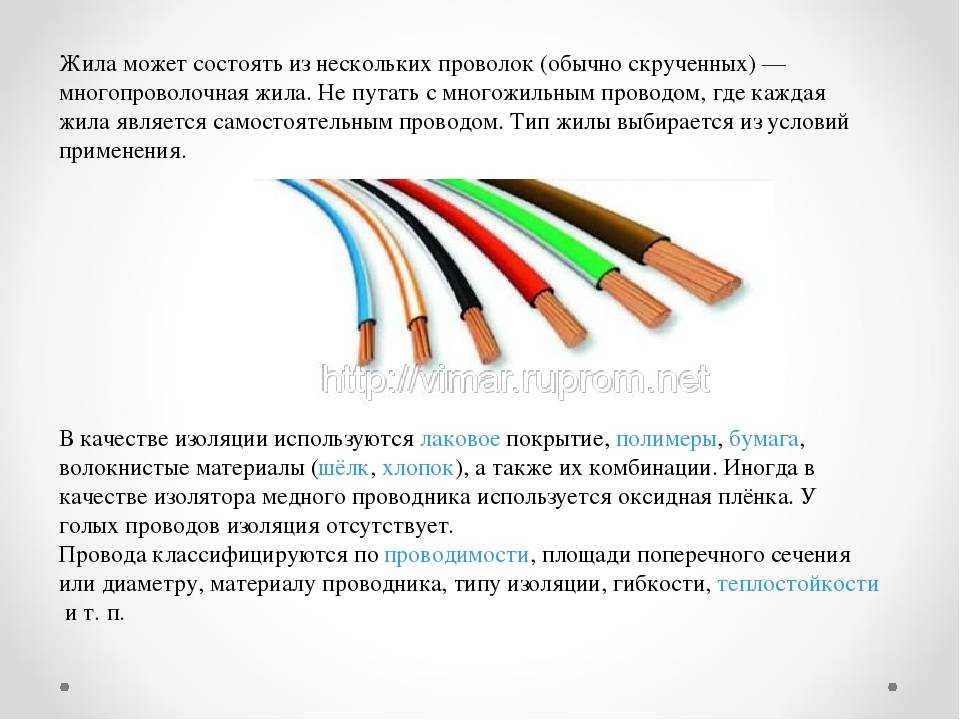

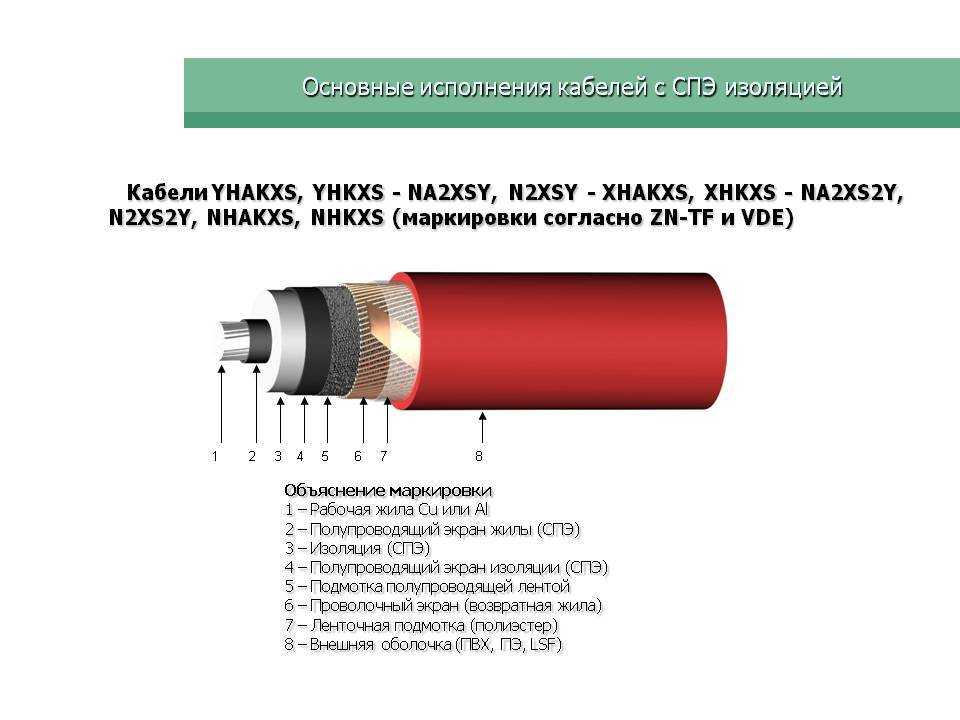

Изоляционный компонент проводов и кабеля

Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей

В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.

Диэлектрическим материалом могут выступать:

• керамика;
• стекло;
• поливинилхлорид;
• целлулоид;
• полимеры и др.

Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.

Существует также специальное изоляционное построение, применяемое к электрическим проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок

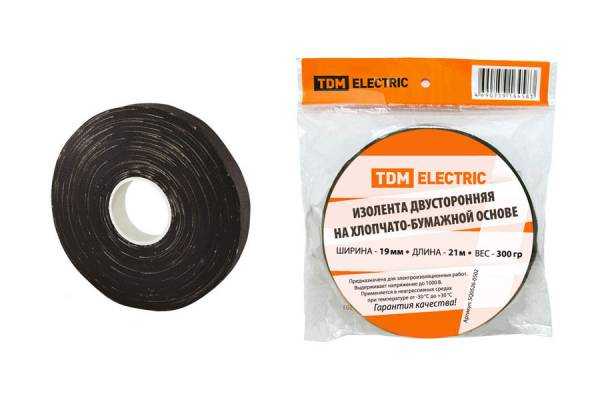

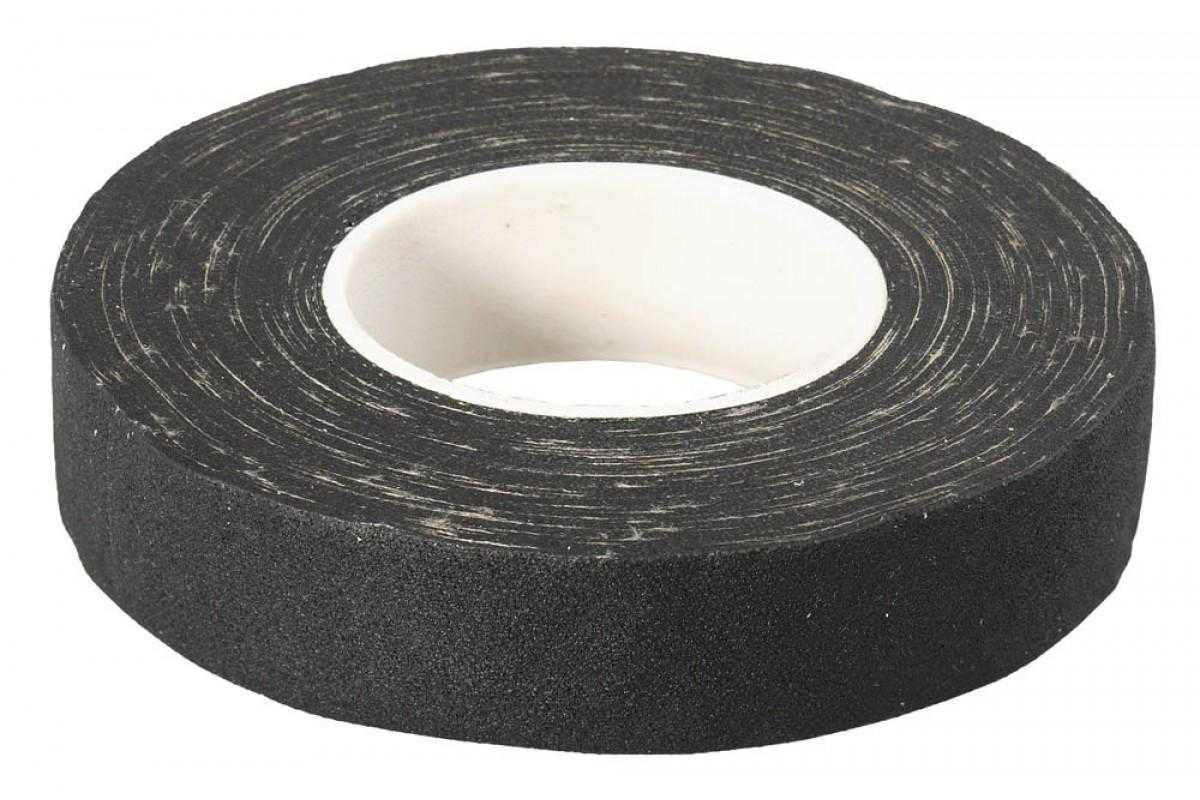

Хлопчатобумажная изолента и её свойства

ХБ-изолента хороша тем, что не плавится при нагреве. При этом слабый контакт приводит к появлению неприятного запаха, что позволяет вовремя обнаружить неисправность в электропроводке. Из минусов стоит отметить большое количество неликвида на российских прилавках. Зачастую нерадивый производитель жалеет клея, что приводит к невозможности работы с материалом. Со временем ХБ-изолента может усыхать и крошиться.

Для изоляции ХБ-лента используется в электроустановках до 1000 В. Возможно её применение и в соединениях с напряжением свыше 1000 В, но только поверх основной изоляции ‒ для придания прочности или морозоустойчивости.

ФОТО: maxmaster.ruХБ-изолента очень морозостойка и легко переносит механическое воздействие

Изоляция проводов — какие бывают материалы

Прежде, чем преступить к процессу изоляции проводов, нужно подготовить все необходимые инструменты. Перед тем, как преступить к работе, требуется отключить напряжение в квартире (доме) автоматическими выключателями.

На сегодняшний день можно отметить следующие материалы для изоляции проводов и кабелей:

ПВХ изолента

ПВХ изолента. (На фото выше) Она хорошо устойчива к повреждениям внешней среды. Во влажном помещении не раскисает и даже не отклеивается со временем. Однако, лучше ее применять только в сухих помещениях, так срок службы этого изолирующего материала будет длиннее и надежнее.

ПВХ изолента

ХБ изолента

ХБ изолента. Ее считают достаточно хорошим материалом, даже лучше предыдущий вариант. Поскольку она гораздо более устойчива к влаге и другим нагрузкам. Использовать ее можно в более обширных зонах применения, например для подключения проводов в машине. Да и качество ХБ превосходит ПВХ.

ХБ изолента

Термоусадочная трубка (ТУТ)

Термоусадочная трубка (ТУТ). Самый оптимальный вариант, мы рекомендовали бы использовать именно его повсеместно. Самая надежная степень изоляции под водой, под землей и наконец в машине. Она легко устанавливается и имеет большой срок службы. ТУТ считается лучшим материалом на данный момент.

Термоусадочная трубка (ТУТ)

Колпачки СИЗ

Колпачки СИЗ. Они используются крайне редко, зачастую в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.

Колпачки СИЗ

Термоусадочные трубки

Термоусадочные трубки. Этот способ является современным и более надежным способом изоляции проводников. Термоусадочные трубки изготавливают различного диаметра и длины (до одного метра). Так, как они идут универсального размера, то должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Благодаря этому происходит надежная фиксация с защищаемой поверхностью.

Термоусадочные трубки

Материалы, из которых производятся термотрубки — специальные полимеры: полиэтилен, силикон и прочее. Для улучшения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. К тому же они легко эксплуатируются в различных климатических условиях, без проблем выдерживают воздействие агрессивных сред.

Виды термоусадок:

• термостойкая;
• с повышенной прочностью;
• полупроводниковые;
• гофрированные;
• флуоресцентные.

Жидкая изоляция проводов

Жидкая изоляция проводов. Еще один вариант материалов для правильной изоляции проводов. Его используют в качестве восстановления защитного слоя токопроводящих жил, эксплуатация которых проходит в условиях повышенной влажности или в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его заливают в заранее подготовленную муфту через специальный бандаж. По обоим концам муфты устанавливаются резиновые уплотнители.

Жидкая изоляция проводов

Положительные свойства покрытия:

1. Имеет высокую стойкость к внешним неблагоприятно влияющим факторам;
2. способность к диалектному покрытию;
3. устойчивость к вибрации;
4. может переносить воздействие ультрафиолетовых излучений;
5. легкость в применении ремонтных работ;
6. пластичность и тщательное покрытие провода в труднодоступных местах и сгибах.

Отрицательные свойства покрытия:

1. токсичность;
2. высокая стоимость;
3. летучесть жидкости. Не экономично расходуется при открытии герметичной банки.

Характеристики жидкой электроизоляции:

1. имеет вид вязкой субстанции, тянущееся вещество;
2. выпускается в трех видах — в тюбике, банке и в виде спрея;
3. нанесение производится кистью, за исключением распылителя.

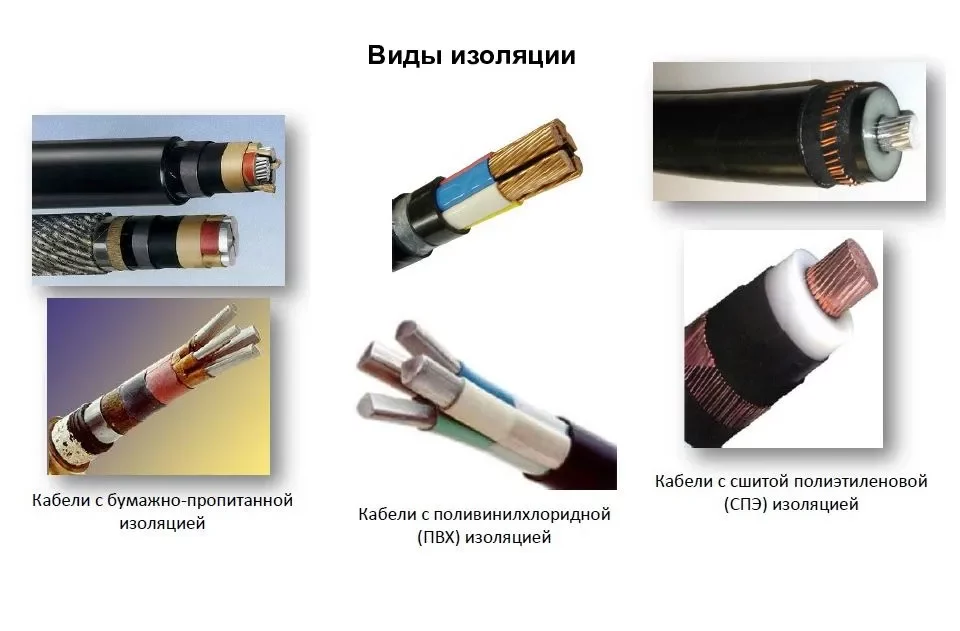

Тип изоляции кабелей применяется на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:

• для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);
• для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);
• а для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 — 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);
• для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;
• для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 — 6000 Вольт при показателях переменного тока в 400 — 1800 Вольт.

Изоляция проводов. Виды и способы

Изоляция проводов

Представляем вам наиболее доступные способы зачистки изоляции в домашних условиях:

Если у вас старая проводка, то рекомендуется воспользоваться паяльником. Сначала нагревается инструмент, а после этого осуществляется нагрев требуемой поверхности до оплавления изоляционной оболочки. В дальнейшем она снимается с использованием перчаток.

Удаление изоляции

Удаление изоляции с помощью ножа с острым лезвием (рекомендуется канцелярский). Нож нужно проводить параллельно линии кабеля, нельзя допускать его поднятия в вертикальное положение. После проделывания продольного отверстия изоляция проводов аккуратно отводится и срезается.

Как снять изоляцию

Процесс использования изоленты для формирования защитного покрытия

Порядок нанесения защитного слоя изоленты зависит от типа обрабатываемой поверхности. Если в плане заизолировать место соединения двух токопроводящих жил, то рекомендуется придерживаться следующей последовательности:

Изолента

• Изолента наносится под углом с захватыванием небольшой части основной изоляции по направлению к концу скрутки.
• На следующем этапе необходимо аккуратно загнуть скрутку, она должна расположится параллельно штатной изоляции.

Используем изоленту

Используем изоленту

Используем изоленту

Чтобы восстановить защитное покрытие на цельном проводнике рекомендуется выполнить следующие действия:

1. Производится укладка ленты под углом с захватом части основной изоляции по направлению к другому неповрежденному участку.
2. Далее изолирующий материал наносится в обратном направлении.
3. Изолента тщательно прижимается руками с последующим удалением лишнего материала.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Соединение работает и сейчас и вот хочется удостоверится обладает ли скотч достаточными электроизолирующими свойствами или его использование совершенно не допустимо. Если же вам что-то непонятно, пишите мне!

Когда нужна изоляция

Когда так получилось, что на плате много тонких проводков, которые не изолированы друг от друга, то в таком случае их изолирование очень желательно.

Если во время ремонта блока питания вы поменяли пару конденсаторов, то ничего страшного не будет, если вы оставите участок припоя после пайки без изоляции.

Конечно, если блок питания не используется в помещениях, где есть высокая влажность, или на улице.

При изготовлении самодельных плат принцип тот же самый.

Не планируется использовать устройство на улице и нет тонких не изолированных проводов? Значит и защита припоя на плате не нужна. Даже обычной канифоли хватит. Главное на самодельных платах это отсутствие металлического мусора и лишнего припоя на участях.

Еще пример во время ремонта микрофона у смартфона. Микрофон припаян всего двумя проводами к плате. Нужна ли изоляция припоя? Она не целесообразна совсем.

Основные схемы расключения

За и против

Между изоляционной лентой и скотчем есть существенные отличия:

1. Толщина. Скотч значительно тоньше, поэтому понадобится больше слоёв.
2. Скотч очень легко деформируется, плавится. Любые провода имеют свойство нагреваться, и если профматериалы являются термоустойчивыми, то клейкая лента нет.
3. Также «старение» изоляции из скотча происходит быстрее, чем в случае со специальными материалами. Понадобится частая замена и постоянное наблюдение.

Меры безопасности

Изоляция проводов 220 вольт должна проводиться качественно. Малейшая ошибка — и вы подвергаете опасности своё имущество и людей, живущих в помещении. Использование материалов, не предназначенных для изоляции, чревато замыканием и пожаром. Ещё один минус — от скотча остаются липкие следы клея, которые сложно отмыть.

Некоторое время назад возникла необходимость соединить и заизолировать провода, а изоленты под рукой, как обычно бывает, не оказалось, зато был скотч. Замотал соединение скотчем и вроде все ОК. Соединение работает и сейчас и вот хочется удостоверится обладает ли скотч достаточными электроизолирующими свойствами или его использование совершенно не допустимо?

Промокоды со скидками на светильники

Можно ли изолировать провода скотчем – Защита имущества

Порядок нанесения защитного слоя изоленты зависит от типа обрабатываемой поверхности. Если планируется заизолировать место соединения двух токопроводящих жил, то рекомендуется придерживаться следующей последовательности:

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как правильно изолировать провода. Способы и материалы для изоляции Используется чаще всего и во многих случаях из практики начиная от монтажа в распределительной коробке, заканчивая под капотом в автомобиле. Спрашивайте, я на связи!

Как правильно изолировать термоусадкой

Прежде всего нам понадобится источник тепла:

• Спички — последнее средство. Только в том случае, если элемент маленький и легко доступен. Кроме того, вы будете дышать серой и вредными выделениями.
• Зажигалка — для легкодоступных предметов можно взять и её, но будьте осторожны! Так изоляция провода может быть вообще сожжена.
• Термофен — лучшее, но и самое дорогое решение. В отличие от источников основанных на открытом огне, способность направлять тепло под любым углом предпочтительнее, так как повреждение провода сделать будет очень сложно. Лучше всего иметь тепловой фен с регулируемой температурой нагрева для адаптации к различным случаям. Вы можете попробовать и обычный домашний фен, но это уже извращенство.

Изоляция термотрубки зажигалкой

Сначала разрезаем термоусадочную трубку соответствующую диаметру кабеля согласно таблице. Она должен быть немного длиннее повреждения, так чтоб захватить изоляцию провода с обеих сторон на несколько миллиметров.

Помещаем кусок на кабель в место повреждения и нагреваем термоусадочную трубку до тех пор, пока она не зажимает изоляцию кабеля. Если шнур или элемент толстый — придется вращать его, чтобы тепло дошло до трубки со всех сторон.

Внимание! Пламя должно быть на расстоянии от провода. Стоит попрактиковаться прежде чем начинать настоящую работу

Стандартная изоляция рассчитана на максимальную температуру 70С . Даже если пламя не нарушит изоляцию, она может загореться или начать тлеть, особенно когда работа длится долго.

Подготовка обрабатываемой поверхности

От качества проведения подготовительных мероприятий в месте будущего нанесения изоляционного слоя на проводник зависит не только срок службы, но и безопасность эксплуатации. Для удаления поврежденной изоляции лучше использовать специализированный инструмент. Это позволит не повредить защитный лак и непосредственно поверхность токопроводящей жилы, но его стоимость достаточно высока. Для осуществления разовых работ приобретать такой инструмент нецелесообразно.

Далее представлены наиболее доступные способы зачистки изоляции в домашних условиях:

1. Для очистки защитного покрытия старой проводки рекомендуется воспользоваться паяльником. После прогрева инструмента осуществляется нагрев требуемой поверхности до оплавления изоляционной оболочки. В дальнейшем она снимается с использованием перчаток.
2. Удаление изоляции с помощью ножа с острым лезвием (рекомендуется канцелярский). Нож необходимо вести параллельно токопроводящим жилам, не допуская поднятия в вертикальное положение. После проделывания продольного отверстия изоляция аккуратно отводится и срезается.

Зачистка проводов от изоляции

Общее представление о сопротивлении изоляции

Определяющим показателем, влияющим на образование токов утечки и формирования однофазных или междуфазных коротких замыканий проводников, является сопротивление изоляции. Оно показывает, насколько токопроводящая жила изолирована от земли и соседних проводников.

В зависимости от используемой марки кабеля предусмотрены нормативные значения по сопротивлению. Они могут варьироваться, исходя из конкретных климатических условий. Для фиксации показаний используется мегомметр. С целью выявления слабых мест периодически осуществляется контроль указанного значения. Сроки проверки устанавливаются в соответствии с ПУЭ. Внеочередные испытания изоляции осуществляются в следующих случаях:

• при вводе в эксплуатацию;
• после проведения ремонтных работ;
• в случае попадания на защитный слой воды или при его перегреве.

Измерение сопротивления изоляции Для качественного формирования защитного покрытия токопроводящих жил рекомендуется использовать соответствующие виды изоляционного материала. При этом обязательно соблюдать правила техники безопасности. Для кратковременной изоляции проводников можно воспользоваться скотчем.

Как правильно изолировать провода изолентой

Изоляционная лента является самым популярным вариантом для того, чтобы изолировать провода самостоятельно. Такой материал доступен в любом хозяйственном магазине и стоит относительно недорого.

Также изоляционная лента поможет вам, если изоляция электрического провода была нарушена, а теперь требуется срочно исправить ситуацию.

Внимательно изучите этот вопрос, еще лучше получить консультации у продавца в магазине. Выбор качественной изоленты — это гарантия безопасности и долгого срока службы электропроводки.

Изолировать провода самому с помощью изоленты нужно следующим образом:

Ознакомиться с ходом процесса также можно на видео. Таким простым способом вы можете правильно и, главное, безопасно изолировать провода на долгие годы. Но если они будут находиться в специальной электрической коробке за стенкой, то лучше использовать более современные методы изоляции.

Разновидности изоляционных материалов и сфера их применения

В зависимости от планируемых условий эксплуатации и типа соединения проводников могут использоваться различные виды изоляции. Рассмотрим наиболее популярные варианты.

Изоляционная лента

Изолента является самым доступным и популярным способом защиты токопроводящих жил. Сфера ее применения напрямую зависит от материала изготовления.

Поливинилхлорид

Лента выпускается с шириной от 10 до 20 мм. Адгезия с защищаемой поверхностью обеспечивается специальным клеящим составом, который нанесен на внутреннюю поверхность ленты. Производители выпускают изделия в различных цветовых гаммах. К положительным основным свойствам ПВХ изоленты относятся:

• прочность;
• адгезия со многими типами поверхностей;
• способность выдерживания значительных температур — до 120 градусов Цельсия;
• выдерживание повышенного значения напряжения;
• эластичность;
• высокий уровень пожарной безопасности;
• противодействие внешним факторам: влага, щелочь, кислота.

Изоляция провода ПВХ лентой Из недостатков выделяется потеря полезных свойств при использовании в отрицательных температурах.

Изоляционная лента ПВХ получила широкое применение в электротехнической отрасли, а также в быту. Изолента для проводки с уровнем напряжения до 1000 Вольт может прослужить длительный период времени.

Помимо указанных случаев, материал активно используется для ремонта трубопроводов, бытовой техники и упаковки товаров.

Виды изоляционной ленты из поливинилхлорида

Хлопчатобумажная

Основу изделия составляет хлопчатобумажный материал с добавлением резины, на внутреннюю часть которого также наносится клеящий раствор. Некоторые производители в качестве базового материала применяют стекловолокно. Выпуск лент осуществляется с шириной от 15 до 50 мм. Из положительных характеристик выделяются:

• высокая прочность;
• повышенная износостойкость;
• термическая устойчивость;
• низкая стоимость.

К отрицательным моментам хлопчатобумажного изоляционного материала относят:

• вероятность воспламенения из-за перегрева;
• впитывание жидкости.

Тканевая изолента TESA
