Скважинная крышка для обсадной колонны

Монтаж оголовка на скважину

Для правильной установки оголовка на скважину первым делом подготавливается обсадка. Для этого ее выступающая над землей часть аккуратно обрезается строго горизонтально почве. Обрезанные края зачищаются болгаркой, чтобы избавиться от заусенцев и добиться гладкости. Дополнительно профилактики появления ржавчины трубу можно прокрасить антикоррозийной краской или лаком.

Пошагово монтаж оголовка на скважину своими руками описывается шестью простыми предложениями:

1. На обсадную трубу фиксируется фланец бортиком к низу.
2. Плотно прижимается уплотнитель, и через специальное отверстие пропускается трос.
3. Проводится кабель электропитания через соответствующее ему отверстие.
4. К штуцеру подключается насосный шланг как можно герметичнее.
5. Проводится спуск насоса в шахту.
6. Осуществляется скрепление фланца и крышки с помощью болтов, закручивание которых проводится равномерно.

Если установить уплотнитель сложно, можно воспользоваться автоловой смазкой. Насосное оборудование не устанавливается полностью, пока все детали не займут свое место. Также, зажим на отверстии под электропитание должен быть ослаблен до такой степени, чтобы кабель имел возможность свободно двигаться внутри него, иначе высок шанс, что он перетрется или окажется пережатым и в итоге выйдет из строя.

Чтобы монтаж оголовка на скважину прошел правильно, советуем посмотреть видео и воспользоваться нижеприведенными полезными советами по установке:

• Трос должен подбираться под глубину скважины заранее и спускаться медленно и постепенно, когда происходит установка насосного оборудования через оголовок. После того как насос опускается на нужную глубину, крышка закрывается и под весом конструкции крепко прижимается к фланцу, а благодаря уплотнительной прокладке оголовок герметично закрывает обсадку.
• При верной установке защитной конструкции фланец придавливает резину к крышке, болтовое крепление этих двух деталей при этом расположено параллельно. Если этого не происходит, стоит попробовать изменить положение оголовка.
• Болты утягиваются аккуратно и равномерно, иначе произойдет перекос устройства, и нарушится герметичность оголовка. При затягивании не нужно тянуть со всей силы.
• Если крышка будет прилегать слишком сильно к фланцу, то со временем уплотнитель продавится и герметичность оголовка сойдет на нет. Но если затянуть болты слишком слабо, то в оголовке тоже не будет толку, поскольку его можно будет легко стянуть с обсадной трубы.
• После фиксации крышки обычно провисает электрокабель, поэтому требуется его аккуратно подтянуть так, чтобы он не висел и при этом не был чрезмерно натянут.
• Электрокабель, шланг и трос следует фиксировать между собой медицинскими жгутами или пластиковыми хомутами, чтобы они не перепутались и не перекрутились. Фиксация проводится каждые полтора метра.

Как правильно подобрать оголовок для скважины

Чтобы сделать правильный выбор, необходимо знать, что обозначает цифровая и буквенная маркировка на выставленных в продажу изделиях, их расшифровка по порядку выглядит таким образом:

• ОС – буквенные символы обозначают оголовок скважинный;
• А – антивандальная конструкция;
• П – сделан из пластика, если символ отсутствует, подразумевается металлическое исполнение;
• Б – символ в маркировке для составных оголовков Джилекс, у которых центральную часть с закрепленным насосным оборудованием (электрокабелем, тросом и шлангом) можно свободно извлекать и устанавливать обратно в скважину, не снимая оголовок с обсадочной трубы;
• 90-110 – цифры, указывающие, на какой диапазон внешних размеров обсадных труб рассчитан оголовочный узел;
• 25,32,40 – данные символы следуют за косой чертой, означают наружный диаметр ПНД трубы, на которую рассчитан центральный цанговый зажим.

Следует отметить, что не все производители поддерживаются данной маркировки и ее последовательности, встречаются обозначения АОС, ОГС, OD не играющие особой роли в определении предназначения товара.

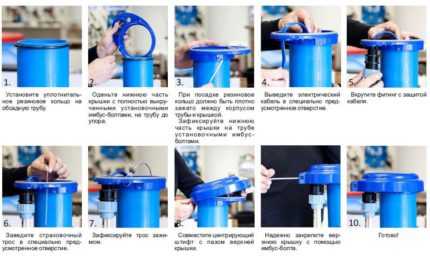

Рис. 7 Схема установки оголовка Джилекс ОСПБ в скважину

При выборе оголовка следует принять к сведению некоторые рекомендации:

Наиболее удобными, практичными и недорогими являются пластиковые устройства, их лучше использовать при небольших глубинах погружения электронасосов малой и средней мощности.
Если глубина погружения велика (большая масса воды в напорной трубе) или электронасос имеет большие размеры и вес для перекачки значительных объемов, лучше использовать более прочные стальные или чугунные оголовки.
Хотя клеммная коробка значительно облегчает подключение и отключение электронасоса от источника питания, к ее использованию надо подходить с осторожностью при эксплуатации мощного оборудования. Дело в том, что предлагаемое производителем исполнение и сами клеммные планки являются слишком ненадежным методом соединения проводов, а при большом токе, который потребляют мощные электронасосы, возможен перегрев контактов, оплавление пластмассы оголовка или изоляции кабелей. Также высокая влажность в области оголовка даже при надежной изоляции клеммной коробки (с точки зрения отечественного производителя) может привести к коррозии контактов, их перегреву или короткому замыканию.

Также высокая влажность в области оголовка даже при надежной изоляции клеммной коробки (с точки зрения отечественного производителя) может привести к коррозии контактов, их перегреву или короткому замыканию.

Самые популярные модели

Модель	Преимущества
«Джилекс»	Они изготавливаются из чугуна и пластика. Наружный диаметр имеет от 90 до 160 мм.
«Водолей»	Из-за пластикового наполнения, эта модель имеет определенные ограничения. Актуален при неглубоких скважинах. Способен справиться с массой до 200 кг.
Merrill	Это представитель американского производства. Изготавливается из чугуна и пластика. Продается в полной комплектации и сразу готов к установке.
«Акваробот»	Российское производство. Создает герметичное соединение. Позволяет надежно закрепить насос. Изготавливается из пластика и рассчитан на массу до 200 кг.

Кессон — качественная защита скважины от мороза

Если глубинная скважина обустраивалась в колодце из бетона или как его называют строители – приямком, глубиной до 200 см, то в такой ситуации целесообразно выполнить установку кессона. Такое изделие внешне напоминает резервуар из пластика, который предназначен для защиты скважины от промерзания в случае отрицательных температурных показателей на улице в зимний период года. Благодаря такому нехитрому устройству можно обеспечить бесперебойную работу системы водоснабжения.

Кессон будет выступать в роли дополнительного барьера, ограждающего глубинный колодец от поднятия грунтовой воды и прочей грязи, которая может попасть в приямок. Полимерный материал, используемый в изготовлении кессона, отлично противостоит отрицательным температурам и не подвержен воздействию коррозии. Пластиковая подводящая труба водопровода размещается так, чтобы она достигла 2 метровой отметки. Внутри пластиковой защиты размещается фильтрующее устройство, датчик контроля давления и автоматика, контролирующая работу погружного насоса. При этом такая полимерная конструкция не требует дополнительного утепления.

Подводя итоги можно понять что, конструкция оголовка для скважины проста в изготовлении своими руками и при этом выполняет множество практических функций. Благодаря ей появляется возможность не только герметично закрыть скважину, но и разместить в ней все сопутствующие насосному оборудованию элементы и аксессуары. Использование оголовка позволяет надёжно защитить запасы питьевой воды от загрязнения, тем самым способствуя бесперебойному снабжению дома водными ресурсами в любое время года и при любых погодных условиях.

Для защиты электро насоса и внутренней среды скважины используются специальные герметизирующие устройства для устья обсадной трубы – оголовки и крышки для скважин. Применение этих конструктивных элементов обеспечивает удобную эксплуатацию скважины, качественное подключение водопроводной системы, надежный подвес оборудования и безопасное обустройство электрических коммуникаций. Кроме этого создается прочный барьер осадкам, листве, насекомым, мелким животным и различного мусору, которым свойственно проникать в открытую скважину. Герметичность обсадной трубы также создает перепад давлений, в результате чего происходит дополнительное поступление воды, увеличивающие дебет скважины.

Скважинные оголовки, в частности от бренда «Джилекс», способны устанавливаться на обсадные трубы с наружным диаметром от 90 до 160 мм. Изготавливаются модели для напорных труб с наружным диаметром 32 или 40 мм. В качестве основного конструктивного материала применяется чугун с антикоррозийным полимерным покрытием или прочный пластик. Чугунные оголовки способные выдерживать груз более 500 кг, для полимерных изделий предусмотрен лимит в 200 кг.

Конструкция скважинного оголовка основана на использовании раздельных фланцев, скрепляющихся между собой болтовым соединением (4 болта для чугуна, 6 болтов для пластика). Схема установки оголовка посредством затягивания болтов между верхним и нижним фланцем, позволяет не применять сварочные работы при обустройстве устья обсадной трубы. Высокое качество монтажа оголовка и необходимые показатели герметизации достигаются закладкой между фланцами уплотняющего резинового кольца. На верхнем фланце предусмотрен цанговый зажим для подключения напорной трубы и отверстие с пружинным предохранителем от перегиба, обеспечивающее удобный монтаж электрического кабеля. Задачи по опусканию (подъему) насоса возложены на два верхних рым-болта, которые предназначены для совместного использования с грузоподъемными механизмами. Подвес насоса происходит за специальный карабин, прикрепленный к нижнему рым-болту.

Чугунные крышки для скважины «WWSystem» используются для герметизации скважины и защиты ее от стороннего доступа благодаря закрыванию на имбус-болт. Монтаж на обсадную трубу с наружным диаметром 133-159 мм выполняется при помощи уплотнительного кольца и инструктивных имбус-болтов. В крышке для скважины предусмотрен вывод для электрического кабеля, оборудованный разборным герметичным фитингом и отверстия для закрепления подвесочного троса.

Видео описание

Об особенностях конструкции и тонкостях монтажа оголовника Джилекс рассказано в следующем видеоматериале: Когда подбирается оголовок-заглушка, учитывают советы опытных специалистов. Профессионалы рекомендуют для неглубокой скважины, в которой маломощный насос будет находиться не на большом удалении от поверхности земли, выбрать пластиковую модель. Если же тяжелый электронасос погружается на значительную глубину для перекачивания существенного объема воды, лучше приобрести для скважины крышку из металла.

Кроме того, рекомендуется осторожно использовать клеммную коробку при эксплуатации мощного насосного оборудования. Причина такого совета в том, что этот способ не позволяет обеспечить 100% надежность соединения проводов при большом электротоке. Из-за него клеммные планки перегреваются

В результате происходит оплавление электрокабеля и пластмассовой скважинной крышки

Из-за него клеммные планки перегреваются. В результате происходит оплавление электрокабеля и пластмассовой скважинной крышки.

Что нужно для водоснабжения из скважины

При бурении индивидуальных скважин с применением буровой техники в шахту опускают колонну из обсадных труб, материалом изготовления которых являются полимеры (непластифицированный поливинилхлорид НПВХ, ПНД) или сталь, иногда пластиковые трубы вставляют внутрь металлических при больших глубинах. На этом этапе должна быть известна схема обустройства скважины, к примеру, если вода подается в водопровод через адаптер, его не рекомендуется закреплять на пластиковую хрупкую стенку трубы, колонна или ее верх должны быть выполнены из металла.

Чтобы понять, как обустроить скважину на воду после бурения, следует рассмотреть все оборудование и инженерные сооружения, которые нужны для доставки воды во внутренний водопровод дома. Для обеспечения жилища скважинной водой необходимы:

Обсадная колонна. После прохода скважинного канала в него погружают колонну из труб длиной 6 м, которые соединяют между собой посредством резьбы. Она должна иметь гладкие прочные стенки, выдерживающие наружное давление грунта, и диаметр, подходящий для погружения выбранной модели электронасоса.

В последнее время пользуется популярностью индивидуальное бурение абиссинских скважин частными лицами в случаях, если зеркало воды на участке находится ближе, чем 9 м от уровня земли. Для этого гидробуром проделывают узкое отверстие в земле и погружают внутрь трубу из полиэтилена низкого давления (ПНД) с самодельным фильтратором на конце, которую подключают к поверхностному электронасосу. Глубина самодельных абиссинок доходит до 30 м, обсадной колонной и подающим трубопроводом одновременно является опущенный в канал трубный участок ПНД.

Приспособления для погружения насоса и всасывающего рукава в источник. Опуская глубинный насос, всегда применяют оголовок или крышку при адаптерном подключении, к которым привязывают агрегат и прикрепляют подающую трубу. При креплении адаптера подающий воду трубопровод пропускают через его боковой фитинг, закрепленный на стене колонны.

Схема обвязки скважины с глубинным насосом

Электронасос. Существуют две группы электронасосов для подачи воды: погружные и поверхностные, первые опускают в скважину на большую глубину, чтобы они погрузились без помех, требуется обсадная колонна подходящего диаметра из заводских скважинных труб. В поверхностных электронасосах для водозабора с глубин до 9 м используют узкий рукав или водопроводную трубу малого сечения, поэтому широкая колонна для их работы не требуется — это является определяющим фактором при их использовании для всасывания воды из абиссинок.

Автоматика.  Чтобы отключать насос после наполнения водопроводной системы, используют реле давления, для его настройки и контроля устанавливают манометр, расширительный бак применяют для хранения водных запасов и поддержания давления в магистрали. Перечисленные приборы являются основными узлами бытовой водоподающей магистрали с электронасосом, при использовании поверхностных видов все перечисленные элементы и помпу часто собирают в единый блок — насосную станцию.

Пример обвязки водоисточника с поверхностным насосом в доме

Помещение для размещения насосного оборудования. Поверхностные электронасосы и управляющая автоматика могут располагаться вблизи источника или на некотором расстоянии в техническом павильоне или жилом здании. Если оборудование находится рядом с обсадной колонной, принимают меры для его предохранения от атмосферных осадков и низких температур, сооружая утепленный кессонный колодец.

Трубопровод. Для подачи воды в дачный дом или коттедж используют специальную трубу из ПНД, один конец которой подключают к оголовку скважины или адаптеру, а второй заводят в дом, подсоединяя к поверхностному электронасосу или внутреннему водопроводу.

Арматура. Для управления потоками воды и соединения отдельных участков трубопровода около скважины и в доме используют сантехническую арматуру: угловые и многовходовые фитинги, тройники, муфты, шаровые краны.

Фильтры. Воде из подземных источников часто требуется чистка, в неглубоких водных пластах присутствуют песок и глина, которые отстаивают или отсеивают грубым фильтрованием и далее пропускают через адсорбционные фильтраторы. Намного сложнее обстоит дело при использовании глубинных артезианских источников, вода из которых часто содержит повышенные концентрации железных, калиевых, марганцевых, магниевых оксидов, сероводорода. Для ее очистки от вредных примесей используют дорогостоящие способы с применением аэрационных установок обезжелезивания, колонн с ионообменными смолами, фильтров обратного осмоса.

Виды скважин

Что такое и зачем нужен оголовок для скважины

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

• Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
• Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
• Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
• Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

Оголовок в разрезе на обсадной трубе

• Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
• Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
• Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку. Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

1. Подготавливают край обсадной трубы.
2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
3. Устанавливают уплотнительное кольцо.
4. Закрепляют трос насоса.
5. В соответствующий вход пропускают электрокабель.
6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
7. Насос опускают в скважину.
8. Крышка закрывается под действием веса погружного насоса.
9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно опустить насос в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.

На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (+)

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу.

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

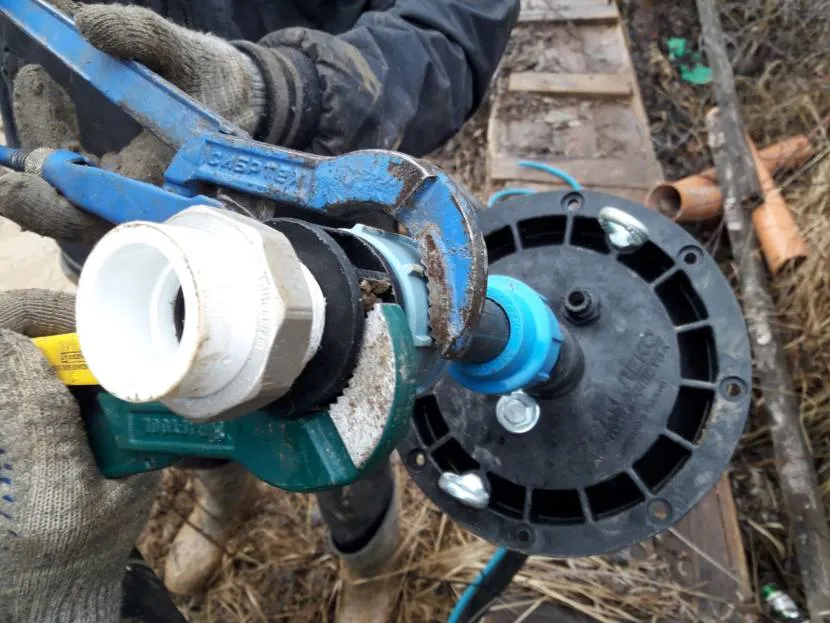

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Назначение затвора

Приоритеты обустройства системы водоснабжения — качество и непрерывность. Именно их и призвано обеспечить небольшое, но многофункциональное устройство сверху скважины. Задачи, решаемые герметичной крышкой:

• предотвращение источника от попадания талых и грунтовых потоков жидкости при подтоплении устья;
• защита питьевой воды от проникновения внутрь трубы мелких животных, грязи и посторонних предметов;
• снижение риска замерзания ствола скважины в зимнее время;
• надёжное удержание насоса, подвешенного на тросе, который закреплён в оголовке;
• герметичный пропуск водовода и электрического кабеля сквозь крышку;
• обеспечение сохранности оборудования при посягательстве злоумышленника на хищение;
• упрощение эксплуатации и технического обслуживания скважины.

https://youtube.com/watch?v=A0_BZqnhwbk

Виды скважинных крышек для воды

По конструктивным отличиям имеют такие типы:

1. С откидывающейся или съемной пробкой. Под этой конструкцией подразумевается цилиндр с пустотой внутри. Верхняя часть имеет заглушку с цилиндрическим или плоским дном.
2. С муфтовым адаптером. Эта конструкция представляет собой фланцевую пару. Одна имеет воротниковый вид с отверстием внутри, а диаметром равна обсадной. Другая пара – это глухой фланец, где имеются штуцера с отверстиями.

Что касается материала изготовления, то изделия бывают:

• Пластиковые.
• Металлические.
• Чугунные.

Пластиковые справляются с весом до 200 кг. В сравнении с аналогами имеют меньшую стоимость. В то время как металлический и чугунный справляются с массой до 500 кг.

Плюсы металлического/чугунного изделий:

1. Справляется с большей массой.
2. Высокая грузоподъемность.
3. Высокая прочность.
4. Долговечность.

Минусы:

1. Большой вес.
2. Металл необходимо утеплять.
3. Необходимо проводить сварочные работы.
4. Подвергается коррозии.

Что касается пластикового, то он имеет следующие достоинства:

1. Создает герметичное соединение.
2. Отсутствие в потребности сварочных работ.
3. Не подвергается коррозии.
4. Имеет меньшую стоимость.
5. Простое обслуживание, не требующее покраски.

Если сравнивать между собой, то чугунные/металлические крышки более надежные и идеальны под глубокие скважины. Пластиковые имеют меньший продолжительный эксплуатационный период.

Конструктивное устройство

Стандартный оголовок укомплектован следующими составными частями:

1. Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
2. Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
3. Карабин. Закрепляет трос с подвешенным на него насосом.
4. Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
5. Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
6. Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
7. Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
8. Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
9. Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.

Самодельный оголовок

Для изготовления запорного устройства кустарным способом потребуются некоторые материалы и инструмент, включая сварочный аппарат. Последовательность выполнения работ такова:

1. Фланец — для его изготовления берут листовой (10 мм) алюминий или сталь. Чугун для самоделки является худшим вариантом. Деталь вырезают с внутренним диаметром на 1―2 мм больше наружного размера обсадной трубы и фиксируют на устье посредством сварки. По окружности сверлят 6 отверстий под крепёжные болты.
2. Крышка изготавливается аналогично фланцу. В ней проделывают технологические проходы для питающего кабеля и трубопровода от насоса. Размер основного отверстия соответствует диаметру штуцера водоотводящей магистрали. Присоединительные элементы привариваются к заготовке крышки.
3. Крепление оголовка к фланцу выполняют с помощью 6 болтов, а для совпадения отверстий крышку струбциной прикручивают к готовой закраине и сверлят по фактическому положению.
4. Установка рым-болтов производится с помощью сварки: два сверху — для грузоподъёмного механизма, и один снизу крышки для подвески насоса.
5. Кольцо уплотнительное из резины или паронита прокладывают для герметичности при монтаже оголовка на фланец обсадной трубы.

Особенности монтажа оголовка

Домовладелец должен обладать полной информацией об оборудовании водоисточника, чтобы контролировать его монтаж, который выполняют наемные мастера. В частности, он обязан знать, какое устройство имеет оголовок для скважины, как установить его правильно рекомендуют специалисты.

При необходимости монтажа скважинной крышки вместе с электрическим насосом лучше обратиться в специализированную компанию. Ведь специалисты обладают всем необходимым инструментом и расходным материалом. Они выполнят работы с соблюдением правил нормативных документов и гарантируют бесперебойное функционирование оборудования.

Обычно установка начинается с измерения необходимой длины электрического кабеля, напорного трубопровода и троса. Затем эти элементы подготавливают с учетом выполненных замеров.

Перед монтажом скважинного оголовка подготавливают электрокабель, трос и ПНД трубу нужной длины Источник eco-kotly.ru
