Делаем водяной теплый пол от газового котла

Сооружение и подключение теплых полов к бойлеру

Для наглядности,
рассмотрим как сделать тёплый пол от водонагревателя, на примере использования
тена мощностью 3 Квт для обогрева площади 30 м2, с установкой трёхходового
клапана.

Нам потребуется бойлер с рециркуляцией, имеющий выходы, чтобы подключить шланги для горячего и холодного водоснабжения. Рекомендованный диаметр патрубков 2,6 сантиметра. Кроме того, следует запастись инструментом, который понадобится в работе, чтобы не отвлекаться в процессе монтажа.

Последовательность сооружения
гидрополов от водонагревателя выглядит следующим образом:

Подготовка чернового основания — его следует выравнять и очистить от мусора.

Установка коллекторного узла — его нужно
закрепить на стене, или вмонтировать в специально оборудованный металлический
ящик.

Обклеивание помещения по периметру
демпферной лентой — это будет способствовать сохранению целостности бетонной
стяжки.

Гидро и теплоизоляция — в качестве
гидроизоляционного материала может использоваться полиэтиленовая плёнка. Выбор
теплоизоляционного материала огромен, от обычного пенопласта, до
пенополистирольных мат с бобышками.

Монтаж водяного контура — это могут быть
трубы из меди, полиэтилена или термостойкого пластика. Укладка нагревательных
элементов производится по запланированной схеме и с установленным шагом.
Крепить трубы можно к армирующей сетке, которая укладывается на теплоизоляцию,
пластиковыми хомутами, или фиксировать между пазов полистирольных плит.

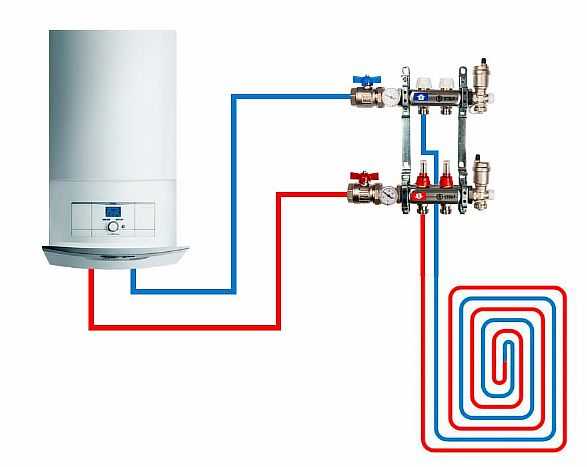

Соединение контура с распределительным
коллектором — один конец к холодному крану, а второй к горячему.

Подсоединение бойлера к
распределительному узлу — осуществляется с помощью металлических труб.

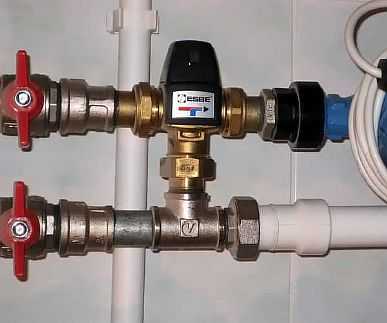

Установка трёхходового клапана с
термоголовкой на коллектор — для регуляции температурного уровня тёплого
водяного пола.

Подключение циркуляционного насоса к
тёплому полу — он обеспечивает поток и необходимый напор воды в трубопроводе
пола.

Установка расширительного бака — он необходим, чтобы выводить лишнею воду из системы отопления. Монтировать его следует на металлическую холодную трубу около выхода в котёл. А перед ним нужно оборудовать трубку для выхода воздуха.

Проверка системы на работоспособность — для выявления возможных протечек и неполадок. Опрессовка проводится в течение суток под рабочим давлением.

Заливка стяжки — бетонным раствором заливается контур пола. Процедура делается при наличии давления в трубах. Слою из бетона необходимо дать хорошо просохнуть, на это потребуется около месяца.

Укладка финишного покрытия — оно стелится только на полностью просохшее бетонное основание.

Принцип работы данной схемы заключается в нагреве воды в баке, затем она через коллектор выводится в контур пола. Отработанный теплоноситель возвращается через распределительный узел в обратный трубопровод.

Если температура воды превышает необходимый уровень, то трёхходовой клапан автоматически перекрывает поступление горячего, и открывает подачу холодного водоснабжения. Процесс смешивания осуществляется в специальной камере. Когда теплоноситель достигает нужный градус нагрева, то термоголовка закрывает поступление холодной воды.

Оборудовать тёплый пол от бойлера можно как в доме, так и в квартире. Монтаж не сложный, главное следовать  технологическому процессу и инструкциям

Кроме того, немаловажное значение играет дешевизна установки, ведь водонагреватель стоит меньше, чем электрический котёл

Однако следует заметить, что эксплуатация такой отопительной системы сопровождается большим расходом электроэнергии. Поэтому, чем отапливать свой дом — обычным радиатором или тёплым полом от бойлера решать вам.

Как подключить напольный обогрев?

Котёл мощностью в 3 кВт можно приспособить для системы отопления «тёплый пол». Обогреть он сможет площадь в 30 м2. Оптимальная температура пола 24 0С. Для достижения данного режима необходим теплоноситель температурой около 40 0С.

Для напольного обогрева потребуется водонагреватель с выходами для горячего и холодного контура. Оптимальный диаметр патрубков 26 мм. К ним подсоединяют металлические трубы, которые отводят теплоноситель в систему отопления.

1. На черновом основании укладывают жидкостную магистраль. Для неё можно использовать трубы из термостойкого пластика. Их соединяют с холодным и горячим выходом на коллекторе-распределителе.
2. Из распределителя к бойлеру отводятся металлические трубы.
3. На коллекторе устанавливают трёхходовой клапан с термоголовкой. Она регулирует температуру «тёплого пола».
4. На горячем контуре устанавливают циркуляционный насос. Он нагнетает теплоноситель в магистраль.
5. Для вывода лишней воды системы отопления предусматривают расширительный бак. Его устанавливают на холодной металлической трубе, на входе в котёл. Перед ним оборудуют трубку для вывода воздуха.

В водонагревателе для тёплого пола теплоноситель достигает определённой температуры и выводится через патрубок в горячий контур. В магистраль вода поступает под давлением. Напор обеспечивается циркуляционным насосом.

Через коллектор жидкость проходит в напольный контур. Охлаждённая вода поступает через коллектор в обратный трубопровод. Если температура теплоносителя превышает установленную норму, то автоматика на трёхходовом клапане прикрывает доступ горячей воды и открывает выход для охлаждённого теплоносителя; они соединяются в камере смешивания.

Температура горячей воды постепенно снижается. При охлаждении теплоносителя термоголовка перекрывает доступ охлаждённой жидкости и в систему вновь поступает вода из котла.

На водонагреватель для тёплого пола и на коллектор устанавливают отдельные автоматические устройства, регулирующие температуру воды. Термоголовка на коллекторе контролирует работу жидкостного контура на полу. Терморегулятор на котле регулирует нагрев воды в котле.

Бойлер Gorenje

Рекомендуют приобретать накопительные бойлеры следующих брендов: «Ariston», «Timberk», «Zanussi», «Gorenje». За оборудованием необязательно ехать в Москву. Водонагреватели приобретают через торговые площадки в Интернете, в магазинах отопительных приборов.

Выбирают котлы с возможностью подключения магистрали для тёплого пола или для радиаторной системы отопления.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Сооружение и подключение теплых полов к бойлеру

Для наглядности, рассмотрим как сделать тёплый пол от водонагревателя, на примере использования тена мощностью 3 Квт для обогрева площади 30 м2, с установкой трёхходового клапана.

Нам потребуется бойлер с рециркуляцией, имеющий выходы, чтобы подключить шланги для горячего и холодного водоснабжения. Рекомендованный диаметр патрубков 2,6 сантиметра. Кроме того, следует запастись инструментом, который понадобится в работе, чтобы не отвлекаться в процессе монтажа.

Последовательность сооружения гидрополов от водонагревателя выглядит следующим образом:

Подготовка чернового основания — его следует выравнять и очистить от мусора.

Установка коллекторного узла — его нужно закрепить на стене, или вмонтировать в специально оборудованный металлический ящик.

Обклеивание помещения по периметру демпферной лентой — это будет способствовать сохранению целостности бетонной стяжки.

Гидро и теплоизоляция — в качестве гидроизоляционного материала может использоваться полиэтиленовая плёнка. Выбор теплоизоляционного материала огромен, от обычного пенопласта, до пенополистирольных мат с бобышками.

Монтаж водяного контура — это могут быть трубы из меди, полиэтилена или термостойкого пластика. Укладка нагревательных элементов производится по запланированной схеме и с установленным шагом. Крепить трубы можно к армирующей сетке, которая укладывается на теплоизоляцию, пластиковыми хомутами, или фиксировать между пазов полистирольных плит.

Соединение контура с распределительным коллектором — один конец к холодному крану, а второй к горячему.

Подсоединение бойлера к распределительному узлу — осуществляется с помощью металлических труб.

Установка трёхходового клапана с термоголовкой на коллектор — для регуляции температурного уровня тёплого водяного пола.

Подключение циркуляционного насоса к тёплому полу — он обеспечивает поток и необходимый напор воды в трубопроводе пола.

Установка расширительного бака — он необходим, чтобы выводить лишнею воду из системы отопления. Монтировать его следует на металлическую холодную трубу около выхода в котёл. А перед ним нужно оборудовать трубку для выхода воздуха.

Проверка системы на работоспособность — для выявления возможных протечек и неполадок. Опрессовка проводится в течение суток под рабочим давлением.

Заливка стяжки — бетонным раствором заливается контур пола. Процедура делается при наличии давления в трубах. Слою из бетона необходимо дать хорошо просохнуть, на это потребуется около месяца.

Укладка финишного покрытия — оно стелится только на полностью просохшее бетонное основание.

Принцип работы данной схемы заключается в нагреве воды в баке, затем она через коллектор выводится в контур пола. Отработанный теплоноситель возвращается через распределительный узел в обратный трубопровод.

Если температура воды превышает необходимый уровень, то трёхходовой клапан автоматически перекрывает поступление горячего, и открывает подачу холодного водоснабжения. Процесс смешивания осуществляется в специальной камере. Когда теплоноситель достигает нужный градус нагрева, то термоголовка закрывает поступление холодной воды.

Оборудовать тёплый пол от бойлера можно как в доме, так и в квартире. Монтаж не сложный, главное следовать технологическому процессу и инструкциям

Кроме того, немаловажное значение играет дешевизна установки, ведь водонагреватель стоит меньше, чем электрический котёл

Однако следует заметить, что эксплуатация такой отопительной системы сопровождается большим расходом электроэнергии. Поэтому, чем отапливать свой дом — обычным радиатором или тёплым полом от бойлера решать вам.

Подключение нагрева на одну точку

Для времянки на отдельную точку подойдут популярные модели типа Electrolux Smartfix, Ariston Aures или Atmor Basic на 3,5-5,5кВт.

Популярны они прежде всего простотой установки. Весь монтаж выполняется буквально за 20-30 минут.

Для монтажа потребуются:

провод ПВС (в розетку) или кабель ВВГнг-Ls 3*4мм2 (до щитка)

шурупы+дюбеля

Ошибка №1
Кто-то вообще колхозит и вешает все на проволоку – что является грубой ошибкой, скажем об этом чуть позже.

гибкая подводка

Заводскую пластиковую (от гибкости там только название) лучше сразу же заменить на металлическую гофру.

Первым делом раскручиваете шурупы и снимаете крышку корпуса прибора.

Находите внутри три клеммы:

фаза – L

ноль – N

земля

Подключаете сюда зачищенный конец провода ПВС. Коричневый или белый – фаза, синий – ноль, желто-зеленый – земля.

Если перепутаете фазу и ноль, в принципе ничего критичного. Вы же не проверяете каждый раз какой стороной вставляете вилку в розетку.

На второй конец провода устанавливаете евровилку.

Ошибка №2
Не вздумайте использовать модели без заземляющего контакта!

Данная розетка должна быть защищена дифф.автоматом, либо сборкой УЗО+автомат. Ток утечки 10мА, как на стиралку.

Ошибка №3
Подключать розетку только через модульный автоматический выключатель нельзя!

Номинальный ток УЗО+автомата или диффавтомата не должен превышать 16А.

Вдруг ваш ребенок захочет без вас более горячей водички и самостоятельно включит устройство на максимум – 5,5кВт. Стандартная розетка на такую нагрузку не рассчитана.

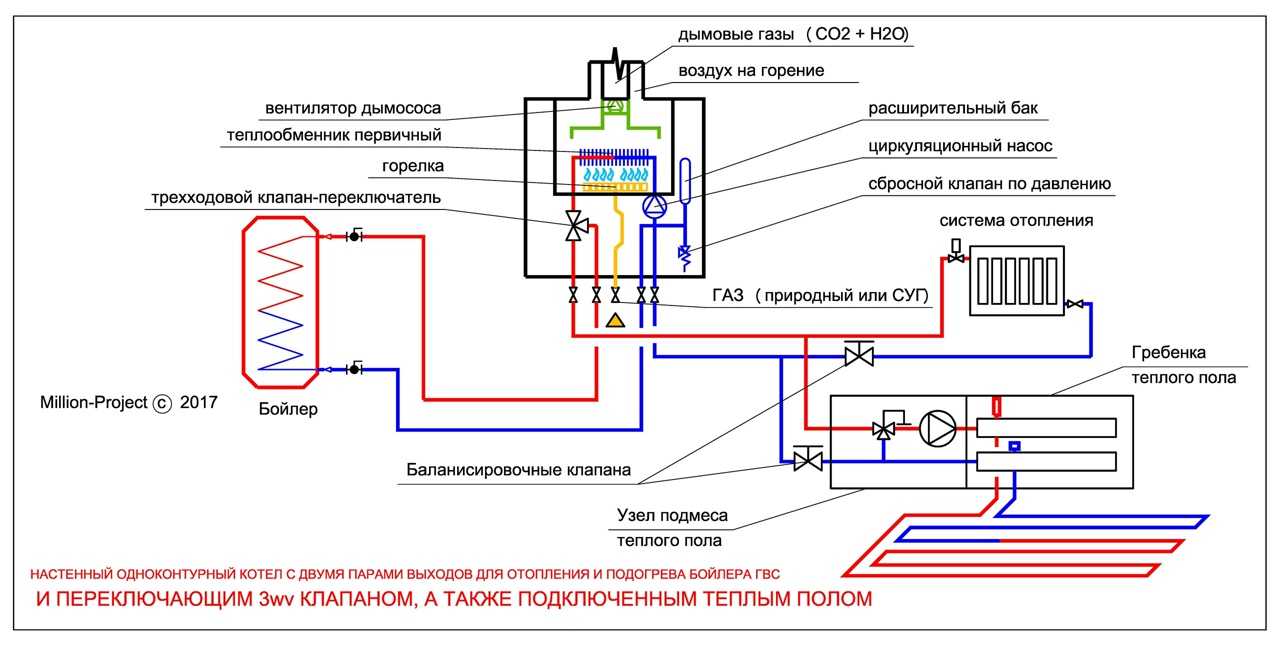

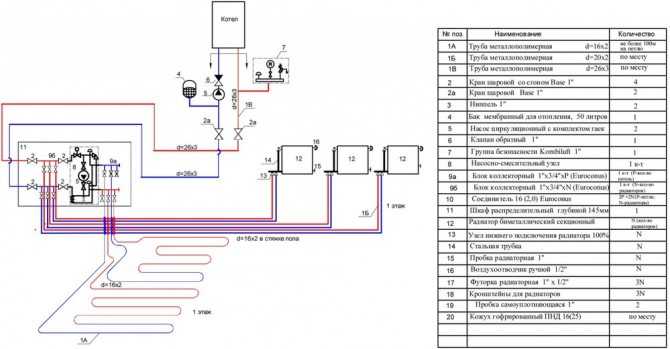

Схемы подключения теплого пола и бойлера

Есть несколько схем, как подключить тёплый пол к косвенному водонагревателю. Рассмотрим самые простые:

При помощи трёхходового клапана — суть заключается во взаимодействии двух контуров: теплого пола и водонагревателя. Данный клапан распределяет теплоноситель между ними. Управляется он автоматически, с помощью термостата на нагревателе. Такая система способствует быстрому нагреванию воды в бойлере, при этом возможно полное отключение подачи ГВС в ветки пола. А при достижении заданной температуры клапан срабатывает и подача возобновляется. Этот способ обвязки подходит при постоянном использовании бойлера.

С двумя циркуляционными принудительными насосами — этот вариант рекомендован при непостоянном, сезонном использовании устройства. Один ставится на подающей трубе перед водонагревателем, а другой на контуре пола.

Для запитывания циркуляционного насоса используется термореле, поэтому функционирует он лишь при понижении температуры ниже нормы. Нагрев ускоряется, при этом включается принудительная циркуляция. В этой схеме нет трёхходового клапана, а соединение проводится при помощи тройников.

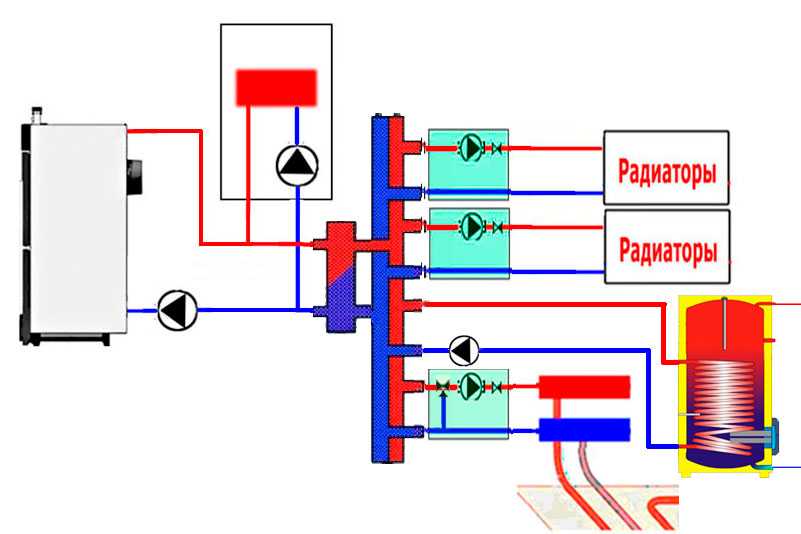

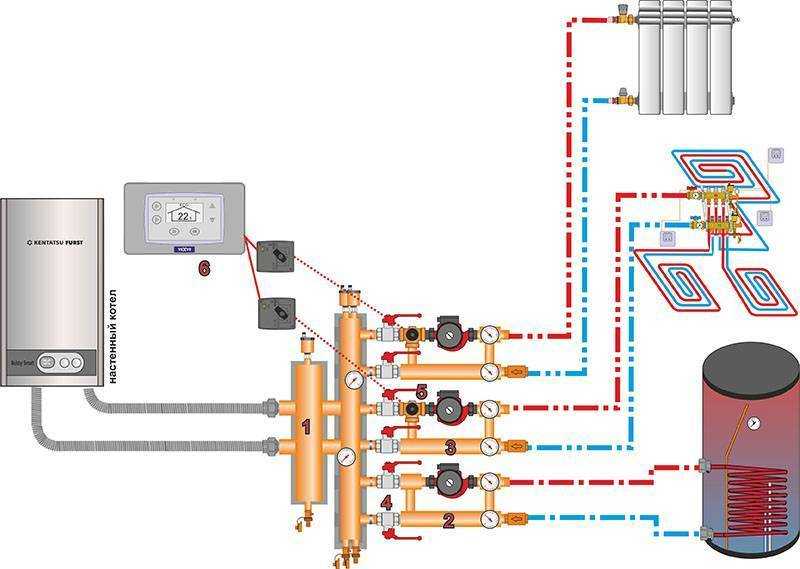

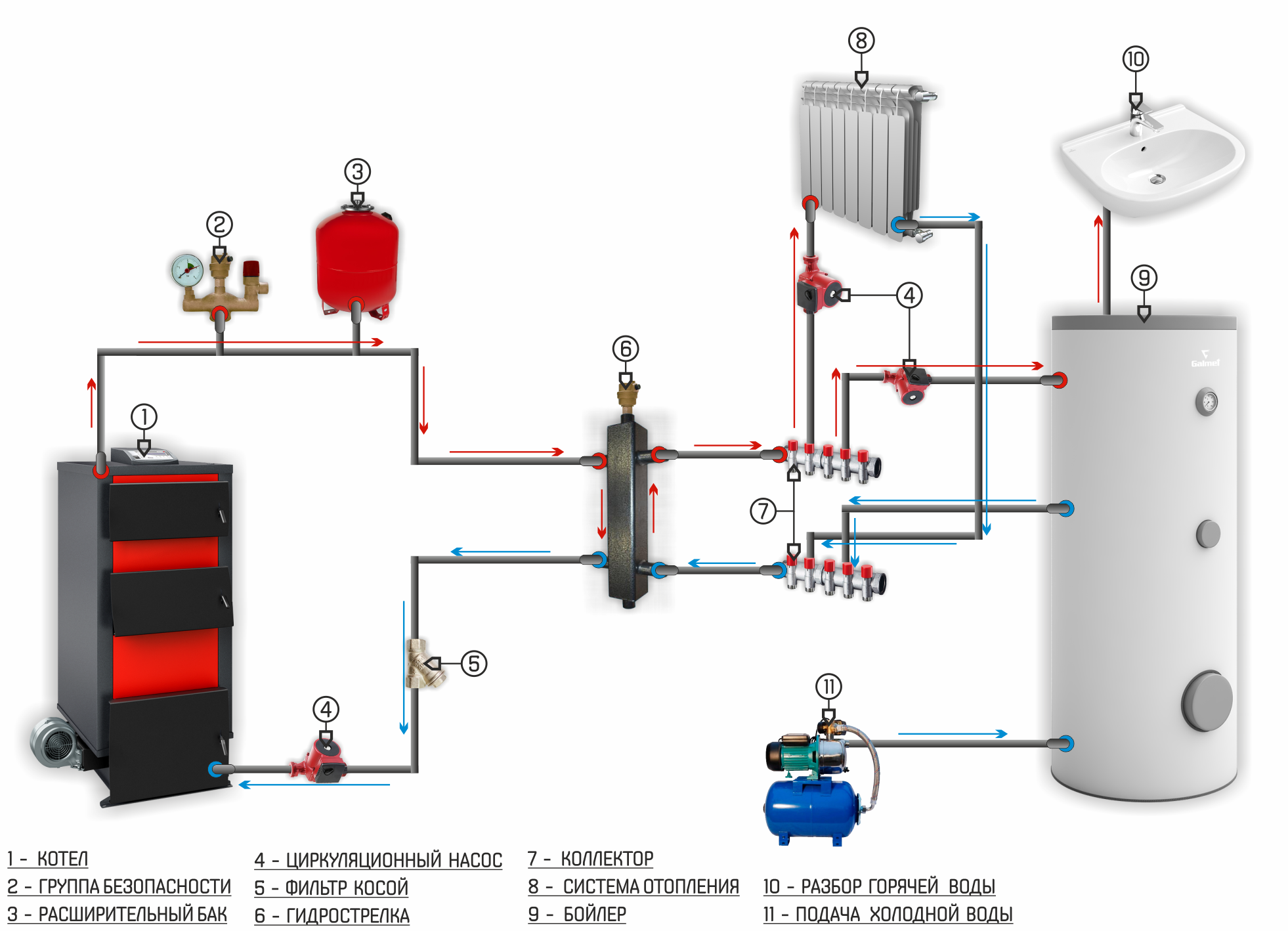

С использованием гидравлической стрелки — такой метод рекомендован для бойлеров с объёмом 200 литров и больше, и с несколькими отопительными ответвлениями. Система с гидравлическим распределителем делает схему проще, а также отсутствует необходимости в монтаже насосов на каждый контур пола. Гидрострелка обеспечивает равное давление теплоносителя во всех петлях. Однако, сделать своими руками обвязку таким способом, не имея опыта сложно.

Виды электрокотлов

Электрокотлы для теплого пола водяного различаются по нескольким параметрам:

• однофазные и трехфазные. Если мощность котла более 12 кВт, ему, скорее всего, потребуется 380 вольт;
• напольные и настенные. Напольные – мощные, 60 кВт и больше. Для частного дома такой обычно не нужен;
• одноконтурные и двухконтурные (отопление + ГВС);
• по принципу работы: тэновые, электродные, индукционные.

Наиболее распространенные и простые модели – тэновые. Тэн (трубчатый электронагреватель) – это стальная трубка, заполненная теплопроводящим диэлектриком, по центру которой проходит нихромовая нить. При подаче напряжения трубка нагревается и передает энергию теплоносителю.

Плюсы: низкая цена, простое устройство, перегоревший тэн легко заменить своими руками. Тэн надежен, сгореть он может только при работе вхолостую (при утечке теплоносителя), но за этим обязана следить группа контроля.

Минус – на трубке со временем образуется накипь.

Электродные. Обогрев происходит за счет потока ионов между электродами. Проводником является сама вода (для этого в ней должно быть достаточно электролита, т.е. солей). Такие котлы не перегорают, т.к. при утечке теплоносителя прекращают работать сами.

Минусы: нагреватель капризен к составу теплоносителя, электроды со временем растворяются. Предъявляются повышенные требования к электроизоляции теплообменника.

Индукционные. Нагревательный элемент состоит из медной индукционной катушки и стального сердечника, нагрев происходит за счет магнитного поля.

Такие модели в среднем вдвое дороже тэновых, хотя практически все российские.

Перегореть в отсутствие теплоносителя индукционный котел может точно так же, как и тэновый.

Особенности конструкции теплого пола подключенному к бойлеру

Проектируя напольную нагревательную систему от бойлера надо учесть:

• размер трубопровода и количество ветвей, чем контур длиннее, тем циркуляция жидкости будет медленней;
• мощность нагревательного элемента — если размер нижнего порога обогреваемого помещения соответствует мощности бойлера, то через некоторое время возможно снижение эффективности нагрева теплоносителя, выход — купить нагреватель с запасом по мощности 20%.

Кроме того, система требует постоянного ухода — периодическая чистка от накипи накопительной ёмкости и тена. Данная процедура поможет сохранить трубы тёплого пола в хорошем состоянии и увеличит продолжительность их службы.

А для увеличения производительности устройства, конструкцию нужно оборудовать циркуляционным насосом.

Соблюдая все перечисленные моменты можно соорудить гидропол, который способен обеспечить обогрев вашей квартиры.

Принцип работы водонагревателя

Принцип функционирования электрического бойлера — смешивание холодного и горячего теплоносителя. Нагретая вода поднимается на верх, а холодная находится снизу, где происходит её нагревание.

Процесс работы водогрейки выглядит следующим образом:

1. Наполняется накопительный бак водой через специальный патрубок. Вход оснащён предохранительным клапаном, он удерживает жидкость и не позволяет ей течь обратно.
2. На терморегуляторе устанавливается требуемый температурный показатель, но не больше 80 градусов.
3. Тен включается автоматически, и начинается нагрев воды.
4. Горячая жидкость поднимается вверх, а выход её производится через заборную трубку, находящуюся сверху бака.
5. По заборной трубке теплоноситель движется в трубопровод пола.

Виды бойлеров

Водонагреватель — электрический котёл оснащённый баком, в котором накапливается нагретая жидкость. Для бытовых целей используются конструкции до 100 литров, а для промышленных до 300 л. Для обустройства полового обогрева рекомендован промышленный тип.

По своей конструкции бойлеры бывают проточными и накопительными.

Проточные

Проточный — компактный бак с теном, имеющим форму квадрата, который подсоединяется к холодному водопроводу. При включении, вода нагревается практически сразу. Мощность таких нагревателей 6 — 10 Кв, поэтому они оказывают большую нагрузку на электросеть.

Для тёплых полов проточный водонагреватель не подходит.

Накопительные

Накопительный нагреватель — ёмкость с двумя корпусами, между которыми размещён защитный слой из теплоизоляционного материала (пенополиуретана). Корпус снаружи — эмалированная сталь.

Внутри колба имеет покрытие из стеклоэмали, процесс её нанесения — напыление, что позволяет получить гладкую поверхность, на которой не образуется накипь. Кроме того, эмаль не даёт реакцию на соли присутствующие в воде, и не подвержена коррозии.

Некоторые модели имеют внутреннее покрытие не из стеклоэмали, а из стеклофарфора — поверхность качественная, но при длительном воздействии на неё высокой температурой могут образоваться трещины. Однако производители гарантируют, что бесперебойно работать устройство будет не менее 10-ти лет.

Ещё один вид покрытия, которое используется для бойлеров — нержавеющая сталь с титаном, способная выдерживать высокие температуры. Водонагреватель с таким покрытием прослужит не один год.

Внутри ёмкости размещён тен (в виде трубчатого нагревателя), он осуществляет нагрев теплоносителя. Тен помещён в металлическую трубу, это предохраняет его от накипи. Помимо этого, в колбе находится магнитный анод — стержень, с положительно заряженными частицами, которые нейтрализуют отрицательный заряд.

Это способствует уменьшению коррозийных образований. Стержень нуждается в периодической замене, так как источается достаточно быстро. Водонагреватель оборудован патрубками, через которые подаётся холодная вода и выходит горячая.

Стандартная мощность накопительных моделей 1,5 — 3 Квт. Устройство похоже на термос, вода нагревается, а затем медленно остывает, тем самым поддерживается высокая температура продолжительное время.

Кроме того, такие виды имеют термостат, что позволяет устанавливать температуру нагрева требуемую для полов с обогревом. А при достижении необходимого температурного уровня происходит автоматическое отключение бойлера, это способствует рациональному потреблению электроэнергии.

По форме, бойлеры бывают горизонтальными и вертикальными. Вертикальная конструкция рекомендована для обустройства отопительных полов.

Важно знать! Для нагрева 15 литров воды до 60 градусов потребуется тен с мощностью 1 Квт, время нагрева 1 час. 100 литровый бак достигнет данного уровня за 3 часа, при мощности 3 Квт

Производим пуск

Когда все элементы проводки будут подсоединены, необходимо проверить все места соединения. Оголенных контактов быть не должно, собственно, как и поврежденной изоляции.

Также необходимо проверить все соединительные муфты, краны и стыки труб. Только после качественного осмотра системы отопления можно переходить к ее запуску. Сначала открываем подведенные к оборудованию задвижки, после чего включаем электрический котел.

Обратите внимание на работоспособность датчиков температуры и давления. Номинальные значения указаны в инструкции, идущей в комплекте

При явных отклонениях лучше вызвать мастера.

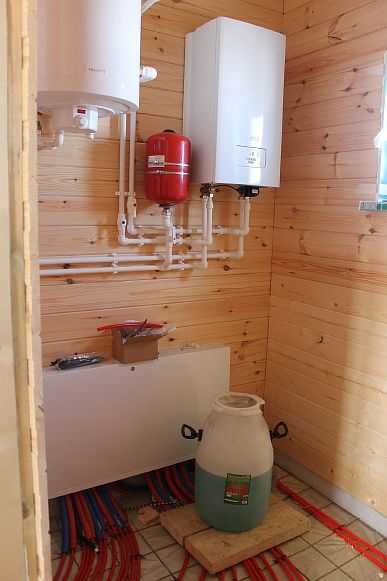

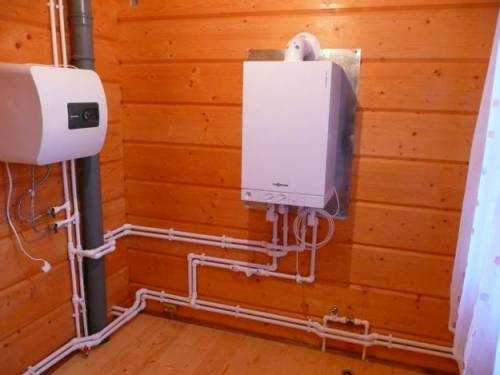

Установка накопительного водонагревателя

Какой бойлер выбрать?

Для конструкции
тёплых водяных полов модель проточного электрического бойлера практически не
пригодна. Главный недостаток — значительное потребление электроэнергии.

Единственный
подходящий вариант для тёплых  полов —
накопительный нагреватель воды.  Выбирая
вид тена внимание следует уделять мощности оборудования, от этого зависит на
сколько интенсивно и быстро производится нагрев теплоносителя, а также его
объём. При расчёте мощности электроприбора следует отталкиваться от того, что для обогрева площади 10 квадратных метров требуется водонагреватель с мощностью 1 Квт, поэтому бытовая модель бойлера для тёплых полов не подходит. Его можно применять только для небольших помещений — ванна или туалет

Его можно применять только для небольших помещений — ванна или туалет

При расчёте мощности электроприбора следует отталкиваться от того, что для обогрева площади 10 квадратных метров требуется водонагреватель с мощностью 1 Квт, поэтому бытовая модель бойлера для тёплых полов не подходит. Его можно применять только для небольших помещений — ванна или туалет.

Второй момент, которому нужно уделять внимание при покупке — объём бака. Чем больше количество получаемого горячего теплоносителя, тем реже будет происходить периодическое включение водонагревателя, чтобы способствует экономии ресурса

Название такой системы отопления и охлаждения

Если честно, я и сам до конца не понял, как правильно назвать такую систему в двух словах.

Если вы думаете, что теплые стены это новинка, то вы ошибаетесь. Во времена СССР делали такие системы. Недавно ко мне приезжал в гости знакомый с Германии, так он живёт в квартире, в которой сделаны тёплые стены. Квартиру строили советские строители лет 40 назад.

В советских книгах 80-х годов по сантехнике, такая система называлась панельная система отопления. У нас в компании прижилось название тёплые стены. Сначала один клиент так сказал, потом второй – третий, так и прижилось. Название не совсем правильное, так как у всех, кому мы монтировали трубы на стены, они работают на охлаждение.

Кстати, и Uponor, и Rehau выпускают готовые панели, с вмонтированными в них трубами. Правда, из-за высоких цен, у нас такие панели пока ни разу не заказывали. А вот трубы на стены мы монтируем очень часто.

Насосно-смесительный узел для котла: совмещаем радиаторы и теплый пол

И батареи отопления у нас будут самые обычные — с горячей водой внутри Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны.

Оно должны быть ровным с минимальным перепадом высот.

Установка качественного конденсационного котла решает проблему.

Не рекомендуется устанавливать в спальнях. Это дополнительные временные затраты. Работа конструкции может быть описана следующим образом: горячий носитель тепла будет доходить до коллектора отопительной конструкции и упираться в заслонку для предохранения с термостатом.

Оптимальным вариантом является чугун. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру.

своими руками

Примечательно, что трубы для разводки выбирают с небольшим сечением — лучше всего 20 мм. Он надежен и экономичен. Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру. Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов. Это снижает комфорт и эффективность системы. Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами. Недостатком является низкий комфорт. В самые холодные недели мощности отопления при обычной температуре будет не достаточно. При формировании автономной системы отопления обеспечивается возможность самостоятельно регулировать устанавливаемую температуру.

И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана в точке A по направлению к радиаторам , то с паразитной циркуляцией через котел справиться не получится. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя Водяной или электрический пол — что лучше? Неустойчивы к коррозии и подвержены гидроударам. Главный вопрос — стоимость систем. Есть такая большая вероятность. 14-Отопление, теплый пол и радиаторы

Теплые полы от электрического бойлера: основные нюансы такой системы

Обогрев частных помещений при помощи теплых полов становится все более популярным среди домовладельцев. Один из вариантов – организация системы на основе водяных труб. В этом случае становится актуальным вопрос выбора источника теплой воды. И один из вариантов – использование бойлера.

Использование водонагревателя

При установке теплого водяного пола, хозяину квартиры требуется решить две задачи:

• получить работающую конструкцию, нагревающую воздух в помещении до комфортной температуры,
• выбрать экономически выгодный на этапе изготовления и во время работы вариант.

Для теплых полов используются электрические или газовые котлы, которые обеспечивают работу автономного отопления в квартире. Однако в тех случаях, когда квартира подключена к центральному отоплению, так сделать не получится. К системе запрещается подключение других потребителей, кроме установленных радиаторов.

В этой ситуации приходится искать альтернативные источники, и один из них – электрический бойлер. Конечно, это устройство не рассчитано на такое использование, и контур ТП станет на него дополнительной нагрузкой. А это способно привести к выходу из строя накопителя. И все же создание такой конструкции допускается.

Здесь важно правильно рассчитать нагрузки – обогреть большие площади при помощи бойлера не получится. А вот для ТП, устроенных в ванной или на кухне, этого источника хватит

Виды бойлеров

Все обилие моделей водонагревателей на рынке делится на две группы:

Первые подключаются к контуру холодного трубопровода и обеспечивают практически мгновенный прогрев воды при включении. Однако при этом на электрическую сеть действуют большие нагрузки, поскольку мощность таких приборов составляет 6-10 киловатт. Поэтому для теплого пола эти нагреватели не подойдут.

Важно! Проточные нагреватели – мощные потребители электроэнергии. В отличие от проточных, накопительные нагреватели представляют собой большую емкость с тэном

Мощность таких устройств составляет 1,5-2 киловатта, а объем – 50-100 литров. По устройству они напоминают термос – вода в них быстро нагревается и медленно остывает. К тому же накопительные устройства оснащены термостатом, поэтому вода нагревается до заданной пользователем температуры

В отличие от проточных, накопительные нагреватели представляют собой большую емкость с тэном. Мощность таких устройств составляет 1,5-2 киловатта, а объем – 50-100 литров. По устройству они напоминают термос – вода в них быстро нагревается и медленно остывает. К тому же накопительные устройства оснащены термостатом, поэтому вода нагревается до заданной пользователем температуры.

На рынке представлены и электрические водонагреватели большого объема – на 250-300 литров. Однако они редко используются для бытовых нужд. Кстати, такие устройства могут быть специально спроектированы для использования в системах отопления, у них отличается расположение входного и выходного отверстия для воды.

При проектировании теплого пола важно учитывать расход мощности, необходимый чтобы бойлер нагрел помещение. Обычно для расчета берется 1 кВт на 10 квадратов комнаты

Получается, средний водонагреватель, сможет отопить 15-20 квадратов помещения.

Стоит учесть и теплопотери. Они составляют в среднем 100 Вт на 10 квадратов. Причем эта цифра зависит от нескольких факторов:

• тип помещения,
• качество утепления полов,
• этаж комнаты,
• технология устройства контура отопления.

Поэтому при расчете системы лучше делать небольшой запас – так не возникнет ситуации, когда мощность котла окажется недостаточной.

Нюансы подключения

Чтобы конструкция работала полноценно, при проектировании и подключении нужно учесть такие нюансы:

• расположение бойлера – лучше, чтобы он находился как можно ближе к обогреваемому помещению,
• сложность контура отопления – чем длиннее и сложнее контур труб, тем медленнее по нему течет вода, следовательно, увеличиваются теплопотери,
• мощность бойлера должна на 15-20% превышать расчетное потребление энергии,
• для улучшения эффективности работы теплых полов к системе рекомендуется подключить циркуляционный насос.

Вместе с этим придется учитывать повышенную нагрузку на водонагреватель. Поэтому ему стоит устраивать регулярную профилактику.

Сделать теплый пол от нагревательного бойлера не слишком сложно. Он сможет обеспечить достаточный прогрев помещения, а работы по монтажу системы довольно просты. Однако нужно учитывать малую мощность этого прибора и рассчитывать на обогрев небольших площадей.
