Электропроводка как найти замыкание

Вскрытие распределительных коробок

Схема расключения проводки в квартире может быть разной, однако все кабели сходятся в одной или нескольких распределительных коробках. Они расположены на уровне 10-30 сантиметров от потолка и зачастую видны по выступающим крышкам. Если коробки были замурованы в стену, найти их можно постукивая по поверхности рукояткой отвертки. Там где звук удара становится глухим, скорее всего, имеется полость в стене, в которой смонтирована коробка.В первую очередь необходимо найти соединение линий, питающих розетки. Обычно это две скрутки с наибольшим количеством проводов более толстого сечения. Одиночные соединения характерны для фазного провода линии освещения и обратного провода выключателя. Розеточные линии нужно разъединить и развести концы в стороны. Кабель, питающий коробку, обычно отходит от нее в направлении входной двери. Парные концы проводов необходимо проверить на наличие замыкания, предварительно отключив от розеток бытовые приборы. Таким же образом следует проверить линии освещения и выключателей, заранее разомкнув цепь и выкрутив лампы из патронов.Если замыкание найдено не было, нужно установить точное соответствие между проводами в коробке и потребителями, к которым они присоединены. Для этого щупы тестера присоединяют к контактам розетки или осветительного патрона и поочередно замыкают провода в коробке до появления сигнала о наличии цепи. При коротком замыкании жила кабеля может перегореть полностью, поэтому она не будет реагировать на замыкание. Также проблема может быть скрыта в проводе, питающем коробку.

Понятие «короткое замыкание»

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.

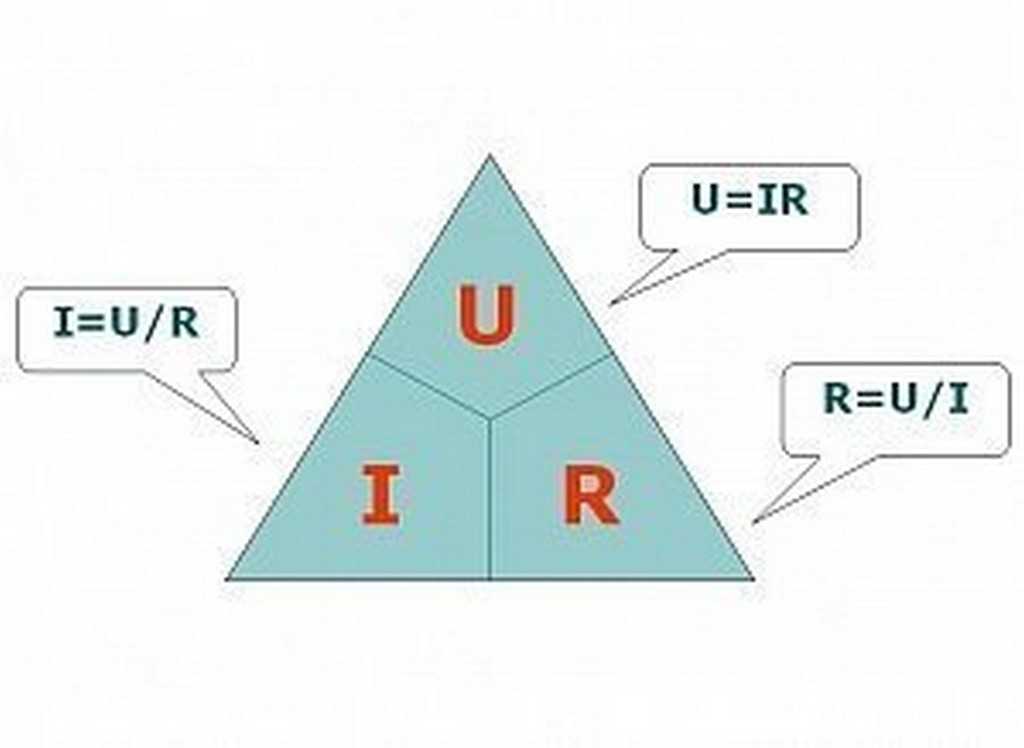

По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

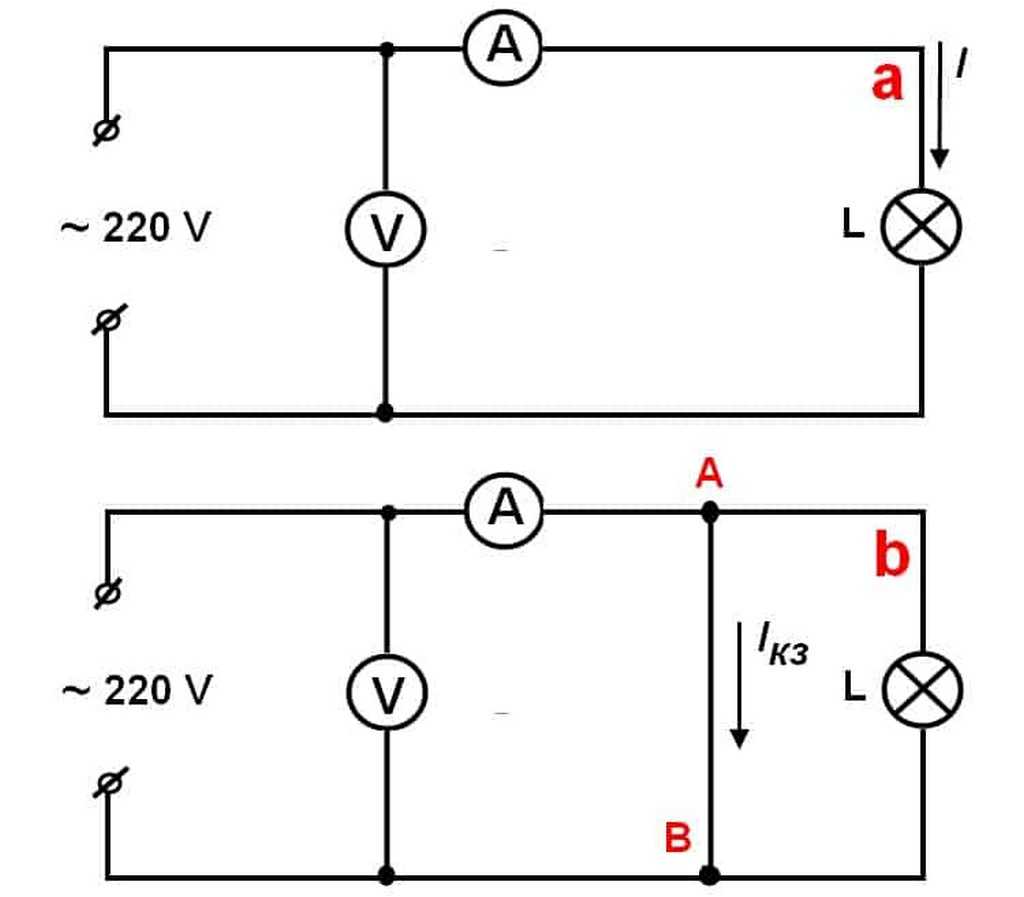

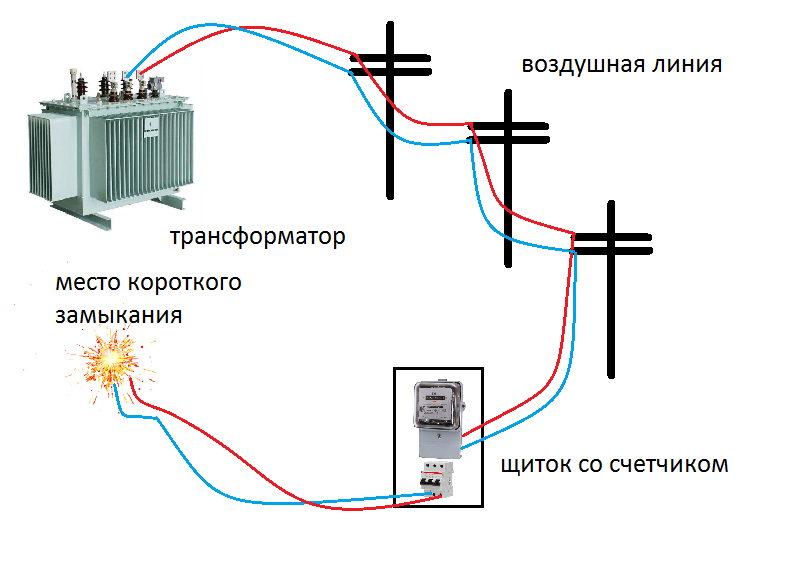

Электрическая схема нормального режима работы (a) и короткого замыкания (b)

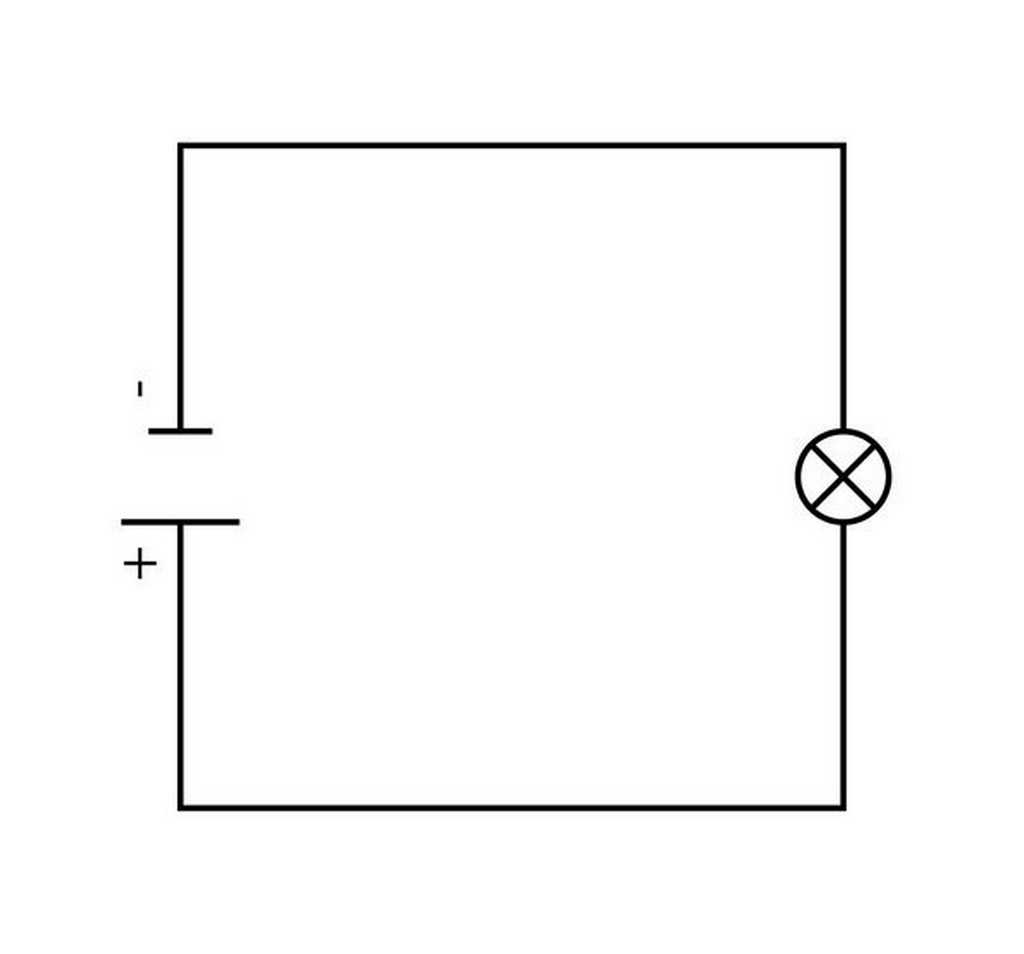

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.

Пример нормальной цепи, ток течет от источника к лампе

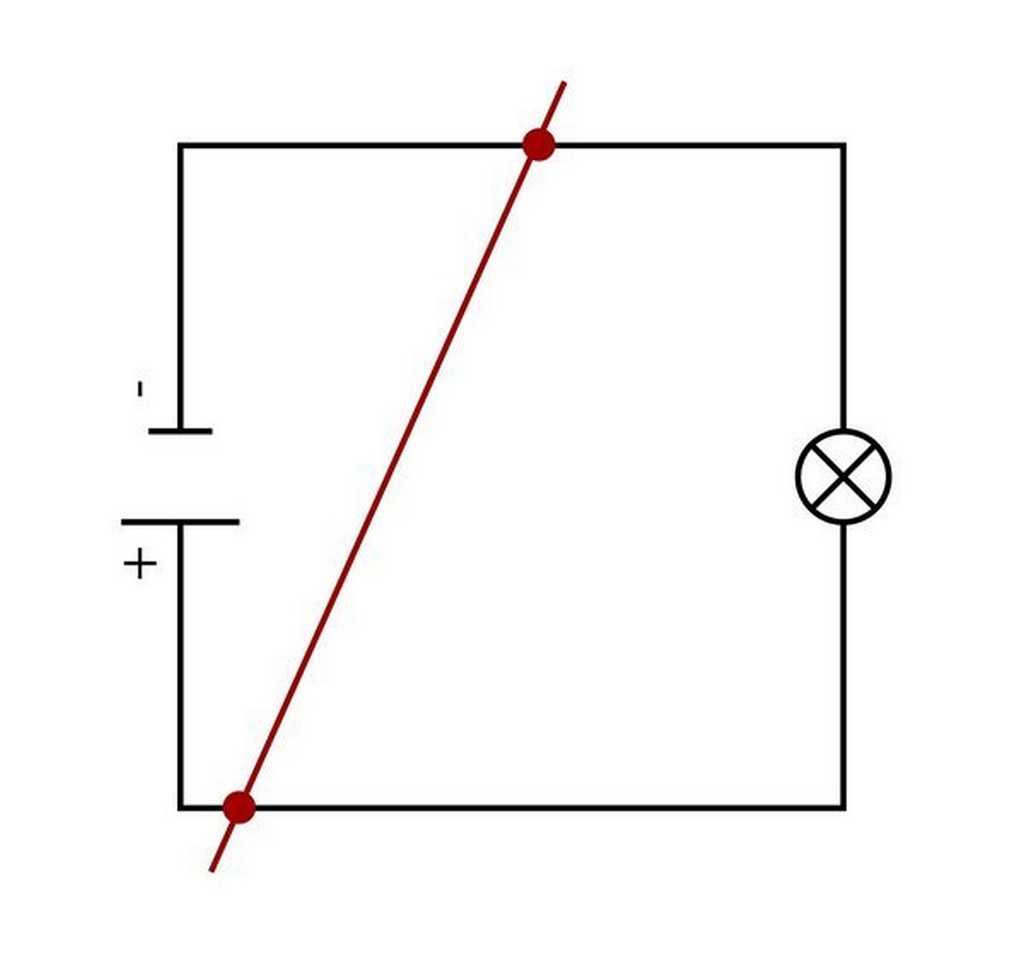

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.

Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

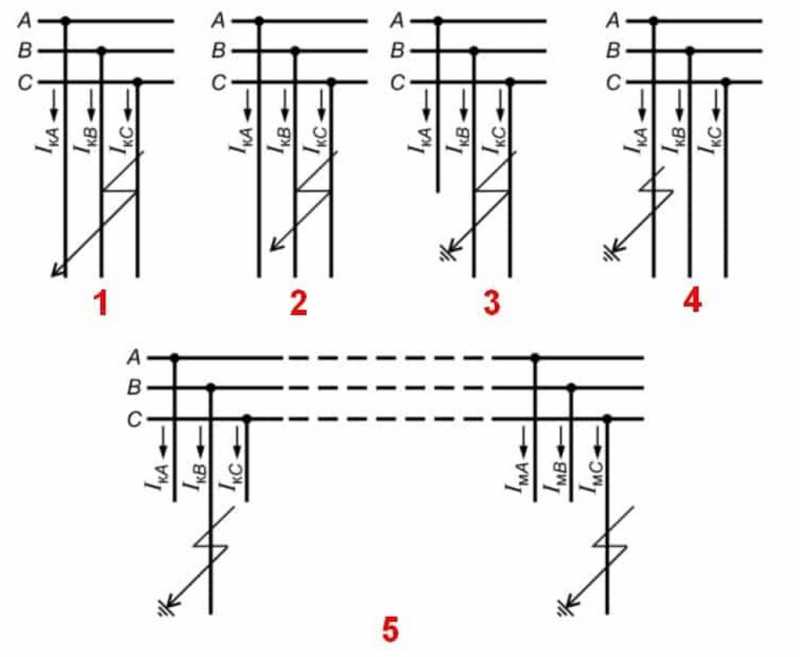

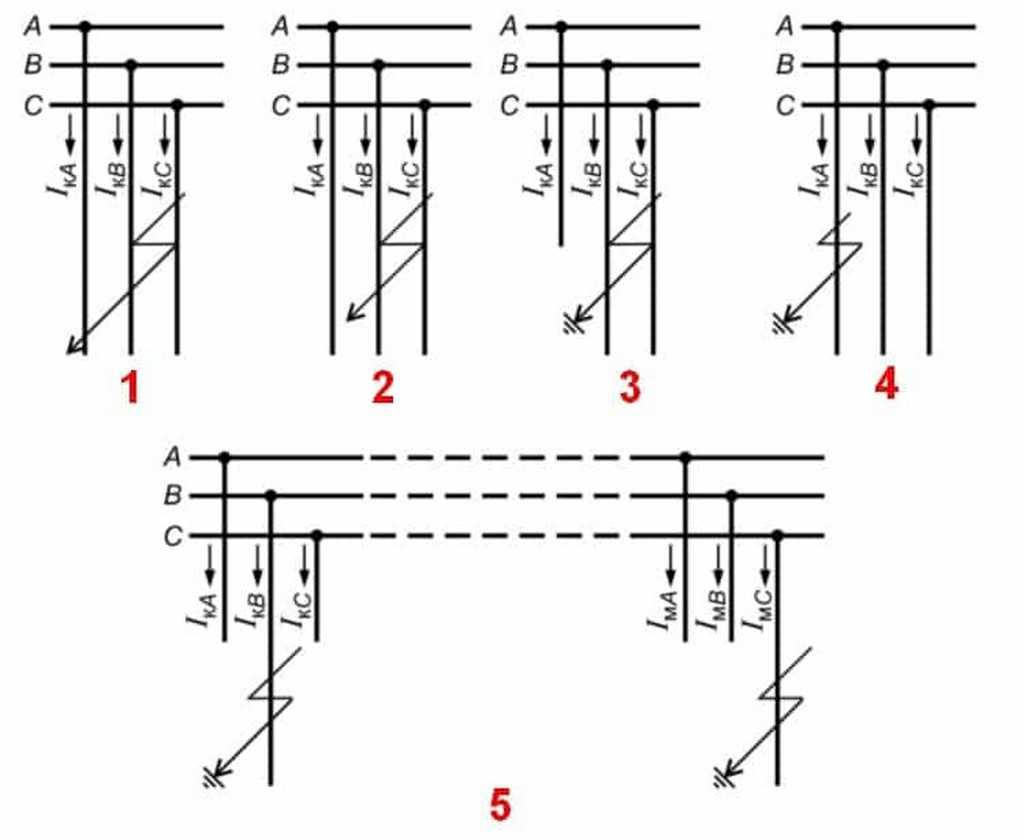

Схемы кз

Короткие замыкания в быту:

однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.

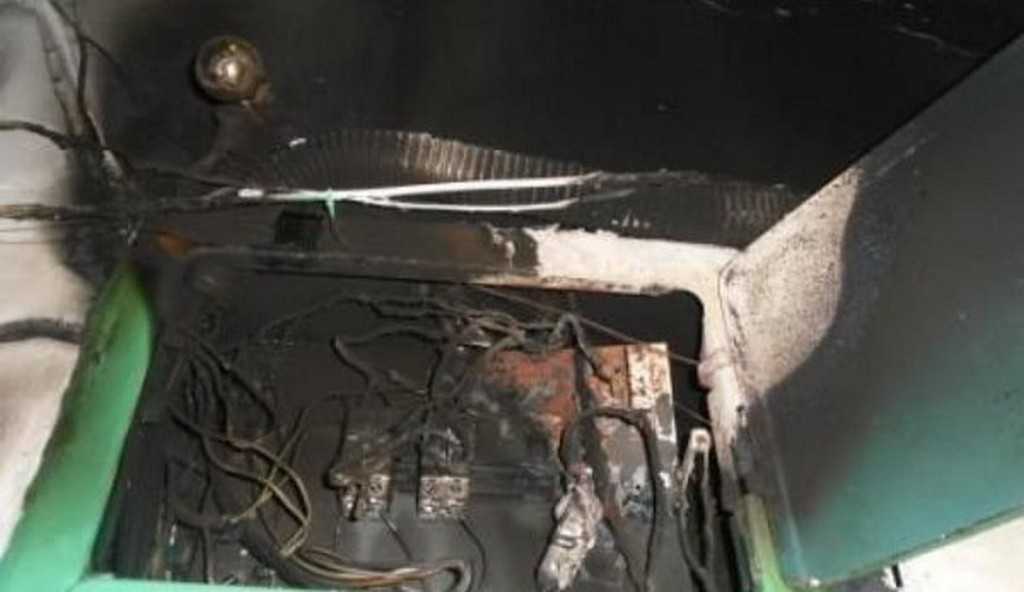

Последствия короткого замыкания в электрощите многоэтажного дома

В реальных условиях короткое замыкание происходит в таких ситуациях:

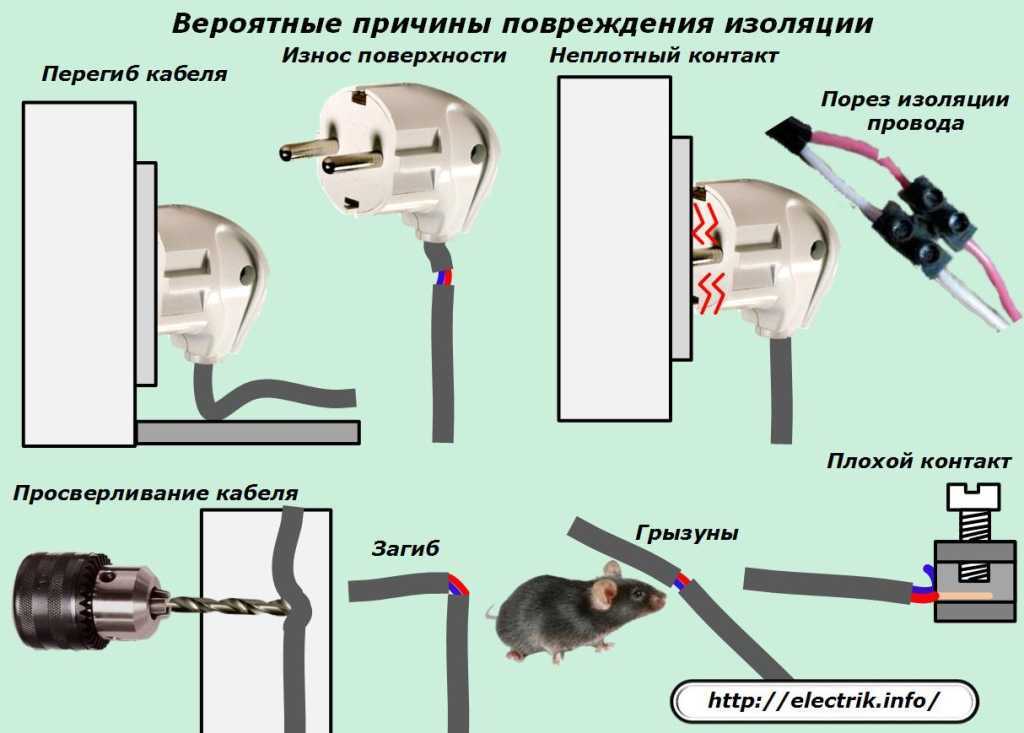

Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

Методы

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром. Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

Простейшее устройство для прозвонки электрического кабеля

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение диода или зуммера).

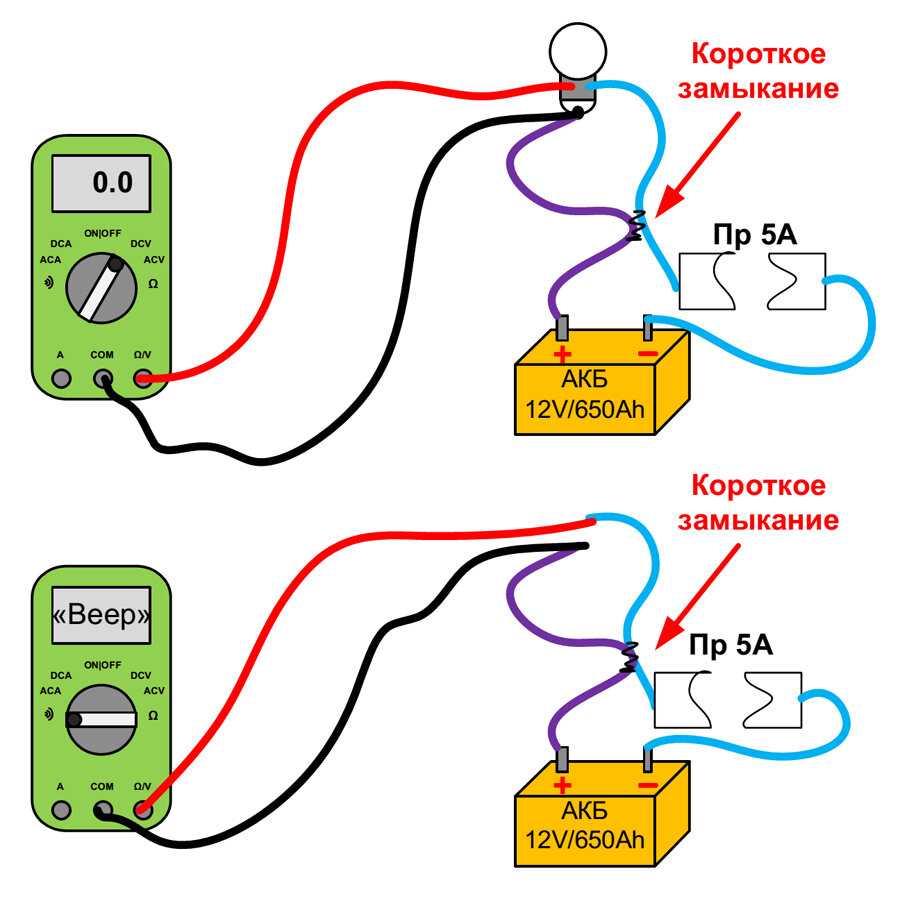

Мультиметр, переведенный в режим прозвонки

Методика тестирования следующая:

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться (при тестировании мультиметром раздастся характерный звуковой сигнал).

Проверка на обрыв

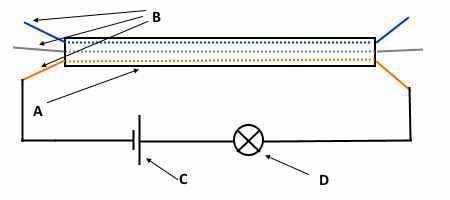

Пояснения к рисунку:

A –электрокабель;
B – жилы кабеля;
С – источник питания (батарейка);
D – лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

Второй вариант проверки силового кабеля

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам. В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).

Что делать, если замкнуло: экстренные действия

В случае отключения электроэнергии в доме следует убедиться, что произошла авария в доме. О проблемах «расскажут» дым и едкий запах расплавившейся пластмассы.

Необходимо отключить автоматы, выкрутить пробки на электрическом щитке, отсоединить из розеток электроприборы. Открытый огонь лучше сбить, накрыв одеялом или плотной тканью.

Если припасен порошковый (автомобильный) или углекислотный огнетушитель, обязательно задействуйте его в тушении. Нельзя поливать очаг возгорания водой!

Причины серьезных неисправностей электропроводки разнообразны, но в большинстве случаев известны. Возникновение КЗ связано с неправильной эксплуатацией и нарушением при монтаже электропроводки п.2.1.21 правил ПЭУ.

Защита от короткого замыкания

Поражение человека электрическим током и выделяющимся теплом.
Пожар.
Выход из строя приборов.
Отключение электричества и отсутствие интернета дома. Как следствие — вынужденная необходимость читать книги и ужинать при свечах.

Как видите, короткое замыкание – враг и вредитель, с которым нужно бороться. Какие есть способы защиты от короткого замыкания?

Почти все они основаны на том, чтобы быстро разомкнуть цепь при обнаружении КЗ. Это можно сделать с помощью разных аппаратов защиты от короткого замыкания.

Почти во всех современных электроприборах есть плавкие предохранители. Большой ток просто расплавляет предохранитель, и цепь разрывается.

В квартирах используются автоматы защиты от короткого замыкания. Это автоматические выключатели, рассчитанные на определенный рабочий ток. При повышении силы тока автомат срабатывает, разрывая цепь.

Для защиты промышленных электродвигателей от коротких замыканий используются специальные реле.

Теперь вы можете легко дать определение короткому замыканию, заодно знаете про закон Ома, а также фазу и ноль в электричестве. Желаем всем не устраивать коротких замыканий! А если у вас в голове «замкнуло» и совершенно нет сил на какую-то работу, наш студенческий сервис всегда поможет с ней справиться.

А напоследок видео о том, как НЕ НУЖНО обращаться с электрическим током.

Иван Колобков, известный также как Джони. Маркетолог, аналитик и копирайтер компании Zaochnik. Подающий надежды молодой писатель. Питает любовь к физике, раритетным вещам и творчеству Ч. Буковски.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Методы устранения и профилактика

Если производилась частичная замена проводки, следует проверять надежность мест соединения, целостность изоляционного слоя.

Раз в несколько месяцев следует проверять источники света, осветительную сеть и силовые провода. Короткое замыкание может возникать со временем. Выявить его можно по изменению цвета устройств или их плавлению. В квартире обязательно должны стоять автоматические выключатели. На мощные электроприборы ставятся отдельные средства защиты, которые должны сработать при аварийной ситуации.

При самостоятельном проведении монтажа электропроводки важно правильно рассчитывать сечение кабеля. Если оно не способно выдержать мощность всех подключаемых приборов, будет происходить перегрузка, приводящая к короткому замыканию

Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя

Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя.

Розетки, шнуры питания и другие замкнувшие элементы сети лучше заменить.
Для устранения коротких замыканий в электроприборах пользуйтесь услугами специализированных мастерских, либо ремонтируйте самостоятельно (при наличии знаний и опыта).
Разрыв кабеля ликвидируйте путём замены повреждённого участка новым проводом. При этом следите, чтобы коэффициент сопротивления изоляции соответствовал величине тока.

В целях профилактики проверяйте исправность контактов. Вовремя меняйте розетки. Используйте только стандартные электроприборы. Не допускайте превышения уровней нагрузок. К источнику тока подключайте только исправные электроинструменты и другую бытовую технику.

На рис. 5 показаны последствия эксплуатации электрогенератора с неисправным шнуром.

Рисунок 5. КЗ неисправного шнура

Помните, что ваша безопасность во многом зависит от надёжности системы электроснабжения жилых и бытовых помещений. Это тот, из немногих случаев, где экономия не уместна.

Причины возникновения КЗ

Чтобы бороться с негативными явлениями, необходимо, прежде всего, выяснить причину их возникновения. Для этого дадим определение термину «короткое замыкание».

Уверен, что у большинства из вас ответ готов: «Короткое замыкание, это когда соприкасаются друг с другом два проводника с током разной полярности». Такое определение верно только отчасти. Оно не описывает полной картины КЗ. В частности, короткое замыкание может возникнуть между двумя фазными проводами, и не обязательно в результате их касания.

На рисунке 1 показана схема короткого замыкания фазных проводников.

Рис.1. Короткое замыкание фаз

Поэтому правильный ответ таков: КЗ – явление, возникающее в результате соединение двух точек участка цепи, вызвавшее состояние, при котором сопротивление нагрузки оказывается намного меньше, от внутреннего сопротивления источника тока.

Исходя из определения, становится понятно, что причиной возникновения короткого замыкания может стать любая ситуация, приводящая к значительному уменьшению сопротивления между проводниками с разными потенциалами. Например, пробой диода или другого электронного элемента в схеме электрического устройства. КЗ возникает в результате ошибочного соединения проводов (фазы с нулём) при выполнении монтажа электропроводки.

Довольно часто короткие замыкания вызывает:

Обрыв проводов в энергосетях под напором сильного ветра, от налипания снега и по другим причинам.
В домашней сети причиной КЗ нередко стаёт неисправность электропроводки или чрезмерная нагрузка отдельных участков электрической сети.
Короткие замыкания встречаются в электрическом оборудовании, как правило, из-за плохого состояния соединительных шнуров, причиной которого является небрежное отношение к ним.
Электрикам иногда приходится устранять последствия КЗ в результате повреждения кабеля при самовольном выполнении земляных работ. Несанкционированное рытьё траншей приводит не только к нарушению изоляция проводов, но и к замыканиям ковшом экскаватора токоведущих жил.
Использование электрической проводки не по назначению. Например, применение во внешних линиях передачи электрического тока проводов, предназначенных для внутренних сетей. Под действием солнечных лучей, влаги, перепадов температур изоляция разрушается. Когда трещины заливает вода, происходит контакт между проводами с накоплением электролитических солей. Рано или поздно там случится короткое замыкание.
Механическое повреждение, когда участок электропроводки замыкается от повреждения кабеля гвоздём, шурупом, сверлом или в результате случайного задевания рабочей частью строительного инструмента. Такие короткие замыкания характерны для скрытой электропроводки.

Существуют и другие причины аварий связанных с КЗ, но они встречаются очень редко. Например, эксплуатация электророзеток с плохими контактами. Вследствие искрения розеток образуется сажа, которая оседает на пластиковые детали. При длительной эксплуатации, особенно если включать потребители с повышенными нагрузками, слой сажи может замкнуть провода. Последствие показаны на рисунке 2.

Рис. 2. КЗ, вызванное неисправностью розетки

До этого редко доходит, так как замыканию предшествует появление едкого запаха горелой проводки, что обычно побуждает владельца квартиры заменить неисправную розетку.

Это интересно: Розетка искрит при включении вилки и сама по себе: что делать

Как устранить искрение в розетке

Разобравшись с причинами, перейдем к способам устранения каждой из них. Начнем в том же порядке:

Несоответствие вилок и розеток решается элементарно. Необходимо привести их к единому типу. Рекомендуем выбрать современные стандарты, иначе на каждом новоприобретенном электрическом приборе потребуется менять штепсельные вилки. То есть, производим замену советских розеток на евростандарт. Помимо этого, если в доме есть винтажное электрооборудование, производим на нем замену старых вилок.
Для устранения перегрузки розетки можно пойти несколькими путями:

Заменить электроустановочное устройство на более мощное. Например, если розетки рассчитаны на 10,0 А, то замените их изделиями на 16,0 А.
Если одной розетки недостаточно, то установите блок розеток. Это будет значительно надежней использования тройника. Если по каким-то причинам с установкой блока розеток возникают сложности, используйте двойную розетку, устанавливаемую на одно посадочное место. Двойная розетка
Изношенный штепсельный разъем можно попытаться отремонтировать, если случай не сильно запущенный. Для этого необходимо снять розетку (предварительно обесточив линию, от которой она запитана), произвести ее чистку, после чего подогнуть контактные пластины, используя утконосы (тонкие плоскогубцы). Если розетка не поддается ремонту, производим ее замену.

Ремонт поврежденного участка

Выполнить ремонт поврежденного участка достаточно просто (см. Диагностика и ремонт электропроводки своими руками). Хотя в идеале следует прокладывать новый провод, можно выполнить временный ремонт и данного участка

Для этого важно использовать провод с сечением не меньше имеющегося и из того же материала

Итак:

Прежде всего нам придется снять слой штукатурки, под которым скрывается проводка

Делать это следует осторожно, дабы еще больше не повредить ее.
Убеждаемся, что мы правильно определили место повреждения по наличию обрыва или следов короткого замыкания.
Разделываем поврежденный провод и подключаем к нему небольшую вставку из провода того же материала. Подключение лучше выполнять пайкой или прессовкой

Это значительно уменьшит глубину необходимой ниши для последующей штукатурки провода.

Ремонт поврежденных проводов

В качестве изоляции лучше всего использовать термоусадку, которую будет значительно проще одеть и которая опять-таки сэкономит место.
После ремонта выполните проверку работоспособности вашей сети путем подачи напряжения и включения нагрузки. При возможности дайте нагрузку побольше и проверьте, что в местах соединения нет повышенного нагрева. Если все нормально, можно заштукатурить нишу с проводом.
Повторную подачу напряжения и ввод в работу лучше осуществлять уже после высыхания штукатурки.

Проверка электропроводки

Поиск короткого замыкания при помощи мультиметра

Как найти короткое замыкание в проводке:

Зрительный осмотр проводов. Нужно проверить целостность и вид изоляции, отсутствие перегибов кабелей и подгорелой оболочки

Особое внимание следует уделить участкам, в которых проводилось наращивание и соединение проводов. Также нужно искать и проверять места подключения к распределительному щитку, розетке, выключателю

Проверка с помощью специальных приборов – мегаомметров, мультиметров, тестеров

С помощью устройства, показывающего сопротивление цепи, можно найти короткое замыкание. Щупами тестера нужно прикоснуться к фазе и нулю, затем к заземлению. Если на дисплее высвечивается ноль, проводка в порядке. При появлении какого-либо значения можно судить о соприкосновении контактов. Нужно учитывать, что при помощи мультиметра не всегда возможно найти короткое замыкание. Обычно он применяется для участков электрических цепей до 3 метров. Короткое замыкание может происходить не только в электропроводке, но и на самом бытовом приборе, включенном в сеть. Вычислить неполадку тогда несложно – при аварийной ситуации выбьет автомат. Нужно отключить из розеток всю технику, включить автоматический выключатель и поочередно подсоединять к электросети каждое устройство. Методом исключения и будет найден сломавшийся участок цепи. Поиск по звуку. Это ненадежный народный метод, который лучше не использовать. Суть заключается в следующем – при закорачивании контактов происходит характерный треск. По этому признаку находится вышедший из строя участок. Также находят проблемные места по запаху горелой пластмассы.

Если с предохранителями все очень просто и вместо сгоревшего достаточно установить новый, то с электропроводкой все намного сложнее. Основным признаком, по которому определяется короткое замыкание в автомобиле, является повторно сгоревший предохранитель, который был только что заменен. Поэтому причину необходимо искать в проводке, используя для этого метод исключения.

В этом случае разные потребители поочередно отключаются от проверяемой линии. Одновременно проверяется целостность проводов. Часто место аварии определяется визуально, по следам подгоревшей и оплавившейся изоляции. Однако, некоторые провода спрятаны слишком далеко, например, под панелью приборов, поэтому приоритет в проверке отдается потребителям.

Поиски необходимо выполнять в определенном порядке, при включенном напряжении. Но эта операция будет невозможна при наличии КЗ, поскольку предохранитель сразу же сгорает. Поэтому вместо предохранителя используется потребитель с высокой мощностью, например, лампа на 55 Вт. К ее выводам подключаются провода при помощи клемм.

Когда обнаруживается неисправный проверяемый потребитель, можно попытаться его отремонтировать. Однако, специалисты рекомендуют не рисковать и установить новую деталь. С замыканием шутить не следует, поскольку в другом случае при несчастливом стечении обстоятельств, может сгореть вся проводка и даже сам автомобиль.

Иногда может возникнуть ситуация, когда все потребители уже проверены, а лампочка все равно светит на полную мощность, то есть, причина все еще не найдена. Это указывает на наличие короткого замыкания в самой проводке, а не в потребителях. В этом случае проверка существенно осложняется, поскольку для доступа ко всем линиям придется демонтировать элементы салона и другие детали.

Как найти короткое замыкание

Что такое ток короткого замыкания

Как рассчитать ток короткого замыкания

Причины возникновения короткого замыкания

Режим короткого замыкания

Формула тока короткого замыкания

Для поиска короткого замыкания или обрыва проводки можно использовать прибор «мультиметр».

Если нужно определить только наличие или отсутствие напряжения на участке цепи, то можно использовать специальный световой индикатор 12 В. Также подойдет контрольная лампа, которую можно сделать своими руками. Для этого к автомобильной лампе (не более 4 Вт) следует припаять два провода длиной не менее 50 см.

Как Найти Короткое Замыкание В Проводке?

Определить место возникновения КЗ практически невозможно заранее, но после срабатывания автоматического выключателя нужно переходить к поиску и локализации места его появления.

Действовать нужно последовательно, по определенному алгоритму:

Тщательный визуальный осмотр. Если удалось обнаружить повреждение изоляции и оголенные жилы, которые соприкасаются, то вероятно причина находится здесь. Обычно повреждения появляются в местах соединения и перекрещивания проводов, в розетках, в распределительных коробках. Подгорелая изоляция оболочки проводов – это сигнал о возможном месте неисправности;
Отключаются все электрические приборы и лампы, затем мегаомметром измеряется сопротивление между фазой и нулем, а также между фазой и заземлением. В случае КЗ прибор покажет очень небольшую величину сопротивления.
Иногда КЗ возникает в подключенных электрических приборах. В таком случае его можно вычислить методом исключения. Отключаются все приборы, и включается автоматический выключатель. Затем по очереди подключаются приборы. Пока не сработает автомат.
Известны и народные методы определения КЗ по звуку, издаваемому в месте возникшего короткого замыкания. Другой способ – определение проблемной зоны по запаху плавящейся или горелой пластмассы. Конечно, специалисты не рекомендуют использовать дедовские способы, ведь сейчас существуют приборы, которые точно определяют место неисправности электросети.

Короткое замыкание в электросети квартиры

Практически каждый человек сталкивался с коротким замыканием. Это очень опасная неисправность электросети. Если повреждения проводки или неисправные автоматические выключатели лишают возможности пользоваться электроприборами, то короткое замыкание может привести к возгоранию или пожару.

Прежде чем разбираться в причинах короткого замыкания и способах его устранения, давайте поймем, как проявляется короткое замыкание.

Что такое короткое замыкание в электросети

Напомню, что короткое замыкание это соприкосновение фазного и нулевого проводников или двух разно фазных проводников. Также короткое замыкание это прямое касание фазного провода токопроводящих корпусов, соединенных с землей.

В полностью смонтированной электропроводке квартиры, короткое замыкание проявляется в почти, моментальном отключении автомата защиты, той групповой цепи, где произошло короткое замыкание.

При попытке взвести автомат защиты в рабочее положение, происходит повторное отключение. Все диагноз верен – в сети короткое замыкание. Остается его найти и устранить.

Причины короткого замыкания

В этой статье я не буду заниматься теорией КЗ. Как-никак, а статья из практического раздела «Ремонт электропроводки». Здесь только практика.

Выявим причины короткого замыкания:

Если электропроводка новая, то есть только что смонтированная, то короткое замыкание результат ошибочного монтажа. Скорее всего, перепутана одна из распаек. Избежать этого поможет соблюдение единой цветности проводов при монтаже и использование кабеля одного производителя.

Причиной короткого замыкания, может стать неисправный электроприбор. Это короткое замыкание найти проще всего. Включаете поочереди бытовые приборы и смотрите, когда сработает автомат защиты.

«Обнаруживают» короткое замыкание лишь автоматы защиты с электромагнитными расцепителями. Устанавливайте автоматы защиты, которые имеют, как тепловые (перегрузка), так и электромагнитный расцепитель (короткое замыкание). Отмечу, что в продаже практически все автоматы двойной защиты.

Как найти причину короткого замыкания

Если произошло короткое замыкание, и вы визуально не видите его причину, например ничего, нигде не почернело и не сверкнуло, начинаем искать его причину.

Электросхема квартиры

Отключите все бытовые приборы из розеток и свет (выключатели «выкл.»);
Взведите автоматический выключатель в рабочее положение;
Если автомат не выбило, значит, причина короткого замыкания в неисправном приборе. По очереди включаете бытовые приборы, соблюдая аккуратность, и находите неисправный бытовой прибор;
Если при попытке взвести автомат в рабочее положение, его сразу выбивает, то причина короткого замыкания в электропроводке.

Замыкание электропроводки

Ищем короткое замыкание электропроводки.

Отключаете электропитание. Полностью.
Берете измерительный прибор (например, мегомметр) или прозвонку (лампочку с батарейкой или что нибудь фирменное).

В рабочей электропроводке сопротивление между фазой и нулем, а также между фазой и проводом защиты должны быть соответствовать сопротивлению изоляции, не менее 0,5 мОм или лампочка прозвонки не должна гореть.

Сначала ищите группу розеток, где произошло короткое замыкание. Для этого, вставляете щупы измерительного прибора в розетку (без напряжения!!!) и смотрите, где сопротивление будет близко к нулю (сопротивлению изоляции) или лампочка прозвонки горит.
Нашли группу с коротким замыканием. Продолжаем.
Разбираем розетки этой группы и разрываем шлейфы розеток группы. После разрыва шлейфа, остается прозвонить каждый участок электропроводки шлейфов и найти где тестер покажет сопротивление близкое к нулю.
Этот участок цепи нужно поменять.
Розетки собрать и взвести автомат в рабочее положение.

Эти приемы позволят устранить короткое замыкание в электросети.

Важно! При работе с электричеством соблюдайте технику безопасности электрика и работайте только с отключенным электропитанием. Ehto.ru

Типовой проект электрики

Выводы

Поиск обрыва проводки – довольно непростое и серьезное дело, требующее определенных навыков и знаний.

Чтобы быстро отыскать место повреждения электропровода, необходимо знать схему размещения электрокоммуникаций. Определить участок, где могла случиться авария, можно при помощи логики. Найти точное место обрыва, возможно используя самодельные или профессиональные устройства. Узнать какой перегорел провод: фазный или нулевой, – следует при помощи рекомендаций, данных в статье.

Используя полученные сведения, можно легко не только отыскать испорченный провод и восстановить его, но и не допустить аналогичной поломки в будущем.
