Схемы подключения точечных светильников

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

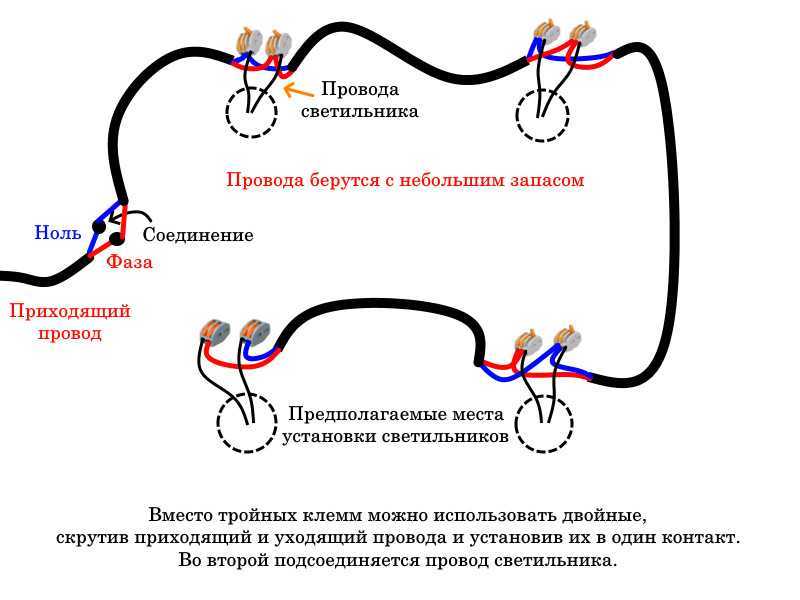

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

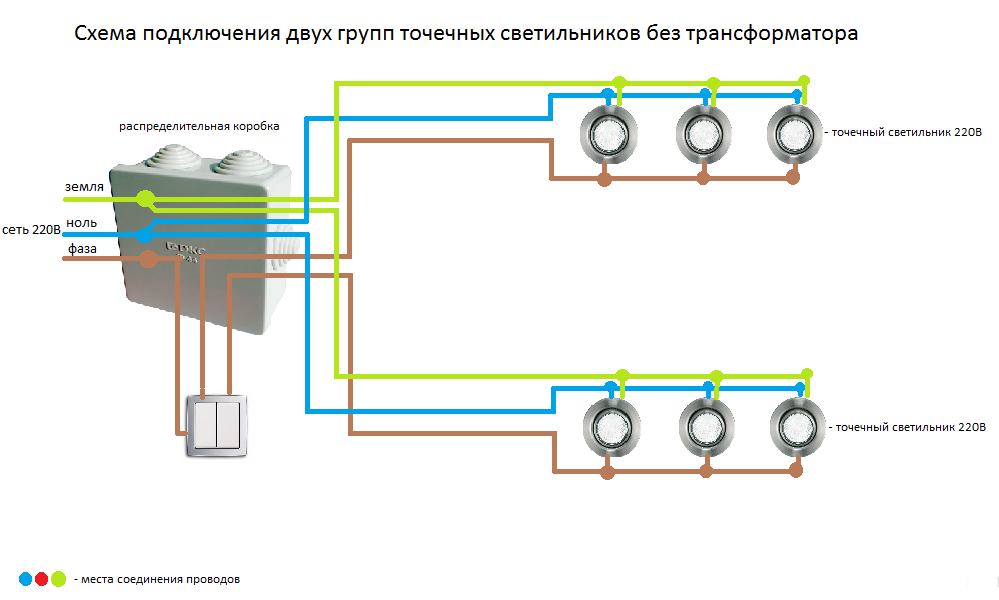

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

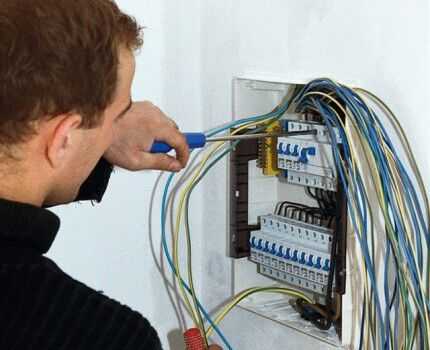

Правила техники безопасности

Для того чтобы в процессе установки двухклавишного выключателя не возникало никаких непредвиденных ситуаций, необходимо стараться соблюдать основные меры предосторожности. Они помогут избежать каких-либо травм и снизят вероятность поломки устройства. Основные правила безопасности:

Основные правила безопасности:

1. Любые работы с электричеством могут проводить только люди, обладающие достаточными знаниями и опытом. В противном случае вероятность получения какой-либо травмы значительно возрастёт.
2. Проводить мероприятия по установке выключателя можно только после отключения электропитания в помещении. При этом следует позаботиться о том, чтобы никто случайно не смог включить электричество.
3. Перед тем как прикасаться к оголённым проводам, нужно проверить их специальной индикаторной отвёрткой на наличие напряжения.
4. Запрещено браться руками за два оголённых провода, даже если они отключены от электросети.
5. Нельзя прикасаться к проводам влажными руками. То же самое касается и других элементов конструкции, способных проводить электрический ток.
6. Любые профилактические, монтажные или ремонтные мероприятия можно проводить только с применением инструментов, оснащённых изолированными ручками.
7. Специалисты рекомендуют тщательно изолировать все потенциально опасные места. Это простое действие поможет избежать случайного соприкосновения контактов, которое станет причиной короткого замыкания.
8. Запрещено до окончания монтажных работ включать электропитание в комнате.
9. Одежда и обувь не должны создавать дискомфорта и отвлекать мастера от процесса монтажа.
10. Во время тестирования установленного выключателя следует быть предельно осторожным и не забывать о правилах безопасности.

Таким образом, установить двухклавишный выключатель сможет практически каждый желающий. А при условии соблюдения советов профессионалов и правил техники безопасности все пройдет быстро и гладко.

Как сделать фазировку вводов лампами накаливания

Фазировка довольно трудоемкий процесс, поэтому прибегать к нему должны только люди с хорошими знаниями и определённой подготовкой. Если опыт отсутствует, то рекомендуется избежать выполнения способа.
Присутствует вероятность возникновения короткого замыкания и даже взрыва источников света. Случилась ситуация, что необходимо соединить два трёхфазных хода, а под рукой нет вольтметра или другого оборудования.

Смешивание фазы может привести к короткому замыканию. Здесь и помогает последовательное соединение. Но в большинстве случаев люди научились применять лампы в последовательном соединении для обогрева.

То есть они гораздо лучше греются, чем светятся. Сделать такой искусственный источник обогрева можно самостоятельно. Что-то вроде этого применяется в инкубаторе.

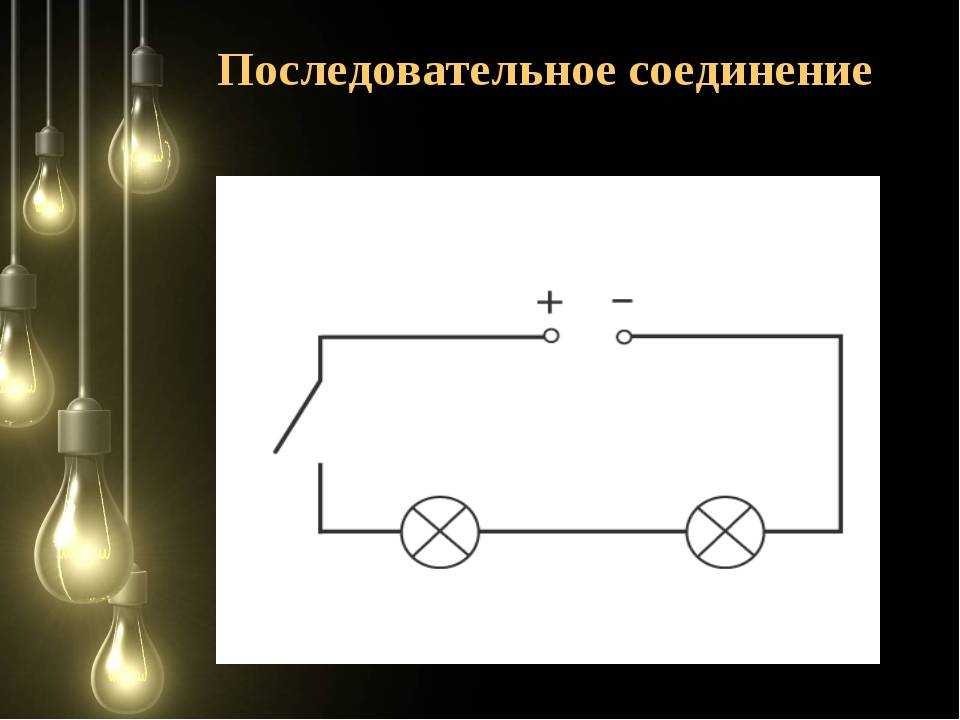

Последовательное подключение светильников.

Последовательная схема

Последовательная схема применяется, когда источник сигнала ( контур) не находится под постоянным напряжением. Параллельная схема применяется, когда источник сигнала ( контур) находится под постоянным напряжением и передача сигнала на детектор осуществляется через разделительный конденсатор.

Последовательная схема имеет меньшую протяженность трубопроводов, но менее надежна в работе, требует установки насосных агрегатов на промежуточных этажах, что крайне нежелательно из-за вибрации и шума.

Последовательная схема характеризуется последовательным включением магнитных сопротивлений участков магнитной цепи, где Rw. Однако с точки зрения монтажа разносторонние выводы не всегда удобны.

Последовательная схема прозвучивания обладает существенными недостатками, главными из которых являются: сложность синхронизации перемещений и записи; использование механизма разгона и перемены направления движения преобразователей, что приводит к относительно быстрому изнашиванию механизмов; трудность стабилизации акустического контакта; относительная сложность и большая масса механизма сканирования; низкая скорость контроля ( не более 15 м / ч) вследствие ограничения скорости перемещения преобразователей при многоцикловом продольно-поперечном сканировании. Подобные схемы практически не используют при разработке современных установок автоматизированного контроля.

Последовательная схема ремонта подразумевает ведение ремонтно-вос-становительных работ на всех местах ремонта одной колонной или бригадой.

Последовательные схемы расположения гидродинамической и механической передач просты, поэтому на них останавливаться не будем. Рассмотрим принципиальную схему с параллельным потоком мощности и с использованием вращения направляющего аппарата.

Схемы организации выполнения метода ФСА.

Последовательная схема организации ФСА в основном используется на малых и средних по численности работников и уровню технологии предприятиях. Параллельная схема организации ФСА в основном используется на больших по численности работников, наукоемких или сложных по технологии предприятиях, смешанная схема — на уровне крупных отраслей или экономики страны.

Последовательная схема соединения калориферов по воде более рациональна, так как она позволяет увеличивать скорость воды в трубках, что повышает теплопроизводительность калориферов и улучшает гидравлическую устойчивость теплосети. Только в отдельных случаях, когда расчетное сопротивление калориферов превышает величину располагаемого напора, следует применять комбинированную ( последовательно-параллельную) схему.

Последовательная схема питания анодной цепи приведена на рис. 3 — 19, а. Здесь источник, контур и лампа по высокой частоте и постоянной составляющей включены последовательно.

Последовательную схему питания чаще применяют на коротких и ультракоротких волнах.

Диодный вентиль ИЛИ. А и В — входы, Q — выход.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

Как соединять между собой

Когда установлен подвесной потолок, на нем вырезают отверстия для ламп. До того, как вырезать их, требуется принять в расчет расположение устройства на конкретную глубину, учитывая швы.

Отверстия под осветительные приборы на потолке просверливаются с помощью спецкоронок по дереву либо дрелью с фрезой. Кроме того, указанные инструменты используются в целях монтажа коробки для розетки в стену. Когда приспособление обладает квадратной формой, возможно использовать электрический лобзик. Диаметр отверстия делается на 0,3-0,4 см меньше наружного диаметра лицевой части лампы. На натяжном потолке специалисты монтируют под светильники термокольца, чтобы покрытие не портилось от перегрева. Для создания отверстия для точечных светильников, требуется:

• пользоваться лишь предназначенным для этих целей инструментом;
• до начала работ разметить отверстия и диаметр;
• не фиксировать плиты из гипсокартона, пока не просверлено каждое отверстие;
• чтобы не просверлить отверстие возле каркасного элемента (устройство иногда не входит в глубину потолка) рекомендовано воспользоваться магнитом для нахождения.

Через просверленное отверстие необходимо вывести провод и подключить его к клеммной колодке, когда на цоколе отсутствуют зажимы. Для всех светильников используются по 2 провода 11 см в длину. Чтобы подключить, они оголяются (1-1,5 см). Один конец подсоединяется к клемме, а другой — к кабелю.

После подсоединения в сделанные на потолке отверстия вставляются светильники, зажимая усики-пружины, присутствующие во всех конструкциях. В отверстии они расходятся, светоэлемент фиксируется. Остается закрутить лампочку и надеть накладку. Самостоятельный монтаж светильников будет завершен.

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

Лампочки, соединенные последовательно

Последовательный вариант соединения ламп в бытовых условиях используется достаточно редко, что обусловлено особенностями эксплуатации осветительных приборов от электрической сети в 220В.

При последовательном типе соединения, подключение каждого последующего резистора к предыдущему осуществляется с образованием неразрывной цепи, но без наличия разветвлений. Общие показатели напряжения, приложенного к электрической цепи, равняется суммарному напряжению на всех элементах, которые входят в эту цепь.

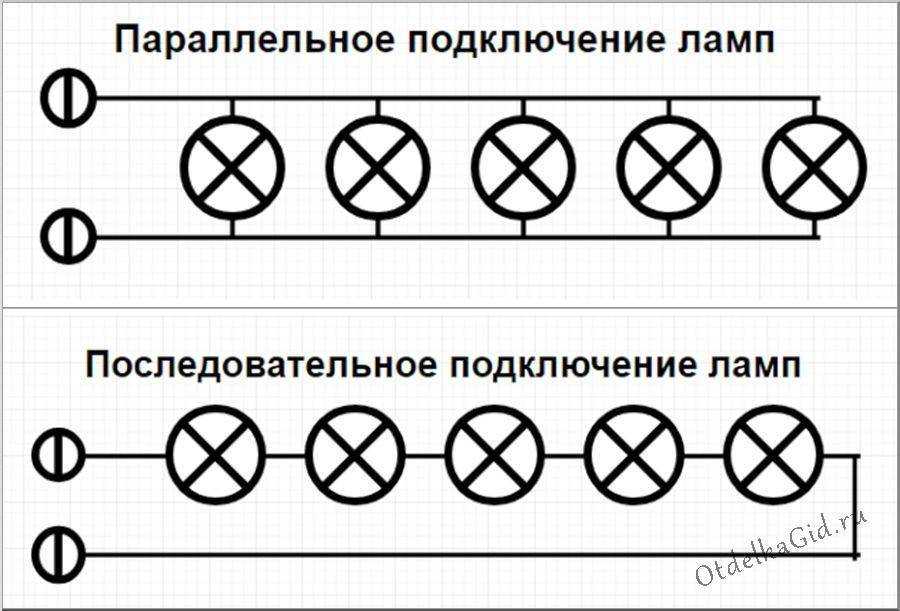

Последовательное соединение лампочек и параллельное – схема

Например, при общем напряжении в 220В, количество последовательно соединяемых низковольтных осветительных приборов, которые рассчитаны на потребление в 10В, может составлять 22 штуки.

Способ последовательного соединения носит бытовое название «гирляндный», поэтому обрыв даже на одном из участков сопротивления способствует выключению или «разрыву» всей электрической цепи.

Одним из наиболее эффективных источников освещения является натриевая лампа высокого давления, заявленный срок эксплуатации которой 15000 часов.

Что такое диммер для ламп накаливания и как правильно выбрать прибор, читайте тут.

Обзор основных типов поломок люстр с пультом д/у читайте на этой странице. Эта статья поможет вам самостоятельно наладить люстру.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

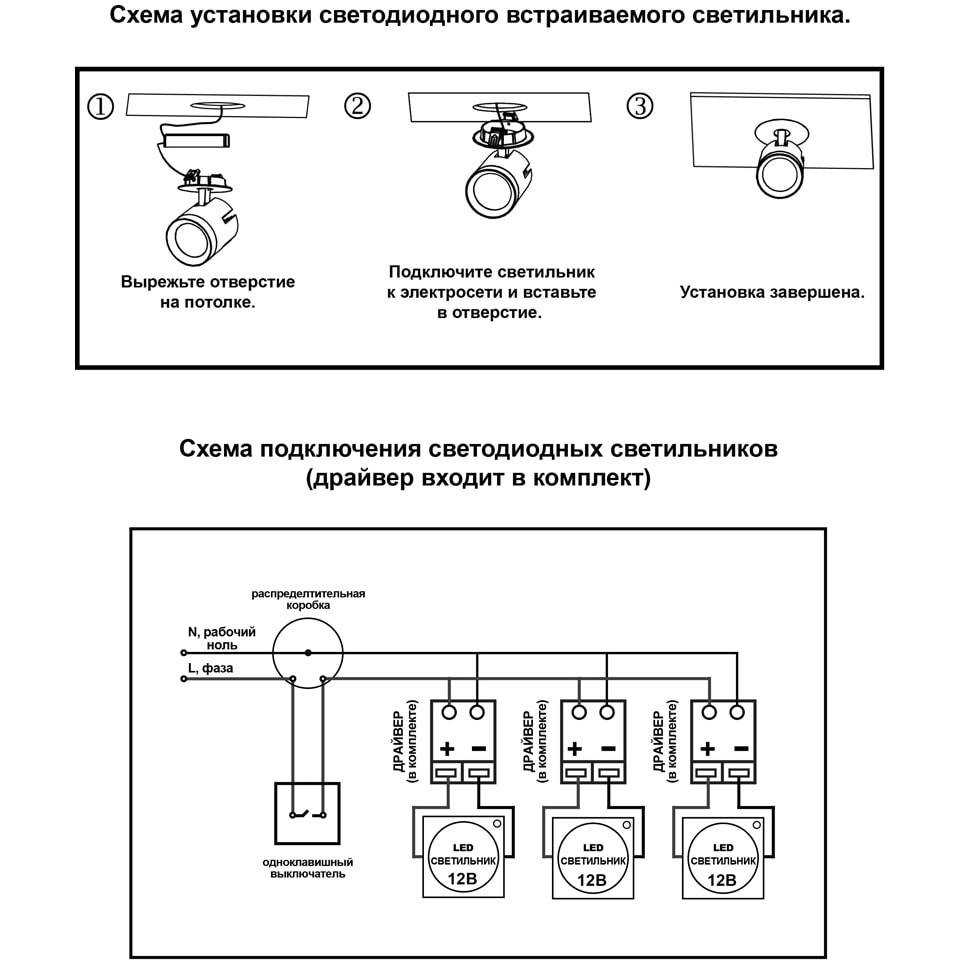

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Частые ошибки при сборке схемы и подключении выключателя

Неграмотный специалист чаще всего вместо фазы вводит в выключатель ноль. Светильники могут работать, но в выключенном состоянии они будут под напряжением, что опасно при необходимости заменить лампы.

По неопытности заводят в выключатель и фазу, и ноль.

Третья ошибка – присоединение питающего провода на отвод вместо общего контакта. В результате работает только часть люстры.

Случается, что нулевой провод осветительного прибора подключается не к нулю в коробке, а к фазе.

Читать также: Цвета фазных проводов по новым правилам

Чтобы избежать ошибок с выключателем, следует внимательно отнестись к проводам. Желательно перед установкой выключателя промаркировать их, чтобы в процессе монтажа соединить одноименные.

Иные схемы

Иногда возникает надобность в подключении 3 лампочек к двухклавишному выключателю. При этом схема предусматривает, что от одной клавиши будет запитываться две лампы, а от другой – третья.

Здесь особенность заключается не только в том, чтобы все соединить в распределительной коробке, нужно еще правильно подключить лампочки.

В целом схема подключения трех ламп не отличается от вышеописанной (все соединения в распределительной коробке – такие же, как и при подключении двух ламп к двухклавишному рубильнику).

Единственное, одну из создаваемых ветвей придется разделить между двумя лампами.

То есть, к каждому из двух патронов придется подвести фазную и нулевую жилу. Как это сделать – показано на схеме.

Та же особенность относится и к схеме подключения двух ламп к одноклавишному прерывателю.

То есть, вся особенность создания ветки сводится к тому, чтобы сделать подвод фазы и ноля к двум патронам.

Не обязательно, чтобы ламп, подключаемых к одной клавише — одна или две. Ниже представлены несколько схем подключений, подразумевающих наличие 3-5 ламп.

Первая из них – с одноклавишным рубильником:

Вторая схема – с двухклавишным выключателем и большим количеством ламп:

Здесь читайте: Как правильно проводить монтаж электропроводки.

Как видно – все схемы между собой сходны, поэтому правильно сделать подключения освещения не должно составить труда. Но главное при этом – соблюдение правил техники безопасности.

Пару слов об электрическом токе

Не «загружая» теорией и сложными физическими понятиями, напомним элементарные азы электрики. Бытовая электрическая сеть имеет напряжение 220 В, тип тока – переменный. Что это значит? Один из контактов, «фаза», имеет постоянно меняющийся потенциал с «+» на «−» (50 циклов в секунду), а другой «ноль» служит своеобразным аккумулятором, позволяя электронам то накапливаться в избытке, то перетекать обратно.

Каждая лампа имеет два контакта: цокольный и центральный. Для того чтобы наш осветительный прибор начал работать, ноль и фазу необходимо подключить к этим двум контактам. Причём в случае с переменным током и обычной бытовой лампой полярность не играет никакой роли.

Но расположение «ноля» и «фазы» знать всё же необходимо. Существует специальный прибор — «пробник», с помощью которого определяется, какой из проводов фазовый. Это необходимо иметь в виду для правильного включения в схему размыкающего устройства – выключателя. Он обязательно должен разрывать «фазу», таковы требования безопасности.

Объединение резистивных радиокомпонентов

Для получения необходимого номинала сопротивления применяются два типа соединения резисторов: параллельное и последовательное. Если их соединить параллельно, то нужно два вывода одного резистора подключить к двум выводам другого. Если соединение является последовательным, то один вывод резистора соединяется с одним выводом другого резистора. Соединения используются для получения необходимых номиналов сопротивлений, а также для увеличения рассеивания мощности тока, протекающего по цепи.

Параллельное соединение

При параллельном подключении значение напряжения на всех резисторах одинаковое, а сила тока — обратно пропорциональна их общему сопротивлению. В интернете web-разработчики создали для расчета величины общего сопротивления параллельного соединения резисторов онлайн-калькулятор.

Рассчитывается общее сопротивление при параллельном соединении по формуле: 1 / Rобщ = (1 / R1) + (1 / R2) + …+ (1 / Rn). Если выполнить математические преобразования и привести к общему знаменателю, то получится удобная формула параллельного соединения для расчета Rобщ. Она имеет следующий вид: Rобщ = (R1 * R2 * … * Rn) / (R1 + R2 + … + Rn). Если необходимо рассчитать величину Rобщ только для двух радиокомпонентов, то формула параллельного сопротивления имеет следующий вид: Rобщ = (R1 * R2) / (R1 + R2).

При ремонте или проектировании схемы устройства возникает задача объединения нескольких резистивных элементов для получения конкретной величины сопротивления. Например, значение Rобщ для определенной цепочки элементов равно 8 Ом, которое получено при расчетах. Перед радиолюбителем стоит задача, какие нужно подобрать номиналы для получения нужного значения (в стандартном ряду резисторов отсутствует радиокомпонент с номиналом в 8 Ом, а только 7,5 и 8,2). В этом случае нужно найти сопротивление при параллельном соединении резистивных элементов. Посчитать значение Rобщ для двух элементов можно следующим образом:

1. Номинал резистора в 16 Ом подойдет.
2. Подставить в формулу: R = (16 * 16) / (16 + 16) = 256 / 32 = 8 (Ом).

Вам это будет интересно Устройство и принцип действия амперметра для измерения тока

В некоторых случаях следует потратить больше времени на подбор необходимых номиналов. Можно применять не только два, но и три элемента. Сила тока вычисляется с использованием первого закона Кирхгофа. Формулировка закона следующая: общее значение тока, входящего и протекающего по цепи, равен выходному его значению. Величина силы тока для цепи, состоящей из двух резисторов (параллельное соединение) рассчитывается по такому алгоритму:

1. Ток, протекающий через R1 и R2: I1 = U / R1 и I2 = U / R2 соответственно.
2. Общий ток — сложение токов на резисторах: Iобщ = I1 + I2.

Например, если цепь состоит из 2 резисторов, соединенных параллельно, с номиналами в 16 и 7,5 Ом. Они запитаны от источника питания напряжением в 12 В. Значение силы тока на первом резисторе вычисляется следующим способом: I1 = 12 / 16 = 0,75 (А). На втором резисторе ток будет равен: I2 = 12 / 7,5 = 1,6 (А). Общий ток определяется по закону Кирхгофа: I = I1 + I2 = 1,6 + 0,75 = 2,35 (А).

Последовательное подключение

Последовательное включение резисторов также применяется в радиотехнике. Методы нахождения общего сопротивления, напряжения и тока отличаются от параллельного подключения. Основные правила соединения следующие:

1. Ток не изменяется на участке цепи.
2. Общее напряжение равно сумме падений напряжений на каждом резисторе.
3. Rобщ = R1 + R2 + … + Rn.

Пример задачи следующий: цепочка, состоящая из 2 резисторов (16 и 7,5 Ом), питается от источника напряжением 12 В и током в 0,5 А. Необходимо рассчитать электрические параметры для каждого элемента. Порядок расчета следующий:

1. I = I1 = I2 = 0,5 (А).
2. Rобщ = R1 + R2 = 16 + 7,5 = 23,5 (Ом).
3. Падения напряжения: U1 = I * R1 = 0,5 * 16 = 8 (В) и U2 = I * R2 = 0,5 * 7,5 = 3,75 (В).

Не всегда выполняется равенство напряжений (12 В не равно 8 + 3,75 = 11,75 В), поскольку при этом расчете не учитывается сопротивление соединительных проводов. Если схема является сложной, и в ней встречается два типа соединений, то нужно выполнять расчеты по участкам. В первую очередь, рассчитать для параллельного соединения, а затем для последовательного.

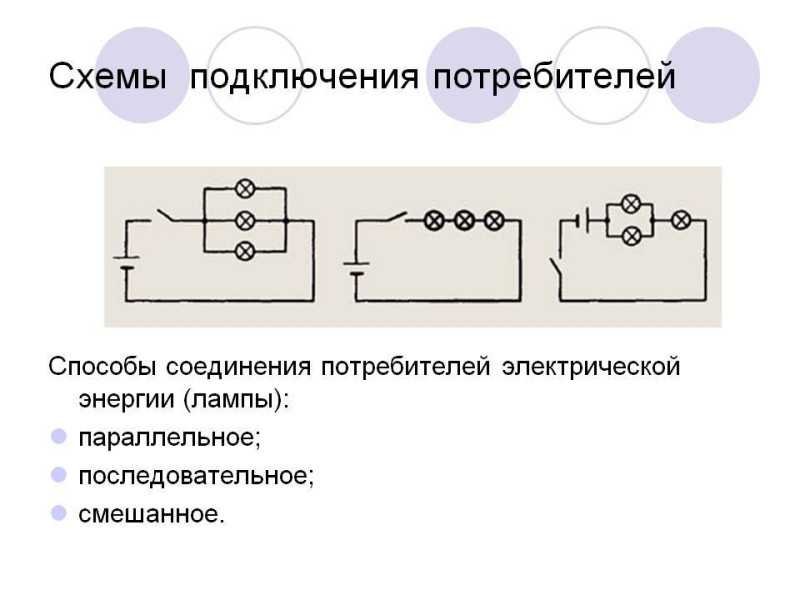

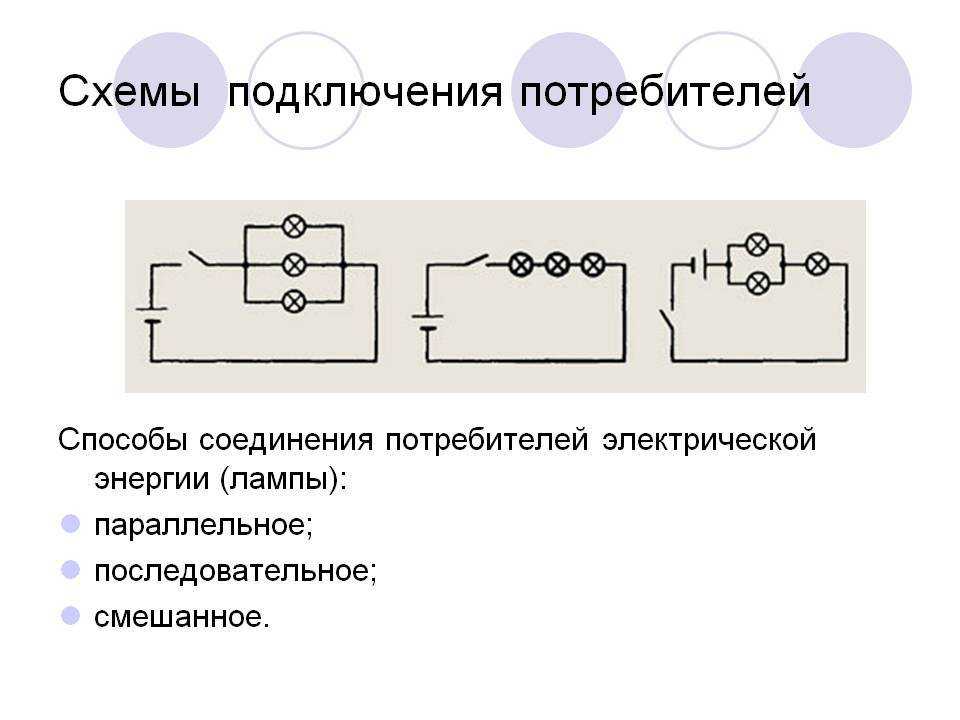

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

1. Острый нож.
2. Пассатижи (плоскогубцы).
3. Кусачки-бокорезы.
4. Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный инструмент зачистки проводов – стриппер или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Условия безопасности

Монтажные работы проходных выключателей являются возможными как при открытой, так и при скрытой системе проводки.

Монтаж можно осуществлять и самостоятельно, только при этом следует соблюдать необходимые правила безопасности:

1. Прежде чем приступить к монтажным работам, требуется обесточить квартиру.
2. Необходимо правильно определиться с расположением фазы и нуля.
3. Провода следует соединять аккуратной скруткой, при этом обжимая и изолируя их.
4. На поверхностях рекомендовано жестко закреплять электрофурнитуру и ответвительную коробку.
5. Исходя из мощности потребляемой электроэнергии, нужно определить параметр мощности осветительного прибора и подобрать трехжильный кабель требуемого сечения.

В связи с конструкционной особенностью, на клавишах дублирующих электровыключателей отсутствует определенное положение «включено» или «выключено». Исходя из положения электрических контактов другого выключателя, двум соединительным узлам данной системы соответствует положение «замкнуто» или «разомкнуто». Поэтому при выключенном свете клавиша каждый раз будет находиться в разном положении. Такая особенность не является проблемой — к ней можно быстро привыкнуть.

Схемы подключения других типов ламп

Чтобы правильно подключить другие виды осветительных приборов, нужно сначала узнать их принцип работы и ознакомиться со схемой подключения. Каждый из типов ламп требует определенных условий для работы. Процесс накаливания спирали совсем не предназначен для излучения света. В области больших мощностей и площади их заметно потеснили газоразрядные приборы.

Люминесцентные лампы

Кроме ламп накаливания, часто применяются и галогенные, и люминесцентные трубчатые лампы (ЛЛ). Последние распространены в административных зданиях, боксах для покраски автомобилей, гаражах, производственных и торговых помещениях. Немного реже их применяют дома, например, на кухне для подсветки рабочей зоны.

ЛЛ нельзя подключить напрямую к сети 220 В, для розжига нужно высокое напряжение, поэтому используется специальная схема:

• дроссель, стартер, конденсатор (не обязательно);
• электронный балласт.

Первая схема применяется все реже, отличается меньшим КПД, гудением дросселя и мерцанием светового потока, который часто не заметен глазу. Подключение электронного балласта часто изображено на корпусе.

Подключается либо одна лампу, либо две последовательно, в зависимости от ситуации и того, что есть в наличии, также и с электронным балластом.

Конденсатор между фазой и нулем нужен для компенсации реактивной мощности дросселя и снижения сдвига фазы, цепь запустится и без него.

Галогенные источники света

Этот тип часто применяется в точечных светильниках на подвесных и натяжных потолках. Подходят для освещения мест с повышенной влажностью, поскольку выпускаются для работы в цепях с пониженным напряжением, например, 12 вольт.

Для питания используют сетевой трансформатор 50 Гц, но габариты велики и со временем он начинает гудеть. Лучше для этого подойдет электронный трансформатор, на него приходит 220 В с частотой 50 Гц, а уходит 12 В переменного тока с частотой в несколько десятков кГц. В остальном подключение аналогичное с лампами накаливания.
