Бестраншейная прокладка труб: способы и технологии проведения работ

Первое, что необходимо сделать — согласовать проект строительства, реконструкции

Выполнять прокол под дорогой без плана и согласования не стоит прежде всего по двум причинам. Первая причина это личная безопасность. Может получится так, что под вашим участком уже проходят определенные виды коммуникаций, о которых вы не знали. Бывали редкие случаи, когда о скрытых довоенных коммуникациях не было известно даже после согласования проекта. Стоит все же подстраховаться, чтобы не проколоть прилегающую под вашим участком газовую трубу — последствия могут быть плачевными.

Вторая причина по которой лучше сделать согласование — штраф от органов городского управления за несогласованные действия. Особенно это касается тех видов коммуникаций, которые выходят за пределы вашего личного участка: случаи, когда нужно войти в общую магистральную трубу и т. п.

Метод ГНБ при прокладке самотечной канализации

Проектирование и строительство канализации при помощи горизонтального бурения в большинстве случаев выступает единственно возможным методом строительства инженерной сети. Предприятие «АльфаЭнергоМонтаж» специализируется на обустройстве канализации методом ГНБ, имеет необходимое буровое оборудование и профессионалов с опытом успешной работы.

В процессе предварительных работ при прокладке канализации бестраншейным способом по строительству канала для труб применяется расширитель, который делает прокол на 30-50% шире диаметра планируемой трубы. Также в процессе прокладки используется бентонит для укрепления стенок и фиксации трубопровода. В связи с неоднородной структурой грунта и наличием грунтовых вод, при прокладке ГНБ канализации могут обнаруживаться погрешности, которые устраняются на дальнейших этапах.

Современные методы бестраншейной прокладки труб

Бестраншейная прокладка труб

На сегодняшний день применяется 3 метода прокладки труб без рытья траншей:

• прокалывание;
• продавливание;
• горизонтальное бурение.

В первом случае грунт прокалывается специальной трубой с наконечником (буром). Прокалывание осуществляется при небольшом диаметре самой трубы и на относительно небольшое расстояние.

Продавливание может применяться при прокладывании труб гораздо большего диаметра и на значительные расстояния. Этот метод часто используется для прокладывания стальных труб, когда сама труба продавливается сквозь слой грунта.

Горизонтальное бурение осуществляется с применением буровых установок, при этом ширина отверстия может быть гораздо больше, чем нужно для прокладываемой трубы. Преимуществом данного метода является то, что он позволяет рабочим незначительно изменять маршрут бура в процессе работы – для того, чтобы обходить препятствия.

При прокладке труб бестраншейным методомучитываются такие факторы, как характер грунта, где будет проходить канализационная (или другая) система, ширина самой трубы и те материалы (вернее, их свойства), из которых она изготовлена, а также расстояние, на которое нужно проложить трубопровод.

Как проложить трубу под дорогой: методы

Прямой прокол не единственный способ пройти препятствие безо всяких потерь. При прокладке магистралей используют:

• продавливание грунта;
• горизонтальное бурение;
• проходку с помощью щитов.

Чтобы определить, как проложить трубу под дорогой, какой из вариантов предпочесть, необходимо обращать внимание на целый ряд факторов. К ним относятся:

• характеристики грунта на месте работ;
• особенности конкретной застройки;
• уровень залегания грунтовых вод;
• необходимость гидроизоляции;
• наличие подъездных путей;
• материал коммуникаций;
• диаметр трубопровода;
• его протяженность.

Еще один рассматриваемый пункт — экономическая целесообразность применения того или иного метода. Поскольку главным требованием в данном случае является сохранения целостности участка дороги, чаще выбор останавливают на «проколе». Этот способ постепенно вытесняет все остальные технологии прокладки труб.

Выберите подходящий метод прокладки коммуникаций

Существует несколько способов, которые позволяют проложить подземные коммуникации: прямой прокол, метод продавливания, проходка с использованием щитов и горизонтальное направленное бурение и т. д. Выбор метода зависит от:

• длины необходимой коммуникации,
• диаметра прокола,
• характера грунта (наличие скальных пород, природных грунтовых вод)
• характера застройки на вашем участке
• наличия уже существующих подземных коммуникаций
• бюджета вашего строительства

Сравнительная таблица способов бестраншейной прокладки коммуникаций

Обратите внимание, что выбор бестраншейного способа прокладки труб зависит от диаметра и длины трубопровода, физико-механических свойств и гидрогеологических условий разрабатываемых грунтов и применяемого оборудования. Возможно, на вашей территории будет целесообразно использовать другой вариант прокладки

Прокладка трубопровода методом прокола

Прокол – это такой метод бестраншейной прокладки труб, который зачастую применяется для монтирования трубопроводов в глинистом и суглинистом грунтах. Трубы, имеющие диаметр не более 600 мм, могут прокладываться таким методом на длину до 60 м. При этом методе бестраншейной прокладки труб грунт не вырабатывается, а уплотняется вокруг трубы в радиальном направлении. Для прокола необходимо весьма значительное усилие (от 150 до 3000 кН), которое создают с помощью лебедок, тракторов и бульдозеров, а чаще всего используют гидравлические домкраты.

Прокладка трубопровода методом прокола.

Для того чтобы уменьшить сопротивления грунта, а также силы бокового трения, на окончание трубы закрепляется конусный наконечник с диаметром основания на 20 мм больше, чем наружный диаметр прокладываемой трубы. При небольшом диаметре трубы конусный наконечник не устанавливается, а грунт прокалывается трубой (с созданием уплотняющего ядра). В таком случае точность выполнения прокола будет выше, чем с применением конусного наконечника, исходя из того, что, когда коническая поверхность встречается с какими-либо препятствиями в грунте (булыжники, валуны и т. п.), наконечник немного сдвигается от оси прокола и в дальнейшем прокол делается по дуге.

Прокол выполняется со скоростью 4 – 6 м/ч. Для того чтобы увеличить скорость прокола, применяется вибропрокол. При таком способе прокола статические усилия домкратов сочетаются с виброимпульсами, это позволяет увеличить скорость до 20 – 40 м/ч.

Существует еще одна разновидность прокола – гидропрокол, он применяется в легкоразмываемом грунте. Процесс гидропрокола заключается в том, что грунт, находящийся перед трубой, размывается с помощью специальной насадки и в образующуюся впадину продвигается труба. Существенными недостатками этой разновидности прокола является то, что возможно отклонения от оси прокладки и необходимы дополнительные расходы на организацию отвода пульпы.

Последовательность выполнения прокола

На определенном удалении от препятствия выкапывается котлован, в котором сооружается опорная конструкция, устанавливаются гидравлические домкраты. На поверхности этого котлована монтируется насос высокого давления для дальнейшего подключения домкратов. В технической характеристике домкрата, помимо величины усилия, которое он может создать, указывается величина хода его штоков или расстояние, на которое способна передвигаться нажимная плита, возвращаясь в начальное положение.

Схема бестраншейной прокладки труб методом прокола.

В котлован со смонтированными домкратами опускается протягиваемая труба с наконечником, имеющая специальное приспособление (предназначенное для передачи усилия от плиты домкрата на протягиваемую трубу), называющееся шомполом. Этот шомпол изготавливается из трубы, диаметр которой может быть больше или меньше диаметра протягиваемого трубопровода. В первом варианте шомпол надевается на трубу, во втором – вставляется внутрь трубы. Шомпол имеет диаметрально просверленные отверстия, расстояние между ними равняется ходу штоков домкрата. Первое звено протягиваемой с шомполом трубы имеет длину 6 – 7 м.

Дабы выполнить первый цикл прокола, к нажимной плите домкратов закрепляется только шомпол, а окончание протягиваемой трубы остается свободным. Когда труба вдавливается, наконечник защемляется грунтом, с помощью нажимной плиты домкратов, при ее возвращении в изначальное положение, вытаскивается шомпол. Результатом данного процесса будет то, что за свободным концом трубы, на расстоянии одного хода штока домкрата от нажимной плиты, образуется первое отверстие. В отверстия шомпола монтируется стальной стержень, который имеет диаметр 50 мм, и цикл повторяется.

Существуют установки, которые имеют подвижный упор, он подтягивает домкрат при обратном ходе штоков. В данном случае не требуется шомпол. Домкрат с подвижным упором и нажимной плитой перемещаются вслед за протягиваемой трубой до полного ее погружения в грунт, после чего возвращаются в изначальное положение. К свободному окончанию трубы приваривается очередное звено, и циклы повторяются.

Технология прокладки трубопровода бестраншейным методом

Прокладка канализационной трубы без траншеи зачастую осуществляется методом прокалывания или горизонтального бурения, что обусловлено относительно небольшим .

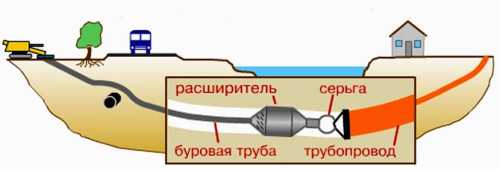

Современная технология бестраншейной прокладки трубопровода включает в себя несколько последовательных этапов:

1. само бурение осуществляется буровой головкой (или буром), внутри которого находится излучатель, подающий сигналы на локатор, который находится в руках у рабочего, обслуживающего буровую установку. Локатор позволяет определить, в каком месте находится бур в данный момент и скорректировать его направление в процессе работы;
2. расширение скважины происходит при помощи специального расширителя с вращающимися ножами;
3. укладка и протяжка труб при помощи специального троса – расширителя, который, вращаясь, протягивает . Размер скважины обычно на 20% больше, чем необходимо, поэтому на данном этапе обычно не возникает никаких затруднений.

Тонкости выбора подходящего способа

Способ прокладки коммуникаций с помощью горизонтального бурения выбирают еще на стадии проектирования конкретного процесса. Если бестраншейная прокладка труб будет выполняться в рамках строительства какого-то объекта, например, жилого дома, то работы могут стать частью общего строительного проекта.

При проектировании учитываются следующие сведения:

• длина коммуникаций, которые необходимо уложить бестраншейным способом;
• диаметр футляра или трубы;
• материал, из которого изготовлены коммуникации;
• глубина, на которую необходимо уложить трубы;
• тип трубопровода (напорный или безнапорный);
• возможность для монтажа стартового и финишного котлованов подходящей глубины;
• подъездные пути к месту проведения работ;
• наличие достаточно просторной площадки для хранения материалов, техники и т.п.;
• уровень пролегания грунтовых вод;
• другие геологические особенности участка;
• план расположения уже имеющихся на участке коммуникаций.

В процессе строительства иногда необходимо изменить уже составленный проект. Это может быть вызвано желанием сократить расходы, используя, например, пластиковые трубы вместо стальных. Кроме того, план расположения подземных коммуникаций на объекте не всегда оказывается достаточно точным.

Диаметр трубы – один из показателей, которые учитывают при выборе методов бестраншейной прокладки коммуникаций. Скважина должна быть немного больше

При выполнении работ могут обнаружиться такие неучтенные трубы или кабели. Все эти моменты могут потребовать изменений в проекте, а это может сказаться и на решении о способе бурения.

Если глубина прокладки коммуникаций невелика, возникает опасность просадки верхнего слоя грунта, особенно, если при бурении использовался бентонитовый раствор. В таких случаях лучше отдать предпочтение горизонтальному шнековому бурению.

Очень часто метод бурения определяется тем, какая именно техника имеется в распоряжении организации, выполняющей заказ.

Например, если строители располагают домкратами или установкой для горизонтального направленного бурения, то ему и будет отдано предпочтение перед методом прокола. Чаще всего такие изменения продиктованы соображениями экономической выгоды.

Основные виды бестраншейной прокладки канализации

Подземная канализация без вскрытия грунта на поверхности может быть проложена с использованием следующих методов:

1. Проколом. В данном случае применяется мощное гидравлическое оборудование на шасси или стационарной основе. Технология используется для укладки труб в плотных глинистых и суглинистых грунтах. Образование стенок скважины происходит за счет уплотнения почвы вокруг конусного наконечника, который накручивается на конец колонны. По окончании прохождения участка наконечник снимается, а труба подключается к потребителю. С помощью этого метода можно делать скважины диаметром 100-400 мм протяженностью до 60 м при средней скорости проходки 5-6 м/ч.
2. Продавливанием. Наконечник не используется. Его роль играют тонкие стенки трубы. Работы могут проводиться только в мягком и сыпучем грунте, в котором отсутствуют каменные включения. По мере вдавливания из футляра извлекается грунт. Делается это с помощью ручного и электрического инструмента. Песок и супесь могут вымываться из полости струей воды под напором. Продавливание проводится со скоростью 2-5 м/ч в зависимости от сечения трубы. Используются изделия диаметром 160-1400 мм, максимальная протяженность проходки составляет 100 м.
3. Способом горизонтального бурения. Прокладка скважин осуществляется с помощью установок, которые применяются в нефтяной и газодобывающей промышленности. Использование навигационной системы позволяет контролировать местонахождение буровой головки в пространстве, а система управления — изменять направление ее движения. Методом ГНБ изготавливаются скважины диаметром 110-800 мм, длинной до 1500 м. Скорость проходки зависит от грунта и составляет 5-25 м/ч.

Преимущества бестраншейного метода

Укладка трубопровода бестраншейным методом, то сравнению со стандартной траншейной технологией обладает следующими преимуществами:

• сниженная стоимость работ. При выборе такого способа укладки не надо проводить дорогостоящие земляные работы;
• оперативность прокладки трубопровода, достигаемая за счет сокращения выполняемого перечня работ;
• отсутствие необходимости привлечения большого количества специалистов, что в определенной мере также снижает конечную стоимость трубопровода;
• максимальная безопасность для окружающей среды, деревьев и иных насаждений;
• универсальность, то есть возможность прокладки в любой местности и при любых условиях;

Прокладка трубопровода под естественным водоемом

• возможность выполнения работ по прокладке трубопровода в любое время года, независимо от промерзания почвенного слоя;
• безопасность метода.

Единственным существенным недостатком бестраншейного метода в данный момент времени является отсутствие большого количества квалифицированных рабочих и необходимого оборудования, так как технология является относительно новой и только завоевывает преимущественное положение.

Бурошнековое бурение

Это еще один ответ на вопрос о том, как проложить трубу под дорогой. В данном случае в роли главного рабочего агрегата выступает гидравлическая установка. Такая бестраншейная прокладка трубопровода отличается от предыдущего метода.

1. Сначала выкапывают приямки-котлованы. Их глубина должна быть больше, чем у траншеи, на метр. На дно участка для входного отверстия опускают гидравлическую установку со шнеком.
2. Скважину бурят с помощью трубы продавливания. Контролируют корректность работы лазером. Часть грунта удаляется, образовывается отверстие.
3. После того как первый отрезок с насадкой почти полностью заходит в грунт, к нему присоединяют следующий элемент со шнеком.
4. В тот момент, когда конец колонны появляется в противоположном котловане, ее начинают выводить из скважины, последовательно извлекая шнеки.

Внутрь тоннеля незамедлительно устанавливают трубы или футляры. Максимальный диаметр таких отверстий составляет 1720 мм.

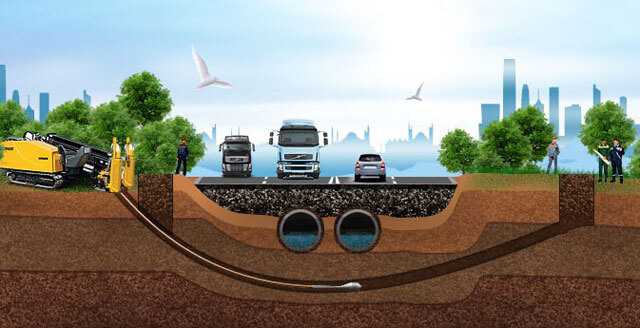

ГНБ

Технологию бестраншейной прокладки коммуникаций или прокол грунта применяют с целью затягивания трубы. При этом она может быть из любого материала, например, асбоцемента, полиэтилена или стали.

Преимущества методов направленного горизонтального бурения:

1. Возможность сохранения вида ландшафта. Исключения составляют точечное рытье колодцев и установка помещений хозяйственного предназначения.
2. Минимальный риск повреждения различных инженерных сетей и ранее проложенных коммуникаций.
3. Отсутствие необходимости в перекрытии движения автомобилей по магистралям.
4. Снижение затрат на обеспечение места проведения работ электроэнергией.
5. Значительное сокращение расходов на оплату рабочим, так как работников требуется значительно меньше.
6. Отсутствие необходимости восстановления асфальта, объектов, поврежденных при выполнении работ.
7. Снижение расходов, связанных с эксплуатацией коммуникаций.

Горизонтальное бурения проводится в несколько этапов. Каждый из них следует выполнять точно по инструкции, соблюдая технику безопасности:

1. Геологическая разведка. Осуществляется с помощью забора проб почвы и радиолокации. Необходима для установления наличия установленных коммуникаций и типа грунта. На основе полученных данных производится выбор бурового оборудования.
2. Пилотное бурение. В результате под землей будет установлена штанга, весь канал будет пройден.
3. Расширение канала. Также выполняется запрессовывание или расширение трубопровода.

Процесс горизонтального бурения закончен. Остаются только работы по устройству колодцев и другие.

Качество и точность выполненных работ зависит, в первую очередь, от способа проведения работ и используемого оборудования. Сегодня специалисты предпочитают применять УГБ.

Если требуется точность, рекомендовано применять установки для прокола почвы или оборудование для микротоннелирования.

Ещё около 10 лет назад технология прокола грунта была диковинкой. Но сегодня горизонтально направленное бурение используется во многих городах России. Применение метода ГНБ занимает около 95% от общего количеством прокладки коммуникаций.

На сегодняшний день качественными установками для осуществления горизонтального бурения является наша установка УПГ. Это технология, которая обладает лучшими характеристиками.

Существует множество моделей с различными характеристиками.

1. Буровая техника с проколом.
2. Установка с трубой.
3. Установка разрушения труб.
4. Универсальный бур.
5. Горизонтальный грунтовый мотобур.
6. Горизонтальная установка промывкой.
7. Навесной буровой станок.
8. Гидравлическая приводная установка.

Также компания предлагает смесительные установки бентонита.

Сегодня одним из самых популярных методом прокладки труб считается бестраншейный. При помощи специального оборудования делается прокол. Он также называется пилотной скважиной. После выполнения проводится расширение прокола. Скважина смазывается при помощи бентонита, а с противоположного конца запрессовывается и втягивается трубопровод с начального котлована.

Методика, при которой делается прокол грунта, обладает рядом преимуществ. В первую очередь подобный способ установки коммуникаций позволяет сохранить целостность асфальтового покрытия. Также при проколе отсутствует необходимость восстановления нарушенных объектов.

Процесс выполнения прокола контролируют при помощи высокоточного оборудования, что позволяет добиться точности и исключить повреждения асфальта, расположенных рядом коммуникаций.

Направленное бурение во время осуществлении прокола почвы позволяет снизить финансовые и экономические затраты. Также подобная методика позволяет избежать нанесения ущерба окружающей среде.

На сегодняшний день способы бестраншейной прокладки труб уже заменяет устаревшие методы. Разработано множество различных установок для горизонтального бурения.

В Европе популярностью пользуются установки для прокола грунта, обладающие точностью и экономичностью особенно при расходе растворов бентонита.

Выделяют три основных вида бурения, каждый из которых имеет свою классификацию:

1. Неуправляемое бурение. Сюда входят бурение проколом, земли, глухих отверстий, применение отбойника и ударной бурение.
2. Управляемые методы. К ним относятся трех- и двухступенчатые методы, ударное бурение, с отбойником, глухих отверстий, с промывкой, шнековое бурение, с управляющей трубой.
3. Санация трубопровода. В свою очередь может быть выполнена при помощи разрушения и обновления, с втягиванием, с обновлением точного положения и с применением вспомогательной трубы.

Метод выполнения скважины подбирается с учетом грунта, сложности и объема работ.

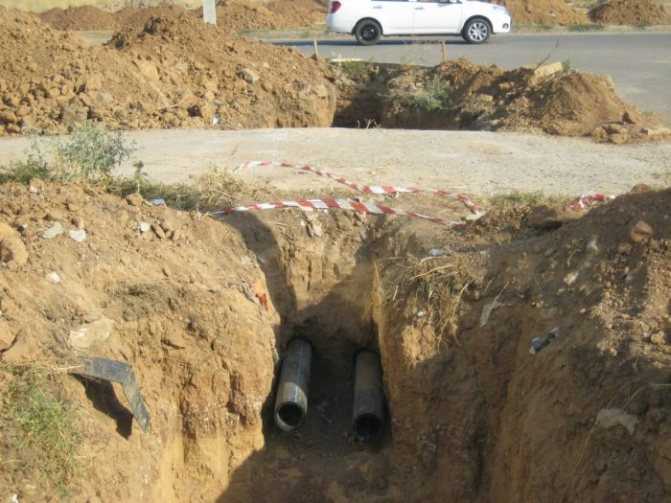

Что такое прокол под дорогой?

Прокол грунта не что иное, как пробивание (продавливание) грунта в горизонтальном направлении. Этот вариант дает гарантию, что целостность дорожного покрытия не будет нарушена. К тому же этот процесс не требует выемки земли. Он позволяет уложить трубы диаметром до 550 мм, поэтому одинаково подходит для прокладки под дорожным полотном водо-, газопроводов, канализации, а также электрических кабелей.

Желание избежать лишних расходов при прокладке коммуникаций вполне резонно: затраты на строительство маленькими не назвать, а горизонтальное бурение с помощью оборудования относительно недорого, но некоторую сумму все же отнимет. Если заняться работой самостоятельно, то можно добиться существенной выгоды — от 30 до 40%. Сам процесс бестраншейной прокладки состоит из нескольких этапов. Это:

• подготовка двух канав по сторонам трассы;
• забивка, во время которой уплотняется грунт;
• протягивание трубопровода в полученное отверстие.

За счет работы почва под дорогой становится плотнее, а само покрытие остается неповрежденным. При большой ширине дороги — свыше 10 м — используют специальную буровую установку, предназначенную для ГНБ. Меньшая длина прокола существенно облегчает работу, особенно если она проводится вручную.

Преимущества бестраншейной прокладки трубопроводов

Наиболее распространённым методом прокладки трубопроводных конструкций считается траншейный. Однако этот вариант монтажа имеет свои недостатки, к которым относятся:

• перекапывание грунта влечёт за собой нарушение плодородного слоя;
• ликвидация деревьев и других насаждений;
• высокая стоимость монтажных работ;
• долгая подготовительная стадия.

Бестраншейный метод обладает следующими преимуществами:

• требуется меньше материальных ресурсов на проведение работ;
• высокая скорость выполнения монтажа;
• минимальное количество рабочих;
• безвредность для окружающей среды;
• возможность прокладки труб круглый год (монтаж труб открытым способом в зимнее время затруднителен из-за промёрзшей почвы);
• безопасность работ.

Для бестраншейной прокладки труб достаточно выкопать маленький котлован

Если монтаж трубы осуществляется на небольшом отрезке, например, под дорожным покрытием, то можно выполнить все работы без задействования специальной техники. Выполняется такая проводка довольно просто. Для неё необходим цилиндр нужного диаметра и наращиваемая штанга. Благодаря такому приспособлению появляется возможность удалять землю вручную, однако, перед этим выполняется работа по выкапыванию небольших котлованов с обеих сторон дороги. При закрытом монтаже на больших участках применяется специальные машины и агрегаты.

Используемые термины и определения

2.1. Персональные данные — любая информация, относящаяся к прямо или косвенно  определенному или определяемому физическому лицу (субъекту персональных данных).

2.2. Оператор — государственный орган, муниципальный орган, юридическое или физическое лицо, самостоятельно или совместно с другими лицами организующие и (или) осуществляющие обработку персональных данных, а также определяющие цели обработки персональных данных, состав персональных данных, подлежащих обработке, действия (операции), совершаемые с персональными данными.

2.3. Обработка персональных данных — любое действие (операция) или совокупность действий(операций), совершаемых с использованием средств автоматизации или без использования таких средств с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных.

2.4. Предоставление персональных данных — действия, направленные на раскрытие персональных данных определенному лицу или определенному кругу лиц.

2.5. Уничтожение персональных данных — действия, в результате которых становится невозможным восстановить содержание персональных данных в информационной системе персональных данных и (или) в результате которых уничтожаются материальные носители персональных данных.

2.6. Блокирование персональных данных — временное прекращение обработки персональных данных (за исключением случаев, если обработка необходима для уточнения персональных данных).

Этапы прокладки

Прокладка канализации методом прокола — это процедура, выполняемая в несколько этапов:

• подготовка площадки под оборудование. Ее размер составляет 10 × 15 м;
• установка пилотной штанги, которая погружается в грунт в точке входа буровой головки;
• проходка пилотной скважины. Это основной этап работ. Делается скважина с заданной конфигурацией, ее диаметр составляет 100 мм. Контроль траектории проводится через каждые 3 м длины;
• извлечение буровой головки и расширение скважины путем протягивания риммера. Это инструмент, который устанавливают на гибкую штангу и с усилием тянут в сторону, противоположную проходке пилотной скважины;
• позади риммера крепится плеть трубопроводов, которая сразу после расширения скважины затягивается в нее в направлении к буровой установке.

Устройство прокола для канализации требует постоянного контроля траектории. Этим занимается оператор, который наблюдает за ходом работ на дисплее приемника. Сигнал на него идет с датчиков буровой головки. При необходимости изменить траекторию он дает бурильщику команду на остановку подачи и задает нужный угол поворота. При любой его величине головку вращают только по часовой стрелке, чтобы не ослаблялось соединение буровых штанг.

Разновидности

            Канализация методом прокола — это эффективная и перспективная технология. Со времени ее появления разработано три варианта выполнения работ:

• гидропрокол;
• вибропрокол;
• продавливание.

Каждая из этих методик рассчитана на работу в определенных условиях. Например, гидравлический способ хорош в глинистых вязких грунтах, вибрационный более эффективен в плотных породах с многочисленными скальными включениями. Продавливание используется на мягких почвах, не требующих значительных усилий для проходки скважины.

При использовании любой методики необходима подача значительного осевого усилия в направлении проходки. Для его создания применяются мощные гидродомкраты. Нагрузка на ось штанги велика — от 30 до 400 тонн, что обеспечивает эффективное и быстрое решение задачи.

Достоинства и недостатки

            Устройство канализации методом ГНБ обладает рядом достоинств:

• уменьшаются затраты на укладку сети;
• технология менее трудоемкая, чем традиционная методика;
• время строительства линии сокращается примерно на 30%;
• не требуется восстанавливать ландшафт, элементы благоустройства поверхности;
• практически нет ограничений по месту проведения работ. Можно выполнять укладку на территории исторических памятников, промышленных предприятий, в зоне плотной застройки;
• не снимается и не портится плодородный слой почвы;
• во время выполнения работ не приходится перекрывать движение автомобилей, останавливать производство или принимать другие ограничения.

Недостатки технологии ГНБ:

• методика не годится для создания протяженных скважин или для укладки трубопроводов на большой глубине;
• максимальная длина одной линии составляет 300-400 м. Если нужна более протяженная система, придется делать промежуточные котлованы и проходить повторные скважины.

Определенные затруднения возникают, если производится устройство самотечной канализации методом ГНБ. Для этого надо обеспечить перепад высот между точкой входа и выхода скважины. Если используется труба диаметром 160-200 мм, необходим уклон 8 или 7 мм на каждый метр длины. Для линии длиной 400 м (максимум) перепад высот составит 3,2 м. кроме этого, обход препятствий в вертикальной плоскости становится невозможен. Если на пути скважины возникают крупные включения, придется делать обход по горизонтали, не изменяя заданного угла наклона. Это может потребовать большей длины трубопроводов, что увеличит расходы и время сборки системы.

Что такое прокол под дорогой?

Прокол грунта не что иное, как пробивание (продавливание) грунта в горизонтальном направлении. Этот вариант дает гарантию, что целостность дорожного покрытия не будет нарушена. К тому же этот процесс не требует выемки земли. Он позволяет уложить трубы диаметром до 550 мм, поэтому одинаково подходит для прокладки под дорожным полотном водо-, газопроводов, канализации, а также электрических кабелей.

Желание избежать лишних расходов при прокладке коммуникаций вполне резонно: затраты на строительство маленькими не назвать, а горизонтальное бурение с помощью оборудования относительно недорого, но некоторую сумму все же отнимет. Если заняться работой самостоятельно, то можно добиться существенной выгоды — от 30 до 40%. Сам процесс бестраншейной прокладки состоит из нескольких этапов. Это:

подготовка двух канав по сторонам трассы;
забивка, во время которой уплотняется грунт;
протягивание трубопровода в полученное отверстие.

За счет работы почва под дорогой становится плотнее, а само покрытие остается неповрежденным. При большой ширине дороги — свыше 10 м — используют специальную буровую установку, предназначенную для ГНБ. Меньшая длина прокола существенно облегчает работу, особенно если она проводится вручную.

Как сделать прокол самостоятельно?

Как уже было отмечено, этот ручной способ применяют, но только если ширина дорожного полотна не превышает 10 м. В этом случае мастеру будет необходима хорошая физическая подготовка, но даже «Гераклу» помощники не помешают. Перед тем как детально рассматривать вопрос о том, как проложить трубу под дорогой, придется заняться поисками оборудования, инструментов и материалов.

Что потребуется найти?

Для операции надо собрать все необходимое. В список входит:

• болгарка;
• кувалда;
• сварочный аппарат;
• насос с пластиковой трубой;
• воронка и шланг (длина — около 2 м);
• пластиковая бочка (200 л, с горловиной);
• арматура (максимальная толщина — 20 мм, длина кусков — 2 м).

Еще потребуется приобрести несколько отрезков стальных труб нужного диаметра.

Как делают прокол арматурой?

Процесс прокладки трубопровода вручную включает несколько этапов.

1. Первым делом с обеих сторон участка дороги, где будет прокладываться трасса, выкапывают приямки. Их глубина и ширина больше, чем у основной траншеи. Запас должен составлять 120-130 мм. После этого отмечают ось будущей магистрали.
2. Начинают забивать направляющую — отрезок арматуры, конец которой заранее заостряют. По мере его заглубления в грунт к первому стержню приваривают второй, потом, если необходимо, следующие. Затем продолжают забивать направляющую в грунт.
3. После того как арматура вышла наружу, на нее надевают подготовленную «гильзу» — кусок трубы, рабочий край которой заостряют, или нарезают на нем зубья болгаркой. Сзади в трубу вставляют шланг, его соединяют с насосом, который помещают в бочку с водой.
4. По заднему торцу трубы бьют кувалдой. После того как она заполнилась грунтом, его вымывают с помощью струи воды. Можно обойтись без насоса, однако в этом случае работа усложнится. Гильзу придется постоянно вытаскивать и очищать от земли, а эти манипуляции могут спровоцировать обвал.
5. Трубопровод, продвигающийся в землю, наращивают с помощью сварочного оборудования. Операцию завершают, когда заостренный торец первого элемента показывается на противоположной стороне дороги. Арматуру вытаскивают, а корпус, который будет «работать» защитным футляром, оставляют в земле.

После окончания проводки траншеи и приямки закапывают, затем тщательно уплотняют грунт.

Как проложить «трубы трубой»?

В этом случае тоже будет нужно приобрести материалы, а насадку на рабочий инструмент можно сделать самостоятельно. Для прокола понадобится:

• стальная толстостенная труба (диаметр — 40 мм, длина ее больше ширины дорожного полотна);
• инструментальная сталь для создания наконечника;
• сварочный аппарат для изготовления конуса (пирамиды);
• болгарка, а также штыковая лопата, кувалда, лом, уровень.

Это технология также проста, поэтому этапы затруднений не обещают. Сначала из инструментальной стати изготавливают наконечник, который приваривают к трубе.

1. Как и в предыдущем случае, основная работа стартует с выкапывания. В этом случае траншея-вход должна быть длиннее, чем рабочая труба с насаженным наконечником. Плюс необходимо оставить простор для «размахивания» кувалдой.
2. Используя уровень и кирпичи, трубу укладывают по центру траншеи таким образом, чтобы инструмент упирался наконечником в грунт, который нужно будет пробивать.
3. Вооружаются кувалдой, удары наносят по торцу до тех пор, пока наконечник не появится с противоположной стороны.

Помощь ручного бура

Это еще один, относительно простой вариант для тех, кого не устраивают предыдущие методы. В этом случае мастеру будет необходимо приобрести двухметровый ручной бур: метр инструмента плюс метр удлинителя. Еще потребуется:

• отрезок арматуры: длина около 3-4 м, диаметр — 16 мм;
• шест, который будет исполнять роль ориентира;
• кувалда.

Работа поэтапно выглядит так:

1. Сначала с обеих сторон дороги роют траншеи с таким расчетом, чтобы в них было удобно (сидя) крутить бур. Со стороны выхода будущего трубопровода втыкают шест-ориентир, чтобы не было возможности отклониться от нужного направления.
2. Потом начинают «заседание» в противоположной траншее: там крутят бур (не отклоняясь от горизонтали) до тех пор, пока он не уйдет под дорогу на всю глубину. Потом берут отрезок арматуры, один его конец должен быть заточен заранее.
3. Его вставляют в пробуренное отверстие, оставшееся расстояние пробивают кувалдой, время от времени прокручивая стержень. После того как прут пробьет грунт насквозь, берут бур и отправляются завершать начатое в противоположную траншею.

Если грунт под дорогой не слишком податливый, то рекомендуют из траншеи-выхода заранее сделать небольшой подкоп, а затем надежно укрепить его досками. Когда почва на месте работы каменистая, то могут возникнуть препятствия, которые придется героически преодолевать.
