Преимущества прокладки труб методом гнб

Горизонтальное бурение: преимущества

Применение ГНБ при проектировании инженерных сетей имеет целый комплекс преимуществ.

Основными достоинствами являются:

1. Снижение ресурсозатрат, финансов и количества используемой рабочей силы.
2. Затраты времени на работу снижаются на 30%.
3. Применение технологии не требует после проведения буровых работ восстановления ландшафта, что позволяет уменьшить стоимость введения в эксплуатацию спроектированных коммуникаций.
4. Буровые работы можно осуществлять на любой территории, даже в местах размещения историко-культурных объектов.
5. Отсутствие нарушений городского ритма и не требуется остановки движения автотранспорта.
6. Не причиняется вред экологической обстановке.

Также достоинством технологии является наличие возможности сохранения структуры грунта и поверхностного плодородного слоя.

Как согласовывают

Работы выполняются на основе проекта, который разрабатывается в соответствии с нормативным документом СП 341.1325800.2017 и водным кодексом. Документация рассматривается местными органами власти, а также представителями природоохранных ведомств. Если прокладка осуществляется через судоходные водоемы, то требуется согласование с администрацией речных портов и государственной инспекцией по маломерным судам (ГИМС). В ряде регионов могут потребоваться дополнительные согласования, перечень документов устанавливается местной администрацией.

При обустройстве трубопровода по дну водохранилища с питьевой водой может потребоваться заключение экспертной комиссии, которая проверяет степень токсичности используемых инструментов и материалов. Дополнительные согласования потребуются при использовании плавучего средства, необходимого для прокладки магистрали по дну водоема без бурения канала. Плот или баржа регистрируются в местном органе ГИМС, на судоходных водоемах прокладка трассы разрешается в отведенный интервал времени (для предотвращения риска столкновения судов).

Важные моменты при бурении

При проделывании скважины нужно учитывать такой фактор, как осыпание грунта. В канал могут затягиваться как пластиковые, так и стальные трубы

Только важно учесть при этом один критерий, что пластик может укладываться под изгибом, например, при проколе под водоемом, а металлические трубопроводы нужно укладывать только в исключительно горизонтальном направлении

При протягивании труб в скважину, их следует соединить. Причем соединение должно быть максимально надежным, иначе впоследствии не избежать проблем с канализацией. Стыковка со штангами кольцевого расширителя выполняется при выключенном оборудовании. Через вертлюг, который вращается, проводится стыкование коммуникаций. Для стыкования применяются специальные переходники.

Если давление в канале большое, тогда раствор бентонита распределяется равномерно, заполняя тем самым пространство между наружными стенками труб и внутренней частью канала. После застывания раствора полностью исключается вероятность просадки почвы.

Специфика прокладки канализации методом ГНБ

Строительство пилотного трубопровода для канализации выполняется строго в соответствии с проектной документацией и под контролем опытного профессионала. На данном этапе необходимо отслеживать уклон бура и его траекторию. В случае небольших погрешностей отхождение бура корректируется, а после завершения пилотного бурения производится расширение канала и протягивание труб.

На завершающем этапе ГНБ самотечная канализация имеет несколько изогнутый горизонтально вид и не полностью видна на просвет. Однако даже с учетом данного фактора бестраншейная прокладка имеет отличные результаты, минимальные погрешности и риски возникновения аварийных ситуаций. Как правило, самотечная канализационная сеть укладывается на глубине 3,5-4,5 м, причем такой метод применяется даже в песочных или водных грунтах, где рытье траншей не представляется возможным.

Прокладка канализации методом ГНБ считается оптимальным способом в силу различных факторов. Наши профессионалы обеспечат разработку квалифицированной проектной документации и воплотят ее при помощи современного бурового оборудования. Мы имеет успешный опыт работы в прокладке самотечных сетей, и обеспечим прокладку даже в наиболее сложных грунтах.

Цены на самотечную канализацию методом ГНБ

Диаметр прокладываемой трубы	Стоимость прокладки 1 метра трубы с учётом НДС
63 мм	800 — 1 800 руб.
110 мм	1 000 — 2 500 руб.
160 мм	1 800 — 4 000 руб.
225 мм	2 500 — 6 000 руб.
315 мм	3 500 — 7 000 руб.
400 мм	5 000 — 10 000 руб.
500 мм	6 000 — 12 000 руб.
630 мм	8 000 — 16 000 руб.
710 мм	12 000 — 20 000 руб.
800 мм	15 000 — 23 000 руб.

ВНИМАНИЕ! В стоимость работ ГНБ не включены: стоимость труб, подготовка стартового и приёмного котлована, а также шурфовка коммуникаций на объекте.

Варианты закрытой прокладки

Бестраншейный способ прокладки труб используется при проведении разных коммуникационных систем:

• Кабели связи.
• Трубопроводы, транспортирующие нефть, газ и тепловые ресурсы.
• Канализация, а также холодное и горячее водоснабжение.
• Ремонтные работы на определенных участках трубопровода или замена отдельных участков трубы.

Закрытая прокладка трубопровода в настоящее время предполагает много способов исполнения. В частности выделяются следующие варианты:

• Замена устаревших трубных изделий новыми элементами (санация).
• Прокалывание грунта.
• Продавливание грунта.
• Горизонтально-направленное бурение.

Первый вариант (санация) используется при необходимости проведения ремонтных работ или требуется полная замена отдельных элементов трубопровода. Другие варианты подразумевают непосредственную укладку трубных элементов. Бестраншейная прокладка широко распространена, так как указанный способ помогает предотвратить множество проблем, возникающих при открытой укладке трубопровода.

Какие существуют альтернативы

Газоснабжение населенных пунктов, садовых товариществ и предприятий может осуществляться разными способами. Спецификой коммуникаций данного типа является необходимость их защиты от механических воздействий и открытого пламени.

Чтобы удовлетворить этим требованиям, монтаж трубопровода может быть проведен таким способом:

Траншейным. Для укладки магистрали отрывается канава глубиной 100-200 см. На дно котлована укладывается подушка из гравия и песка. От давления при пучении грунта трубы защищаются слоем песка, который насыпается по краям и сверху. После засыпки траншеи проводятся восстановительные мероприятия. Через несколько месяцев может наблюдаться проседание грунта над трассой.

Воздушным. Трубопровод укладывается на стальные опоры или железобетонные блоки. Для обустройства магистрали требуется привлечение тяжелой подъемной и землеройной техники. Трасса прохождения газопровода требует регулярной очистки от травы, кустов и деревьев.

Оба способа влекут временное приостановление движения по дороге, нарушение ее покрытия, плодородного слоя грунта, удаление растений и малых архитектурных форм. Технологии дорогостоящие и продолжительные по времени проведения работ.

ГНБ и ННБ: в чём разница

Итак, рассмотрим, в чём же разница между ГНБ и ННБ. Для начала, дадим определение понятию ННБ. Аббревиатура расшифровывается как наклонно-направленное бурение. Такой метод раскопки скважин применяется больше для добычи полезных ископаемых, например нефть газ или же для геологических раскопок.

Коммуникации таким способом, как правило, прокладывают под руслом рек. Суть наклонного бурения в том, что само бурение предполагает отклонение от горизонта. При этом, первоначальное направление сохраняется, что даёт возможность выполнять буравление под тем же углом, следуя, так сказать, за пластом.

Кстати, направленное бурение широко применяется в создании переходов под землёй для людей или метро. Так как бурение наклонно-направленных скважин допустимо под рекой, страны Европы и США используют этот способ довольно давно.

Технология горизонтально направленного бурения (ГНБ)

Горизонтальное направленное бурение широко применяются при строительстве подземных коммуникаций, таких как: прокладка кабелей связи и электрокабеля, прокладка нефте- и газопроводов, теплопроводов, а также канализации и водопроводов.

Технология ГНБ — горизонтально направленного бурения (анимация 1)

Использование технологии бестраншейного бурения имеет ряд преимуществ и позволяет выполнять работы не только под естественными ландшафтными преградами: реками, озёрами, лесными массивами, но и в густонаселенных городских районах, в том числе под памятниками архитектуры, при наличии уже имеющихся коммуникаций, под железнодорожными путями и т.д. В случае необходимости проведения подземных коммуникаций под такого рода препятствиями, выполняются проколы.

Строительная площадка. Протягивание труб методом ГНБ.

Прокол под дорогой и прокол под железнодорожными путями выполняется по той же технологии, что и другие проколы — методом горизонтально-направленного бурения. Данный вид работ подразумевает выкапывание с обеих сторон приямков — стартового и приемного, что значительно упрощает работы по прокладке подземных коммуникаций. Дорожное покрытие не повреждается и остается в том же виде, что и до начала работ. Нет необходимости разбирать железнодорожные пути и приостанавливать движение поездов и товарных составов.

Для исключения размывания берегов и донных отложений водоемов следует выполнять проколы в обязательном порядке, так как в таких местах выполнение работ традиционным способом невозможны. Прокол под рекой, озёрами и оврагами обоснован в таких экстремальных условиях работы как, высокий уровень грунтовых вод, невозможность экскавации грунта, наличие специфического грунта, твердых пород и т.д.

Работы выполняются с применением профессионального бурового инструмента со специальным локатором. На экране локатора специалист-оператор видит все движения бура под землей и может оперативно реагировать на все изменения траектории его прохода и своевременно сообщить об этом машинисту буровой установки. В случае возникновения препятствий на пути бура: крупные камни, металлические предметы и другие предметы мешающие свободному прохождению буровой головки они легко огибаются, оператору достаточно изменить угол атаки буровой лопатки. Также локационная система выполняет ряд полезных функций без которых нормальное бурение по проложенному маршруту было бы невозможно.

https://www.youtube.com/watch?v=UsWGcCT—RQ Технология ГНБ — горизонтально направленного бурения (анимация 2)

С помощью локационной системы специалист-оператор определяет местоположение буровой головки, температуру зонда, глубину, угол наклона, положение буровой лопатки, а также другие не менее важные параметры. Буровая установка имеет компактные размеры, удобна в эксплуатации за счет неприхотливости, простоты эксплуатации и обслуживания. Глубина бурения скважины составляет от 1 до 30 метров.

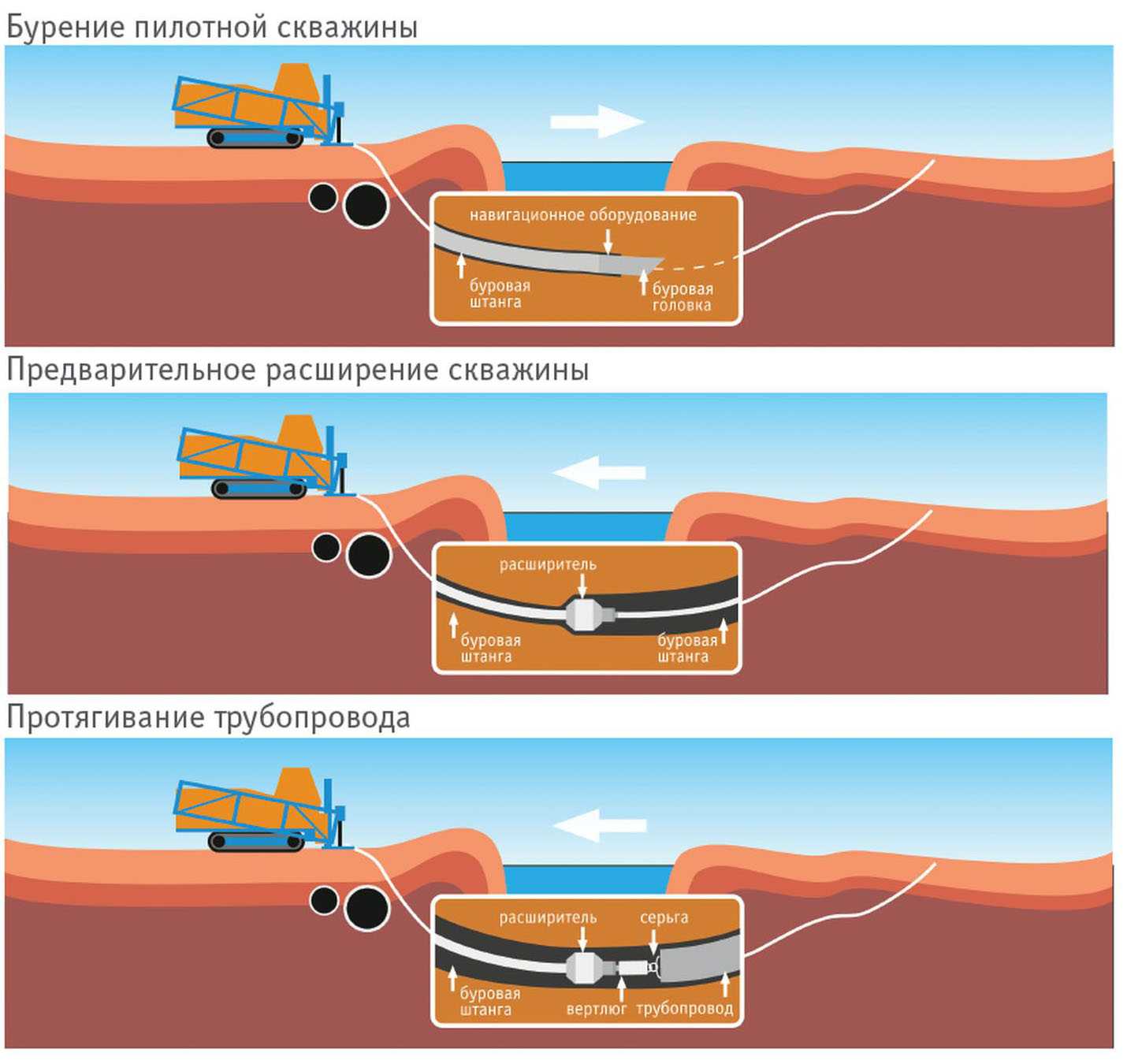

Технология ГНБ имеет четыре этапа:

• подготовительный этап,
• бурение пилотной скважины,
• расширение скважины, затягивание трубопровода или футляра для кабеля в скважину,
• завершающий этап.

Технология бестраншейного бурения и проколов ГНБ экономически выгодна. Исключаются дорогостоящие земляные работы, сокращаются расходы на сотрудников рабочих специальностей, минимизируются расходы на электроэнергию, так как установки полностью автономны. При использовании метода горизонтально-направленного бурения не разрушаются уже проложенные коммуникации, покрытия транспортных магистралей, наземные объекты под которыми проводятся проколы, остаются нетронутыми водоемы, лесные массивы и железнодорожные пути.

Подробнее об услуге горизонтально-направленного бурения, условиях и ценах можно прочитать на нашем сайте, в разделе «Услуги/Производство работ ГНБ»

Также вам может быть интересен следующий материал: Описание технологии бурения методом ГНБ, Подробнее о технологии ГНБ

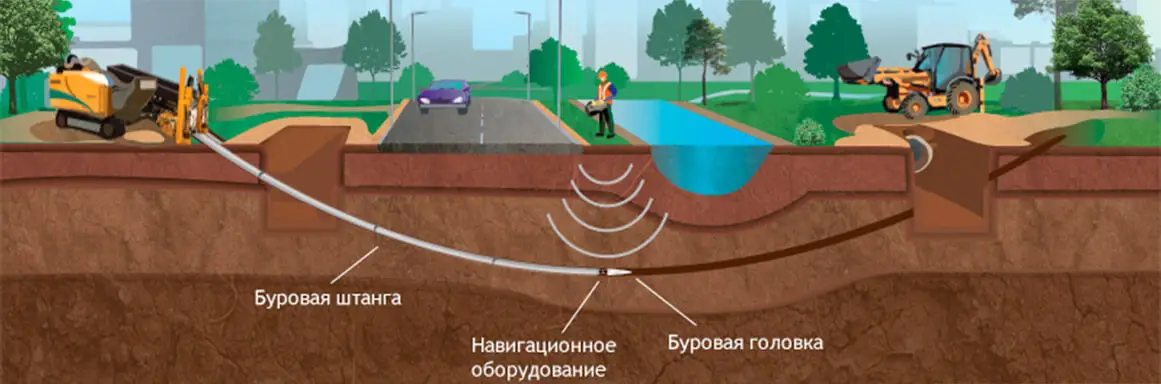

Пилотная скважина

5.1. Сразу после завершения подготовительных работ, можно начинать прокладку труб способом направленного горизонтального бурения. С этой целью буровая установка размещается в нужном месте. Затем необходимо произвести проверку (пробурить пилотную скважину). Сечение этой скважины должно быть приблизительно 100 мм.

5.2. Если возникает необходимость выполнить пилотную скважину для гнб под дорогой либо железнодорожными путями, то продвижение бурового элемента нужно регулировать при помощи системы геолокации. Без использования этой системы либо при ее неработоспособности производить бестраншейные работы запрещается.

5.3. Начальное положение головки бура обычно равняется 10-20 градусов к горизонту. Величина угла должна постоянно уменьшатся в зависимости от глубины погружения. После достижения необходимой глубины для прокладывания трубопровода методом ГНБ выполняется бурение в горизонтальной плоскости. При бурении можно корректировать направление движения бурильного наконечника. Корректировка производится в случае отклонения от заданного направления.

5.4. Метод прокола – проверка положения бура с помощью системы геолокации каждые 3 м. Пройдя определенную точку, головка бура начинает движение вверх, что дает возможность достичь места выхода. Как выход из грунта, так и вход должны быть предварительно рассчитаны и производиться строго под определенным углом.

Достоинства метода и сотрудничества с нашей компанией

Ключевые преимущества бестраншейного метода:

• более низкая стоимость работ в сравнении с прочими технологиями;
• минимальный ущерб для окружающей среды и дорожного покрытия;
• минимизированные риски аварийных ситуаций на проложенных трубопроводах;
• быстрое выполнение работ;
• бестраншейная технология дает возможность выполнять проколы под железной дорогой в Московской области, загруженными магистралями и строениями;
• выполнение при помощи одного бурового комплекса, управляемого всего несколькими специалистами.

В сравнении с рытьем траншей, где грунт изымается по всей протяженности, в случае горизонтального бурения необходимо лишь по одному месту входа и выхода. В результате проведения работ не нарушается дорожное покрытие и ландшафт, проложенные сети и инфраструктура. Также метод ГНБ не доставляет неудобств гражданам, поскольку при таком способе отсутствуют разрытые тротуары, канавы и горы мусора, нет необходимости вывозить грунт. При этом бестраншейная методика позволяет в несколько раз ускорить процесс по сравнению со стандартной методикой путем рытья рвов и котлованов.

Бестраншейная методика позволяет существенно сэкономить финансы и время. Вопрос, сколько стоит прокол под дорогой, Вы можете уточнить у наших менеджеров, обратившись по указанным телефонам. Они также Вас проконсультируют касательно особенностей и прочих нюансов проведения работ.

Какие трубы использовать для канализации под дорогой?

Для канализации используются трубы со сварным соединением звеньев, так как другие варианты стыковки не подходят для конструкции, которая подвергается сильным нагрузкам на растяжение при протягивании в канал.

Диаметр изделий выбирается исходя из специфики сооружения. Так, для частного дома достаточно канализации из труб 100-110 мм, а девятиэтажного дома прокладывается магистраль с сечением 200 мм. Чтобы отвести стоки из микрорайона, выбираются изделия 300-400 мм, с длиной 1 звена 12 м. Труба уклон должна иметь 2-3º для обеспечения эффективного отвода стоков и предотвращения засоров.

Лучшим материалом для обустройства канализационных систем считается сшитый полиэтилен. Изделия имеют диаметр 110-1420 мм, при длине 1 секции 2-12 м. Стыковка проводится путем сварки, швы отличаются прочностью и монолитностью.

Сталь имеет высокую прочность и гибкость. Стальные трубы свариваются по мере их затягивания в скважину. Недостатком материала является неустойчивость к коррозии. Срок службы канализации из черного железа составляет 25-50 лет в зависимости от его качества и условий эксплуатации.

Оснащение строительной площадки перед началом гнб прокола

3.1. Прежде чем начать основные работы по строительству обязательно проводится подготовка:

• подземные коммуникации, обнаруженные в зоне работ, обязательно вскрывают шурфами. Это выполняется для выяснения глубины их закладки. Затем они отмечаются предупредительными знаками;
• зоны работ огораживаются стандартным забором, с одновременной установкой необходимых дорожных знаков;
• расчищается полоса вдоль трассы, сопровождаемая вырубкой и пересаживанием зеленых насаждений, в случае наличия таковых.
• прокладываются временные подъездные и внутренние дороги;
• создаются общеплощадочные склады;
• стройплощадка обеспечивается водоснабжением и противопожарным инвентарем, средствами сигнализации и связи.

3.2. Строительные механизмы монтируются на выровненном устойчивом основании, которое не должно иметь уклон более допустимого по техническому паспорту. Рядом с выступающими частями строительных механизмов надо оставлять свободный проход, как минимум,1 м в ширину.

3.3. Строящийся котлован обязательно огораживается перилами высотой не меньше 1,1 м. В темноте ограждение должно быть освещено.

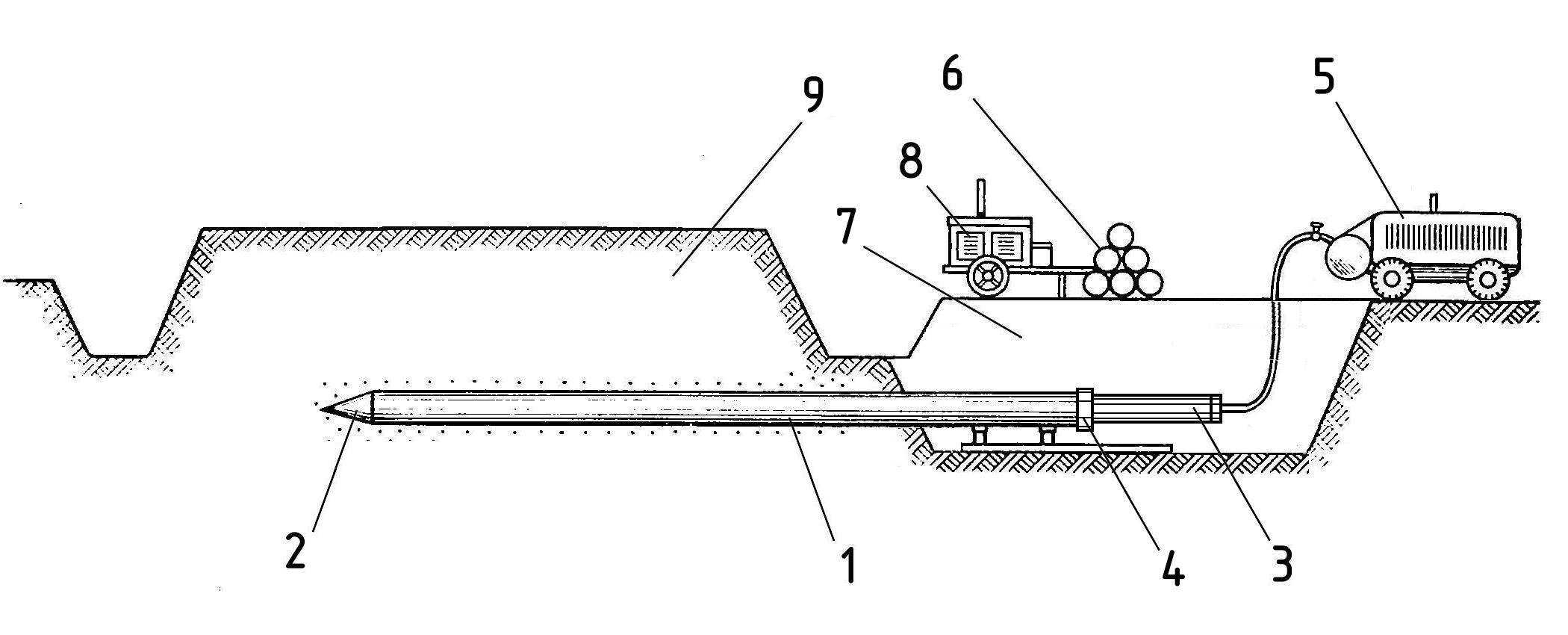

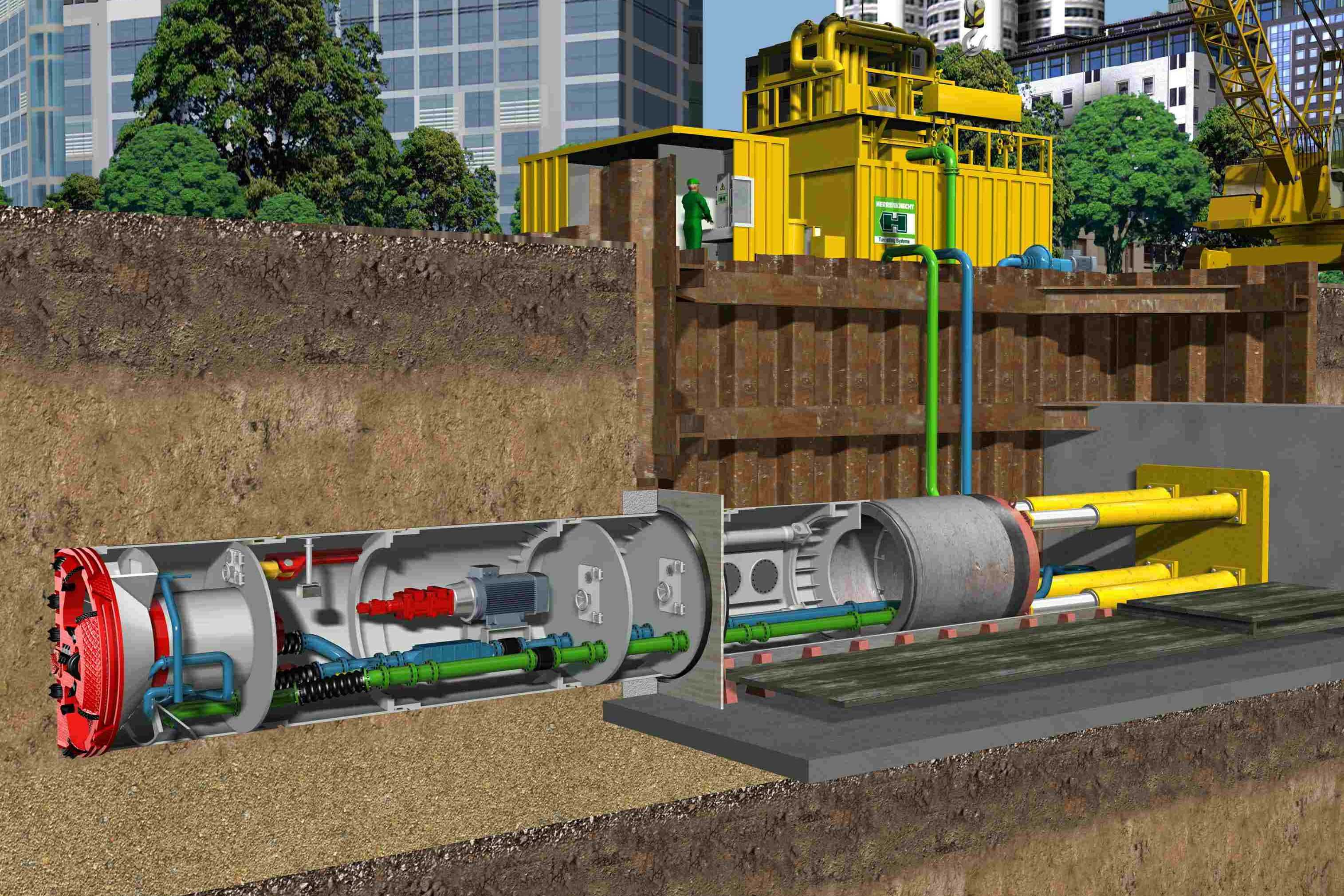

Метод продавливания грунта

Проведение трубопроводов бестраншейным способом также предполагает использование метода продавливания грунта. Этот вариант более эффективен при укладке стальных труб большого диаметра, до двух метров. Процесс аналогичен методу прокалывания, но продавливание выполняется открытым концом. Образующуюся в результате землю удаляют.

Необходимая степень усилия для продавливания создается гидравлическими домкратами, установленными по всей окружности трубы. Работы такого типа можно проводить на грунте с большим содержанием глины, суглинков и песка. Оптимальная величина диаметра используемых труб может лежать в пределах от 60 см до 172 см. Прокладывать трубопроводы продавливанием грунта можно на участках шириной не более 100 метров. Таким методом часто укладывается труба в канаву на заезд, так как это достаточно эффективный способ.

Продавливание грунта выполняется следующим образом:

• Вначале необходимо вырыть котлован.
• Затем устанавливается упорная стена, на которой крепятся домкраты.
• Соединяют один конец трубы и домкраты, расположенные на стене. Другой конец остается открытым.
• Усилия, создаваемые домкратами, переходят на трубу, ее свободный конец вдавливается в слой грунта.
• Движение детали в грунте приводит к образованию внутри земляного столба. Его удаляют с помощью лопат, имеющих длинную и короткую рукоятку, а также используя ударные пневматические приспособления.

Организация и технология выполнения работ

Все услуги ГНБ делятся на четыри способа закрытой прокладки труб:

• санация — замена старых участков трубы новыми элементами;
• продавливание почвы;
• прокалывание почвы;
• горизонтально направленное бурение

Санация с помощью установки ГНБ — выгодная альтернатива рытью траншей. Как и при ГНБ, работы проходят оперативно, наземные препятствия не мешают, не надо тратить время и деньги на восстановление ландшафта.

Санация используется при реконструкции старых элементов. Остальные методы применяются для укладки нового трубопровода.

ГНБ удобно применять вблизи естественных и искусственных водоемов, в природных охраняемых зонах, под автострадами.

Успех прокладки труб безтраншейным способом зависит от предварительной подготовки. Сначала изучают состав почвы, чтобы выбрать подходящую технику. Для разных видов грунта применяют разные буры.

Перед началом работ готовят проектную документацию. На участке у рабочих должны быть все инструкции. За безопасностью и качеством следит руководство и инженеры строительной организации.

Поэтапное выполнение ГНБ

Процесс бурения требует внимательного отношения, контроля, соблюдения технологических особенностей на каждом этапе.

Подготовительные работы

Перед прокладкой подземных коммуникаций ландшафт и оборудование необходимо подготовить:

1. Оборудование площадки для буровой машины универсального размера 10х15 м;
2. При необходимости – подготовка объездного пути для машины;
3. Установка бурильного оборудования и пилотной штанги непосредственно в месте входа в почву бура;
4. Фиксация инструмента с помощью анкеров на ровной площадке во избежание смещения или подвижности при ГНБ;
5. Регулировка инструмента по углу наклона с помощью расширителя, выравнивание головки бура для ровного входа в почву;
6. Отладка радиосвязи между членами бригады;
7. В котлованах оборудуется дополнительное отведение для бентонитовой жидкости и грунтовых вод, если их будет слишком много.

На стадии подготовки важно просчитывать местоположение уже существующих трубопроводов, чтобы не повредить их во время земляных работ. При монтаже установок для замеса бетонита и бурения необходимо выдерживать дистанцию между ними, минимальное расстояние составляет 10 м. Перед прокалыванием следует изучить состав почвы, подбирать соответствующий инструмент для успешного прохода головки бура сквозь грунт

Всю локацию проведения работ, где установлены специальные устройства, а также в месте выхода бура, ограждают желтой предупредительной лентой

Перед прокалыванием следует изучить состав почвы, подбирать соответствующий инструмент для успешного прохода головки бура сквозь грунт. Всю локацию проведения работ, где установлены специальные устройства, а также в месте выхода бура, ограждают желтой предупредительной лентой.

Прокладывание трубопровода и других коммуникаций

После проведения подготовительных работ, приступают к ГНБ:

1. Прокладывается пилотная скважина с сечением 10 см;
2. Отладка оборудования, регулировка наклона головки бура на 10 – 20° относительно линии горизонта;
3. Прохождение бура с проверкой траектории через каждые 3 м и корректированием направленности инструмента;
4. Расширение пилотное скважины: первоначальный инструмент вынимается из прокола, заменяется на расширитель;
5. Полное проведение расширителя сквозь образовавшийся канал с постоянным корректированием движения.

При ГНБ обязательно использование бурильного раствора. В функции состава входит размягчение почвы для простейшего прохода инструмента сквозь нее.

Важно учитывать возможность осыпания грунта. Для исключения нарушения технологии проведения коммуникации необходимо соединять все части труб между собой надежно, чтобы давление почвы или осыпающиеся фрагменты не нарушили их целостность

Плюсы и минусы технологии

Прокладка трубопровода методом рытья траншеи имеет большой недостаток — нарушается целостность грунта, уничтожается дорожное покрытие и растительность. Метод ГНБ позволяет сохранить верхний плодородный слой почты и все, что на нем находится. К тому же, это дешевле и не требует длительной подготовки.

Асфальт после работ остается целым, не нужно укладывать его заново и восстанавливать дорогу. Не нужно перекрывать автомобильное движение и создавать трудности для пешеходов.

Другие плюсы метода ГНБ:

• сжатые сроки проведения работ;
• низкая стоимость;
• безопасность для экологии;
• минимальные затраты труда рабочих;
• безопасность для рабочих;
• возможность проведения работ в любое время года.

Прокладка труб на коротких участках таким способом не требует привлечения тяжелой техники. Такой способ стоит в два раза дешевле за счет экономии времени и денег на использование техники. Т.к. не нарушается верхний слой земли, нет необходимости его восстанавливать, ремонтировать асфальт, высаживать растения.

Недостатком метода горизонтального бурения является необходимость качественной геологической разведки. Под каждый тип грунта подбирается бур. Если он был выбран неправильно, придется начинать работу сначала. Еще одной проблемой может стать наличие старых труб в месте бурения, чего не учли специалисты. Неудачное бурение также является следствием неудачно вырытых котлованов, что ведет к порче оборудования и труб.

Неопытность персонала приводит к поломкам техники. В результате увеличивается срок бурения и конечная стоимость прокладки трубопровода. Поэтому самое главное — это правильный выбор специалистов.

Метод ГНБ позволяет прокладывать трубы под дорогой с использованием только ручного труда. Перед началом работ по обе стороны дороги роют котлованы. Потом применяется только цилиндр и штанга с возможностью наращивания. В результате удается сэкономить время и бюджет.

Назначение и основные достоинства метода ГНБ

Метод ГНБ предоставляет возможность прокладки и обустройства инженерно-технических коммуникации при повышенной плотности застройки, преодолении естественных преград. Технология может применяться при необходимости проведения геологоразведки и добыче ископаемых.

Горизонтально-направленное бурение имеет смысл использовать в тех ситуациях, когда требуется прокладка инженерно-технических сетей под руслом рек, дном водоемов, автобанами и ж/д коммуникациями.

ГНБ применяется при монтаже:

• водопроводов и канализационных систем;
• нефте- и газопроводных магистралей;
• кабельных сетей.

ГНБ эффективно при работах в нескальных грунтах, в которых устойчивость стенок скважины обеспечивается буровым раствором.

Достоинством метода является то, что при использовании установки для бурения можно оперативно выполнять прокладку труб и футляров для кабельных и других инженерных сетей. Применение установок дает возможность сделать туннельный проход под твердым дорожным покрытием, обойти встречающиеся природные препятствия и создать траекторию, которая имеет любую конфигурацию в пределах изгиба используемых при буровых работах штанг.

При этом нет необходимости перекрывать движение на ж/д и автотрассах, останавливать наземный транспорт. Благодаря установкам ГНБ нет необходимости снижать уровень высоких грунтовых вод и монтировать опалубки и крепы.

Также достоинством этой методики прокладки инженерно-технических коммуникаций является отсутствие необходимости использования большого количества рабочей силы и тяжелой спецтехники.

Технология не требует применения внешних источников энергии, что обусловлено полной автономностью буровых установок. Прокладка коммуникаций не нуждается в работах, направленных на снижение повышенного уровня грунтовых вод.

Использование метода ГНБ при прокладке водопровода

Прокладка водопровода методом ГНБ представляет собой процесс, включающий нескольких этапов. Все начинается с получения задачи и составления проекта. Его необходимо согласовать с многочисленными инстанциями, в зоне ответственности которых будет проходить скважина и располагаться строительная площадка.

После утверждения проекта начинается бурение скважин, которое проводится в такой последовательности:

1. Рекогносцировка на местности. Обустройство подъездных дорог, выставление предупреждающих знаков и ограждений.
2. Отрывка котлована. В зависимости от габаритов установки ГНБ его глубина может составлять 2-10 м. На дно ямы укладываются железобетонные плиты, при необходимости проводится укрепление стен.
3. Подвоз и приведение в рабочее состояние техники горизонтального бурения. Установка генератора и топливных баков, бытовки и биотуалета.
4. Запуск оборудования, бурение пилотной скважины. Контроль траектории проходки осуществляется с помощью навигационных датчиков, закрепленных в буровой головке.
5. Установка на штангу расширителей. Увеличение диаметра скважины до нужных параметров. Обработка канала буровым раствором, который создает на его стенках твердую корку, предотвращающую деформацию и обрушение.

На заключительном этапе в месте выхода колонны на поверхность к ней цепляется трубопровод и затягивается в скважину.

Подготовительные работы

На этапе подготовки определяется зона прокладки магистрали, точка входа и выхода обозначается навигационными знаками, смонтированными в прибрежной зоне. Знаки запрещают проведение работ по углублению фарватера и не допускают временной или постоянной швартовки маломерных судов. Траектория маршрута заносится в документацию и отображается на картах, что впоследствии исключает риск проведения работ, в ходе которых возможно повреждение нитки трубопровода, залегающего в грунте.

Затем необходимо определить диаметр трубы и собрать монолитную магистраль. Длина отрезка соответствует протяженности канала под дном водоема, внутренний объем трубопровода заполняется водой, а на кромках устанавливаются торцевые заглушки. Труба укладывается на свободной площадке на одном из берегов, допускается изгиб магистрали змейкой или в виде буквы S. Перед стартом работ проводится промер глубин и анализируется состояние грунта. Перемычка между дном и каналом должна предотвратить прорыв используемого в ходе работ бурового раствора в водную среду.

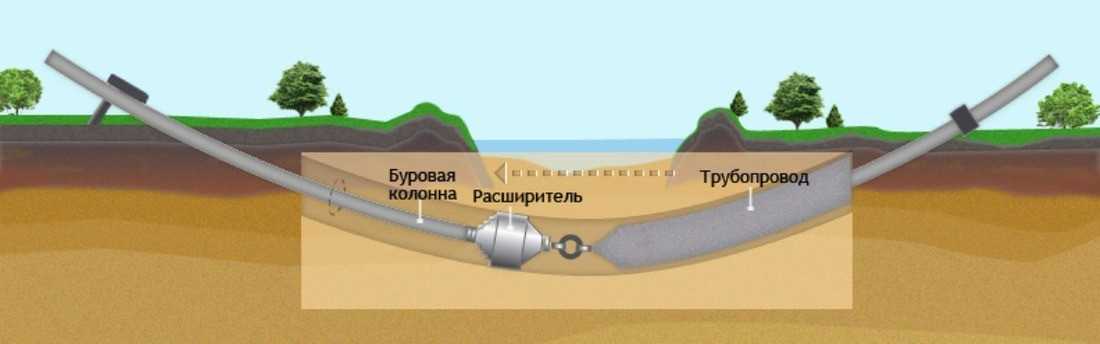

Расширение

На следующем этапе прокладки труб под дорогой необходимо провести расширение пилотного канала. Для этого производится демонтаж бурильной головки, а на её место устанавливают специальное устройство — риммер. Риммер — это конструктивный элемент, используемый при прокладке труб методом ГНБ, который выполняет функцию расширения пилотного канала. Стоит отметить, что риммер является расширителем обратного действия (он протягивается от выхода канала к его входу).

С учётом технологии бурения ГНБ, чтобы достичь необходимых показателей диаметра, расширение выполняется от одного до нескольких раз. Количество расширений зависит от того, каким диаметром должна обладать будущая скважина.

Горизонтальное бурение может выполняться и в тяжёлых условиях (плохая почва, обилие помех на пути бура и т. д.). В таком случае работы по расширению скважины выполняются до того, как в канал будут проложены необходимые коммуникации. Кроме этого, стоит отметить, что все работы должны выполняться с использованием охлаждающей жидкости. Это связано с тем, что геолокационная аппаратура является очень чувствительной к повышенным температурам. Прокол дороги — серьёзное мероприятие, которое должно быть продумано от начала и до конца.

Существует ещё один важный фактор, который стоит предвидеть — осыпание грунта. Прокол под дорогой методом ГНБ должен также учитывать то, что перед началом протягивания пластиковых или металлических труб в скважину их необходимо соединить. Конструкция должна быть надёжно соединена, иначе могут возникнуть проблемы. Далее при выключенном бурильном оборудовании выполняется стыковка кольцевого расширителя со штангами. Затем через вращающийся вертлюг стыкуют необходимую коммуникацию. Для стыковки потребуется специальный переходной элемент или другое возможное устройство.

Готовый канал должен быть шире трубы примерно на четверть

Если показатели давления внутри канала большие, то тогда бентонитовый раствор равномерно заполняет пространство между наружной стенкой трубы и внутренней стенкой скважины. После того как бентонитовый раствор затвердеет, исключается просадка почвы.

Подготовительный этап — согласование проведения гнб прокола на участке.

1.1. Заказчик, прежде чем начнутся работы, связанные с прокладыванием трубопровода гнб , передает по документам непосредственным исполнителям створы подземных переходов, которые закреплены геодезическими знаками с нужным числом реперов в границах территории производимых работ. Ось трассы во время нанесения ее в натуру укрепляется специальными знаками, привязанными к постоянным объектам.

За три дня до начала работ по технологии гнб заказчик приглашает представителей организаций, которые эксплуатируют объект и согласовывает со всеми владельцами коммуникаций и сооружений участки бестраншейной прокладки, оказывающиеся в зоне работ.

1.2. Подрядчик производит контрольный осмотр рабочей площадки на наличие риска, вернее, его отсутствие, например, указатели на подземный кабель, крышки люков, распределительные шкафы, водяные либо газовые счетчики, наружные коммуникации рядом с объектами. Проведение охранных действий, если они предусмотрены проектом, а также уточнение проектного профиля бурения скважины.

1.3. Закупка труб предназначенных для ГНБ, диаметра обозначенного по схеме. Для прокладки трубопровода методом ГНБ приобретаются трубы полиэтиленовые с синей полосой для водопроводных систем или напорной канализации, либо без полос технические, с утолщенной стенкой для прокладки кабеля методом гнб под землей, так как возрастает давление извне.Изоляционные свойства будут потеряны при разрыве трубы.

Приобрести трубу для прокладки кабеля методом ГНБ можно на нашем сайте, отправив заявку. Мы вам перезвоним, либо Вы можете позвонить по телефону

Плюсы и минусы технологии

Технология имеет ряд преимуществ:

• восстановительные работы проводятся в минимальном объеме;
• согласовывать проекты с различными инстанциями не обязательно;
• секции прокладываются быстро;
• грунт, как и растущие на нем растения, при бурении не повреждаются;
• при прокладке магистрали подземные коммуникации не затрагивают;
• нет необходимости привлекать большое количество рабочих и специальную технику.

Существенным минусом технологии считают временные затраты. При горизонтальном бурении техника часто выходит из строя. Причиной поломки может послужить непрофессионализм рабочих. Монтаж газопровода можно осуществлять вне зависимости от времени года.
