Безопасен ли полотенцесушитель из полипропилена, сделанный своими руками?

Анатомия полипропиленовых труб

Внешне существующие разновидности (ПП) труб практически не отличаются друг от друга. Но при детальном изучении можно найти отличия в строении стен. Эти особенности влияют на области использования и характеристики монтажа полипропиленовых труб.

Классификация ПП материала

Эксплуатационные характеристики труб и параметры сварного шва зависят от технологии производства материалов. В зависимости от сырья различают такие группы ПП, как:

1. PPH. Это однослойный продукт на основе гомополипропилена, востребованный для обустройства промышленных водопроводов или систем холодного водоснабжения.
2. Частей на миллиард Они имеют однослойную структуру и изготовлены из блок-сополимера. Предназначены для организации водоснабжения или отопления помещений. Может транспортировать горячую воду, подогретую до +70°C.
3. Однослойный материал PPR. Из этого варианта изготавливают трубы для систем водоснабжения или отопления с максимально допустимым температурным показателем +70°С
4. ППС Специализированный тип полипропилена с огнезащитными свойствами. Диапазон рабочих температур до +95°C.

При 80 градусах армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные — на 12 мм/м

Также в продаже есть многослойные конструкции с армированным покрытием. Отличаются дополнительной алюминиевой оболочкой, подавляющей температурное расширение, что делает сантехнические работы безопасными и долговечными. Перед пайкой снимите верхний полимерный слой и алюминиевое покрытие.

Как выглядит маркировка?

Менеджеры магазинов должны знать этикетку, даже если она на другом языке и в другом порядке.

Чтобы обустроить водопровод из полипропилена своими руками, необходимо приобрести соответствующую конструкцию в строительном гипермаркете

Для этого важно ознакомиться с некоторыми маркировками и символами

Для бытовых целей принято использовать 4 типа труб с разными значениями PN:

1. PN10 — разрабатывается HVS.
2. PN16 – востребован в организации горячего и холодного водоснабжения.
3. PN20 – такие трубы подходят для работы с системами горячего водоснабжения и отопления.
4. PN25 – полипропиленовая труба негорючего типа, которую можно использовать при обустройстве систем отопления.

Представители этой группы отличаются увеличенной линейной длиной, поэтому имеют армированное покрытие или стекловолокно. Наличие такой защиты снижает расширение при термическом воздействии.

Продаваемые на рынке полипропиленовые конструкции могут отличаться по цвету. Наиболее распространены белые и серые модели. Однако оттенок поверхности не влияет на качество и прочность.

На конструкции также наносятся специальные планки, определяющие сферу их применения. Модели для холодного водоснабжения обозначены синим оттенком, горячего – красным. Также есть универсальные варианты с оранжевым цветом. Другие бренды контролируются разными торговыми марками и ставят красную маркировку на продукцию для систем отопления и горячего водоснабжения.

Внешний вид и внутренняя структура

Чтобы снять фаску с армированной полипропиленовой трубы, купите бритву.

Хорошие полипропиленовые трубы характеризуются круглой формой среза при одинаковой толщине стенки и армированном покрытии. Любые разрывы или признаки деформации недопустимы.

Внутренняя структура включает 3 отдельных слоя:

1. Интерьер.
2. Внешний.
3. Средний.

Первый и второй слои выполнены из полипропилена, а последний слой – из алюминия или стекловолокна. Качественная конструкция имеет гладкую поверхность без дефектов.

Как подключать сушилку

Есть различные варианты подключения полотенцесушителей из полипропиленовых труб:

• боковое или диагональное соединение с подачей теплоносителя сверху основано на естественной циркуляции (диаметры должны полностью совпадать, сужение в стыковочных узлах нарушит нормальную работу);
• нижнее с подводом горячей воды в нижней части совмещает естественную и принудительную циркуляцию (работает менее эффективно и требует установки крана Маевского для спуска воздушных пробок).

Верхний отвод полотенцесушителя должен располагаться ниже точки подключения, а нижний – выше точки выпуска. Подводящая труба должна располагаться под небольшим уклоном (3–30 мм на метр). Нужны шаровые запорные устройства на три четверти дюйма, а максимальное удаление от стояка не может превышать 4,5 метра.

Важные подробности установки полотенцесушителя

К сожалению, на полотенцесушители из пропилена редко устанавливают кран Маевского (система для выпуска воздуха). Поэтому при первом заполнении водой внутри может появиться воздушная пробка. Чаще всего воздух скапливается в угловых стыковочных узлах. Домашние мастера нашли выход: в угловой соединительный узел вкручивается саморез, который немного ослабляют, если нужно спустить воздух, а затем снова затягивают. Решение оригинальное, но довольно опасное. Со временем в этом месте может появиться протечка, а при скачках давления есть опасность порыва.

Между отводами полотенцесушителя рекомендуется устанавливать байпас – перемычку, благодаря которой ко всему оборудованию подходит вода одинаковой температуры (за счет разделения входящего потока). На перемычке и на участке трубы до нее нельзя устанавливать запорный кран, это замедлит циркуляцию и уменьшит напор воды у соседей. Запорную аппаратуру устанавливают на выходе и входе сушилки.

В зависимости от диаметра, расстояние от стены до змеевика колеблется от 3,5 до 4 см (диаметр 2,5 см) до 5–7 см (больше 2,5 см).

Полипропилен, особенно его армированная модификация, хорошо подходит для работы с горячей водой. Его можно использовать для систем отопления и ГВС. В продаже есть готовые полотенцесушители из полипропилена. Опытный мастер знает все подводные камни их установки и сборки. Если у вас нет практики работы с трубами из полипропилена и недостаточно знаний в области сантехники, опасно самостоятельно изготавливать и устанавливать конструкцию. В лучшем случае вы получите неработающую сушилку, в худшем – зальете горячей водой свою ванную и затопите соседей.

Прежде чем покупать устройство для сушки белья, вы должны определиться с его непосредственным предназначением. И только тогда вы определитесь с его формой: змеевик, лесенка или другой декоративный вид. Полотенцесушитель может выполнять исключительно практичные функции.

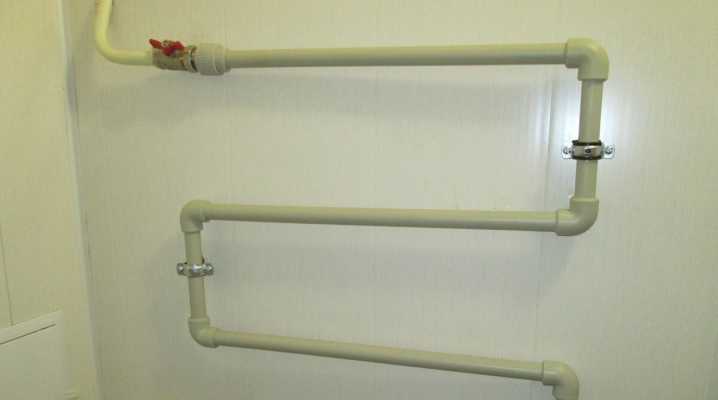

Полотенцесушитель из полипропилена.

Затем подумайте над материалом изготовления, его цветом и непосредственным местом монтажа. Место для устройства лучше всего подготовить заранее, во время ремонта. Исходя из предназначенного пространства, выбирайте полотенцесушитель соответствующих размеров.

Полотенцесушители из полипропилена отличаются большим выбором размеров и форм. Подобный материал легко покрасить, тем самым подогнать его цвет под дизайн ванной комнаты.

Среди всего разнообразия форм, наибольшей популярностью среди потребителей пользуются лесенка, петли или змеевик. Именно подобные формы выделяются привлекательностью и практичностью. Они прекрасно вписываются в интерьер и выгодно подходят для ежедневной сушки мелкого белья.

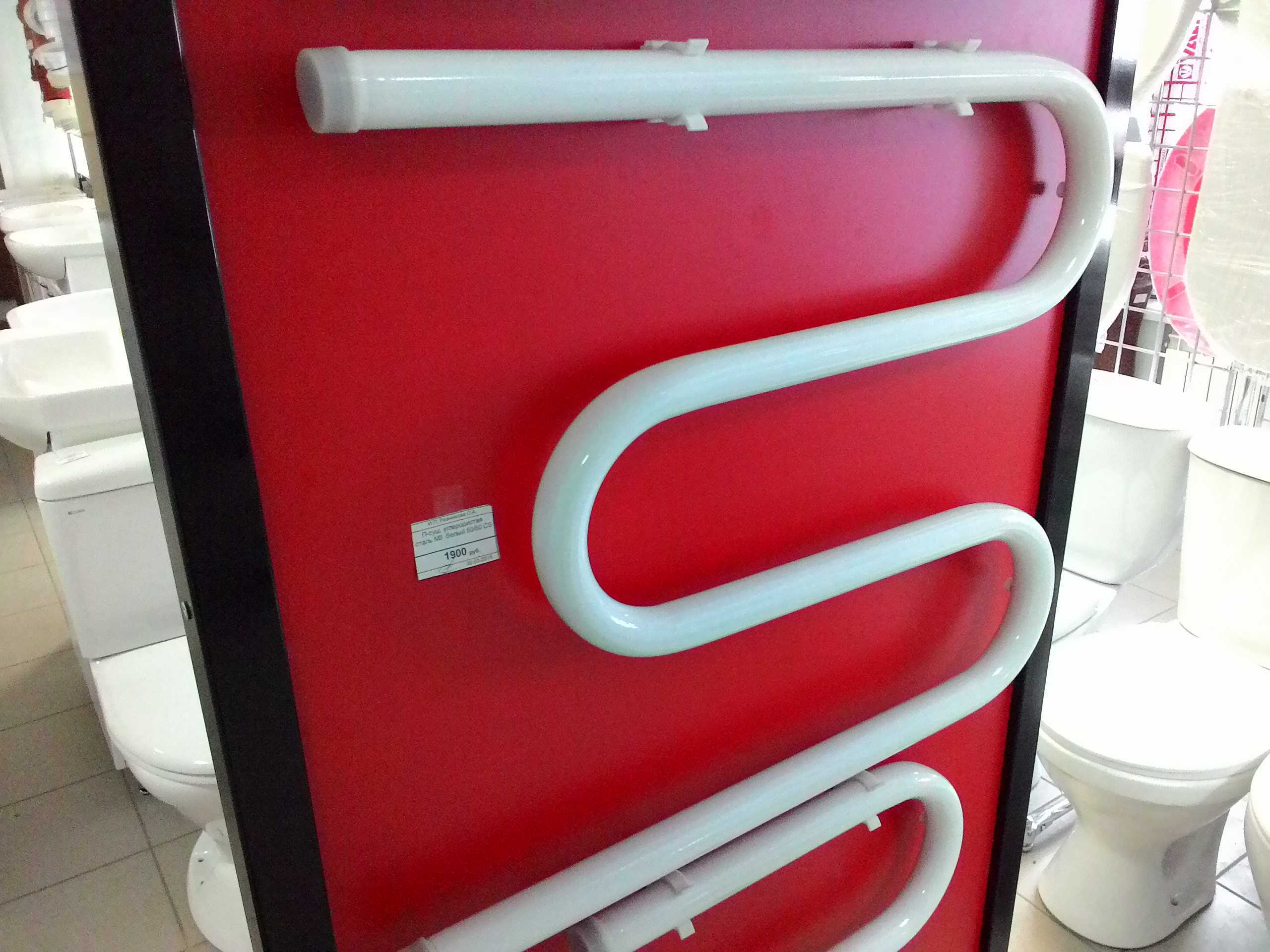

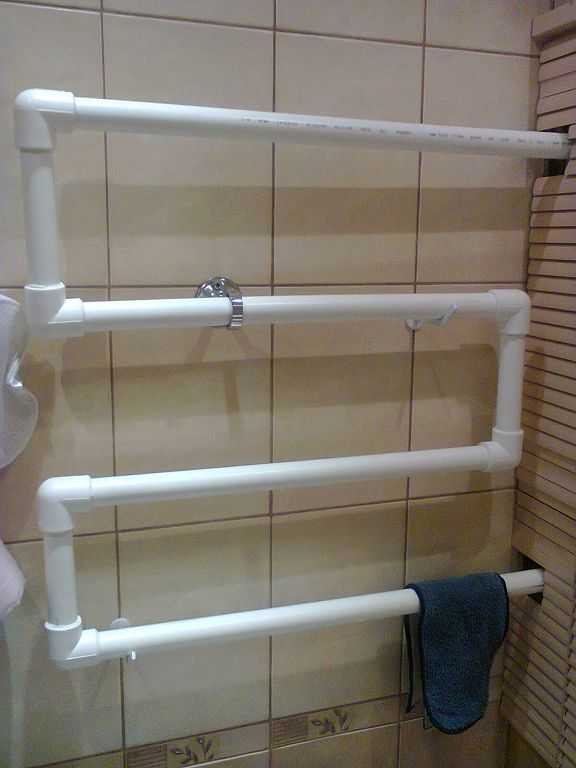

Змеевик из полипропилена. Подобная модель универсальна – подходит как для квартир, так и для частных домов. Чтобы установить полотенцесушитель в виде змеевика в квартире, специалисты рекомендуют приобретать сушку диаметром не менее 20 мм. Именно таким диаметром обладают стояки в многоквартирных домах.

Чтобы провести подключение сушки в частном доме, приобретайте устройство диаметром 25 мм. Возможно, понадобится и меньший диаметр, чтобы не ошибиться, узнайте заранее размеры труб в доме.

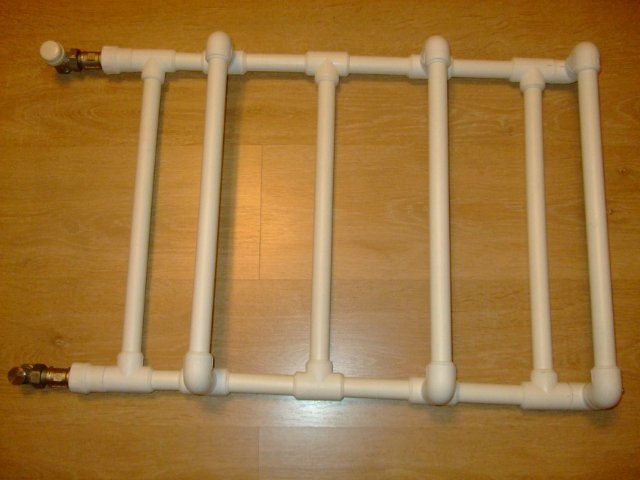

Лесенка из полипропилена. Очень часто полотенцесушитель в виде лесенки потребители приобретают для обогрева всей ванной комнаты, выбирая изделия с большим количеством реек. Также производители предлагают нам специальные устройства с увеличенной мощностью, предназначенные для обогрева помещения.

Для монтажа в квартире, специалисты рекомендуют выбирать диагональное подключение, для установки в доме – нижнее.

Установка полотенцесушителя.

Установка полотенцесушителя

Монтаж устройства производится в несколько этапов:

</ol></ol></ol></ol></ol>

• подготавливается разводка воды для полотенцесушителя;
• устанавливается устройство.

Подготовка труб

Перед монтажом устройства на выбранное место необходимо предусмотреть трубы для снабжения полотенцесушителя водой. Как уже говорилось ранее, воду можно подвести:

• от системы отопления квартиры;
• от системы горячего водоснабжения.

Чтобы подводящие трубы не портили интерьер ванной комнаты, их можно убрать. Как спрятать трубы от полотенцесушителя? Есть два способа:

</ul></ul>

1. уложить трубы в стену, в специально подготовленную для них нишу, образованную методом штробления;

Укладка труб внутрь стены

1. закрыть трубы конструкцией из гипсокартона. Для этого необходимо соорудить из металлических профилей специальный каркас, который будет служить основой будущего короба.

Специальный короб для скрытия труб

И при штроблении, и при обустройстве короба окончательная отделка помещения производится выбранным материалом.

Монтаж полотенцесушителя

Установка и подключение устройства для сушки полотенец производится следующим образом:

1. на выбранное место наносится разметка для креплений;

Начальный этап установки

1. просверливаются отверстия нужного диаметра. Если сверловка производится по керамической плитке, то необходимо производить процедуру сверлом с копьевидным наконечником;
2. обустраивается соединение полотенцесушителя с трубой. При фиксации резьбовых фитингов нельзя забывать о герметизации, которую можно сделать льняной нитью или ФУМ лентой;

Соединение устройства с трубами

1. устройство фиксируется болтами, расположенными на крепежных элементах.

Крепление устройства к стене

1. производится проверка работоспособности устройства. Для этого необходимо заполнить полотенцесушитель водой и проверить герметичность резьбы и сварных швов.

Процесс установки полотенцесушителя подробно рассмотрен на видео.

Имея набор необходимых инструментов и определенные навыки работы со сваркой, изготовить полотенцесушитель можно самостоятельно. Это способствует разработке уникального дизайна устройства и экономии денежных средств.

</ol></ol>

Полотенцесушитель уменьшает влажность в ванной, отлично сушит нательное белье и подогревает халаты и полотенца, делая гигиенические процедуры еще более комфортными. Поэтому отсутствие такого оборудования приводит к существенному снижению комфорта пребывания в доме. И в этой статье мы расскажем вам о самостоятельном изготовлении водяных и электрических полотенцесушителей, а равно и о процессе монтажа или переноса такого оборудования на другую плоскость.

Функциональная нагрузка

Полотенцесушитель представляет собой систему труб, расположенную на стене ванной комнаты. Название говорит само за себя: на этом оборудовании очень удобно сушить полотенца. Впрочем, этим его функциональность не ограничивается. Существует как минимум три направления, в которых жизнь становится комфортнее благодаря данному изделию:

• поддержание комфортной температуры в помещении. Внутри полотенцесушителя циркулирует горячая вода. Система труб сделана из металла, благодаря чему передача тепла в окружающее пространство происходит очень активно. За счет этого воздух в ванной комнате нагревается. В теплом помещении комфортно находиться и принимать различные водные процедуры.
• контроль уровня влажности. Благодаря тому же повышению температуры в помещении просыхание поверхностей происходит быстрее, а значит, есть реальный шанс противостоять появлению плесени и грибка. Да и в целом декоративная отделка пола, потолка и стен чувствует себя в таких условиях гораздо лучше,
• возможность сушить белье. Не полотенцами едиными жив человек, а потому и вариантов использования нагретых труб у него множество. Например, если в семье есть совсем маленький ребенок, то пачканье пеленок происходит гораздо быстрее, чем заворачивание в них младенца. Чтобы не запасаться горами сатина и фланели, можно по ходу дела стирать испачкавшееся и сразу его сушить. Вот тут-то и пригождается каждое дополнительное место, способное выполнять роль сушки. Полотенцесушитель с этим отлично справляется.

Как видите, наличие этого оборудования в ванной комнате — вопрос не только удобства, но и функциональности. Но чтобы по максимуму получить желаемый результат, необходимо изначально определиться с тем, какая именно модель подойдет под конкретно ваши потребности.

Конструктивные особенности змеевиков

Еще 5-7 лет назад в строительных магазинах не было такого ассортимента крепежа для радиаторов, поэтому держатель представлял собой простой металлический крюк, зафиксированный в стене.

К сожалению, такой монтаж не мог похвастаться надежностью. В сегодняшних реалиях оптимальным крепежным элементом являются кронштейны

. Они состоят из следующих элементов:

• Крепежная полка (шильдас отверстиями для саморезов) – в основании змеевика реализована специальная полочка, непосредственно которой производится монтаж к стене (например, саморезами на плитку). Для максимально надежной фиксации в каждую полочку загоняют по 2 самореза.
• Ножка для полочки – с одной стороны ножка имеет кольцо фиксации полотенцесушителя, а другая сторона прочно соединена с крепежной полочкой. Высота ножки – не более 5 см и этого вполне хватает для того, чтобы прочно закрепить полотенцесушитель к стене. В редких случаях (особенно для малогабаритной ванны) можно выбрать крепление с телескопической ножкой, которое можно укоротить или удлинить.
• Кольцо фиксации – кольцо фиксируется на трубе устройства, чтобы исключить его люфт.

Тяжелые змеевики и дизайнерские модели требуют установки дополнительных точек крепления на стену, чтобы равномерно распределить вес. Элементы крепежа могут быть 28, 32, 38 мм и зависят от диаметра трубы.

Изготовление электрического полотенцесушителя

Для изготовления такого вида радиатора нужно приобрести в магазине или на рынке готовый водяной полотенцесушитель.

Для работы также понадобятся:

1. ТЭН электрический для полотенцесушителя мощностью минимум 110 Вт и внешней резьбой ½ дюйма. Желательно, чтобы у него присутствовал регулятор температуры.
2. Заглушки с внешней резьбой ½ дюйма — 2 шт.(если радиатор покупной и не планируется подключение его к системе отопления).
3. Один кран Маевского с внешней резьбой ½ дюйма.
4. Пакля для обеспечения прочного резьбового соединения.

Порядок работ

Рассмотрим изготовление электрического радиатора на примере полотенцесушителя в виде лесенки.

1. В одну из стоек сверху и снизу вкручиваем заглушки.
2. В нижнее отверстие другой стойки вставляем и крепим электрический ТЭН.
3. С помощью лейки наливаем воду в электросушитель доверху через оставшееся отверстие и закручиваем в него кран Маевского.
4. Подключаем полотенцесушитель в розетку, проверяем нагрев и отсутствие утечек воды. Если подтекания нет, то можно смело переходить к монтажу радиатора на стену в ванной.

Изготовление электрического полотенцесушителя

Монтаж

После того как конструкция была собрана, настало время ее подсоединить к стене. Данный процесс осуществляется по следующему алгоритму.

• Сначала перекрываем подачу воды. Производим демонтаж старого приспособления. Если оно прикреплено при помощи соединения резьбового типа, то следует произвести откручивание и снятие. А если труба и полотенцесушитель – это единая конструкция, то потребуется срезать ее болгаркой.
• Теперь нужно установить шаровые краны и байпас. Это дает возможность не перекрывать воду, если потребуется ремонт.
• Устанавливается кран Маевского в саму перемычку, чтобы при необходимости можно было удалить лишний воздух.
• В местах крепления конструкции наносим разметку для будущих отверстий на стене карандашом. Проверяем, чтобы все было размещено ровно по горизонтали. Для этого можно использовать строительный уровень.
• Проделываем отверстия и устанавливаем в них дюбели из пластика.
• Приставляем сделанный полотенцесушитель, выравниваем его. Теперь производится установка трубы и ее закрепление при помощи отвертки. Расстояние от трубной оси до поверхности стены должно варьироваться в диапазоне 35-50 миллиметров, в зависимости от сечения и диаметра использованной для создания полотенцесушителя трубы.

Читайте так же: Как называется удаление труб у женщины

Способы подключения

Теперь поговорим о том, как подключить такое приспособление к водопроводной системе. Производится этот процесс следующим образом.

• При установке сушки можно использовать фитинги, как прямые, так и угловые. Обвязка резьбовых соединений осуществляется при помощи льняной подмотки. Если резьба коническая, то лучше будет применить ФУМ-ленту.
• При установке всей конструкции нужно следить за требуемым уклоном трубопровода подводки по направлению движения потока воды. Обычно речь идет о 5-10 миллиметрах.
• Вода по приспособлению должна идти сверху вниз. По этой причине именно к верхнему раструбу должна быть подключена основная подача.
• Гайки следует закручивать через ткань, чтобы на поверхности не было царапин. Также обязательно применять прокладки из резины. При затягивании креплений необходимо следить, чтобы они не были перетянуты, а резьба не была повреждена.
• На финальном этапе следует убедиться, что все удалось спаять правильно, и проверить полотенцесушитель на герметичность.

На этом процесс монтажа будет завершен

Важно, что во избежание гидроудара следует наполнять приспособление водой постепенно

Обзор полотенцесушителя из полипропилена в видео ниже.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

При подключении к отопительной сети пользоваться полотенцесушителем можно будет только в холодное время года. Однако за счет принудительной циркуляции горячей воды он будет оставаться теплым круглые сутки.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

1. Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
2. Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
3. Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
4. Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Схемы с нижним подключением

Ванная комната оборудована трубой с нижним подключением? В этом случае можно использовать схемы, альтернативные описанным выше. В большинстве случаев труба устанавливается подобным способом для скрытой установки подводки, при этом ванная комната (точнее, её интерьер) не пострадает. При нижнем подключении труба частично маскируется аксессуарами, располагаемыми вдоль стен.

Конструктивно труба с нижним подключением представляет собой мини-лесенку и имеет вполне стильный и эффектный внешний вид. В то же время, такую технологию называют менее эффективной, по сравнению с конструкциями, подключаемыми боковым или диагональным способом.

Монтаж при наличии старой врезки со смещённым байпасом

В некоторых случаях труба врезается нижним способом, однако на самом стояке при этом остаётся предыдущая врезка со смещённым байпасом. Чаще всего владельцы квартир не видят особой целесообразности в переделке. При этом верхний отвод обычно расположен высоко, однако по правилам он обязан располагаться ниже самой точки подключения. Выход из такой ситуации возможен исключительно при соблюдении двух основных условий.

1. Сама схема подразумевает верхнюю подачу воды, поскольку при условии нижнего поступления теплоносителя по трубе с большой долей вероятности возникнет так называемое «запирание» внутреннего контура системы. В итоге ванная комната останется холодной.
2. Верхний отвод стояка находится ниже верхнего края самого змеевика. В противном случае такое устройство в принципе не будет способно функционировать.

Полотенцесушители из полипропилена

1. Характеристика
2. Как сделать своими руками?
3. Монтаж
4. Способы подключения

Сегодня в ванной комнате в каждом доме присутствует такой элемент, как полотенцесушитель. Роль этого приспособления сложно переоценить. Он служит не только для сушки различного белья и вещей, но и позволяет поддерживать в таком помещении с повышенной влажностью сухой микроклимат, что не дает возможности сформироваться там плесени и грибку. Но электрический вариант из металла стоит довольно дорого. Если есть желание сэкономить, то полотенцесушители из полипропилена – лучшее решение. Довольно просто смастерить такой самодельный прибор своими руками. Попытаемся разобраться, как его сделать и установить.

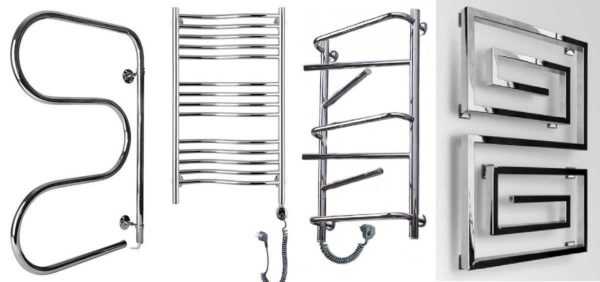

Конструкции

Все полотенцесушители можно условно разбить на три большие группы:

• классической формы;
• лесенка;
• дизайнерские.

Электрический полотенцесушитель классической формы — не слишком сложные конструкции типа С-образных, П и М-образных, S-образных, змейка или зигзаг. Такие формы появились первыми, их делали выгибая трубу стояка. Современные дизайнеры их комбинируют, так что получаются интересные модели. Но и самые простые по форме — просто стойки из одной-двух труб — в подходящем интерьере смотрятся очень даже нетривиально.

Даже традиционные формы могут быть интересными

Лесенки — более сложная конструкция полотенцесушителей. Они состоят из одной или нескольких стоек, которые соединены некоторым количеством перемычек. Перемычки могут быть полые внутри (трубки), в них может быть проложен кабель, может протекать теплоноситель (вода, масло). Но также их делают просто из металлических пластин — увеличивая площадь теплоотдачи.

Всегда можно найти что-то интересное

Дизайнерские модели электрических полотенцесушителей могут быть очень необычными. Некоторые встраивают в них зеркало, некоторые выполняют в виде самых разных фигур. Можно даже найти в виде животных, рыб, цветов. Это прежде всего украшение. Вряд ли на таком устройстве будете сушить белье.

Как выглядят основные формы

Типы полотенцесушителей:

• «Катушка»;
• «Лестница»;
• U-образный.

«Змейка» — изогнутая труба, которая состоит из нескольких изгибов в виде буквы С, S или М. Количество изгибов может быть любым, главное, чтобы сушка не выглядела огромной. Преимущества такой формы трубы в том, что конструкция хорошо прогревает помещение и имеет невысокую стоимость.

Из названия конструкции «Стиге» следует, что по внешнему виду она напоминает лестницу. Форма тубуса и универсальность оборудования позволяют использовать его не только для сушки текстиля и мелких вещей, но и курток, пуховиков и другой верхней одежды. Кроме того, полотенцесушитель в виде лестницы прекрасно прогревает помещение и создает комфортную температуру для водных процедур.

П-образные полотенцесушители имеют форму буквы «П», повернутой на бок. Эти агрегаты достаточно просты и подходят для небольших ванных комнат.
