Подключение полотенцесушителя к стояку горячей воды схема

Достоинства и недостатки

Далее мы рассмотрим основные плюсы и минусы электрических полотенцесушителей. Начнем с положительных черт:

Модели со скрытым подключением смотрятся очень красиво и не требуют прокладки каких либо труб.

• Независимость от отопительных систем – электрические полотенцесушители работают от электроэнергии, которая есть в розетке всегда, независимо от времени года;
• Легкость в подключении и монтаже – прибор нужно просто прикрутить к стене и подключить к розетке (некоторые модели подключаются к скрытой проводке, поэтому никаких проводов здесь не видно);
• Если купить полотенцесушитель с терморегулятором, можно будет регулировать температуру его нагрева – водяные модели лишены такого функционала;
• Возможность установки в домовладениях без водяной системы отопления;
• Небольшая потребляемая мощность – внутри мы не найдем мощных ТЭНов, потребляющих десятки киловатт. В среднем они потребляют 100-150 Вт, причем не в постоянном режиме;
• Электрическим полотенцесушителям можно придать самую причудливую форму;
• Не нужно согласовывать установку оборудования.

Есть и некоторые недостатки:

Как и все электроприборы, электрический полотенцесушитель может ударить вас током.

• Нужно монтировать дополнительную скрытую проводку или монтировать розетку;
• В случае поломки электрического полотенцесушителя возможен пробой на корпус – это может привести к удару током;
• При отключении электроэнергии пользователи остаются без электросушилки.

К счастью, электроэнергия отключается не так часто и ненадолго.

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

• обеспечение обогрева ванной комнаты без применения радиаторов;
• удобное использование независимо от времени года;
• возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

• возможность использования устройства в качестве основного обогрева ванной комнаты;
• невысокие затраты монтажа;
• применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

• бесперебойное использование при круглогодичной подаче горячей воды;
• простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

• для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
• ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.

Назначение полотенцесушителя

Название этого устройства говорит само за себя – его используют для сушки влажных банных полотенец. Многие в случае, когда змеевик становится холодным, протягивают над ванной веревку. Однако махровые полотенца в условиях повышенной влажности высыхают очень долго, а на теплом змеевике они сохнут за короткое время.

Кроме этого, устройство не только сушит полотенца, но и обеспечивает ванную комнату комфортной температурой. Поэтому после водных процедур не придется трястись от холода. Также правильно выбранный полотенцесушитель избавляет от образования на стене и зеркале ванной комнаты конденсата.

Основные ошибки подключения, и как их не допускать

• Из-за неправильного расположения могут образовываться воздушные пробки. Чтобы этого не было, следует располагать в горизонтальном виде сушилку.
• Чаще всего возникает риск протечки, чтобы это избежать, выполните замену старого на новое изделие.
• Всё же, если вы не обладаете специальными знаниями и умениями, обратитесь к специалисту, дабы понапрасну не испытывать удачу.

Теперь вы с лёгкостью сможете самостоятельно подключить полотенцесушитель своими руками.

Полезные советы

Врезать полотенцесушитель в стояк горячей воды (ГВС) технологически несложно. Но есть несколько практических и правовых нюансов. Собственно, именно по той причине, что неправильная технология подключения этого отопительного оборудования к ГВС может привести к неполадкам в системе отопления у остальных жильцов многоквартирного дома, введены законодательные ограничения на данный вид работ.

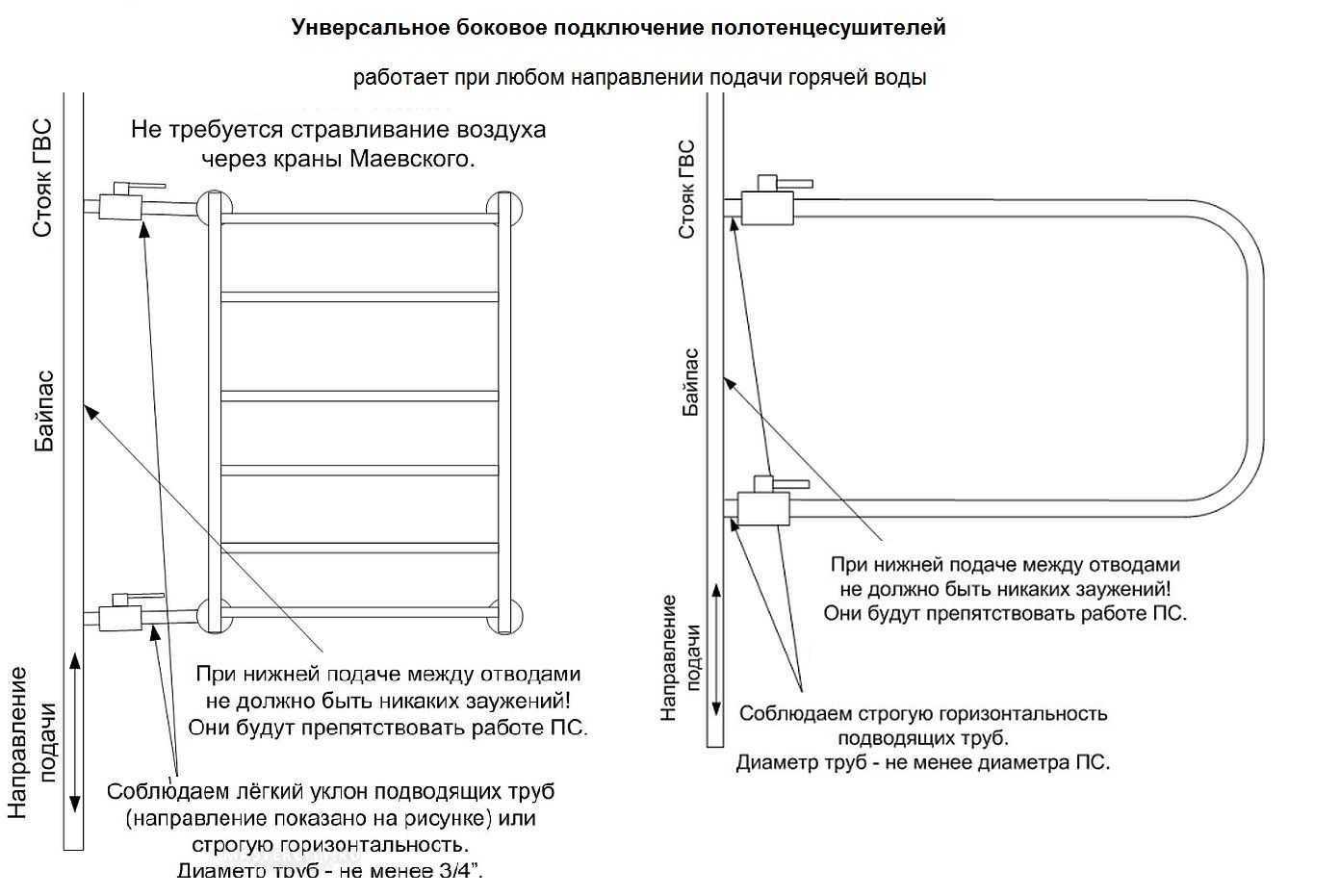

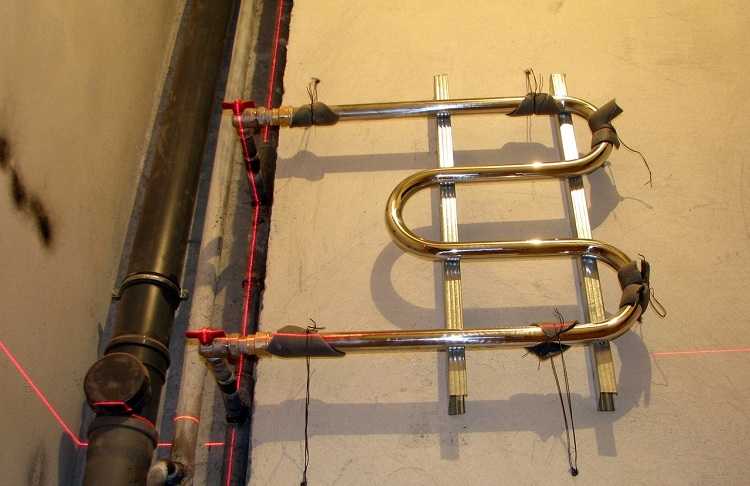

Подключение водяного полотенцесушителя к стояку

Приспособление из труб для сушки вещей является обособленным участком системы подачи горячей воды в квартиру. Диаметр коллекторов на изделии превышает сечение стояка, в редких случаях делают равный. Так минимизируют гидросопротивление, которое на изогнутых и криволинейных отрезках, петлеобразных участках всегда выше, чем на прямолинейных.

Особенности установки сушилок:

• стояк ГВС в многоэтажке с нижнего этажа заходит в жилье (сантехническая штроба);
• труба изгибается под углом, заходит в ванную;
• к коллектору стояка подключают нижний конец конструкции;
• верхняя часть идет к другому разрезу стояка, поворачивает к сантехнической нише;
• далее труба уходит вверх к другой квартире.

Лучше врезать сушилку в нисходящий коллектор с потоком, идущим вниз. Потребитель получит нагретую воду независимо от этажа проживания, а на обратном пути можно делать косвенный разбор для функционирования устройства сушки.

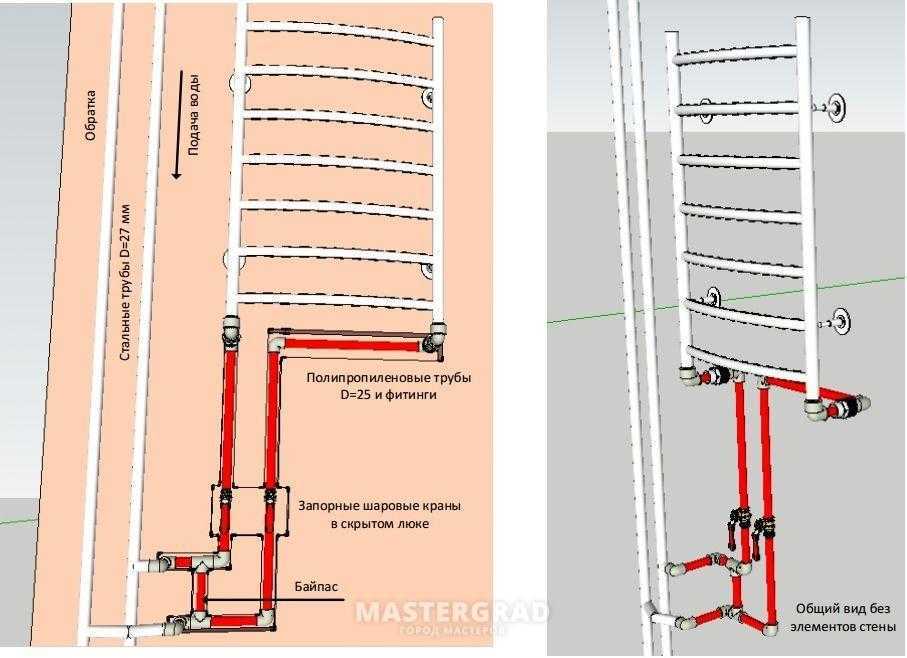

Перед врезкой сушилки для полотенец нужно разобраться в схеме, определить характеристики системы ГВС в доме, соотнести возможности подключения с выбранной моделью.

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

• обеспечение обогрева ванной комнаты без применения радиаторов;
• удобное использование независимо от времени года;
• возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

Полотенцесушитель на отдельном контуре отопления

К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

• возможность использования устройства в качестве основного обогрева ванной комнаты;
• невысокие затраты монтажа;
• применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

• бесперебойное использование при круглогодичной подаче горячей воды;
• простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

• для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
• ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.

Как нельзя делать

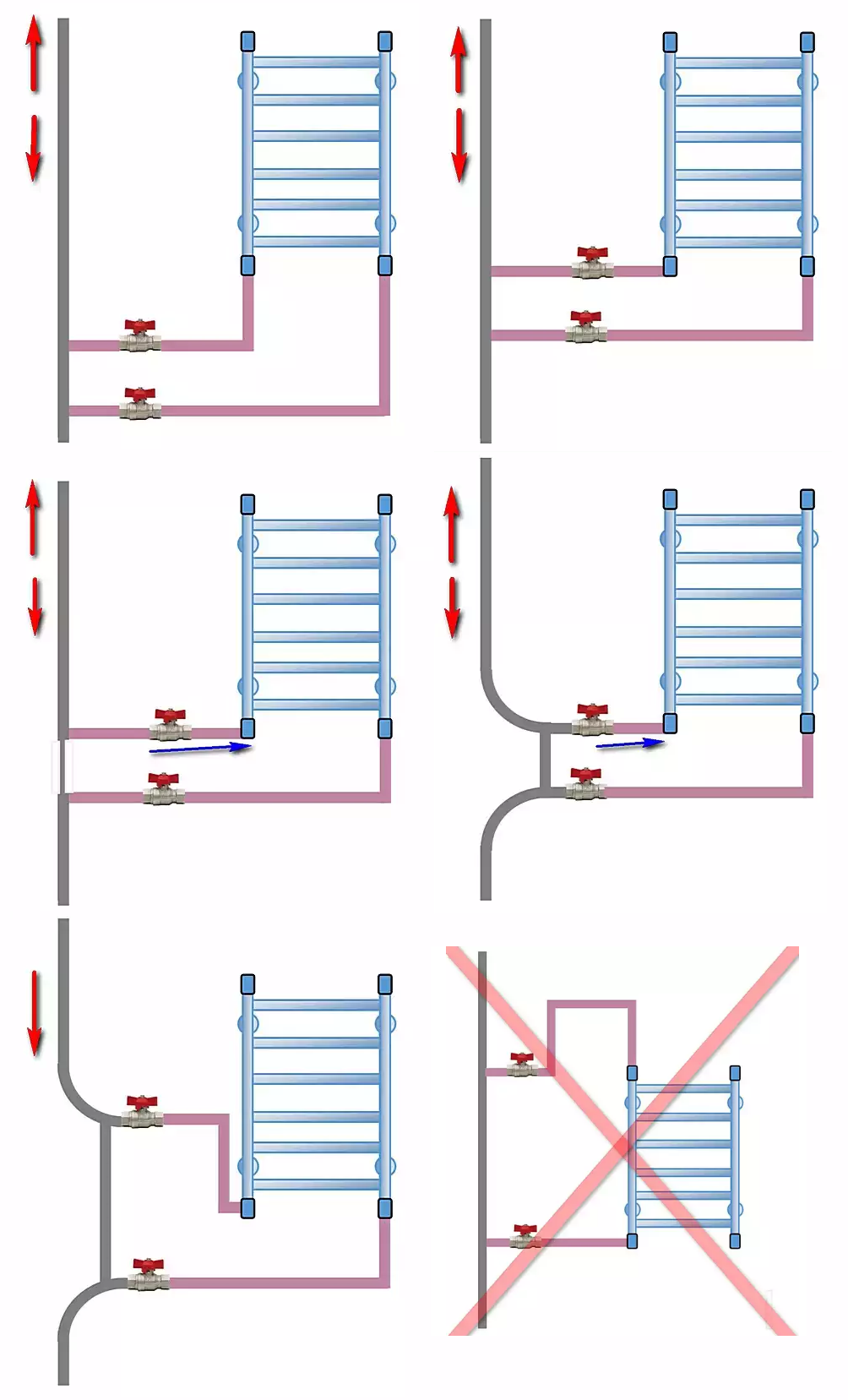

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

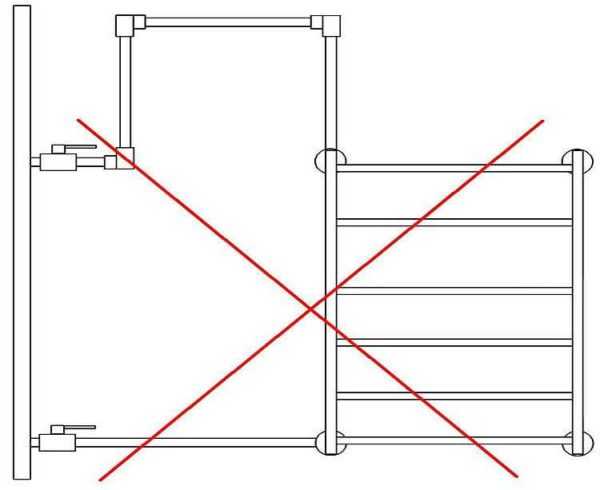

С петлей сверху

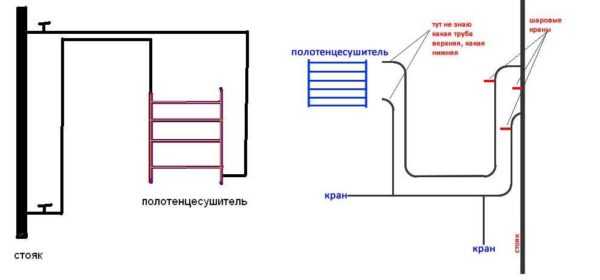

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Верхняя и нижняя разводка двухтрубной сети

На данный момент, монтаж разводки производится двумя способами:

• Верхним : разводящий трубопровод прокладывается сверху, в наивысшей точке отопительного контура (утепленном чердаке) устанавливается расширительный бачок. Данный вариант подойдет для частных домов и коттеджей с полой крышей;
• Нижним : «горячая магистраль» прокладывается в подвальном помещении или пространстве под полом. Труба обратной подачи остывшей воды к котлу должна располагаться ниже, чем прямой трубопровод. Для вывода излишков воздуха из сети используется верхняя воздушная линия. Само устройство при этом должно монтироваться в углубление, ведь для равномерного распределения тепла, батареи должны находится выше котла.

Обе схемы актуальны при любом типе расположения подающих труб. При этом нижняя разводка используется, преимущественно, в многоэтажных жилых домах, в то время как первая актуальна для частных домов и коттеджей.

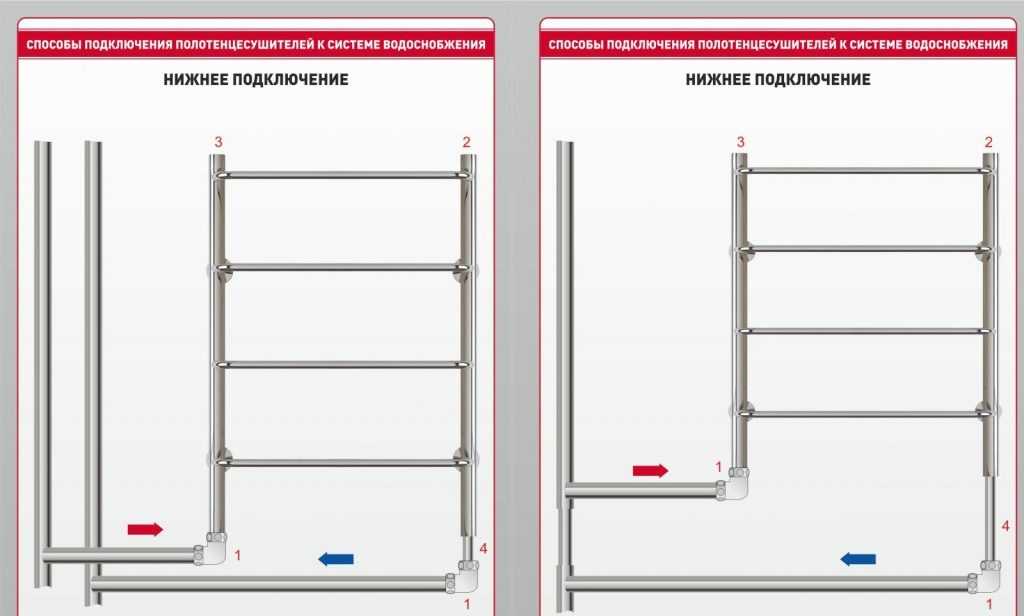

Способов подключения водяных сушилок бывает несколько: нижнее, верхнее, угловое и боковое.

Подобные модели можно подстроить под различные места установки. Так же подобное подключение будет иметь более эстетичный вид, благодаря тому что будет почти незаметно.

Чем электрический полотенцесушитель лучше обычного водяного?

Без этого раздела не обойтись. Сравним кратко и по пунктам.

1. Характеристики теплоотдачи. У водяных полотенцесушителей их просто нет. Все зависит от температуры водоснабжения в конкретном доме. Часто трубы недостаточно горячие для того, чтобы быстро сушить полотенца. Не говоря уж о том, чтобы обогревать ванную комнату. Электрические модели имеют определенную мощность. Например, у Atlantic NA 500W — 500 Вт. Для того, чтобы хорошо нагреть квадратный метр, требуется около 100 Вт, делаем вывод, что 500-ваттной модели будет достаточно на 5 кв. м. В общем, вы точно знаете, прибор какой мощности вам нужен, чтобы обогреть вашу ванную.
2. Установка. Об этом уже говорилось выше. Электроприбор установить несложно — прикрепили на стену и воткнули в розетку. Можно «врезать» прямо в электросеть, в любом случае мастер возьмет не более 1,5-2 тыс. рублей. А вот подключать к водоснабжению сложнее. Особенно если нужно установить вентиль для перекрывания воды или регулятор температуры. Если у вас новостройка и трубы не подведены, возни будет больше. В итоге водяная модель может стоить дешевле, но за установку вы отдадите до 10 тысяч, а то и больше.
3. Источник тепла. Водяные модели работают на основе горячей воды. Воду время от времени отключают, а еще прибор может протечь. Особенно если ваша управляющая компания относится к подаче воды неаккуратно, и давление скачет. По статистике, полотенцесушители в новостройках текут в первые 3-4 месяца после установки. Ну а электричество уж точно не отключают на 2-3 недели, так что прибор всегда будет к вашим услугам. И никаких протечек.
4. Регулировка температуры. Даже если установить вентиль, с водяными полотенцесушителями все будет «на глаз». Ну а электрические, как правило, имеют регуляторы, с помощью которых можно установить точную температуру. Герой обзора Atlantic NA 300W получил «умный» пульт управления с настройкой работы по расписанию и различными режимами для экономии энергии, о них подробно ниже. А если кратко — расходы на электричество вырастут максимум на 150-300 рублей, зато вы всегда сможете быстро высушить полотенца или другие мокрые вещи, а также нагреть помещение до комфортной температуры.
5. Обслуживание. Как уже отмечалось, водяные полотенцесушители нередко текут, придется регулярно видеться с сантехником и платить за его услуги. Многое зависит от условий подачи воды, а также от самой воды. Например, если слишком жесткая, то будут появляться отложения, которые со временем приведут к протечкам. Тогда как Atlantic NA 300W — надежный электроприбор: подключили к сети и забыли.

Почему не греется водяной полотенцесушитель

Анализ ситуации с неисправностями полотенцесушителей (сокращённо ПС) показывает, что нарушение их тепловой эффективности происходит по нескольким причинам:

• неправильный монтаж;
• неквалифицированное вмешательство в работу инженерных структур;
• общее состояние систем отопления и горячего водоснабжения;
• качество и параметры подачи теплоносителя.

Чтобы полотенцесушитель не только хорошо выглядел в интерьере, но и обеспечивал эффективный нагрев, необходимо выполнить подводку в соответствии с законами гидродинамики

Как вы сами понимаете, повлиять на последние обстоятельства практически невозможно. Всё, что можно сделать в этом случае, – это попытаться заставить коммунальщиков выполнять свои прямые обязанности. А вот проверить правильность подключения и найти «слабое звено» в цепи полотенцесушитель-система ГВС может любой мало-мальски образованный человек. Но прежде давайте разберёмся в том, каким образом может быть запитан отопительный прибор, и выяснить причины падения его тепловой мощности.

Разновидности электрических полотенцесушителей

Кабельное устройство

При производстве приборов используют различные материалы: сталь, нержавейку (часто с дополнительным хромированием или никелированием), цветные металлы. Стальные служат меньше всего, так как их поверхность покрывают эмалью, которая от воздействия влаги и пара в скором времени начинает вздуваться.

Более надежны изделия из нержавейки, особенно с хромовым покрытием. Приборы из сплавов меди, латуни и алюминия славятся самой высокой теплоотдачей. Но и стоят они дороже.

По типу нагрева полотенцесушители разделяют на три вида: кабельные, жидкостные и комбинированные. Каждый тип имеет свои преимущества и недостатки.

Электрические кабельные

Кабельные полотенцесушители часто называют «сухими». Нагревается прибор от кабеля, который проложен в полости трубы.

Такая сушилка может использоваться только для просушивания полотенец, белья и других вещей, так как для обогрева комнаты не хватает мощности. Зато у него есть целый ряд преимуществ: сухие полотенцесушители потребляют мало энергии, и они быстро набирают температуру. По сравнению с другими видами конструкций устанавливать их намного проще.

Электрические жидкостные полотенцесушители

Жидкостная поворотная модель

В них вместо кабеля в полости труб находится жидкость: вода, масло или антифриз, которые нагреваются за счет работы встроенных ТЭНов:

• водяные могут нагреваться до 85 градусов, но и остывают они быстрее;
• у масляных максимальная температура нагрева не более 70 градусов, зато они дольше сохраняют тепло;
• самая высокая теплоотдача у полотенцесушителей с антифризом: температура нагрева достигает 90 градусов, остывают они дольше водяных и масляных аналогов.

Устанавливают мокрые электрополотенцесушители строго вертикально, так как любое отклонение не позволит жидкости нагреваться равномерно.

Преимущества:

• тепла будет достаточно не только для сушки белья, но и для дополнительного отопления ванной комнаты;
• после выключения они долго сохраняют тепло, так как жидкость, находящаяся внутри, остывает медленно.

К недостаткам относят несколько факторов: более высокая стоимость и большой расход электроэнергии. К тому же жидкие теплоносители сокращают срок службы таких устройств, поскольку со временем проявляется ржавчина.

Комбинированные

Эти приборы сочетают в своей конструкции сразу два типа нагревательных элементов: водяной и электрический. Подключают их и к системе отопления, и к электричеству. Поэтому устройствам характерны преимущества обоих вариантов.

В осенне-зимний период комбинированный полотенцесушитель работает от системы отопления, электрический включается по мере необходимости в другие дни либо как в дополнение к водяному.

Альтернативные специализированные отопительные приборы для ванной

Если ванная комната обладает внушительными размерами и есть возможность установки основного специализированного отопительного прибора – лучше разделить функции. Тогда полотенцесушитель будет использоваться исключительно для просушки полотенец, а обогревом комнаты займутся адаптированные приборы.

Водяные радиаторы

Самые распространенные приборы обогрева ванной – водяные радиаторы. Это усовершенствованная версия чугунных батарей. Подключаются к горячей воде. Имеют следующие преимущества:

• Долговечность;
• Доступность;
• Легкость конструкции;
• Интересные формы оформления (дизайн-радиаторы);
• Легкость монтажа.

Размеры водяных радиаторов зависят от площади отапливаемого помещения.

Панельные обогреватели

Панельные обогреватели нацелены на стены и пол. Они не прогревают воздух, хотя и крепятся к потолку. Среди их преимуществ:

• Возможность эксплуатации в высоком уровне влажности;
• Экономия электроэнергии;
• Создание комфортного микроклимата в помещении.

Главный недостаток прибора – высокая стоимость.

Инфракрасные нагреватели

Принцип работы инфракрасных модульных нагревателей в нагреве керамической панели-излучателя с нихромовой нитью внутри.

Устройство вешается на стену и прогревает любую точку комнаты, на которую направлено излучение инфракрасного спектра. Выглядит прибор довольно стильно и современно, также может выступать в качестве осветительного прибора в ночное время.

Инфракрасные нагреватели работают абсолютно бесшумно.

Электроконвекторы

Электрические конвекторы представляют собой металлический корпус с нагревательной спиралью и вентилятором внутри, который прогревает и прогоняет воздух в помещении. Наиболее эффективный способ размещения электроконвектора – внизу помещения.

Из недостатков прибора можно отметить только небольшой шум при работе, а вот к преимуществам относятся:

• Сохранение оптимального уровня влажности в помещении за счет керамической основы, которая не сжигает воздух;
• Наличие колес для свободного перемещения прибора;
• Высокая скорость обогрева комнаты;
• Доступная стоимость.

Масляные напольные нагреватели

Одни из популярных обогревательных приборов для ванной. Работают при помощи нагрева электрической спиралью масла, находящегося внутри металлического ребристого корпуса. Масляные обогреватели сушат воздух, поэтому при выборе стоит отдать предпочтение прибором с возможностью ионизации.

За счет эмалированной поверхности конструкция стойка к появлению коррозии. Наличие термостата защищает ее от перегрева и поломки. Прибор отключается самостоятельно при нагреве воздуха до определенной температуры.

Наличие колесиков позволяет легко и быстро поменять положение нагревателя. А бесшумность работы – дополнительный бонус к комфортной эксплуатации.

Выбор и расчет параметров прибора для обогрева ванной комнаты лучше доверить специалистам. Таким образом Вы сохраните бюджет, обретете комфортную теплую ванную комнату и хорошее настроение по утрам.

Материалы для работы

В частных домах преимущественно устанавливают водяные полотенцесушители, которые подключают непосредственно к системе обогрева.

В процессе подключения устройства необходимо использовать такие материалы:

• запорные вентили;
• фитинги – муфты, отводы, сгоны;
• воздухоотводный клапан;
• монтажная пакля или лента;
• крепежные элементы – дюбели, кронштейны, болты, шурупы.

Для подключения полотенцесушителя в частном доме понадобится монтажная пакля Специалисты рекомендуют установить на полотенцесушитель байпас, который представляет собой отрезок трубы с тройниками на краях. При этом на концы сушки монтируются шаровые краны.
