Все про буровые трубы: виды, характеристики, особенности

Виды ямобуров

Бурильное оборудование для колёсных тракторов делится на две большие группы:

1. Собственно ямобуры, предназначенные для бурения скважин глубиной до 3 м «сухим» способом (без очистки). При этом может использоваться обычный, наращиваемый или телескопический бур.
2. Бурильно-крановые установки применяются для устройства скважин глубиной до 20 метров.
3. Оснащаются подъёмным механизмом, что позволяет работать с большим объемом извлекаемого грунта.

По типу рабочего снаряда бурильные механизмы разделаются на:

1. Ударно-канатные. В основе конструкции – желонка. Изготавливают её из круглой в сечении полой стальной трубы диаметров 80—120 мм и длиной 50—100 см. С одного торца приваривается металлическая ручка, с другого устанавливается металлический или резиновый клапан. Желонка закрепляется на раме с лебедкой и опускается в скважину под действием силы тяжести. При достижении дна язычок клапана открывается, желонка захватывает часть грунта, после чего ее поднимают наверх. Язычок клапана при этом закрывается, удерживая грунт внутри.
2. Шнековые. К этому типу относится большинство ямобуров. Представляют собой стальные трубы с винтовой лентой диаметром 100—200 мм и длиной от 2 м. При вращении шнека грунт по резьбе поднимается наружу. По мере заглубления бур наращивают, добавляя металлические штанги.
3. Роторные. Обеспечивают бурение с одновременным вымыванием грунта. Бур оснащается специальными твердосплавными коронками. Для подачи воды используют мотопомпы.
4. По типу обрабатываемой почвы различают буры для мягкого грунта, твёрдого и скальных пород.

Последние два относятся к профессиональному оборудованию. Однако владельцы личных тракторов чаще имеют дело с мягкими грунтами: черноземами, песочными или глинистыми. В таких условиях можно обойтись самодельным или недорогим готовым буром.

Популярные модели

Самой популярной моделью бурильной машины на постсоветском пространстве стала БМ-205Д. Именно её устанавливают на базе тракторов МТЗ-80 (82) в большинстве случаев. Существует три модификации:

1. БМ-205Д -01 (с загрузочным устройством);
2. БМ-205Д-01 (с отвалом для уборки снега и грунта);
3. БМ-205В (с отвал для уборки снега).

Для менее масштабных работ широко используется НБУ-1300. Это компактный бур, подсоединяемый к ВОМ трактора как обычное навесное оборудование. Также хорошо себя зарекомендовали модели таких производителей как МТЗ, AgroMax, Wirax, AgroTehKomplekt.

Если бюджет ограничен, а у владельца трактора есть богатый опыт работы с металлом и лишний материал, стоит поинтересоваться, как сделать ямобур на трактор своими руками. Очень часто бывает, что в гараже или мастерской лежит ненужный шнековый бур. Если нет, его можно сделать самому из тонкой трубы и лопастей, вырезанных из стального листа.

Самый простой вариант для полуручного бурения – присоединить к шнеку гидромотор, который соединить шлангами с гидравлической системой трактора. Шнек оснащается двумя длинными ручкам, за которые держатся рабочие. Конструкция очень простая, однако работает только при бурении на глубину до 20–30 см и желательно на легких грунтах.

Для более серьезных работ потребуется собрать конструкцию из шнекового бура, труб и автомобильного редуктора от заднего моста (подойдёт от Москвича, УАЗа, Лады). В этом случае бурение осуществляется без помощников, за счёт одной только мощности мотора. Если сделать такой ямобур своими руками на трактор, средняя скорость бурения составит около 2 м за 5-10 минут.

Важно полностью удалять остатки грунта со шнека. Также рекомендуется убрать крестовину между буром и редуктором для более жесткой и надежной фиксации. Перед началом работ следует внимательно изучить технические характеристики трактора, чтобы не перегрузить его кузов и ходовую часть

Также полезно ознакомиться с видеороликами и примерами чертежей, которые легко найти в сети

Перед началом работ следует внимательно изучить технические характеристики трактора, чтобы не перегрузить его кузов и ходовую часть. Также полезно ознакомиться с видеороликами и примерами чертежей, которые легко найти в сети.

Бурильные трубы.

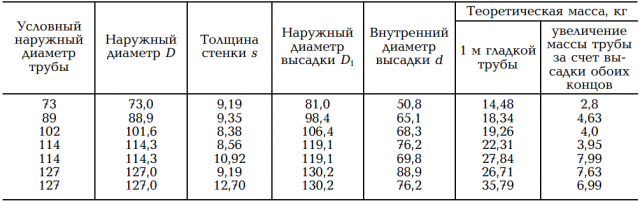

В таблице приведены основные геометрические характеристики и вес бурильных труб .

Труба	Муфта	Масса, кг	Жёсткость, кН м2
Диаметр, мм	Толщина стенки, мм	Наружный диаметр, мм	Длина, мм	1 м гладкой трубы	двух высадок	муфты	при изгибе EJ	при сдвиге GJ
условный	наружный	внутренний
Бурильные трубы с высаженными внутрь концами
60	60,3	46,3	7	80	140	9,15	1,5	2,7	89	68
		42,3	9			11,3			103	78
73	73	59	7	95	166	11,4	2,0	4,2	168	128
		55	9			14,2			198	151
		51	11			16,8			223	170
89	89	75	7	108	166	14,2	3,2	4,4	320	244
		71	9			17,8			385	293
		67	11			21,2			439	334
102	101,6	87,6	7	127	184	16,4	5,0	7,0	491	374
		85,6	8			18,5			545	415
		83,6	9			20,4			595	453
		81,6	10			22,4			641	488
114	114,3	100,3	7	140	204	18,5	6,0	9,0	716	546
		98,3	8			20,9			797	607
		96,3	9			23,3			872	664
		94,3	10			25,7			944	719
		92,3	11			28,0			1011	770
127	127	113	7	152	204	20,7	6,5	10,0	1000	762
		111	8			23,5			1116	850
		109	9			26,2			1226	934
		107	10			28,9			1330	1013
140	139,7	123,7	8	171	215	26	7,5	14	1512	1152
		121,7	9			29			1664	1268
		119,7	10			32			1909	1378
		117,7	11			35			1947	1483
168	168,3	150,3	9	197	229	35,3	9,5	16,7	3008	2292
		148,3	10			39,0			3283	2501
60	60,3	46,3	7	86	140	9,15	1,5	2,7	89	68
		42,3	9			11,3			103	78
73	73	59	7	105	165	11,4	2,5	4,7	168	128
		55	9			14,2			198	151
		51	11			16,8			223	170
Бурильные трубы с высаженными наружу концами
89	89	75	7	118	165	14,2	3,5	5,2	320	244
		71	9			17,8			385	293
		67	11			21,2			439	334
102	101,6	85,6	8	140	204	18,5	4,5	9,0	545	415
		83,6	9			20,4			595	453
		81,6	10			22,4			641	488
114	114,3	98,3	8	152	204	20,9	5,0	11,0	797	607
		96,3	9			23,3			872	664
		94,3	10			25,7			944	719
		92,3	11			28,0			1011	770
140	139,7	123,7	8	185	215	26,0	7,0	15,0	1512	1152
		121,7	9			29,0			1664	1268
		117,7	11			35,0			1947	1483

		Project GEOFPRO компьютерные программы для бурения скважин
		GEOFPRO 2D цифровое бурение

+79261429641	e-mail: info@geofpro.com	https://vk.com/drilling_rig

3d моделирование бурового инструмента

PDC долота

Буровые установки для бурения глубоких скважин

Бурение скважин в заданном направлении

Бурение скважин в акваториях морей и океанов

Буровое оборудование

Бурение с одновременной обсадкой

Бурение скважин на воду

Фильтры скважин

Методы декольматажа гидрогеологических скважин

video

Сверхглубокое бурение/Superdeep drilling

Буровые станки

Гидрогеологическое моделирование

Разделы сайта

http://boringmo.blogspot.com/

http://rodonit.geofpro.com/

Полезные ссылки/links

Обсадные трубы.

Трубы стальные бесшовные горячекатаные (бурильные и обсадные трубы).

Таблица 1. Теоритический вес 1 пог. м трубы (кг), при заданной толщине стенки (бурильные и обсадные трубы).

наименование размера, мм.	резьба замковая (правая или левая)	ширина проризей под ключ, мм.	момент затяжки резьбового соединения Нм(±5%)
тело трубы	замок
ТБСУ-43	43	3,5; 4,5; 6,0	43,5	16	3-34	30	7000
ТБСУ-55	55	3,5; 4,5; 6,0	55,5	16-22	3-45	41	1600
ТБСУ-63,5	63,5	3,5; 4,5; 6,0	64,0	22-28	3-53	46	2300
ТБСУ-70	70	3,5; 4,5; 6,0	70,5	28-32	3-57	46	3000
ТБСУ-85	85	3,5; 4,5; 6,0	85,5	28-40	3-67	55	4700

N п/п	Dн, мм	2.5	2.8	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	7.5	8.0
1	2	3	4	5	6	7	8	9	10	11	12	13	14
1	25	1,39	1,53	1,63	1,86	2,07	2,28	2,47	2,64	2,81	2,97	3,11	3,24	3,35
2	28	1,57	1,74	1,85	2,11	2,37	2,61	2,84	3,05	3,26	3,45	3,63	3,79	3,94
3	32	1,76	2,02	2,15	2,46	2,76	3,05	3,33	3,59	3,85	4,09	4,32	4,53	4,74
4	38	2,19	2,43	2,59	2,98	3,35	3,72	4,07	4,41	4,74	5,05	5,35	5,64	5,92
5	42	2,44	2,70	2,89	3,32	3,75	4,16	4,56	4,95	5,33	5,69	6,044	6,38	6,71
6	45	2,62	2,91	3,11	3,58	4,04	4,49	4,93	5,36	5,77	6,17	6,56	6,94	7,30
7	50	2,93	3,25	3,48	4,01	4,54	5,05	5,55	6,04	6,51	6,97	7,42	7,86	8,29
8	54	3,77	4,36	4,93	5,49	6,04	6,58	7,10	7,61	8,11	8,60	9,08
9	57	4,00	4,62	5,23	5,83	6,41	6,99	7,51	8,10	8,63	9,16	9,67
10	60	4,22	4,88	5,52	6,16	6,78	7,39	7,99	8,58	9,15	9,71	10,26
11	63.5	4,48	5,18	5,87	6,55	7,21	7,87	8,51	9,14	9,75	10,36	10,95
12	68	4,81	5,57	6,31	7,05	7,77	8,48	9,17	9,86	10,53	11,19	11,84
13	70	4,96	5,74	6,51	7,27	8,01	8,75	9,47	10,18	10,88	11,56	12,23
14	73	5,18	6,00	6,81	7,60	8,38	9,16	9,91	70,66	11,39	12,11	12,82
15	83	6,86	7,79	8,71	9,62	10,51	11,39	12,26	13,12	13,96	14,80
16	89	7,32	8,38	9,38	10,36	11,33	12,28	13,22	14,16	15,07	15,,98
17	95	7,90	8,98	10,04	11,10	12,14	13,17	14,19	15,19	16,18	17,16
18	102	8,50	9,67	10,82	11,96	13,09	14,21	15,31	16,40	17,48	18,55
19	Dн, мм	2.5	2.8	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	7.5	8.0
20	108	10,26	11,49	12,70	13,90	15,09	16,27	17,44	18,59	19,73
21	114	10,85	12,15	13,44	14,72	15,98	17,23	18,47	19,70	20,91
22	121	11,54	12,93	14,30	15,67	17,02	18,35	19,68	20,99	22,29
23	127	12,13	13,59	15,04	16,48	17,90	19,32	20,72	22,10	23,48
24	133	12,73	14,26	15,78	17,29	18,79	20,28	21,75	23,21	24,66
25	140	15,04	16,65	18,24	19,83	21,40	22,96	24,51	26,04
26	146	15,70	17,39	19,06	20,72	22,36	24,00	25,62	27,23
27	152	16,37	18,13	19,87	21,60	23,32	25,03	26,73	28,41
28	159	17,15	18,99	20,82	22,64	24,45	26,24	28,02	29,79
29	168	20,10	22,04	23,97	25,89	27,79	29,69	31,57
30	180	21,59	23,70	25,75	27,70	29,87	31,91	33,93
31	194	23,31	25,60	27,82	30,00	32,28	34,50	36,70
32	203	29,14	31,50	33,83	36,16	38,47
33	219	31,52	34,06	36,60	39,12	41,63
34	245	38,23	41,09	43,85	46,76
35	273	42,64	45,92	49,10	52,28
36	299	53,91	57,41
37	325	58,74	62,54
38	351	67,67

Самоходные бурильно-крановые машины

Самоходные бурильно-крановые машины широко применяют в городском строительстве при устройстве свайных оснований зданий и сооружений, опор мостов, трубопроводов, линий электроснабжения и связи, колодцев, ограждений, а также при обустройстве дорог, посадке деревьев и кустарников. Они представляют собой совместно действующее бурильное и специальное крановое оборудование, смонтированное на шасси серийных автомобилей и тракторов, привод которого осуществляется от двигателя базовой машины или самостоятельной силовой установки. Бурильным оборудованием проходят способом механического вращательного бурения вертикальные и наклонные скважины в талых и сезонно промерзающих грунтах, а специальным крановым — устанавливают в пробуренные скважины сваи, столбы, железобетонные опоры, блоки колодезных облицовок и другие элементы.

По типу базовой машины бурильно-крановые машины разделяют на автомобильные и тракторные; по принципу действия бурильного оборудования — на машины цикличного и непрерывного действий; по типу привода бурильного и кранового оборудования различают машины с механическим, гидравлическим и смешанным (гидромеханическим) приводами; по виду исполнения бурильно-кранового оборудования — на машины с совмещенным (бурильное и крановое оборудование смонтированы на одной мачте) и раздельным (бурильное оборудование смонтировано на мачте, крановое — на стреле) оборудованием; по возможности поворота рабочего оборудования в плане машины разделяют на неповоротные и поворотные; по расположению рабочего оборудования на базовом шасси — с задним и боковым расположением у неповоротных машин, на поворотной платформе — у поворотных.

Главный параметр бурильно-крановых машин — максимальная глубина разбуриваемой скважины (м). К основным параметрам относятся: диаметр бурения (скважины), угол бурения (угол наклона оси скважины к горизонту), грузоподъемность кранового оборудования.

В качестве сменного бурильного инструмента бурильно-крановых машин используются лопастные, кольцевые и шнековые буры, закрепляемые на конце бурильной штанги, которой сообщается крутящий момент и усилие подачи.

Лопастной бур (рис. 1, а) состоит из корпуса 1 с двумя копающими лопастями в виде двухзаходного винта, забурника 5 и заслонки 2. Лопасти оснащены сменными резцами 4, разрыхляющими грунт и установленными в резцедержателях 3. Забурник, расположенный на конце бурильной головки, задает буру направление и удерживает его на оси бурения. Заслонки препятствуют просыпке грунта при выемке грунта из скважины. Бур крепится к нижнему концу бурильной штанги с помощью пальца. Шнековый (винтовой) бур (рис. 1, б) представляет собой трубчатый остов 9 с винтовыми транспортирующими грунт спиралями в виде сплошной ленты 10. Шнек имеет хвостовик 11 для крепления на конце бурильной штанги. К шнеку крепится сменная бурильная головка 8 с резцами 7 и забурником 6.

Рис. 1. Буры бурильно-крановых машин

Кольцевой бур (рис. 1, в) разрушает грунт по периферии и формирует кольцевую щель, отделяющую керн от массива. Бур состоит из корпуса 12 в виде трубы, на нижней торцевой части которой равномерно расположены кулачки 14 с резцами 15. Поверхность корпуса бура снабжена винтовыми лопастями 13, транспортирующими разрушенный грунт (породу) из кольцевой щели на дневную поверхность. Две отклоняющие планки 16 отбрасывают разрушенный грунт к наружной стенке кольцевой щели.

При бурении скважин в мерзлых грунтах применяют резцы и забурники, армированные твердосплавными пластинками. Бурение скважин осуществляется при вращении бурильного инструмента с одновременным его движением вниз. В процессе бурения скважина необходимой глубины образуется за несколько повторяющихся циклов, каждый из которых включает последовательно выполняемые операции бурения, подъема бурильного инструмента на дневную поверхность, его разгрузку и возврат в забой.

Для бурения скважин различных диаметров каждая бурильно-крановая машина комплектуется набором сменного бурильного инструмента.

Область применения

• бурение артезианских скважин на воду с промывкой, глубиной до 150-300 метров (зависит от шасси);
• бурение скважин с промывкой под геотермальное отопление до 150 метров и более;
• бурение водозаборных скважин на песок всухую шнеками, благодаря высокому крутящему моменту вращателя;
• бурение скважин под БВР с использованием погружных пневмоударников
• бурение скважин под инженерно-геологические изыскания, колонковым способом, обуривающими грунтоносами, с полыми проходными шнеками, обеспечивающими отбор монолитов с одновременной непрерывной обсадкой;
• бурение водозаборных скважин на песок всухую по лыми шнеками, с одновременной непрерывной обсадкой, с возможностью установки фильтровой колонны непосредственно в колонну шнеков;
• бурение скважин с продувкой, а также погружными пневмоударниками (дополнительно необходим компрессор);
• бурение скважин на воду или геотермальное тепло погружными пневмоударниками с одновременной непрерывной обсадкой по технологии SYMMETRIX и Duplex (дополнительно необходим компрессор);
• бурение под сваи диаметром до 350 мм. С использованием полых проходных шнеков обеспечивается производство буроинъекционных свай с одновременной непрерывной обсадкой;
• винтовые сваи;
• бурение скважин под шпунтовые ограждения диаметром до 350 мм;
• бурение под опоры, фундаменты заборов и другие задачи.

Трубы бурильные (сбт)

Ваш город:

1. Главная
2. Продукция
3. Трубопрокат
4. Трубы бурильные (сбт)

Применяются для спуска в буровую скважину и подъёма породоразрушающего инструмента, передачи вращения, создания осевой нагрузки на инструмент, подвода промывочной жидкости или сжатого воздуха к забою. Виды бурения скважин.

Различают трубы бурильные: обычные, утяжелённые и ведущие.

— Обычные Трубы Бурильные — стальные или цельнотянутые из алюминиевых сплавов круглого поперечного сечения с толщиной стенки 4,75-11 мм, соединяются между собой при помощи бурильных замков или полузамков со специальной крупной конической резьбой. Концы Бурильных Труб (труба сбт) утолщают для увеличения их прочности.

— Трубы Бурильные Утяжелённые — стальнаятруба сбт круглого или квадратного поперечного сечения с толщиной стенки 16-50 мм и более, они также соединяются при помощи резьбы и служат для увеличения жёсткости нижней сжатой части колонны и создания нагрузки на породоразрушающий инструмент.

— Ведущая Бурильная Труба сбт — цельнотянутые трубы многогранного поперечного сечения, размещается вверху колонны и передаёт ей вращение от вращателя буровой установки.На конце труба 114 утолщается для увеличения прочности, наружной, внутренней или комбинированной высадкой.

Трубы бурильные с приварными замками ГОСТ Р 50278-92, в соответствии ТУ 14-3-1571-88, ТУ 1324-138-0147016-02, ТУ 14-161-137-94, ТУ 14-3-1849-92, ТУ 14-3-1850-92:

Наружный диаметр (мм)	Толщина стенки (мм)	Тип замка	Цена с НДС (руб./тн.)
Д	Е	Л
60,3	7, 11	ЗП-86	113 000	118 000	123 000
73,0	5,5; 6,5; 7,0; 9,0; 9,19	ЗП-92, ЗП-95, ЗП-98 ЗП-105	113 000	118 000	123 000
88,9	9,4; 11,4	ЗП-108; ЗП-121; ЗП-127 ЗП-140	113 000	118 000	123 000
101,6	8,4	ЗП-127; ЗП-133; ЗП-140 ЗП-152	113000	118 000	123 000
114,3	8,6; 10,2; 10,9	ЗП-159; ЗП-162	113 000	118 000	123 000
127,0	6,5; 8,4	ЗП-133-68; ЗП-133-71 ЗП-133-86	113 000	118 000	123 000

Трубы бурильные технологические с приварными замками ТУ 1324-132-31323949-2005:

Наружный диаметр (мм)	Толщина стенки (мм)	Тип замка	Цена с НДС (руб./тн.)
Д	Е	Л
60,3	5,0; 7,1; 11,0	ЗП-77-33; ЗП-86-32; ЗП-86-44	158 400	167 400	172 800
73,0	5,5; 6,54; 9,2	ЗП-92-32; ЗП-95-32; ЗП-98-57; ЗП-105-51	152 200	156 000	163 000
88,9	6,5; 8,0; 9,35; 11,4	ЗП-105-53; ЗП-108-41; ЗП-121-73; ЗП-127-62	150 800	154 800	159 400
101,6	6,5; 8,4	ЗП-133-68; ЗП-133-71; ЗП-133-86	150 800	154 800	159 400

Имеем возможность поставки колонковых, ВБТ и УБТС, также труб УВТ (KLEMM)

Срок изготовления бурильной трубы — от 1 до 2 месяцев.

ТК «УПСК» осуществляет поставку всего спектра трубопроката (бесшовные горячекатанные и холоднокатанные трубы, электросварные трубы, трубы большого диаметра, трубы из обечаек, профильные трубы), а также соединительные детали трубопроводов (отводы, тройники, переходы, фланцы, заглушки) в .

Постоянное наличие в г. .

Наличие ЖД путей, доставка по ЖД и Автотранспортом во все регионы России и СНГ.

Скидки, удобная форма оплаты, отсрочка платежа.

Комплектующие импортного производства

Наименование	Страна	Количество	Примечание
Дизельный двигатель	Япония	1	s
Гидронасос	Германия	5	s
Гидромотор	Германия	2	s
Гидромотор	США	3	s
Гидроцилиндр	Германия	5	s
Гусеничный борт в сборе	Италия	2	s
Редуктор планетарный	Италия	2	s
Гидрораспределители	Италия	1 компл.	s
РВД	Италия	1 компл.	s
Фотогалерея Россия, г.Москва,ул. Старокачаловская, д.14. Тел: +7 (495) 664-22-27 Copyright 1999-2020 ООО НПЦ «СБТ» Любое использование или копирование материалов сайта, его дизайна и оформления, текста, фото и видео материалов, может осуществляться лишь с разрешения автора (правообладателя) и только при наличии ссылки на www.s-b-t.ru .

ТРУБЫ УТЯЖЕЛЕННЫЕ БУРИЛЬНЫЕ — это… Что такое ТРУБЫ УТЯЖЕЛЕННЫЕ БУРИЛЬНЫЕ?

 ТРУБЫ УТЯЖЕЛЕННЫЕ БУРИЛЬНЫЕ Толстостенные трубы с отношением наружного диаметра к внутреннему 2,5…3,1. В резьбовом соединении таких труб используется крупная, так называемая замковая резьба, с шагом 5,08 или 6,35 мм и конусностью 1:4 или 1:6. Эта резьба менее чувствительна к механическим повреждениям, чем обычная трубная резьба. Для уменьшения вероятности механического повреждения стандарт API рекомендует применять резьбу с площадками по вершинам и впадинам. В связи с тем, что резьбовое соединение обычно является местом разрушения труб, применяются различные меры по повышению его прочности. Для более равномерного распределения нагрузки на витки резьбы по ее длине применяют на ниппеле резьбу с переменным шагом, что позволяет повысить прочность соединения при растяжении на 35 процентов и усталостную прочность почти в 10 раз. Металлургический словарь. 2003.

• ТРУБЫ СТАЛЬНЫЕ
• ТРУБЫ ЧУГУННЫЕ

Смотреть что такое «ТРУБЫ УТЯЖЕЛЕННЫЕ БУРИЛЬНЫЕ» в других словарях:

• трубы нефтяного сортамента — трубы для использования в нефтедобывающей и нефтеперерабатывающей промышленности. К трубам нефтяного сортамента относят буровые, обсадные, насосно компрессорные, крекинговые и газонефтепроводящие. Бурильные трубы … Энциклопедический словарь по металлургии
• ТРУБЫ НЕФТЯНОГО СОРТАМЕНТА — трубы для использования в нефтедобывающей и нефтеперерабатывающей промышленности. К трубам нефтяного сортамента относят буровые, обсадные, насосно компрессорные, крекинговые и газонефтепроводные. Бурильные трубы… … Металлургический словарь
• Днепропетровский завод бурового оборудования — https://dzbo.dp.ua/dzbo logo.gif Тип ООО Год основания 3.10.2003 Расположение … Википедия
• Китайская Национальная Нефтегазовая корпорация — (CNPC) Китайская Национальная Нефтегазовая корпорация это одна из крупнейших нефтегазовых компаний мира Китайская Национальная Нефтегазовая корпорация занимается добычей нефти и газа, нефтехимическим производством, продажей нефтепродуктов,… … Энциклопедия инвестора
• Бурение — (Drilling) Бурение это процесс строительства скважины, а также разрушения слоев земли с последующим извлечением продуктов разрушения на поверхность Бурение: на воду, цена, виды бурения, типы бурения, нефть, газ Содержание >>>>>>>>>>>>>> Бурение… … Энциклопедия инвестора
• ООО » — Тип Общество с ограниченной ответственностью Девиз компании Время новых технологий! … Википедия
• труба бурильная — Труба для спуска в буровую скважину и подъема породоразрушающего инструмента, передачи вращения, создания осевой нагрузки на инструмент, подвода промывочной жидкости или сжатого воздуха к забою. Примечание Различают обычные, утяжеленные и ведущие … Справочник технического переводчика

metallurgy_dictionary.academic.ru

Виды и характеристики бурильных труб

Бурильные изделия разделяют по типу конструкции на:

1. Цельные. При производстве таких изделий используется монолитная заготовка с утолщениями на концах. Такие элементы подвергаются сначала термическому закаливанию, а затем обрабатываются механическим путём.
2. Сборные. В отличие от цельных деталей, в производстве сборных применяют горячекатаную заготовку. На таких деталях есть специальные приспособления, которые с помощью завинчивания крепят на концах труб.

Помимо этого трубы классифицируются по материалу, который лежит в основе их производства. Как было сказано выше, такими материалами могут выступать сталь (для производства бурильных труб сбт) или лёгкие сплавы, из которых делают, соответственно, легкосплавные изделия.

У разных производителей бурильные приспособления могут отличаться по ряду признаков, но в большинстве случаев их подразделяют на три основных типа: обычные, утяжелённые и ведущие.

Обычные бурильные трубы имеют тонкие стенки и применяются для бурения в нетвердых типах грунта

Обычные

При изготовлении деталей обычного типа используются только алюминиевые сплавы и составы из стали. Главным отличием этого вида можно назвать наличие круглого сечения в поперечном направлении. Они являются тонкостенными (толщина стенки колеблется от 4.75 до 11 мм). Для их стыковки между собой используют специализированные замки, которые оснащены резьбой конического типа. Труба легкосплавная буровая (относящаяся к этому типу) обычно подвергается специальной процедуре для увеличения прочностных характеристик. Их концы принято утолщать, что помогает им более качественно и длительно функционировать.

Утяжеленные бурильные трубы

Производятся в основном из стали и обладают круглым сечением. Начальный материал представлен поковкой, которую для усиления качественных характеристик подвергают механической или же термообработке. Такие детали осуществляют необходимую для усиления бурения нагрузку на инструмент. Помимо этого, конструкция из такого вида изделий обладает повышенной прочностью.

В случае, если форма скважины при бурении искривляется, применяются утяжелённые бурильные трубы с квадратной разновидностью сечения. Если такая деталь является ведущей, её монтируют сверху колонны. Утяжелённые изделия могут обладать помимо обычных типов сечения ещё и шестигранным.

Толщина стенок у утяжелённого типа изделий варьирует от 16 до 50 мм. Их объединение в бурильную конструкцию происходит с помощью обычной резьбы. Каждая такая деталь имеет специальный маркер «УБТ». Как правило, их используют в обычных условиях. Глубина, на которой они могут осуществлять работу, колеблется от 2000 до 2500 м. Диаметр наружный такой трубы может быть от 79 до 279 мм.

Тяжелые трубы отличаются большой толщиной стенки и соединяются при помощи резьбы

Помимо этого, эти изделия переносят большую часть нагрузки (из-за того, что помещаются вверху всей конструкции). Для того, чтобы выдерживать её, такая буровая труба производится с уменьшенными размерами – она более короткая, нежели прочие типы.

Ведущие

Имеют многогранное сечение. Очень часто их размещают в верхней части колонны (оттуда и название). Отличительная черта этих изделий заключается в том, что они обладают четырёхгранными, шестигранными и восьмигранными видами сечения. Этот вид труб не бывает укороченным, как утяжелённые бурильные трубы. Но, для того, чтобы выдерживать огромные нагрузки, их стенки утолщают. Процесс утолщения происходит при помощи различных типов высадки. Высадка может быть внутренней, наружной или комбинированной.

Транспортировка, хранение

Для транспортировки бурильных труб можно использовать все основные виды транспорта — автомобильный, водный, воздушный, железнодорожный. Для удобства рекомендуется упаковывать отдельные трубы в небольшие пакеты, которые удобно переносить, транспортировать. В случае железнодорожного или автомобильного транспорта упаковки рекомендуется привязывать к специальным брусьям, которые имеют надежную фиксацию на платформе или в грузовике. Трубные изделия допускается перевозить с помощью вертолетов с помощью грузовых платформ.

• Оптимальный способ хранения — это применение стеллажей. Стеллажи должны иметь надежную фиксацию, чтобы предотвратить самопроизвольное перекатывание. Стеллажи должны соприкасаться с трубными изделиями минимум в трех точках (в противном случае сохранность изделий не гарантируется). Минимальное расстояние между полом и опорой стеллажа должно составлять 35 сантиметров.
• Детали должны быть рассортированы по группам. В случае обнаружения повреждения изделие должна быть помещена на отдельный стеллаж. Каждый стеллаж должен быть оснащен небольшой информационной табличкой, где кратко описаны характеристики изделий (в случае поврежденных изделий необходимо прикрепить табличку с надписью «БРАК»).
• Самым чувствительным элементом является резьба. Во время хранения на складе резьба каждого изделия должна быть смазана смазкой, которая предотвращает ее коррозию. Тип смазки зависит от множества параметров — температурный режим, длительность хранения и другие. После нанесения защитной смазки резьбу также нужно защитить с помощью предохранительных резьбовых деталей, которые увеличивают срок годности смазки. Процесс нанесения смазки и защитного покрытия называют консервацией.
• В случае нарушения герметизации либо по истечении срока действия смазки необходимо выполнить повторную консервацию. Для этого предохранители свинчиваются, а остатки смазки стираются с помощью специальных тряпок. После этого наносится новый слой консервационной смазки, прикручиваются новые защитные детали. Основные примеры разгерметизации — контакт с щелочами или кислотами, длительное нахождение на открытом воздухе (более 1 года), длительный контакт с водой (более 2 недель).

Удельный вес и особенности его определения

Перед тем, как узнать, сколько весит 1 метр трубы, нужно выяснить, что же такое удельный вес. Удельным весом называется значение массы трубы длинной в 1 погонный метр. Такое обозначение удобное, так как даёт возможность рассчитать вес круглой трубы или даже целых партий.

Чтобы провести расчёт, понадобится прибегнуть к выяснению следующей информации:

1. Определение показателей внешнего сечения изделий.
2. Размер стенок изделий.
3. Длина, которая является немаловажным параметром при выявлении веса.
4. Марка стали. Зная марку стали, можно выполнить максимально-точный расчёт веса. Для сравнения стоит отметить, что чугунные изделия будут иметь больше вес, чем стальные.

Указанная выше информация находится в сопроводительной документации, прилагаемая к изделиям, а также добывается путём самостоятельного проведения замеров. Чтобы узнать общий вес трубы, первоначально нужно выявить удельную массу, после чего полученное значение умножается на длину изделия. В результате имеем общую массу трубы. Ниже изображена таблица, в которой указаны параметры электросварных труб и их удельная масса.

Выявление веса электросварной трубы – это важное мероприятие, проводимое при перевозке, учёте и изготовлении изделий. Вес бесшовной трубы выясняется для того, чтобы выявить оптимальный способ транспортировки

Зная вес стальных водогазопроводных труб, можно рассчитать необходимое количество соединительных и крепёжных элементов, опор и подвесов.

Особенности бурильных труб

Трубы для буровых установок не имеют соединительных швов – крепление деталей обеспечивается за счет специальных замков с резьбой. Бурильные трубы, являющиеся частью колонной конструкции, соединяются специальными ниппелями. Все виды деталей, используемых в бурильных установках, производятся в соответствии с определенными стандартами и нормами. Сами трубы могут иметь квадратное или круглое сечение.

В зависимости от материала изготовления выделяют следующие виды бурильных труб:

1. Стальные трубы. Изделия из стали наиболее распространены. Диаметр стальной бурильной трубы может варьироваться в пределах от 34 до 168 мм. Стандартный диаметр, чаще всего используемый в буровом оборудовании – 60 мм. Посредством данных труб осуществляется колонковое бурение, подразумевающее высокую скорость вращения долота, поэтому порода разрушается по кольцевой траектории. Стальные трубы имеют повышенную степень надежности, поэтому их применяют для добычи алмазных пород.
2. Трубы из легких сплавов. Изделия из таких сплавов могут иметь разные характеристики и особенности (одним из вариантов трубы из легкого сплава является конструкция с утолщенными концами и круглым сечением профиля). Толщина стенки легкосплавных труб варьируется в пределах от 9 до 17 мм.

Буровое оборудование производится прессовкой. Сырье, которое обрабатывается данным методом, должно предварительно пройти термическую обработку, которая повысит характеристики исходного материала. Для соединения деталей используются замки, отличающиеся достаточно легкой конструкцией.

Для улучшения прочностных характеристик торцевые части деталей утолщаются, в результате чего увеличивается и вес буровой трубы. К крайним участкам трубы сварочным методом крепится специальная муфта и замковый ниппель.

Производственные линии по изготовлению бурового оборудования учитывают все требования, предъявляемые к данным деталям, поэтому на выходе, независимо от группы прочности бурильных труб, получаются качественные элементы, способные выполнять свои функции на протяжении всего эксплуатационного периода.

Технические особенности

Бурильные трубы — длинные пустотелые изделия цилиндрической формы, длина которых от 3 до 7 метров. Они связывают режущий инструмент и буровую аппаратуру. Для бурения изделия соединяются друг с другом, образуя буровые колонны. Для производства используется высокоуглеродистая сталь. Однако эти детали могут использоваться из высоколегированных сплавов, содержащих противокоррозийные легирующие добавки. С конструктивной точки зрения бурильные трубы в составе буровых вышек выполняются следующие функции:

• Передача вращательного движения, крутящего момента от электрического привода к режущему долоту на конце установки. Средняя частота вращения составляет 1500-2000 оборотов в секунду.
• Создание осевой нагрузки (за счет работы вращательного станка + дополнительную нагрузку создает вес). Размер осевой нагрузки зависит от множества параметров, однако он составляет от 1 до 6 тонн.
• Передача очистительного агента от насоса или компрессора к поверхности участка, где происходит бурение. При необходимости установка может работать в обратном направлении. Тогда труба будет использоваться для подъема по колонне мусора или полезных ископаемых.

Изделия могут обладать различным сечением:

• Детали с округлыми сечением являются стандартными, а используются они для решения всех основных инженерных задач по бурению скважин.
• Детали с квадратным сечением применяются для работы со скважинами нестандартной формы (такие детали проще скреплять друг с другом).
• Шестигранные и восьмигранные детали размещаются на концах колонн (наличие дополнительных граней увеличивает прочность).

На концах труб наносится наружная резьба — она нужна для соединения различных труб между собой. Для соединения отдельных элементов применяются соединительные ниппели и муфты. Для соединения крупных конструкций (более 8 метров) могут применяться бурильные замки, которые надежно фиксируют детали. В случае частого сбора/разбора бурильных колонн также рекомендуется применять бурильные замки, поскольку трубная резьба не рассчитана на частое свинчивание/развинчивание. Муфты, ниппели, замки производятся из высокоуглеродистой либо легированной стали (применяются стальные марки 38 ХНМ, 36Г2С, 35Г2СВ).

трубы ОАО «Завод бурового оборудования» , г. Оренбург
