Как выкрутить шланги из смесителя глубокого гнезда

Сильфонная

Более надежными и долговечными являются гибкие шланги. Они изготавливаются в виде чередующихся колец разного диаметра из нержавеющей стали. В процессе производства деталь выборочно гофрируется, а затем приобретает гофрированную форму, которая обеспечивает высокую гибкость. Стоимость такой трубки значительно выше.

Имеются два типа трубок:

Первый — неэластичный и имеет определенные размеры: 20, 30, 40, 50, 60, 70 и 80 см. Для второго указывается диапазон минимальных и максимальных значений: 140-250, 200-355 мм и т.д. Не рекомендуется слишком сильно растягивать изделие, так как это повлияет на срок службы изделия.

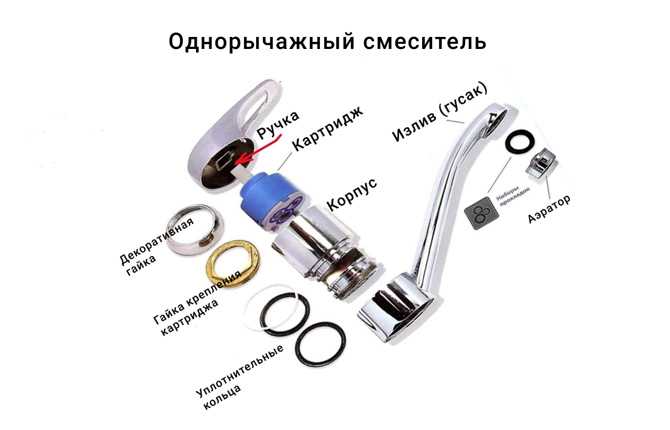

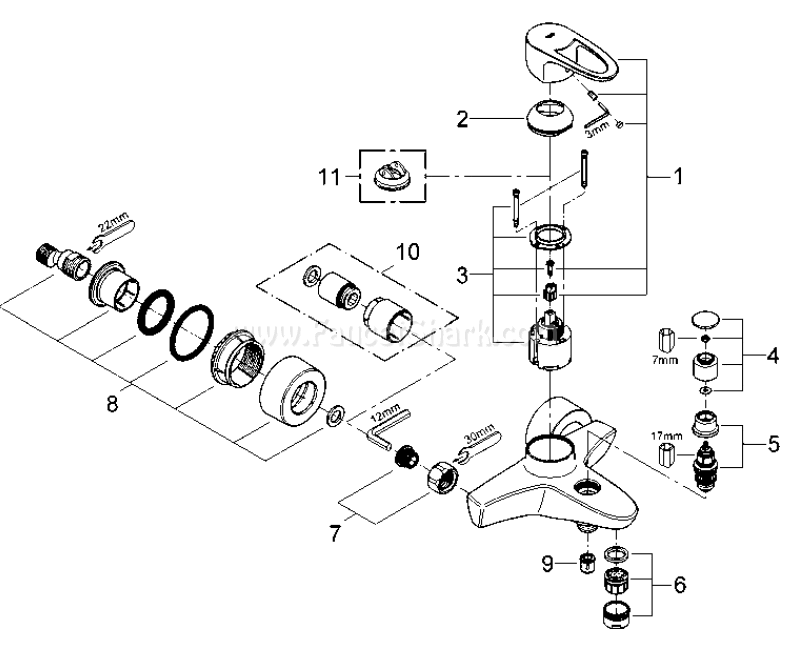

Как поменять подводку в смесителе GROHE (разборка в фотографиях)

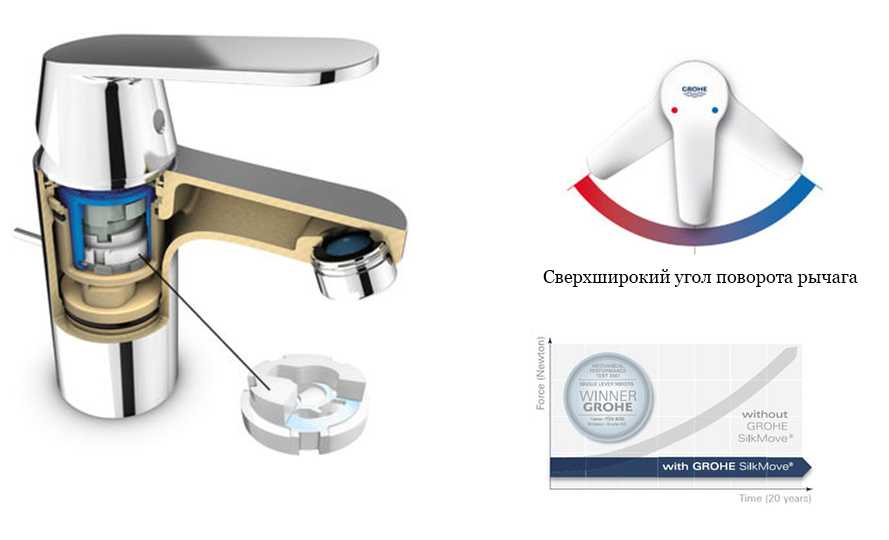

Встал вопрос выбора смесителя, но после изучения ассортимента магазинов пришел к неутишительным выводам: 99% смесителей продаются с гибкой подводкой (ГП). А из ассортимента GROHE вообще изъяли однорычажные смесители с жесткой подводкой (Если верить сайту GROHE). В виде выхода из ситуации компания GROHE предлагает услугу замены подводки в своем оф. сервис центре. Звонки в оф. с/ц GROHE дали результат: а) Почти во всех случаях можно поменять подводку. б) цена работы 400-600 рублей (зависит от конкретного с/ц) в) цена подводки 1000-1200 рублей (зависит от конкретного с/ц) за 1 трубку (можно приобрести без установки). В общем, решил разобраться что к чему и как же она (ГП) крепится внутри смесителя, на деле все оказалось просто и элементарно.

Основные преимущества гибких подводок:

• Это их подвижность, по сравнению с жёсткими конструкциями.
• Так же можно выделить их удобство при установке в сложно доступных местах. Помимо этого установка гибких подводок проста в местах с ограниченным пространством, без нарушения её целостности и надёжности. Тогда как установка металлических труб весьма сложна, неудобна и трудоёмка.
• Практически полная герметичность конструкции, обусловленная изготовлением из материалов лучшего качества
• Даже новичок, не имеющий специального оборудования и особых навыков, справится с установкой или демонтажем конструкции
• Устойчивость к вибрациям
• При соблюдении определённых правил, гибкая подводка для воды имеет долгий срок эксплуатации.
• Малая подверженность высоким температурам

Гибкий тип конструкции удобен при установке в большом сплетение труб, а так же других приборов сантехники. Чего нельзя сказать о жёстких типах.

Что потребуется, чтобы сменить старый прибор на новое устройство?

При выполнении любых демонтажно-монтажных работ необходимо правильно подготовить место и инструменты. Процесс пройдет быстрее, если все необходимое будет под рукой. Чтобы установка смесителя на кухне прошла без осложнений, подготовьте следующие инструменты:

• газовый ключ;
• плоскогубцы (пассатижи) — желательно большого размера;
• отвертки — замена смесителя на кухне может потребовать использования плоской и крестовой отвертки;
• рожковый ключ 12 на 14 — какой ключ нужен для смесителя легко будет выяснить после покупки оборудования;
• разводной ключ;
• шестигранники — особый ключ для смесителя с рычагом, поможет демонтировать кран;
• паклей или лентой ФУМ (виниловые волокна).

Разумеется, установка смесителя на раковину не обойдется без покупки и сборки нового сантехнического прибора

Тут важно не забывать о мелочах:

• варианте подводки — жесткая или гибкая. Предпочтительнее покупать с гибкими шлангами смеситель на мойку, как закрепить его, рассказано ниже;
• способе монтажа — на гайку, шайбу, несколько отверстий;
• габаритах отверстия на мойке.

Перед тем, как установить смеситель на кухне вместо изношенного старого устройства, все перечисленные моменты стоит уточнить и строго соблюсти. В противном случае, придется расшивать отверстие под кран. Нередко сантехническое оборудование меняется совместно с мойкой. У чаши может быть как предусмотрено, так и не предусмотрено монтажное (монтажные) отверстие (отверстия). Если установка кухонного смесителя на мойку проводится на мойку без гнезда под прибор, тогда вам потребуется согласовать диаметр посадочного гнезда крана, тип подводки и проделать монтажное отверстие самостоятельно.

Самодельный переходник на кран для шланга

Решил я тут немного дистиллированной воды сделать и, соответственно, понадобилось подключить холодильник Либиха (дистиллятор) к водопроводу. Стал думать, как подключить шланг к крану.

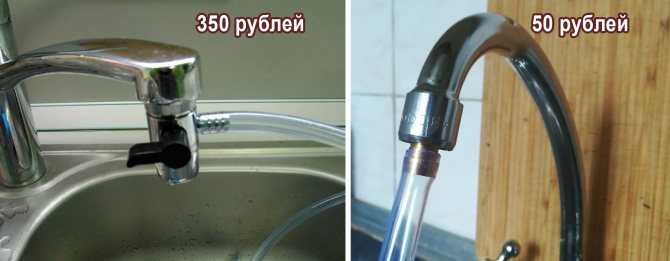

Стандартные решения в виде готовых переходников на кран для шланга стоят каких-то совершенно немыслимых денег (посмотреть на цену и абалдеть), поэтому стал думать, как обойтись малой кровью.

В общем, решение оказалось примитивным: для подключения шланга к крану проще всего использовать аэратор:

Дело в том, что резьба на лейке смесителя весьма специфическая (диаметр 22 мм, шаг 1 мм) и никакие готовые сантехнические прибамбасы к ней не подходят. Кроме аэратора, конечно.

Откручиваем его и вытряхиваем все внутренности. Нам нужна только сама металлическая оболочка:

Кстати говоря, пластиковые аэраторы из-за своей хлипкости и хрупкости совершенно не подходят. Нужно из металла.

Идем на ближайший рынок, где торгуют всякой сантехникой и покупаем там штуцер нужного диаметра (под имеющийся у нас шланг) с внутренней резьбой 1/2 дюйма. Я купил на 9 мм:

Зажимаем штуцер в дрель, проверяем чтобы при вращении не было биений:

Берем болгарку с отрезным кругом и отделяем лишнее:

Должно получиться, что-то вроде этого:

Затем меняем отрезной круг на болгарке на лепестковый:

и аккуратно зашлифовываем, чтобы получилась ровная плоскость:

Затем этим же лепестковым кругом превращаем шестиугольник в круг и уменьшаем его диаметр до тех пор, пока наш модернизированный штуцер не начнет входить внутрь корпуса аэратора

Делать это нужно очень медленно и осторожно, главное, не пропустить момент. Периодически останавливаемся и проверяем — входит или нет:

Как только штуцер стал беспрепятственно проходить сквозь резьбу и упираться во внутреннее заужение корпуса аэратора, значит наша насадка на кран для шланга считай готова. Осталось только найти силиконовую прокладку на 1/2″ (их везде как грязи).

Итак, перед вами ответ на вопрос, как подсоединить шланг к смесителю:

Собирается все в таком порядке:

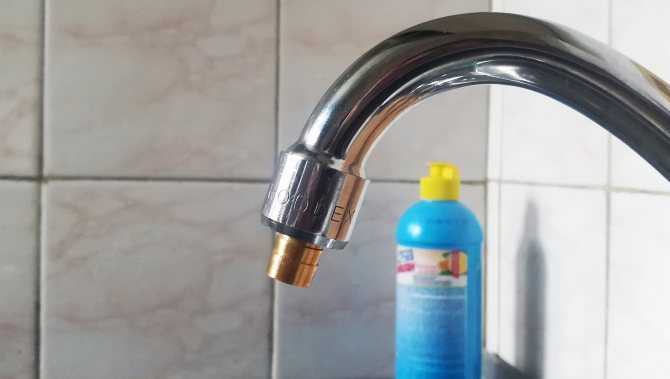

Я проверил в работе: ничего нигде не подтекает, все надежно и эстетично.

В общей сложности наша насадка на водопроводный кран для шланга обошлась в 45 рублей (латунный штуцер), 5 рублей за прокладку и примерно 40 минут времени, включая уборку помещения.

А в качестве бонуса нам еще и латунная гайка на полдюйма останется:

Надеюсь, мой опыт был вам полезен и, вы узнали еще один способ как подсоединить шланг к крану на кухне.

Кстати, аэратор после такого использования нисколько не пострадает. Его можно снова собрать и прикрутить на место. Как будто ничего и не было!

Ну а если у вас нет возможности выточить штуцер, например, нет подходящего инструмента, то адаптер на кран для шланга можно сделать еще проще. Как? Смотрите видео!

На этом все

Спасибо за внимание!

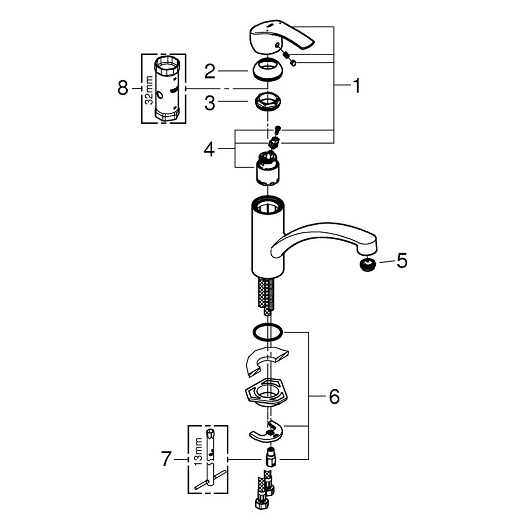

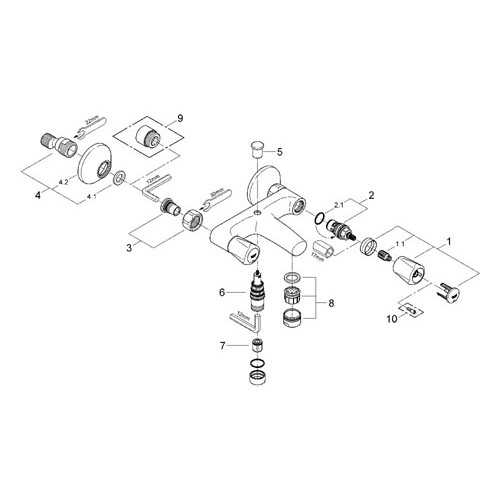

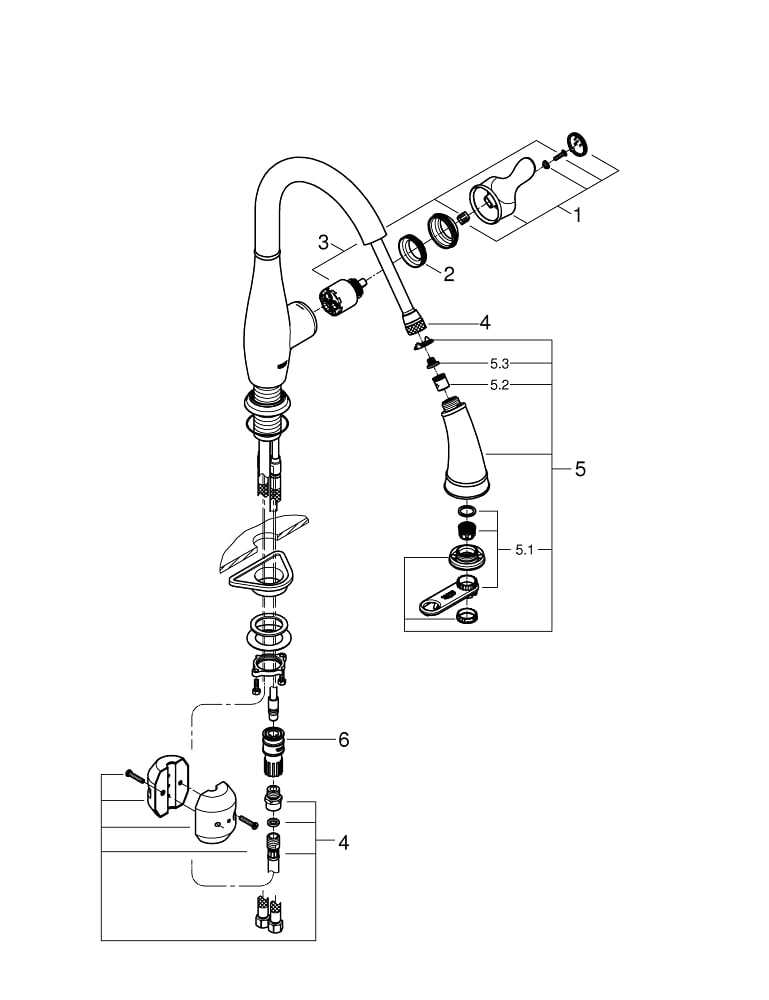

Замена гибкой подводки смесителя Grohe/Грое

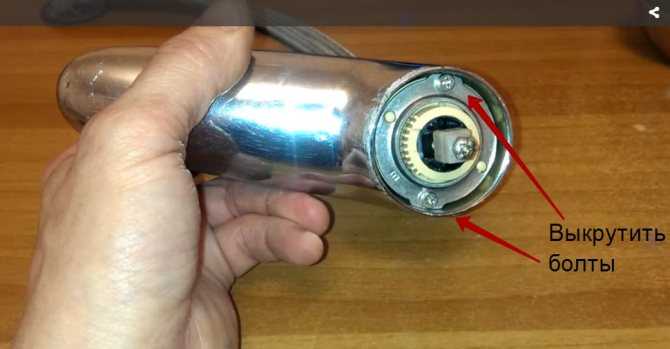

Наш пациент -смеситель GROHE немецкой сборки -эксплуатируется уже 14 лет, без нареканий. Штатные гибкие подводки, вопреки всем рекомендациям и здравому смыслу, не менялись также 14 лет. Они свободно крутятся как по часовой, так и против часовой стрелки, то есть, соединяются с корпусом смесителя не по резьбе. Из корпуса смесителя от руки не вытаскиваются. Становится понятно, что их что-то держит в самом смесителе. Соответственно, нам предстоит разобрать смеситель, для чего снимаем его с места установки.

Для разборки потребуются следующие инструменты:

-Отвертка шлицевая; -Ключ шестигранный толщина 3 мм; -Головка торцевая 32 мм. Производитель заботливо утопил гайку крепления картриджа вглубь корпуса смесителя, поэтому ни разводным, ни рожковым ключом к этой гайке не подобраться, а только головкой. Также заботливый производитель, дабы отбить у любознательного обывателя, всё-таки добравшегося до гайки, крамольные мысли эту гайку открутить, оставил слишком мало места между корпусом и гайкой, поэтому далеко не всякая головка подойдёт, а только имеющая тонкую стенку.

Замена гибкой подводки в смесителях

Случается, что длительный срок эксплуатации гибкого соединения ведёт к его протечке. Причина здесь кроется в износе гибкой подводки — разрыве резинового шланга, как правило, вблизи его соединения со смесителем — а это значит, что пришла пора её заменить.

Сама по себе замена гибкой подводки в смесителях — процедура, не требующая затраты многих усилий и длительного времени.

Рассмотрим пошагово весь процесс:

1. Перекрывается в системе поступление воды (как холодной, так и горячей).
2. Снимается использованное гибкое соединение. С этой целью откручивают накидную гайку или выкручивают штуцер.
3. Заранее купленные гибкие соединения ещё раз проверяются на доброкачественность и устанавливаются на место снятых. Гайки на подводках не требуют уплотнения, там предусмотрена прокладка из резины.
4. Подводка монтируется в свободном соединении, ни в коем случае не должно быть натяга. Применяют для этого либо фитинги, направленные вверх, либо уголки в 90° для направления отводов вверх. Можно также воспользоваться подводками большей длины.
5. Накидные гайки закручиваются до упора, но не перетягиваются, ибо при избыточном обжиме резиновая прокладка может прийти в негодность, в связи с чем соединение даст протечку.
6. При монтаже гибкая подводка не должна подвергаться излому. Предпочтительнее взять соединение избыточной длины и сделать добавочную свободную петлю.

Если, меняя гибкое соединение, вы последуете перечисленным выше советам, то соединительная конструкция с гибкой подводкой к смесителю прослужит вам длительное время, не принося никаких неудобств.

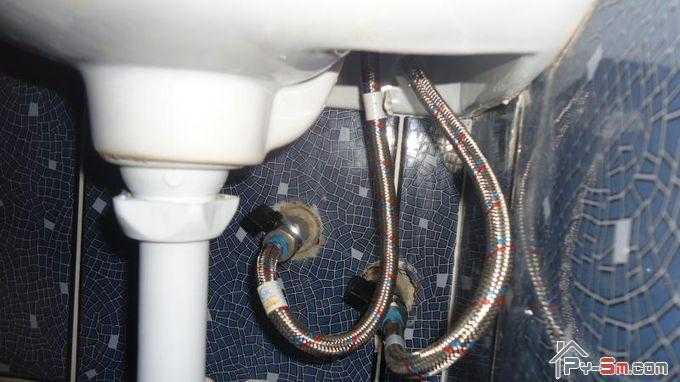

Все сантехническое оборудование подключается к водопроводным трубам шлангами жесткой или гибкой подводки. Жесткие шланги менее предпочтительны, так как требуют более высокой четкости при подборе и не дают возможности переместить устройство в какую-либо сторону. Подключение гибкой подводки к смесителю или иному сантехническому устройству можно сделать самостоятельно.

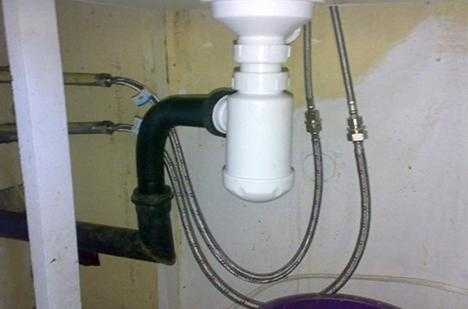

Подключение смесителя гибкими шлангами

Выбор подводки

Если требуется замена гибкой подводки, то в первую очередь необходимо правильно подобрать шланг для подключения смесителя. При выборе требуется опираться на следующие факторы:

назначение подводки. В продаже можно найти шланги для подключения холодной и горячей воды, а также универсальные изделия. Подводка для холодной воды обмотана синей нитью. Для горячей воды – красной нить. Универсальная подводка имеет вкрапления как синей, так и красной нитей;

Подводка, подходящая для подключения и холодной, и горячей воды

Во избежание недоразумений специалисты рекомендуют использовать универсальную подводку для подключения смесителя.

параметры шланга. Подбирая параметры необходимо определить тип подключения подводки к смесителю и водопроводной трубе (гайка, штуцер и так далее), а также вид и размер резьбы. Резьба бывает внутренней и наружной. Размеры резьбы варьируются от ½” до 1 ½”. На следующем этапе подбирается длина шланга. Чтобы подсоединение было максимально надежным, необходимо устранить возможность возникновения напряжения на шланге. Для этого требуется выбирать устройство, длина которого несколько более чем расстояние от смесителя для отвода трубы;

Подбор подводки по типу соединения

• материал изготовления штуцеров и гаек. Более надежным и долговечным является латунь. Соединительные элементы также могут быть изготовлены из алюминия (с течением времени материал покрывается ржавчиной и приходит в непригодность) или пластика (сильно подвержен механическому воздействию);
• шланг должен быть достаточно эластичным. Если при удержании подводки за один конец шланг принимает висячее положение, то данный показатель находится в норме. Если шланг принимает горизонтальное положение, то показатель эластичности изделия маленький;
• на обмотке, гайках и штуцерах не должно быть видимых повреждений, что приведет к сокращению срока эксплуатации изделия.

Опираясь на представленные факторы, каждый пользователь может самостоятельно подобрать наиболее подходящее и долговечное изделие.

Как отремонтировать шланг?

Перед началом ремонта либо замены шланга стоит проверить положение воды на смесителе – рукоятка обязана перекрывать подачу воды к шлангу. На смесителе имеется накидная гайка, она находится у основания шланга – ее направляться открутить посредством гаечного ключа. Затем трубка шланга вытаскивается из смесителя. Применяя отвертку, нужно поддеть пластмассовый ниппель (время от времени он бывает сделан из бронзы). За ниппелем в гофре видна трубка из резины либо гибкого пластика.

Вытащив эту трубку из гофры, нужно проверить, где находятся трещины либо переломы. Если они с краю, тогда нужно снять ниппель, отрезать испортившийся кусок трубки и приделать ниппель заново. Наряду с этим трубка крепится к ниппелю методом защемления.

У для того чтобы ремонта имеется недостаток – защемление трубки со временем ведет к тому, что она трескается около ниппеля. Возможно ее обвязать проволокой около латунного ниппеля, но тогда материал трубки будет пересыхать там. В конечном итоге, непременно, нужно будет устанавливать новый шланг, исходя из этого не помешает им запастись заблаговременно.

В то время, когда шланг собран, он крепится к смесителю в обратном порядке – подводится к нему и завинчивается гайкой. Принцип крепления лейки душа к шлангу аналогичен методу ремонта трубки. По окончании ремонта нужно разрешить войти воду на душевой шланг и проверить, нет ли где-нибудь течи.

Кроме этого рекомендуем вам прочесть статью «Замена прокладки в смесителе».

Как произвести замену подводки

Когда необходима замена

Поменять шланг необходимо, если:

Нарушение герметичности соединительного шланга

Протечка в месте присоединения шланга

Процесс замены гибкой подводки

Чтобы произвести монтаж гибкой подводки для воды для подключения смесителя, необходимо:

Отсоединение гибкого шланга от водопроводной трубы

Места фиксации смесителя к сантехническому оборудованию

Установка гибкой подводки на смеситель

Процесс замены соединительных шлангов представлен на видео.

Заменить гибкую подводку самостоятельно не составляет проблем. Главное – правильно подобрать шланг, соответствующий всем параметрам.

Источник

Устройство и разновидности шлангов для смесителя

Способ подсоединения кухонного смесителя с помощью гибких шлангов относят к бюджетным вариантам, но он надежен, если правильно подобрать материал и не нарушать технологию работ. Элемент представляет собой резиновую трубку, закрытую оплеткой, которая плотно облегает стенки.

Назначение оболочки — предупреждать деформацию от наружных ударов и внутренних нагрузок из-за гидравлического удара. Изделия выдерживают не меньше 10 атмосфер, не разрушается от холода и жары. Не подвержены коррозии, поэтому служат до 12 лет при условии правильной эксплуатации.

Виды гибких шлангов для подключения водопровода:

• Чтобы от ГВС присоединить шланг к крану в ванной, на кухне, подать горячую воду в душевую кабинку и к другому оборудованию. Такие элементы имеют в строении оплетки нити красного цвета.
• Для стыковки с магистралью ХВС. Такие шланги помечены синими нитями, вплетенными в оболочку.
• Универсальная продукция. Трубки применяют для стыкования с холодным и горячим водопроводом. В оплетке присутствуют жилки синего и красного цвета.

Чем руководствуетесь при выборе гибких шлангов?

Изучаю информацию в интернете
50%

Советуюсь со специалистом
0%

Я сам все знаю
50%

Проголосовало: 4

Шланги состоят из деталей:

• уплотнители для герметичности, предупреждающие протечки;
• ниппель из стали или латуни;
• внутренняя трубка нержавейки или алюминия;
• нержавеющая, стальная, нейлоновая оплетка;
• зажимная пресс-гильза для ниппеля;
• стыковочный штуцер из металла или латуни;
• гайка накидного типа.

Резиновые трубки долговечные, выдерживают большой напор, не деформируются, хорошо работают в холоде. При выборе учитывают соответствие стандартам пищевой промышленности, т. к. не вся резина годится для подачи питьевой воды.

Пластиковая продукция бывает гладкой и с гофрой на стенках. Второй вариант отличается хрупкостью, способностью образовать известковые отложения и накипь. ПВХ трубки имеют много вариативных разнообразий, бывают простые и армированные. Легкие и гибкие, но теряют эластичность при воздействии хлора.

Силиконовые трубки показывают высокую сопротивляемость жесткой воде, переменам напора и гидравлическим ударам. Аналогично работают нейлоновые оболочки — они легкие, прочные, не перекручиваются.

Нержавеющая стальная оплетка — распространенный вид. Она продлевает время службы подводки, выдерживает высокое внутреннее давление. Такие шланги применяют также в неотапливаемых строениях.

Нейлон значительно повышает рабочие показатели трубок. Они служат до 15 лет и рассчитаны на напор до 20 атмосфер, предел температуры пропускаемой горячей жидкости +110°С. Изделия стоят дороже других видов.

Сильфонные оболочки гибкие, представляют собой стальную гофру, при этом внутри отсутствует шланг из резины. Штуцер стыкуется с рукавом сваркой, что способствует повышению надежности, срок работы таких оболочек — не менее четверти века. По стоимости продукция превышает все аналоги гибких шлангов.

Установка смесителя своими руками: надежное подключение к водопроводу

На сегодняшний день существует три способа надежного подключения вертикальных смесителей – это гибкий сильфонный шланг, металлопластиковая труба и жесткие, хромированные медные трубки. Воспользовавшись такими соединениями, вместо обыкновенных гибких шлангов, вы получите надежное, а главное долговременное соединение. В общем, при правильном подходе угроза потопа с этой стороны грозить вам не будет.

1. Гибкий сильфонный шланг (по-другому его еще называют металлорукав). В нем резина не используется – он полностью изготовлен из нержавеющей стали. Гибкость этого изделия достигается за счет формирования так называемой гармошки. Во всем остальном, в том числе и способе соединения с водопроводом и смесителем, этот шланг практически идентичен своему резиновому аналогу. Имеется все та же игла для установки подводки в смеситель и та же накидная гайка с прокладкой. Стоимость сильфонного шланга на порядок дороже, но взамен вы получаете гарантию качества и уверенность в завтрашнем дне – экономить на этом не нужно.

Гибкий сильфонный шланг фото

2. Металлопластиковая труба. Как ни странно это звучит, но с ее помощью также можно надежно подсоединить вертикальный смеситель. В данной ситуации установка смесителя на кухне, а вернее его подключение к водопроводу, осуществляется с помощью трех типов изделий – это специальные переходные иглы на металлопластик, обыкновенные концевики с внутренней резьбой и отрезки труб. Иглы вкручиваются в смеситель, как и обычные шланги, концевики навинчиваются с помощью пакли или ФУМ-ленты на отсекающие краны, а трубки используются в качестве соединительных звеньев между ними. Все просто, а главное надежно – естественно, только в том случае, если вы будете применять качественную систему металлопластиковых труб.

Металлопластиковая труба для подключения смесителя

3. Жесткие трубки. Практически все мастера сантехники не любят это подключение по одной причине – делается это долго и утомительно. Причем, основная проблема такого подключения – это изгибание жесткой трубы. Применяется в таком типе соединения смесителя с водопроводом специальный приборный кран и жесткие, трубки, сделанные из нержавеющей стали или меди, с иглами на конце. Сначала в смеситель устанавливаются трубки, потом они должным образом изгибаются (вручную), подгоняются к отсекающему крану и зажимаются в нем.

Жесткие трубки для подключения смесителя фото

И в заключение хочу еще раз напомнить, что установка смесителя, выполненная с такими подключениями, является исключительно надежной. Никому не нужны проблемы, и именно поэтому пора отказаться от традиционных гибких шлангов, которые по своей сути облегчают только работу мастера.

Автор статьи Александр Куликов

Как трубы подведёшь, так подводку и назовёшь!

Другой способ разделения типов подачи воды к кранам — по положению. Все замечали, что кухонный кран обычно располагается прямо на горизонтальном плече мойки или раковины. Все вспомогательные элементы, такие как трубы, шланги или сильфоны, скрыты под этой кромкой. Такая конструкция называется напольным всасывающим смесителем.

В ванных комнатах, напротив, смеситель (если только он не установлен сбоку от ванны) размещается отдельно от раковины — он обычно обслуживает ванну и душ и располагается где-то посередине между раковиной и ванной. В этом случае смеситель имеет внешнее подключение: Обычно он устанавливается на отдельно стоящем настенном кронштейне, а трубы обычно находятся в открытом положении. Иногда смеситель просто поддерживается трубами, несущими воду.

Обзор производителей

Чтобы не затягивать с выбором нужной продукции, необходимо заблаговременно ознакомиться с самыми проверенными и востребованными компаниями, которые включены в этот перечень.

• Grohe (Германия). Компания производит подводку высокого качества, привлекающую клиентов надежностью, эргономичностью и сроком службы.
• ProFactor является немецким брендом с 50-летним опытом в этой сфере. За этот период продукция продемонстрировала себя на мировом рынке с лучшей стороны и сегодня является непререкаемым фаворитом. Любой образец из ассортимента ProFactor – пример высокого качества.

• Remer – это бренд родом из Италии, который создает основательную конкуренцию для изделий, представленных выше компаний. Отечественному потребителю эта продукция прекрасно знакома. Компания осуществляет весь производственный цикл, что дает возможность ей контролировать каждый этап.
• О продукции российской фирмы Santrade у потребителей мнение неоднозначное. В одних случаях они удовлетворены работой подводок и не имеют претензий к изготовителю, а в других – у пользователей имеются отрицательные оценки. Santrade производит продукцию разнообразной ценовой категории. Недорогой ассортимент не имеет высокого качества. Вследствие этого и происходят различия во мнениях.

• Производитель из Испании Industrials Mateu стабильно занимается научно-исследовательской деятельностью и выполняет жесткий контроль над собственной продукцией. Подобная концепция работы дает возможность ей выпускать востребованный продукт, соответствующий международным стандартам.
• Rispa – это компания, о которой мало что известно. По одним данным, это производитель из Турции, а из иных источников становится ясно, что создана она в КНР. Продукция недорогая, что дает ей возможность держаться на рынке РФ. Кроме этого, качество продукции далеко не худшее. Подводка для смесителей может прослужить приличное время даже при очень частом использовании, потому в условиях небольшого бюджета можно остановить выбор на этих изделиях.

Что такое гибкая подводка?

Другое название этого соединительного элемента — гибкое соединение, один вариант которого представляет собой резиновый шланг, оплетённый алюминиевой либо нержавеющей стальной нитью.

* — Синие и красные нити в оплётке обозначают, что соединение пригодно для подачи как холодной, так и горячей воды

Металлическая оплётка призвана защищать шланг от:

• механических воздействий извне;
• гидроударов;
• резких перепадов давления в системе;
• тепловых расширений.

Основная функция гибкой подводки — подключение всевозможных приборов сантехники, отопления, бытовых приборов с использованием воды и пара, а также газового бытового оборудования к магистральным линиям водо- и газоснабжения.

Присоединяют такую подводку к водопроводной системе:

• с использованием штуцера, который ввинчивают в подключаемое оборудование;
• при помощи накидной гайки, которую накручивают на трубу с резьбой.

Шланг, используемый в гибкой подводке, изготавливают из этиленпропиленового каучука, по-другому — «нетоксичной резины», поскольку он применяется и для подачи питьевой воды. В оплётку вплетают нити красного и синего цветов, это означает, что гибкое соединение пригодно для подачи как горячей, так и холодной воды.

Для смесителей подводка поставляется в комплекте, состоящем из двух элементов — одно соединение предназначается для горячей, другое — для холодной воды. Кроме того, штуцеры на этих подводках разной длины, с тем чтобы при монтаже они не создавали помехи одна для другой, хотя в функционале они вполне взаимозаменяемы.

Другим вариантом гибкого соединения является сильфонная подводка — специализированный соединительный шланг, изготовленный из гофры, с латунными гайками на краях. Для газа и воды предназначаются разные сильфонные подводки, которые неравнозначны, и применять их можно только по их предназначению, хотя внешне они очень похожи. Отличаются же они исходным для своего производства материалом — для газового соединения используются более прочные материалы — и способом крепления. Для сильфонной гидроподводки используют вальцовку, а для газоподводки — аргонно-дуговую сварку.
