Что такое трубный дюйм?
Наиболее значимым параметром есть внутренний диаметр, не смотря на то, что чаще при выборе применяют условный диаметр (Ду), несложнее говоря, величину просвета. Как раз от него зависит пропускная свойство.
Простой дюйм равняется 25,4 мм, но в сантехнической области это правило, на первый взгляд, не работает. К примеру, наружный диаметр дюймовой трубы в мм образовывает 33,5 мм (значение приведено для ВГП трубопровода). Простой человек в таковой ситуации может поразмыслить, что в его расчеты закралась ошибка.
Все дело в том, что ориентироваться необходимо не по наружному, а по Двн, но и в этом случае правильного соответствия 25,4 мм нет. Так, водопроводному дюйму соответствует Ду 25,0 мм, а что касается Двн, то тут разброс возможно еще больше. Инструкция по исполнению строительных работ вряд ли упоминает о сложностях перевода единиц измерения, исходя из этого возможно легко совершить ошибку.
Так, для легкой ВГП трубы Двн составит 27,9 мм, для обычной – 26,4, а для усиленной – 25,5, обстоятельство для того чтобы разброса содержится в толщине стены. В случае если в таковой ситуации человек будет ориентироваться на Дн, то, вероятнее, остановится на варианте 26,8 мм, а данный размер уже соответствует ? дюйма, цена таковой ошибки возможно большой.
Обратите внимание! Кроме того малый на первый взгляд ошибка в меньшую сторону очень сильно воздействует на пропускную свойство и давление в системе. Это может очень плохо сказаться на ее долговечности
Как отличить дюймовый и метрический крепеж
Резьбовой крепеж является одним из самых популярных для присоединения деталей, сборки изделий, оборудования, конструкций. Нет такой отрасли, где бы он не использовался. Характеристик резьбы много: шаг, поле допуска, количество заходов, номинальный диаметр, вид профиля и другие. Одна из таких — единицы измерения, дюймы или миллиметры.
Часто бывает ситуация, когда нужно заменить болт, шпильку или винт, но приобретенный по максимальной схожести “на глазок” крепеж не ввинчивается в посадочное отверстие. Одна из причин — попытка ввинтить в отверстие с метрической резьбой крепежное изделие с наружной дюймовой резьбой. Или наоборот. Такая ситуация часто возникает при замене крепежа на изделиях или оборудовании, произведенных в Великобритании, США, Японии, Австралии. Там дюймовая резьба является приоритетной.
Как отличить дюймовую резьбу от метрической? Есть два основных способа — измерением шага и диаметра или с помощью специального инструмента.
Измерение
Маркировка резьбы крепежной детали в метрической и дюймовой системах выполняется по разному. В метрической, это указание шага резьбы (расстояние между соседними нитками) в миллиметрах, тогда как в дюймовой — количество витков на один дюйм.
Определение типа и размера резьбы крепежа сводится к следующим операциям. С помощью штангенциркуля измерить диаметр. Затем с помощью дюймовой линейки или штангенциркуля измерить количество витков в одном дюйме и шаг резьбы. Можно воспользоваться и обычной линейкой с отмеренными 2,54 мм (1 дюйм = 2,54 мм). Шаг метрической резьбы на мелком крепеже можно узнать, измерив расстояние между 10 витками и полученное значение разделить на 10. Полученные значения следует сопоставить с таблицей ниже. Максимальное совпадение по диаметру, количеству витков, шагу указывает на размер и тип резьбы. Нужно отметить, что существует много разных видов дюймовых резьб. В таблице приведены наиболее распространенные в диапазоне диаметров от 8 мм до 64 мм.
Для измерения резьбы также можно воспользоваться резьбомером. Это его прямое назначение. Резьбомер представляет собой набор пластин с выступающими зубьями под конкретную резьбу объединенных на единой оси. Размер резьбы выгравирован или нанесен несмываемой краской на самой пластине. Проверка резьбы выполняется путем прикладывания к резьбе наиболее близких по размеру пластин. При полном совпадении, без зазоров резьбу можно считать определенной, а ее размер посмотреть на пластине резьбомера. Выпускаются резьбомеры отдельно под метрическую, дюймовую резьбу или под оба вида.
НиП «Машиностроение»
В чем подвох?
Как определить размеры комплектующих для сантехники и водопроводной сети?
Водопроводные трубы, изготовленные из разных материалов подбирают по наружному сечению и соотношению с толщиной стенок. Гидротехнические и садовые шланги можно определить по диаметру внутреннего сечения. Обычно они имеют резьбу 1 2 дюйма. Это можно объяснить идентичностью диаметров шлангов и магистральных труб.
Капельные ленты имеют величину, которая аналогична внутреннему диаметру, а капельные трубки промаркированы внешним диаметром. При подборе фитинга нужно смотреть на маркировочные символы, нанесенные на детали.
Сантехники наизусть знают типовые размеры сантехнических изделий:
- 3/8 – элементы подключения европейских смесителей или наливного шланга в европейских унитазах;
- ½ — смесители и краны, все бытовые сантехнические приборы и трубы для жилья;
- ¾ дюйма – фитинги, трубы в квартиру;
- 1 дюйм – фитинги, трубы для небольшого жилища;
- 1 ¼ — подводка для сантехники;
- 1 ½ — сливное отверстие для воды в мойке на кухне.
Такие знания позволят новичку правильно подобрать необходимые детали для того, чтобы починить всю сантехнику в своем доме.
Почему водо- газопроводные изделия измеряются в дюймах
Система измерения труб в дюймах называется имперской, а в миллиметрах или сантиметрах – метрической. Имперская система измерения была разработана британцами. История основания данной системы уходит в 1495 год, когда английский король Генрих VII ввёл индивидуальный стандарт.
Метрическая система более удобна, но в водопроводных и газопроводных линиях исчисление размеров материалов выполняется именно в дюймах. Это общепринятый стандарт ГОСТ 3262-75, который применяется в водопроводных и газопроводных линиях. Углубляясь дальше, следует отметить, что 1 дюйм равняется 25,4 мм. Однако если взять дюймовую водопроводную трубку, и измерить её диаметр, то получится значение, равняющееся 33,5 мм. Что же это означает?
Такое несоответствие связано с разногласиями между американским дюймом и британским, который был утверждён королём Генрихом. В Британии значение одного дюйма равнялось размеру большого пальца. Именно поэтому сегодня известны такие разногласия с диаметрами обычных трубопроводов и водогазопроводных.
Особенности ПНД
Термином ПНД обозначается полимерный материал (полиэтилен), молекулы которого полимеризуются при низком давлении. Он применяется для подачи или отведения воды, транспортировки газа и технических жидкостей.
Главное достоинство такого полиэтилена состоит в коррозионной устойчивости.
Он эластичен, не обладает связанной с охлаждением хрупкостью, чем страдают многие пластики. ПНД противостоит низким температурам, а потому из этих труб монтируют внутренние и наружные трубопроводы.
Их без проблем можно закладывать в грунт, они могут слегка изменять геометрию, не теряя герметичности. Полиэтилен низкого давления не поддаётся воздействию воды, большинству кислот и всех известных щелочей, даже концентрированных.
Размягчаться ПНД начинает уже при +125 градусах, поэтому для систем ГВС и устройства тёплых полов применяют только улучшенные, более стойкие марки (ПЭ80 и выше).
Транспортируемая по таким трубам вода полностью сохраняет состав, вкус и запах. И уж точно она никогда не будет ржавой.
Вода в ПНД-трубопроводе всегда будет чистой
Композиции полимера и параметры труб водоснабжения
Композицией называется используемая для изготовления ПНД гранулированная однородная смесь, в которую в нужных концентрациях включены стабилизаторы, красящие пигменты и антиоксиданты. Они обеспечивают готовому изделию набор заданных свойств.
По ГОСТу (18599), регулирующему производство напорных полиэтиленовых труб, существует четыре композиции ПЭ: 32; 63; 80 и 100.
Они соответствуют четырём параметрам минимальной длительной прочности (MRS), которые составляют 3,2; 6,3; 8,0 и 10,0 Мпа соответственно.
Что указывает SDR
В таблицах сортамента и на самих изделиях есть маркировка SDR с набором цифр. По терминологии стандарта это соотношение наружного диаметра и толщины стенки.
Как отличить метрическую резьбу от дюймовой
Отличить трубу дюймовую от метрической не составляет большого труда
Для отличия нужно обратить внимание на насечки резьбы. Определить градус насечки на глаз практически невозможно, тем более что разница между метрической и дюймовой резьбой составляет всего 5 градусов
Отличить трубопроводы можно по закруглённым нитям резьбы, которые видны невооружённым глазом. Ошибиться невозможно, а для уточнения используется специальный прибор – резьбомер. В крайнем случае, для уточнения резьбы, можно воспользоваться и обыкновенной линейкой. Ниже на фото представлена специальная соединительная муфта, при помощи которой обеспечивается соединение водопроводного изделия с обычным.
Основные отличия резьб
Любая резьба характеризуется следующими основными параметрами:
- Наружный диаметр — расстояние между вершинами двух диаметрально расположенных гребней. Равняется диаметру окружности цилиндра, по которому выполнялась нарезка.
- Внутренний диаметр — расстояние между впадинами двух диаметрально расположенных гребней.
- Шаг резьбы — расстояние между двумя соседними вершинами профильных гребней или количество витков на единицу длины нарезанной резьбы.
- Угол профиля — угол гребня в градусах.
- Глубина резьбы — расстояние между впадиной и вершиной профильного гребня.
Разница резьбы метрической и дюймовой заключается в измерении этих основных параметров. Так, диаметры метрической резьбы указываются в миллиметрах, а дюймовой — дюймах (2,54 см). Дюймы указываются в целых и дробных долях, например, 1 1/4″. Существенные отличия есть и в принципах измерения шага. Для метрической резьбы он представляет собой расстояние между вершинами соседних профильных гребней, выраженное в миллиметрах. Шаг дюймовой резьбы — это количество витков (ниток) на один дюйм длины.
В отличие от метрической, у трубной резьбы по стандарту для каждого диаметра устанавливается свое значение шага. Это позволяет учитывать толщину стенок труб и их прочностные характеристики для образования наиболее надежного резьбового соединения, устойчивого к переменным нагрузкам и повышенному внутреннему давлению в трубопроводе.
Важным конструктивным отличием является профильный угол. Более того, по этому параметру можно отличить метрическую резьбу от дюймовой. В соответствии с нормами ГОСТ 6211-81 и 6357-81 гребни резьбы должны иметь профиль равностороннего треугольника. При этом угол наклона профильного гребня у метрической равняется 60°, а у трубной — 55°. Поэтому для специалиста доступно определение дюймовой резьбы визуально по данному параметру.
Эти отличия делают детали с разными видами резьб несовместимыми друг с другом. Они не подходят в связи с разными значениями диаметра и шага. Даже если эти параметры будут приблизительно совпадать, разный профильный угол не позволит создать рабочее резьбовое соединение.
Диаметр стальных труб
Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Дополнительная информация к дюймовой резьбе
Все стандартные шаги указываются в количестве ниток резьбы на дюйм (т.е. на 25.4 мм точно). При этом есть различия между английским стандартом и американским стандартом, у каждого свой набор стандартных шагов. Также внутри каждого стандарта есть определенная разница в наборах стандартных шагов по типу резьбы — крепежная, мелкая, особо мелкая, между трубными резьбами, трубными мелкими резьбами, резьбами для ремонтных вставок, резьбами для вставок Helicoil, и так далее. Все это в несколько раз сложнее, чем стандарты на метрические резьбы, но все же это вполне конечное множество, не такое уж страшное, когда оно сведено в красивую таблицу.
Кстати, сомневаюсь, что где-либо вы найдете это по-русски, ибо в СССР (как я теперь могу ответственно заявить) не было о дюймовых резьбах никакой особо подробной информации. Более-менее освещались в справочниках только трубные резьбы, и то частично, так как советский водогазовый трубный стандарт почти совпадал с британским BSP.
Смотрите, как все устроено в американской системе, это неполная таблица, а только по наиболее употребительным диаметрам и типам резьб (полная — тут) В правой части таблицы — как раз число ниток на дюйм, для разных видов резьбы
Обозначения: UNC-Unified National Course — крупная или обычная UNF-Unified National Fine — мелкая UNEF-Unified National Extra Fine — особо мелкая NPT-National Pipe Tapered — трубная обычная Британский стандарт похож, но не совпадает. Например, для резьбы 1/2» у американцев 13 ниток на дюйм, а в британском стандарте BSW — 12. Да, надо еще сказать, что в общем-то британских стандартов несколько, но кроме BSW и BSP мне никогда ничего не попадалось. BSP — это трубная резьба. https://en.wikipedia.org/wiki/British_Standard_Pipe
Обозначение
В современном русском языке общепринятого буквенного сокращения для обозначения дюймов нет. До перехода на метрическую систему применялось сокращение «дм», но теперь так обозначаются дециметры. Чаще всего копируется английское обозначение: такой же двойной штрих, как в обозначении угловых секунд, ставящийся без пробела за числовым значением, например: 3″ (3 дюйма). В англоязычных странах также используется сокращение «in» (от англ. inch – дюйм).
В современном русском языке общепринятого буквенного сокращения для обозначения футов, также как и дюймов, нет. Чаще всего копируется английское обозначение: фут обзначается как одинарный штрих, как в обозначении угловых минут, ставящийся без пробела за числовым значением, например: 3′ (3 фута).
Пример как вводить данные в калькулятор
В записи размера в дюймах следует отделять целую часть числа от дробной (если она есть) пробелом: например 10 1/4, или 20 4/8; в противном случае получится 101/4 и 204/8. Дробные числа в миллиметрах вводятся через точку, а не запятую (25.4 а не 25,4).
Данные для расчёта вводите в след. порядке: щёлкните левой кнопкой мышки в окне соответствующего параметра для появления мерцающего курсора; введите Ваши цифры. Дробная часть дюйма вводится без знака.
1 Дюйм = 25.4 миллиметра (мм). В настоящее время дюйм, благодаря своей наглядности, часто используется для измерения диаметров водогазовых труб и резьбы. Многие детали также имеют размеры, кратные дюймам. Кроме целых дюймов измерения проводятся в четвертых (1/4″),восьмых (1/8″), шестнадцатых (1/16″), тридцать вторых (1/32″) долях дюйма и т.д.
Что такое резьба и ее виды
Резьба — это особой формы и размеров канавка, по спирали нанесенная на внутреннюю или наружную поверхность трубы или металлического стержня. Может наноситься на цилиндрические или конические поверхности. Характеризуется и отличается друг от друга формой канавки, высотой/глубиной рельефа и расстоянием между витками — шагом. Для того чтобы соединить две детали, они должны иметь одинаковую или совместимую резьбу, причем одна деталь должна быть с наружной, другая с внутренней резьбой того же типа и размера. Вообще, резьбы делят на крепежные и ходовые. Ходовые применяются в элементах машин и обеспечивают движение. Нас больше интересуют те, которые применяются в быту и с которыми сталкиваемся в процессе ремонта и стройки. Это как раз крепежная резьба. О ней, собственно, и будем говорить.
Виды резьбы по направлению витков и поверхности
Еще стоит знать, что по направлению нанесения витков, резьбы бывают правые и левые, а по поверхности, на которые они наносятся — цилиндрические и конические.
Важность подбора правильного диаметра прокладываемых труб
Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды
В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно
К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.
Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.
Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.
D = sqrt ((314∙Q)/ (V∙DT)):
- D – внутреннее сечение выбранных труб;
- Q – тепловой поток, выражаемый киловаттами;
- V – скорость теплоносителя, м/с;
- DT – разница температур на обоих концах системы, измеряемая в ℃;
- sqrt – квадратный корень.
Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.
Металлические трубы, несмотря на появление в последние десятилетия изделий из полимеров и комбинированных материалов, во многих отраслях промышленности всё ещё сохраняют лидирующие позиции.
Поэтому широко налажено производство таких изделий практически любых размеров, что позволяет выбрать нужную продукцию под любую задачу, но и ставит перед мастером проблему правильного расчёта конструкции и подбора изделий. Среди основных применяемых в вычислениях параметров продукции можно отметить внутренние и наружные диаметры стальных труб, о которых далее и пойдёт речь.
Диаметры стальных водогазопроводных труб, согласно ГОСТу 3262-75
Эта группа трубных изделий классифицируется по Dу – условному проходу. Наружный диаметр водогазопроводных труб, имеющих одну величину условного прохода, остается неизменным, а толщина стенки меняется. Истинный внутренний диаметр точно равен величине Dу в редких случаях. Его значение округляется в соответствии с таблицей. Приведем пример. Для труб с Dу 10 наружный диаметр равен 17 мм, а истинный внутренний: для легких труб – 13 мм, обычных – 12,6 мм, усиленных – 11,2.
Таблица размеров водогазопроводных труб (ВГП) по ГОСТу 3262-75
| Условный проход, Dу | Наружный диаметр, мм | Легкие | Обычные | Усиленные | |||
| Толщина стенки, мм | Масса, кг | Толщина стенки, мм | Масса, кг | Толщина стенки, мм | Масса, кг | ||
| 6 | 10,2 | 1,8 | 0,37 | 2,0 | 0,4 | 2,5 | 0,47 |
| 8 | 13,5 | 2,0 | 0,57 | 2,2 | 0,61 | 2,8 | 0,74 |
| 10 | 17,0 | 2,0 | 0,74 | 2,2 | 0,8 | 2,8 | 0,98 |
| 15 | 21,3 | 2,5 | 1,16 | 2,8 | 1,28 | 3,2 | 1,43 |
| 20 | 26,8 | 2,5 | 1,5 | 2,8 | 1,66 | 3,2 | 1,86 |
| 25 | 33,5 | 2,8 | 2,12 | 3,2 | 2,39 | 4,0 | 2,91 |
| 32 | 42,3 | 2,8 | 2,73 | 3,2 | 3,09 | 4,0 | 3,78 |
| 40 | 48,0 | 3,0 | 3,33 | 3,5 | 3,84 | 4,0 | 4,34 |
| 50 | 60,0 | 3,0 | 4,22 | 3,5 | 4,88 | 4,5 | 6,16 |
| 65 | 75,5 | 3,2 | 5,71 | 4,0 | 7,05 | 4,5 | 7,88 |
| 80 | 88,5 | 3,5 | 7,34 | 4,0 | 8,34 | 4,5 | 9,32 |
| 100 | 114,0 | 4,0 | 10,85 | 4,5 | 12,15 | 5,0 | 13,44 |
Трубы поступают в продажу отрезками 4-12 м.

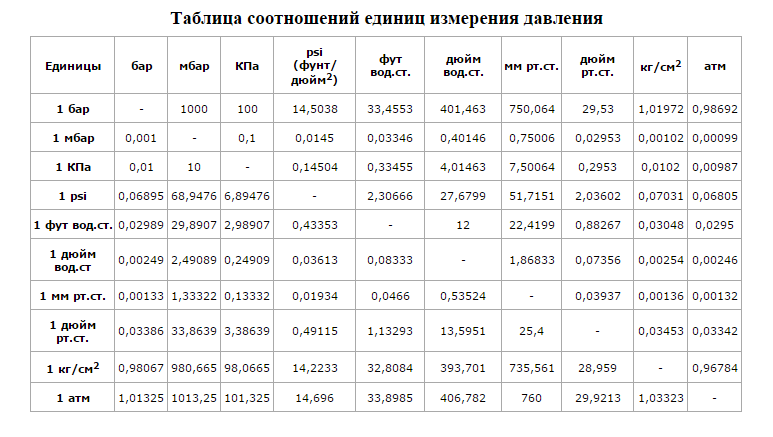

ДЕСЯТИЧНЫЕ МНОЖИТЕЛИ, ПРИСТАВКИ И ОБОЗНАЧЕНИЯ ПРИСТАВОК ДЛЯ ОБРАЗОВАНИЯ КРАТНЫХ И ДОЛЬНЫХ ЕДИНИЦ ВЕЛИЧИН
| Десятичный множитель | Приставка | Обозначение приставки | Десятичный множитель | Приставка | Обозначение приставки | ||
| международное | русское | международное | русское | ||||
| 10^24 | иотта | Y | И | 10^(-1) | деци | d | д |
| 10^21 | зетта | Z | З | 10^(-2) | санти | c | с |
| 10^18 | экса | E | Э | 10^(-3) | милли | m | м |
| 10^15 | пета | P | П | 10^(-6) | микро | мю | мк |
| 10^12 | тера | T | Т | 10^(-9) | нано | n | н |
| 10^9 | гига | G | Г | 10^(-12) | пико | p | п |
| 10^6 | мега | M | М | 10^(-15) | фемто | f | ф |
| 10^3 | кило | k | к | 10^(-18) | атто | a | а |
| 10^2 | гекто | h | г | 10^(-21) | зепто | z | з |
| 10^1 | дека | da | да | 10^(-24) | иокто | y | и |
Примечание. Для образования кратных и дольных единиц массы вместо единицы массы — килограмм используется дольная единица массы — грамм и приставка присоединяется к слову «грамм». Дольная единица массы — грамм применяется без присоединения приставки.
При написании наименований и обозначений десятичных кратных и дольных единиц СИ, образованных с помощью приставок, приставка или ее обозначение пишется слитно с наименованием или обозначением единицы.
Допускается присоединение приставки ко второму множителю произведения или к знаменателю в случаях, когда такие единицы широко распространены.
К наименованию и обозначению исходной единицы не присоединяются 2 или более приставки одновременно.
Наименования десятичных кратных и дольных единиц исходной единицы, возведенной в степень, образуются путем присоединения приставки к наименованию исходной единицы.
Обозначения десятичных кратных и дольных единиц исходной единицы, возведенной в степень, образуются добавлением соответствующего показателя степени к обозначению десятичной кратной или дольной единицы исходной единицы. При этом показатель степени означает возведение в степень десятичной кратной или дольной единицы вместе с приставкой.
Как не запутаться в диаметрах труб
- Что такое дюйм?
Дюйм – это английская мера длины, которая равна 2,54 сантиметра. В сантехнике дюйм используется для определения диаметра труб и размеров комплектующих.
Как определить дюймовую резьбу?
Как определить размеры водопроводной трубы?
Водопроводная труба измеряется по внешнему диаметру. Например, труба диаметром 3/4” имеет примерно 19 миллиметров внешнего диаметра.
Как отличить дюймах от сантиметров и миллиметров?
Для отличия измерений в дюймах от метрической системы можно использовать специфическую обозначение дюйма (”) после числового значения.
Как определить диаметр шланга?
Диаметр шланга в сантехнике измеряется в дюймах. Например, шланг диаметром 1/2” имеет примерно 12,7 миллиметров диаметра.
Таблица перевода дюймов в сантиметры и миллиметры:
| Дюймы | Сантиметры | Миллиметры |
|---|---|---|
| 1/16″ | 0,1588 | 1,588 |
| 1/8″ | 0,3175 | 3,175 |
| 1/4″ | 0,635 | 6,35 |
| 3/8″ | 0,9525 | 9,525 |
| 1/2″ | 1,27 | 12,7 |
| 5/8″ | 1,5875 | 15,875 |
| 3/4″ | 1,905 | 19,05 |
Таблица позволяет легко и быстро определить соответствие дюймов метрической системе.
Зная особенности дюймовых диаметров и таблицу перевода, можно легко измерить и определить размеры труб и комплектующих в сантехнике.
Отличие меры в разных странах
Австро-Венгрия. Венский дюйм = 2,6340278 см.
Великобритания. Английский дюйм или имперский дюйм (англ. inch от лат. uncia — 1⁄12 часть) с 1958 года приравнивается точно к 2,54 см. Ранее пересчитывался в метрическую систему по-другому. В английской системе мер 1 дюйм = 12 линий = 72 точки = 1⁄12 фута = 1⁄36 ярда.
Германия:
- Бавария: 2,43216 см или 2,918592 см («десятичный дюйм»);
- Баден: 3 см (1810);
- Пруссия: 2,61545 см (1755), 3,76625 см («десятичный дюйм», 1816);
- Рейнский союз: 2,61541 см;
- Саксония: 2,36 см.
Испания. 1 pulgada = 2,32166 см.
Квебек. Использовался французский дюйм, но с 1985 года значение изменено: 2,707005 см.
Китай. 1 цунь = 1⁄30 м ≈ 3,33333 см.
Мексика. 1 pulgada = 2,3278 см.
Остзейские губернии. Наряду с рейнскими дюймами (см. в разделе о Германии), применялись:
- курляндский дюйм ≈ 3,36 см;
- рижский дюйм ≈ 2,24 см;
- ревельский дюйм ≈ 2,6715 см.
Речь Посполитая, Польша, Великое Княжество Литовское:
- старопольский или коронный дюйм (до 1819 года) ≈ 2,48 см;
- новопольский дюйм (1819—1849) = ровно 2,4 см;
- вроцлавский (бреславский, силезский) дюйм = 2,742 см;
- старый литовский дюйм ≈ 2,7076 см.
Рио-де-Ла-Плата. 1 pulgada ≈ 2,547 см.
США. Как и в Великобритании, с 1958 года американский дюйм приравнивается к 2,54 см — для отличия от остальных эта единица называется международный дюйм. Ранее (с 1866 года) был равен 2,54000508 см (точнее, 10000/3937 см); иногда это старое значение используется и ныне под названием геодезический дюйм.
Калибр стрелкового оружия в США принято измерять в сотых долях дюйма, (в Великобритании — традиционно в тысячных долях). Например, знаменитый 45-й калибр — это 0,45 дюйма (или 11,43 мм); 30-й — это 0,30 дюйма (или 7,62 мм); 50-й — это 0,50 дюйма (или 12,7 мм), и т. д.
Франция. Французский дюйм (фр. pouce — большой палец), известный также под названиями парижский дюйм и королевский дюйм, был равен 75 000/27 706 см, то есть приблизительно 2,706995 см. В старой парижской системе мер 1 дюйм = 12 линий = 144 точки = 1/12 фута = 72/3161 локтя = 1/72 туаза. На делениях французского дюйма основаны единицы типометрической системы Дидо, принятой в русском типографском деле.
Япония. 1 сун = 1/33 м ≈ 3,03 см.
Дюймы против мм. Откуда путаница и когда необходима таблица соответствия
Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.
Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).
Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.
Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.
Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.
Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.
В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.
Таблица соответствия условного прохода дюймам
| Ду | Дюймы | Ду | Дюймы | Ду | Дюймы |
| 6 | 1/8″ | 150 | 6″ | 900 | 36″ |
| 8 | 1/4″ | 175 | 7″ | 1000 | 40″ |
| 10 | 3/8″ | 200 | 8″ | 1050 | 42″ |
| 15 | 1/2″ | 225 | 9″ | 1100 | 44″ |
| 20 | 3/4″ | 250 | 10″ | 1200 | 48″ |
| 25 | 1″ | 275 | 11″ | 1300 | 52″ |
| 32 | 1(1/4)» | 300 | 12″ | 1400 | 56″ |
| 40 | 1(1/2)» | 350 | 14″ | 1500 | 60″ |
| 50 | 2″ | 400 | 16″ | 1600 | 64″ |
| 65 | 2(1/2)» | 450 | 18″ | 1700 | 68″ |
| 80 | 3″ | 500 | 20″ | 1800 | 72″ |
| 90 | 3(1/2)» | 600 | 24″ | 1900 | 76″ |
| 100 | 4″ | 700 | 28″ | 2000 | 80″ |
| 125 | 5″ | 800 | 32″ | 2200 | 88″ |
Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.
| Условный проход трубы Dy. мм | Диаметр резьбы G». дюйм | Наружный диаметр трубы Dn. мм | ||
| Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75 | Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл) | Полимерная труба. ПЭ, ПП, ПВХ | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21.3 | 20 | 20 |
| 20 | 3/4″ | 26.8 | 26 | 25 |
| 25 | 1″ | 33.5 | 32 | 32 |
| 32 | 1 1/4″ | 42.3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75.5 | 76 | 75 |
| 80 | 3″ | 88.5 | 89 | 90 |
| 90 | 3 1/2″ | 101.3 | ||
| 100 | 4″ | 114 | 108 | 110 |
| 125 | 5″ | 140 | 133 | 125 |
| 150 | 6″ | 165 | 159 | 160 |
| 160 | 6 1/2″ | 180 | 180 | |
| 200 | 219 | 225 | ||
| 225 | 245 | 250 | ||
| 250 | 273 | 280 | ||
| 300 | 325 | 315 | ||
| 400 | 426 | 400 |
ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах
ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах
SMS — шведский стандарт диаметров труб и запорной арматуры
DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458
ДУ (Dy) — условный проход
Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>
Таблица соответствия условного диаметра труб с международной маркировкой
| ГОСТ | ISO дюйм | ISO мм | SMS мм | DIN мм | ДУ |
| 8 | 1/8 | 10,30 | 5 | ||
| 10 | 1/4 | 13,70 | 6,35 | 8 | |
| 12 | 3/8 | 17,20 | 9,54 | 12,00 | 10 |
| 18 | 1/2 | 21,30 | 12,70 | 18,00 | 15 |
| 25 | 3/4 | 26,90 | 19,05 | 23(23) | 20 |
| 32 | 1 | 33,70 | 25,00 | 28,00 | 25 |
| 38 | 1 ¼ | 42,40 | 31,75 | 34(35) | 32 |
| 45 | 1 ½ | 48,30 | 38,00 | 40,43 | 40 |
| 57 | 2 | 60,30 | 50,80 | 52,53 | 50 |
| 76 | 2 ½ | 76,10 | 63,50 | 70,00 | 65 |
| 89 | 3 | 88,90 | 76,10 | 84,85 | 80 |
| 108 | 4 | 114,30 | 101,60 | 104,00 | 100 |
| 133 | 5 | 139,70 | 129,00 | 129,00 | 125 |
| 159 | 6 | 168,30 | 154,00 | 154,00 | 150 |
| 219 | 8 | 219,00 | 204,00 | 204,00 | 200 |
| 273 | 10 | 273,00 | 254,00 | 254,00 | 250 |
Диаметры и другие характеристики трубы из нержавеющей стали
| Проход, мм | Диаметр наружн., мм | Толщина стенок, мм | Масса 1 м трубы (кг) | ||
| стандартных | усиленных | стандартных | усиленных | ||
| 10 | 17 | 2.2 | 2.8 | 0.61 | 0.74 |
| 15 | 21.3 | 2.8 | 3.2 | 1.28 | 1.43 |
| 20 | 26.8 | 2.8 | 3.2 | 1.66 | 1.86 |
| 25 | 33.5 | 3.2 | 4 | 2.39 | 2.91 |
| 32 | 42.3 | 3.2 | 4 | 3.09 | 3.78 |
| 40 | 48 | 3.5 | 4 | 3.84 | 4.34 |
| 50 | 60 | 3.5 | 4.5 | 4.88 | 6.16 |
| 65 | 75.5 | 4 | 4.5 | 7.05 | 7.88 |
| 80 | 88.5 | 4 | 4.5 | 8.34 | 9.32 |
| 100 | 114 | 4.5 | 5 | 12.15 | 13.44 |
| 125 | 140 | 4.5 | 5.5 | 15.04 | 18.24 |
| 150 | 165 | 4.5 | 5.5 | 17.81 | 21.63 |
Какой диаметр имеет труба ¾: особенности определения
В России, как и в большинстве стран бывшего СССР применяется дюймовая система для обозначения в водопроводном и газопроводном снабжении. Из этого следует, что наружный диаметр трубы ¾ согласно ГОСТу 3262-75 равняется 26,8 мм. Внутренний размер стальной трубы ¾ составляет 20 мм. Однако эта величина для водопроводных и газопроводных изделий представляет собой величину условного прохода Dу. Её ещё называют пропускной способностью трубопровода. Если значение наружного диаметра трубопровода соответствует 26,8 мм, то диаметр наружной резьбы приблизительно равняется 26,4 мм. Однако не всегда он может равняться такому значению. Все зависит от толщины стенок используемого изделия. В зависимости от толщины стенок трубопровода, значение наружного параметра может достигать 28 мм.
В Америке и некоторых странах Европы размеры ¾ не соответствуют тем значениям, которые были указаны выше (т.е. применяемые в бывших странах союза). Это значит, что при необходимости стыкования таковых материалов, понадобится воспользоваться специальными переходниками. Применяются трубы ¾ для прокладки водо- и газопроводов, а также систем отопления.
Немаловажным параметром для водогазопроводных трубопроводов является значение количества ниток или шаг резьбы. Для изделий ¾ количество нитей равняется 14 на дюйм. Это означает, что на каждую единицу измерения приходится 14 нитей
Немаловажно знать, что дюймовые трубы измеряются по внутреннему диаметру (величина условного прохода), в то время как метрические меряются по наружным граням нитей. Ниже представлена таблица, где указаны параметры трубопроводов в двух единицах измерения для разных типов изделий
При выборе трубопроводов важно учитывать, для каких целей планируется их применение. Если необходимо нарезать резьбу, то для этого можно воспользоваться двумя видами инструментов: клупп или плашка
Клупп является более удобным в применении, так как бывает не только ручным, но и электрическим.
Полезные мелочи
Напоследок позволим себе дать несколько полезных советов владельцу дома или квартиры, который собирается монтировать водопровод или систему отопления своими руками.
- Черную сталь есть смысл использовать только на отоплении. И то при условии, что система отопления не сбрасывается на лето: сочетание сырости и доступа воздуха стали противопоказано.
- Оцинковка собирается исключительно на резьбах. Инструкция связана с тем, что на сварных соединениях цинковое покрытие выгорает.
- Для герметизации резьбовых соединений проще и дешевле всего использовать лен с краской. Лен дешев, но подвержен гниению; краска полностью решает эту проблему.
Подмотка резьбы льном с краской.

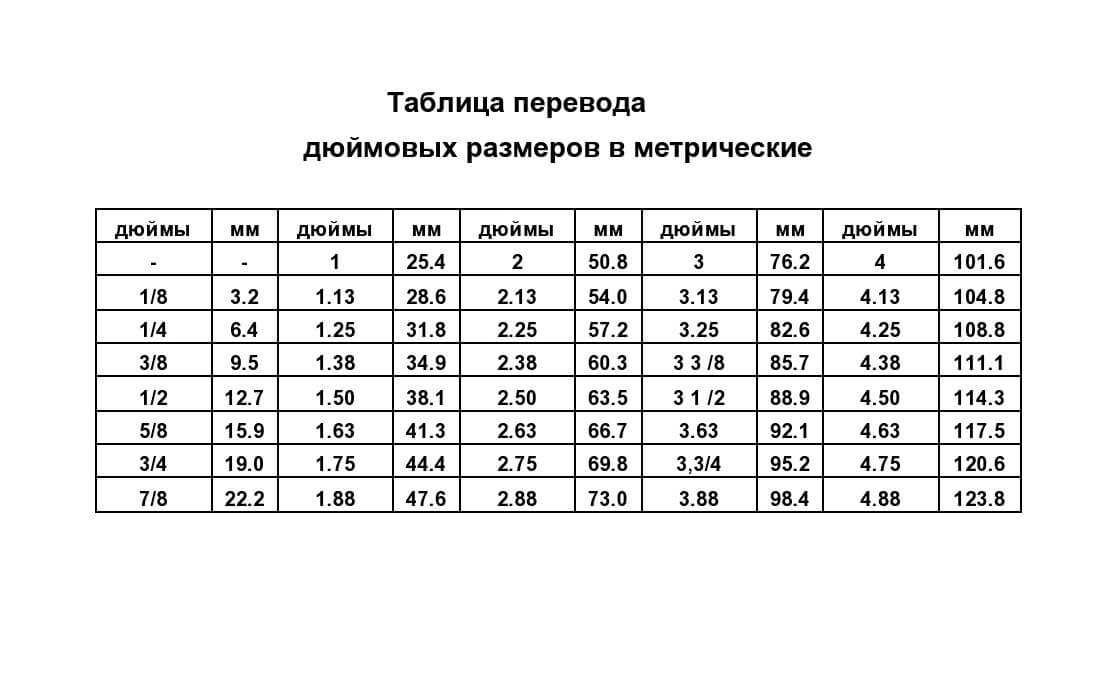

Таблица для перевода дюймов в миллиметры
Чтобы правильно рассчитать, надо знать, что по международным стандартам одни дюйм равен 2.54 сантиметрам.
Применяя таблицу, видно, что труба с диаметром в один дюйм равна 33.5 миллиметрам снаружи, и 25 миллиметрам эквивалентному диаметру.
Придерживаясь правилу перевода, при помощи калькулятора легко сделать вычисления. Если известно сечение изделия, можно правильно вычислить объем трубы.
Внимание! Практика показывает, что измерение в дюймах не равны миллиметровым значениям диаметра, потому что в маркировке указывают внутреннее значение сечения. В таблице последнюю цифру обозначают условным проходом, который имеет целое число
Поэтому делая измерения труб и переводя данные, следует округлять значения
В таблице последнюю цифру обозначают условным проходом, который имеет целое число. Поэтому делая измерения труб и переводя данные, следует округлять значения.
Самим делать вычисления переводов сложно, лучше обратиться за помощью к специалистам, либо применить данные таблицы.
Таблицы, помогающие перевести данные. Во время монтажа используют различный материал для труб. Это может быть сталь, пластик либо латунь и т.д. Все трубы имеют свою классификацию, единицу измерения.
Общими параметрами для труб являются:
1.внешний диаметр Дн.
2.внутренний диаметр Дв.
3.толщина стенок трубы h.
До недавнего времени сети строили из стальных изделий, для которых сделали единую схему, чтобы определить размеры.
Например, труба с полудюймовым диаметром соответствует 12.7 миллиметрам, это показатель внутреннего сечения. Данное значение содержит параметр пропускной возможности трубы, и также размер полудюймового трубопроката.
Снаружи такая труба имеет диаметр 2.1 сантиметр. В таблице указывают слово труба около значения резьбы, равной пол дюйму.
Имея данные трубы, можно легко определить необходимые объемы.
Это наглядно видно в таблице:
| Размеры трубы, дюймы. | 1/2 | 3/4 | 7/8 | 1 | 1,5 | 2 |
| Внутренний диаметр. | 12,7 мм | 19 мм | 22,2 мм | 25,4 мм | 38,1 мм | 50,8 мм |
| диаметр резьбы, мм. | 20,4-20,7 | 25,9-26,2 | 29,9-30,0 | 32,7 – 33,0 | 45,8 – 46,2 | 57,9 – 58,3 |
Данная таблица содержит значения диаметров, выраженные миллиметрами.
Существует вторая современная таблица переводов значений, по которой все диаметры обозначены дюймами, выраженные в инчах.
Справка! Разность в единице измерения появилась, когда в эксплуатацию вошли медные трубопрокаты в Европе в конце двадцатого века. В России трубы из метали измерялись в миллиметрах, а не в инчах. Данная метрика широко применяется до сих пор.
