Виды и типы электрических розеток и выключателей

Нормативы

Существуют стандарты количества и качества на торговых точках в разных помещениях. Так для комнат в обычных квартирах на каждые 6 квадратных метров необходимо предусмотреть 1 розетку. Если это коридор, один прибор для подключения электроприборов должен быть на каждые 10 квадратных метров площади.

К кухням предъявляются особые требования. Если она меньше 8 кв м, то в этом помещении должно быть не менее 3 розеток 6-10 А и одна с заземлением 10-16 А.

Для кухни более 8 кв м для 6 амперного блока должно быть больше. Если используется электрическая плита или духовка, розетка должна быть на 25 А с обязательным заземлением.

На корпусе прописан уровень защиты от попадания инородных тел и влаги. Влагостойкие экземпляры техники монтируются рядом с мойкой.

Розетка является неотъемлемой частью системы электроснабжения любой квартиры. Варианты представленного оборудования позволяют устанавливать его в помещениях с самыми разными условиями. Выбирать тот или иной тип розеток необходимо правильно, исходя из всех характеристик каждой из них, перечисленных выше. Это простое и распространенное устройство требует серьезного подхода, чтобы избежать неприятных ситуаций и проблем при эксплуатации.

Подключение розетки

Если в доме проведен трехжильный провод, то проблем не возникнет – один из проводов как раз и есть заземление. А если же в штатной электропроводке нет такого провода, то придется потрудиться и протянуть его самостоятельно. Сделать это можно 2 способами:

• протягивание витого медного провода из квартиры к щитку в подъезде;
• присоединение к заземляющему контакту нулевого провода. В целом такой вариант ничем не хуже, потому что при замыкании такого провода также сработает устройство защитного отключения и автомат, зато трат времени и денег значительно меньше.

Монтаж выполняется следующим образом:

• в стене высверливается отверстие нужного диаметра;
• в стене выполняется штроба под проводку;
• на гипс в отверстие усаживается подрозетная коробка;
• в штробу укладывается кабель и прихватывается в нескольких местах тем же гипсом;
• снимается напряжение с кабеля;
• концы провода освобождаются от изоляции и разделяются на жилы;
• провода подсоединяются к контактам;
• подключенная розетка фиксируется в подрозетнике и закрывается крышкой.

Чтобы убедиться, что заземление работает, нужно проверить контакт индикатором. Если нет уверенности, что розетка с заземляющим контактом подключена грамотно, лучше обратиться к специалистам – в противном случае цена халатности может быть очень высокой. Поэтому лучше лишний раз не рисковать.

Научно-технический прогресс позволяет ежедневно получать доступ к новым гаджетам, облегчающим нашу жизнь. Большинство из них для работы требует подключения к электросети, которое обеспечивает штепсельная розетка. Это коммутирующий узел – точка, организовывающая соединение общей и отдельной, независимой цепи (электрической схемы гаджета).

По сути дела, под этим термином скрывается обычная бытовая розетка, но область ее применения, концептуальные, практические решения производителей, условия эксплуатации влияют на особенности оборудования.

• Для чего нужна розетка?
• Устройство розетки
• • Конструктивные отличия
  • Электрическая схема
  • Уровень защиты
  • Количество рабочих колодок
  • Рабочие показатели

Для чего нужна розетка?

Представьте себе ситуацию, когда вам нужно попасть внутрь какого-нибудь дома, чтобы иметь возможность пользоваться сокрытыми там благами. Для этого в первую очередь необходимо найти входную дверь, используя ее затем по назначению. Если провести некоторые параллели, аналогии, то любой портативный или стационарный прибор, оборудование должен искать точку подключения к электрической сети, дабы иметь возможность реализовывать свое предназначение. Такой точкой, входом является двухполюсная штепсельная розетка.

Учитывая общую высокую динамику жизни общества, специфику включения электрооборудования, розетка, ее размеры и структурные элементы должны обеспечивать владельца возможностью быстро, надежно осуществлять коммутацию цепи – замыкать или размыкать контакты. Этот эффект достигается за счет особой компоновки соединения, которое является комбинацией штепсельного (вилка) и гнездового (собственно, розетка).

Устанавливаем розетки своими руками

Осуществление самостоятельного монтажа розеток требует определенных знаний в данном вопросе и внимательности во избежание последствий, которые могут быть опасны для жизни. Нужно следовать четким алгоритмам.

Установка скрытых розеток:

1. Для начала следует отключить электросеть.
2. Необходимо определить места расположения устройств с последующим нанесением разметки, определяющей расположение будущего подрозетника.
3. Под коробку нужно выдолбить отверстие с помощью молотка с зубилом, подойдут и сверла. Затем нужно выровнять его края.
4. Жилы кабеля нужно пропустить через компактные отверстия (расположены на дне коробки).
5. Выполнить крепеж подрозетника в готовом отверстии посредством строительного гипса (подойдет гипсовый клей или штукатурка), смазывая щели между краями.
6. Оставить закрепляющий материал застывать.
7. Убрать остатки закрепляющего состава, разравнивая поверхность стены.

Классификация розеток

Устройство принято классифицировать по ряду различных параметров. О каждом более подробно.

Конструктивные характеристики

В зависимости от типа конструкции устройство делится на два вида:

• Наружного монтажа. Применяется в случае прокладывания открытой электропроводки. Основная деталь помещена в корпус, изготовленный из пластмассы. Розетка неутопленного типа при открытой проводке устанавливается при помощи подрозетника. Часто такая конструкция дополнительно оснащается защитной крышкой и подсветкой.
• Скрытого монтажа или утопленного типа. Плоская штепсельная розетка используется для проведения скрытой проводки. Основные детали – колодка и контакты, подсоединенные к ней, погружены в стену. Корпус представляет собой монтажную коробку, за счет которой выступ за стену практически не наблюдается.

Какую разновидность лучше устанавливать, зависит от предпочтений домочадцев.

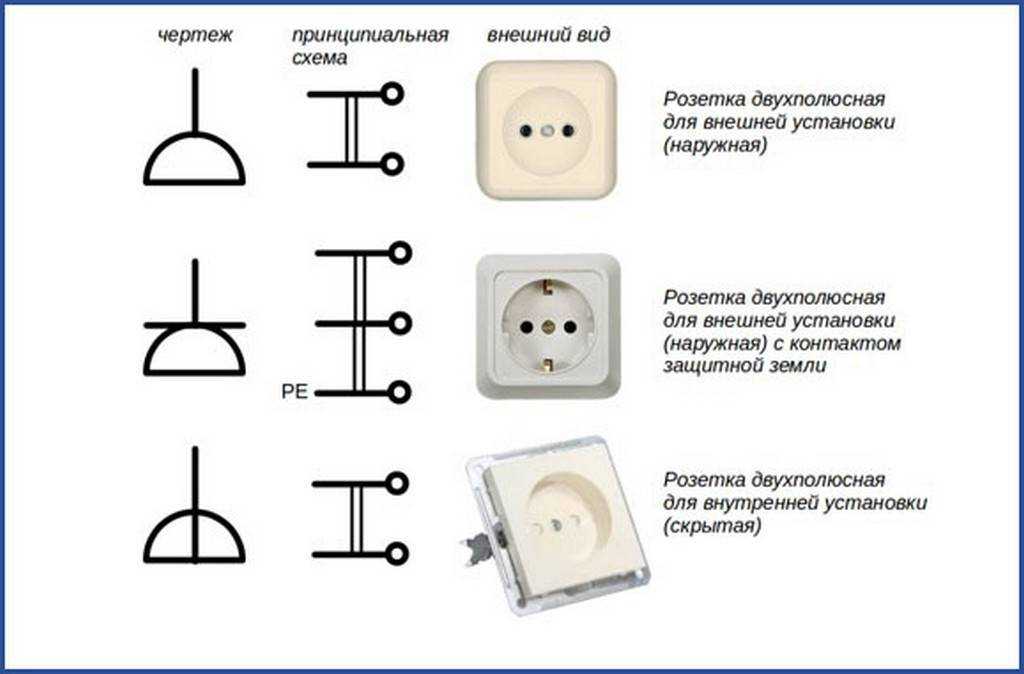

По электрической схеме

По этому параметру разделяют также два вида устройства:

• Без заземления. Оснащены двумя контактами. Предназначены для двухполюсной проводки.
• Трехполюсные. Устанавливают при наличии заземления, соединены между собой отдельным дополнительным контактом. Чаще всего такую разновидность монтируют под электрические плиты и кондиционеры.

По уровню защиты от влаги

По этому критерию устройства бывают:

• Обычные или полугерметичные. Предназначены для комнат, где отсутствует вероятность попадания влаги. Несколько небольших капель не грозят неисправностью. На штепселе указана точная маркировка.
• Влагозащищенные или герметические розетки. Предназначены для установки в комнатах с высоким уровнем влажности. Герметичным корпус становится благодаря специальной мембране. Монтируют наружным способом.

Герметическим розеткам рекомендуется отдавать предпочтение при их установке в ванной или туалетной комнате, на улице частного дома.

По количеству колодок

Этот параметр тоже делит электрический прибор на два типа:

• Двуместные оснащены сразу 4 разъемами, что позволяет одновременно подключить два электрических прибора.
• Одноместные или однополюсные розетки используются для подключения всего одного электрического прибора.

Изучив все разновидности и их особенности, можно приступать к покупке и установке устройств.

Виды

Устройства классифицируются по типу установки, количеству входов и по виду разъемов (четырехпроводная телефонная, кабельная, классическая, антенная и прочие). По виду монтажа:

1. Внутренние;
2. Внешние.

Внутренние являются более удобными в эксплуатации, т. к. устанавливаются вместе с контактами и распределительной коробкой в стену. Они устанавливаются только на скрытой проводке.

Внешняя или накладная розетка используется для открытой или наружной проводки. Она монтируется поверх стены, что значительно упрощает процесс установки. Но из-за наружного расположения не всегда удобны в быту.

Фото — двухместная модель

По количеству полюсов она бывает однополюсная (ANAM, Mosaic Legrand – Легранд), двухполюсная (Makel, ИЭК, Прима), трёхполюсная (евро ABB) и четырехполюсная розетка, но они встречаются в основном в Европе и США. В наших краях преимущественно для монтажа используется двухполюсная. Конечно, ранее можно было найти даже однополюсную, но сейчас они являются большой редкостью.

Фото — тройная

Отдельный вид представляет силовая и простая трехфазная или 3-полюсная. Она может изготавливаться с плоскими отверстиями для подключения вилки (евро) или классическими круглыми – к примеру, для включения в сеть электрической плиты.

Фото — с крышкой

Также розетки бывают:

1. С одним вводом (одноместная);
2. С двумя отводами, соединенными в одном подрозетнике (двухместная);
3. Силовая трехфазная или 3-полюсная.

Однофазная или одинарная является самой популярной у простых обывателей. Она представляет собой корпус только с одним входом для вилки, удобна в монтаже и использовании. Сдвоенная или двойная применяется если нужно из одной электрической точки подключить несколько приборов. Это помогает экономить время на перенос проводов и во время монтажа системы. Похожий принцип работы и у трехместной розетки, только у неё в одном корпусе находится сразу три вывода для включения в электрическую сеть вилок.

Кроме этих конструктивных особенностей бывают штепсельные модернизированные розетки для выравнивания потенциалов, с защитными крышками (брызгозащищенная модель Schuko часто используется на кухне или в ванной комнате), устройство герметичного вида, приборная и прочие.

Виды

Устройства классифицируются по типу установки, количеству вводов и типу разъемов (четырехпроводные телефонные, кабельные, классические, антенные и другие). Тип установки:

1. Внутренний;
2. Внешний.

Внутренние более удобны в использовании, поскольку устанавливаются вместе с розетками и распределительной коробкой в ​​стену. Они устанавливаются только на скрытую проводку.

Внешняя или выносная розетка используется для открытой или наружной проводки. Он крепится поверх стены, что значительно упрощает процесс установки. Однако из-за удаленности они не всегда практичны в быту.

Фото – двухместная модель

По количеству полюсов бывают однополюсные (ANAM, Mosaic Legrand — Legrand), двухполюсные (Makel, IEC, Prima), трехполюсные (АВВ евро) и четырехполюсные розетки, но в основном они встречается в Европе и США. В наших краях для монтажа в основном используется биполярка. Конечно, раньше можно было найти даже одиночные полюса, но сейчас они очень редки.

Фото — тройка

Отдельный дисплей это питание и простое трехфазное или 3-х полюсное. Может быть выполнен с плоскими отверстиями для подключения вилки (евро) или классическими круглыми — например, для подключения электроплиты к сети.

Фото — с крышкой

Также есть розетки:

1. С одним входом (одноместный);
2. С двумя розетками, соединенными в одну розетку (двойная);
3. Питание трехфазное или трехполюсное.

Однофазный или однофазный наиболее популярен среди простых людей. Это корпус с одним входом для вилки, простой в установке и использовании. Двойной или двойной используется, если вы собираетесь подключать несколько устройств от одной электрической точки. Это помогает сэкономить время на переносе проводов и при монтаже системы. Аналогичный принцип действия имеет и трехместная розетка, только она имеет в одном корпусе три вывода одновременно для включения в электрическую сеть вилок.

Помимо этих конструктивных особенностей, есть модернизированные розетки для уравнивания потенциалов, с защитными кожухами (брызгозащищенная модель Schuko часто используется на кухне или в ванной), герметичный блок, контрольно-измерительные приборы и прочее.

Устройство розетки

Любая розетка состоит из трех основных частей:

1. Защитно-декоративный корпус;
2. Монтажная колодка;
3. Блок контактов.

Корпус состоит из лицевой декоративной рамки (крышки) и подрозетника. Рамка скрывает блок соединений с внешней стороны, образуя гнездо для вилки. Подрозетник ограничивает колодку с контактами сзади и со сторон, образуя некое подобие кармана. Он может быть частью розетки, если она неутопленного типа (накладная) при открытой проводке, или монтироваться отдельно в отверстие стены, если розетка встраиваемая (утопленная).

Колодка представляет собой керамический блок, содержащий контакты и элементы крепежа для монтажа в подрозетнике и крепления крышки.

Контакты бывают клавишного или винтового типа. Отличаются размерами и конфигурацией. Имеют двухстороннее соединение: с внутренней стороны подключаются фазный, нулевой, заземляющий (при его наличии) провода от сети, а с лицевой – контактные ножки штепсельной вилки. Элементы контактов выполняются из упругих металлов.

Типы герметичных розеток в зависимости от степени защиты

Нам встречается много маркировок герметичных розеток: IP44, IP45, IP55 i IP65. Классификация IP – это, проще говоря, различие степеней защиты электрических устройств, гарантированных корпусом этих устройств. А именно:

• защита от посторонних предметов диаметром более 1 мм
• защиты от брызг

• защита от посторонних предметов диаметром более 1 мм
• защиты от струи воды 12л/мин, направленной на корпус устройства

• защиты от пыли
• защиты от струи воды 12л/мин, направленной на корпус устройства

• полная защита от пыли
• защиты от струи воды 12л/мин, направленной на корпус устройства

В зависимости от помещения, которое мы оборудуем влагозащищенными розетками, стоит подумать, какой уровень защиты будет для нас подходящим и действительно необходимым. Помните, что в кухнях, ванных комнатах или мастерских степень защиты должна быть выше.

Особенности установки

Монтаж штепселей скрытого типа

Пошаговый алгоритм подключения устройства скрытого типа в квартире:

1. Отключить подачу электроэнергии в помещение.
2. Определиться с местом, где будет находиться подрозетник.
3. Молотком с зубилом, сверлом или электродрелью проделать отверстие для коробки, вставить ее туда.
4. Жилы электрического кабеля продеть через отверстия, расположенные в нижней части установочной коробки.
5. Используя строительный гипс, гипсовый клей или штукатурку, закрепить короб в стене. Клеящий материал доводят до консистенции мягкого пластилина.
6. Оставить приблизительно на 10 минут, пока материал полностью не высохнет, удалить остатки.
7. Концы жил избавить от изоляции и подсоединить к ним фазовый и нулевой провода, если есть и заземляющий.
8. Винтовым или пружинным способом закрепить провода.

Завершающая манипуляция – установить защитный пластиковый корпус.

Установка штепселей наружного типа

Монтаж штепселей наружного типа отнимает меньше времени. Используется, если в доме проведена открытая электропроводка. Последовательность установки следующая:

1. Отключить подачу электроэнергии в помещение.
2. Схематически изобразить на стене размеры установки.
3. Разобрать корпус наружной розетки – снять лицевую крышку.
4. Основание при помощи болтов прикрутить к стене.
5. Подсоединить провода.
6. Монтировать сверху пластмассовую крышку, прикрепить к поверхности с помощью болтов.

Розетки изготавливают из негорючих материалов высокого качества, которые обеспечивают изоляцию токоведущих частей и надежный контакт.
