Схемы подключения
Схема подключения отличается для разных типов розеток 380 В. Свойства и контекст также различаются. Устройство пятиштырьковой розетки уже было рассмотрено выше, теперь предлагается более подробно рассмотреть подключение 4-х штырей.
Типы старых образцов розеток вполне успешно можно использовать в современной пятипроводной системе электропроводки с использованием заземления TN-S. В этой схеме защита от тока утечки обеспечивается проводом заземления PE, который подключен к центральной шине заземления PE. Этот проводник подключается непосредственно к электропроводящей части корпуса оборудования, а не к заземляющему контакту розетки, который в данном случае отсутствует.
Естественно, трехфазный прибор должен быть стационарным, чтобы не переподключаться к земле.
Классификация розеток
Устройство принято классифицировать по ряду различных параметров. О каждом более подробно.
Конструктивные характеристики
В зависимости от типа конструкции устройство делится на два вида:
- Наружного монтажа. Применяется в случае прокладывания открытой электропроводки. Основная деталь помещена в корпус, изготовленный из пластмассы. Розетка неутопленного типа при открытой проводке устанавливается при помощи подрозетника. Часто такая конструкция дополнительно оснащается защитной крышкой и подсветкой.
- Скрытого монтажа или утопленного типа. Плоская штепсельная розетка используется для проведения скрытой проводки. Основные детали – колодка и контакты, подсоединенные к ней, погружены в стену. Корпус представляет собой монтажную коробку, за счет которой выступ за стену практически не наблюдается.
Какую разновидность лучше устанавливать, зависит от предпочтений домочадцев.
По электрической схеме
По этому параметру разделяют также два вида устройства:
- Без заземления. Оснащены двумя контактами. Предназначены для двухполюсной проводки.
- Трехполюсные. Устанавливают при наличии заземления, соединены между собой отдельным дополнительным контактом. Чаще всего такую разновидность монтируют под электрические плиты и кондиционеры.
Если возникают трудности в выборе розеток, можно обратиться за консультацией к сотруднику управляющей компании или консультанту в строительном магазине.
По уровню защиты от влаги
По этому критерию устройства бывают:
- Обычные или полугерметичные. Предназначены для комнат, где отсутствует вероятность попадания влаги. Несколько небольших капель не грозят неисправностью. На штепселе указана точная маркировка.
- Влагозащищенные или герметические розетки. Предназначены для установки в комнатах с высоким уровнем влажности. Герметичным корпус становится благодаря специальной мембране. Монтируют наружным способом.
Герметическим розеткам рекомендуется отдавать предпочтение при их установке в ванной или туалетной комнате, на улице частного дома.
По количеству колодок
Этот параметр тоже делит электрический прибор на два типа:
- Двуместные оснащены сразу 4 разъемами, что позволяет одновременно подключить два электрических прибора.
- Одноместные или однополюсные розетки используются для подключения всего одного электрического прибора.
Изучив все разновидности и их особенности, можно приступать к покупке и установке устройств.
Разновидности двойных розеток
Прежде чем сделать выбор и купить розетки профессионалы рекомендуют ознакомиться с качественными характеристиками, плюсами и минусами, критериями, важными для производительной эксплуатации аксессуара.
Механическая защита
Бывают открытые и закрытые варианты
В закрытой конструкции элементы подключения надежно защищены, что важно при наличии в доме маленьких детей. Открытые – классический вариант изделия, встречающийся каждый день в доме, офисах и других предприятиях
Стоимость открытого варианта ниже в сравнении с закрытым. Для обеспечения безопасности отверстия открытых двойных розеток закрываются дополнительными элементами (заглушками).

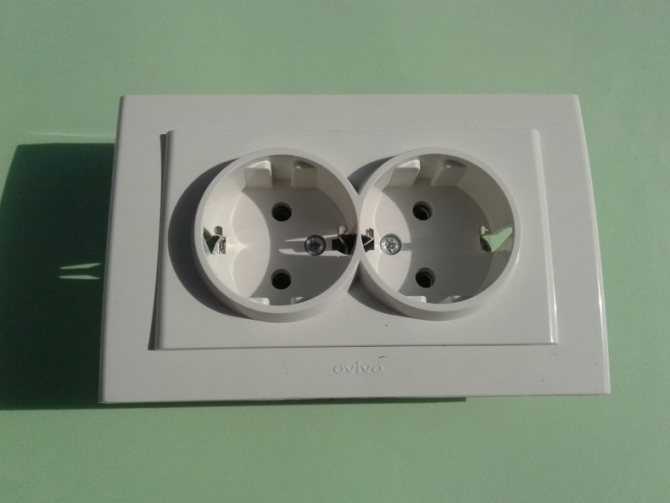

Двойные розетки с заземлением
Двойные розетки с заземлением безопасны в эксплуатации. При пользовании элементом клиенты могут быть уверены в собственной безопасности. Их не ударит током, не травмирует.
Правильно подключенные заземляющие контакты сделают пользование комфортным.
Накладные и встроенные
Накладная двойная розетка и встроенная отличаются между собой размерами и способами монтажа. Встроенный вариант выглядит эстетически привлекательным, сочетается с интерьером помещения, не раздражает. Внешний – проще устанавливается, занимает минимум времени на монтаж.
Герметичность корпуса
Определить герметичность корпуса можно по показателям маркировки. Если на изделии указано IP-45 или IP-55 корпус имеет отличные параметры прочности, защищен от попадания влаги, пыли и грязи. Чем больше цифровой показатель, тем надежнее и прочнее накладная двойная розетка.
Дополнительный функционал
Современные аксессуары могут содержать элементы программирования: таймеры, подсветки, датчики на подключение/отключение и другие.
Отдав предпочтение инновационным вариантам стоимость изделия может быть на несколько порядков выше.
Вариант 1 — На стене
Самое популярное и привычное место размещения розетки любого типа — стена. Чтобы грамотно вывести питание для электроприбора или бытовой техники, следует предпринять следующие шаги:
- Определить место для будущей розетки, начертить ее контур на стене.
- Если около выбранного места отсутствует подведенная проводка, то необходимо подвести электричество: найти ближайшую распределительную коробку и подходящий автомат, определить фазной провод, проштробить канал от щитка до обозначенного места, проложить провод.
- Обесточить все помещения, отключив щиток или выкрутив пробки.

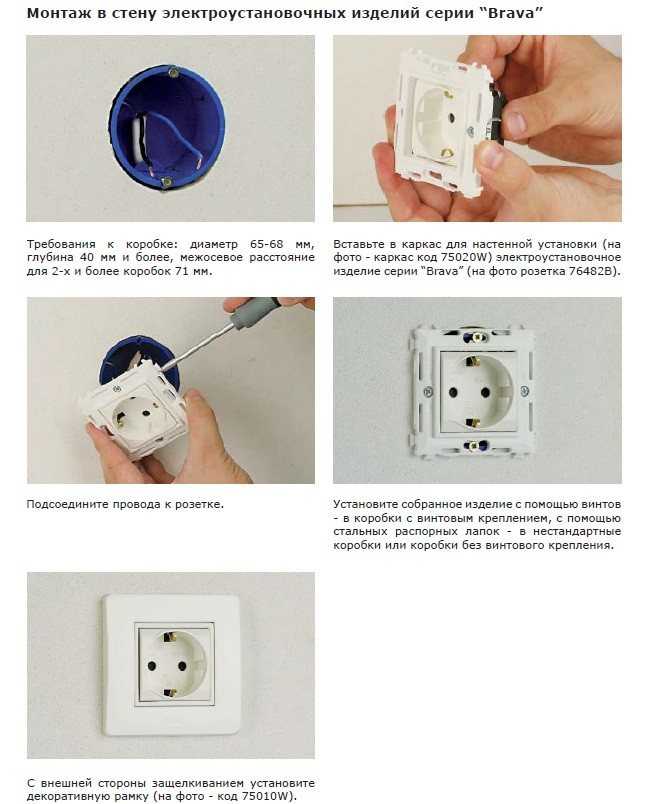

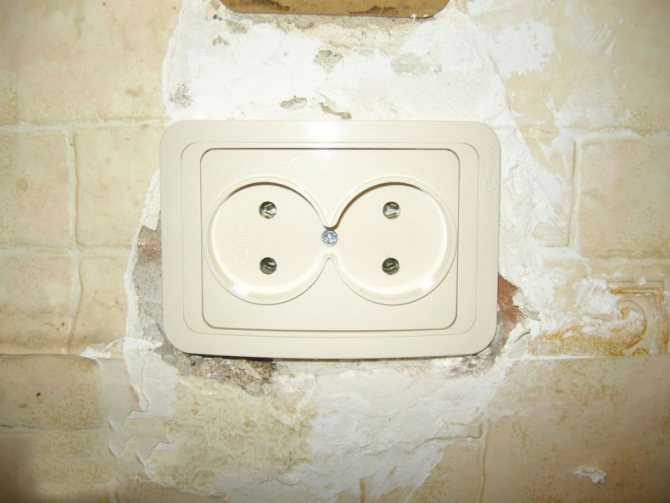

- Сделайте аккуратное отверстие в стене необходимого размера, воспользовавшись дрелью с насадкой, сверлом, зубилом и молотком.
- Установить подрозетник, зафиксировать его штукатуркой, цементом или гипсом.
- После остывания раствора необходимо выровнять поверхность, отшлифовать.
- Через специальные отверстия в коробке вытянуть провода наружу.
- Зачистить фазы проводников на несколько сантиметров, соединить контакты розетки и щитка.
- Заделать штробу штукатуркой.
- Зафиксировать на коробке декоративную часть специальными «лапками», защелками, винтами или шурупами.
- Проверить работоспособность устройства.
- При необходимости оснастить дополнительными элементами: защитой, крышкой.
Типы двойных розеток

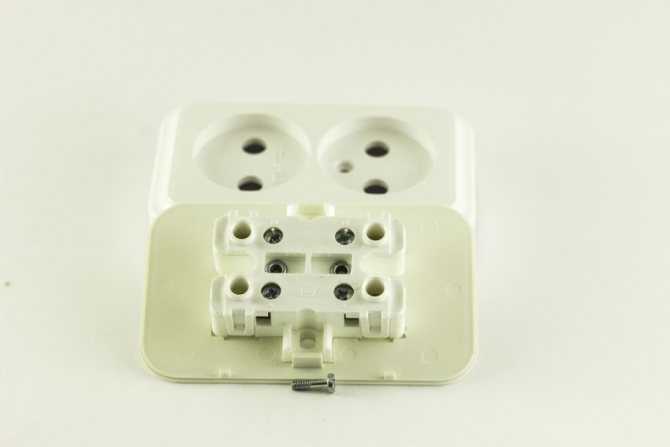

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.
Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.
Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии
Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

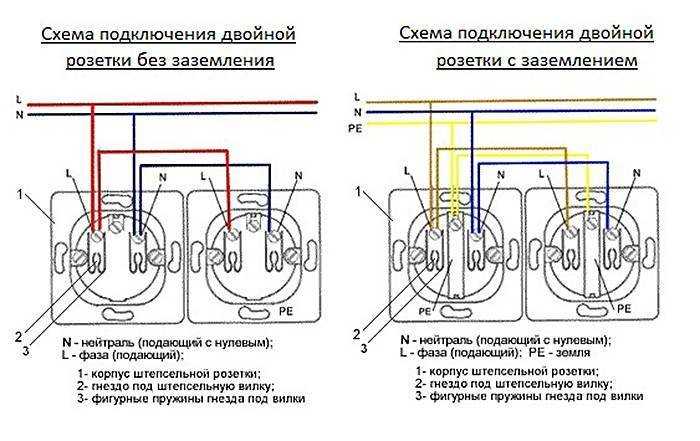

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия
Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.
Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку
На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.
А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.
Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм
По модификации двойные розетки классифицируют на такие основные типы:
- Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
- Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
- Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.
Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.
В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ
Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.
Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.
Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением
Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.
Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».
Что такое штепсельная розетка?
Может вас смущает название данного вида изделия, но штепсельная розетка — это обычная розетка, который много в каждом доме и служит для коммутации шнура (вилки) электрического прибора с электрической сетью, то есть для передачи тока от сети к прибору. Их существует множество видов и модификаций на любой вкус. Есть с заземляющими контактами, есть без них, есть накладные, а есть потайные, и я не говорю уже о цветовых решениях и производителях.
Розетки без заземляющих контактов
Розетки с заземляющими контактами
Варианты шпенсельных соединений:
Я бы рекомендовал вам брать розетки с заземляющими контактами, так как они могут вас защитить в случае пробоя тока на корпус электрического прибора. Но если же в вашем доме нет заземления, то и заземляющий контакт следовательно подключать некуда и он вам не особо нужен, но я настоятельно рекомендую сделать в доме заземление, так как оно может уберечь человека от электрического удара, шока, и даже спасти жизнь.
модератор выбрал этот ответ лучшим
Это полное название той самой обычной (привычной) розетки которые в множестве находятся в каждой квартире (доме).
То есть штепсельная розетка это точка которая служит соединением общей электрической цепи с отдельной.
Общая сеть это электропроводка в квартире, а «воткнутый» электрочайник в штепсельную розетку, это отдельная цепь.
Штепсельная розетка обеспечивает контакт (надёжный) между вилкой и разъёмом электросети (бытовой).
Штепсельная розетка может быть как в двухконтактном исполнении, так и с тремя контактами.
Может быть с заземлением и без него.
Есть даже штепсельные розетки с УЗО
(это устройство защитного отключения).
Так же штепсельные розетки делятся по типу установки, наружная и скрытой установки.
Есть влагозащищённые штепсельные розетки (устанавливаются во влажных помещениях, к примеру ванные комнаты, туалеты и.т.д, включая постирочные).
В целом штепсельная розетка состоит из защитного корпуса, колодки и контактов.
Штепсельная розетка это такое приспособление, которое имеет два и более гнезда в которые должна вставляться штепсельная вилка, идентичная по конструкции.
Штепсельная розетка имеет вид короба (открытого или закрытого) сделанного в основном из пластмассы с металлическими крепежами и разъёмами.
К штепсельной розетки приходят провода с электрическим носителем от двух и более.
Предназначена штепсельная розетка для передачи от проводов, которые к ней присоединены, на штепсельную вилку, к которой также присоединены электрические провода, электрического тока.
Штепсельная розетка и штепсельная вилка в совокупе просто называются штепселем.
По сути все электрические розетки называются таким наименованием, как штепсельные розетки. Только отличаются как минимум конфигурацией, вот типы штепсельных розеток по странам:
Штепсельная розетка — это обычная розетка, в которую вставляется вилка!
То есть если есть вилка и она вставляется в розетку, то это и есть штепсельная розетка!
Другое дело, что штепсельный розетки бывают самой разной формы, назначения, возможностей и конфигурации разъёма.
Например вот так отличаются расположения электрических разъёмов в штепсельных розетках разных стран.
Кроме этого отличия, штепсельные розетки имеют разное рода предназначение, например врезные и наружные, закрытого или переносного типа, выдерживающие значительные нагрузки и имеющие несколько посадочных мест для вилок.
Так что штепсельная розетка объеденяет в своём названии, весьма обширный ассортимент электроизделий.
Штепсельная розетка — это та самая привычная нам розетка. Состоит такая розетка из таких основных частей:
1.Основа-изолятор из керамики, либо пластиковый;
2.Контакты из пружинящего материала;
3.Клеммы-зажимы для подсоединения проводов;
4.Корпус из пластмассы, карболита.
Данное устройство (розетка штепсельная) предназначено для подачи питания электроприборам, окружающих нас в быту и на производстве, путем подключения к ней шнура с штепсельной вилкой.
Современным, молодым людям данное слово не знакомо, но людям по старше данное слово знакомо.
Простыми словами можно сказать, что штепсельная розетка — это ни что иное, как обычная, привычная нам розетка. Если обратимся к любимой и всем известной Википедии, то увидим следующее определение.
Инструменты и материалы
Из инструментария мастеру будут необходимы крестовидная и плоская отвертки, пассатижи, приспособление для зачистки оплетки (например, канцелярский нож), уровень. Если планируется установить устройство на новое место, для сверления гипсокартона, бетона или дерева потребуется перфоратор.
Чтобы установить розетку, необходимы дополнительные материалы:
- изоляционная лента;
- подрозетник;
- саморезы.
Кабель из соответствующего материала будет нужен, если придется сделать новую розетку, а не поменять старую. Если есть возможность, рекомендуется прокладывать провода в гофру — это дополнительная мера безопасности от пожара.
Устанавливаем новую розетку самостоятельно

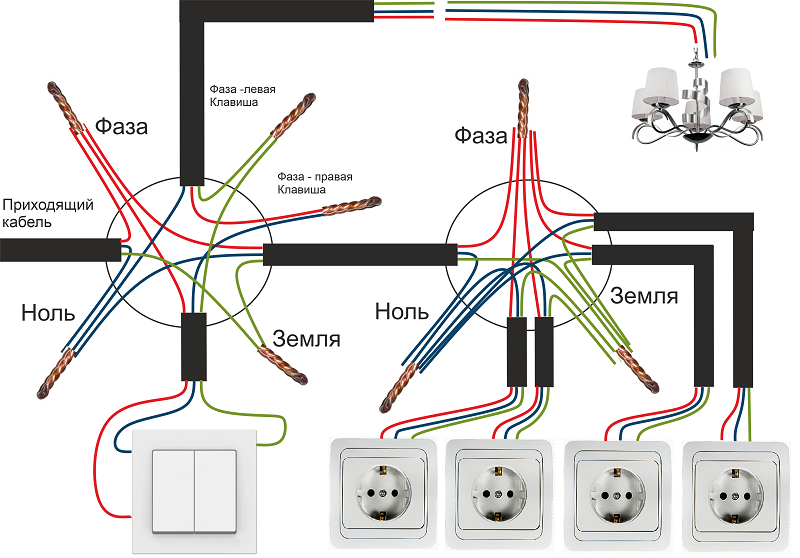

Подключение двойной розетки требует подсоединение 2 элементов конструкции к единой линии. В первый шлейф заводится 6 проводков, во 2-й – 3 основных провода. В результате первый принимает ток и передает его второму.

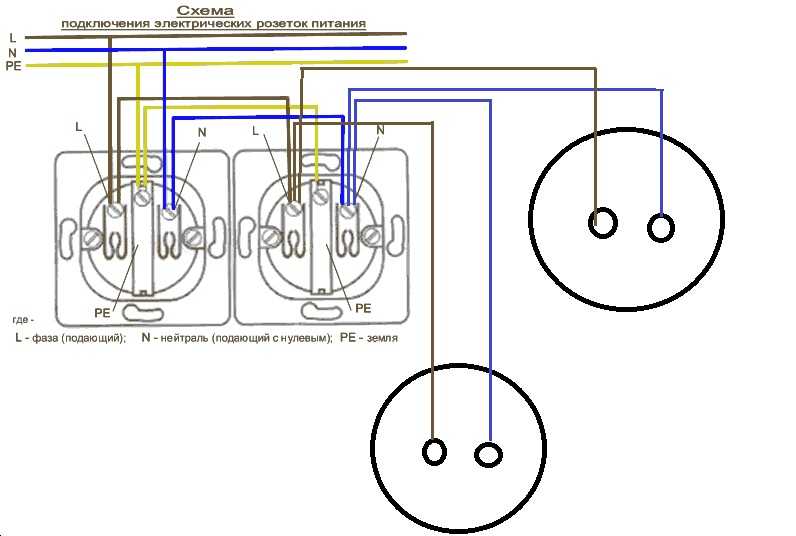

Схематически монтаж новой розетки выглядит так:
- Перед установкой изделия концы проводков разделываются с помощью кусачек, после укорачивания их на 1см проводится зачистка от изоляции;
- Многожильный провод плотно подкручивается;
- Внутренняя конструкция плотно и ровно устанавливается в подрозетник, прижимается к стенке;
- Изделие прикручивается шурупами, фиксируется.
Виды штепсельных розеток с заземлением
Давайте подробнее рассмотрим розетки с заземлением разного вида. Необходимо отметить, что на российском рынке в основном встречаются три основные конструкции. Их название соответствует странам производителям, где они не только изготавливаются, но и в основном применяются.
- Французская розетка с заземлением. В ней заземляющий контакт – это штырь, который входит в штепсель при включении в розетку. Правда, придется под такое соединение искать специальный штепсель с отверстием под этот штырь.
- Немецкая. В этой конструкции заземляющие контакты располагаются по бокам и представляют собой своеобразные зажимы. С их помощью производиться не только подключение заземляющего контура, но и крепление штепселя в розетке.
- Американская. В этой конструкции заземляющие контакты располагаются в отверстиях основных разъемов.
Как показывает практика, в России в основном используются немецкие розетки с заземлением. Конечно, их сегодня выпускают и отечественные производители, поэтому разнообразие форм достаточно большое. Плюс ко всему такие розетки по способу подключения могут быть двух видов: скрытые и открытые (накладные). Скажем прямо, последний вариант сегодня редко используется за счет сложности проведения монтажных работ и подключения, а также за счет потери внешнего вида открытой электропроводки.
Если делать выбор между количеством полюсов и фаз, то оптимальный вариант – розетка двухполюсная с заземляющим контактом трехфазная
Обратите внимание, что эта разновидность бывает и скрытой и открытой. Многие могут сказать, что это трехполюсная розетка, и будут правы. Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники
Вот почему немецкий вариант прижился в нашей стране
Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники. Вот почему немецкий вариант прижился в нашей стране.
Самая простая конструкция – это штепсельная розетка заземления РЗ 001. Это одноместный вариант, который устанавливается в отверстия в стене, где закрепляется специальными зажимами. Предназначается она для подключения бытовых приборов, работающих от сети переменного тока напряжением 220 вольт и номинальным током не больше 10 ампер. Обычно изготавливают такую розетку из фторопласта с пластиковой декоративной крышкой. Контакты латунные.
Что касается категории «накладные розетки». Розетка накладная с заземлением часто используется в быту в виде переноски. Под нее устанавливают диэлектрический материал, к которому и крепят, подключают трехжильный кабель и штепсель. Если это сделал профессиональный электрик, то такое устройство можно использовать в качестве переноски. Почему? Все дело в том, что только электрик может точно рассчитать, какую токовую нагрузку может выдержать и кабель, и розетка с заземлением, и штепсель. И хотя на двух последних это обязательно указывается, то с проводом дело обстоит по-другому. Если не учесть суммарную мощность подключаемых к этой переноске бытовых приборов или электрического инструмента, то это гарантия, что кабель нагреется и сгорит.
Кстати, для переносок можно использовать различные розетки, к примеру, неплохо будет использоваться розетка двойная наружная с заземлением. Это увеличит число подключаемых потребителей.
Заземляющие контуры с защитными функциями, к примеру, с зануляющими, это современное требование электробезопасности. С появлением большого количества бытовых приборов, которые используются человечеством каждый день, повысилась и вероятность ударом электрическим током. И только защитные качества сети и самих приборов помогают избежать больших неприятностей.
Разновидности розеток
Розетки используют для временного подключения потребителей к электросети. Их прежние виды были двухполюсными. Позднее появились розетки с заземлением. Сначала такими были трехфазные розетки на 380, затем им последовала т. н. европейская розетка. Розетки с заземлением отвечают новым стандартам электробезопасности.
Конструктивно и по материалам розетки во многом похожи на выключатели. В устройство розетки входит держатель контактных гнезд (основание), сами гнезда, их клеммы для питающих проводов и корпус. Основание имеет отверстия для крепления или отжимающиеся упоры для скрытых розеток.
Типы трехфазных разъемов
розетки на 380 вольт бывают: четырехконтактные — ПК 32 и пятиконтактные — 3P+PE+N. Они отличаются схемой подключения и количеством розеток для вилки. Схема 4-контактной розетки на 380 вольт такая же, как и у пятиконтактной розетки, единственное, что заземление подключается не к розетке, а непосредственно к корпусу электрооборудования, в связи с чем используется только для стационарного оборудования . Пятиштырьковые – используются для переносных установок, и к ним подключается вилка, соединенная гибким медным проводом.
Есть и импортные розетки, но они дороже отечественных. Их использование обусловлено требованиями конструкции, либо наличием подходящей вилки в устройстве.
Еще одним важным отличием розеток является удельный ток, на который они рассчитаны. Необходимо, чтобы это значение превышало максимальный ток подключаемого электрооборудования.
Контакты 32а также делятся по способу установки на внутренние и внешние. Внутренние варианты пользуются спросом, так как просты в эксплуатации, но установка требует дополнительных трудозатрат, а именно: просверлить в стене отверстие под розетку, зафиксировать алебастром и смонтировать розетку в монтажную коробку.
Эксплуатация
По способу применения в быту различают розетки для сухих и влажных помещений. Это следует учитывать при монтаже в помещении бани, бассейна и т. д.
Розетка штепсельная 16А мощности при установке во влажном помещении должна обладать высокой степенью защиты. Иначе при такой большой мощности могут возникнуть неприятные и довольно опасные ситуации.
Подобное оборудование оснащается специальными резиновыми кольцами или мембранами. Они защищают контактные элементы от попадания влаги. Внутренний фланец способствует отводу конденсата. Такая розетка штепсельная с заземляющим контактом чаще устанавливается наружным способом.
Оборудование, которое не имеет представленной системы защиты, устанавливается в сухих помещениях.
Разновидности штепсельных розеток
Критериев для оценки существует предостаточно. Главными из них можно считать конструктивное исполнение (размеры для монтажа элементов), электрическую схему, уровень защиты, количество рабочих колодок, технические характеристики и т. д.
Наши читатели рекомендуют!
Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
Конструктивные отличия
В плане конструкции или, если точнее выразиться, схемы монтажа, штепсельная розетка может быть утопленного и наружного типа. В первом случае подрозетник, как составная часть отсутствует– он представляет собой пластиковый стакан для монтажа элементов колодки, встраиваемый в подготовленное отверстие.
Это наиболее часто применяемая схема, поскольку она обладает очевидным декоративным эффектом: при скрытой проводке снаружи можно видеть тонкую рамку. Накладные розетки, напротив, имеют составной подрозетник, который монтируется на стену. В этом случае используется открытая прокладка сети. Его визуальные отличия можно видеть на иллюстрации внизу (левый верхний угол и правая часть).
Электрическая схема
По организации электрического подключения штепсельная розетка бывает двухполюсная и трехполюсная (с заземляющим контактом). В бытовой практике используются обе – все зависит от наличия организованного заземления или его отсутствия. Визуально отличаются между собой выступающими внутрь гнезда вилки металлических скоб.
Уровень защиты
Точки подключения могут располагаться в местах с разными условиями по концентрации влаги. Это вынуждает принимать некоторые конструктивные меры защиты контактов. На практике используется розетка штепсельная полугерметическая и герметическая, которая обладает разным уровнем защиты соединений, а значит, разной областью применения. Решения бывают разные, от применения механизма защитных шторок отверстий до закрывающих крышек (на иллюстрации вверху).
Количество рабочих колодок
При постоянно растущем количестве бытовой техники, зависимой от электричества, возникает вопрос количества точек подключения. Яркий пример тому кухня. Но натыкать достаточное количество розеток по периметру не выход, поскольку это дорогой, трудоемкий процесс, с крайне неэстетичным результатом. Другое дело, если расположить несколько групповых точек, объединяющих от двух до четырех и более розеток. В этом случае, лицевая часть может быть либо единой, либо модульной.
Рабочие показатели
Каждая розетка имеет свои технические характеристики, которые ограничивают область ее применения. К таковым можно отнести:
- Степень защиты (влагозащищенные, обычные розетки);
- Номинальный ток (находится на уровне 10-16 А);
- Номинальное напряжение (выделяют розетки двухфазные, трехфазные и т. д);
- Монтажные размеры.
Классификация штепсельных розеток
Обычно штепсельные розетки классифицируют по нескольким критериям. Вот основные типы их классификации:
По типу конструкции
- Скрытой установки. Ее применяют только для внутренней проводки. Для установки вам необходимо погрузить ее в стену. При этом защитный корпус должен находиться в коробке и не выступать из нее. Провода в ней следует присоединять таким образом, чтобы не допустить их выдавливания.
- Наружной установки. Обычно специалисты используют ее для внешней установки. Крепить ее необходимо непосредственно к стене. Довольно часто их конструкция предполагает в себе использование специальной подсветки или защитной коробки.
