Стандартные размеры канализационных труб и их назначение

Современная промышленность производит трубы для канализации в соответствии с требуемыми техническими нормами. Показатели различаются для каждого типа помещений (кухня, ванная комната, санузел), а также зависят от предполагаемой нагрузки на систему. Последний пункт обуславливается количеством членов семьи, проживающих в квартире или доме.

Основные параметры, на которые рекомендуется обращать внимание при выборе канализационных материалов, следующие:

внутренний диаметр – главный параметр, который является основополагающим для всей канализационной сети, обозначается как «Д»;
диаметр условного прохода – имеет обозначение «ДУ», определяет номинальное значение внутреннего диаметра трубы;
номинальный диаметр – имеет обозначение «ДН», обозначает общий диаметр всей конструкции.

Кроме того, профессионалы обращают внимание на толщину стенки трубы и её материал изготовления. Кроме технических данных, стоит уделить внимание комплектующим – выбирая переходники, необходимо придерживаться точного соответствия размерам и назначению изделий.

Из ПВХ

В таблицах приведены значения для внутренней и наружной канализации из пластика.

Таблица №1 – внутренняя система:

ДН (мм)	Д (мм)	Толщина стенки (мм) (минимальное значение)	Толщина стенки (мм) (максимальное значение)
32	30	1	1.8
40	38	1	1.8
50	47.4	1.3	1.8
75	71.2	1.9	2.3
90	85.6	2.2	2.8
110	104.6	2.7	3.4

Таблица №2 – наружная система:

ДН (мм)	Д (мм)	Толщина стенки (мм) (минимальное значение)	Толщина стенки (мм) (максимальное значение)
125	118.6	3.2	3.9
160	153.6	3.2	4.9
200	192.2	3.9	6.2
250	240.2	4.9	7.7
315	302.6	6.2	9.7
400	384.6	7.7	12.3
500	480.4	9.8	15.3
630	605.4	12.3	19.3
800	769.2	15.4	24.5
1000	960.8	19.6	30.6
1200	1151	24.5	36.6

Оптимальными значениями труб для внутренней канализации считаются 32-110 мм. Для наружной – 160-500.

Исходя из того, что производители выпускают практически все возможные размеры канализационных комплектующих, подобрать оптимальный для индивидуального жилья не составляет проблем. Наиболее распространенными значениями, которые также соответствуют утвержденным требованиям СНиП, считаются (данные в мм):

стиральная и посудомоечная машины – 25;
раковина – 30-45;
ванна, мойка в кухне – 40-50;
совмещенный слив (санузел, ванна) – 50;
отвод стояка – 70-85;
центральный слив – 110-120.

Показатели характерны для внутренней канализации. При прокладке канализации вне дома рекомендуется использовать пластиковые комплектующие следующего диаметра (данные в мм):

вывод на очистительную систему – 160-200;
вывод воды из бани – 200;
бассейн – 230;
городская канализационная сеть – от 300 до 1100.

Выбор большого размера трубы для центрального отвода, слива или унитаза обусловлен тем, что сточные воды имеют неоднородный характер. Масса не должна заполнять все пространство для исключения засора. Кроме того, необходимо внимательно отнестись к комплектующим для соединения конструкции между собой – фитинги должны соответствовать конкретным значениям трубы.

Из чугуна

Чугунные канализационные трубы используют всё реже из-за их тяжелого веса и хрупкости. Несмотря на то, что это металл, он подвержен быстрой коррозии и разрушению, что часто приводит к протечкам и необходимости в замене.

Диаметр чугунных комплектующих напрямую зависит от толщины стенки. К примеру, стандартный диаметр 100 мм предполагает толщину 7,5-9 мм, а при размере 150 мм она достигает 10 мм. В большинстве случаев материал предназначается для наружной канализации.

Перечисленные параметры также влияют на массу конструкции. Две идентичные трубы с одинаковым диаметром, но различной толщиной будут иметь разницу в массе.

ГОСТ 6942-98 регламентирует стандартные значения канализационных материалов из чугуна:

раструбы (соединения) – 6-8 см;
длина – 75-220 см;
сортамент – 5-10-15 см.

ГОСТ 9583-75 регламентируется выпуск чугунных труб для промышленного использования длиной до 10 м и диаметром 60-120 мм.

Разновидности типоразмеров

Схема монтажа внутренней канализации.

Трубы выпускаются различного размера. Например, предназначением канализационной трубы 50мм является отведение стоков от отдельно стоящих приборов сантехнического оборудования: ванн и раковин. Исключение – трубы для унитаза. Унитаз – сантехнический прибор, особенностью которого является прохождение за малый промежуток времени очень большого объема воды в момент смыва.

Для канализационного стока унитаза используется канализационная труба 100мм, так как с меньшим диаметром она с большей вероятностью может засориться при попадании в нее твердых фракций. Несмотря на то, что много воды сливается и при опустошении ванны, трубы для их слива используются меньшего диаметра. Стоки из ванной комнаты транспортируются с помощью канализационной трубы 50мм . А связано это с тем, что ее проходимость, по условиям гидравлики, равна проходимости, которая обеспечивает в ней самое узкое место.

Схема устройства канализационного стояка.

В ванной же выпуск имеет несоизмеримо меньший диаметр и, кроме того, перекрыт решеткой. Это делает нецелесообразным монтировать трубу большого диаметра. Модели с большим диаметром используют для устройства стояков и их отвода за пределы здания (150 мм) и для укладки уличной сети (200 мм).

При покупке важным моментом является и ее длина. Минимальной длиной является 1 м, а максимальной – 6 м. Они выпускаются длиной 2-5 м.

Выбор нужного диаметра

При подборе материалов для обустройства системы отвода отработанных стоков, следует помнить не только, какого диаметра бывают канализационные трубы, но и учитывать некоторые нюансы такой работы:

Сечение у горизонтально расположенного трубопровода не может быть больше, чем диаметр трубы стояка канализации, в который сливается отработанная вода. Кроме этого, нужно помнить, что любые сужения в конструкции, находящиеся по направлению передвижения стоков, являются местами, где будут образовываться засоры.
Горизонтальные соединения обязательно монтируют из уголков и косых тройников. Углы в 90 градусов допускаются исключительно при стыковке горизонтального отрезка системы с канализационным стояком. При соблюдении данного правила не возникает проблем при необходимости прочистить канализацию.
Обязательно в местах поворота канализационной конструкции обустраивают ревизии, представляющие собой отверстия для прочистки, имеющие крышки. Допускается исключение только тогда, когда рядом находится, к примеру, тройник, служащий для подсоединения раковины. В случае необходимости именно он выполнит функцию ревизию.
Когда стояки расположены в многоэтажных зданиях, ревизии размещают через каждые три этажа. Не лишним станет обустройство ревизии на горизонтальных глухих участках протяженностью более 12 метров.
Сверху стояк канализации оставляют открытым, что объясняется необходимостью подсоса воздуха, иначе разрежение при смыве нечистот на нижних этажах всосет водяной затвор из сантехнического прибора, установленного на верхнем этаже, и неприятный запах быстро распространится на всю квартиру.
Уклон горизонтально расположенной трубы должен составлять 1-2 сантиметра на каждый метр. Если сделать его больше, вода при сливе станет не только сильнее шуметь, но и заиливаться. Когда уклон меньше, стоки уходят слишком медленно.
При укладке канализационной системы под стяжку ее следует теплоизолировать рулонным материалом и тогда шум воды не будет сильно слышен.
Пластиковые изделия, имеющие диаметр 40 -300 миллиметров, без проблем режутся ножовкой или болгаркой. В итоге срез получается ровным и на нем отсутствуют заусеницы. Потом с трубы нужно снять фаску.
Крепят канализационную конструкцию через промежутки, которые равны десяти диаметрам трубы.
При укладке пластиковых труб диаметром от 40 до 300 миллиметров, им следует оставлять свободное место на случай теплового расширения. Поэтому, вставляя трубы в раструб предыдущих элементов, их не нужно задвигать до упора, а следует оставить примерно 0,5 сантиметра. Тогда при продолжительном сливе горячих стоков смонтированные впритык участки трубопровода не подвергнутся повреждениям.
Всю канализационную систему собирают так, чтобы раструбы были расположены навстречу передвигающейся жидкости.

Диаметр канализационных труб: сортамент изделий

Данные о диаметре трубы канализации обычно наносятся на маркировке изделия. Показатель диаметра размещается рядом с данными о толщине стенки (например, 160*4,2 – означает, что диаметр данного изделия 160 мм, а толщина его стенки – 4,2 мм соответственно). При этом показатель сечения обычно указывается наружный, и для того, чтобы вычислить внутренний, необходимо из первого числа вычесть показатель толщины стенки. Табличные данные, как правило, округляются, поэтому в случае с приведенным примером внутренний диаметр будет указываться как 150 мм, а не 151,6 мм.

Размерный ряд канализационных трубных изделий начинается с 20-25 мм. Максимальный диаметр зависит от вида изделия (гофрированная или гладкая) и материла его изготовления. Невозможно встретить гладкую поливинилхлоридную трубу с сечением, превышающим 630 мм, в то время как диаметр профилированных изделий может достигать 1200 мм.

Итак, показатели диаметра пластиковой канализационной трубы бывают следующими:

элементы диаметром от 16 мм до 25 мм. Основная сфера применения – отвод стоков без частичек грязи от осушителей, вентиляционных устройств, кондиционеров и других типов технологического оборудования. По сути, по стокам проходит чистая дистиллированная вода;
изделия с внутренним сечением от 20 до 32 миллиметров. Практически не применяются в сфере устройства канализаций. Больше подходят для прокладки трубопроводов водоснабжения;

Бытовая канализация монтируется из труб диаметром максимум 100 мм

трубы с внутренним диаметром от 50 до 100 миллиметров. Наиболее распространенный размер, используемый для проектирования и строительства домашних канализационных сетей и разводок. Изделия с размером 60 мм может использоваться в качестве горизонтального «лежака», к которому подключают до трёх приборов (исключая унитаз). Если количество приборов возрастает до пяти, применяется «лежак» с минимальным размером 75 мм;
трубы с внутренним сечением от 100 миллиметров и более. Используются для создания крупных инженерных сетей общего назначения, а также для обустройства промышленных предприятий. В частном строительстве их могут применять для строительства выводной стоковой трубы, а также при проектировании дренажных трубопроводов.

При покупке пластиковых канализационных труб стоит учитывать тот момент, что такие изделия, в отличие от простых водопроводных труб, выпускаются только в виде отрезков. Их длина может составлять 50, 100, 200 см и так далее. Максимальная длина одного отрезка – 600 см. Для длинных трасс возможно производство труб до 12 м, изготовление более длинных труб возможно только по индивидуальному заказу.

Правила монтажных работ

Монтаж системы водоотведения в квартире не сложен и подчиняется простым правилам:

Стыки и повороты выполняются только там, где это необходимо, их количество нужно свести к минимуму.
Обязательно соблюдать уклон – подключение к стояку должно быть ниже остальных элементов трубопровода.
Чтобы трубы не провисали, их необходимо фиксировать при помощи хомутов. Шаг крепления – 1 м.
Для монтажа использовать только гладкие трубы без нарушения целостности внутренней поверхности и неровностей в местах соединения.
Независимо от способа соединения труб места стыковки необходимо обезжирить.
Используемые для герметизации соединений прокладки и кольца должны быть мягкими и эластичными.
Соединение элементов трубопровода выполняется по потоку.
Не допускается расположение стыков внутри стен и перекрытий.
Унитаз подключают к стояку первым, чтобы фекальные массы не попадали в квартирную канализацию.

Установка унитаза без гофры

Если вы приняли решения не использовать гофру, вам пригодятся основные правила, по которым выполняется такое подключение.

Если унитаз подключают без гофры, то необходимо использовать патрубок, который также называют переходником или фановой трубой.
Подключение к переходнику в этом случае осуществляется по-разному в зависимости от угла, который имеет унитаз. При этом различают 3 варианта:

подключение унитаза с косым выпуском. Его установка производится в пол. Такая установка сейчас уже не актуальна, хотя в прошлом веке использовалась очень широко;
если выпуск унитаза вертикальный, то установку осуществляют под углом в 90º в стену;
если выпуск унитаза горизонтальный, то монтаж проводят в стену под углом в 30-40º.

В том случае, если выпуск унитаза не соответствует выпуску канализационной сети, то придется или выбирать другую модель унитаза, или применить под определенным углом изогнутые трубы-переходники.

Подключение унитаза с косым выпуском

Технология монтажа такого вида унитаза следующая:

Перед тем как правильно подключить унитаз к канализации, выпуск унитаза с расположенными на нем канавками смазывают суриком, смешанным с олифой.
Сверху наматывают смоляную прядь. При этом конец отростка в 0,5 см должен оставаться свободным (в противном случае концы пряди попадут в отверстие и будут способствовать возникновению засорения).
Обмотанную прядь тоже тщательно смазывают суриком.
Далее осуществляют монтаж унитаза, фиксируя выпускной отросток в раструб канализационной трубы.

Таким образом, мы рассмотрели, как подключить слив унитаза самой различной конфигурации к канализационной трубе. Благодаря полученной информации проведение монтажа самостоятельно реально осуществимо.

Кроме того, при этом можно сэкономить деньги. Однако если вы ощущаете, что имеющихся у вас навыков недостаточно для выполнения подобных работ, все же экономнее будет воспользоваться услугами профессионалов.

Нюансы обустройства системы

Чтобы понять, для чего нужен такой величины диаметр трубы для унитаза, следует представить замкнутую систему, в которой на скорости передвигаются стоки, занимая полностью все внутреннее пространство.

В этом случае вытесняемый воздух во всех отводах окажется под очень высоким давлением. Он выдавит в сантехнических приборах водяные затворы, чем доставит немало неприятностей владельцам недвижимости. В санузле появится ужасный запах и велика вероятность, что придется отмывать стены и потолок от фекалий.

В СНиПе 2.04.01-85 описаны способы проведения расчетов диаметров труб для канализации в квартире. Они отличаются сложностью, в них учитывается уклон расположения трубопровода на горизонтальных отрезках магистрали, угол соединения выводов со стояком и другие нюансы. В этой же документации содержатся таблицы, предоставляющие возможность вычислить максимальную проходимость трубной продукции при определенном размере диаметра.

Как показывает практика:

Для разводки всей канализационной системы в домах и квартирах с оптимальным количеством сантехнического оборудования достаточно будет изделия сечением 100 миллиметров.
Диаметр канализационной трубы для раковины, ванных и других приборов должен быть вдвое меньше.
Если инженерные коммуникации прокладывают в многоквартирном здании, то диаметр трубы стояка канализации в пятиэтажках должен составлять 100 миллиметров, а в зданиях большей этажности – не больше 150 миллиметров.
Общие для большого количества квартир горизонтальные участки канализационной системы, которые объединяют несколько стояков и выход к сточному колодцу, могут быть диаметром примерно 200 миллиметров.
Размер диаметра чугунной канализационной трубы в квартире или частном домовладении через определенное время начинает уменьшаться по причине обрастания внутренней поверхности разными видами отложений.
Диаметры сантехнических пластиковых труб никогда не уменьшаются, поскольку их внутренняя поверхность гладкая и почти не собирает жировые отложения. Также они не заиливаются, в них не собирается песок при условии, что им обеспечен достаточный уклон и внутри изделий нет неровностей.

Исходя из вышеприведенной информации, напрашивается вывод, что во время ремонта при замене чугунной 50-миллиметровой трубы можно использовать 40-миллиметровое изделие из пластика.

Ранее названными размерами разнообразие диаметров выпускаемых канализационных труб не ограничивается. В торговой сети можно встретить трубную продукцию из поливинилхлорида или полипропилена, имеющую диаметры, равные 75,90, 110,160,300 миллиметров.

Но, прежде, чем остановить свой выбор на таких изделиях, нужно знать, что приобрести к ним фитинги или манжеты, предназначенные для соединения с сантехническими приборами, иногда бывает проблематично. Возможно, не следует отдавать предпочтение продукции с нестандартным сечением.

Как рассчитать размеры канализации для квартиры и частного дома?

Главным моментом при расчете размеров канализации считается определение оптимального уклона, чтобы сточные воды не застаивались в системе, а сток осуществлялся естественным образом.

Существует два основных метода – расчетный и безрасчетный.

Безрасчетный предполагает руководствоваться рекомендациями СНиП:

d трубы 40-50 мм – угол наклона 0,03 градуса;
d 80-100 – 0,02;
d 150 – 0,008;
d 200 – 0,007.

Чтобы рассчитать оптимальный угол наклона, необходимо перемножить рекомендуемое значение уклона и длину канализации.

Расчетный метод подразумевает определение уклона по формуле V * √H/d ≧ К:

V, м/с – показатель, характеризующий скорость очищения трубы (оптимальный вариант 70 м/с);
Н – наполняемость системы сточными водами (рекомендуемое значение 0,6);
d – диаметр;
К – показатель, зависящий от материала (пластик – 0,5, чугун – 0,6).

Внутренней

Расчет канализации в квартире или в частном доме довольно прост. Можно воспользоваться одним из перечисленных способов. Основным принципом является правильное определение угла наклона.

При расчете следует помнить также о том, чтобы трубы, а в частности соединения, находились в открытом доступе. Несмотря на то, что квартирная канализация предусматривает самостоятельную очистку, засоры случаются довольно часто.

Наружной

Наружная канализация отличается от внутренней увеличенным диаметром труб, индивидуальной системой прокладки и непосредственным сообщением с внутренней системой. Для расчета размеров предполагается выполнить следующее:

выбрать оптимальный диаметр труб – он будет зависеть от нагрузки на систему, длины до очистных сооружений и сложности прокладки (рекомендуется использовать изделия диаметром не менее 160 мм);
определиться с мощностью насоса – выбор следует делать на основе предполагаемой системы канализации (обычные сточные воды или с примесью твердых частиц);
необходимо рассчитать ливневку – универсального способа не существует, поскольку ливневая канализация будет зависеть от площади участка, его рельефа и особенностей грунта;
рассчитать потери – показатель зависит от того, в каком режиме, порядке и интенсивности будет использоваться подача жидкости.

Правильный расчет наружной канализационной системы зависит от определения всех перечисленных факторов в совокупности и от детального изучения участка.

Как определить размеры труб

Полипропиленовые, поливинилхлоридные и другие пластиковые коммуникации иностранного производства, чаще всего обозначаются дюймами. Также может быть, что Вам нужно установить крепления на трубопроводе, но его размеры также даны в дюймах, в то время как труба обозначена в мм.

Трубная дюймовая резьба

Для этого нужно перевести известные дюймовые размеры в миллиметровые. Согласно данным, 1 дюйм – это 25,4 мм. Получается, что труба с диаметром 2 дюйма = 50,8 мм, и т. д. Очень часто используются дробные значения, так помечаются хомуты, штуцера, муфты и коммуникации.

Рассмотрим в таблице их значение:

В дюймах	В миллиметрах	В дюймах	В миллиметрах
1/8	3,2	1 1/8	28,6
1/4	6,4	1 1/4	31,8
3/8	9,5	1 3/8	34,9
1/2	12,7	1 1/2	38,1
5/8	15,9	1 5/8	41,3
3/4	19	1 3/4	44,4
7/8	22,2	1 7/8	47,6

2 1/8	54	3 1/8	79,4
2 1/4	57,2	3 1/4	82,6
2 3/8	60,3	3 3/8	85,7
2 1/2	63,5	3 1/2	88,9
2 5/8	66,7	3 5/8	92,1
2 3/4	69,8	3 3/4	95,2
2 7/8	73	3 7/8	98,4

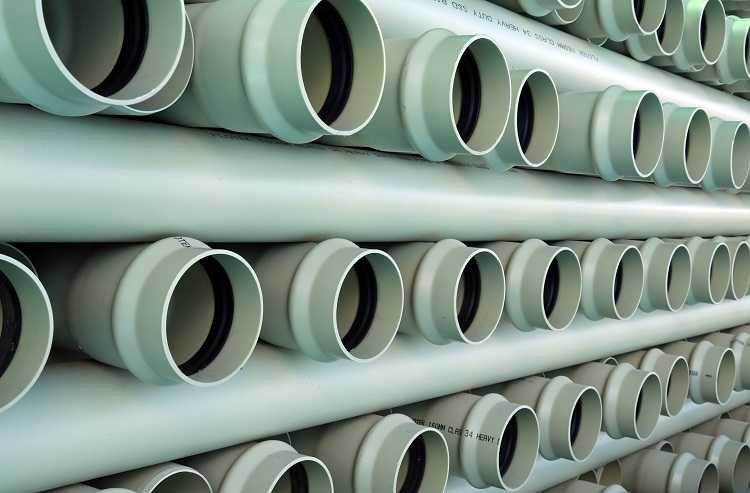

Трубы пвх разных диаметров

Но, при измерении раструба вручную, например, линейкой, всегда берется ближайший минимальный размер. Например, диаметр в миллиметрах канализационной трубы для раковины равен 34. Получается, что наружный диаметр равен 1 ¼ дюйма. Будьте внимательны при подборе размеров, иначе придется дополнительно покупать прокладки или переходники. Но муфта выбирается исходя из ближайшего большего показателя, т. е., 34 мм будет считаться 1 3/8 дюйма.

Видео: Стыковка труб разных диаметров в канализации.

Стальные двусторонние коммуникации могут иметь различные показатели на разных сторонах, нужно перепроверять данные. Это можно сделать путем опытных замеров штангенциркулем или пробковым калибром.

Таблица: Диаметры керамических труб

Демонтаж старой системы

Замену канализации начинают со стояка. Это самый сложный участок, по нему проходят стоки из соседних квартир, поэтому на время замены трубы, соседей нужно попросить некоторое время не пользоваться канализацией. Демонтаж происходит следующим образом:

Открывается доступ к месту стыковки стояка с соседним участком. Для этого может потребоваться разбивание части перекрытия.
Часть чугунной трубы вырезается болгаркой. Если прорезать полностью нет возможности, то ее можно разбить молотком. Работы должны проводиться аккуратно, так как отколовшийся кусок трубы может остаться внутри и заблокировать всю трубу.
В нижней части стояка около пола устанавливается тройник. Прямая пластиковая труба, выбранная для стояка, соединяется вверху с остатком чугунной трубы при помощи переходной манжеты. Крепление с тройником осуществляется раструбом. Герметичность стыка обеспечивает резиновое кольцо и силиконовый герметик.
Труба крепится к стене хомутами. В районе раструбов труба крепится жестко, в других местах фиксация плавающая.

Закончив установку стояка, приступают к разводке.

Диаметры канализационных труб
