Двухконтурное отопление котлом двухэтажного частного дома

Варианты схем отопления

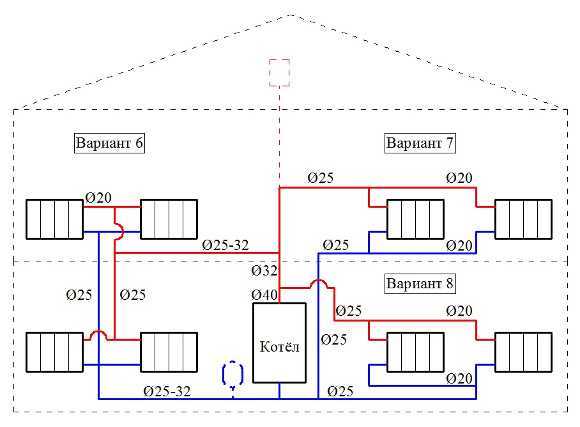

Схема двухтрубной системы будет во многом отличаться от однотрубной модели. В первую очередь, ту даже будет другой способ соединения труб, ведь они будут не только объединять разные комнаты, но и разные этажи. Поэтому выбор конкретного варианта должен осуществляться с тщательным подходом.

Горизонтальная разводка труб

Данный вариант бывает двух типов – коллекторным (лучевым) и последовательным. В последнем случае, система будет иметь отводящую трубу от главного стояка, которую укладывают по периметру на каждом этаже. В нее включено два контура – подающий и обратный.

В коллекторном же типе имеется отдельная подводка к каждой батареи. На каждый этаж монтируют коллекторную гребенку, которая располагается в шкафчике на стене. От него к каждой батареи проводят две трубы – подачу и обратку. Коллекторный узел будет представлять два соединенных коллектора, которые едины с трубопроводом. На каждую подающую трубу устанавливают запорную арматуру, что позволяет при необходимости отсоединить радиатор так, чтобы другие продолжали работать.

Среди достоинств такой системы можно выделить следующее:

  • высокий показатель гидравлической устойчивости;
  • есть возможность контролировать климат в каждой отдельной комнате, что позволяет экономить на работе теплогенератора;
  • можно устанавливать не один теплосчетчик, а два и больше;
  • разводку можно скрыть, благодаря чему внешний дизайн комнаты остается нетронутым.

Но тут есть и свои минусы. Во-первых, для обустройства горизонтальной системы потребуется вложить средства – на проект и материалы. Во-вторых, каждая батарея должна быть обустроена спусковым клапаном, чтобы избежать появления воздушных пробок. В-третьих, при запуске необходимо выпустить из системы весь воздух, что потребует сил и времени.

Горизонтальная разводка больше подходит для построек с пологими крышами и подвалами. То есть в тех случаях, когда роль котельной исполняет не чердак, а подвал или другое помещение на нижнем уровне.

Вертикальная разводка труб

Как видно из названия схемы, тут в основе будет лежать вертикальный стояк. Непосредственно к нему будут подключены все этажи. Если сравнивать этот вариант отопления с предыдущим с точки зрения финансовых затрат, то он выходит дороже на 15-20%. А все дело в том, что тут потребуется больше материала.

Вертикальная разводка применима в жилищах, где есть чердачное помещение, на котором и располагают всю сеть и оборудование. Но преимущества и недостатки тут те же, что и в горизонтальной разводке.

Закрытая система

Двухтрубная закрытая схема – сеть, в которой постоянно поддерживается определенное давление, отсутствует водоразбор и приток теплоносителя извне. Такой вариант лучше всего подойдет для работы с электрическими теплогенераторами. В данном случае рекомендуется устанавливать термостаты, которые позволят автоматически контролировать котел – включать и выключать горелку при форс-мажорных обстоятельствах. Также это позволяет экономно расходовать топливо и электричество.

Данный тип системы имеет свои обязательные элементы – котел, автоматических воздушников, шарового вентиля, термостатического и балансировочного крана, мембранного расширительного бачка, магистрального сетчатого фильтра, насоса, балансировочного и предохранительного клапана и термоманометра. Основной плюс такой системы – нет риска появления воздуха. Тут не происходит никаких испарений, благодаря чему количество теплоносителя остается неизменным. Это как раз достигается наличием бака.

Основные достоинства:

  • бак и котел располагаются в одном помещении, а значит, нет необходимости прокладывать трубопровод на чердак – человеку больше не придется контролировать уровень теплоносителя и по необходимости его возобновлять;
  • теплоноситель не контактирует с воздухом, а значит, в систему не будут попадать ненужный кислород или грязь – срок эксплуатации значительно увеличится;
  • верхние батареи не «завоздушиваются», так как есть возможность увеличить давление в верхней точке системы.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Метод организации движения носителя

Конструкции отопления, установленного в полу, по принципу действия не отличаются от коллекторных систем. Однако в качестве нагревательных элементов в данном случае выступают трубопроводные контуры, жестко зафиксированные в стяжку или же спрятанные в межэтажное перекрытии. На строительном рынке за таким системми закрепилось название «теплые полы».

По методу организации движения воды нагревательные системы подразделяются на два вида:

  1. Гравитационные.
  2. Принудительные.

Что касается коллекторов и теплых полов, то в таких конструкциях сила тяжести не способна запустить циркуляцию из-за недостаточно острых углов наклона труб и ограниченности их диаметров.

Выбор труб

Главным моментом монтажа коллекторной разводки – правильный выбор труб. В монтаже данной системы используют большое количество соединений, что влечёт за собой применение большого количества зажимов, фитинга. Для этой цели наиболее подходящим будут мягкие, гибкие шовные металлопластиковые или полиэтиленовые трубы. Для выхода патрубков из коллектора используются медные трубы.

Данные трубы обладают свойствами предотвращения попадания воздуха благодаря специальному покрытию внешней стороны поверхности.

Наиболее оптимальный диаметр труб – 16 мм. Однако по данному вопросу следует проконсультироваться со специалистом.

Расчет мощности котла

Эффективность теплогенерирующего оборудования следует вычислять исходя из общего размера тепловых потерь здания.

При этом следует принимать во внимание:

  • Площадь всех комнат и кладовок, которые нуждаются в отоплении;
  • Местные особенности сезонной, месячной, недельной погоды;
  • Общее состояние термоизоляции дома, в том числе его оконных коробок;
  • Плотность и ширину внешних стен, межэтажных перекрытий, половых настилов;
  • Устройство кровельных сооружений, наличие мансарды, чердака, эвакуационных выходов на крышу;
  • Размер всех оконных, входных, балконных дверей.

2 Система с принудительным движением жидкости – оптимальная по сегодняшним меркам

Разрабатывая современный проект отопления двухэтажного дома, авторы документа наверняка включат в него отопительный контур с циркуляционным насосом. Системы с естественным движением жидкости по трубам не вписываются в концепцию современного интерьера, к тому же принудительная циркуляция обеспечивает лучшие эксплуатационные характеристики водяного отопления, особенно в частных домах с большой площадью.

Принудительная циркуляция позволяет намного проще относиться к расположению элементов системы отопления относительно друг друга, но все же существуют общие правила устройства обвязки котла, предпочтительного подсоединения батарей отопления, прокладки трубных коммуникаций. Несмотря на наличие в контуре циркуляционного насоса, при монтаже разводки стараются максимально уменьшить сопротивление труб, их соединений и переходов, чтобы снизить нагрузку на перекачивающее жидкость устройство и избежать завихрений жидкости в труднопроходимых местах.

Применение принудительной циркуляции в трубном контуре позволяет достичь таких эксплуатационных преимуществ:

  • высокая скорость движения жидкости обеспечивает равномерный прогрев всех теплообменников (батарей), благодаря чему достигается более качественный обогрев различных помещений;
  • принудительное нагнетание теплоносителя снимает ограничение с суммарной площади обогрева, позволяя делать коммуникации любой протяженности;
  • контур с циркуляционным насосом эффективно работает при низких температурах жидкости (менее 60 градусов), благодаря чему легче поддерживать оптимальную температуру в комнатах частного дома;
  • низкая температура жидкости и невысокое давление (в пределах 3 Бар) позволяет применять для монтажа системы отопления недорогие пластиковые трубы;
  • диаметр тепловых коммуникаций гораздо меньше, чем в системе с естественной циркуляцией и возможна их скрытая прокладка без соблюдения естественных уклонов;
  • возможность эксплуатации радиаторов отопления любых типов (предпочтение отдается алюминиевым батареям);
  • низкая инерционность обогрева (от запуска котла до набора радиаторами максимальной температуры проходит не более получаса);
  • возможность делать контур закрытым с использованием мембранного расширительного бака (хотя монтаж открытой системы также не исключается);
  • терморегуляцию можно осуществлять как в целом по системе, так и зонально или точечно (регулировать температуру на каждом обогревателе отдельно).

Еще одним плюсом принудительной системы отопления двухэтажного частного дома является произвольный выбор места для установки котла. Обычное его монтируют на первом этаже или в подвале, если есть цокольное помещение, но теплогенератор необязательно специально углублять и рассчитывать уровень его расположения относительно обратной трубы. Допускается как напольная установка котла, так и настенная, что предоставляет широкий выбор подходящей модели оборудования согласно личным предпочтениям домовладельца.

Система отопления с циркуляционным насосом чаще всего встречается в современных проектах

Несмотря на техническое совершенство отопления с принудительным движением жидкости, есть у такой системы недостатки. Во-первых, это шум, что образуется при быстрой циркуляции теплоносителя по трубам, особенно усиливающийся в местах сужений, резких поворотов трубопровода. Часто шум движущейся жидкости бывает признаком излишней мощности (производительности) циркуляционного насоса применимо к данному отопительному контуру.

Во-вторых, работа водяного отопления зависит от электричества, которое необходимо для постоянной прокачки теплоносителя циркуляционным насосом. Схема контура обычно не способствует естественному движению жидкости, поэтому при длительных отключениях электричества (если нет устройства для бесперебойной подачи электроэнергии), жилье остается без обогрева.

Как и контур с естественной циркуляцией, отопление двухэтажного дома с принудительной прокачкой теплоносителя делается однотрубной и двухтрубной разводкой. Как правильно выглядят подобные схемы, будет рассказано дальше.

Из чего состоит отопительная система

Перечень необходимого оборудования зависит от схемы организации отопления. Перечислим основные компоненты для всей совокупности решений.

Газовый котел. Его функция – греть теплоноситель. Часто он оснащен закрытым расширительным баком, а иногда и циркуляционным электронасосом. Выбор такой компоновки облегчает проектирование и монтаж теплосети. Подбор котла осуществляется исходя из мощности, необходимой для отопления жилплощади.

Стандартная формула “100 Вт на 1 м²” усреднена. В действительности необходимая мощность зависима от отапливаемого метража, т.к. его увеличение непропорционально увеличению площади ограждающих конструкций – главной причины теплопотерь. Если для отопления 100-150 м² потребуется 130 Вт на метр, то для 400-500 квадратов хватит 80 Вт.

Отопительные приборы. Они нужны, чтобы отдавать тепло для поддержания нужной температуры в помещении. Это могут быть чугунные, стальные, алюминиевые или комбинированные радиаторы. Их энергоэффективность зависит от материала и количества секций батареи, а выражается в теплоотдаче и инерционности.

Трубопровод. Он применяется, чтобы передавать и распределять теплоноситель между батареями. Для его развертывания в основном применяют бесшовные изделия из полипропилена или стали. Низкий коэффициент внутреннего сопротивления позволяет использовать их в теплосетях с принудительной и естественной циркуляцией.

Входящие в состав антифриза присадки могут разрушать полипропиленовый теплопровод. Если в доме не проживают постоянно, следует использовать стальные конструкции.

Фитинги. Необходимы для соединения труб

Важно, чтобы они не нарушали герметичность и не уменьшали проходимость теплопровода

Расширительный бак. Компенсирует скачки давления внутри теплосети, вызываемые способностью вещества расширяться при нагревании. Устраняет риск разрушения отдельных ее компонентов. Существуют конструкции открытого и закрытого типов. Использование вторых предпочтительно из-за их универсальности, безопасности и простоты обслуживания.

Поскольку эксплуатация открытого расширительного бака сопряжена с испарением теплоносителя, в такой компоновке нельзя использовать антифриз.

Запорная арматура. Позволяет отключать отдельные элементы теплосети от контура для проведения техобслуживания или регулировки температуры в помещении.

Предохранительная арматура. В эту категорию входят балансировочный вентиль, автоматический воздухоотводчик (кран Маевского), обратный и предохранительный клапаны. Их задачи заключаются в том, чтобы не допустить возникновение дросселирующих потоков и уберечь систему от гидроударов.

Регулирующая арматура. Предназначена для балансировки отопительной системы и управления теплоотдачей отдельных радиаторов. Это помогает установить в каждом помещении индивидуальный микроклимат, не изменяя общих показателей теплосети.

Распределительный коллектор и гидрострелка. Отвечают за разделение гидравлических контуров и распределение теплоотдачи. Улучшают проходимость сети. Уменьшают теплопотери. Поскольку они служат локальными центрами управления, на них устанавливают термометр, манометр, расходометр и др. датчики.

Монтаж двухтрубной системы отопления в частном доме своими руками

Изготовление конструкции проходит в несколько этапов.

Расчет

Прежде чем приступать к монтажу необходимо построить чёткий план, для чего специалистами всегда проводится гидравлический расчёт. В ходе этого процесса достигаются следующие результаты:

  • выясняется кол-во приборов нагревания;
  • вычисляются размеры и количества окружных стояков;
  • определяются будущие потери.

Внимание! Расчёт производится в чётком соответствии со схемой отопления. Гидравлический расчёт даёт понимание действующих сопротивлений, даёт информацию о водных расходах и температуре каждых отдельных участков

Установка

  1. Сначала, в отдельном проветриваемом помещении, монтируется отопительный котёл. Его расположение должно быть удалённым от стен, и к нему должен быть открыт доступ. Сами же стенки, а также полы в комнате отделать огнеупорным материалом.

  1. После этого нужно поставить насос, распределительный гидроколлектор, и измерительные приборы/счетчики у котла.
  2. От котельной, прямиком через стены, проводится трубопровод к радиаторам.

Подключение

Финальный этап — это подключение радиаторов. Батареи монтируются на кронштейны, под окном. Кроме того, рекомендовано поставить термодатчики. С их помощью регулируются потоки воды, а также её температура.

Пробный пуск

Когда конструкционные элементы подсоединены, делается опрессовка. Пробный запуск котла возможен после оформления соответствующих документов, в присутствии специалистов-газовиков.

Водяная система отопления коттеджа

Водяная система обогрева сооружается по 3 основным схемам:

  1. Однотрубная;
  2. Двухтрубная;
  3. Коллекторно-лучевая.

Двухтрубная система водяного отопления

Наиболее популярной является двухтрубная система – она проста в управлении и балансировке. В плане управления ей не уступает коллекторная схема – но при лучевой компоновке повышается расход материала. Все 3 основные схемы часто комбинируют между собой.

По способу циркуляции теплоносителя комплексы обогрева делят на 3 типа:

  • С естественной (гравитационной) циркуляцией;
  • Принудительное движение теплоносителя с помощью насоса;
  • Комбинированная схема (универсальная).

Отдельный вид водяного отопления – теплые полы (или стены). Их используют в качестве основного и дополнительного отопления (вкупе с радиаторным). Очень часто различные схемы радиаторного отопления и комплексы полов комбинируют – популярные схемы приведены в специальной статье.

Обычно приборами отопления в системах отопления коттеджей служат конвекторы и радиаторы. Конвекторы имеют в основе своей конструкции оребренный теплообменник, устанавливаются на стену, монтируются в пол и так далее. Радиаторы производятся из следующих материалов:

  1. Сталь;
  2. Чугун;
  3. Алюминий;
  4. Биметаллический сплав.

Радиаторы всех типов однозначно разрешены к эксплуатации в индивидуальных системах отопления. Химический состав теплоносителя здесь имеет постоянный состав, влияние его на структуру материала радиаторов минимально. Подключение радиаторов производят следующими способами:

  • Диагональное;
  • Боковое;
  • Нижнее.

Боковое подключение радиаторов отопления

Способы подключения перечислены по мере уменьшения эффективности.

Немаловажно значение производства горячей воды – наличие собственного котла подразумевает его организацию. Производство горячей воды реализуется следующими способами:

  1. Подключение бойлера косвенного нагрева;
  2. Использование двухконтурного котла.

Использование БКН – наиболее оптимальный вариант. Создается запас горячей воды, влияние бойлера на систему отопления можно минимизировать. БКН и его обвязка по себестоимости дороже второго контура котла – но комфорт его использования намного качественней.

Ресурсы тепла водяного отопления могут использоваться по дополнительным направлениям – нагрев воздуха приточной вентиляции в калорифере, подача тепла в теплообменник оборудования бассейна.

Разработку относительно простых схем отопления владелец коттеджа может провести сам. Более сложные проекты с интеграцией большого числа компонентов – радиаторов, конвекторов, схем прокладки, теплоаккумулятора, гидрострелки, резервного источника тепла, калорифера вентиляции и так далее – лучше поручить профессиональным проектировщикам. Проект этот не требует каких-либо согласований, но для эффективной работы требуется либо проведение ряда расчетов, либо огромный опыт разработки проектов.

Рекомендуем прочитать:

Устройство канализации частного дома своими руками

Чугунные батареи отопления

Приборы водяного отопления

Отопление частного дома без котла

Котлы

Экономное отопление

(Просмотров 528 , 1 сегодня)

Система с принудительной циркуляцией

Здесь движение теплоносителя по сети трубопроводов происходит за счет работы циркуляционного насоса, создающего в ней избыточное давление. Введение в схему перекачивающего устройства позволило добиться таких преимуществ:

  • уменьшение диаметров труб. Скорость течения жидкости выросла, и теперь для обеспечения потребного расхода можно применить меньшее проходное сечение труб;
  • повышение эффективности работы. Если схема отопления с принудительной циркуляцией разработана грамотно, то вода с высокой температурой успешно достигнет как ближних, так и самых дальних радиаторов;
  • трубы можно укладывать наиболее удобным способом, что играет огромную роль в вопросах дизайна интерьера. Львиную долю магистралей можно спрятать, используя короба или конструкции пола и стен;
  • удобство и комфорт при эксплуатации. Дело в том, что принудительная циркуляция дает возможность реализовать любые проекты по автоматизации поддержания климата в доме;
  • экономичность в расходе энергоносителей. Вывод проистекает из предыдущего пункта, так как автоматика позволяет обогревать помещения по суточному графику в то время, когда там есть люди;
  • система легко поддается регулированию.

Монтаж схемы с искусственным побуждением трудоемок, но относительно несложен, его можно спокойно выполнить своими руками. Взять хотя бы расширительный бак мембранного типа, который не надо ставить на чердаке, да еще и контролировать уровень воды, как при самотеке. Его место – в помещении топочной, около котла.

Самым существенным недостатком схемы является ее энергозависимость. Стоит только отключить двухэтажный дом от электроэнергии, и через некоторое время тепла в помещениях как не бывало. Способы устранения недостатка хотя и просты, но затратны: приобретение и использование электрического генератора или, на худой конец, блока бесперебойного питания.

Что же касается якобы высокой стоимости материалов, то мы уже обсуждали этот вопрос, говоря об однотрубной системе. Хотя следует отметить, что стоимость зависит от количества регулирующей арматуры и средств автоматизации, заложенных в проект отопления. В бюджетном исполнении сборка схемы обойдется немногим дороже однотрубной.

Способы подачи теплоносителя в отопительную систему

Выбирая наиболее подходящий вариант системы отопления, домовладельцу придется принять решение по главному вопросу: как заставить теплоноситель двигаться по отопительному контуру. Эта задача решается одним из двух способов:

  • естественным образом;
  • принудительно.

Схема отопления частного дома с естественной циркуляцией

Как известно, нагретый газ или жидкость из-за меньшей плотности выталкивается более холодной средой вверх. Это явление называется конвекцией. При правильном конструировании системы отопления она может играть роль двигателя, который заставит теплоноситель циркулировать по замкнутому контуру из труб и радиаторов.

Важнейшим элементом такой схемы является разгонный коллектор – вертикальный участок трубопровода, идущий сразу после котла. Образующееся здесь мощное восходящее течение хорошо проталкивает теплоноситель через контур. В такой системе применяется расширительный бачок открытого типа, представляющий собой обычную емкость, подключенную к верхней точке отопительного контура.

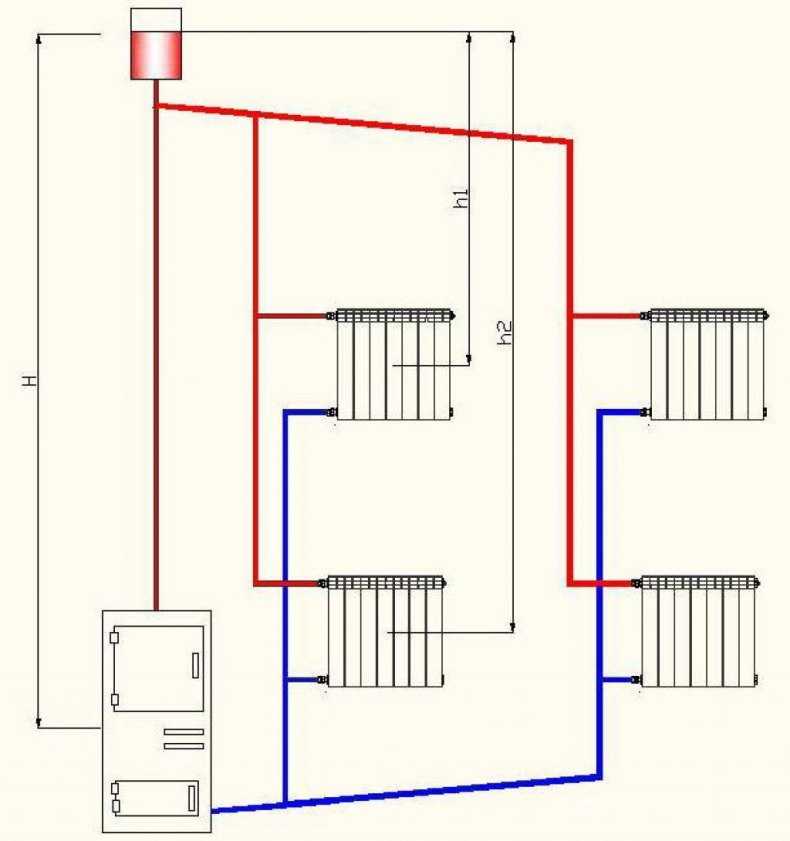

Отопление двухэтажного дома с естественной циркуляцией

Наличие второго этажа позволяет сделать разгонный коллектор достаточно длинным, что при хорошем утеплении этого участка обеспечивает вполне пристойную циркуляцию теплоносителя. Однако, несмотря на это, даже в двухэтажных домах схема с естественным движением рабочей среды встречается все реже. Причина заключается в характерных для нее недостатках:

  • требуются трубы большого диаметра;
  • на горизонтальных участках трубопровода приходится соблюдать значительный уклон – 5 – 7 см на 1 м длины;
  • после обхода контура температура теплоносителя падает более, чем на 25 градусов (обязательное условие для хорошей естественной циркуляции), поэтому котел приходится эксплуатировать в режиме высокой производительности, что сокращает срок его службы;
  • максимальная длина трубопровода ограничивается 30-ю метрами.

Принудительный способ

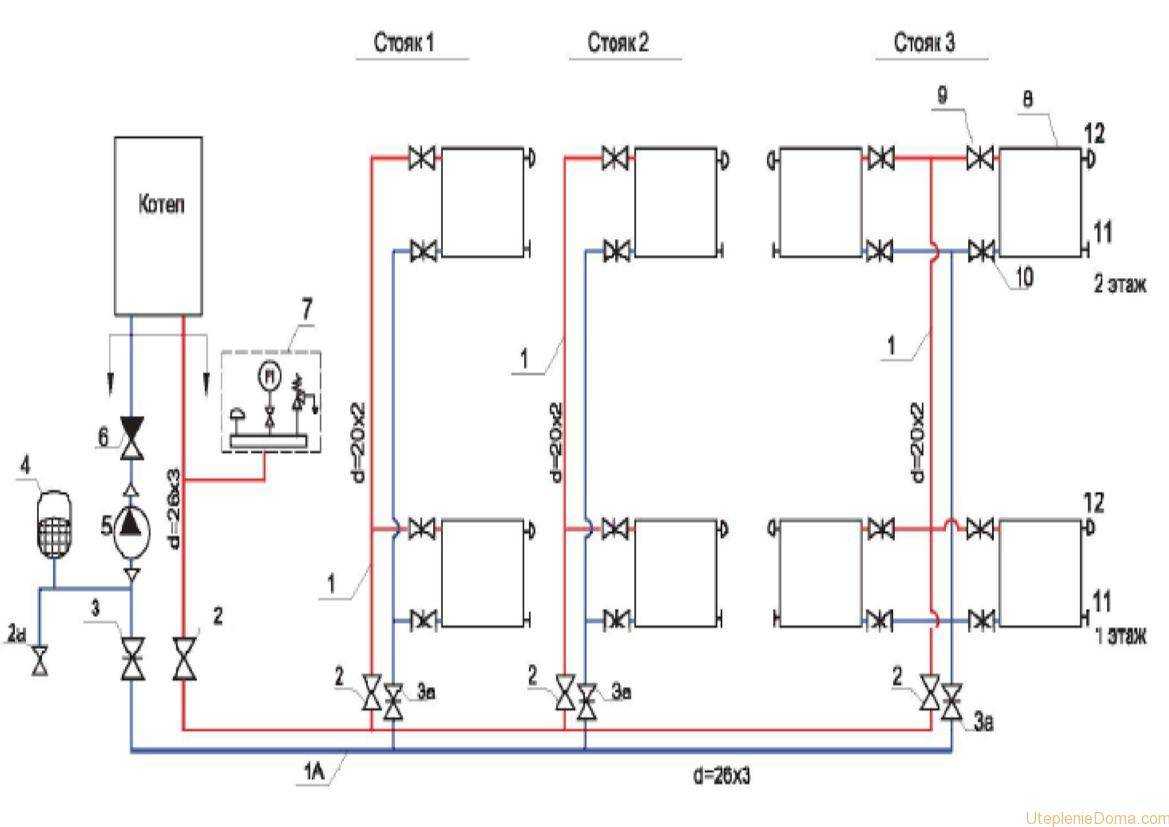

В двухэтажных домах схема с принудительной циркуляцией применяется гораздо чаще хотя бы потому, что длина отопительного контура в таких постройках составляет, как правило, более 30-ти метров. Здесь рабочая среда перекачивается специальным насосом, который получил название циркуляционного. Он устанавливается у входа в котел, где теплоноситель является наиболее холодным. Так как система отопления является замкнутой, развиваемый таким насосом напор не зависит от этажности здания и определяется лишь сопротивлением контура (гидравлическим).

Схема отопления с принудительной циркуляцией

При данной схеме скорость движения теплоносителя увеличивается, поэтому он не успевает сильно остыть. Это обуславливает более равномерное распределение тепла по всему контуру, а также возможность эксплуатации котла в щадящем режиме. Кроме того, система с принудительной циркуляцией является более практичной: весной и осенью, когда на улице не очень холодно, она может эксплуатироваться в низкотемпературном режиме, чего при естественной циркуляции среды добиться не удалось бы. Горизонтальные участки трубопровода устанавливают с уклоном в 0,5 – 1 см на 1 м.

Из-за высокого давления, развиваемого насосом, приходится усложнять конструкцию расширительного бачка. Здесь он является закрытым и состоит из двух полостей, разделенных гибкой мембраной. В одну полость поступает расширяющийся теплоноситель, в другой содержится сжатый воздух, давление которого уравнивает давление в системе. Закрытый бак не обязательно располагать в наивысшей точке контура, обычно его монтируют рядом с котлом.

Предусмотрительные проектанты оставляют разгонный коллектор даже в системах с принудительной циркуляцией. В этом случае при отключении электроснабжения и последующей остановке насоса система продолжит функционирование в режиме конвекции.

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.
