Как материал трубы влияет на ее пропускную способность?
Во-первых, коррозийные процессы, которые всегда происходят в металлических трубопроводах, способствуют образованию стойкого налета ржавчины, который уменьшает диаметр трубы. Во-вторых, плохое качество воды, особенно в системе отопления, также существенно влияет на поток воды, его скорость и объем.
В горячей воде в центральных системах отопления содержится большое количество нерастворимых примесей, которые имеют свойства оседать на поверхности трубы. Со временем это приводит к появлению твердого осадка солей жесткости, которые быстро уменьшают просвет трубопровода и уменьшают пропускную способность труб (примеры быстрого зарастания труб вы могли часто видеть на фото в Интернете).
Как рассчитать необходимый диаметр трубы
Цель расчета диаметра трубопровода по расходу: Определение диаметра и сечения трубопровода на основе данных о расходе и скорости продольного перемещения воды.
Выполнить такой расчет достаточно сложно. Нужно учесть очень много нюансов, связанных с техническими и экономическими данными. Эти параметры взаимосвязаны между собой. Диаметр трубопровода зависит от вида жидкости, которая будет по нему перекачиваться.
Если увеличить скорость движения потока можно уменьшить диаметр трубы. Автоматически снизится материалоемкость. Смонтировать такую систему будет намного проще, упадет стоимость работ.
Однако увеличение движения потока вызовет потери напора, которые требуют создание дополнительной энергии, для перекачки. Если очень сильно ее уменьшить, могут появиться нежелательные последствия.
С помощью формул ниже можно как рассчитать расход воды в трубе, так и, определить зависимость диаметра трубы от расхода жидкости.
Когда выполняется проектирование трубопровода, в большинстве случаев, сразу задается величина расхода воды. Неизвестными остаются две величины:
- Диаметр трубы;
- Скорость потока.

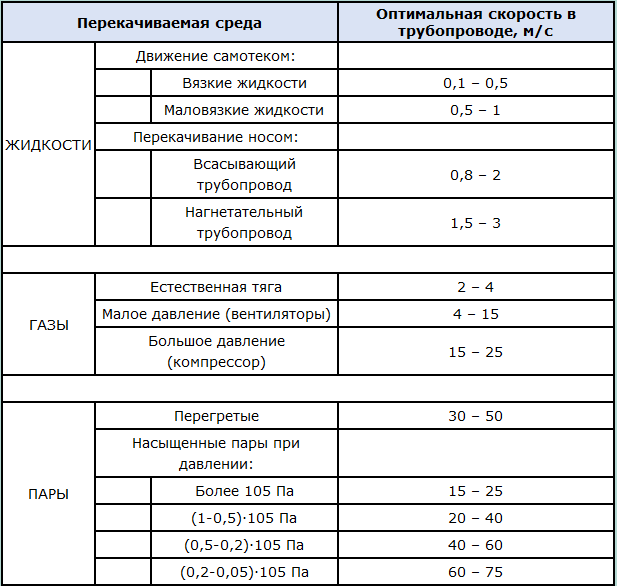

Сделать полностью технико-экономический расчет очень сложно. Для этого нужны соответствующие инженерные знания и много времени. Чтобы облегчить такую задачу при расчете нужного диаметра трубы, пользуются справочными материалами. В них даются значения наилучшей скорости потока, полученные опытным путем.
Итоговая расчетная формула для оптимального диаметра трубопровода выглядит следующим образом:
d = √(4Q/Πw) Q – расход перекачиваемой жидкости, м3/с d – диаметр трубопровода, м w – скорость потока, м/с
Как материал трубы влияет на ее пропускную способность?
Во-первых, коррозийные процессы, которые всегда происходят в металлических трубопроводах, способствуют образованию стойкого налета ржавчины, который уменьшает диаметр трубы. Во-вторых, плохое качество воды, особенно в системе отопления, также существенно влияет на поток воды, его скорость и объем.
В горячей воде в центральных системах отопления содержится большое количество нерастворимых примесей, которые имеют свойства оседать на поверхности трубы. Со временем это приводит к появлению твердого осадка солей жесткости, которые быстро уменьшают просвет трубопровода и уменьшают пропускную способность труб (примеры быстрого зарастания труб вы могли часто видеть на фото в Интернете).
Расчёт домашнего водопровода
С практической точки зрения давление в водопроводе чаще всего ассоциируется с объёмом поставляемой воды за единицу времени, то есть с пропускной способностью ветки водоснабжения. В этом контексте и будет рассмотрен вопрос расчёта бытового водопровода. После изучения паспортных данных приборов и агрегатов, потребляющих воду, суммируется общий расход. Затем к полученной цифре добавляется расход всех установленных и используемых водоразборных кранов.
Для домашнего водопровода, работающего от скважины, выбор труб зависит от мощности насоса
После этого все числа суммируются, и на выходе получается общий расход в доме воды. С учётом этих данных, покупается труба с диаметром, который обеспечит нужным давлением и, соответственно, количеством воды все водоразборные приборы, работающие одновременно.
Если домашний водопровод планируется подключить к городской сети, у хозяина выбора нет, он будет вынужден пользоваться тем, что имеется. Иное дело, если речь идёт о частном доме, питающимся от скважины. Тогда следует покупать насос, способный обеспечить водопровод давлением, которое соответствует расходам. Выбор производится по паспортным данным подобного агрегата. В определении диаметра вам поможет ниже размещённая таблица.
Таблица 2
| Пропускная способность трубы | Диаметр и длина трубопровода | ||
| Пропускная способность, л/мин | Диаметр трубы | Диаметр трубы | Длина водопровода, метры |
| 75 | 38 | 32 | Больше 30 |
| 50 | 32 | 25 | |
| 30 | 25 | 20 | Меньше 10 |
Здесь приведены параметры лишь наиболее часто используемой трубной продукции.
Основные положения гидравлического расчета
Рабочий носитель (жидкость, газ, пар), переносимый проектируемым трубопроводом, в силу своих особых физико-химических свойств определяет характер течения среды в данном трубопроводе. Одним из основных показателей характеризующих рабочий носитель, является динамическая вязкость, характеризуемая коэффициентом динамической вязкости – μ.
Инженер-физик Осборн Рейнольдс (Ирландия), занимавшийся изучением течения различных сред, в 1880 году провел серию испытаний, по результату которых было выведено понятие критерия Рейнолдса (Re) – безразмерной величины, описывающей характер потока жидкости в трубе. Расчет данного критерия проводится по формуле:
Критерий Рейнольдса (Re) дает понятие о соотношении сил инерции к силам вязкого трения в потоке жидкости. Значение критерия характеризует изменение соотношения указанных сил, что, в свою очередь, влияет на характер потока носителя в трубопроводе. Принято выделять следующие режимы потока жидкого носителя в трубе в зависимости от значения данного критерия:
- ламинарный поток (Re<2300), при котором носитель-жидкость движется тонкими слоями, практически не смешивающимися друг с другом;
- переходный режим (2300
- турбулентный поток (Re>4000) – устойчивый режим, при котором в каждой отдельной точке потока происходит изменение его направления и скорости, что в итоге приводит к выравниванию скорости движения потока по объему трубы.
Критерий Рейнольдса зависит от напора, с которым насос перекачивает жидкость, вязкости носителя при рабочей температуре и геометрических размеров используемой трубы (d, длина). Данный критерий является параметром подобия для течения жидкости,поэтому, используя его, можно осуществлять моделирование реального технологического процесса в уменьшенном масштабе, что удобно при проведении испытаний и экспериментов.
Проводя расчеты и вычисления по уравнениям, часть заданных неизвестных величин можно взять из специальных справочных источников. Профессор, доктор технических наук Ф. А. Шевелев разработал ряд таблиц для проведения точного расчета пропускной способности трубы. Таблицы включают значения параметров, характеризующих как сам трубопровод (размеры, материалы), так и их взаимосвязь с физико-химическими свойствами носителя. Кроме того, в литературе приводится таблица приближенных значений скоростей движения потока жидкости, пара,газа в трубе различного сечения.
Расчет расхода газа и диаметра газопровода
Для расчета необходимого расхода газа необходимо указать тепловую мощность газовой котельной и ввести количество используемых на объекте газовых плит.
Для онлайн-расчета диаметра газопровода необходимо ввести расстояние от точки подключения газа до самой удаленной точки потребителя газа (газовой горелки, газовой плиты и т. п.).
| Введите тепловую мощность газовой котельной в кВт | кВт |
| Введите количество газовых плит (мощность 10 кВт), шт | шт. |
| Введите расстояние до самой удаленной точки потребителя газа, м | м |
| Расчетные показатели | Результаты |
| Общий расход газа 1 | м³/ч |
| Внутренний диаметр газопровода, мм 2 | мм |
Определение показателя
Давление в трубопроводе принято подразделять на следующие виды: рабочее, условное, пробное и расчётное. Без знания их отличий произвести расчёт перепада давления транспортируемой по инженерной коммуникации жидкости будет сложно. Соответственно, при подборе подходящих элементов водопровода хозяин столкнётся с трудностями, не позволяющими обеспечить комфортное пребывание в жилом помещении.
- Рабочее. Это наружное или внутреннее, обязательно максимальное избыточное давление, фиксируемое при стандартных составляющих протекания процесса транспортировки воды в нормальных условиях.
- Условное. Используют этот показатель при расчёте прочности трубопроводов (и сосудов), которые функционируют под определённым давлением при температуре воды 20˚С.
- Пробное. Этот простой показатель измеряется во время испытания конструкции. На его основе отслеживается поведение элементов системы при изменении давления в водопроводе. Такой подход служит своего рода генеральной страховкой перед прокладыванием сети.
- Расчётное. Под таковым подразумевается максимальное избыточное давление в полости трубопровода, продуцируемое транспортируемым по нему веществом. Следует учитывать, что воздействию подвергаются не только трубы, но и все элементы, входящие в состав инженерной коммуникации. Именно на основе расчётного давления определяется толщина стенки водопроводной трубы. От этого зависит функциональность, а также длительность эксплуатации системы и, конечно же, безопасность обитателей дома.
Напор воды в кране зависит от давления в водопроводной системе

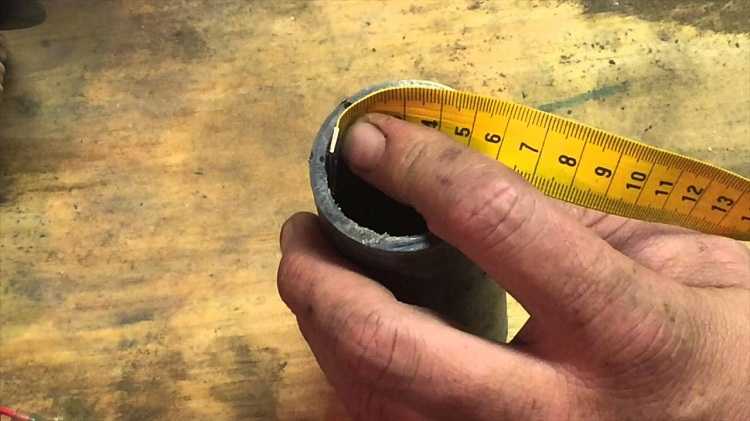

Давление и диаметр трубы
Правильное определение сечения труб не менее важно, чем их выбор по материалу изготовления. При некорректном расчёте диаметра и давления, в трубе возникнет турбулентность воздуха, в ней присутствующем, и в потоке воды
Из-за этого движение жидкости по трубе будет сопровождаться повышенным шумом, а на внутренней поверхности ветки водоснабжения сформируется большое количество известковых отложений. Кроме того, следует помнить, что существование зависимости давления от диаметра трубы может негативно отразиться на пропускной способности водопровода. На практике, многие обитатели квартир и домов сталкивались с ситуацией, когда при одновременном включении нескольких кранов напор воды резко падал. Возникает эта неприятность по двум причинам: когда давление упало во всей системе и при заниженном диаметре подключённых труб.
От диаметра трубы зависит пропускная способность водопроводной сети

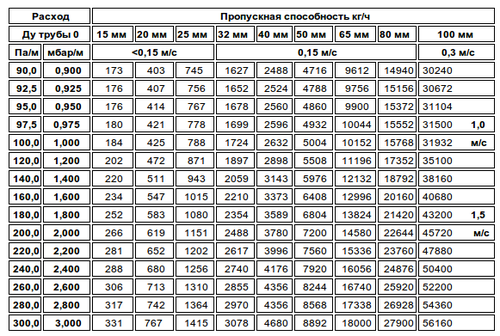

Ниже приведена таблица для максимального расчётного расхода воды через трубопроводы наиболее распространённых диаметров при различном значении давления.
Таблица 1
| Расход | Пропускная способность. Единица измерения – кг/час | |||||||||
| Ду трубы | 100 | 80 | 65 | 50 | 40 | 32 | 25 | 20 | 15 | |
| мбар/м | Па/м | 0,3 м/сек | 0,15 м/сек | <0,15 м/сек | ||||||
| 3,00 | 300 | 56160 | 27900 | 18000 | 8892 | 4680 | 3078 | 1415 | 767 | 331 |
| 2,80 | 280 | 54360 | 26928 | 17338 | 8568 | 4356 | 2970 | 1364 | 742 | 317 |
| 2,60 | 260 | 52200 | 25920 | 16740 | 8244 | 4356 | 2855 | 1310 | 713 | 306 |
| 2,40 | 240 | 50400 | 24876 | 16056 | 7920 | 4176 | 2740 | 1256 | 680 | 288 |
| 2,20 | 220 | 47880 | 23760 | 15336 | 7560 | 3996 | 2617 | 1202 | 652 | 281 |
| 2,00 | 200 | 45720 | 22644 | 14580 | 7200 | 3780 | 2488 | 1151 | 619 | 266 |
| 1,80 | 180 | 43200 | 21420 | 13824 | 6804 | 3589 | 2354 | 1080 | 583 | 252 |
| 1,60 | 160 | 40680 | 20160 | 12996 | 6408 | 3373 | 2210 | 1015 | 547 | 234 |
| 1,40 | 140 | 38160 | 18792 | 12132 | 5976 | 3143 | 2059 | 943 | 511 | 220 |
| 1,20 | 120 | 35100 | 17352 | 11196 | 5508 | 2898 | 1897 | 871 | 472 | 102 |
| 1,00 | 100 | 31932 | 15768 | 10152 | 5004 | 2632 | 1724 | 788 | 425 | 184 |
| 0,975 | 97,5 | 31500 | 15552 | 10044 | 4932 | 2596 | 1699 | 778 | 421 | 180 |
| 0,950 | 95,0 | 31104 | 15372 | 9900 | 4860 | 2560 | 1678 | 767 | 414 | 176 |
| 0,925 | 92,5 | 30672 | 15156 | 9756 | 4788 | 2524 | 1652 | 756 | 407 | 176 |
| 0,900 | 90,0 | 30240 | 14940 | 9612 | 4716 | 2488 | 1627 | 745 | 403 | 173 |
В большинстве стояках среднее значение давления находится в диапазоне атмосфер.
Простой пример расчета давления в трубе
Как известно, не так давно водопровод подключался к водонапорной башне. Благодаря именно этому сооружению в сети водопровода создаётся давление. Единица измерения данной характеристики – атмосфера. Причём, размер расположенной вверху башни ёмкости не влияет на значение этого параметра, он зависит только лишь от высоты башни.
Рассмотрим пример с домом в 5 этажей. Его высота – 15 метров. То есть на один этаж приходится 3 метра. Башня высотой 15 метров создаст на первом этаже давление 1,5 атмосферы. Значение этого показателя в трубе на втором этаже будет уже 1,2 атмосферы. Получается это вычитанием из числа 15 высоты одного этажа – 3 метра, и делением результата на 10. Проделав дальнейший расчёт, нам станет понятно, что на 5-м этаже давление будет отсутствовать. Логика подсказывает, что для обеспечения водой людей, проживающих на последнем этаже потребуется соорудить более высокую башню. А если речь идёт, например, о 25-этажном доме? Возводить такие большие сооружения никто не будет. С этой целью современные системы водоснабжения оборудуются глубинными насосами.
Давление на выходе подобного агрегата высчитывается очень просто. Например, если глубинный насос, мощности которого хватает поднять воду до отметки 50 метров водяного столба, погрузить в скважину на 15 метров, на уровне поверхности земли он создаст давление 3,5 атмосферы (50-15/10 = 3,5).
Обеспечить необходимый показатель давления в системе можно при помощи насоса
Расход
Рассмотрим следующий фактор – расход воды. Он зависит от давления, и чем оно больше, тем стремительнее вода будет двигаться по трубам. Другими словами будет больший расход. Но все дело в том, что на скорость воды воздействует сечение трубы, по которой она двигается. И в случае если уменьшать сечение трубы, то будет расти сопротивление воды. Следовательно, уменьшится ее количество на выходе из трубы за тот же временной отрезок.

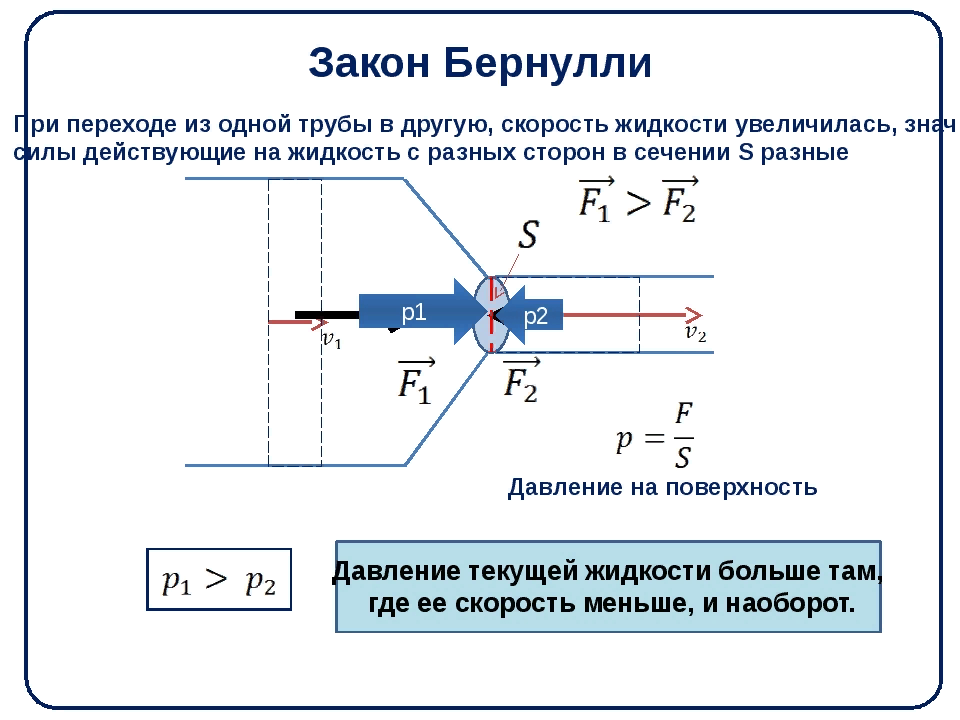

На производстве, при постройке водопроводов составляются проекты, в которых высчитывается гидравлический расчет водопровода по уравнению Бернулли:
Где h 1-2 – показывает утрату напора на выходе, по окончании преодоления сопротивления на всем участке водопровода.
Значения коэффициентов эквивалентной шероховатости ∆ для труб из различных материалов.
Табл. 2
|
Группа |
Материалы, вид и состояние трубы |
∆*10-2. мм |
|
1. Давленые или тянутые трубы |
Давленые или тянутые трубы (стеклянные, свинцовые, латунные, медные. цинковые. Оловянные, алюминиевые, никелированные и пр.) |
0.10 |
|
2. Стальные трубы |
Бесшовные стальные трубы высшего качества изготовления |
1.0 |
|
Новые и чистые стальные трубы |
6.0 |
|
|
Стальные трубы, не подверженные коррозии |
15.0 |
|
|
Стальные трубы, подверженные коррозии |
20.0 |
|
|
Стальные трубы сильно заржавевшие |
200 |
|
|
Очищенные стальные трубы |
17 |
|
|
3. Чугунные трубы |
Новые черные чугунные трубы |
25 |
|
Обыкновенные водопроводные чугунные трубы, б /у |
100 |
|
|
Старые заржавленные чугунные трубы |
150 |
|
|
Очень старые, шероховатые. заржавленные чугунные трубы с отложениями |
250 |
|
|
4. Бетонные, каменные и асбоцементные трубы |
Новые асбоцементные трубы |
4 |
|
Очень тщательно изготовленные трубы из чистого цемента |
15 |
|
|
Обыкновенные чистые бетонные трубы |
50 |
Скорость течения жидкости равна
где q > расчетный расход жидкости, м3/с;
– площадь живого сечения трубы, м2.
Коэффициент сопротивления трения λ определяется в соответствии с регламентами свода правил СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования»:
где b – некоторое число подобия режимов течения жидкости; при b > 2 принимается b = 2.
где Re – фактическое число Рейнольдса.
где ν – коэффициент кинематической вязкости жидкости, м²/с. При расчетах холодных водопроводов принимается равным 1,31 · 10-6 м²/с – вязкость воды при температуре +10 °С;
Reкв >- число Рейнольдса, соответствующее началу квадратичной области гидравлических сопротивлений.
где Кэ – гидравлическая шероховатость материала труб, м. Для труб из полимерных материалов принимается Кэ = 0,00002 м, если производитель труб не дает других значений шероховатости.
В тех случаях течения, когда Re ≥ Reкв, расчетное значение параметра b становится равным 2, и формула ( 4 ) существенно упрощается, обращаясь в известную формулу Прандтля:
При Кэ = 0,00002 м квадратичная область сопротивлений наступает при скорости течения воды (ν= 1,31 · 10-6 м²/с), равной 32,75 м/с, что практически недостижимо в коммунальных водопроводах.
Для повседневных расчетов рекомендуются номограммы, а для более точных расчетов – «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов», том 1 «Напорные трубопроводы» (А.Я. Добромыслов, М., изд>во ВНИИМП, 2004 г.).
При расчетах по номограммам результат достигается одним наложением линейки – следует прямой линией соединить точку со значением расчетного диаметра на шкале dр с точкой со значением расчетного расхода на шкале q (л/с), продолжить эту прямую линию до пересечения со шкалами скорости V и удельных потерь напора 1000 i (мм/м). Точки пересечения прямой линии с этими шкалами дают значение V и 1000 i.
Как известно, затраты электроэнергии на перекачку жидкости находятся в прямой пропорциональной зависимости от величины Н (при прочих равных условиях). Подставив выражение ( 3 ) в формулу ( 2 ), нетрудно увидеть, что величина i (а, следовательно и Н) обратнопропорциональна расчетному диаметру dр в пятой степени.
Выше показано, что величина dр зависит от толщины стенки трубы e: чем тоньше стенка, тем выше dр и тем, соответственно, меньше потери напора на трение и затраты электроэнергии.
Если в дальнейшем по каким-либо причинам меняется значение MRS трубы, ее диаметр и толщина стенки (SDR) должны быть пересчитаны.
Следует иметь в виду, что в целом ряде случаев применение труб с MRS 10 взамен труб с MRS 8, тем более труб с MRS 6,3 позволяет на один размер уменьшить диаметр трубопровода. Поэтому в наше время применение полиэтилена РЕ 80 (MRS
В последние годы (после 2013) трубы изготовленные из полиэтилена ПЭ80 практически полностью вытеснены из производства трубами изготовленные из полиэтилена марки ПЭ100. Объясняется это тем, что сырье из которого производятся трубы поставляется из-за границы маркой ПЭ100. А еще тем, что полиэтилен 100 марки имеет более прочностные характеристики, благодаря чему, трубы выпускаются с теми же характеристиками, что трубы из ПЭ80, но с более тонкой стенкой, за счет чего увеличивается пропускная способность полиэтиленовых трубопроводов.

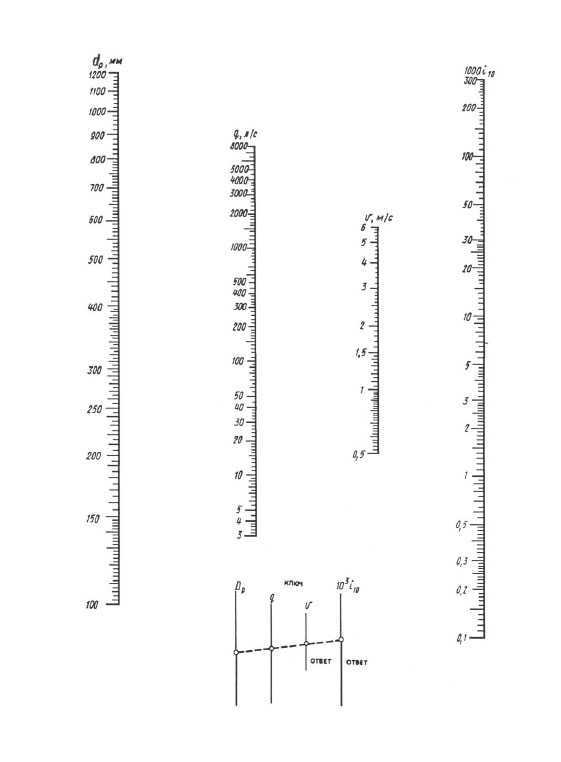

Номограмма для определения потерь напора в трубах диаметрами 6 , 100 мм.
Номограмма для определения потерь напора в трубах диаметрами 100 , 1200 мм.
Расчет падения напора и гидравлического сопротивления
Полные потери напора жидкости включают в себя потери на преодоление потоком всех препятствий: наличие насосов, дюкеров, вентилей, колен, отводов, перепадов уровня при течении потока по трубопроводу, расположенному под углом и т.д. Учитываются потери на местные сопротивления, обусловленные свойствами используемых материалов.
Другим важным фактором, влияющим на потери напора, является трение движущегося потока о стенки трубопровода, которое характеризуется коэффициентом гидравлического сопротивления.
Значение коэффициента гидравлического сопротивления λзависит от режима движения потока и шероховатости материала стенок трубопровода. Под шероховатостью понимают дефекты и неровности внутренней поверхности трубы. Она может быть абсолютной и относительной. Шероховатость различна по форме и неравномерна по площади поверхности трубы. Поэтому в расчетах используется понятие усредненной шероховатости с поправочным коэффициентом (k1). Данная характеристика для конкретного трубопровода зависит от материала, продолжительности его эксплуатации, наличия различных коррозионных дефектов и других причин. Рассмотренные выше величины являются справочными.
Количественная связь между коэффициентом трения, числом Рейнольдса и шероховатостью определяется диаграммой Муди.
Для вычисления коэффициента трения турбулентного движения потока также используется уравнение Коулбрука-Уайта, с использованием которого возможно наглядное построение графических зависимостей, по которым определяется коэффициент трения:
В расчётах используются и другие уравнения приблизительного расчета потерь напора на трение. Одним из наиболее удобных и часто используемых в этом случае считается формула Дарси-Вейсбаха. Потери напора на трение рассматриваются как функция скорости жидкости от сопротивления трубы движению жидкости, выражаемой через значение шероховатости поверхности стенок трубы:
Потери давления по причине трения для воды рассчитывают по формуле Хазена — Вильямса:
Давление и диаметр трубы
Правильное определение сечения труб не менее важно, чем их выбор по материалу изготовления. При некорректном расчёте диаметра и давления, в трубе возникнет турбулентность воздуха, в ней присутствующем, и в потоке воды
Из-за этого движение жидкости по трубе будет сопровождаться повышенным шумом, а на внутренней поверхности ветки водоснабжения сформируется большое количество известковых отложений. Кроме того, следует помнить, что существование зависимости давления от диаметра трубы может негативно отразиться на пропускной способности водопровода. На практике, многие обитатели квартир и домов сталкивались с ситуацией, когда при одновременном включении нескольких кранов напор воды резко падал. Возникает эта неприятность по двум причинам: когда давление упало во всей системе и при заниженном диаметре подключённых труб.
От диаметра трубы зависит пропускная способность водопроводной сети
Ниже приведена таблица для максимального расчётного расхода воды через трубопроводы наиболее распространённых диаметров при различном значении давления.
Таблица 1
| Расход | Пропускная способность. Единица измерения – кг/час | |||||||||
| Ду трубы | 100 | 80 | 65 | 50 | 40 | 32 | 25 | 20 | 15 | |
| мбар/м | Па/м | 0,3 м/сек | 0,15 м/сек | <0,15 м/сек | ||||||
| 3,00 | 300 | 56160 | 27900 | 18000 | 8892 | 4680 | 3078 | 1415 | 767 | 331 |
| 2,80 | 280 | 54360 | 26928 | 17338 | 8568 | 4356 | 2970 | 1364 | 742 | 317 |
| 2,60 | 260 | 52200 | 25920 | 16740 | 8244 | 4356 | 2855 | 1310 | 713 | 306 |
| 2,40 | 240 | 50400 | 24876 | 16056 | 7920 | 4176 | 2740 | 1256 | 680 | 288 |
| 2,20 | 220 | 47880 | 23760 | 15336 | 7560 | 3996 | 2617 | 1202 | 652 | 281 |
| 2,00 | 200 | 45720 | 22644 | 14580 | 7200 | 3780 | 2488 | 1151 | 619 | 266 |
| 1,80 | 180 | 43200 | 21420 | 13824 | 6804 | 3589 | 2354 | 1080 | 583 | 252 |
| 1,60 | 160 | 40680 | 20160 | 12996 | 6408 | 3373 | 2210 | 1015 | 547 | 234 |
| 1,40 | 140 | 38160 | 18792 | 12132 | 5976 | 3143 | 2059 | 943 | 511 | 220 |
| 1,20 | 120 | 35100 | 17352 | 11196 | 5508 | 2898 | 1897 | 871 | 472 | 102 |
| 1,00 | 100 | 31932 | 15768 | 10152 | 5004 | 2632 | 1724 | 788 | 425 | 184 |
| 0,975 | 97,5 | 31500 | 15552 | 10044 | 4932 | 2596 | 1699 | 778 | 421 | 180 |
| 0,950 | 95,0 | 31104 | 15372 | 9900 | 4860 | 2560 | 1678 | 767 | 414 | 176 |
| 0,925 | 92,5 | 30672 | 15156 | 9756 | 4788 | 2524 | 1652 | 756 | 407 | 176 |
| 0,900 | 90,0 | 30240 | 14940 | 9612 | 4716 | 2488 | 1627 | 745 | 403 | 173 |
В большинстве стояках среднее значение давления находится в диапазоне атмосфер.
Какие еще показатели определяют пропускную способность трубопровода?
Два эти базовые параметры – основные, но не единственные величины, от которых зависит пропускная способность. Учитываются и другие прямые и косвенные условия, которые влияют или могут потенциально влиять на скорость прохождения рабочей среды по трубе. Например, материал, из которого изготовлена труба, а также характер, температура и качество рабочей среды также влияют на то, сколько воды может пройти по трубе за определенный промежуток времени.
Некоторые из них являются устойчивыми показателями, а другие учитываются в зависимости от срока и продолжительности эксплуатации трубопровода. Например, если речь идет о пластиковом трубопроводе, то скорость и количество прохождения воды остается постоянной в течение всего срока эксплуатации. Но для металлических труб, по которым протекает вода, этот показатель со временем снижается по ряду объективных причин.
Коэффициенты некоторых местных сопротивлений z
Табл. 6
|
Вид местного сопротивления |
Схема |
Коэффициент местного сопротивления z |
|
Внезапное расширение |
(1 – S1/S2)2, S1 = πd2/4, S2 = πD2/4. |
|
|
Выход из трубы в резервуар больших размеров |
1 |
|
|
Постепенное расширение (диффузор) |
0.15 – 0.2 ((1 – (S1/S2)2)
sin α (1 – S1/S2)2
(1 – S1/S2)2 |
|
|
Вход в трубу: |
С острыми краями |
0.5 |
|
С закругленными краями |
0.2-0.1 (в зависимости от радиуса закругления) |
|
|
С выступающими острыми краями |
1 |
|
|
В виде конического патрубка |
0.15 |
|
|
Внезапное сужение: |
ζ/ɛп + (1/ ɛп – 1)2. z=0.005-0б06 eп= 0.62-0.63 (вход с острыми краями) eп=0.7-0.99 (вход с закругленными краями. По данным ЦАГИ коэффициент местного сопротивления при внезапном сужении определяется зависимостью: 0.5 (1- S1/S2) |
|
|
1 — S1/S2 |
||
|
Поворот струи |
Закругление |
0.14-0.3 (d/r =0.4-1 при j=900) z×j/900 (при j¹900 ) |
|
Прямое колено |
1-1.5 |
|
|
Постепенное сужение (конфузор) |
0.005-0.06 (a 0.16-0.24 (70 |
|
|
Вентили и задвижки (при полном открытии) |
Обыкновенный проходной вентиль |
3-5.5 |
|
Задвижка |
0.12 |
|
|
Диафрагма |
(1 + 0.707/(1- S1/S2))2*( S1/S2 – 1)2 |
Коэффициент сопротивления диафрагмы можно также определить в зависимости от отношения площади поперечного сечения трубы S2 к площади отверстия диафрагмы S1.
Длина контура и другие показатели, которые нужно учитывать при расчете
Еще один важный пункт, который следует учитывать при расчете пропускной способности трубы – длина контура и количество фасонных изделий (муфт, запорных кранов, фланцевых деталей) и других препятствий на пути у рабочей среды. В зависимости от количества углов и изгибов, которые преодолевает вода на пути к выходу, пропускная способность трубопровода также имеет свойство увеличиваться или уменьшаться. Непосредственно длина трубопровода также оказывает влияние на этот базовый параметр: чем дольше рабочая среда движется по трубам, тем ниже давление воды и, соответственно, ниже пропускная способность.
Расчет падения напора и гидравлического сопротивления
Полные потери напора жидкости включают в себя потери на преодоление потоком всех препятствий: наличие насосов, дюкеров, вентилей, колен, отводов, перепадов уровня при течении потока по трубопроводу, расположенному под углом и т.д. Учитываются потери на местные сопротивления, обусловленные свойствами используемых материалов.
Другим важным фактором, влияющим на потери напора, является трение движущегося потока о стенки трубопровода, которое характеризуется коэффициентом гидравлического сопротивления.
Значение коэффициента гидравлического сопротивления λзависит от режима движения потока и шероховатости материала стенок трубопровода. Под шероховатостью понимают дефекты и неровности внутренней поверхности трубы. Она может быть абсолютной и относительной. Шероховатость различна по форме и неравномерна по площади поверхности трубы. Поэтому в расчетах используется понятие усредненной шероховатости с поправочным коэффициентом (k1). Данная характеристика для конкретного трубопровода зависит от материала, продолжительности его эксплуатации, наличия различных коррозионных дефектов и других причин. Рассмотренные выше величины являются справочными.
Количественная связь между коэффициентом трения, числом Рейнольдса и шероховатостью определяется диаграммой Муди.
Для вычисления коэффициента трения турбулентного движения потока также используется уравнение Коулбрука-Уайта, с использованием которого возможно наглядное построение графических зависимостей, по которым определяется коэффициент трения:
В расчётах используются и другие уравнения приблизительного расчета потерь напора на трение. Одним из наиболее удобных и часто используемых в этом случае считается формула Дарси-Вейсбаха. Потери напора на трение рассматриваются как функция скорости жидкости от сопротивления трубы движению жидкости, выражаемой через значение шероховатости поверхности стенок трубы:
Потери давления по причине трения для воды рассчитывают по формуле Хазена — Вильямса:
Зависимость коэффициента гидравлического сопротивления от числа Рейнольдса и эквивалентной шероховатости труб.
Табл. 3
|
Режим (зона) |
Границы |
Коэффициент гидравлического сопротивления l |
|
|
Ламинарный |
Reкр(Reкр»2320) |
64/Re (форм. Стокса) |
|
|
Турбулентный: |
|||
|
1. |
Зона перехода турбулентного движения в ламинарное |
2000 |
2.7/Re0.53 (форм. Френкеля) |
|
2. |
Зона гидравлически гладких труб |
Reкр |
0.3164/Re0.25 (форм. Блазиуса) 1/(1.8 lg Re – 1.5)2 (фор.Конакова при Re |
|
3. |
Зона смешанного трения или гидравлически шероховатых труб |
10 d/D |
0.11 (68/Re + D/d)0.25 (форм. Альтшуля) |
|
4. |
Зона квадратичного сопротивления (вполне шероховатого трения) |
Re>500 d/D |
1/(1.14 + 2lg(d/D))2 (форм. Никурадзе) 0.11(D/d)0.25 (форм. Шифринсона) |
- ∆ — абсолютная шероховатость трубы.
- d. r — диаметр. радиус трубы. соответственно.
- ∆/d — относительная шероховатость трубы.
