Фановая труба для канализации в частном доме: схема установки и что это такое

Требования к фановой трубе

Чтобы фановая труба улучшила работу канализационной сети и служила долго и надежно, вентиляционная конструкция должна отвечать следующим требованиям:

Сечение фановой трубы должно быть не меньше, чем у самого широкого участка трубопровода.
Фановая труба должна располагаться выше неэксплуатируемой кровли на 30-50 см, эксплуатируемой – на 3 м, от окон и балконов – на расстоянии от 4 м.
Навершие трубы нельзя закрывать декоративными элементами, чтобы в холодное время года не образовывалась наледь. Допустимо оснастить навершие зонтиком или насадкой с фильтром – функциональными элементами защищающими конструкцию от осадков и засорения.
Нельзя выводить фановую трубу в общую вентиляцию, так как в этом случае запах канализации через вентиляционную сеть распространится по всему дому.
Нельзя выводить фановую трубу и в дымоход – это увеличит количество конденсата в последнем и ухудшит тягу.
При нахождении рядом нескольких труб фановая должна быть выше других на 15 см, чтобы отводимые канализационные газы не попадали в дымоход и вентиляцию.
Выходное отверстие канализационной вентиляции должно располагаться с подветренной стороны.

Проведение монтажа

При монтаже стояка важно обращать внимание на некоторые моменты:

Не нужно занижать диаметр выходной трубы. Если она будет слишком узкая, то её толщины может не хватить для качественной работы. Труба диаметром 100 мм подойдёт для этой цели в наибольшей степени.
Горизонтальная часть канализационной системы не должна располагаться на одном уровне. В этом случае существует риск образования водяных или воздушных пробок. Рекомендуется, чтобы труба устанавливалась со слабым уклоном. Обычно считается достаточным использовать для этого наклон в два сантиметра на метр длины.
Иногда при установке системы делают вывод стояка не на крышу, а на чердак. Этого делать категорически не рекомендуется. От воздействия выходящего воздуха слой теплоизоляции крыши может напитаться влагой. Ещё одним последствием может стать загнивание стропил.

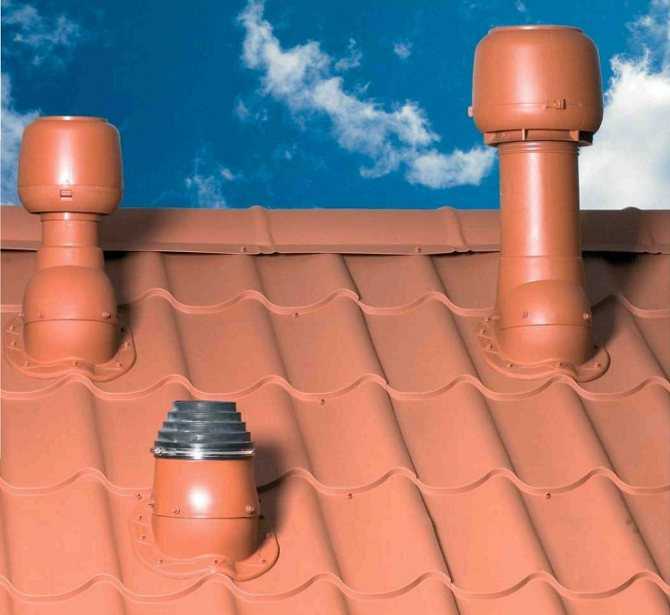

При установке трубы на крышу, на её отверстие иногда устанавливают дефлектор. Он защитит от попадания осадков и случайного мусора. Дополнительно его влияние в ветреную погоду выразится в увеличении тяги. Но есть и другое мнение. Считается, что это или другое дополнительное устройство, установленное над отверстием трубы, способствует образованию конденсата, что в зимнюю морозную погоду приведёт к обледенению трубы изнутри. В результате она будет частично закупорена и может перестать выполнять свои функции.

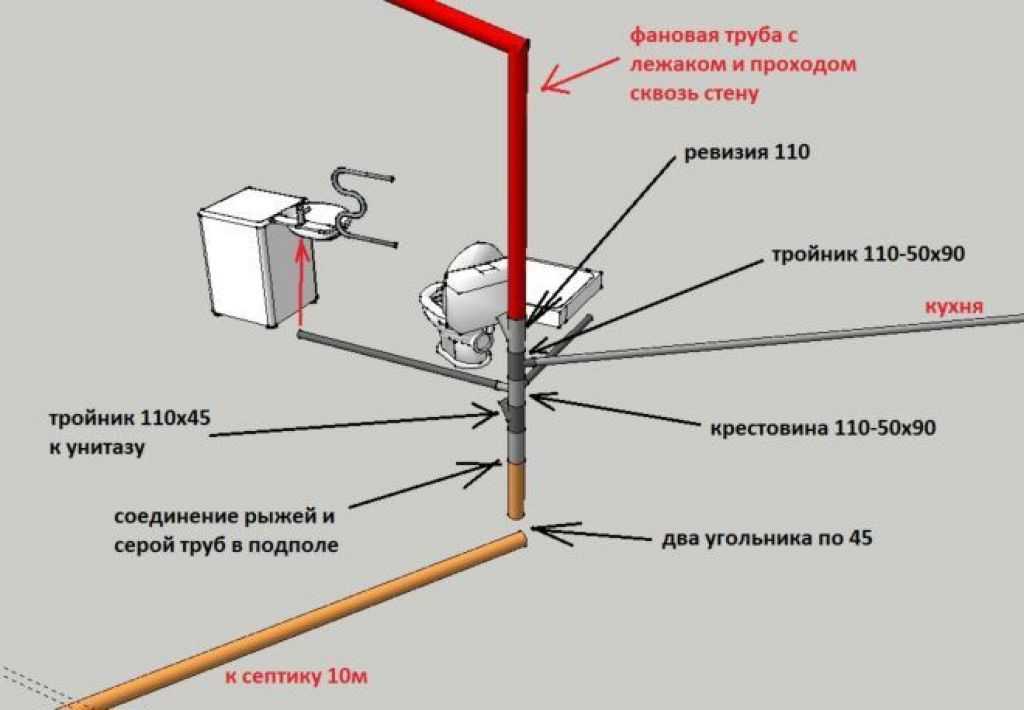

Пример Г-образной фановой трубы Источник allremont59.ru При проведении монтажа нужно учесть:

Не рекомендуется трубу фанового стояка сдвигать в сторону от вертикального канализационного стока. Если по каким-либо причинам это сделать затруднительно, то переходное соединение лучше выполнить с помощью гофрированных труб.
Считается, что высота трубы над крышей должна составлять 50 см. Выход на крыше рекомендуется располагать на расстоянии не менее 4 метров от балконов или окон.
Надёжность системы будет выше, если установить обратный клапан. Он устанавливается в там, где происходит сток в общую канализационную трубу. Его действие заключается в том, что стоки из квартиры или дома наружу проходят свободно, а в обратном направлении газы и жидкости вообще не проникают.

Внешняя вентиляция в частном доме

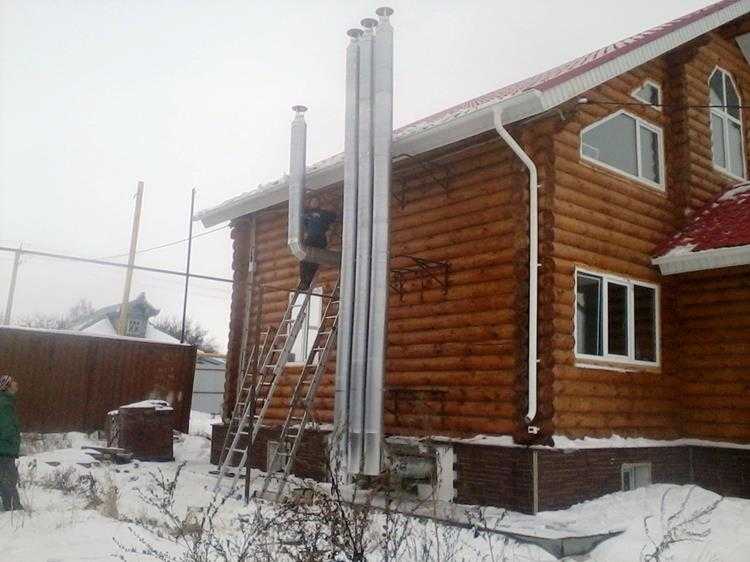

Внешняя вентиляции канализационной системы по внешней стене дома

Вентиляция канализации с выводом трубы за пределы строения является прямой альтернативой вентиляционной системе внутреннего типа. Обычно, внешняя вентиляция монтируется в уже эксплуатируемых частных домах с соблюдением норм и правил безопасности.

По внешней стене дома

Вентиляционная труба выводится через несущую стену при помощи специального короба, который монтируется в месте сопряжения. Далее, используется отвод с углом 90 для поворота труба вертикально вверх.

Для фиксации трубы к стене применяются специальные опорные кронштейны. Шаг установки не более 2 м. Верхняя часть трубы должна быть выше минимального уровня кровли.

В качестве фановой трубы используются пластиковые изделия с сечением 110 мм. При установке требуется соблюдать минимальное расстояние от окон (не менее 4 м) и других прилегающих конструкций.

Вентиляция септика

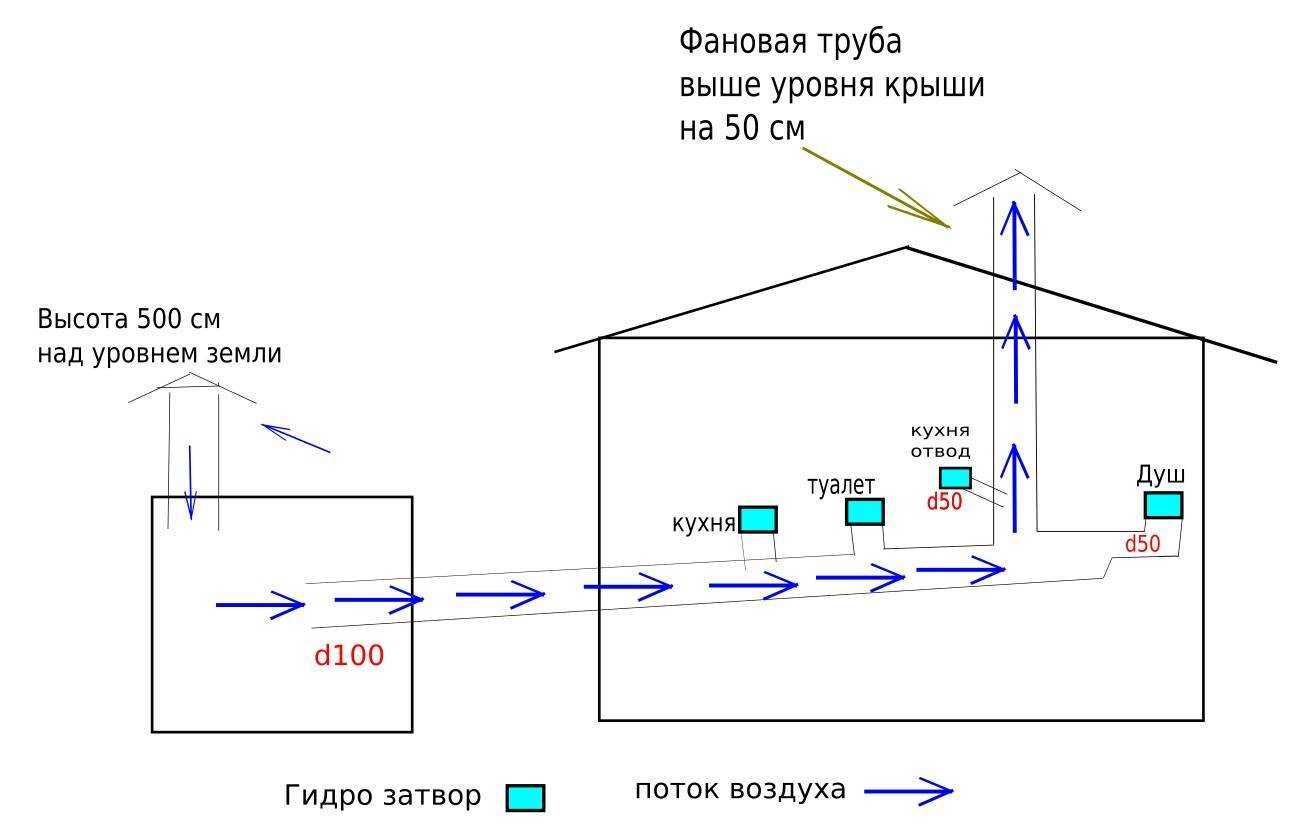

Схема вентиляции септика при помощи вытяжной трубы и приточных каналов

Очистные устройства и септики устанавливаются за пределами строения на расстоянии от 5 до 20 м. Это гарантирует, что неприятных запах и вредные газы не буду проникать внутрь жилого строения.

Вентиляция септика продумывается на этапе проектировки конструкции, так как процесс «переработки» отходов происходит только при наличии достаточного уровня кислорода.

В большинстве случаев монтируется система на основе фановой трубы, которая подсоединяется к септику и обеспечивает тягу для выхода неприятного запаха, а также предотвращает образование вакуума при большом объеме сбрасываемых нечистот.

Помимо фановой трубы, монтируется приточная вентиляция, состоящая из нескольких труб, которые располагаются в непосредственно близости от очистного устройства на высоте 50–100 см от поверхности земли.

По забору

Монтаж фановой вытяжной трубы по забору или ограждению мало чем отличается от его крепления на стенах дома. Единственная разница — вентиляционная труба будет удалена от дома и для прокладки коммуникаций потребуется дополнительный материал.

Крепление трубы к забору зависит от его конструкции. Для монолитных ограждений подойдут опорные металлические кронштейны, которые фиксируются на опоры при помощи дюбелей. Для крепления трубы к забору из профнастила может потребоваться сварочный аппарат.

Как сделать фановый стояк

Согласно сегодняшнему СНиП, монтаж фановой системы требуется в таких случаях:

при постоянном образовании неприятного запаха в доме;
когда канализация представляет конструкцию автономной системы, то есть находиться септик, выгребная или накопитель яма;
для зданий больше двух этажей. где проведена система канализации и находятся сантехнические устройства.

Существует несколько способов устройства. Наиболее популярный – удлинение центрального вертикального стояка до вывода его на кровлю здания. Но по правилам того же СНиП стояки вентиляции обязаны подключаться к системе тут же после последнего прибора сантехники. Не все время физически можно это выполнить. Потому было создано несколько схем по канализационной вентиляции.

Устройство фанового стояка

Для домов, где находятся два этажа, устройство не представляет большой сложности. Чтобы установить — нужно просто удлинить трубу выше уровня крыши

Но в это же время необходимо брать во внимание правила вывода шахты вентиляции и расположение труб канализации. Они регламентируются в таких обязательных размерах выноса:

от скатной крыши – 50 см;
от уровня неэксплуатируемой плоской кровли – 30 см;
минимальное расстояние до проемов окна – 4 метра;
расстояние от завершения стояка до эксплуатируемой кровли – 3 метра.

Есть четкие правила, выполняя которые фановый стояк на кровле будет функционировать нормально. Перед окончанием ровного участка, проходящего через перекрытие этажа, нужно поставить ревизионный люк. На участке перехода непременно ставят гильзу, которая не позволяет конструкции стояка касаться потолочного материала.

Внимание! Стыки герметизируются и обрабатываются в обязательном порядке. Причем высота фанового стояка обязана соответствовать описанным выше требованиям

Что относительно диаметра, то он не делается меньше размеров основного стояка.

Если в доме находится не один основной стояк, то для оптимизации обмена воздуха их можно объединить в единую фановую трубу. Но участок состыковки обязан располагаться выше последнего подсоединенного сантехнического устройства.

Устройство вентиляции

Вентиляция фанового стояка проходит естественным способом. Очень важную роль здесь играют все те же газы, создающие неприятный аромат. Их температура постоянно чуть выше уличной температуры. В результате этого, как уже выше описывалось, они перемещаются по трубам канализации к патрубку выхода.

Наиболее близкая аналогия данного процесса – тяга в приборах отопления. Но если котельную трубу советуют закрывать дефлектором или флюгаркой, то в стояке вентиляции использование этих конструкции недопустимо.

Существует ряд причин для этого:

во время сброса большого объема воды на трубе стояка дополнительная конструкция начнет препятствовать быстрому проникновению воздуха вовнутрь. Уровень разряженного воздуха начнет повышаться по мере перемещения сливных масс, что возможно приведет к срыву гидравлических замков на сантехнических устройствах;
зимой появляется разница температур на поверхности трубопровода стояка, она приводит к образованию конденсата. При отрицательной температуре он преобразуется в лед, этим самым снижая пропускную возможность трубопровода.

Обратный клапан

Чтобы обеспечить ток жидкости в одном направлении есть устройство, называемое обратным клапаном. Самые популярные каналы для канализационных контуров обладают сечением 110, и 50 мм. Поэтому и рассматриваемая деталь имеет такие же размеры.

Компонент ставят на участке стыка каналов или делают врезку резьбовым стыком. Есть модели, где в качестве элемента, перекрывающего ток жидкости применяется «тарелка». Данный компонент находится внутри прибора.

На него воздействует давление с нужной стороны, и он открывается. Если нечистоты начинают двигаться в противоположном направлении, рассматриваемый компонент блокирует их.

Шаровые модели более популярные.

Работают они по схожему принципу. Но вместо «тарелки» они оснащены шаровым элементом. Данные изделия характеризуются больше надежностью.

Существуют детали фланцевого и муфтового типа. Каждое из них имеет свои особенности. Детали первого типа созданы для магистралей, установленных как горизонтально, так и вертикально. Приборы второго вида ставятся лишь на вертикальные каналы.

Для обустройства унитазов применяют клапаны с показателем сечения 110 мм. На внутреннюю магистраль монтируют изделия с размером сечения 50 мм.

Обратные клапаны делают из:

чугуна;
пластика;
стали.

Выбирать прибор нужно исходя из материалов труб. Если они полимерные, то и устройство должно быть изготовленным из пластика.

Монтаж рассматриваемых деталей осуществляют по-разному. Модели, обладающие значительным показателем пропускной способности, ставят на общих магистралях. Они могут применены для оснащения маленьких частных домов. Для установки в квартире многоэтажных зданий они не рекомендуются.

Установка прибора на все точки слива снижает возможность возникновения аварий

Это важно для тех домовладельцев, которые живут на первых двух этажах многоэтажных зданий. Ведь именно у них риску возникновения аварии самый большой

Чтобы Более детально ознакомиться с устройством обратного клапана и методикой его монтажа прочитайте эту статью.

Видео

Вентиляция с вытяжной трубой

Кроме перечисленных выше преимуществ, вентиляционные системы с фановыми трубами обеспечивают корректную работу канализации, для которой в этом случае становится менее опасным пересыхание сифонов. Если сантехникой не пользовались несколько дней и сифон (гидрозатвор) высох, при наличии вентиляционной трубы в системе теплый воздух из канализации будет подниматься и выходить вверх по трубе. Так как пересохшие сифоны не могут выполнять свои функции гидробарьера между канализацией и помещением, при отсутствии фановой трубы запахи будут попадать в дом.

Гидрозатвор и вентиляционная труба вместе защищают дом от неприятных канализационных запахов

Правила монтажа

Вентиляционная труба может быть из того же материала, что и канализационная. Это позволяет легко обеспечить герметизацию стыков. Благодаря небольшому весу, который важен при монтаже и эксплуатации вертикальных конструкций, часто выбирают для этих целей пластиковые изделия. При выборе также следует учитывать, что диаметр вентиляционного вывода не должен быть меньше, чем диаметр самого крупного стояка.

Следуя определенным правилам, не сложно понять, как сделать вентиляцию канализации в частном доме.

Стояки и фановые выводы соединяются в единую систему. При большом расстоянии по горизонтали между отдельными стояками целесообразно установить несколько фановых труб.
Монтаж фановой канализации целесообразно выполнять на этапе строительства. Это позволит сократить трудоемкость работу и сделать систему более удобной.
При возведении здания для установки вентиляционной трубы организуется специальный канал и люки. Если канализация и ее вентиляция устраивается в уже построенном доме, прокладывать линию можно не через перекрытия (такой вариант может снизить прочность и надежность конструкций), а через стену.
Когда разрабатывается вентиляция канализации в частном доме — схема должна предусматривать соблюдение расстояния от наружных участков трубы до балконов и окон по горизонтали, не менее 4 м, иначе нельзя гарантировать, что неприятные запахи не проникнут в дом.
Высота вывода вытяжной трубы на крышу зависит от конструкции кровли и варьируется от 0,2 до 3,0 метров. В частности, для плоских крыш достаточно, чтобы верхняя часть трубы была выше уровня кровли на 300 мм, а для скатной конструкции высота должна быть не менее, чем 500 мм. А если крыша используется — 3 метра.
Если на крышу выводятся вентиляционные трубы из жилых помещений или дымоходы, канализационная вытяжная труба должна быть выше всех остальных, чтобы исключить попадание неприятных запахов из канализации в дом.
Установка дефлектора на трубе не повышает эффективность работы вентиляции канализационной системы, но может послужить причиной образования наледи из замерзшего конденсата в холодное время года.

Правила установки фановой трубы

Существуют определенные требования СНиП по установке фанового стояка в загородном частном доме. Самое главное правило – это то, что диаметр магистральной канализационной трубы (главного стояка) должен точно соответствовать размеру вентиляционной коммуникации

Это крайне важно, в противно случае из канализационного стока фекальные отходы могут попасть в вентиляционный отвод

Схема фановой трубы

Существует несколько видов фановой трубы:

Вертикальный;
Горизонтальный;
Угловой.

В зависимости от требования к канализационному отводу и типу канализации подбирается схема её монтажа и разводки. Поэтому фановые трубы могут быть любого исполнения.

Также очень важен уклон фановой трубы. Минимальным принимается показатель 30 мм на каждый погонный метр стояка , с диаметром 50 мм. Выходит, если общая длина фановой трубы 3 метра, то тогда оптимальный уклон будет:

3000 / 30 = 100 мм. Конечно, этот показатель является стандартизированным, но специалисты отталкиваются именно от этой нормы. Аналогично рассчитывается наклон для трубы 110 мм – используется 20 мм. Еще одно ключевое правило – это чем больше сечение отвода, тем меньше уклон. Максимальный допустимый диаметр для фанового стояка – 200 мм, и его уклон должен быть не более 7 мм.

Также, помимо самой коммуникации нужно установить вентилятор – он будет нагнетать воздух, и обратный воздушный клапан. Аэратор или клапан – это устройство, которое предупреждает проникновение фекальных масс в патрубки унитазов и раковин. Он состоит из мембраны, крышки и запорного устройства. Когда давление масс в магистральном стояке достигает максимума, мембрана под воздействием давления и запорного механизма, меняет свое положение. Стоки проходят через клапан и попадают в канализацию. Обратно они не могут вернуться, т. к. диаметр крышки превышает сечение патрубка.

Принцип работы клапана

И последнее требование – очень важно, чтобы вентиляционный вывод из канализации выводился непосредственно в атмосферу. Тогда запахи стоков будут быстро и беспрепятственно развеиваться. Для обеспечения быстрого «освежения» и постоянного давления, конец должен быть в холодном месте – неотапливаемом, а начало коммуникации – в помещении

Для обеспечения быстрого «освежения» и постоянного давления, конец должен быть в холодном месте – неотапливаемом, а начало коммуникации – в помещении.

Общие сведения

Масса нечистот, возникающих во время смыва стоков в систему, попадая в магистраль действуют как насос. Перед стоком показатель давления повышается, а после них снижается.

Если вентиляционный участок магистрали не предусмотрена в процессе использования возникает срыв гидрозатвора. Сквозь сливное отверстие сантехнических приборов выполняется подсос воздушной массы. Эффект способствует попаданию в здание газов.

Такая проблема бывает с устройствами со слабым гидрозатвором. Но иногда возможен срыв происходит сразу на нескольких участках. Он сопровождается характерными булькающими звуками, появляющимися в отверстиях для слива.

Если магистраль оснащена вентиляционным участком воздух попадает в магистраль абсолютно свободно.

Благодаря чему, показатель давления стабилизируется. Срыва гидрозатворов не происходит. Соответственно в помещение не проникает запах нечистот.

Особенности монтажа

Монтаж осуществляют в следующей последовательности:

Начинают собирать элементы в нижней точке контура. Соединяют с помощью тройника, одно отверстие которого направлено вверх.
В отверстие тройника вставляют элемент фановой трубы, стык должен располагаться выше чердачного перекрытия.
Место соединения изолируют силиконовым герметиком.
Через каждые 1,5 метра выполняют крепление трубопровода к стене хомутами.

Фановая труба, как часть стояка выводится на крышу. На скатной кровле она должна выступать выше конька на 0,5 м, если кровля является эксплуатируемой, расстояние увеличивается до 3 м.

Особенности и функции фановой трубы

Конструктивно фановая труба представляет собой ответвление канализационной схемы, которое выводится на улицу через крышу. Ее отверстие остается открытым для обеспечения выхода газов и воздуха. Основными функциями этого элемента являются:

контроль за количеством жидкости в сифонах;
защита помещений от неприятных запахов, попадания в воздух вредных для здоровья веществ;
предотвращение застоев в канализации, перегрузки системы, в том числе от переработки гидроклапанов.

Устройство фановой канализационной трубы в доме

Необходимость в установке фанового элемента есть практически всегда. Наличие одного из следующих факторов делает обязательным обустройство канализации фановым стояком:

несколько санузлов в доме, которые могут использоваться одновременно;
стояк имеет диаметр 110 мм и меньше;
септик местной канализации находится недалеко от дома;
в доме есть бассейн, джакузи, предполагающие слив большого объема воды.

Как устроена канализация в частном доме

Каждая раковина, ванна, и туалет в доме связаны между собой общей канализационной системой, которая выводит все на улицу. При смывании унитаза, все фекалии направляются в септик, который располагается как правило за пределами дома. За достаточно продолжительное время все биологические остатки, которые когда-либо попали в канализацию, разлагаются, испуская довольно неприятный запах.

Простая конструкция септика не предусматривает герметичности, что позволяет запахам беспрепятственно выходить наружу, не попадая в квартиру или дом.

Также, для защиты от неприятных запахов, в каждом санитарном узле располагается гидрозатвор, служащий барьером для газов. Пройти через такой барьер газу не под силу. В результате все неприятные запахи остаются в пределах канализации и септика, что не доставляет неудобств.

Но нередко случаются такие случаи, когда гидрозатвор остается пустым. По различным причинам, жидкость, которая должна находиться в гидрозатворе, там попросту отсутствует. Наглядным примером для этого служат ремонтные работы по замене ванны, унитаза или раковины.

Также нередки случаи, когда вода сама выкачивается в результате образования вакуума, который попросту опустошает все гидрозатворы. Причиной образования такой ситуации может послужить прохождение по канализации большого количества жидкости. Как известно из физики, поршень (а в данном случае это вода, проходящая к септику), проходя по цилиндру, втягивает за собой достаточно большое количество воздуха, а при его отсутствии, втягивает за собой все жидкости, которые как раз и располагаются в гидрозатворе.

Когда это происходит, то продукты разложения фекалий и других предметов, которые находятся в септике, попадают в жилище. Конечно, такую проблему достаточно легко устранить повторным наполнением барьеров, но, когда данная проблема появится, газы уже будут находиться в жилом помещении.

Вентиляция в данной ситуации послужит отличным способом вывода неприятного запаха, не позволяя ему доходить до помещений, что сохранит не только комфортную обстановку в доме, но и здоровье жильцов.

Что такое фановая труба и ее назначение

Фановой трубой называют расположенный в высшей точке канализации трубный отрезок, обеспечивающий ее соединение с вентиляционным отводом. В зависимости от конструктивного исполнения канализации фановая труба может располагаться вертикально или под углом к стояковому трубопроводу и выполнять следующие функции:

Вентилирование. В любой канализационной системе с присутствием фекальных отходов появляются неприятные запахи, а при их разложении выделяются взрывоопасные газы. Вентилирование помогает избежать указанных проблем, обеспечивая тем самым комфортность и безопасность проживания.
Поддержка гидрозатворов. При спуске большого количества сточных вод они увлекают за собой воздух и в закрытом стояке образуется разряжение, срывающее гидрозатворы. Доступ в стояковый трубопровод атмосферного воздуха из вентиляции предотвращает данное явление.
Подключение сантехники. Иногда приспособление используют не по прямому назначению, ведь диаметр фановой трубы для унитаза также хорошо подходит, как и для отвода вентиляции. Поэтому с ее помощью нередко подключают данный вид сантехники к входным канализационным патрубкам.

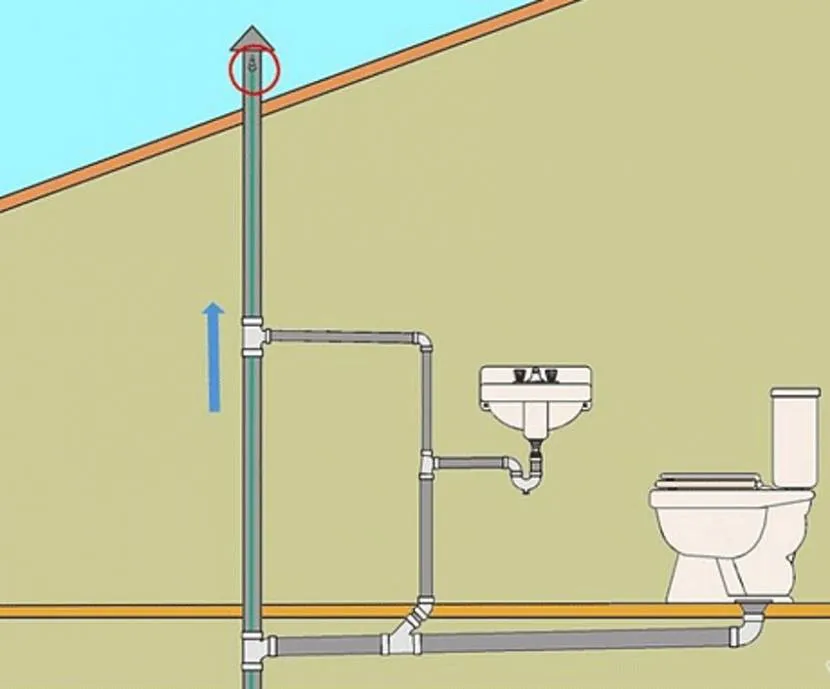

Рис. 2 Схемы подключения канализационной вытяжки на крыше через фановые гофру и утепленный трубный отрезок

Принцип работы

Любой сантехнический прибор в квартире или жилом доме подсоединяется к канализации через гидрозатвор — водяную пробку, препятствующую проникновению в помещение посторонних запахов. Все трубопроводы, отходящие от раковин, ванн, душевых кабин и унитазов подключаются к центральному стояку, проходящему сверху вниз через все здание и имеющему в диаметре наивысший размер.

При одновременном спуске воды из сантехприборов в стояк велика вероятность возникновения ситуации, когда проходной канал полностью забивается водяной пробкой. Столб воды увлекает за собой воздух и в результате разряжения в закрытом стояке происходит срыв гидрозатворов сантехнических приборов (точнее у одного из них с наименьшим количеством жидкости или ближайшего к стояку), приводящий к появлению в помещении посторонних запахов.

Фановая труба позволяет связать канализационную систему с атмосферным воздухом, в результате чего появившееся разряжение втягивает воздушные массы снаружи, а не гидрозатворы внутри помещений.

Рис. 3 Примеры подключения унитаза с помощью фановой гофротрубы

Технические требования

Для выходной трубы не предусмотрено каких-либо нормативных требований, определяющих диаметр. Обычно для этой цели в многоквартирных домах используют трубу, аналогичную канализационной.

Предположим, в частном доме для стока из мойки применяется труба диаметром в 5 см, отверстие сливного бачка составляет 7 см, труба из унитаза равна 10 см. В этом случае для фанового стояка может использоваться фановая труба на крыше диаметром 10 см.

Практика подтверждает, что такой трубы достаточно для обеспечения постоянного давления в системе стока и для проведения в ней вентиляции. Если речь идёт об одноэтажном частном доме, в котором установлен только один унитаз, то здесь можно обойтись без установки фанового стояка.

Система подачи и отвода воздуха Источник gardeneer.me

Это связано с тем, что слив в этом случае не сможет создать достаточно сильного понижения давления, чтобы можно было ощутить неприятные последствия.

Однако в некоторых случаях фановые стояки на кровле необходимы:

Если в доме есть хотя бы две квартиры с полностью оборудованными системами канализации при условии, что они подсоединены в общую сеть.
Выход канализации на крышу для вентиляции стояка требуется в доме, где имеется больше двух этажей.
При наличии оборудованной горизонтальной канализационной разводки при условии подключения к ней трёх или большего количества сантехнических приборов.

Фановая вытяжная труба на крыше Источник teplogidromash.ru Также необходимо предусмотреть:

Хотя обычно стояки канализации имеют диаметр в 10 см, однако, иногда встречаются ситуации, когда для этого применяется труба диаметром 5 см. Тогда вывод фановой трубы на крышу является обязательным.
Если в доме предусмотрен бассейн, сбрасывающий воду в канализационную систему, использование рассматриваемой конструкции также необходимо. Это связано с тем, что в такой ситуации возможен сброс большого количества воды.
Фановый стояк, выход на кровлю нужны в тех случаях, когда сток происходит в частные септики, расположенные рядом с домом.
Если дом одноэтажный, но ванная и унитаз расположены на разных уровнях, а сток происходит в одну трубу.

Установка

Требования, предъявляемые к технологии установки фановых трубопроводов такие же, как и для остальных канализационных труб. Так можно перечислить основные условия монтажа:

Участки трубопроводов, прокладываемые горизонтально должны иметь минимальный уклон в 0,02% в сторону канализационных стеков;
Несколько канализационных стояков можно объединять одной фановой трубой;
Изменять направление фанового трубопровода можно после последнего гидрозатвора и только выше уровня по стояку;
При объединении трех и более трубопроводов необходимо выполнять соединение с углами в 45 и 135 градусов соответственно;
При эксплуатируемой крыше или обитаемом чердаке монтаж фанового дефлектора производится на высоте от 30 см ближе к коньку кровли;
Выход фановой трубы допускается не ближе четырех метров в горизонтали от балконов или мансандровых окон.

Схема установки с выводом на крышуВажно! Любое объединение трубопроводов фановых труб, вентиляционных систем и дымоходов категорически запрещено.
