Замена и ремонт сифона под раковиной: 5 полезных советов сантехника

Разновидности гидравлических затворов в зависимости от конструкции

В зависимости от конструктивных особенностей выделяют 6 типов гидрозатворов: коленчатый, бутылочный, двухоборотный, гофрированный, сухой и с системой перелива.

Коленчатый сифон с гидрозатвором легко узнать по внешнему облику. Его конструкция напоминает латинскую букву U. Сифон изготавливается из пластика или металла. Первый вариант представлен изделиями из полипропилена, которые характеризуются надежностью, простотой и легкостью монтажа. Для изготовления металлических сифонов используется чугун или бронза. Сегодня такие модели встречаются реже, что связано с их большой стоимостью.

Пластиковые устройства могут выпускаться в одноразовом исполнении, они не имеют возможности осуществлять регулировку положения элемента. При выходе из строя выполняется полный демонтаж изделия. Другие модели состоят из составных элементов, которые могут двигаться и вращаться, регулируя положение патрубка. Фиксация частей осуществляется посредством накладных пластиковых гаек и хомутов.

Колено имеет два перегиба: входной и выходной. Нижнее положение второго элемента находится на 5-6 см ниже первого. Более надежные и долговечные варианты представлены S-образной конструкцией. Прочистка изделия выполняется при помощи специального гибкого троса со щеткой на конце или ручным способом после разборки изделия.

Коленчатый гидрозатвор для канализации имеет U- или S-образную конструкцию

Такой гидрозатвор канализации характеризуется прочностью, благодаря чему обеспечивается свободный и легкий монтаж системы без опасения за ее повреждение. Коленчатые сифоны преимущественно устанавливаются на мойки, ванны и унитазы. Существуют модели, оснащенные дополнительным выпуском, что предоставляет возможность одновременно использовать гидрозатвор для стиральной машины.

Как установить сифон на каменную мойку. Что такое сифон для раковины на кухню и область его применения

Так называется устройство, посредством которого одновременно решается несколько задач:

• регулируется прохождение воды;
• задерживаются загрязнения, при этом риск образования засора снижается, хоть эта возможность и не исключается, т. к. кухонный сифон не является фильтром, он лишь оснащен защитной сеткой, главная функция реализуется за счет формы сантехнического прибора;
• предотвращается проникновение неприятного запаха из канализационной трубы назад в помещение, благодаря этому сифон называется гидрозатвором.

Если подключить раковину непосредственно к отводящей трубе, проявятся все те недостатки, которые устраняются при использовании сифона. В помещение будет проникать неприятный запах, т. к. в трубе не задерживается вода.

Устранить его возможно только при наличии изгиба или бутылочного устройства, где постоянно находится вода ввиду конструкционных особенностей. Кроме того, все отходы попадают сразу в трубу, в результате нужно чаще чистить трубы.

Пластиковые сифоны изготавливаются из высокопрочного пластика.

Сифон для кухонных моек используется часто за счет таких преимуществ:

надежность; длительный период службы, причем данный узел служит дольше смесителя; прочность, несмотря то что большинство подобных устройств выполнено из пластика; стойкость к механическим повреждениям и агрессивным химическим веществам, что важно, т. к

через сифон проходят разные жидкости; универсальное применение; простота конструкции и установки, даже человек без опыта в выполнении строительных работ может справиться с такой задачей

через сифон проходят разные жидкости; универсальное применение; простота конструкции и установки, даже человек без опыта в выполнении строительных работ может справиться с такой задачей.

Гидрозатвор – необходимый элемент при подключении разных сантехнических приборов: раковины, ванны, унитаза. В каждом из случаев применяются различные виды сифонов.

Что представляет собой узел слива

Раковина представляет собой чашу с отверстием для присоединения сливного устройства. В отличие от унитаза, она не имеет собственного встроенного приспособления. Отвод от раковины в канализацию называется сифон. Это сложная конструкция, обеспечивающая постоянное присутствие водяной пробки — гидрозатвора. Упрощенная схема такого устройства представляет собой горизонтальный изгиб отводящей трубы, из которого какая-то часть воды никогда не выливается. Современные сифоны имеют другое устройство в виде емкости, в которую стоки поступают по вертикальной трубке, не доходящей до днища. Выходное отверстие расположено на боковой стенке, выше уровня нижнего среза входного патрубка. Вода всегда держится на одном уровне, образуя надежную отсечку от канализационных газов.

Есть и другие виды сифонов, которые используются реже из-за меньшей эффективности. В продаже есть пластиковые устройства, легкие и удобные в установке. Детали этих сифонов взаимозаменяемые, что позволяет использовать части одного устройства при сборке другого. Иногда делают слив с раковины в канализацию без сифона, используя только гофру, изогнутую в форме буквы S. Этот вариант подходит для ванной комнаты, где в раковину не поступает большое количество отходов. Однако, ребристая поверхность трубки склонна накапливать мелкие частицы, а прочистить ее непросто. Поэтому, при появлении пробки, ее просто заменяют на новую, чистую гофру.

Конструкция сифона

Резервуар разбирается на составные части, которые можно заменить или почистить по отдельности. Все соединения резьбовые, при сборке надо использовать эластичные уплотняющие прокладки. Для присоединения выпускного патрубка из раковины используются клиновидные муфты, которые прочно закрепляют корпус на трубке и не позволяют ему соскользнуть.

В нижней части емкости имеется съемная крышка-днище. При необходимости удалить отходы, посторонние предметы, пучки волос и прочий накопившийся мусор, крышку отвинчивают, сливают гидрозатвор и удаляют содержимое резервуара. Пере снятием крышки под сифон надо поставить ведро, чтобы не залить пол — там грязной воды почти 2 стакана.

Присоединение сифона к чаше производится путем соединения двух элементов, один из которых устанавливается на днище чаши и выполняет одновременно функции фильтра для крупного мусора. Вторым элементом является выпускной патрубок, входящий в резервуар сифона. Днище чаши зажимается между двумя элементами, обеспечивая плотное герметичное крепление выпускной гарнитуры.

Помимо вывода стоков, сифон может иметь дополнительные возможности. Есть раковины с переливом, у которых боковая стенка чаши соединена с патрубком сифона пластиковой трубкой. Кроме этого, на патрубке иногда устанавливают присоединительную трубку для подключения сливного шланга стиральной или посудомоечной машины.

Соединение слива раковины с канализацией обеспечивает дополнительный патрубок. Обычно это гофрированная трубка, присоединенная к выходу сифона и к пластиковой трубе системы водоотведения. Никаких дополнительных функций она не имеет, только передачу стоков в канализацию.

Полезные советы

Эксплуатировать сливное устройство без проблем помогут следующие советы:

1. При установке сифона необходимо обеспечить симметричное расположение сливной решетки относительно отверстия раковины.
2. Очистка устройства производится путем подачи горячей воды, которая хорошо растворяет жировые отложения. Для ускорения процесса применяют соду или специальные моющие средства. Их заливают в отверстие, а затем интенсивно спускают воду, производя промывку.
3. Применение вантуза позволяет периодически прочищать устройство без разборки отстойника.
4. Уплотнение резьбы не обеспечивает герметичность соединений. Надежной защитой от протечек служат резиновые прокладки. При износе их следует заменить.
5. Не рекомендуется выливать в раковину слишком загрязненные жидкости. На выпуске устанавливается мелкое ситечко, которое следует периодически очищать.

Устройство сифона для раковины

Независимо от конструкции, любой слив работает по принципу сообщающихся сосудов, в нем есть впускной патрубок, в который поступает вода из мойки, расположенный выше, и сливной патрубок, выводящий воду в канализацию, находящийся ниже впускного.

Между ними располагается участок, где постоянно есть вода. Это так называемая водяная пробка, или гидрозатвор, служащий барьером против проникновения запахов из канализации по трубам в жилое помещение.

В этой же части задерживается большая часть попадающих в сток загрязнений, бытовых отходов, их можно удалить при прочистке слива, это значительно проще, чем прочищать канализацию. В трубных моделях гидрозатвор располагается в изгибе трубы, в бутылочных — в стакане, под погруженной трубой и вокруг нее под нижней диагональной перегородкой.

Пока из мойки вытекает вода, в сливе создается давление, и вода вытесняется в канализацию. Когда вся вода из мойки вытекла, а кран закрыт, давление стабилизируется, вода не может самостоятельно преодолеть изгиб или покинуть пределы колбы и остается в нижней точке, формируя гидрозатвор.

В плоских сливах, а также гофрированных с небольшим изгибом трубы объем водяной пробки минимальный, если мойка длительное время не используется (хозяева в отъезде), эта вода может полностью испариться и исчезнет преграда для запахов.

Современные сантехнические приборы очень разнообразны. На них могут быть установлены сифоны трех основных типов.

Такую конструкцию принято называть «гофрой». Она представляет собой хорошо гнущуюся пластиковую складчатую трубку, которую при установке изгибают, чтобы получить водяной затвор. Полученный изгиб надежно фиксируется пластиковым хомутом.

Несомненным достоинством гофрированной детали можно считать ее подвижность. При необходимости мойку можно легко передвинуть в другое место. Растягивающийся в разные стороны сифон легко займет новое положение.

Изделие напоминает предыдущую модель с тем отличием, что конструкция более жесткая и прочная. Она представляет собой изогнутую трубку, которая вставляется между выводом раковины и раструбом канализационной трубы.

Главное достоинство системы – прочность. Однако она громоздка, неподвижна и достаточно плохо поддается чистке. Такие устройства были весьма распространены некоторое время назад. Сегодня они используются довольно редко.

Эта конструкция напоминает по форме бутылку, за что и получила свое название. Устройство бутылочного сифона для раковины достаточно просто. Деталь представляет собой колбу с особым отстойником снизу. Последний легко откручивается для прочистки. В середине колбы находится выводная труба, чаще всего она выполнена в виде гофры.

Такое положение вывода позволяет воде постоянно находится внутри колбы и создавать тем самым эффективный гидрозатвор. Обслуживать устройство очень просто. Оно снимается с мойки, соединительные гайки раскручиваются и все детали промываются под струей воды.

Существует еще одна разновидность прибора – сдвоенные сифоны. Они предназначены для подключения раковин с двумя поддонами. Выпускают одно и разноуровневые изделия.

Принцип работы сифона для раковины

Принцип работы сифона основан на простых законах физики и имеет несложную схему. Изогнутый элемент все время заполнен водой. Это защищает кухню от проникновения запахов в обратном направлении.

При этом в канализационной сети сохраняется рабочее давление. Когда его уровень падает, то уменьшается и количество воды в гидрозатворе. Остатки жидкости проникают в стояк трубопровода.

Вспомогательные приспособления для сифона

Устройство сифона для раковины на кухне в некоторых случаях может содержать дополнительные элементы. Например, для нестандартных моек применяют сифон, имеющий два и более сливных отверстий. При креплении сифона такого типа важную роль играет переходник, оснащенный решеткой для защиты, а также связной трубой между отверстиями слива.

На стадии, когда вы будете решать, как подсоединить сифон к раковине, сразу спланируйте, будет ли осуществляться вывод слива стиральной машины или посудомойки. В этом необходимо отдать предпочтение монтажу сифона на кухне со вспомогательным косым отводом на раструбе либо прямым отводом для смесителей, оснащенным донным клапаном. Некоторые модели сифонов могут иметь прямой отвод для перелива или косой для остальной техники.

Стандартная схема сифона для раковины на кухне представлена ниже:

Что такое сухой гидрозатвор для канализации

Гидрозатвор для канализации

Гидрозатвор – это устройство, устанавливаемое в канализационные трубы. С его помощью решаются две проблемы. Первое – неприятный запах, который образуется в канализации из-за размножения микроорганизмов, процессов гниения. Второе – предотвращает гидроудар: канализация — герметично закрытая система, вода, проходя по ней и не имея возможности расширяться, может повредить трубы. Устанавливается гидрозатвор в раковины, ванны, душ. Унитазы снабжаются им во время производства и дополнительной установки не требуют.

Делятся они на несколько видов по конфигурации и способу монтажа, кроме того, различают обычный и сухой гидрозатвор для канализации. Принцип действия первого заключается в создании водной пробки таким образом, чтобы она герметично закупоривала трубы, предотвращая проникновение летучих газов из канализации в помещение.

Сухой состоит из трубок, один конец которой крепится к раковине или сливу, второй – к сливной трубе, идущей в канализационный колодец. Между трубами расположен сифон. Это расширенная емкость, в которой и накапливается вода. Сифон расположен ниже уровня слива на 50 мм, что позволяет воде накапливаться, создавая пробку.

Более простой гидрозатвор – U-образно изогнутая труба. В этом случае вода собирается в нижней части устройства. Принцип действия такой же, как и у приспособления с сифоном.

Типы

Гидрозатворы для канализации бывают разные, выбирать их нужно исходя из целевого места использования в доме. Существует три вида: коленные, бутылочные, сухие.

Коленный

Данная конструкция максимально проста – состоит из двух колен, которые образуют изгиб по форме буквы U. Собственно водяной затвор образуется в том месте, куда подсоединяется сливная труба из сантехнического прибора.

Пространство для установки затвора может быть ограниченным, если не получается установить 2 колена, допускается использование только одного, но при этом нужно достичь такого изгиба, чтобы остаточные стоки заполняли его полностью. Изготовляют коленные затворы из чугуна, полипропилена, бронзы.

Используется коленный тип для:

• Установки в ванной.
• Подключения унитаза.

Данный тип имеет основное преимущество – надежность, ведь водяная пробка способна выдерживать сильное давление в системе канализации. Пропускная способность зависит только от диаметра трубы, которая используется для затвора.

Недостаток тоже есть – неразборность. Это критично, когда нужно убрать сильный засор. В этом случае всего 2 варианта:

• Разбирать магистраль.
• Использовать сантехнический трос.

Коленный гидрозатвор для раковины, ванной может иметь отвод для подключения слива стиральной машины.

Коленный гидрозатвор

Своими руками

Перед тем как сделать гидрозатвор коленного типа своими рукам, нужно купить необходимые колена и измерить пространство для установки элемента. Потребуется 2 колена по 90⁰ или 4 по 45⁰. Они соединяются между собой так, чтобы получилось углубление относительно уровня труб. Именно в этом углублении и будет удерживаться водяная пробка.

Если трубы канализации металлические, то для того чтобы сделать коленный гидрозатвор своими руками понадобится выгнуть трубу по форме буквы U и врезать этот элемент в систему.

Бутылочный

Этот гидрозатвор для канализации выполняет 2 основные функции:

• Отстойник.
• Запирающий элемент.

Стоки, которые идут от раковины (чаще всего его используют именно с ней) входят в сифон, вывод отдельный и подключен к канализационной трубе. Край элемента ниже уровня «входа», это и обеспечивает надежное запирание отверстия. В производстве подобных сифонов для раковины с гидрозатвором используется полипропилен. Этот материал отличается гладкой поверхностью, которая не будет задерживать на себе жир и другие отходы.

У бутылочного затвора есть 2 конструктивных элемента:

• Сливная труба, в которой есть первичный фильтр – сеточка.
• Емкость-отстойник. Если в слив вдруг попадет то, что не должно туда проникнуть, то из этого отстойника его будет легко извлечь.

Эти две части соединены между собой таким образом: труба проходит в отверстие «бутылки» при этом происходит деформация уплотнительной прокладки. Так как подобный крепеж нельзя назвать надежным для больших напоров такой тип не используют. То есть для унитаза и для ванной они не подходят.

Удобство для раковин в ванной и кухне в том, что устанавливается сифон предельно просто. Для того чтобы затвор функционировал правильно, его нужно регулярно чистить, что сделать легко по указанному выше алгоритму.

Сифон с гидрозатвором

Сухой

Сухой гидрозатвор принципиально отличается от устройств, приведенных выше. Единственная общая черта – это установка под сантехприбором. Основной преграждающий элемент в такой конструкции – это ниппель.

Конструкция его включает полипропиленовую трубу, на которой есть резьба с двух сторон. Внутри трубы – мембрана. Пропускает воду мембрана только на «выход», как только водный поток прекращается, он смыкается.

Сухой гидрозатвор для установки на канализацию имеет оригинальное устройство, но именно оно иногда становится источником проблем в эксплуатации. Если использовать его для кухонной раковины, то его срок службы будет слишком коротким. В тоже время сифон с сухим гидрозатвором имеет ряд положительных качеств:

• Он никогда не пересыхает, независимо от температуры.
• Его невозможно сорвать.
• Только его можно установить на раковину или унитаз в нестационарных помещениях, например автодомах, кораблях.

Сливной трап и сухой гидрозатвор

Возможные причины течи

Наиболее частые причины протекания сифона под мойкой – неправильная установка данного оборудования либо не соблюдение правил эксплуатации. Например, когда владельцы пренебрегают необходимостью чистки данного сантехнического элемента, это часто приводит к тому, что сифон под раковиной течет.
При постоянном пользовании сантехникой в сифонах скапливаются грязь и жир, время от времени их необходимо вычищать при помощи специальных средств. Еще один вариант чистки – просто открыть сифон и удалить инородные загрязнения. Иногда один сифон может быть подключен для нескольких предметов одновременно. Например, на стиральную машину, раковину и душ

Важно помнить, что в этом случае чистка будет требоваться чаще, чем, если бы был подключен только один сантехнический элемент.
Для изготовления сифона чаще всего используется металл или пластик. Однако на сегодняшний день большинство производителей готовы предложить исключительно пластиковые сифоны

Такая конструкция состоят из нескольких частей, соединенных накидными гайками, места сочленений дополнительно уплотняются резиновыми прокладками и манжетами. Собрать современный пластиковый сифон можно руками, не применяя никаких дополнительных инструментов. Но, к сожалению, пластик не настолько прочен как металл и потому может протекать даже из-за механических повреждений. Для течи достаточно всего лишь небольшого скола или трещина, особенно, если это произойдет в местах сочленения. К сколам может привести удар, резкое движение, сильные нагрузки на деталь, Например, из-за плохо закрепленной раковины или из-за того, что на неё облокачиваются.
Ещё одна причина течи в умывальнике на кухне или ванной – фабричный брак. Она встречается иногда при покупке товара на рынке или просто у непроверенного производителя. В данном случае трещины сколы или просто неверно подобранные детали могут быть изначально, что обеспечит течь при эксплуатации.
Самой распространенной причиной того, почему течет сифон считаются рассохшиеся прокладки. Дело в том, что используемая при соединении деталей резина, может эксплуатироваться только определенный срок. Через некоторое время из-за воздействия воды различных температур она твердеет, садится, меняет форму, а в итоге в сифоне возникают щели.

Неправильная установка – одна из наиболее частых причин протечки сифона

Испорченный сифон можно либо заменить, либо отремонтировать. Но замена занимает гораздо больше времени и потребует дополнительных расходов от владельца. Ремонт при желании и наличии некоторых знаний можно выполнить дома при помощи подручных средств.

Что такое сифон

Сифон – это специальное устройство, состоящие из одной или нескольких труб и емкостей и использующееся для соединения сантехники с системами отведения сточных вод. Благодаря конструкции и изгибам, он создает непроходимую для воздухообмена пробку между канализацией и помещением, препятствуя проникновению запахов, а также бактерий в помещение.

Сифоны используются в различных помещениях, среди которых может быть – кухня, ванная, душевая кабинка. Друг от друга они отличаются строением, материалом и перекрытием слива, и размером. Несмотря на отличия, все типы имеют схожее строение основных частей, среди которых:

• Корпус;
• Патрубки;
• Слив;
• Отводы;
• Соединительные гайки и винты;
• Уплотнители для герметизации.

Меры предосторожности

Фекальные воды и шлам – субстанция весьма ядовитая и химически агрессивная; канализационные газы, кроме того, еще и взрывоопасны. Опасность усугубляется тем, что ядовитые вещества могут проникать в организм через неповрежденную кожу.

Сантехники-магистральщики прекрасно об этом знают и техникой безопасности отнюдь не пренебрегают

Сантехникам-бытовикам редко приходится иметь дело с большими массами отравляющих веществ или выбросами газа из трубы, но в каждом таком случае последствия бывают тяжелыми как раз из-за пренебрежения мерами предосторожности

Жильцам квартир бояться нечего: водяной затвор в колене сифона надежно запирает выход трубы. Но при замене сифона ее патрубок окажется открытым, и придется работать руками в непосредственной близости от налета шлама, и счищать его. Поэтому запаситесь латексными перчатками, пластиковым фартуком и респиратором-лепестком. Если вдруг на вашу долю придется тот самый 1 из 10 000 случаев, обойдется без вреда.

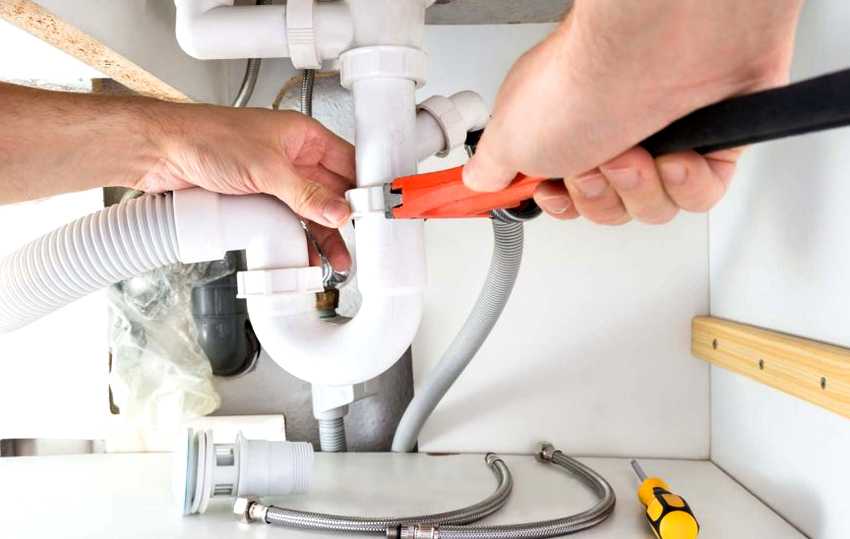

Протекающий сифон под раковиной: замена или ремонт?

Сантехническая система предполагает наличие сифона, который устанавливается под раковиной или ванной. Элемент выполняет одну из важных функций – предотвращает проникновение канализационных газов в помещение.

Если течет под раковиной, то часто причина неисправности именно в сифоне. Есть вероятность повреждения этого элемента, а также сильного засорения, что связано с особенностями строения устройства. В нем предполагается изгиб, накапливающий отработанную воду, которая выполняет функции своеобразного затвора.

Если обнаружено подтекание, то существует два варианта решения проблемы – попробовать самостоятельно разрешить ситуацию или срочно вызывать специалиста по сантехническим работам. До устранения поломки раковиной лучше не пользоваться или организовать сбор жидкости в дополнительную емкость.

Как выбрать?

При покупке устройства надо учитывать тот факт, что сифон для кухни нельзя устанавливать в ванную комнату. Неправильный выбор сантехнических деталей вызовет трудности в использовании системы водоотведения.

Признаки качественного сифона:

• наличие сертификатов и разрешительных документов;
• строгое соответствие типу раковины и ее индивидуальным особенностям;
• простота конструкции;
• наличие полного комплекта деталей;
• материал изготовления – пластик, нержавеющая сталь и латунь;
• разумная и адекватная цена;
• отсутствие механических повреждений и наличие гладкой поверхности;
• наличие качественных резьбовых соединений.

Современные технологии дают возможность самостоятельно справиться с любым видом бытовых поломок. Ремонт и замена сифона – несложный процесс, который могут провести даже неопытные мастера. Специалисты рекомендуют не ждать полного засорения прибора, появления трещин или неприятного запаха. Если конструкция протекает, надо сразу принимать соответствующие меры. Проведение профилактических мероприятий поможет избежать проблемных моментов и значительно сэкономить финансовые затраты на приобретение нового сифона.

Типы сифонов

Перед заменой сифона придется выбрать и приобрести новое изделие. Для начала познакомимся с разновидностями этого приспособления.

По принципу действия сифоны, применяемые в раковине на кухне или в умывальнике в ванной, делятся на следующие типы:

• Бутылочный с погруженной трубкой (водяная пробка создается двумя цилиндрами, один из которых вставлен в другой). Используется чаще остальных видов из-за возможности удаления скопившихся загрязнений путем откручивания пробки снизу.
• Бутылочный с двумя перегородками.
• Трубный. Такое изделие имеет вид трубы, изогнутой в форме буквы «S» или «U», за счет изгиба которой и создается гидрозатвор.
• Гофрированный. Представляет собой пластиковую гофру, изогнутую и зафиксированную в нужном положении хомутом.

Самые дешевые изделия изготавливаются из полиэтилена и ПВХ, срок их службы не превышает 6 лет. Сифоны из полипропилена и АБС-пластика проживут более 10 лет.

У хромированных сифонов из латуни эффектный внешний вид, но прочность не намного выше, чем у пластиковых изделий. Самыми надежными являются устройства из нержавеющей стали.

Проверка герметичности соединений

Схема сборки мойки.

Что касается герметизации шва сифона с канализационной трубой под раковиной, то для этого применяют герметик. Если речь идет о герметизации шва для унитаза или писсуаров, то для этого используют цементный раствор. При установке нужно внимательно следить, чтобы резьба не была сорвана, а прокладки — повреждены. Для того чтобы проверить, насколько герметично выполнено соединение, включают воду.

Профессионалы рекомендуют при выполнении герметизации, дополнительно «подмотать» резьбу. Особенно это относится к тем случаям, когда наблюдается ее неплотное прилегание. Для этого на резьбу наматывают паклю или силиконовую специальную ленту. При этом гайка должна идти плотно. Затем резьбу обмазывают пастой и привинчивают деталь. По окончании процедуры следует провести тест на герметичность, включив на 2 — 3 минуты воду. Если данная деталь не течет, работа выполнена качественно.

Инструменты для ремонта

• отвертка;
• трос для прочистки, который можно заменить проволокой или металлической щеткой на длинной ручке;
• емкость для слива грязной воды.
