Мобильный дом для авто: как построить гараж из профильной трубы?

Сооружение каркаса – главная операция

Скелет для гаража собирается из профильных изделий непосредственно на месте строительства. Также возможна модульная сборка. Она предполагает, что все элементы постройки соединяются друг с другом заранее, привозятся на место установки и затем монтируются. Домашние умельцы чаще всего предпочитают работать по первому варианту.

Схема выполнения работ в данном случае проста:

1. Берете две короткие и две длинные трубы, делаете из них обвязку (нижнюю) запланированного строения для хранения машины. Между собой трубы фиксируются болтами (или сваркой).
2. Обвязку фиксируете на фундаменте при помощи анкерных болтов. Их устанавливают в отверстия, которые предварительно просверливаются в бетонном основании.
3. Монтируете по бокам вертикальные трубы, закрепляете их.
4. Угловые детали каркаса дополнительно фиксируете укосами. Их делают из тех же профтруб, но более скромного сечения.
5. Аналогичным образом сооружаете верхнюю обвязку. Крепление этой части выполняете на вертикальные столбы-трубы.
6. Монтируете диагональные укосы и ребра жесткости. Места их расположения нужно предусмотреть на этапе проектирования конструкции.
7. Фиксируете верхние фермы. Они предназначены для монтажа кровельного материала.

Каркас готов. Здесь можно дать небольшой совет. Не жалейте материала на монтаж добавочных элементов, делающих сооружение более жестким. Дополнительные детали обеспечат конструкции большую устойчивость и надежность. Ворота на гараж навешиваются до того, как будет произведена обшивка каркаса. Въезд обустраивается готовыми изделиями. При желании ворота несложно сделать и самостоятельно, используя профилированные листы и профтрубы.

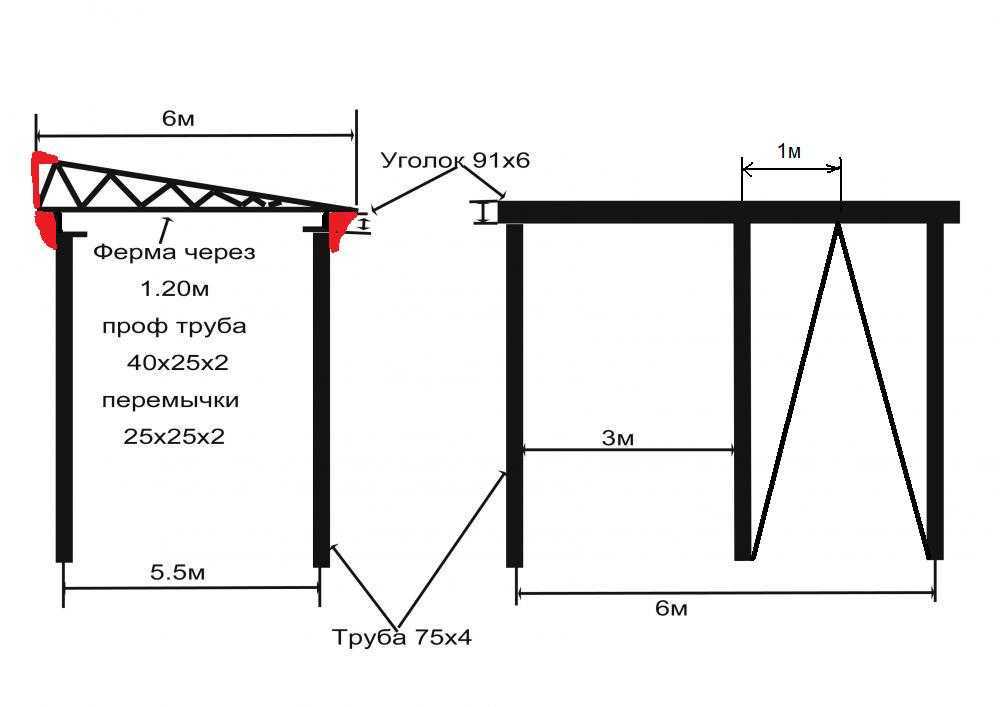

Гараж из металлопрофиля своими руками: чертежи и другие подготовительные работы

Тщательный анализ и планирование – основа успешного начала любого строительства. Первым делом вам необходимо определиться с тем, каким будет ваш гараж. Рекомендуется разработать полноценный проект или хотя бы нарисовать чертёж от руки. Если вы не сильны в черчении, то хотя бы набросайте эскиз или схему от руки. Не отказывайтесь от этого этапа, даже если вы считаете, что постройка металлопрофильного гаража – простейшая задача. В дальнейшем наличие чертежа может во многом облегчить решение некоторых задач. Продумайте оптимальные размеры для вашей постройки с учётом габаритов вашего авто и прочих нюансов.

Средние значения, подходящие для гаража на одну легковую машину, следующие:

• Максимальная высота – 2,14 м;
• Минимальная высота – 1,9 м;
• Ширина – 3 м;
• Ширина крыши – 3, 24 м;
• Длина – 5 м;
• Длина крыши – 5, 3 м;
• Высота ворот – 2, 12 м.

Эти значения приведены для односкатной конструкции. Крыша равномерно выступает со всех сторон, образуя козырьки.

Крепление профнастила

Крепление профнастила Так как профнастил — основа гаража, на нюансах его крепления стоит ещё раз остановиться более подробно.Первый лист в ходе монтажа боковых стенок размещают таким образом, чтобы он нижним краем волны плотно прилегал к вертикальной стойке, иначе острая кромка в дальнейшем может причинить немало неприятностей.

Крепёж профнастила осуществляется с помощью стандартных саморезов, имеющих шестигранную шляпку и каучуковый уплотнитель, с помощью электродрели или шуруповёрта. Вначале следует крепить один из верхних углов, затем лист нужно выровнять с помощью уровня и произвести крепёж по всей площади, оставив незакреплёнными крайние три волны. Следующий лист надо наложить на предыдущий одной волной, выровняв оба поверху, скрепить листы в нескольких местах и продолжить крепёж аналогично первому. Чтобы добиться лучшего прилегания, листы лучше сдвигать к центру крепления на 4-5 мм.

Плюсы и минусы профнастила

Положительные свойства:

• огнестойкость и отсутствие деформации под воздействием высоких температур;
• негигроскопичность;
• наличие рёбер жёсткости, обеспечивающих прочность и устойчивость к механическому воздействию;
• широкий выбор цветового решения полотен;
• небольшой вес по сравнению с другими популярными строительными и отделочными материалами;
• достаточно долгий срок эксплуатации – до 20 лет;
• экологическая безопасность;
• сравнительно невысокая цена.

Недостатки:

• торцы металлических листов не защищены антикоррозийным составом;
• внешнее покрытие довольно легко повреждается, места царапин и сколов со временем ржавеют;
• под воздействием солнечных лучей теряет насыщенность цвета и через 3-4 года эксплуатации становится более блеклым, возможно выгорание пятнами;
• нагревается под солнцем и передаёт тепло близлежащим элементам конструкции.

Фундамент для гаража из профильной трубы

Продолжим статью рассказом о том, как построить самостоятельно гараж из профильной трубы

Для устранения риска проседания конструкции при эксплуатации важно обеспечить ее надежным фундаментом

Основание поднимают над уровнем земли минимум на 20 см, чтобы оградить конструкцию из НКТ труб от риска затопления во время таяния снега, длительных дождей.

Рассмотрим традиционные технологии изготовления фундамента для гаражной постройки.

Технология	Особенности выполнения	Недостатки
Использование железобетонной плиты	Железобетонная плита привозится и монтируется на выбранное заранее место	Высокая стоимость, необходимость в выполнении подготовительных работ
Цельнолитая армированная стяжка	Раствор бетона выливают поверх заранее подготовленной подушки из песка, щебня	Практически лишен недостатков. Но организовать его можно только при условии высокой плотности грунта
Стяжка из бетона с покрытием из тротуарной плитки	Поверх бетонной стяжки потребуется выполнить слой тротуарной плитки	Популярный способ создания основания под автодом, но обойдется дороже бетонной стяжки
Основание со сваями	Нужно выполнить бетонирование, кирпичную кладку, монтаж свай в местах с самой большой нагрузкой. Далее используется металлическая пластина, которую приваривают к верхушке созданной платформы	Чрезмерная сложность, необходимость выполнения сварных работ

Плюсы и минусы строительства каркасного гаража из профильной трубы

Почему предпочтение в строительстве отдается именно профтрубам? В отличие от круглых, профильные трубы имеют 4 ребра жесткости, значительно повышающие устойчивость металлоконструкции. Другие преимущества:

• Снижение себестоимости строительства, по сравнению с сооружением конструкции из кирпича, блоков или монолитного армированного бетона. Экономию обеспечивают меньшие затраты на закупку материалов для верхней части конструкции и облегченного фундамента, короткий период строительства и невысокие трудозатраты.
• Возможность вести строительство в любое время года.
• Прочность. При правильном выборе сечения металлопрофиля и его эффективной антикоррозионной обработке такое строение способно выдержать сильные ветровые, снеговые и другие нагрузки.
• Возможность выбора способа соединения элементов металлоконструкции. Если вы планируете в будущем демонтировать и переносить металлоконструкцию на другое место, то рационально применить разъемные соединения – краб-системы на болтах и гайках или другие способы резьбовых соединений. Краб-системы – это специальные хомуты Г-, Т- и крестообразной формы, предназначенные именно для соединения квадратных и прямоугольных труб. Изготавливаются из стального оцинкованного листа. Однако такие хомуты применяют только для труб небольшого сечения – до 40х40 мм. Большую прочность обеспечивают сварные соединения.
• Отсутствие усадки. Обшивку каркаса листовым материалом можно начинать сразу после его установки.

Недостатки металлического строения – необходимость в тщательной антикоррозионной обработке труб и низких теплоизоляционных характеристиках конструкции. Летом в таком гараже будет очень жарко, а зимой – холодно. Проведение теплоизоляционных работ с помощью минваты, пенопласта, пенополистирола исправит ситуацию, но существенно повысит затраты на строительство. Еще одна сложность – необходимость в расчетах сечения профильной трубы для каркаса гаража. Оно зависит от нагрузок, которые будет испытывать строение. Однако для таких небольших построек расчеты можно произвести самостоятельно с использованием онлайн-калькуляторов.

Инструменты для строительства

Для возведения гаража из профильной трубы своими руками оптимальный вариант – это квадратный профиль. С ним проще и легче работать. При использовании прямоугольного профиля сборка потребует больше усилий. Стенка профильной трубы должна составлять 100 мм. Такой размер обеспечит нужную прочность и устойчивость. Пригодятся и более узкие трубы размером 60 мм. для элементов, которые будут придавать жёсткость конструкции. Для реализации такого проекта понадобится следующий комплект инструментов:

• Дрель с комплектом сверл по металлу;
• Рулетка;
• Болгарка с комплектом дисков по металлу;
• Ключи;
• Маркер.

Если вы планируете осуществлять соединение частей каркаса путем сварки, то позаботьтесь о наличии сварочного аппарата. Также необходимо обеспечить безопасность рабочего процесса. Для этого понадобятся перчатки, маска, защитные очки.

Изготовление каркаса

Возводить гараж из профнастила начинают со сборки каркаса. Металлоконструкция является основным скелетом, к которому крепится обшивка. Работы выполняют в следующей очередности:

Руководствуясь размерами созданного проекта конструкции, из трубы нарезают заготовки для стоек. Их приваривают к закладным фундамента. То есть, к выступающим кускам труб, которые были забетонированы до заливки раствором плиты.
Чтобы обеспечить надежную жесткость каркаса стойки между собой сваривают горизонтальными перемычками

Важно сделать прочную верхнюю обвязку по периметру каркаса. На этих горизонтальных перемычках будут закреплены элементы крыши.
Стропильную систему односкатной крыши изготавливают на месте. Сначала с одной стороны гаража выполняют монтаж дополнительных стоек, а к ним и опорам противоположной стены приваривают перекладины, образующие скат крыши.
Если выбран двухскатный тип крыши, то треугольные фермы сваривают на земле

Готовую конструкцию вдвоем с помощником поднимают на каркас гаража, где приваривают к верхней обвязке стоек. Когда все фермы будут установлены, между собой их скрепляют перемычками. В дальнейшем эти элементы исполнят роль обрешетки для крепления профнастила.

Сначала с одной стороны гаража выполняют монтаж дополнительных стоек, а к ним и опорам противоположной стены приваривают перекладины, образующие скат крыши.
Если выбран двухскатный тип крыши, то треугольные фермы сваривают на земле. Готовую конструкцию вдвоем с помощником поднимают на каркас гаража, где приваривают к верхней обвязке стоек. Когда все фермы будут установлены, между собой их скрепляют перемычками. В дальнейшем эти элементы исполнят роль обрешетки для крепления профнастила.

Монтаж каркаса

Когда каркас будет готов, на гараж из профнастила устанавливаю ворота. Сначала сваривают прямоугольную рамку из профиля. Для изготовления створок ворот лучше использовать уголок. Его боковые полки образуют нишу в рамке. Сюда удобно будет укладывать утеплитель. Готовые две створки петлями крепят к общей рамке, после чего всю конструкцию фиксируют к каркасу гаража.

Изготовление рамки и створок ворот

По окончании строительства каркаса можно приступать к обшивке профлистом.

На видео показана сборка гаража:

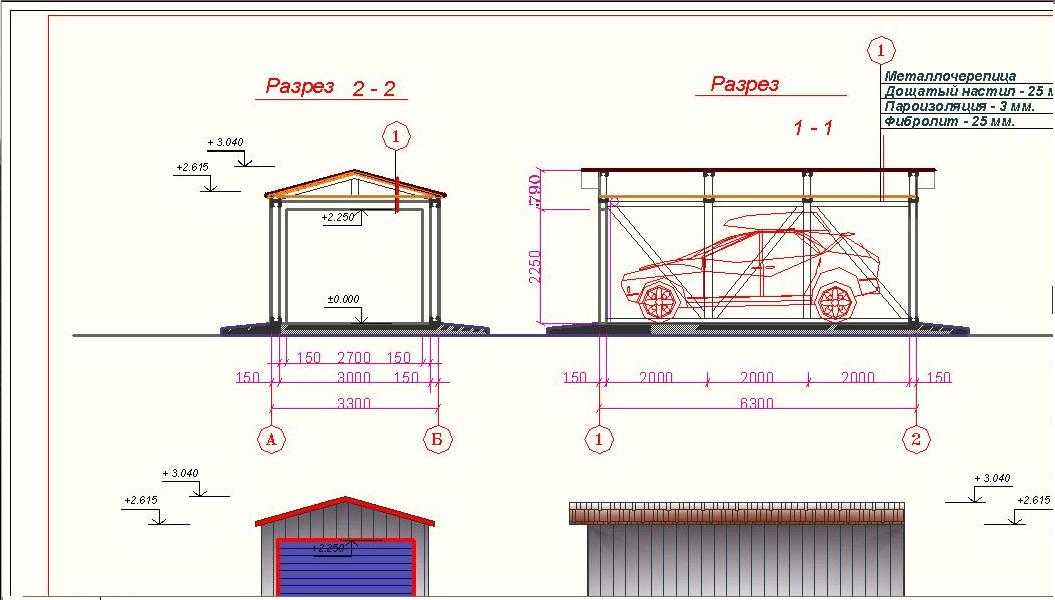

Составление проекта гаража из профильной трубы

Размеры дома для автомобиля зависят от размера транспортного средства и от того, планируется ли обустройство складской зоны и мастерской. Чаще всего выбирают размеры – 3х6, 4х6 м. Ширину гаража рекомендуется делать хотя бы на 1,5 м больше, чем ширина авто, а длину как минимум на 2,5 м больше длины транспортного средства. Высота потолка должна быть такой, чтобы можно было свободно открывать капот. При определении размеров будущего строения необходимо учитывать размеры хлыстов труб, поступающих в продажу, чтобы снизить количество отходов и сварных соединений. Чаще всего это 6-метровые отрезки. После определения размеров гаража из профильных труб изготавливают чертеж и схемы отдельных узлов, пользуясь которыми удобно рассчитать количество профтрубы, материалов для устройства фундамента, обшивки стен и устройства кровли. Пример чертежа на фото.

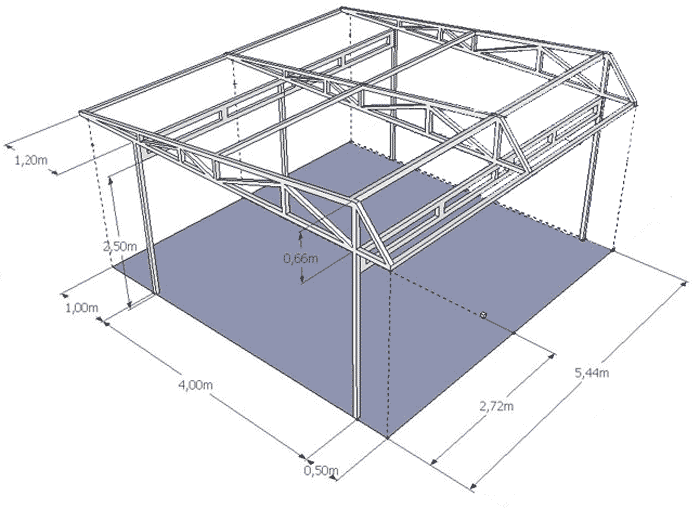

Особенности устройства крыши каркасного дома из профильных труб

Для таких строений изготавливают одно- или двускатную крышу. Кровельный материал опирается на ферму, изготовленную также из профильных труб.

В качестве кровельного материала может использоваться профлист. Для крыш небольших строений фермы собирают на земле, а затем в готовом виде поднимают на верхнюю обвязку каркаса. Фермы из массивных труб собирают и сваривают в единую конструкцию непосредственно на крыше. Обычно для гаража используют 3-4 фермы.

Внимание! При составлении схемы крыши следует учитывать, что стыкование листов профнастила должно осуществляться на ребрах ферм

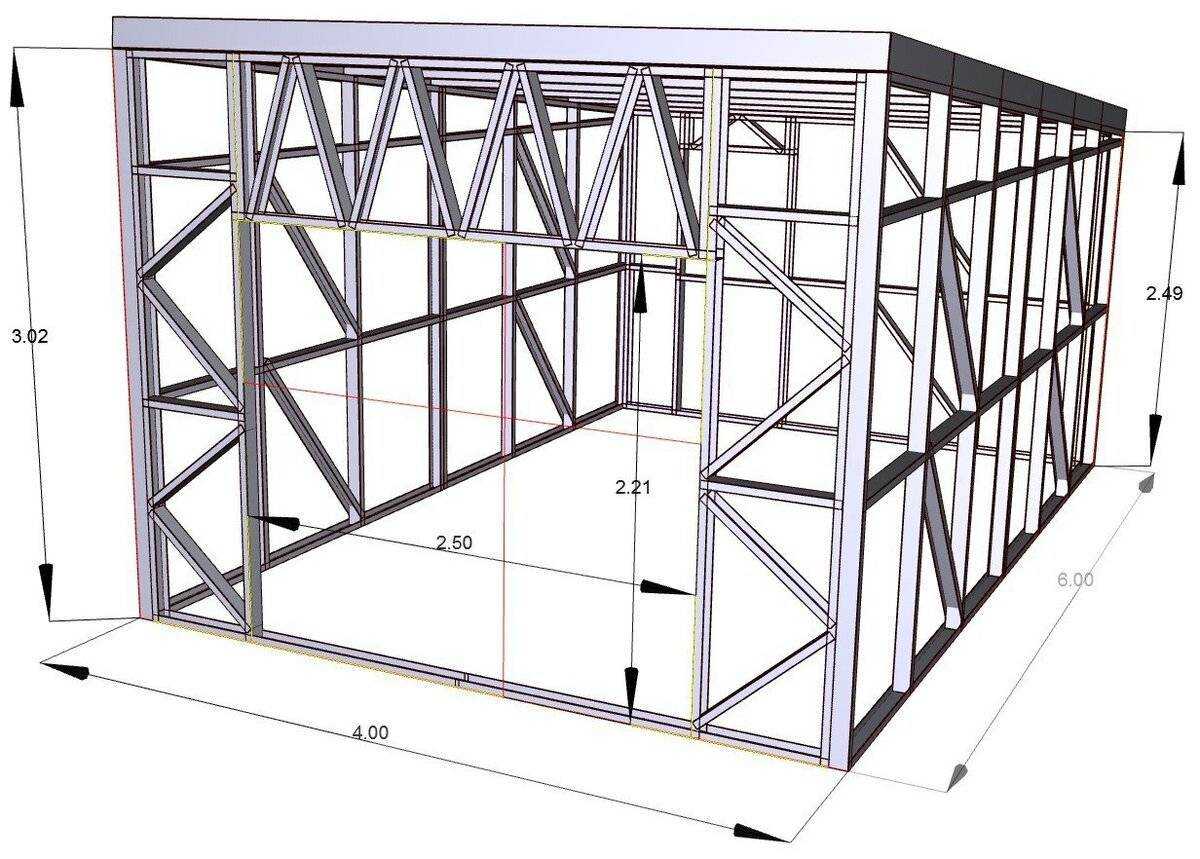

Сборка каркаса гаража из металлопрофиля

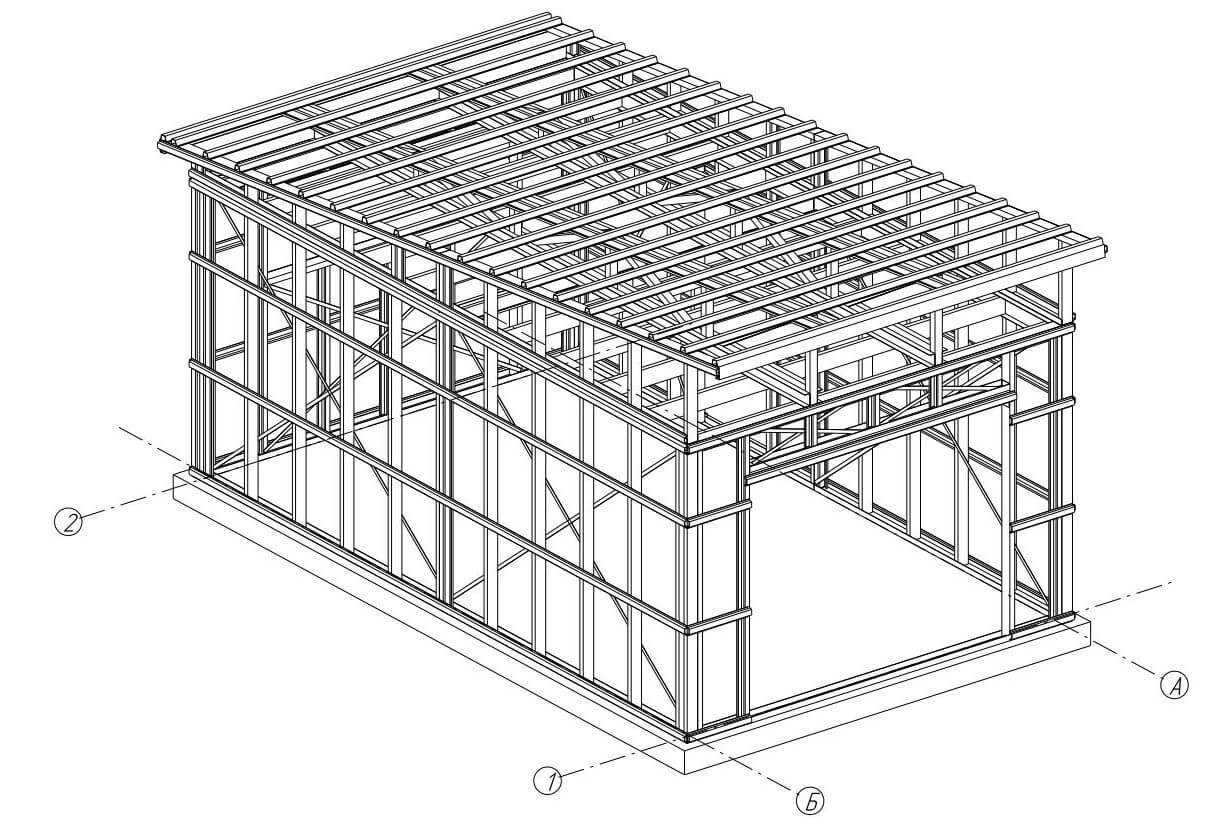

Металлический каркас гаража

Каркас собирают на ровной поверхности или возводят на готовом фундаменте. Элементы конструкции соединяют сваркой либо при помощи заклепок и болтов. Профиль нарезают по размерам согласно проекту. Сечение для несущих труб и горизонтальных перекрытий – 40 мм, для труб обвязки – 20 мм. Привариваются четырехугольный каркас для навесных ворот. С одной из сторон необходимо сделать дверной проем. Можно предусмотреть и окна.

Для ферм крыши потребуется легкое железо, но прочное и жесткое. Диаметр труб зависит от ширины конструкции. Форму ферм выбирают опираясь на угол наклона крыши. Для каркасного гаража из металлопрофиля рекомендуют двускатный тип кровли.

Каркас с помощью анкеров фиксируют на фундаменте. Гараж может иметь и деревянную несущую конструкцию. В этом случае потребуется брус и доски 15 х 15 см.

Для кровли подойдет не только проф. лист, но и черепица или битумный лист. Стены бокса обшивают стальными листами внахлест. Профиль пришивают по периметру саморезами с расстоянием 30 см. Одну сторону оставляют свободной для следующего соединения. Стыки обрабатывают герметиком.

Утепление и отделка гаража

Гараж из металлического профиля внутри утепляют плитами мин. или стекловаты. Толщиной плиты берут не меньше 50 мм. Плиты фиксируют между вертикальными опорами. В качестве чистового материала используют профильный стальной лист.

Утепление стен гаража

При желании быстровозводимый гараж своими руками строится менее месяца. Все материалы и расходники есть в свободной продаже. Сделайте проект уникальным, добавьте удобные стеллажи и полки, проведите систему освещения. Как показывает практика, гараж – не только место хранения авто, но и мастерская для умельца.

Достоинства и недостатки металлических гаражей

Использование металлических элементов при постройке гаража сопряжено с немалым количеством плюсов, среди которых:

• Небольшая стоимость материалов;
• Отсутствие необходимости создания прочного фундамента;
• Простота монтажа;
• Высокая прочность готовой конструкции;
• Возможность демонтажа и перемещения всего гаража.

Небольшой вес деталей при доступной цене позволяет обойтись без основательного фундамента. Помимо непосредственных плюсов, в этом есть еще и небольшое косвенное достоинство – после завершения работ не придется тратить уйму времени на уборку строительного мусора.

Из недостатков металлических гаражей в глаза первым делом бросаются:

• Необходимость утепления всей конструкции;
• Плохая устойчивость к коррозии.

Нельзя сказать, что эти недостатки присущи исключительно гаражам из металлических труб – даже самую массивную кирпичную конструкцию приходится утеплять. Зато гараж из профтрубы в целом обходится дешевле, поэтому затраты на теплоизоляцию не покажутся столь существенными, как могли бы в ином случае.

От воздействия коррозии тоже можно защититься – например, используя металл, не поддающийся ее влиянию. Неплохо зарекомендовал себя на практике метод покрытия металлических деталей конструкции краской или антикоррозионными веществами. Чтобы еще сильнее снизить риск возникновения ржавчины, можно обустроить в гараже хорошую вентиляционную систему.

Утепление и гидроизоляция

При изготовлении гаража своими руками вы отдали предпочтение металлу? Металлический каркас отличается высокими эксплуатационными параметрами и прослужит долгое время без потери первоначальных характеристик.

Но для повышения комфортабельности строения стоит позаботиться о его утеплении и гидроизоляции стен, что позволит сформировать внутри гаража здоровый микроклимат, предотвратить риск развития плесени, грибка.

Даже при низких температурах воздуха на улице находиться внутри строения будет комфортно, что крайне важно при проведении ремонта авто. Схема утепления стен

Схема утепления стен.

Утеплительные работы выполняйте в следующем порядке:

1. Натяните полимерную мембрану или полиэтиленовую пленку на изготовленный своими руками каркас.
2. Выполните монтаж обрешетки, размещая между ее элементами утеплительный материал. В качестве утеплителя можно использовать пенопласт, пенополистерол, минеральную вату и другие современные материалы с высокими показателями теплосбережения.
3. Обшейте поверхности гидроизоляционным материалом. Современный рынок предлагает широкий выбор подобных материалов. Например, разнообразные гидрофобные составы, паробарьеры, рубероид, композитные лакокрасочные составы на основе полимеров, герметики, мастики и т.д..
4. Облицуйте стены гаража изнутри отделочный материалом. Часто стеновые поверхности внутри таких сооружений обшивают сэндвич-панелями, фанерой, керамической плиткой, чуть реже обклеивают обоями, оштукатуривают декоративными составами.

Какие нужны инструменты

Заготовив необходимый материал в требуемых объемах, также потребуется обзавестись необходимыми инструментами:

• Измерительная рулетка. Общая длина лены должна быть не менее 10 м.
• Электродрель и набор сверл для работы с металлом. Профиль необходимо будет оснащать отверстиями.
• Болгарка и набор дисков по металлу. Пригодится для разрезания и выравнивания металлического профиля для каркаса.
• Маркер. С его помощью удобно наносить метки.
• Ключи и головки. Для осуществления финишной сборки каркаса.

Также не будет лишним запастись защитными очками, маской и плотными перчатками, которые сохранят глаза и кожу от разлетающейся во время работы мелкой стружки.

Расчет металлического каркаса гаража. Сборка каркаса гаража из металлопрофиля

Каркас собирают на ровной поверхности или возводят на готовом фундаменте. Элементы конструкции соединяют сваркой либо при помощи заклепок и болтов. Профиль нарезают по размерам согласно проекту. Сечение для несущих труб и горизонтальных перекрытий – 40 мм, для труб обвязки – 20 мм. Привариваются четырехугольный каркас для навесных ворот. С одной из сторон необходимо сделать дверной проем. Можно предусмотреть и окна.

Для ферм крыши потребуется легкое железо, но прочное и жесткое. Диаметр труб зависит от ширины конструкции. Форму ферм выбирают опираясь на угол наклона крыши. Для каркасного гаража из металлопрофиля рекомендуют двускатный тип кровли.

Каркас с помощью анкеров фиксируют на фундаменте. Гараж может иметь и деревянную несущую конструкцию. В этом случае потребуется брус и доски 15 х 15 см.

Для кровли подойдет не только проф. лист, но и черепица или битумный лист. Стены бокса обшивают стальными листами внахлест. Профиль пришивают по периметру саморезами с расстоянием 30 см. Одну сторону оставляют свободной для следующего соединения. Стыки обрабатывают герметиком.

Утепление и отделка гаража

Гараж из металлического профиля внутри утепляют плитами мин. или стекловаты. Толщиной плиты берут не меньше 50 мм. Плиты фиксируют между вертикальными опорами. В качестве чистового материала используют профильный стальной лист.

Внимание! Между наружными стенами и плитами утеплителя прокладывают пленочную пароизоляцию

При желании быстровозводимый гараж своими руками строится менее месяца. Все материалы и расходники есть в свободной продаже. Сделайте проект уникальным, добавьте удобные стеллажи и полки, проведите систему освещения. Как показывает практика, гараж – не только место хранения авто, но и мастерская для умельца.

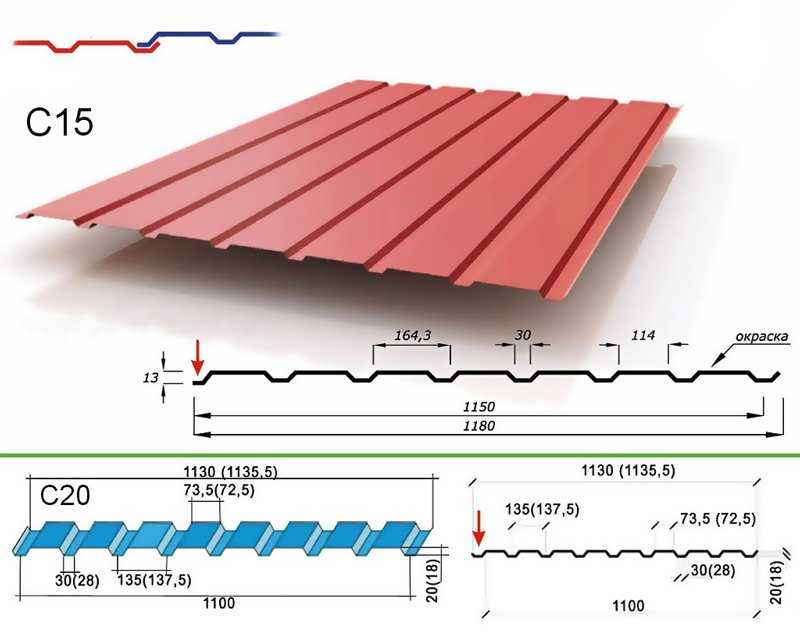

Какой металлопрофиль выбрать для строительства гаража

При выборе металлопрофиля для гаража первым делом смотрите на глубину

При строительстве гаража потребуется металлопрофиль для трёх основных элементов строения:

• стен;
• кровли;
• ворот и калитки.

Толщина полотен может быть разной. Для возведения кровли рекомендован материал соответствующей маркировки, в которой присутствует литера R. Это прочный и дорогостоящий профлист, который в целях удешевления строительства можно заменить на металлопрофиль «НС».

Для того чтобы минимизировать вероятность кражи гаража, заказывают изготовление полотен, длина которых соответствует длине будущей постройки, и укладывают их горизонтально друг над другом с нахлёстом на 1-2 волны. Горизонтальные швы желательно загерметизировать влагостойким силиконовым герметиком. Это предотвратит подтекание влаги в зазоры между листами профнастила.

Но длинные горизонтальные полотна используют нечасто, так как доставка этого материала требует заказа дорогостоящих машин-длинномеров. Чаще всего гаражи из профлиста возводят из вертикально установленных полотен, соответствующих высоте строения. В этом есть свой «плюс»: влага скользит вдоль рёбер металлопрофиля и не затекает на внутренние стены.

Необходимо побеспокоиться и о том, чтобы лёгкое металлическое строение успешно противостояло порывам ветра. С этой целью стены крепят к грунту или бетону с помощью металлических скоб или шпилек.

Утепление и внутренняя облицовка стен

Работы ведутся изнутри помещения. Маты из базальтовой ваты укладывают между элементами каркаса в распор. Если в качестве утеплителя применяется пенопласт, зазоры между листами и стойками заполняются монтажной пеной. Поверх утеплителя натягивают пароизоляционную мембрану (пергамин, полиэтиленовую или полипропиленовую плёнку), закрепляя её степлером.

К сведению: Новое слово в пароизоляции помещений — фольгированные мембраны отражающие тепло внутрь помещения, трёхслойные супердиффузные — сохраняют паропроницаемость при крайней запылённости помещения.

Внутренняя отделка стен гаража решает не столько эстетические задачи, сколько вопросы создания технологически обусловленных условий для хранения транспортного средства. Автомобилю в состоянии покоя противопоказаны температуры ниже 5◦С, ему вреден конденсат и соседство с легковоспламеняющимися материалами.

Поэтому для внутренней отделки гаража рекомендуют гипсокартон и сайдинг, которые легко крепятся саморезами к металлическим элементам каркаса, а места стыков можно заделать отделочными деталями. Гипсокартон целесообразно покрыть силикатными красками, а сайдинг (металлический или пластиковый) имеет заводское декоративное покрытие.

Читайте о том, как утеплить ворота в гараже изнутри — здесь.
А также интересная статья о том, как выбрать покрытие для пола в гараже.

В заключение:

Каркас из профтрубы для гаража — быстро возводимое, надёжное укрытие для вашего автомобиля. Есть желание построить его своими руками — не робейте! Подберите себе напарника и приступайте, пока сезон.

Выбираем материал

Итак, начнем с вопроса, из какой профтрубы сделать гараж. Для сооружения небольшой гаражной конструкции можно использовать трубы сечением 40х40 или 40х20 мм. Нет смысла приобретать другие профили, потому что эти размеры гарантируют высокую прочность и несущую способность возводимой конструкции.

Для облицовки гаража лучше использовать материал с хорошими прочностными характеристиками. Оптимальный вариант – профнастил: для стен подойдет марка МП-35 (с полимерным декоративным покрытием), для крыши НС35 или Н75. Толщина листом не должна быть меньше 0,5 мм.

Каркас гаража из профильной трубы может быть разборного типа или неразборного. В первом случае все крепежные стыки соединяются с помощью болтового соединения. Во втором для крепления применяют электросварку.

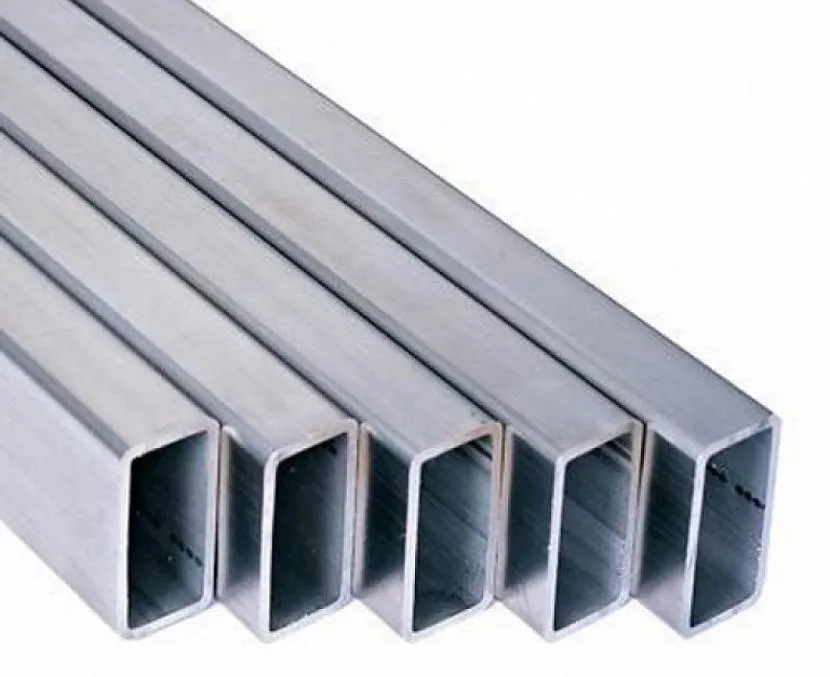

Труба профилированная 40х20 ммИсточник infoyar.ru

Как сварить ворота для гаража из профильной трубы?

Ворота можно приобрести готовые секционные или изготовить самостоятельно распашную конструкцию. Навешиванием ворот занимаются после изготовления каркаса, но до начала работ по обшивке.

Для изготовления каркаса створок обычно используют квадратную трубу 50х50, 60х60 мм. Ребра жесткости изготавливают из труб меньшего сечения – 20х20, 25х25 мм. На каркасы створок наваривают верхние части навесов, на стойку каркаса гаража (на которую будет навешиваться створка) – нижние. Каркас створок обшивают гладким или профилированным стальным листом.

Готовый каркас гаража обшивают профилированным листом – оцинкованным (самый бюджетный вариант) или имеющим, помимо цинкового слоя, цветное защитно-декоративное полимерное покрытие. Второй вариант более эстетичный и долговечный. Профнастил к каркасу из профилированных труб крепят специальными саморезами с резиновыми прокладками.
