Как сделать гараж из трубы

Технология возведения каркасного гаража

Строительство гаража из каркасной трубы своими руками начинается с подготовительных работ. Необходимо очистить отведенный под постройку участок от поверхностной растительности, выкорчевать корни деревьев, при наличии естественного уклона — выровнять площадку.

Далее выполняться разметка здания, для которой потребуется бечевка и арматурные колышки. Прутки арматуры вбиваются по углам здания и соединяются бечевкой, таким образом вы получаете перенесенные на участок контуры стен гаража.

Монтаж столбчатого фундамента под каркасный гараж из профильных труб:

• по предварительно размеченных углам своими руками выкапываются ямы размером 50*50*50 см;
• на дне ям обустраивается уплотняющая подушка из смеси песка и гравия толщиной 20 см;
• нарезаются профильные трубы на отрезки, равные длиной высоте стен гаража, и устанавливаются по центру угловых ям — для придания стойкам устойчивости их необходимо вбить в землю;
• ямы с установленными стойками заливаются бетоном марки М300.

На набор бетоном прочности необходимо 5-7 дней, на протяжении которых вы будете собирать каркас постройки. Составляющие элементы каркаса свариваются отдельно, после чего коробка гаража монтируется на забетонированные стойки.

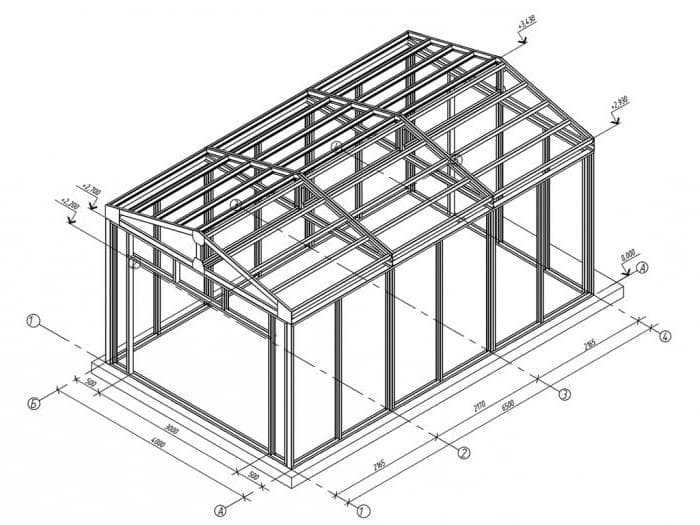

Вам потребуется своими руками подготовить следующие элементы каркаса гаража:

1. Боковые панели — 2 шт. Высота панелей — 2.1 м, ширина — 5.5 м. Шаг между вертикальными поясами панели — 1.37 м, горизонтальный пояс устанавливается на высоте 1,05 см. Для сборки боковых панелей используются трубы сечением 40*25 мм, расход материала — 27 м на одну конструкцию. Укладка труб нижнего пояса выполняется на ребро 25 мм.
2. Задняя панель — 1 шт (расход труб — 17.5 м). Высота панели составляет 2.06 м, ширина — 2.95 м. Нижний пояс панели укладывается на ребро 40 мм. По периметру конструкции трубы необходимо приваривать так, чтобы стык задней и боковых панелей совпадал по плоскостям труб.
3. Рама ворот — 1 шт (расход трубы 40*25 мм — 14.5 м). Размеры передней панели под ворота аналогичны задней стенке гаража. Ворота также можно сделать самостоятельно из профильного каркаса, облицованного профлистом.
4. Промежуточная ферма — 3 шт (расход материала — 17.5 м труб на каждую ферму). В конструкции фермы предусматриваются опорный пластины толщиной 4-5 мм под размещение водосточных коммуникаций. Высота фермы — 50 см, ширина — 295 см.
5. Фронтонные фермы — 2 шт (расход по 8.5 метров труб на каждую). Габаритные размеры конструкции идентичны каркасу промежуточной фермы.

По завершению подготовки всех составляющих элементов выполняется монтаж каркаса на забетонированных стойках. Панели соединяются со стойками посредством сварки либо с помощью болтов. В плане скорости выполнения и надежности сварка предпочтительна.

К боковым панелям привариваются фермы кровли,  поверх которых устанавливаются продольные пояса длиной 5.5 метров из 35-го уголка под фиксацию обшивки. На крышу потребуется 4 продольных пояса распределенных с одинаковым шагом.

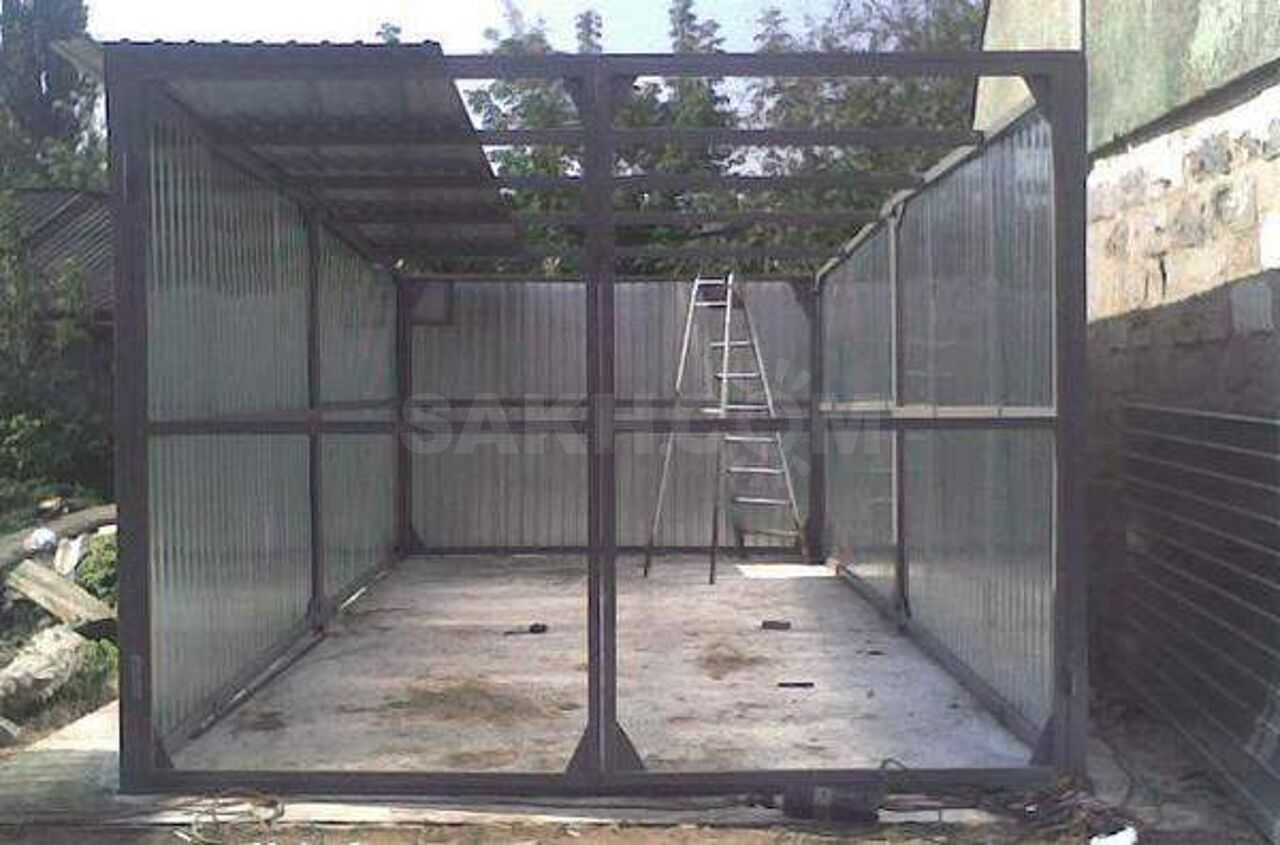

После того как вы своими руками сделали коробку гаража из профильных труб можно приступать к обшивке стен и кровли профнастилом.  Данные работы предельно просты в исполнении — на каркасе из труб профлист устанавливается с помощью саморезов по металлу. Следите за тем, чтобы саморезы входили в профиль строго перпендикулярно.

Сборка каркасного гаража из профиля

Последовательность монтажа стен своими руками:

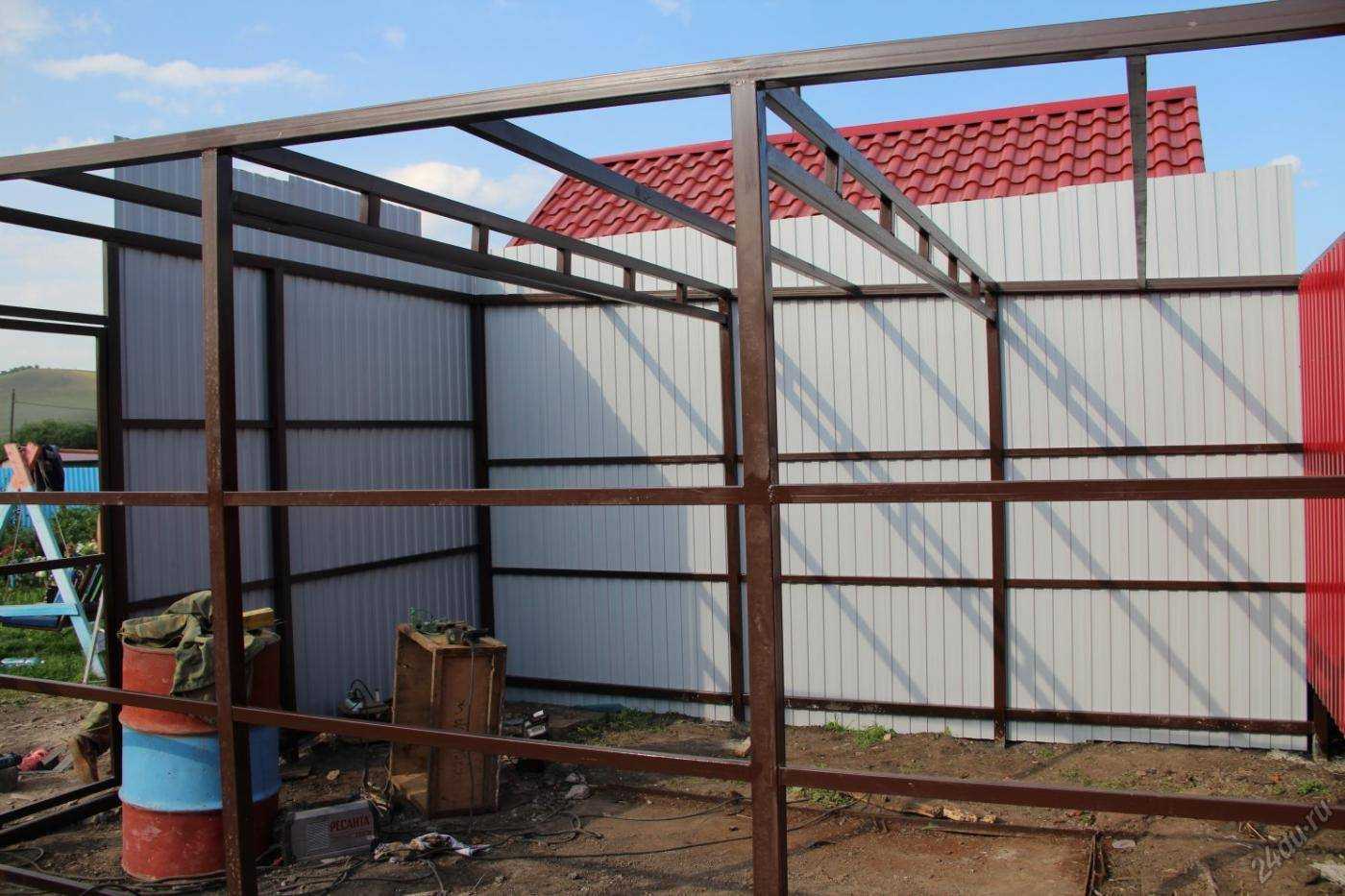

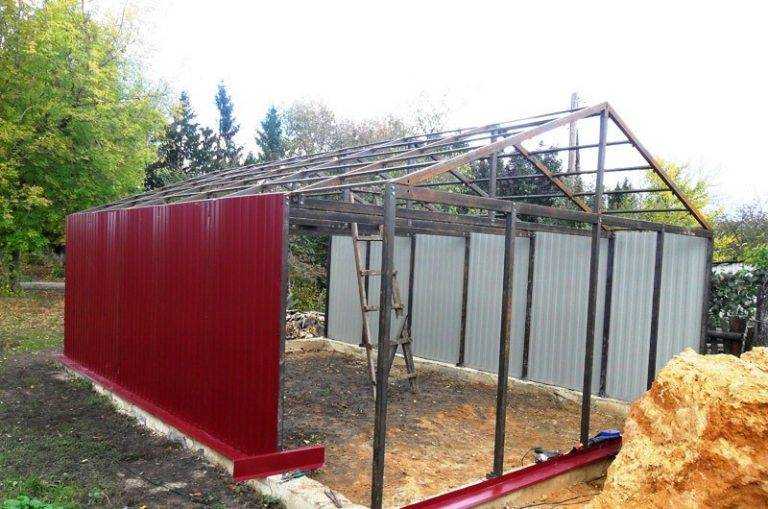

• первый лист профнастила устанавливается на угловой части здания, после чего фиксируется смежная с ним панель — листы выводятся в стык, который изнутри заделывается монтажной пеной;
• по завершению фиксации на поверхности труб профнастила вся площадь облицовки изнутри оклеивается пароизоляционным материалом (Алюформ, Мегаизол и т.д);
• на каркасе внутри гаража фиксируется обрешетка из алюминиевого гипсокартонового профиля с ячейками 50*100 мм;
• внутри ячеек каркаса размещается теплоизоляционный материал — минеральная вата либо экструдированный пенополистирол, утеплитель крепится на стенах с помощью приклеивания;
• поверхность утеплителя оклеивается внутренним слоем пароизоляции, после чего стены гаража обшиваются вагонкой либо произвольным облицовочным материалом.

Потребность в утеплении гаража из профильных труб, построенного своими руками, возникает из-за  малой толщины профлиста и высокой теплопроводности металла — если не выполнить теплоизоляцию при таких стенах зимой в гараже будет держаться минусовая температура. Также без теплоизоляции могут возникать проблемы с конденсатом и обледенением стен.

Если же вы проживаете в теплой местности либо планируете использовать гараж из труб как временную стоянку, эксплуатировать помещение можно сразу же после обшивки профильного каркаса профлистом.

Необходимые трубы и инструменты

Наиболее подходящими конструктивными элементами для каркаса гаража являются профильные изделия, имеющие квадратное сечение. Строительный рынок предлагает также прямоугольные трубы, но сборка с их применением будет немного сложнее. Для стоек гаража выбираются изделия с размером стенки 100 миллиметров. Именно такие профильные трубы характеризуются хорошей прочностью и способны обеспечить высокую устойчивость строения. В качестве ребер жесткости используются менее широкие элементы со стенкой 60 мм.

Собирать конструкцию гаража можно на болтах или при помощи сварки

Кроме труб, для работы необходимы такие инструменты:

• электрическая дрель со сверлами по металлу;
• строительная рулетка (длиной 10 м);
• болгарка с дисками по металлу;
• головки и ключи;
• маркер.

Электродрель необходима для выполнения отверстий на профиле своими руками. При помощи болгарки можно выравнивать и разрезать металлические трубы под каркас. Маркером наносятся метки на материалах. Ключами и головками производятся крепления при окончательной сборке конструкции.

Поскольку при работе с металлом может образовываться мелкая стружка, представляющая опасность для организма человека, особенно для кожи и глаз, то, кроме инструментов, обязательно следует приобрести средства индивидуальной защиты (маску, очки, плотные перчатки)

Особенности устройства крыши каркасного дома из профильных труб

Для таких строений изготавливают одно- или двускатную крышу. Кровельный материал опирается на ферму, изготовленную также из профильных труб.

В качестве кровельного материала может использоваться профлист. Для крыш небольших строений фермы собирают на земле, а затем в готовом виде поднимают на верхнюю обвязку каркаса. Фермы из массивных труб собирают и сваривают в единую конструкцию непосредственно на крыше. Обычно для гаража используют 3-4 фермы.

Внимание! При составлении схемы крыши следует учитывать, что стыкование листов профнастила должно осуществляться на ребрах ферм

Сборка и установка каркаса

Этот этап выполняется после того, как фундамент будет готов. Сборку конструкции рекомендуется сделать своими руками, для этого нужно взять болгарку и ножовку по металлу. Для соединения труб могут потребоваться болты. Прежде чем обшивать каркас, следует выполнить обработку труб специальным составом, обеспечивающим защиту от коррозии. Листы металла необходимо закреплять к основе с помощью болгарки, болтовые соединения подходит лишь в том случае, если планируется последующее перемещение.

Профильные трубы необходимо уложить горизонтально по всему периметру и приварить к сваям фундамента. Далее потребуется закрепление вертикальных конструкций, которое выполняется с помощью уже уложенных горизонтально труб – их необходимо приварить. После этого можно переходить к закреплению трубы по верхней стороне вертикальных стоек. Уже на этом этапе стоит задуматься о том, какой будет установлен вариант крыши: если предпочтение отдано в пользу односкатной модели, то с одной стороны каркас будет чуть ниже. На подготовленный каркас кладут трубы, которые будут выполнять несущую функцию.

Технология возведения каркасного гаража

Сборка каркаса

Когда фундамент готов, можно приступать к возведению конструкции

При этом важно точно придерживаться чертежа. Еще на этапе планирования необходимо определиться со способом крепления профильной трубы друг к другу. Их существует два:

Их существует два:

Болтовое соединение.

Потребуется приобрести уголки с отверстиями для угловых соединений. Некоторые места стыков можно выполнить внахлест, без уголков, просверлив два слоя трубы насквозь. Этот способ соединения более затратен. Необходимо купить: болты, шайбы, гайки и сверла. На сборку уходит больше времени.

Но в случае разборки, переезда или расширения гаража, имеется большая свобода действий.

Требует небольших навыков обращения с сварочным аппаратом. Очень качественные швы не нужны (здесь не важна герметичность), но проплавка металла должна быть хорошей. Из расходных материалов — только электроды. Изделие отличается повышенной прочностью и антивандальными свойствами. Недостатком можно считать кропотливые работы по резке, в случае расширения строения.

Преимущества способа — быстрота и дешевизна. Большинство отдают предпочтение второму виду соединения. Сборка по чертежу начинается с:

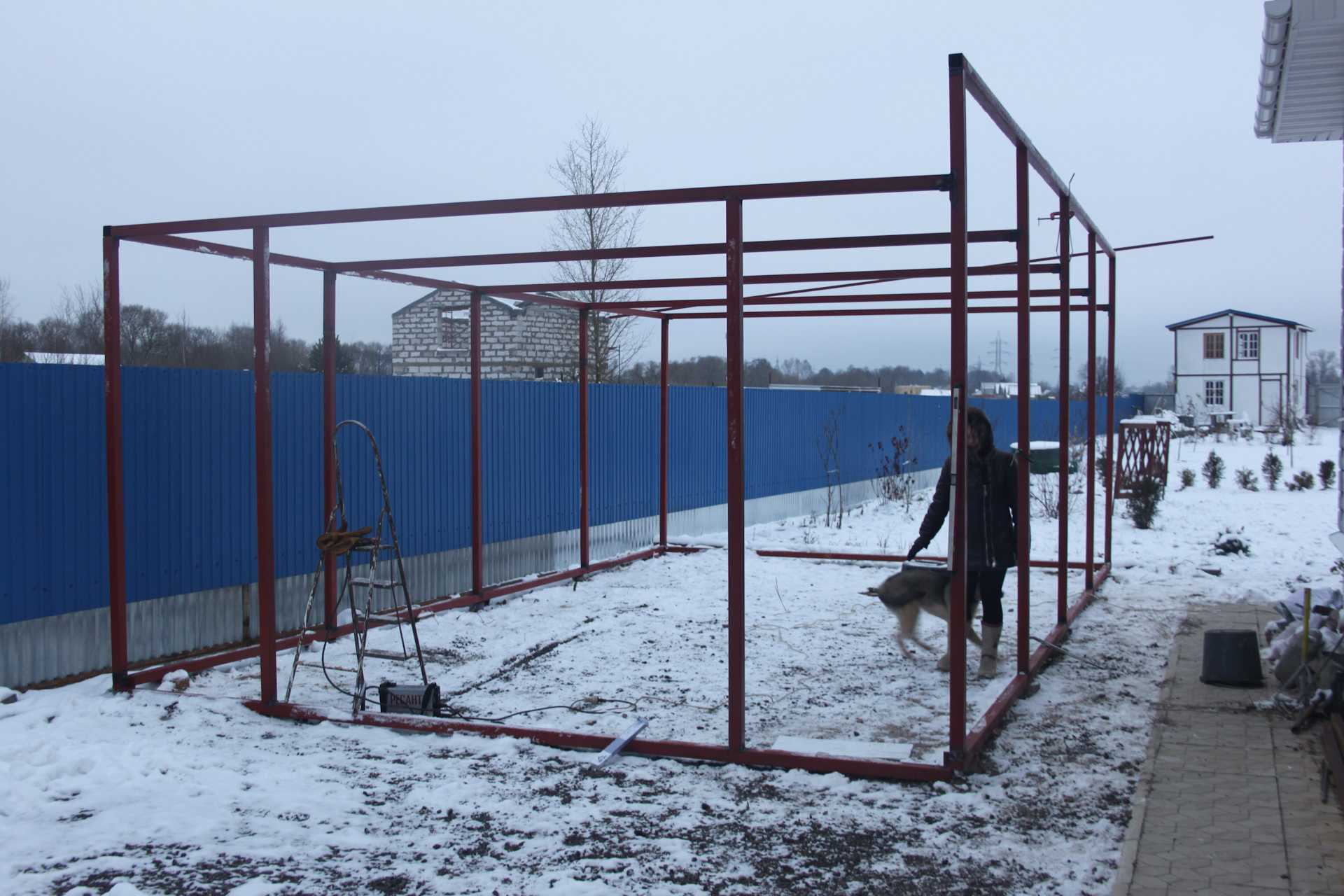

1. Нижнего периметра. Разложив все на земле, выполняются прихватки сваркой. Необходимо убедиться в равномерности диагоналей. Производится обварка стыков по схеме крест на крест.
2. К нижнему периметру привариваются угловые и пролетные несущие опоры, предварительно выставленные по уровню.
3. Верхний периметр собирается на земле, аналогично нижнему, и в готовом виде поднимается на место. Происходит фиксация.
4. В получившуюся коробку добавляются трубы меньшего сечения, согласно чертежу. Швы, выходящие наружу конструкции (на уличную часть), необходимо зачистить болгаркой, чтобы последующая обшивка плотнее прилегала к каркасу.

Двухскатная крыша собирается на земле из ферм. У треугольной конструкции достаточно центральной стойки и нескольких косых перемычек. Фермы, поочередно поднимаются на верх и фиксируются к периметру. Между собой они соединяются трубой 50×20 мм через каждые 1000 мм. Чердачное пространство можно использовать для хранения лыж, санок, и прочих предметов, не загромождая основное помещение. Обшивают гаражи листами металла толщиной в 2,5 мм. Крепить его можно болтами или сваркой. Короткие швы по 20 мм должны проходить равномерно через каждые 250 мм стыка. Это создаст надежное крепление. Часто используют профнастил, который не требует последующей обработки (кроме мест сварки), и имеет широкую цветовую гамму.

Технология строительства гаража

Фундамент

Небольшой вес конструкции облегчает его возведение. Методика обустройства (разметка, выемка грунта, приготовление раствора и так далее) подробно описана на нашем сайте, достаточно поискать по слову «фундамент». Интереснее другое – какой тип основания выбрать?

Ленточный

Чаще всего можно встретить рекомендации именно по такому основанию, с оговоркой – мелкозаглубленный фундамент. Но есть ли смысл этим заниматься? Рытье траншеи, сборка и установка армирующего каркаса (а его еще нужно уметь вязать), работа с раствором, его загрузка и уплотнение, гидроизоляция – все это повышает расходы и увеличивает время на возведение. Причем значительно, так как полное отвердевание искусственного камня по всей глубине займет не меньше 3-х недель.

Варианты фундамента

№1 – выкопав небольшую траншею по периметру, уложить ж/б балки. Такое основание обеспечит требуемую прочность. Время на его возведение и затраты – минимальные. Но есть проблема – как к железобетону крепить металлические профильные стойки?

№2 – то же, только вместо балок использовать брус. Гидроизоляцию сделать несложно. На дно траншеи, после засыпки небольшой «подушки», укладывается, например, пленка п/э (толстая). О долговечности такого фундамента спорить можно долго (ж/д шпалы – свидетельство надежности), но то, что монтаж каркаса значительно упростится – несомненно.

Свайный фундамент

Для гаража – отличный вариант. Вкрутить в грунт винтовые сваи (достаточно сечением 108) можно и в одиночку. Останется лишь наварить оголовки и смонтировать несущую раму из швеллера или профильных реек соответствующих габаритов.

Столбчатый

Можно использовать трубы – металлические или асбестоцементные. Единственное, что придется сделать – установить внутри каждой по 3 – 4 прутка (для придания жесткости) и залить в полости бетонный раствор с наполнителем мелких фракций (щебенка, галька). Для фиксации на таком фундаменте опорной рамы арматурные прутья должны возвышаться над срезом трубы.

Вариант:

Выкопать лунки, подсыпать ПГС, установить металлопрофиль большого сечения, укрепить кирпичным боем и залить раствор.

Каркас гаража

После установки вертикальных стоек они скрепляются горизонтальными рейками (опять-таки, профильными) – поверху, понизу и по центру. Еще на этапе проектирования нужно учесть все нюансы обустройства гаража – расположение подвесных конструкций (полки, шкафчики). В соответствии со схемой устанавливаются дополнительные поперечины, на которых вся «начинка» и будет крепиться.

Если предусмотрена двускатная крыша, то необходимо собрать фермы (треугольной формы). Две крайние + промежуточные (для повышения прочности кровли). Количество последних определяется в зависимости от длины гаража. Данная конструкция, как правило, монтируется на земле, а потом поднимается и крепится на каркасе бокса.

Крепление листов

Ничего сложного в этом нет. Единственное условие – крепеж должен входить в профильные опоры строго перпендикулярно их плоскости. В зависимости от вида листов выбираются саморезы. Для изделий с полимерным покрытием – со специальными шайбами. Особенности фиксации показаны на рисунках.

Утепление

Минвата – вариант не самый лучший. Придется монтировать обрешетку, качественную паро- и гидроизоляцию, причем с обеих сторон, так как такие плиты постепенно накапливают влагу. А профлисты – это металл, и по определению образования конденсата на них не избежать. Кроме того, полезная площадь гаража после такого утепления несколько уменьшится.

Напыляемые материалы. ППУ для методики «своими руками» не подходит, так как необходимо спец/оборудование. Придется приглашать специалистов и платить им.

Наверное, целесообразнее остановить выбор на пеноплексе. Вся обшивка отличается строгой геометрией, поэтому с фиксацией образцов проблем не возникнет.

Чем крепить? Судя по отзывам, основных способов два – силиконовым клеем или монтажной пеной. Такая внутренняя отделка бокса много времени не займет.

Получается, что никаких особых сложностей в процессе строительства бокса из металлопрофиля возникнуть не должно. Если заранее все спланировать, составить чертеж и подготовить инструмент и материалы, то достаточно пары дней, чтобы личный автомобиль обрел крышу над «головой». Успехов, уважаемый читатель!

Закладывание фундамента

Если каркасный автогараж для автомобиля строится на личном участке, другими словами смысл спроектировать его стационарным. Закрепление такой постройки наиболее целесообразно произвести при помощи фундамента для гаража из трубы стальной: из-за него сооружение не будет просаживаться в почву.

Есть пару вариантов подобного основания:

Монолитная плита из железобетона. Прекрасный вариант для тех, у кого есть достаточно средств для ее приобретения. Для фундаментной закладки потребуется несколько таких элементов. В большинстве случаев их доставка выполняется габаритными грузовиками, а установка – строительными кранами. Перед тем, как осуществлять заказ на плиты, проходит подготовка территории под их укладывание. Ее равняют, выкапывают подходящий по размеру котлован, засыпая его гравием и песком. Все это выполняется для хорошей посадки плит железобетона. При этом площадь плит должна превосходить параметры основания каркаса.
Если бюджет под строительство гаража не очень большой, то самым прекрасным решением будет организация армированной монолитной стяжки. Она достаточно хорошо отвечает всем требованиям фундамента под каркасную постройку, к которым относится автомобильный автогараж из трубы стальной

Важное достоинство фундамента такого типа состоит в том, что на его строения потребуется меньше всего денег, если сравнивать с другими вариантами.
Фундамент под каркасный автогараж порой строят с помощью брусчатки. Но без подготовительной стяжки из бетона в данном варианте вряд ли можно обойтись.

Проводя гаражное строительство из НКТ трубы собственными руками, важно приподымать основание над поверхностью земли на 20 см. Это обезопасит внутреннее помещение от заливания его осадочной жидкостью, а его стены – от любого контакта с водой

Плюсы и минусы профнастила

Положительные свойства:

• огнестойкость и отсутствие деформации под воздействием высоких температур;
• негигроскопичность;
• наличие рёбер жёсткости, обеспечивающих прочность и устойчивость к механическому воздействию;
• широкий выбор цветового решения полотен;
• небольшой вес по сравнению с другими популярными строительными и отделочными материалами;
• достаточно долгий срок эксплуатации – до 20 лет;
• экологическая безопасность;
• сравнительно невысокая цена.

Недостатки:

• торцы металлических листов не защищены антикоррозийным составом;
• внешнее покрытие довольно легко повреждается, места царапин и сколов со временем ржавеют;
• под воздействием солнечных лучей теряет насыщенность цвета и через 3-4 года эксплуатации становится более блеклым, возможно выгорание пятнами;
• нагревается под солнцем и передаёт тепло близлежащим элементам конструкции.

Какие необходимы инструменты

Заготовив нужный материал в требуемых объемах, также потребуется обзавестись нужными инструментами:

• Измерительная рулетка. Вся длина лены должна быть не менее десяти метров.
• Электрическую дрель и набор сверл чтобы работать с металлом. Профиль нужно будет оборудовать дырочками.
• Угловая шлифовальная  машинка и набор дисков по металлу. Понадобится для разрезания и выравнивания металлопрофиля для каркаса.
• Маркер. Воспользовавшись его помощью комфортно наносить метки.
• Ключи и головки. Для выполнения завершальной сборки каркаса.

Также не будет ненужным запастись защитными очками, маской и плотными перчатками, которые сберегут глаза и кожу от разлетающейся в рабочий период небольшой стружки.

Плюсы и минусы строительства каркасного гаража из профильной трубы

Почему предпочтение в строительстве отдается именно профтрубам? В отличие от круглых, профильные трубы имеют 4 ребра жесткости, значительно повышающие устойчивость металлоконструкции. Другие преимущества:

• Снижение себестоимости строительства, по сравнению с сооружением конструкции из кирпича, блоков или монолитного армированного бетона. Экономию обеспечивают меньшие затраты на закупку материалов для верхней части конструкции и облегченного фундамента, короткий период строительства и невысокие трудозатраты.
• Возможность вести строительство в любое время года.
• Прочность. При правильном выборе сечения металлопрофиля и его эффективной антикоррозионной обработке такое строение способно выдержать сильные ветровые, снеговые и другие нагрузки.
• Возможность выбора способа соединения элементов металлоконструкции. Если вы планируете в будущем демонтировать и переносить металлоконструкцию на другое место, то рационально применить разъемные соединения – краб-системы на болтах и гайках или другие способы резьбовых соединений. Краб-системы – это специальные хомуты Г-, Т- и крестообразной формы, предназначенные именно для соединения квадратных и прямоугольных труб. Изготавливаются из стального оцинкованного листа. Однако такие хомуты применяют только для труб небольшого сечения – до 40х40 мм. Большую прочность обеспечивают сварные соединения.
• Отсутствие усадки. Обшивку каркаса листовым материалом можно начинать сразу после его установки.

Недостатки металлического строения – необходимость в тщательной антикоррозионной обработке труб и низких теплоизоляционных характеристиках конструкции. Летом в таком гараже будет очень жарко, а зимой – холодно. Проведение теплоизоляционных работ с помощью минваты, пенопласта, пенополистирола исправит ситуацию, но существенно повысит затраты на строительство. Еще одна сложность – необходимость в расчетах сечения профильной трубы для каркаса гаража. Оно зависит от нагрузок, которые будет испытывать строение. Однако для таких небольших построек расчеты можно произвести самостоятельно с использованием онлайн-калькуляторов.

Выбираем конструкцию

Однако бывают ситуации, когда требуется обзавестись разборным сооружением, которое можно перемещать на другое место. В таком случае трубы стыкуют специальными крепежами. Строительные магазины предлагают их в очень широком ассортименте, включая уголки и другие детали. Обязательным является приобретения необходимого количества болтов и гаек, для скрепления отдельных заготовок.

Меньше всего времени уходит на соединение сваркой: однако полученная таким образом конструкция будет исключительно стационарной. При возникновении потребности в демонтаже и транспортировки такого гаража на новое место скорее всего возникнут проблемы.

Сборные конструкции обладают еще одним важным достоинством, заключающимся в возможности расширения площади гаража. Кроме того, навык сварочных работ имеется далеко не у всех. Нужно также определиться с типом гаражных ворот.

Имея на руках готовый чертеж, прописывается план дальнейших мероприятий:

1. Разметить территорию под гараж.
2. Заложить надежный фундамент.
3. Собрать и установить основной профильный каркас.
4. Повесить ворота.
5. Оформить крышу и кровлю.
6. Обшить стены.

Фундамент является обязательным элементом для любой постройки, однако в тех случаях, когда профильный гараж задумывается как динамичный объект, закладкой основания можно пренебречь. Обычно такие сооружения очень легкие, и допускают установку непосредственно на землю. Возводя гараж на приусадебной территории, чаще всего стараются делать его стационарным, что предусматривает также закладку фундамента, согласно всем необходимым технологиям.

Гараж каркасный из металла: достоинства и недостатки

Профильная труба обладает множеством положительных качеств. Одно из которых наличие 4-х ребер жесткости, что увеличивает прочность изделия при небольшой толщины стенки. В отличие от круглого сечения.

Изготовленный гараж из профильной трубы обладает следующими положительными свойствами:

1. Прочность и надежность конструкции. Способность выдерживать увеличенные климатические и механические нагрузки длительное время.
2. Малый вес конструкции. Из-за малой толщины стенки профиля.
3. Стоимость материала. Профтруба доступна для каждого, и окупается за счет продолжительного срока службы.
4. Срок службы. При правильном уходе конструкция простоит долгое время.

1. Из недостатков выделяется один — низкое теплосбережение. Поэтому придется дополнительно тратиться на изоляционные материалы.

Гаражи металлические сборные (разборные): как построить железный гараж своим руками

Все чаще автолюбители останавливают свой выбор на сборно-разборных конструкциях. Гараж металлический сборный удобен тем, что при его установке не требуется автокран или иная спецтехника. Такую работу нетрудно выполнить вдвоем, не прибегая при этом к услугам профессиональных строителей. Это еще больше сокращает расходы и делает такой вариант обустройства стоянки личного автомобиля еще более доступным. Еще одним важным преимуществом сборно-разборного сооружения является возможность оперативного перемещения конструкции, и поэтому ее используют для обустройства временной парковки, либо в тех случаях, когда в перспективе предполагается перенос места установки.

Конструкция такого сооружения достаточно проста: металлический каркас и заполнение листовым прокатом или профнаситилом. Сборка производится из крупных модулей и отдельных деталей. Все элементы конструкции фиксируются между собой болтовыми соединениями. Обязательным условием монтажа сборного гаража металлического своими руками является подготовка площадки и основания.

Учитывая небольшой вес всей конструкции ее можно монтировать на фундаментные блоки, кирпичи, щебеночную или забетонированную площадку. Если в процессе монтажа между металлическими конструкциями и основанием получается щель, то, в зависимости от размера, ее заделывают монтажной пеной, раствором или закладывают кирпичом.

Окончание работы

По завершению работ по монтажу проходит установка подъемных ворот. Очень прекрасным вариантом для данного типа гаражей являются секционные изделия: как и для ролетных, для них не понадобится внушительное пространство для настоящего функционирования. Что же касается распахивающихся конструкций, то установить их легче всего. Благодаря этому, если дает возможность место во дворе, можно оборудовать собственный автогараж этим воротами.

По окончанию отделки стен проходит кладка материала для кровли

При этом важно не забыть про выпуск крыши за пределы стен гаража, что сбережет их от промокания. На этом же шаге выполняется монтаж отливов и емкостей для сбора атмосферных осадков

Как сварить ворота для гаража из профильной трубы?

Ворота можно приобрести готовые секционные или изготовить самостоятельно распашную конструкцию. Навешиванием ворот занимаются после изготовления каркаса, но до начала работ по обшивке.

Для изготовления каркаса створок обычно используют квадратную трубу 50х50, 60х60 мм. Ребра жесткости изготавливают из труб меньшего сечения – 20х20, 25х25 мм. На каркасы створок наваривают верхние части навесов, на стойку каркаса гаража (на которую будет навешиваться створка) – нижние. Каркас створок обшивают гладким или профилированным стальным листом.

Готовый каркас гаража обшивают профилированным листом – оцинкованным (самый бюджетный вариант) или имеющим, помимо цинкового слоя, цветное защитно-декоративное полимерное покрытие. Второй вариант более эстетичный и долговечный. Профнастил к каркасу из профилированных труб крепят специальными саморезами с резиновыми прокладками.
