Генератор водорода для отопления своими руками - пошаговая инструкция со схемами и видео

Опасность водородного топлива

В рассмотренных выше недостатках упоминалась опасность использования водородного топлива для двигателя. Это самый большой недостаток новой технологии.

В сочетании с окислителем (кислородом) повышается риск воспламенения или даже взрыва водорода. Исследования показали, что 1/10 энергии, необходимой для воспламенения бензиновой смеси, достаточно для воспламенения H2. Другими словами, статической искры достаточно, чтобы воспламенить водород.

Другая опасность заключается в невидимости водородного пламени. При горении вещества огонь практически не виден, что усложняет процесс борьбы с ним. Кроме того, чрезмерное количество H2 приводит к удушью.

Опасность в том, что распознать этот газ крайне сложно, ведь он не имеет запаха и совершенно невидим для человеческого глаза.

Кроме того, жидкий Н2 имеет низкую температуру, поэтому в случае утечки с открытыми частями тела высок риск сильного обморожения. Этот газ размещается в специальных хранилищах.

Из вышесказанного напрашивается вывод, что водородный двигатель опасен и использовать его крайне рискованно.

На самом деле газообразный водород имеет малый вес и рассеется в воздухе, если произойдет утечка. Это означает, что риск воспламенения минимален.

При удушье такая ситуация возможна, но только в закрытом помещении. В остальном утечка водородного топлива не представляет опасности для жизни. В качестве обоснования стоит отметить, что выхлопные газы двигателей внутреннего сгорания (а именно угарный газ) также имеют смертельную опасность.

Как сделать водородное отопление своими руками

Сделать отопление на водороде своими руками сможет любой мастер, которому доступны умения работать с металлом.

Для формирования устройства потребуется следующий набор материалов:

лист нержавейки параметрами 50х50 см;
болты 6х150, оснащенные шайбами и гайками;
фильтровальный элемент проточной очистки – пригодится от старой стиральной машинки;
прозрачная полая трубка длиной 10 м, к примеру, от водяного уровня;
обычный пищевой пластиковый контейнер на 1,5 литра с прочной герметичной крышкой;
набор штуцеров с «елочкой» с диаметром отверстия в 8 мм;
болгарка для резки;
дрель;
герметик силиконовый.

Чтобы сделать печь на водороде, подойдет сталь 03Х16Н1, а вместо воды можно взять щелочной раствор, который создаст агрессивную среду для прохождения тока, при этом продлит длительность эксплуатации стальных листов.

Как сделать отопление дома водородом самостоятельно:

Металлический лист уложить на ровный стол, нарезать на 16 равных частей. Получаются прямоугольники для будущей горелки. Теперь отрезать у всех 16 прямоугольников один угол – это нужно для последующего соединения деталей.
С обратной стороны каждого элемента высверлить отверстие для болта. Из всех 16 листов 8 будет анодами, а 8 катодами. Аноды и катоды нужны для прохождения электрического тока через детали с разной полярностью, это обеспечивает разложение щелочи или дистиллята на водород и кислород.
Теперь в пластиковый контейнер выложить пластины, учитывая полярность, чередуя плюс и минус. Изолятором пластин послужит прозрачная трубка, которую нужно нарезать на кольца, а потом полосками толщиной в 1 мм.

Металлические пластины фиксируются между собой шайбами таким образом – сначала шайба надевается на ножку болта, затем надевается пластина. После пластины нужно надеть на болт 3 шайбы, потом снова пластину. Таким способом навешивается 8 пластин на анод и 8 пластин на катод.

Теперь нужно выяснить точку упора для болта в пищевом контейнере, в этом месте просверлить отверстие. Если болты в емкость не входят, то ножка болта обрезается до нужной длины. После этого болты продеть в дырки, надеть на ножки шайбы и для герметичности зажать конструкцию гайками. Крышку емкости оснастить отверстием для штуцера, вставить элемент в дырку и для герметичности промазать зону стыка герметиком. Теперь продуть штуцер. И если через крышку выходит воздух, то придется герметизировать крышку по всему периметру.

Тестируется генератор подключением любого источника тока с наполнением емкости водой. На штуцер надевается шланг, второй конец которого погружен в емкость. Если в жидкости образуются воздушные пузыри, то схема работает, если нет, нужно проверить мощность подачи тока. Бывает, что в воде пузырьков воздуха не образуется, но в электролизере они появляются обязательно.

Для обеспечения нужного количества тепловой энергии необходимо увеличить выработку и выход газа повышением напряжения в электролите. В воду залить щелочь, например, гидроксид натрия, который есть в средстве для прочистки труб «Крот». Снова подключить источник подачи тока и проверить мощность электролизера.

Самый последний этап – присоединение горелки к трубопроводу магистрали отопления. Это может быть теплый пол, плинтусная разводка. Стыки следует герметизировать силиконом и можно запускать оборудование в работу.

Принцип работы

Водород может использоваться для обогрева домов или в качестве топлива для автотранспорта. В первом случае можно добиться хорошего КПД благодаря высокому показателю теплопроводности вещества. Во время реакции окисления один атомами кислорода соединятся с двумя водородными, что приводит к образованию воды. Одновременно выделяется примерно в 3 раза больше тепла в сравнении со сжиганием природного газа.

Среди всех известных сегодня науке источников энергии, именно это вещество следует считать наиболее перспективным — мировой океан планеты дна две третьих состоит из этого вещества, а во Вселенной по распространению конкуренцию водороду может составить лишь гелий. таким образом, двигатель, работающий на этом топливе, можно считать лучшим.

Однако есть довольно серьезная проблема — для получения чистого водорода необходимо расщеплять воду, а это не самый простой процесс. Сегодня ученые считают, что проще всего для расщепления молекул воды использовать электролиз. Этот процесс известен каждому человеку со школьного курса физики: напряжение с высоким электрическим потенциалом буквально разрывает молекулы воды на составляющие элементы.

В результате образуется газ, имеющий формулу HHO с показателем теплотворной способности в 121 МДж/кг. Он был назван в честь физика Ю. Брауна и при горении не выделяет никаких вредных веществ. Особенность вещества заключается в том, что для его применения можно использовать те же емкости, которые сегодня применяются в качестве котлов для метана либо пропана. Однако необходимо предпринять дополнительные меры безопасности, так как газ Брауна является сильной гремучей смесью.

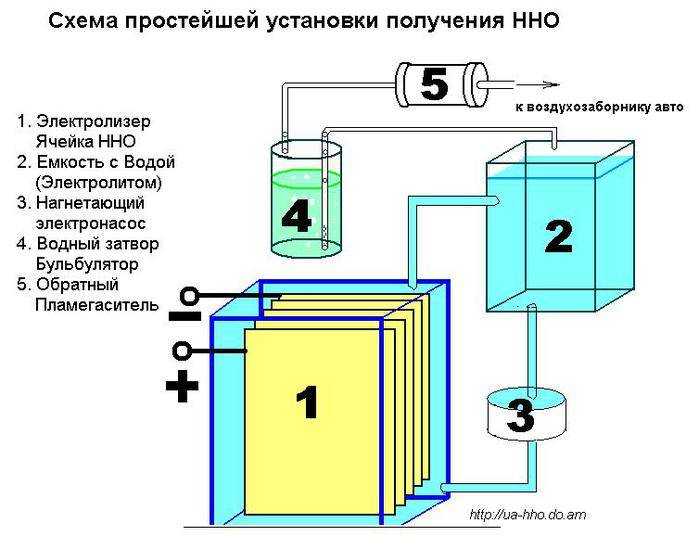

Водородный генератор для автомобиля состоит из двух основных элементов:

электролизера.
резеэвуара.

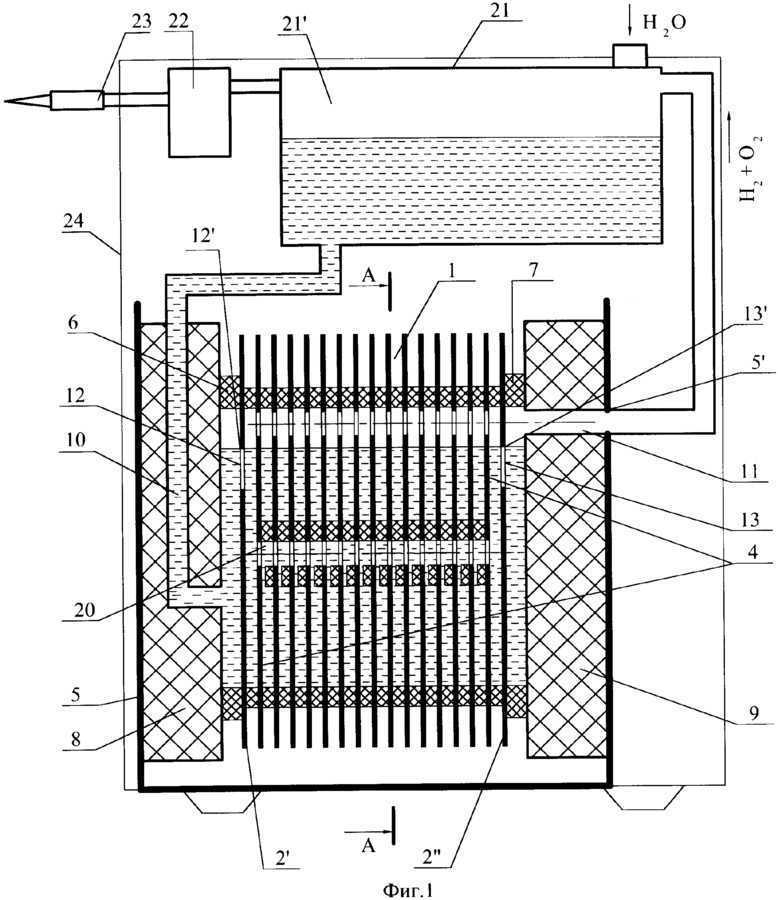

В герметичной емкости устройства располагаются пары электродных пластин, а сама она оснащается патрубком для выхода газа, клеммами, защитным клапаном, водяным затвором и горловиной для заливки воды. Такая конструкция позволяет устранить процесс распространения обратного горения газа Брауна и добиться горения водорода только на выходе из горелки.

Но использование классического гидролизера является нерентабельным, так как предполагает значительный расход электрической энергии. Однако выход из сложившейся ситуации был найден — токи определенной частоты. В результате молекулы воды входят в резонанс с электроимпульсами и расщепляются на составляющие. Собрав такое устройство можно получать топливо из воды своими руками.

Что такое электролизер, его характеристики и применение

Так называют устройство для одноименного электрохимического процесса, которому требуется внешний источник питания. Конструктивно это аппарат представляет собой заполненную электролитом ванну, в которую помещены два или более электродов.

Основная характеристика подобных устройств – производительность, часто это параметр указывается в наименовании модели, например, в стационарных электролизных установках СЭУ-10, СЭУ-20, СЭУ-40, МБЭ-125 (мембранные блочные электролизеры) и т.д. В данных случаях цифры указывают на выработку водорода (м3/ч).

Промышленная стационарная электролизная установка, вырабатывающая 40 м3 водорода в час (СЭУ-40)

Что касается остальных характеристик, то они зависят от конкретного типа устройства и сферы применения, например, когда осуществляется электролиз воды, на КПД установки влияют следующие параметры:

Уровень напряжения (минимального электродного потенциала), оно должно быть от 1,8 до 2 вольт, меньшее значение «не запустит» процесс, а большее приводит к чрезмерному расходу энергии, идущей на нагрев электролита. Если в качестве источника используется блок питания, например, на 14 вольт имеет смысл разделить емкость ванны пластинами на 7 ячеек, в соответствии с рисунком 2. Рис 2. Расположение пластин в ванне электролизера

Таким образом, подавая на выходы 14 вольт, мы получим 2 вольта на каждой ячейке, при этом на пластинах с каждой стороны будут разные потенциалы. Электролизеры, где используется подобная система подключения пластин, называются сухими.

Расстояние между пластинами (между катодным и анодным пространством), чем оно меньше, тем меньше будет сопротивление и, следовательно, больший ток пройдет через раствор электролита, что приведет к увеличению выработки газа.
Размеры пластины (имеется в виду площадь электродов), прямо пропорциональны току, идущему через электролит, а значит, также оказывают влияние на производительность.
Концентрация электролита и его тепловой баланс.
Характеристики материала, используемого для изготовления электродов (золото – идеальный материал, но слишком дорогой, поэтому в самодельных схемах используется нержавейка).
Применение катализаторов процесса и т.д.

Как уже упоминалось выше, установки данного типа могут использоваться как генератор водорода, для получения хлора, алюминия или других веществ. Они также применяются в качестве устройств, при помощи которых осуществляется очистка и обеззараживание воды (УПЭВ, VGE), а также проводится сравнительный анализ ее качества (Tesp 001).

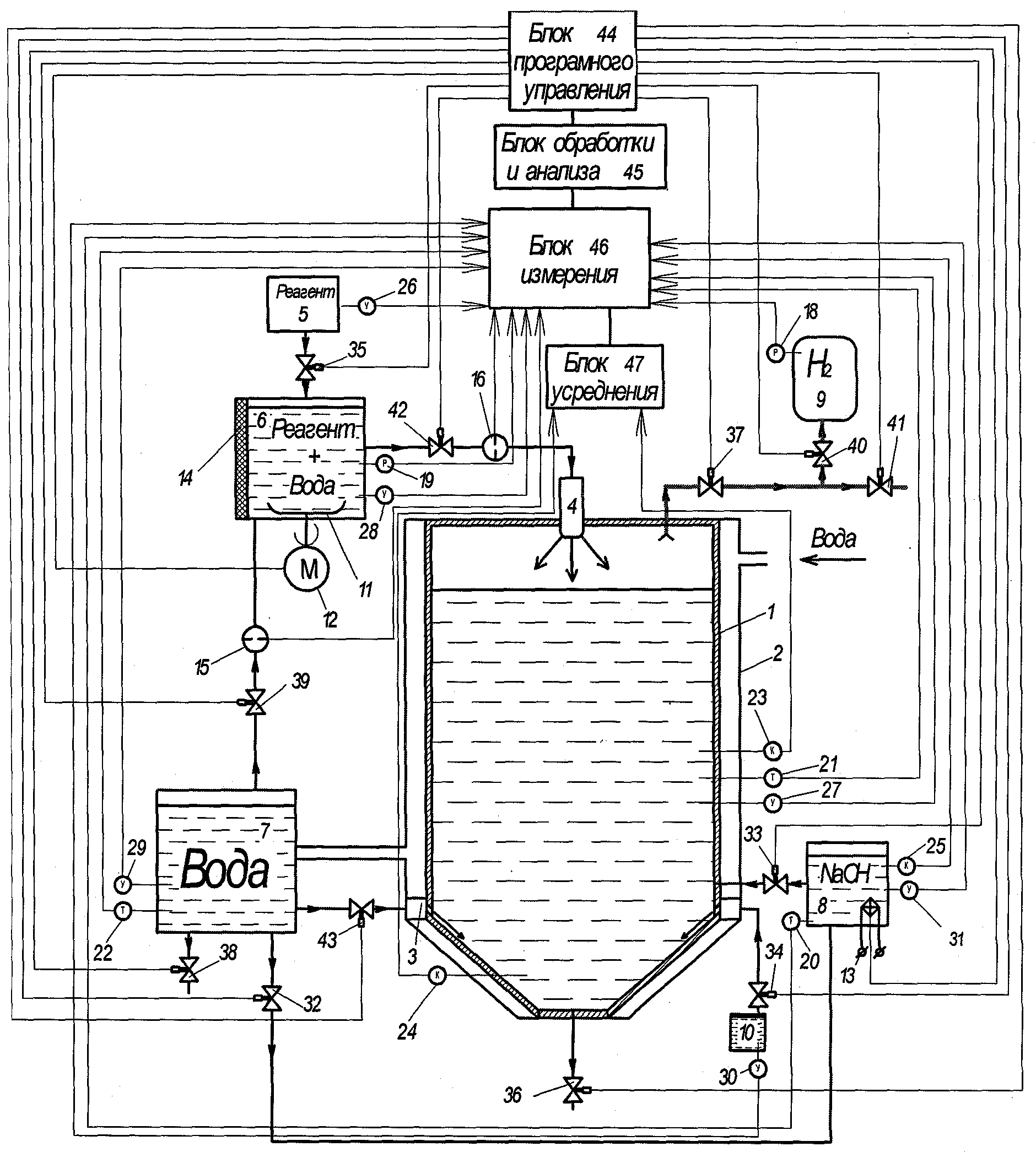

А) Установка прямого электролиза воды (УПЭВ); Б) анализатор качества воды Tesp 001

Нас, прежде всего, интересуют устройства, производящие газ Брауна (водород с кислородом), поскольку именно эта смесь имеет все перспективы для использования в качестве альтернативного энергоносителя или добавок к топливу. Их мы рассмотрим чуть позже, а пока перейдем к конструкции и принципу работы простейшего электролизера, расщепляющего воду на водород и кислород.

Преимущества генератора

Генератор для получения газа Брауна имеет довольно простое устройство и понятный принцип действия. Несмотря на это, его использование даёт ряд весомых преимуществ:

Вода, необходимая для его работы, доступна практически в неограниченном объёме.
Выработка газа является безотходной. Образующийся в процессе электролиза конденсат превращается в жидкость, которая служит сырьём для образования новой порции топлива.
Выделяющийся пар увлажняет воздух в помещении.
При распаде воды не образуется веществ, негативно влияющих на самочувствие человека.

Прибор, генерирующий газ из воды, используют не только в домашних отопительных системах. Его успешно применяют для получения водородного автомобильного топлива и для сварки металла. Некоторые западноевропейские предприятия, внедрившие на своём производстве такие устройства, смогли отказаться от фильтров и систем очищения воздуха, поскольку процесс плавления и сварки металлов стал более безопасным и экологичным.

Единственным существенным недостатком выработки газа Брауна являются высокие энергозатраты. Количество затраченной электроэнергии в разы превышает объём получаемого тепла. В настоящее время специалисты ведут работы по снижению затрат и повышению КПД генерирующего прибора.

Принцип работы генератора

Как энергоноситель водород действительно не имеет себе равных, а запасы его практически неисчерпаемы. Как мы уже сказали, при сжигании он выделяет огромное количество тепловой энергии, несравнимо большее, нежели любое углеводородное топливо. Вместо вредных соединений, выбрасываемых в атмосферу при использовании природного газа, при горении водорода образуется обычная вода в виде пара. Одна беда: данный химический элемент не встречается в природе в свободном виде, только в соединении с другими веществами.

Одно из таких соединений – обычная вода, представляющая собой полностью окисленный водород. Над ее расщеплением на составные элементы работали многие ученые в течение долгих лет. Нельзя сказать, что безрезультатно, ведь техническое решение по разделению воды все же было найдено. Его суть – в химической реакции электролиза, в результате которой происходит расщепление воды на кислород и водород, полученную смесь назвали гремучим газом или газом Брауна. Ниже показана схема водородного генератора (электролизера), работающего на электричестве:

Электролизеры производятся серийно и предназначены для газопламенных (сварочных) работ. Ток определенной силы и частоты подается на группы металлических пластин, погруженных в воду. В результате протекающей реакции электролиза выделяются кислород и водород вперемешку с водяным паром. Для его отделения газы пропускаются через сепаратор, после чего подаются на горелку. Дабы избежать обратного удара и взрыва, на подаче устанавливается клапан, пропускающий горючее только в одну сторону.

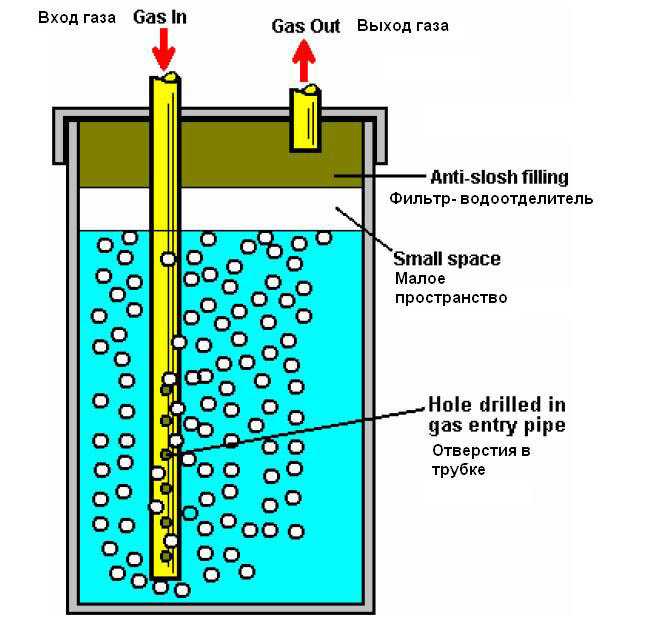

Для контроля за уровнем воды и своевременной подпитки конструкцией предусмотрен специальный датчик, по сигналу которого производится ее впрыск в рабочее пространство электролизера. За превышением давления внутри сосуда следит аварийный выключатель и сбросной клапан. Обслуживание водородного генератора заключается в периодическом добавлении воды, и на этом все.

Преимущества и недостатки

Водородная технология в сравнении с другими видами термического соединения металлов выигрывает по многим позициям:

эффективности;
безопасности;
экологичности.

Компактные аппараты удобны для соединения многих материалов:

углеродистых, низколегированных и сталей;
стекла;
литейного чугуна;
некоторых цветных сплавов;
стекла;
керамики;
композитных материалов.

Сварочный процесс не связан с частой зарядкой оборудования, экономится много времени. На генерацию газа уходит не более 5 минут. При небольших габаритах у аппаратов большая рабочая мощность. В отличие от ацетиленовой сварки водородная не загрязняет атмосферу продуктами горения, парами азота. Оборудование отличается пожаробезопасностью, у конструкции риски возгорания, взрывов минимальные. В процессе работы швы не окисляются.

Несколько слов о недостатках водородных аппаратов:

область применения ограничена размерами сопла, маленькой горелкой сваривают только тонкостенные детали;
при работе с некоторыми цветными металлами не избежать пористости, прочность соединения снижается;
пламя сложно регулировать «на глазок», факел невидим невооруженным глазом.

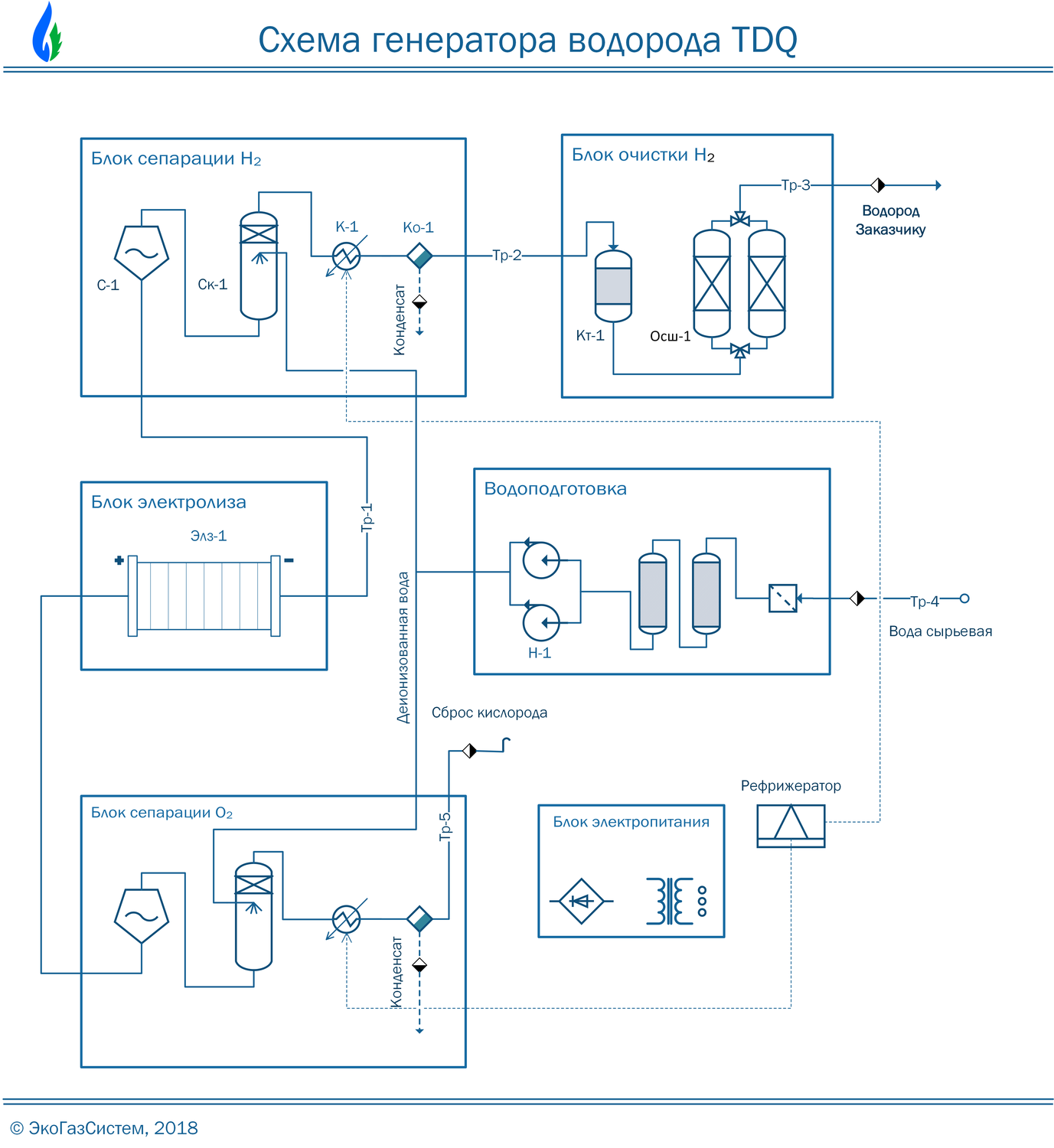

Генератор промышленного изготовления

На уровне промышленного производства технологии изготовления водородных генераторов бытового назначения постепенно осваиваются и развиваются. Как правило, выпускаются энергетические станции домашнего применения, мощность которых не превышает 1 кВт.

Такой аппарат рассчитан на выработку водородного топлива в режиме постоянного функционирования не более чем в течение 8 часов. Главное их предназначение – энергоснабжение отопительных систем.

Также разрабатываются и производятся установки под эксплуатацию в составе кондоминиумов. Это уже более мощные конструкции (5-7 кВт), назначение которых не только энергетика отопительных систем, но также выработка электричества. Такой комбинированный вариант быстро набирает популярность в западных странах и в Японии.

Комбинированные водородные генераторы характеризуются как системы с высоким КПД и небольшим выбросом углекислого газа.

Пример реально действующей промышленно изготовленной станции мощностью до 5 кВт. Подобные установки в перспективе планируется делать под оснащение коттеджей и кондоминиумов

Российская промышленность тоже начала заниматься этим перспективным видом добычи топлива. В частности, «Норильский никель» осваивает технологии производства водородных установок, в том числе бытовых.

Планируется использовать самые разные типы топливных элементов в процессе разработки и производства:

протонно-обменные мембранные;
ортофосфорно-кислотные;
протонно-обменные метанольные;
щелочные;
твердотельные оксидные.

Между тем процесс электролиза является обратимым. Этот факт говорит о том, что есть возможность получать уже нагретую воду без сжигания водорода.

Кажется, это очередная идея, ухватившись за которую можно запускать новый виток страстей, связанных с бесплатной добычей топлива для домашнего котла.

Термоэлектрогенераторы

Электростанции с генераторами, построенными по принципу Пельтье – достаточно интересный вариант.

Физик Пельтье обнаружил эффект, который сводится к тому, что при пропускании электроэнергии через проводники, состоящие из двух разнородных материалов, на одном из контактов происходит поглощение тепла, а на втором – выделение.

Причем эффект этот обратный – если с одной стороны проводник разогревать, а со второй – охлаждать, то в нем будет образовываться электроэнергия.

Именно обратный эффект используется в электростанциях на дровах. При сгорании они разогревают одну половину пластины (она и является термоэлектрогенератором), состоящую их кубиков, сделанных из разных металлов, а вторая же ее часть – охлаждается (для чего используются теплообменники), в результате чего на выводах пластины появляется электроэнергия.

Но есть у такого генератора несколько нюансов. Один из них – параметры выделяемой энергии напрямую зависят от разницы температуры на концах пластины, поэтому для их выравнивания и стабилизации необходимо использование регулятора напряжения.

Второй нюанс заключается в том, что выделяемая энергия – лишь побочный эффект, большая часть энергии при сгорании дров просто преобразуется в тепло. Из-за этого КПД такого типа станции не очень высокая.

К достоинствам электростанций с термоэлектрогенераторами относятся:

Длительный срок службы (нет подвижных частей);
Одновременно вырабатывается не только энергия, но и тепло, которое можно использоваться для обогрева или приготовления пищи;
Бесшумность работы.

Электростанции на дровах, использующие принцип Пельтье, — достаточно распространенный вариант, и выпускаются как портативные устройства, которые способны лишь выделить электроэнергии для зарядки маломощных потребителей (телефона, фонаря), так и промышленные, способные запитать мощные агрегаты.

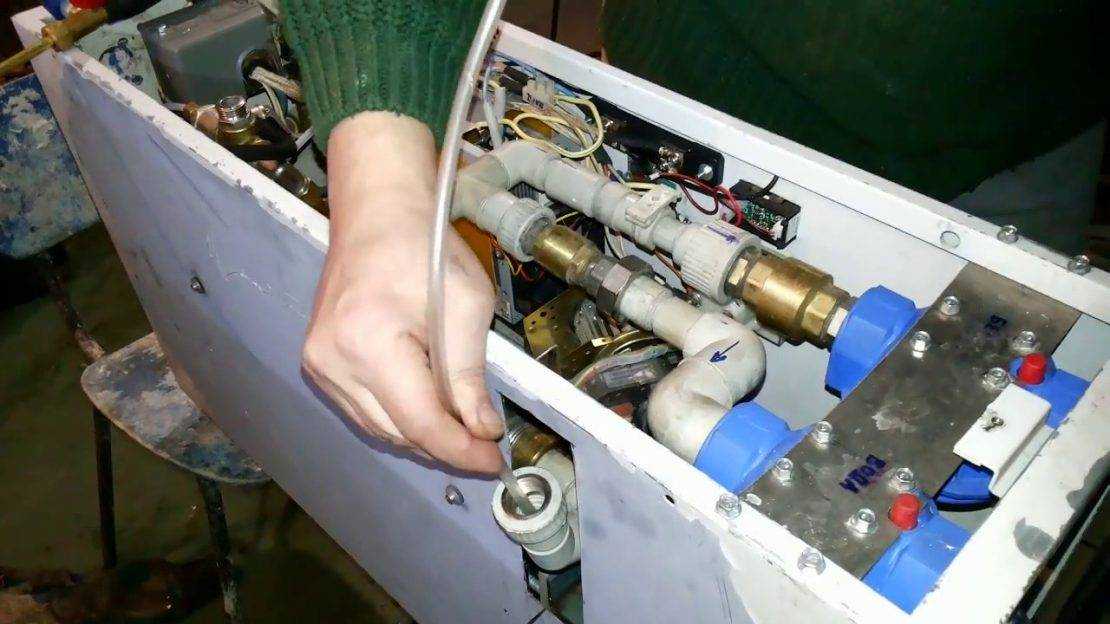

Как собрать генератор водорода собственноручно

Зачастую котел, работающий на водороде, используется для обогрева полов. Эти системы в наше время встречаются самой разной мощности. Мощность котлов бывает самая разная, начиная от 27Вт и до бесконечности. Можно взять один очень мощный котел для обогрева сразу всего дома, а можно несколько небольших. Устанавливаются они своими силами, но, как сделать водородный генератор своими руками? Прежде чем начать сооружать топливную ячейку необходимо иметь под руками следующие инструменты:

ножовку по металлу;
дрель с набором свёрл;
набор гаечных ключей;
плоская и шлицевая отвёртки;
угловая шлифмашина («болгарка») с установленным кругом для резки металла;
мультиметр и расходомер;
линейка;
маркер.

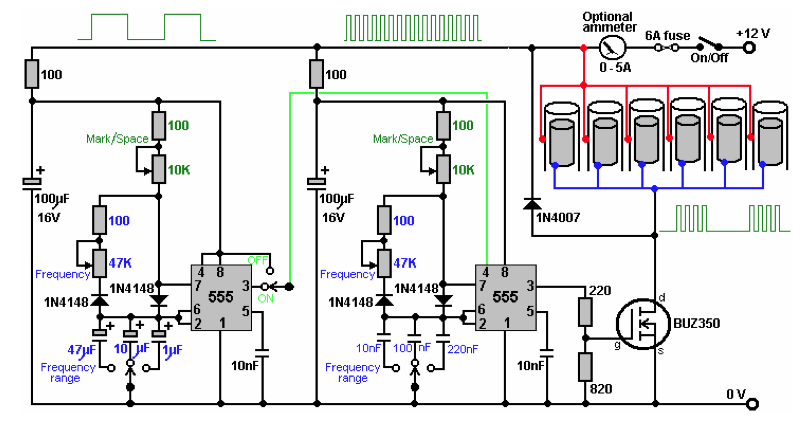

Более того, если вы решите самостоятельно заниматься сооружением ШИМ-генератора, то для его настройки понадобятся осциллограф и частотомер.

Для того чтобы изготовить водородный генератор для отопления частного дома рассмотрим абсолютно «сухую» схему электролизера с применением электродов из пластин нержавеющей стали.

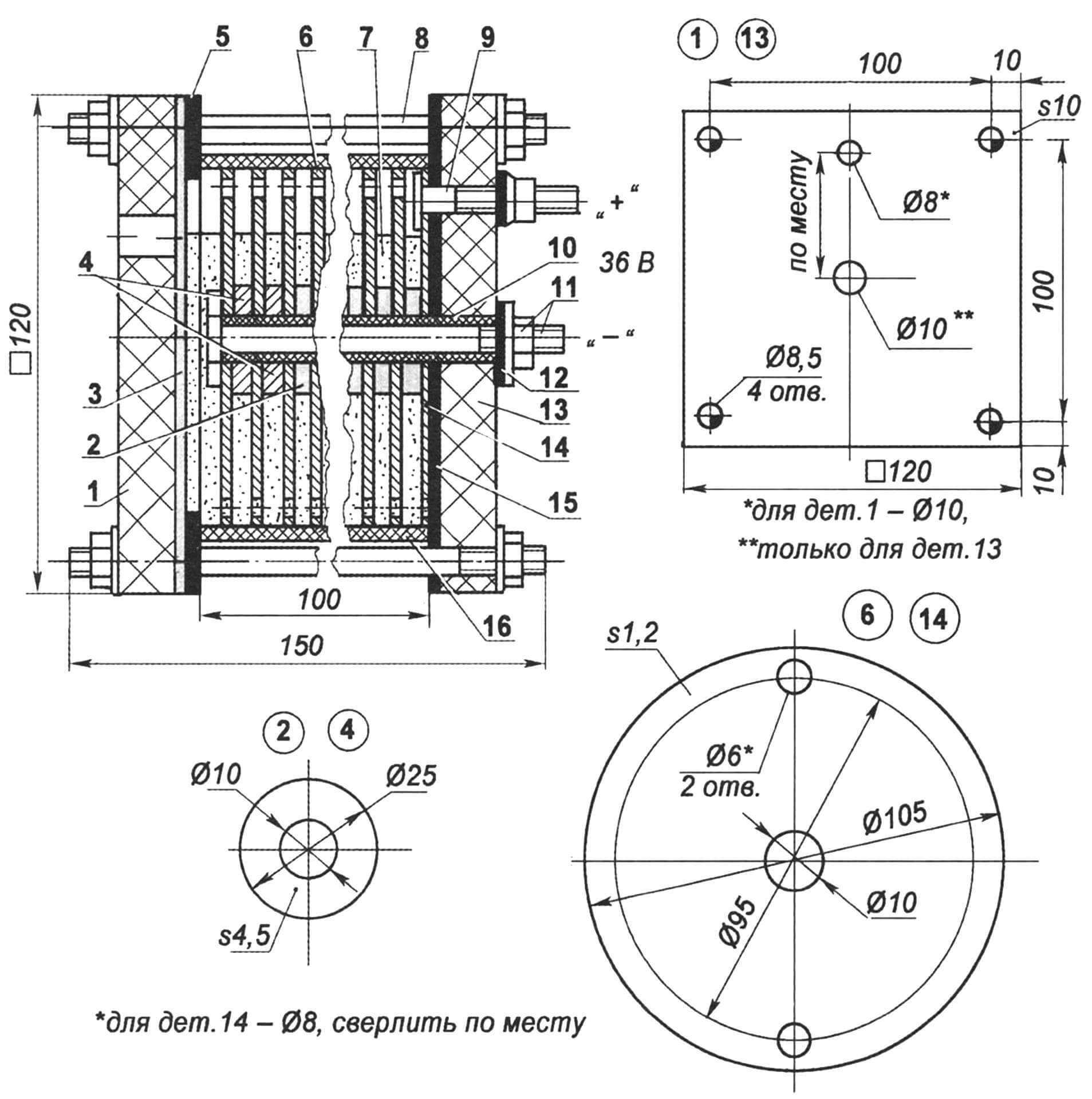

Представленная ниже инструкция показывает процесс конструирования водородного генератора:

Сооружение корпуса топливной ячейки. Роль боковых стенок каркаса играют пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Стоит заметить, что он размеров агрегата напрямую зависит его производительность, но и затраты на получение ННО будут намного выше. Для сооружения топливной ячейки оптимальными являются габариты от 150×150 мм до 250×250 мм. В каждой из платин сверлятся отверстия под входной и выходной штуцера для воды. Кроме этого, необходимо сверление в боковой стенке для выхода газа и четыре отверстия по углам для того чтобы соединить элементы реактора между собой. С помощью болгарки из листа нержавейки марки 316L, вырезают пластины электродов. Они по размеру должны быть меньше стенок на 10-20 мм. Более того, при изготовлении каждой детали, в одном из углов необходимо оставлять небольшую контактную площадку. Это необходимо для того чтобы соединить отрицательные и положительные электроды в группы перед их подключением к питанию. Для получения необходимого количества ННО, нержавейку необходимо обработать мелкой наждачной бумагой с двух сторон. В каждой пластине сверлятся два отверстия: сверлом чей диаметр должен быть 6-7 мм – для подачи в пространство между электродами воды и диаметром 8-10 мм – для отвода газа Брауна. Точки сверления рассчитывают с учетом мест монтажа соответствующих подводящих и выходного патрубков. Приступают к сборке генератора. Для этого в оргалитовые стенки монтируют штуцеры служащие для подачи воды и отбора газа. Места их присоединений тщательнейшим образом герметизируют автомобильным или сантехническим герметиком. После этого одну из прозрачных корпусных деталей устанавливают на шпильки, после этого укладывают электроды

Укладка электродов должна начинаться с уплотнительного кольца Обратите внимание: плоскость электродов должна быть абсолютно ровной, в противном случае элементы с разноименными зарядами будут касаться, что вызовет короткое замыкание! Пластины нержавейки отделяют от боковых поверхностей реактора с помощью уплотнительных колец, изготовленных из силикона, паронита или других материалов

Важно чтобы он был не толще 1 мм Подобные детали используют как дистанционные прокладки между пластинами. В процессе укладки следят, чтобы контактные площадки разноименных электродов были сгруппированы по разные стороны генератора

После того как уложена последняя пластина устанавливают уплотнительное кольцо, после чего генератор закрывается второй оргалитовой стенкой, а саму конструкцию соединяют с помощью гаек и шайб

Делая эту работу, внимательно следите за равномерностью затяжки и отсутствием перекосов между пластинами. С помощью полиэтиленовых шлангов генератор подключается к емкости с водой и бабблеру. Контактные площадки электродов соединяются между собой любым методом, после чего к ним подводят провода питания. На топливную ячейку подается напряжение от ШИМ-генератора, после чего приступают к настройке и регулировке аппарата по максимальному выходу газа ННО.

Для того чтобы получить газ Брауна в необходимом количестве которое будет достаточным для приготовления пищи и отопления, устанавливают несколько генераторов водорода которые работают параллельно.

Отопление на водороде

Водород #8211 один из источников отопления дома

В средневековье известным ученым Парацельсом в ходе опытов был замечен такой процесс, как выделение пузырьков воздуха при взаимодействии железа и серной кислоты. Однако это был не воздух, а водород. Это легкий газ, который не имеет ни цвета, ни запаха. А если он смешивается с кислородом, то газ является взрывоопасным. Сегодня отопление на водороде своими руками – это распространенное явление. Ведь водород можно получить в любом количестве, где есть вода и электричество.

Под действием электролиза молекулы воды делятся на кислород и водород. Последний обладает массой уникальных свойств. В жидком состоянии при температуре -250 градусов Цельсия это наиболее легкая жидкость, а в твердом состоянии – самое легкое вещество. Атомы водорода являются самыми маленькими. А при смешивании с атмосферным воздухом водород превращается в смесь, которая способна взорваться от даже самой маленькой искры.

Использование водорода в отоплении

В век технологий существует множество вариантов отопить свой дом. Однако любители самостоятельно создавать разные технические приспособления могут сделать отопление дома водородом своими руками. Это экологически чистый, в то же время, очень мощный источник тепла, благодаря которому можно отопить большое помещение.

Котел отопления на водороде итальянского производства

Водородное отопление дома было разработано одной из компаний в Италии. Когда такая установка работает, она не производит никаких вредных выбросов. Таким образом, это экологически чистое, эффективное, бесшумное отопление дома.

Ученые разработали способ сжигать водород для отопления дома при такой температуре, как 300 градусов по Цельсию. Благодаря этому появилась возможность производить котлы для отопления из традиционных материалов. Такого типа котлы для функционирования не требуют специальной системы отвода продуктов сгорания в атмосферу, так как здесь таковых продуктов нет. В данном случае выделяется только пар, не вредный для окружающей среды. А получить водород – это доступный процесс. Все, на что будут идти расходы, #8211 это только электроэнергия. А если вы будете, используя водородный генератор для отопления, задействовать еще и солнечные панели, то и затраты на электричество можно минимизировать.

Чаще всего котел на водороде применяется для того чтобы обогревать полы. И такие системы на сегодняшний день можно найти с самой разной мощностью. Монтируются они собственноручно.

Водородная установка для отопления дома состоит из следующих компонентов: котел и трубы, имеющие диаметр 25-32 мм (1-1,25 дюймов). Трубы других размеров используются редко. Трубы можно смонтировать самостоятельно, но здесь следует выполнять одно условие – после каждого разветвления диаметр должен быть меньшим. И порядок уменьшения диаметра следующий – труба D32, труба D25. После разветвления – труба D20, последняя – труба D16. Когда такое правило соблюдается, то водородная горелка для отопления будет работать эффективно и качественно.

Преимущества отопления на водороде

Это экологически чистые системы. И здесь единственным побочным продуктом, выбрасывающимся в атмосферу при работе, является вода в состоянии пара. Этот пар никоим образом не наносит вред окружающей среде.
Водород в системе отопления функционирует без применения пламени. Тепло создается в результате каталитической реакции. Когда водород соединяется с кислородом, получается вода. При этом выделяется много тепловой энергии. Поток тепла температуры примерно 40 градусов идет в теплообменник. Для теплых полов – это идеальный температурный режим.
Очень скоро водородное отопление своими руками сможет заменить традиционные системы, таким образом, освободив общество от добывания разного топлива – нефти, газа, угля и дров.

КПД, который вырабатывает отопление частного дома водородом, может достигнуть 96%.

Еще один вариант – использование газа Брауна

Еще одним способом, в настоящее время довольно спорным, является применение газа Брауна для отопления. Газ брауна для отопления дома является химическим соединением, состоящим из двух атомов водорода и одного атома кислорода. При сгорании такого газа создается практически в 4 раза больше энергии.

Установка для получения газа Брауна
