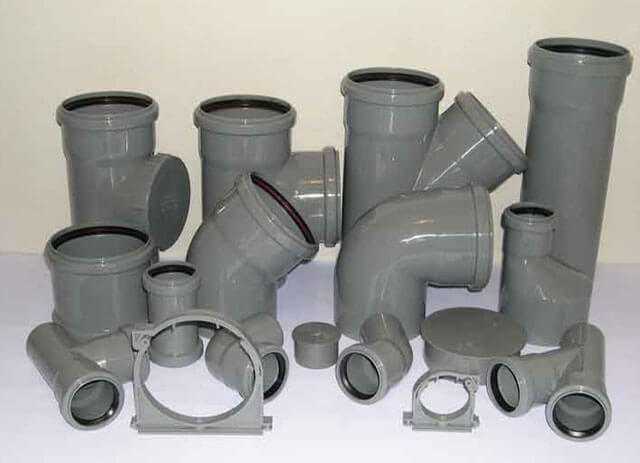

Использование фитингов

Еще один вариант – это использование фитингов. Они актуальны, если вся система канализации небольшая и нет частых поворотов. Как соединить сифон с канализационной трубой? Операция ведется таким же методом. Работа данного направления не может происходить без силиконовых уплотнителей. Если труба идет на изгиб, то ее дополнительно закрепляют, иначе она будет провисать, нарушая угол наклона.

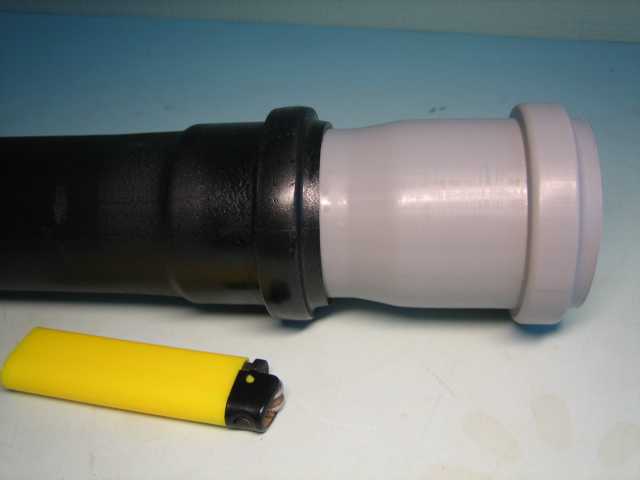

Когда требуется поменять систему канализации, то чаще выбирают именно чугун, потому что сложно использовать для перехода современный материал. Какие работы выполняют? Хорошо, когда у них есть раструбы. В таком случае сборка выполняется подобно складыванию матрешки. Как только вставили гладкую часть в раструб, между элементами появится зазор. Чтобы его убрать, применяют уплотнитель. Для этого подходит льняная пакля.

Чтобы стыки не текли, применяют цементный раствор, им заливают конструкцию. Использовать именно такую систему герметизации необязательно – есть и другие составы. Сюда относят битум, мастику, герметики. Монтажные работы не составят труда.

Как и чем герметизируют стыки труб

Виды уплотнителей, способы герметизации

Чтобы предотвратить утечку рабочей среды трубопровода необходимо качественно герметизировать трубные скручивания.

При резьбовом соединении стальных труб в качестве уплотнителей используют:

прокладку. Этот способ уплотнения резьбового соединения требует относительно толстых торцевых трубных срезов. Наличие ровных трубных торцов никогда не сможет обеспечить герметичность. При использовании резиновой или пластиковой прокладки эта проблема успешно решается. Данный вариант – идеальный в случае сочленения с помощью гайки накидного типа;
подмотку. Материалами могут служить льняные пряди, полимерные нити, ФУМ ленты в комплексе затвердевающими герметиками, красками, пастами.

При монтаже пластиковых стояков применяют способ герметизации, основанный на деформационных свойствах материала. Сущность этого метода состоит в том, что пластиковую трубу с наличием внешней резьбы вкручивают в стояк с внутренней резьбой. Пластик во время деформации способствует отличному заполнению промежуточного пространства, исключая появление зазоров.

Когда речь идет о трубопроводных конструкциях с высоким давлением, то цилиндрические резьбовые соединения труб здесь – не совсем уместны. В таких случаях используется соединение конического типа. Принцип присоединения заключается в том, что при вкручивании наблюдается плотное прижимание труб до такой меры, пока полностью не исчезнет зазор.

Материалы для уплотнения стыков

Чтобы стык был непроницаемым, в качестве уплотнителей используют:

лён (паклю);
асбест;
ФУМ ленту;
натуральную олифу;
белила;
сурик;
графитную смазку и др.

Надежным уплотнителем при скручивании стальных труб на резьбе является льняная прядь, пропитанная суриком или белилами. Такое соединение отличается простотой монтажа, надежностью в плане герметизации. Уплотнитель используется очень давно, не теряет своей популярности и сегодня, несмотря на появление искусственных аналогов.

Для тех, у кого небольшой опыт работ по монтажу фитингов и труб, подсказываем, что ни в коем случае не применяйте лён без краски. На первых порах стык не будет пропускать влаги. Но пройдет несколько месяцев, льняные волокна намокнут, начнут разлагаться. Поэтому качество всех соединений ухудшится, а еще через месяц-другой – на стыке будет просачиваться вода.

Важно! Волокна необходимо тщательно пропитать суриком или белилами, чтобы не осталось ни одной сухой пряди. Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот. Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот

Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской

Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот. Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской. Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка

Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка. Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской

Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской. Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала. Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка.

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка.

Многие пользуются ФУМ лентой которая ничем не уступает старым традиционным материалам – пакле с краской.

Иногда в месте стыковки стояков отсутствует герметичность. Для устранения этого дефекта нужно заменить уплотняющий материал, а резьбовой участок очистить от грязи, остатков уплотнителя. После этого еще раз намотать льняную нить, ФУМ ленту или иной уплотнитель, собрать конструкцию.

В качестве дополнительных герметизаторов используют пасты, герметики химического происхождения, которые помогут усилить данный участок трубопровода.

Классификация фитингов по присоединительной части

Вне зависимости от хвостовиков соединители можно разбить на две группы: резьбовые и нерезьбовые.

Нерезьбовые бывают следующих типов:

connector – используется для ремонтов при разрывах рукавов. Выглядит в виде двух хвостовиков одинакового размера, соединённых между собой;banjo – фитинг кольцевого типа.

Крепится специальным болтом Banjo

Эти болты выпускают с резьбой метрической и трубной дюймовой, поэтому при выборе фитинга надо обращать внимание на диаметр отверстия под болт;steck – замковый фитинг. Герметизация стыков достигается при помощи уплотнительного кольца, а состыковка происходит за счёт блокировки замком;BEL и BES – гладкие фитинги. Крепятся благодаря врезным кольцам и гайкам;UTS – устанавливаются при помощи пайки

Выглядят в виде цилиндра, в который помещают детали и припаиваются;фланцы – используются для изгибов рукавов под 45° и 90°. Надёжность соединения достигается при помощи уплотнительного кольца

Крепятся благодаря врезным кольцам и гайкам;UTS – устанавливаются при помощи пайки. Выглядят в виде цилиндра, в который помещают детали и припаиваются;фланцы – используются для изгибов рукавов под 45° и 90°. Надёжность соединения достигается при помощи уплотнительного кольца.

Прямой фитинг и отвод с накидными гайками для РВД

Резьбовые фитинги — классифицируются по типу резьбы:

метрическая резьба (DIN/ГОСТ) – стандартизация по европейским нормам;трубная дюймовая резьба (BSP) – английская стандартизация (1 дюйм равен 30,3 мм);дюймовая резьба (SAE) – американский норматив. В такой системе 1 дюйм равен 25,4 мм.

Благодаря использованию фитингов, монтаж рукавов высокого давления значительно упростился, а разнообразие деталей позволяет сделать это аккуратно и надёжно.

Трубами этой категории оснащаются инженерные сети и трубопроводы высокого давления. В конструкции данных изделий отсутствуют сварные швы, а используемый исходный материал отличается повышенным качеством.

Соединение пластиковых канализационных труб

Когда вы задумываетесь над тем, как соединить канализационные пластиковые трубы, то можете выбрать один из 3 вариантов: в раструб, на сварку или на резьбовую муфту. Любой из этих способов имеет свои нюансы и потребует определенного оборудования, поэтому посмотрим на них по отдельности.

Эксклюзивным поставщиком пластиковых канализационных труб разного диаметра и цвета, является группа компаний Агпайп. На сайте компании https://agpipe.ru представлен большой выбор прочных, напорных канализационных пластиковых труб и крепежных систем от Европейских заводов.

Соединение на муфту

Перед началом каких-либо манипуляций следует выбрать вид муфты для пластиковой трубы. Но здесь сделаем небольшое отступление и скажем, что этот вариант стыковки можно использовать лишь в тех случаях, когда она имеет диаметр не более 63 мм. Если диаметр позволяет вам применять муфту, то вы можете стать обладателем полностью разборной канализационной системой.

Сама процедура соединения с помощью резьбовой или компрессионной муфты достаточно простая. Для начала нужно разобрать крепежный элемент, на трубу одеть уплотниткльное кольцо и контргайку. Затем ее следует вставлять в штуцер муфты и накручивать контргайку на резьбу торца муфты. Контргайка будет фиксировать место соединения.

Соединение с помощью резьбовой муфты является самым быстрым вариантом соединения пластиковых конструкций. Канализационную систему можно использовать непосредственно после затягивания контргайки. Но имеются и свои недостатки. Так, со временем резьбовое соединение может расслабиться и в стыке может появиться утечка.

Соединение сваркой

Исходя из материала, из которого выполнены канализационные трубы может быть использован метод холодной сварки (метод склеивания) или диффузионную сварку. Так, холодную сварку используют во время монтажа полипропилена, а диффузионную – во время соединения ПВХ. При этом любой из этих способов может использоваться как во время установки в раструбе, так и во время фиксации с помощью муфты.

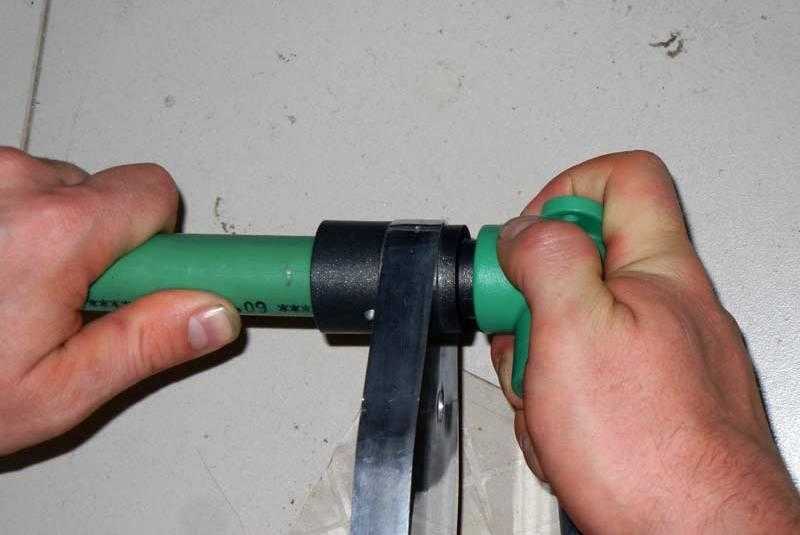

Соединение полипропиленовых труб сваркой осуществляется следующим образом:

Торец обрезается. Измеряется глубина, на которую труба заходит в муфту. Обрезать и отмечать глубину захода обязательно нужно выполнять, т.к. в противном случае снижается качество монтажа и надежность системы.
С помощью специального паяльника труба и муфта разогреваются до 260°С.
После нагрева детали нужно снять с паяльника и на отмеченную глубину труба засовывается в муфту.

Во время использования этого метода соединения система будет готова к использованию непосредственно после застывания швов.

Соединение канализационных ПВХ конструкций происходит по следующему сценарию:

Точно также обрезается торец и маркируется глубина впрессовывания.
На внешнюю часть и внутреннюю часть муфты наносится специальный клей. Труба вставляется в муфту на отмеченную глубину. Затем ее следует немного провернуть вокруг своей оси. Следует отметить, что во время выбора клея лучше покупать тот, который рекомендуют сами производители и соединений.

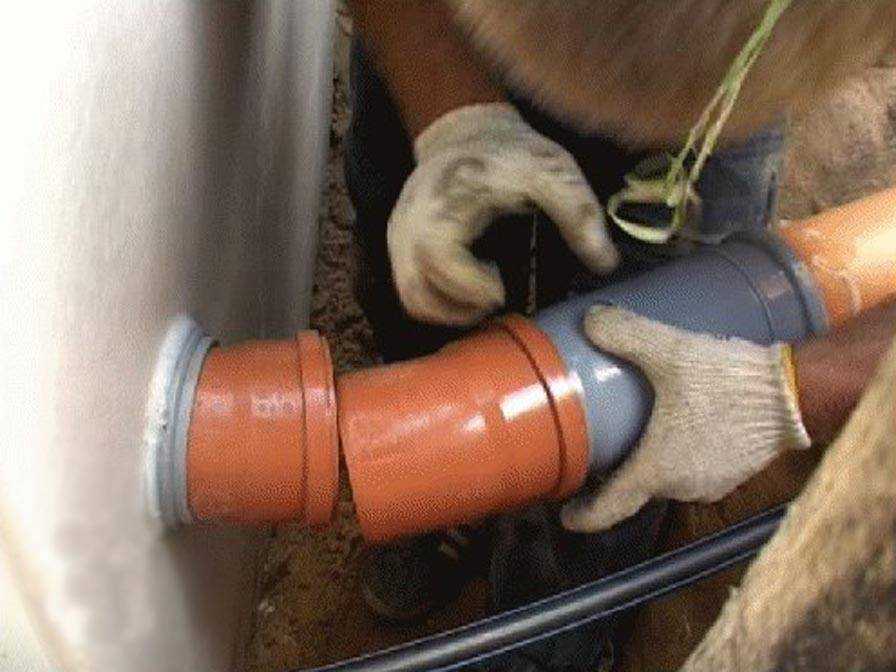

Соединение в раструб

Соединение в раструб можно использовать лишь в том случае, когда они будут использоваться в безнапорных сетях. К тому же для соединения в раструб должны иметься специальные утолщения на торцах.

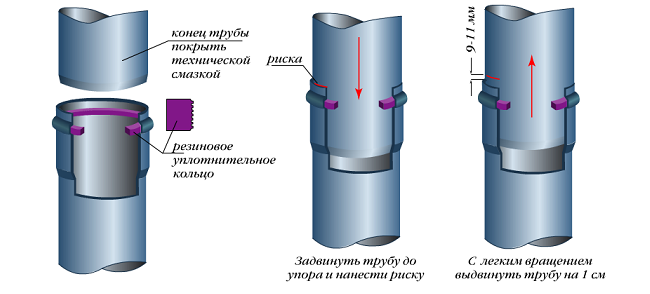

Раструбное соединение происходит таким образом:

Труба устанавливается на опорную поверхность. Раструб должен быть установлен в противоположную сторону по отношению к движению потока.
В раструб принимающей трубы устанавливаем уплотнительное кольцо.
После установки уплотнительного кольца гладкий торец второй трубы вставляете в раструб.
После монтажа соединения следует зафиксировать и вторую трубу.

Советуем почитать:

Какие трубы лучше для системы канализации;
Как самостоятельно определить диаметр трубы

https://youtube.com/watch?v=anc8UzZBGzU

https://youtube.com/watch?v=QU0mFjY0Vuk

Способы соединения

Разъемный. Крепление выполняется с использованием муфты или фланцев.
Неразъемный. Стыки совмещаются сварным методом или сажаются на клей, но также возможна установка фитингов.

Фланцевая стыковка

Такая технология подразумевает применение резиновых прокладок и чугунного крепежа. Торцы труб делаются ровными, на них устанавливается свободный фланец. После этого вставляется уплотняющая деталь, на которую сверху накладывается второй металлический плоский диск. Вся конструкция крепится болтами с гайками.

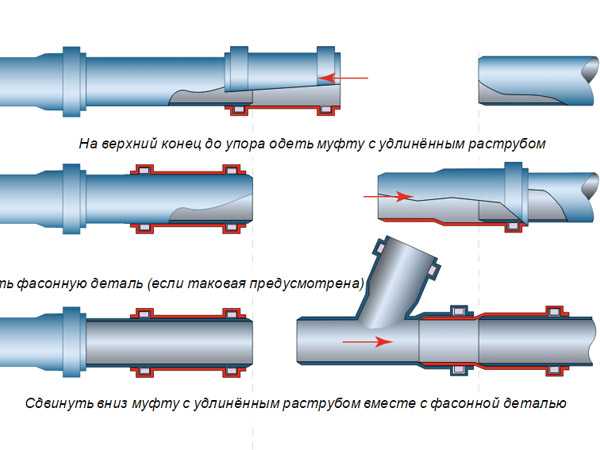

Муфтовое соединение

Торец трубы обрезается, выдерживая 90 градусов. Сначала надевается муфта, центральная ось которой должна обязательно совпадать со стыком. Затем на детали отмечаются точки, указывающие местоположение соединительного элемента.

Внутренняя поверхность изделий смазывается специальным вязким веществом. Далее труба вставляется в муфту. Конструкция надвигается на другую цилиндрическую деталь, придерживаясь выполненных насечек.

Когда монтируется безнапорная канализация, используются фитинги, сделанные из специальных гофрированных труб.

Вышеописанные способы не требуют больших финансовых затрат и привлечения дорогого оборудования или инструментов.

Резьбовые соединения

Схема соединения пластиковых и металлических труб

При монтаже трубопроводов не всегда существует возможность или необходимость выполнять соединение труб сваркой. Способов обойтись при этом без сварочных работ довольно много. Один из них — применение резьбовых соединений.

На стальные трубы резьба нарезается на станке или с помощью ручного резьбореза (плашки). На тонкостенные трубы она наносится накаткой. При условии соблюдения технологии нарезания резьбы такое соединение может обеспечить конструкции достаточную герметичность и прочность.

Преимущества соединений на резьбе таковы:

монтаж не требует энергозатратного оборудования;
соединения удобны в сборке в сложных условиях и существует возможность их демонтажа при необходимости проведения ремонта;
узел несложно собрать вновь при помощи простого инструмента.

Основными параметрами резьбы являются:

Схема соединения медных труб.

направление — резьба может быть левой и правой;
шаг — расстояние между соседними точками профиля параллельно оси резьбы;
число заходов — двухзаходная резьба ускоряет процесс монтажа;
глубина нарезки — расстояние от основания витка до его вершины;
наружный диаметр — диаметр цилиндра, описанного по вершинам наружной резьбы или по впадинам внутренней;
внутренний диаметр — диаметр цилиндра, образуемого вершинами внутренней резьбы или впадинами наружной.

Уплотнение резьбового соединения производится с помощью прокладки из различных материалов (при использовании накидной гайки), льна, ленты ФУМ. Достоинством соединения с накидной гайкой является отсутствие контакта резьбы с транспортируемой средой. Стык всегда можно легко разобрать, а дешевая прокладка — единственный расходный элемент соединения.

При температуре транспортируемой среды до 105°С резьба может уплотняться льняной прядью или лентой ФУМ. Лен пропитывается белилами, свинцовым суриком, замешанным на олифе или специальными уплотняющими герметиками-пастами. Для уплотнения резьбовых сопряжений при температуре свыше 105°С применяется асбестовая прядь, соединенная с льняной прядью и пропитанная графитом, смешанным с олифой.

Резьбовые конструкции чаще используются для внутренних трубопроводов тепло- и водоснабжения, санитарно- технической сети. В технологических сетях резьбовые соединения служат, как правило, для монтажа контрольно-измерительных приборов и арматуры на резьбе.

Ориентировка на материал

Приступая к серьезной работе − выбору варианта стыковки труб для канализации, важно узнать заранее, с каким материалом придется иметь дело. На сегодняшний день в системах водоотведения используются изделия:

На сегодняшний день в системах водоотведения используются изделия:

из ПВХ (полимера);
чугуна;
стали;
бетона;
керамики;
асбестоцемента;
гофры.

Чаще всего применяются первые два вида материала, другие же − довольно редко. Гофрированные трубы востребованы в наружных трубопроводах частных построек или как составляющие сетей крупных производственных объектов.

Трубы из чугуна нашли применение в наружных системах водоотведения. По сравнению со стальными, они довольно тяжелые, поэтому для внутренней канализации не годятся, особенно, если их установку выполняет один человек. Но в то же время, чугунные трубы не боятся коррозии, как стальные, и имеют длительный срок службы, а также востребованы в системах отопления, в частности, при монтаже стояков. Хотя не каждый человек выполнит соединение сложных элементов в трубах из чугуна. Как минус таких изделий − регулярное налипание отходов внутри трубы из-за неровной поверхности. Зимой, в отопительный сезон, они более подвержены засорению. На их фоне полимерные изделия более практичны.

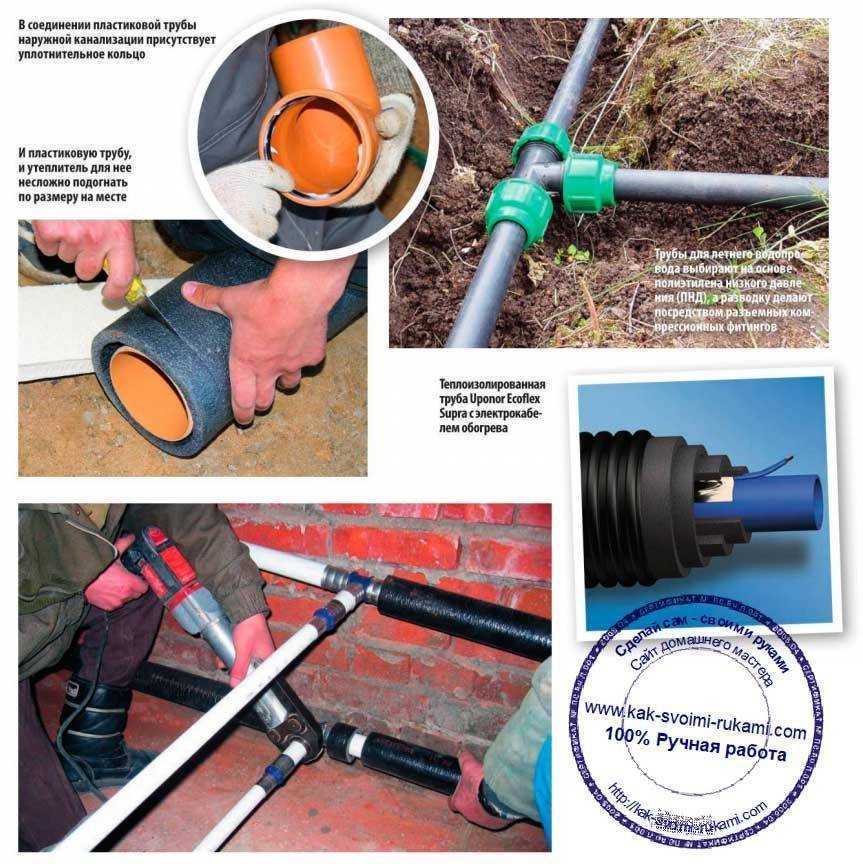

Формирование наружной системы

При обустройстве внутренней канализации применяют фитинги. Наружную часть сети можно создать без них. Она формируется на территории рядом с основной постройкой. Ключевой момент — создание колодцев. Эти компоненты нужны для своевременной и быстрой очистки системы от загрязнений. Создание наружной части канализации требует использования труб, имеющих больший диаметр, чем элементы внутренней части.

Во время подключения внутридомовой сети к наружной, увеличивайте диаметр компонентов последней. Рекомендуется выбрать вариант с «запасом». Если вы поставите в доме новые сантехнические приборы, вам не придется менять наружную часть канализации.

Закончив с подготовкой, приступайте к основной работе. Соединение бывает двух видов: неразъемным и разъемным. О том, чем они отличаются, вы узнаете ниже.
