Греющий кабель для канализационных труб: виды, как выбрать, какой лучше и почему

Причины промерзания

Для начала перечислим все факторы, влияющие на промерзание наружной канализации:

система уложена выше точки промерзания грунта. Именно по этой причине рекомендуют углублять канализацию или прокладывать кабель.
трубы плохо теплоизолированы.
канализационные трубы малого диаметра.
система обладает недостаточным уклоном. Из-за этого вода стоит и впоследствии замерзает.
из-за малых протечек в водопроводе формируются наледи в трубе.
засоры, которые останавливают движения сточных вод.
переполненный септик и нарушенный водоотвод.
наличие отрицательной температуры на улице.

Проведение внутренних работ по монтажу

Нередко внутренний прогрев труб является единственным осуществимым решением. Как правило – это системы отвода стоков из поливинилхлоридных, асбестоцементных или бетонных труб. То есть, это трубы с низкой теплопроводностью. Из-за такого свойства трубы практически нельзя прогреть снаружи. Монтируется кабель в трубу либо по всей ее длине, либо на указанных отрезках. В последнем случае, зачастую, такое место является проходом системы сквозь фундамент.

После прокладки кабеля возрастает риск возникновения засора в процессе эксплуатации системы ввиду негативного воздействия стоков внутри системы. Чтобы готовая система проработала максимально долго, работы по укладке кабеля должны проводиться с предельной ответственностью и с соблюдением всех правил.

Вместе с тем, чтобы в процессе эксплуатации трубы с подогревом не становились причиной возникновения разного рода проблем, важно следовать некоторой последовательности. Можно выделить такие этапы работ:. Можно выделить такие этапы работ:

Можно выделить такие этапы работ:

Прочистите и высушите трубы.
Удалите оболочку с краев кабеля на расстояние порядка 5 см.
Разделите провода и произведите их очистку где-то на 4 см.
На окончания кабеля наденьте термоусадочные трубки.
Прогрейте трубки при помощи строительного фена.
Теперь зачистите концы на 5-6 см.
Проденьте оплетку в металлическую трубку в трубопровод и зафиксируйте.
Питающие концы очистите и разделите. Заземляющий провод – на 8 см, а остальные – на 3,5 см, не более.
Соедините питающие провода с кабелем обогрева при помощи изоленты.
Подсоедините металлическую оплетку и также ее заизолируйте.

Если вы работаете с достаточно длинным отрезком трубы, но отсутствует ревизия или тройник, лучше всего вырезать ее часть и произвести настройку при помощи переходника – компенсирующего патрубка. Для подачи кабеля в канализационную трубу нужно воспользоваться муфтой-ниппелем. Закреплять эту деталь нужно на заглушке, но в случае если ревизия присутствует, то на ее крышке.

Без оборудования достаточного обогрева труб канализационных магистралей, скорее всего, возникнут проблемы, связанные с ухудшением функционирования системы в холодную погоду. Вместе с тем, тот факт, что греющий кабель работает от электричества, нельзя использовать в качестве контраргумента актуальности его применения. На самом деле можно приобрести уже готовый комплект, где уже будет присутствовать не только кабель обогрева, но и термостаты, и другие приборы контроля. Благодаря таким аксессуарам можно следить за температурой в трубах, контролировать расход электричества и не волноваться об исправности канализации в зимние холода.

https://youtube.com/watch?v=hZCk8CM61F4

Чтобы спасти трубы от замерзания их нужно обязательно подогревать. Для этого используется очень простой и сравнительно дешевый способ. Вдоль них прокладывается нагревательный кабель. Таким методом можно обогреть:

Канализационные трубы.
Водопровод с технической и питьевой водой.

На рынке можно встретить очень много видов. Однако самыми оптимальными свойствами обладает саморегулирующийся. Для его работы не требуется монтаж дополнительного терморегулятора. Он хорошо прогревает даже особо холодные отрезки трубы. Так как подключить греющий кабель не сложно, можно не вызывать специалиста, а всю работы выполнить своими руками.

Укладка саморегулирующего термопровода

Греющий провод для труб можно уложить двумя способами: наружным и внутренним закреплением. Для каждого вида монтажа, существуют определенные стандарты. Поэтому, чтобы избежать ошибок, стоит более внимательно ознакомиться со всей техникой укладки.

Наружное закрепление

Укладку греющего кабеля на наружной поверхности трубопровода можно провести двумя способами: прямой и спиральной укладкой.

Прямая укладка

При этом способе, кабель необходимо как можно более плотно закрепить по всей поверхности трубы. Поэтому, чтобы у металлического трубопровода была ровная поверхность, трубы, сначала зачищают наждачной бумагой, а далее с них удаляют все загрязнения, такие как: пыль, ржавчина, остатки сварки и др. Затем на чистую поверхность, по всей длине укладывают обогревающий кабель, следя за тем, чтобы нити располагались снизу. После укладки, не реже чем через 25 — 30 см., производят его фиксацию, при помощи хомутов, либо – же металлизированным строительным скотчем.

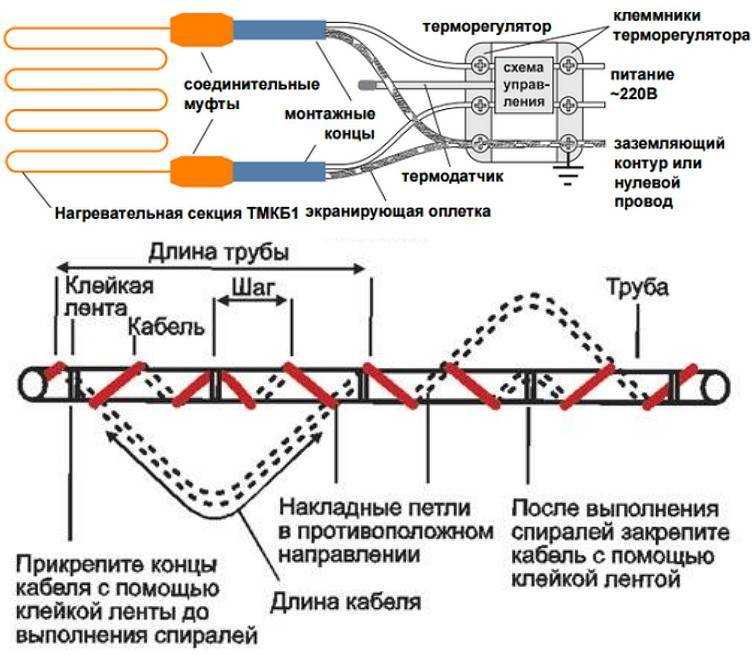

Спиральная укладка

При этом способе укладка греющего кабеля должна проводиться предельно аккуратно, так как провод нужно будет наматывать спирально. Закрепление происходит таким образом: постепенно доставая провод из муфты, его снизу вверх наматывают на трубу, следя за тем, чтобы не было переломов и изгибов под острым углом.

Длина расхода кабеля, в этих случаях, будет напрямую зависеть от способов укладки. При первом способе, расход будет составлять длине трубы. Во втором способе, расход будет значительно выше, так как вся коммуникация обматывается со всех сторон.

Внутреннее закрепление

Перед тем, как уложить греющий кабель для водопровода внутри трубы, необходимо проверить, соответствует ли он следующим характеристикам:

Оболочка провода должна быть изготовлена из чисто экологического материала, без содержания каких либо вредных веществ, для здоровья.
Греющий кабель внутри трубы должен быть оснащен высокой защитой, от элекро проходимости.
Обязательное наличие оконечной муфты.

В частности этот монтаж использую, когда нет свободного доступа к трубам, или когда их диаметр составляет около 5 сантиметров. Сама укладка происходит таким образом: термопровод при помощи сальника вводиться через тройник внутрь трубы.

При этом способе элементы оборудования в фиксации не нуждаются. Но при укладке необходимо строго соблюдать следующие требования:

При вводе провода внутрь трубы, нужно изолировать острые края и резьбу фитинга.
Не допускается использовать изделие, с деформацией наружной оболочки.
Соответствие длины кабеля и участка трубопровода.
Запрещается вводить провод, через запорную арматуру.

Установка греющего кабеля внутри трубы, имеет больше качеств в защите от промерзания. Этот способ, часто используется, если водоноситель находится на большой глубине в толще грунта, либо же уже давно функционируют.

По рекомендациям опытных специалистов, чтобы повысить безопасность, перед тем как ввести кабель в трубопровод, к нему нужно присоединить защитное устройство, от короткого замыкания.

Какой греющий кабель выбрать для подогрева канализационных труб

Для решения этого вопроса сравним достоинства и недостатки вышеперечисленных проводов для обогрева. Резистивные одно-, двухжильные и зональные можно обобщить из-за их схожести.

Резистивные и зональные греющие кабели

Достоинства резистивных (в том числе и зональных) греющих кабелей:

Простота устройства;
Сравнительно низкая стоимость;
При длительном использовании стабильность удельного сопротивления;
При правильном монтаже длительный срок службы.

Недостатки:

Невозможность изменять длину (в зональных эта проблема частично решена, но длина меняется ступенчато);
Необходимость наличия терморегулирующего устройства;
При близком расположении греющих проводов, при их переплетении и даже при загрязнении поверхности изоляция значительно перегревается. Перегрев изоляции ведет к ее преждевременному старению и возможному замыканию;
Требовательность к установке.

Саморегулирующий кабель

Достоинства саморегулирующего кабеля:

Не требует отдельного терморегулятора;
Возможность отрезать метраж любой длинны (не меньше 1,5м и не больше указанного в паспорте);
При монтаже допускаются приближение и скрещивание проводов, что значительно упрощает прокладку;
Регулирование температуры происходит самостоятельно в каждой точке, по всей длине. Это полностью исключает его перегрев;
Температура поверхности по всей длине практически одинакова.

Недостатки:

По сравнению с резистивными, у этого изделия высокая стоимость.

Сборка

Трудно ли своими руками собрать секцию греющего кабеля?

Готовая секция. Осталось только включить ее в розетку.

Инструкция предельно проста и не требует специальных навыков. Из инструментов и дополнительных материалов нам понадобятся:

Термоусадочная трубка трех типоразмеров;
Гильзы и клещи для обжимки токоведущих жил (две для кабеля без экранирования и три — для экранированного);
Силиконовый герметик;
Острый нож и бокорезы для зачистки изоляции;
Пассатижи;
Фен или обычная зажигалка для разогрева термоусадки;
Холодный конец — шнур с вилкой. Разведенное на вилке заземление и третья жила необходимы лишь для подключения экранирования. Если его нет, можно обойтись двужильным проводом.

Порядок действий таков:

Алгоритм сборки секции.

Снимаем оболочку с греющего кабеля и шнура;
Зачищаем жилы с обеих сторон. При этом экранирующая оплетка и земля должны быть зачищены и скручены на расстоянии в 2 — 3 см от токоведущих жил;
Надеваем отрезки термоусадки на отдельные жилы, на кабель без экрана/земли и на внешнюю оболочку;
Попарно соединяем токоведущие провода гильзами;
Наносим на каждую из них немного герметика, осаживаем термоусадочную трубку и греем ее до полного обжима жил;
Повторяем операцию с обеими токоведущими жилами, собранными вместе;
Соединяем гильзой экран и землю, предварительно надев на жилу термоусадку;
Изолируем заземление отдельно, затем обжимаем термоусадкой оболочку кабеля и холодного конца;
Зачищаем оболочку на конце кабеля и обрезаем все жилы с разбросом по длине в 1 — 2 см. Их разводят для того, чтобы увеличить сопротивление при попадании в концевую муфту воды;
Поочередно осаживаем трубку с герметиком на отдельных жилах, на токопроводящей матрице и на оболочке кабеля;
Свободный конец каждой термоусадки сплющиваем обычными пассатижами.

Концевая муфта кабеля с выдавившимся герметиком хорошо видна на фото.

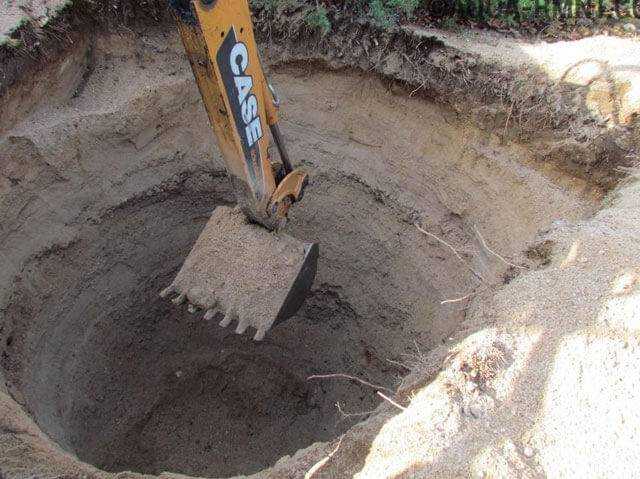

Подготовка котлована согласно параметрам сооружения

При обустройстве дачной канализации без откачки своими руками в определенном месте, предусмотренном в проекте, c применением лопат и лебедки или мини-экскаватора выкапывают яму, имеющую глубину, равную высоте 2-3 колец и горловины.

К этому параметру конструкции добавляют от 30 до 40 сантиметров на создание основания. Оно состоит из слоя песка толщиной 15 — 20 сантиметров и слоя гравия или речной гальки, или щебня величиной 15 — 20 сантиметров. Обустройство дренажа обеспечивает наличие надежной основы и фильтрующей «подушки».

Длина канавы должна позволять установить в ней два резервуара, которые соединены между собой коротким переливом. Грунт из выкопанной ямы вывозить с дачного участка не следует, поскольку его используют для обратной засыпки. Остатки земли потом можно задействовать для формирования, например, клумбы или иных ландшафтных объектов.

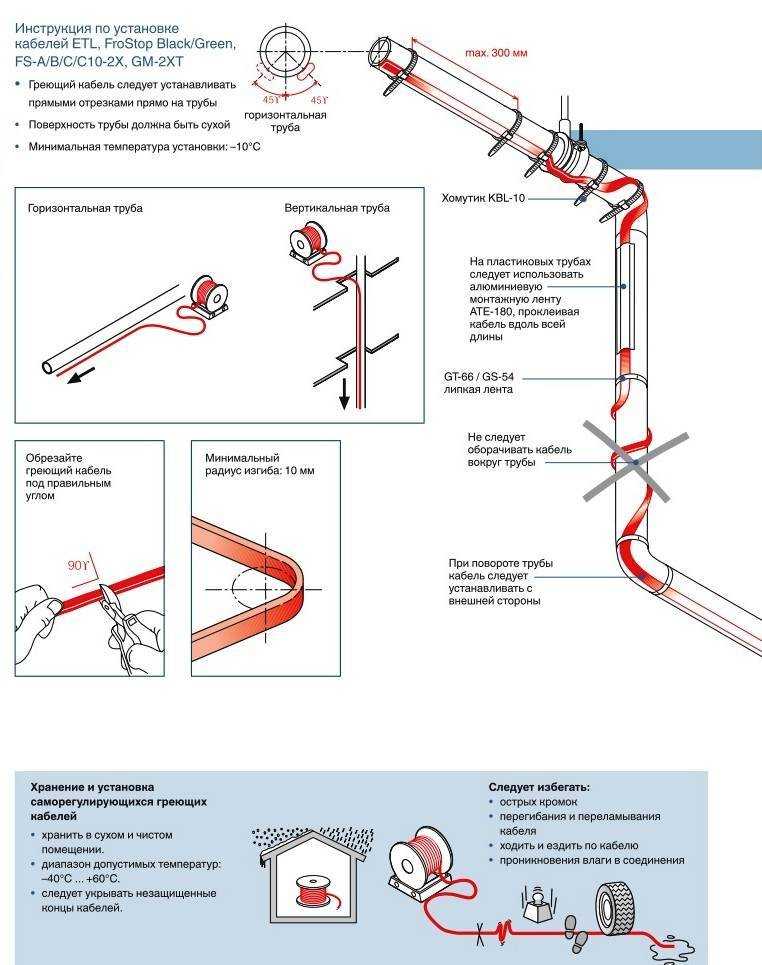

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Греющий кабель саморегулирующийся 15SeDs2-CF для канализации внутрь трубы

Существует несколько способов применения саморегулирующегося термокабеля внутри трубы для обогрева канализации. Наиболее простой вариант использования — это ввод

нагревательного провода, когда ещё внутри канализационной трубы нет ледяной пробки и сток свободный. Саморегулирующийся термокабель вводится на столько, насколько это необходимо для обогрева зимой, с учётом глубины промерзания грунта в вашем регионе, далее нагревательный термокабель можно эксплуатировать так, как считаете нужным.

В тех случаях, когда труба уже замерзла, саморегулирующий провод вводиться до места ледяного затора, пока не начинает упираться в лёд, и оставляется включенным в течение некоторого времени. Подогрев пространства вокруг нагревательного элемента происходит изнутри, и по истечении небольшого времени, пробка в канализационной трубе начинает таять. Греющий кабель периодически проверяют на возможность сдвинуть дальше, и когда появляется пустота – проталкивают дальше, пока он снова не начнет упираться в затор.

Внутренние системы обогрева

Такой метод обогрева обладает следующими недостатками:

надёжность канализационного трубопровода снижается по причине ввода тройника;
уменьшается просвет труб;
увеличивается вероятность образования засоров;
если трубопровод имеет значительную длину, а также монтирован с многочисленными изгибами и переходами, прокладка греющего кабеля для канализации внутри трубы сложна и трудоёмка.

Однако, особенно когда система отвода нечистот характеризуется большим диаметром, многие хозяева частных домов отдают предпочтение именно такому виду её обогрева.

Наиболее экономичным считается саморегулирующийся кабель

Применяются они обычно на небольших участках трубопровода канализации. Чаще всего в качестве объектов для инсталляции внутренней системы обогрева выступают уличные насосы. Принцип её работы идентичен принципу функционирования наружной системы.

Какие трубы нуждаются в обогреве

Необходимо учесть, что большинство канализационных труб в обогреве не нуждаются. Если они расположены внутри здания, то воздействию низких температур, как правило, не подвергаются. Кроме того, система имеет определенный уклон, благодаря которому стоки достаточно быстро проходят в коллектор и не задерживаются в трубах. Вносит свою лепту и температура стоков — большие объемы воды, чаще всего, теплые, так как они выпускаются из ванны, получены при мытье посуды или стирке.

Обогрев канализации необходим только в отдельных случаях:

для наружной части системы, обеспечивающей следование стоков до коллектора или очистной установки;
трубопроводов, по которым осветленные стоки проходят к полям фильтрации или выводятся в фильтрационные колодцы;
для трубопроводов, подводящих воду к промывочным фильтрам септиков или очистных станций.

Основная проблема состоит в сложности определения степени риска для того или иного участка труб. Факторов воздействия на систему очень много, от уровня промерзания грунта в зимнее время до глубины залегания почвенных вод. Дополнительную сложность образует постоянное изменение условий, появление новых факторов, создающих угрозу замерзания для канализации. Если монтаж системы выполнен грамотно, с соблюдением всех требований СНиП, опасаться нечего. Но возможность погрузить трубопровод на нужную глубину имеется не всегда — могут помешать гидрогеологические условия участка или наличие других коммуникаций, мешающих выполнить работы по всем технологическим правилам. Выходом из положения является обогрев канализационных труб греющим кабелем.

Когда нужно греть?

Сделать самостоятельно эффективную теплоизоляцию всех стоков сложно – множество колен, переходников и манжет усложняют задачу. А утепляющие материалы либо дорого стоят, либо требуют слишком частой замены. В некоторых случаях от них заставляют отказаться условия на участке, например, при высоком уровне залегания подземных вод.

В такой ситуации лучше в зимнее время использовать искусственный подогрев канализационных труб. Он и постоянную температуру в системе поддерживает, и увеличивает ее, когда это необходимо. Без прогрева трубы начнут изнутри зарастать льдом, а пропускная способность сточной системы будет неумолимо стремиться к нулю.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
фиксированная длина – нельзя ни увеличивать, ни укорачивать;
невозможность замены перегоревшего участка – менять придется полностью;
отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Варианты установки греющего кабеля

Существует
два варианта размещения кабеля:

снаружи трубы;
внутри трубопровода.

Монтаж нагревателя снаружи трубы
проще. Обычно его прикрепляют вдоль трубопровода или, если позволяет длина, обвивают
трубу для большей равномерности. Для фиксации к поверхности используется обычный
или металлизированный скотч, устойчивый к нагреванию. Поверх одевается слой
утеплителя. Наиболее правильный
вариант — полистироловая или пенополиуретановая скорлупа, которая легко
устанавливается и эффективно удерживает тепловую энергию.

Установка греющего элемента
внутри трубопровода позволяет получить значительно больший эффект. Она
применяется в случаях, когда система расположена близко к поверхности земли или вовсе находится на
открытом участке. Саморегулирующий
греющий кабель для канализации внутри трубы позволяет надежно защитить
как обычную, так и ливневую
систему, которая в холодное время года остается практически неиспользуемой.
Остатки стоков замерзают, периодически пополняются при потеплениях и в конечном
счете образуют ледяной затор, способный разорвать трубопровод. Однако,
установку нагревателя можно производить только в трубах достаточно большого
диаметра, иначе он станет причиной частых заторов и вместо пользы принесет
только лишние заботы.

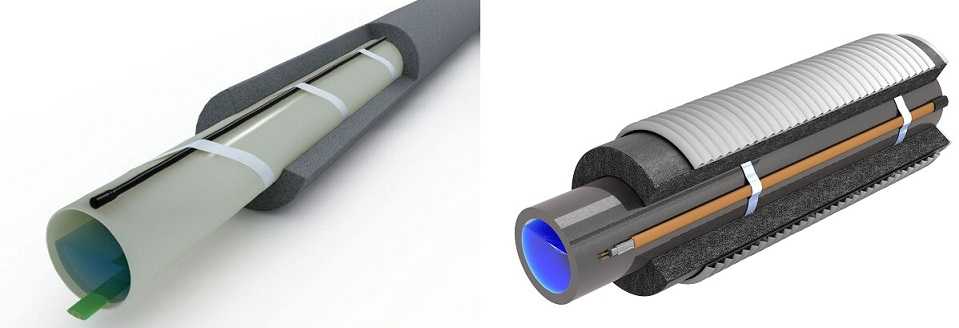

Пример утепления труб

Виды обогрева трубопровода

Нагревательные провода классифицируются по схеме тепловыделения на саморегулирующиеся и резистивные системы. Каждая из них имеет свои особенности.

Резистивный вариант для обогрева

Принцип работы такого кабеля заключается в нагревании изолированной металлической жилы, причем важно следить за температурой, чтобы не допускать сгорания нагревающего элемента. По типу конструкции такой кабель бывает с одной жилой или двумя. Первый вариант используется редко, так как требует замыкания цепи. При обогреве труб такая система иногда вообще невозможна

При обогреве труб такая система иногда вообще невозможна.

Устройство резистивного кабеля

Двужильный провод практичнее – один конец кабеля присоединяется к сети, на другом устанавливается контактная муфта, которая обеспечивает замкнутость. Источником тепла может служить один проводник, тогда второй служит только для необходимой проводимости. Иногда используют оба проводника, повышая мощность самого обогрева.

Защитой проводников служит многослойная изоляция, которая имеет заземление в виде контура (экрана). Для защиты от механических повреждений внешний контур изготавливают из поливинилхлоридной оболочки.

Разрез двух видов резистивного кабеля

У такой системы есть свои положительные и отрицательные стороны. К первым относится:

Большая мощность и отдача тепла, что нужно для трубопровода с внушительным диаметром или при немалом количестве деталей фасона (тройники, фланцы и т.д.)
Несложность конструкции при доступной стоимости. Такой кабель для обогрева водопроводной трубы с минимальной мощностью стоит 150 рублей за метр.

К недостаткам системы относится следующее:

Для корректной работы необходимо приобретение дополнительных элементов (термодатчик, блок контроля для автоматического управления).
Кабель продается с определенным метражом, причем концевая контактная втулка монтируется в условиях производства. Запрещено производить самостоятельную резку.

Для более экономичной эксплуатации используют второй вариант.

Полупроводниковые регулирующиеся самостоятельно

Эта система кабеля обогревающего саморегулирующегося для водопровода полностью отличается по принципу работы от первого варианта. Два проводника (металлические) разъединены особой полупроводниковой матрицей, выступающей в роли источника обогрева. Это обеспечивает высокую проводимость тока при малых температурах. При этом, когда температура повышается, потребление электричества заметно уменьшается.

Вариант установки

Такие особенности позволяют достичь самых высоких температур на более уязвимых участках. Есть у такой системы кабелей для обогрева водопроводных труб свои преимущества:

Увеличивается экономия на расходе электроэнергии, так как при повышении температуры окружающей среды система уменьшает мощность.
Купить можно необходимую длину, предусматриваются места реза с шагом 20 или 50 см.

Есть и отрицательная сторона – высокая стоимость самого кабеля. Даже на простые разновидности цена около 300 рублей за метр, а наиболее «продвинутые» модели оцениваются свыше 1000 рублей.

Вариант в разрезе с саморегулирующимся проводом для подогрева

Любая система может быть установлена внутри или снаружи трубы. У каждой технологии свои особенности, которые стоит учитывать при монтаже. Так, для внешней конструкции лучше выбирать модели с приплюснутым сечением, так как большая поверхность кабеля будет контактировать с трубой, чем увеличится теплоотдача. Предел мощностей широк, вы можете подобрать от 10 до 60 Вт на один погонный метр.

Изготовление и установка кабеля своими руками

Лучшим вариантом для изготовления самодельных греющих систем является использование кабеля связи марки П-274 или его аналогов. Эти изделия состоят из медных проводов и прочной изоляции, устойчивой к влаге и механической нагрузке. На провод подается постоянный ток напряжением 6-27 вольт. Изменение параметров проводится с помощью ручного или автоматического регулятора, настроенного на перепады температуры.

Чертеж и схемы

Чертеж составляется в масштабе на компьютере или листе бумаги.

На нем схематично необходимо отобразить такие детали конструкции:

начало трубопровода;
выход магистрали в колодец;
линия прохождения сточной системы;
углы, тройники и краны;
диаметр труб;
глубина траншеи.

На основании созданных схем производится расчет необходимых материалов и оборудования.

Расчет размеров

Правильно рассчитать параметры обогрева для канализации поможет таблица:

№	Внешний диаметр трубы (мм)	Мощность (Вт/м)
Глубина 50 см	Глубина 75 см	Глубина 50 см
1	32	10	8	5
2	42	13	10	7
3	48	15	12	8
4	60	20	15	10
5	75	25	20	12
6	90	30	25	15
7	110	40	30	20
8	160	50	38	25

Расчет дан на температуру воздуха — 30 ºС. Изменение параметров на один градус влечет за собой аналогичное изменение мощности на треть пункта.

Особенности монтажа

При сборке системы обогрева канализации необходимо учитывать такие нюансы:

Тщательная подготовка процесса установки. Проведение консультаций со специалистами.
Внутренний кабель затягивается через дополнительный двойник, который устанавливается в помещении.
Прокладка провода саморегулирующегося изделия производится только по прямой линии. Резистивные устройства допускается обматывать вокруг труб и фитингов.

Принцип работы

Тепло вырабатывается за счет того, что являющийся основой кабеля провод имеет определенное электрическое сопротивление.

При прохождении тока через металл происходит выработка тепла. Этот принцип используется при изготовлении ламп накаливания и обогревателей. Чтобы энергия не расходовалась зря, жилы изолируются диэлектрическими материалами с максимальной степенью теплопроводности и гибкости. Для изготовления греющего кабеля используется гибкий металл со средним сопротивлением. Выделяемого тепла достаточно, чтобы предотвратить образование льда и не расплавить изоляцию.

Для чего нужен греющий кабель?

Кто-то скажет, что использовать нагревательный кабель для предотвращения замерзания труб дорого и нерационально. И гораздо логичнее узнать, на какую глубину промерзает грунт при самых низких температурах в вашем регионе, и просто напросто углубить траншею на нужную величину. Так-то оно так, но далеко не всегда есть возможность углубиться на 1,5-1,7 метра. Например:

Если вы копаете траншеи для прокладки труб самостоятельно в целях экономии или просто вам нравится лично все контролировать, то потребуются немалые физические усилия. Ведь есть разница – углубляться на 0,5 метра или на 1,5?
Далеко не всегда грунт на местности по своему составу является прочным и однородным. Можно наткнуться в процессе работ на твердые породы;
Если местность заболоченная, то в сезон дождей или таяния снега, уровень грунтовых вод может сильно подниматься, что приведет к затоплению коммуникаций. Причем этот процесс будет регулярным, отрицательно скажется на состоянии водопровода и непременно приведет к его разрушению;
В регионах, где температура зимой сильно опускается, даже значительное заглубление траншеи не всегда может предотвратить локальное промерзание;
Место ввода труб в дом все равно останется незащищенным;
И, в конце концов, а если водопровод уже окончательно смонтирован и закопан, а проблема обнаружилась недавно? Гораздо проще, и в данном случае дешевле, будет выполнить монтаж греющего кабеля вовнутрь труб, нежели раскопать все, демонтировать, углубить и собрать заново.

Отсюда следует, что иногда использование нагревательного кабеля является неизбежной необходимостью.

В целом область применения включает в себя несколько основных направлений:

Для частных нужд – обогрева водопроводов и канализации, предотвращения замерзания кровли. В последнем случае кабель прокладывается в местах формирования сосулек и ледяного покрова. Благодаря этому нет необходимости регулярно чистить крышу. Основным элементом системы «теплый пол» так же является греющий кабель;
Для коммерческих – обогрев труб или систем пожаротушения;
Для промышленных – когда проводятся работы повышенной опасности, или есть необходимость обогреть различные жидкости в больших резервуарах. Например, нефтепродукты или другие химические соединения.

Виды кабелей для обогрева

Для создания системы антиобледенения канализации используются приспособления разной конструкции. Они устанавливаются внутри трубы или на ее внешней стороне. Выбор определяется особенностями системы слива, ее диаметром и длиной. Остановимся на конструкции каждого типа кабеля, которые используются для обогрева канализации.

Резистивный

Представляет собой гибкий провод, покрытый несколькими слоями изоляции.

Мощность и сопротивление кабеля постоянны и не регулируются. Цена такого типа обогревателей невысока, многие считают это плюсом. Минус в том, что температура жилы постепенно падает от места входа до конечной точки. Кроме этого велик риск перегорания проволоки при внезапном потеплении и оттаивании почвы.

Саморегулирующийся

Стоимость приспособления данного типа выше, но вложения того стоят. Конструкция самонастраивающейся системы обеспечивает ее включение и отключение при достижении заданной температуры, поддержание ее на постоянном уровне на всем протяжении магистрали. Зональные устройства способны обогревать определенные узлы и участки канализации.

Теплоизоляция водопровода

Обогрев водопроводных труб с помощью кабеля имеет смысл только в том случае, если трубы затем будут теплоизолированы.

Фольгированные полуцилиндры для изоляции труб

— Используются специальные материалы в виде полуцилиндров или разъемных цилиндров из минеральной ваты, полистирола, пенополиуретана или каучука, других традиционных теплоизоляционных материалов с высоким термическим сопротивлением.

— Рекомендуется устанавливать теплоизоляционные элементы сразу после прокладки кабеля, чтобы снизить риск случайного повреждения. Перед монтажом всегда убедитесь, что изоляционный материал полностью сухой, так как наличие влаги значительно снижает его эффективность.

Изоляционные элементы из пенопласта

— Монтаж теплоизоляции выполняется с максимальной осторожностью, чтобы не повредить поверхность греющего кабеля и не сместить его правильное положение на трубе. Все детали должны быть закреплены на месте и между собой указанным для них способом. Если имеются зазоры, их необходимо уплотнить минеральной ватой и заклеить водонепроницаемой лентой (если используется теплоизоляция с внешним фольгированным покрытием, зазоры уплотняются алюминиевой лентой)

Если имеются зазоры, их необходимо уплотнить минеральной ватой и заклеить водонепроницаемой лентой (если используется теплоизоляция с внешним фольгированным покрытием, зазоры уплотняются алюминиевой лентой).

— В строительной практике принято использовать следующую толщину изоляции для обогреваемых участков водопроводных труб:

— После завершения монтажа цилиндрических теплоизоляционных элементов убедитесь, что они хорошо защищены от проникновения.

После завершения изоляционных работ нагревательный кабель, можно подключить к сети и провести пробный запуск. Если установлена система терморегуляции, она настраивается для поддержания температуры в трубе на уровне 3 — 5 ºC.

Грамотно спланированный и качественно выполненный монтаж кабеля для обогрева труб, должен на долгое время избавить от возможного замерзания труб.

Использование минеральной ваты нежелательно для изоляции трубопроводов. При намокании, теряет свои изоляционные свойства. Очень сложно обеспечить отсутствие влаги вокруг трубопровода, поэтому лучше не брать эту изоляцию.

Если будете закапывать трубу, вам нужна жесткая теплоизоляция.

Другой материал — вспененный полистирол, сформированный в виде фрагментов труб разного диаметра. Этот тип изоляции часто называют «скорлупа». Он обладает хорошими теплоизоляционными свойствами, не боится воды и может выдерживать определенные нагрузки (в зависимости от плотности).
