Теплоизоляция для труб водоснабжения: обзор утеплителей

Как быть с утеплением

Для этого, к примеру, применяют специальные футляры. Действующий водопровод прокладывается внутри другой трубы, с небольшим диаметром. Что способствует образованию воздушной подушки между стенками разных изделий. Благодаря чему и сохраняется тепло воды.

Либо трубопровод просто заливают, используя полистиролбетон или пенобетон. Это монолитный слой, с основой в виде бетона с небольшим весом и пористой структурой.

Водопровод иногда обматывают утеплителями. Или нагревательным кабелем. Последний прокладывается как внутри, так и снаружи конструкции. Прокладку рекомендуют проводить двумя доступными способами:

1. Двумя линиями параллельно друг к другу.
2. Спиралеобразно, вокруг водопровода.

Не каждая система устроена так, что в ней без проблем повышается давление. Но этот способ защиты способен похвастаться эффективностью.

Когда внутри сохраняется высокое давление, жидкость не замерзает. Даже если отсутствует физическая теплоизоляция.

При монтаже наружных безнапорных разновидностей канализации применяют так называемое соединение в раструб. Главное – отсутствие загрязнений на пластике, тогда соединения приобретут высокую герметичность. Силиконом или жидким мылом смазываются части, требующие соединения.

Обработка герметиком обеспечит дополнительную защиту во время такой работы, как прокладка водопровода из полипропиленовых труб в земле.

Только соблюдение всех требований и технологий позволит получить водопровод, который будет функционировать достаточно долго. И будет способствовать уменьшению эксплуатационных расходов.

Занимаемся установкой фильтров

Если в воде нет окалины или песка, то намного дольше живут такие элементы, как фурнитура на унитазных бачках, стиральные машинки с автоматикой, смесители из керамики.

Не стоит отдавать предпочтение фильтрам, которые разбираются вручную. Внутри таких конструкций стоят резиновые уплотнители, чья долговечность оставляет желать лучшего.

Процесс подготовки зависит от того, какую разновидность труб вы выбрали. Если это оцинковка, то мы используем болгарку для нарезания своими руками заготовок нужных нам размеров. Так же это можно сделать и с помощью ножовки.

Металлопластик или полипропиленовые изделия удобнее резать сразу по месту. Даже небольшие промахи по размерам будут не страшны.

При соединении предпочтение отдают двум методам. Например, через коллектор, играющий роль разводки по отдельным приборам, когда для каждого из них есть своя арматура. Или через простой тройник.

Работаем со стальными изделиями

При наличии соответствующих инструментов под рукой, например, таких как сварка, применяется, для соединения конструкции из металла.

Её легко использовать для того, чтобы наварить резьбы. Или отводы, которые были выгнуты на специальном станке, так называемом трубогибе.

Можно воспользоваться плашками или держателями и выполнять работу вручную. Резьбовые соединения выполняются так же, как и в случае вентилей.

О металлопластиковых трубопрокатах

В данном случае соединение осуществляется с помощью фитингов, которые снабжаются накидными гайками. После отрезания трубного участка, переходят к снятию фаски с внутренней стороны, с помощью ножа. Накидная гайка надевается на трубу вместе с разрезным колечком.

Смотреть видео

Помещаем внутрь трубы штуцер от фитинга

Главное – действовать осторожно, иначе кольца с уплотнительными характеристиками сместятся. Гайка закручивается так же осторожно, без резких движений

Изделия с полипропиленовой основой

Для выполнения работы достаточно будет приобрести недорогой паяльник. На внутреннюю фитинговую поверхность воздействуем нагревом, выбрав нужную насадку.

То же самое делаем с концом, где находится полипропиленовая труба. Вставляем одну деталь в другую, ждём, пока всё остынет.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

• климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
• технические свойства материалов, используемых при строительстве;
• специфические особенности трубопровода;
• глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
• рельеф местности;
• максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

1. при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
2. при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Утеплитель для водопровода (оборудование для систем отопления и ГВС)

Сегодня в магазинах большой ассортимент утеплителей для водопровода. Главное, правильно выбрать. Необходимо изучить характеристики того или иного состава. Утеплитель выбирают в зависимости от места нахождения водопроводных труб, которые обычно прокладывают в земле или на улице. Но есть и общие основания для выбора, чем лучше утеплить трубу. Рынок насыщен разными утеплителями. У каждого варианта свои особенности, преимущества, недостатки и назначение. При высокой конкуренции производители повышают качество своих товаров, а также расширяют ассортимент. Можно выделить четыре главных материала для теплоизоляции водопроводных труб:

1. Пенопластовые скорлупы. Лучший вид материала, чтобы утеплить трубу водопровода на улице самостоятельно. Прост в использовании.
2. Стекловата. Она универсальна и подходит для поверхности любого типа. Характеризуется низкой стоимостью, однако её считают вредной.
3. Теплоизоляционные базальтовые скорлупы. Материал нередко используют для утепления водопровода в частном доме. Использование покрытий из алюминиевой фольги способствуют увеличению износостойкости утеплителя.
4. Синтетический каучук. Материал полностью безвреден, не оказывает негативного влияния на воду. Поэтому его применяют для утепления водопровода в домах. Им оборачивают трубы, швы соединений затем склеивают.

Как установить греющий кабель для обогрева труб

Для монтажа подготовить: фольгированный скотч,
теплоизоляционный материал, греющий кабель (мощность 20 Вт на метр погонный).

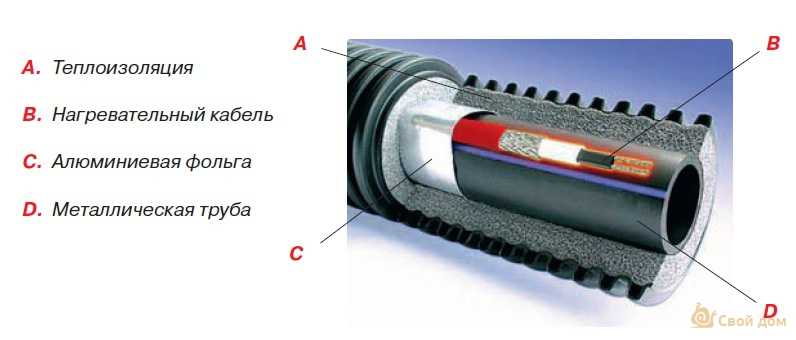

Установка греющего кабеля поверх и внутри водопроводной трубы

Технология утепления водопровода кабелем:

труба по всей длине (от скважины/колодца до дома)
проклеивается фольгированным скотчем;

греющий кабель укладывается удобным способом с одинаковым
шагом. Для кабеля мощностью 20 Вт оптимальным будет шаг в 100-150 мм. Для менее
мощного кабеля, шаг уменьшается. Наиболее удобным способом укладки кабеля
является обматывание трубы по спирали;

кабель фиксируется фольгированным скотчем;

на трубу устанавливается утеплитель. Трубы из вспененных
полимеров, базальтовые цилиндры или скорлупа ППУ одевается на трубу. При этом
необходимо следить, чтобы диаметр трубы соответствовал внутреннему диаметру сегментного
утеплителя. Рулонные утеплители перед началом работ разрезают на полосы,
которыми обматывают трубу и фиксируют хомутиками или проволокой. Их задача
удержать утеплитель в заданном положении.

Примечание. Главное при установке утеплителя минимизировать
количество стыков, которые образуют мостики холода. Устранить их полностью
помогает укладка теплоизолятора в два слоя со смещением.

утеплитель фиксируется на трубе скотчем (сантехническим).
Обмотка скотчем выполняется очень плотно. Основная задача обмотки –
гидроизоляция, т.е. предотвратить попадание на утеплитель грунтовой воды;

дополнительно утеплить трубу в месте выхода на поверхность
почвы. В качестве вариантов предлагаются следующие: дополнительная обмотка
утеплителем или обустройство короба, в который будет помещен утеплитель.

Совет. Чтобы избежать риска замерзания водопровода в месте
входа в дом целесообразно наматывать греющий кабель до момента выхода из стены
уже в доме.

Заключение

Независимо от способа утепления есть смысл выбирать только
качественные материалы и монтировать их согласно инструкции. Конечно, это
влияет на бюджет мероприятия, но затраты такого рода окупаются в будущем. А
морозная зима не принесет неприятных сюрпризов в виде отсутствия воды ввиду ее
замерзания в трубах или разрыва в системе водоснабжения.

Материалы для утепления

Сегодня линейка материалов для утепления труб гораздо шире, чем 10-15 лет назад. Ватные одеяла и фуфайки уступили место продвинутой теплоизоляции. Основные качества современных утеплителей:

• низкая теплопроводность;
• высокие показатели сохранения тепловой энергии;
• химическая и биологическая устойчивость к агрессивному воздействию среды;
• стойкость к высоким температурам (материал можно не снимать на лето);
• удобство работы;

Утепление трубы

• долговечность;
• высокий водоотталкивающий показатель.

Внимание! Последний параметр важен, потому что намокание любого утеплителя приведёт к снижению теплозащиты трубы.

Специалисты рекомендуют подбирать теплоизоляционные материалы, исходя из их особенностей водопроводной системы. Их основное назначение — защита открытых труб, которые находятся на улице или в нежилом помещении. Виды утеплителей:

1. Пенополистирольный кожух. Востребованный материал для утепляющих работ своими руками. Может иметь наружный дополнительный слой. Пригоден для многократного использования.
2. Стекловолокно. Проверенный временем материал сегодня производится под всемирно известными брендами Ursa, Isover и Knauf. Со стекловатой работать легко. Она имеет низкую плотность. Правда, из-за этого материал практически не используется самостоятельно — его прячут под стеклотканью или рубероидом.
3. Базальтовый утеплитель. Имеет дополнительное покрытие слоем фольгоизола, рубероида или пергамина. Производится в цилиндрической форме, поэтому легко крепится и снимается. Один из лучших вариантов по эффективности теплоизоляции, но и один из самых дорогих.
4. Теплоизоляционная краска. Один её слой (20 мм) так же эффективен, как полное утепление трубы стекловатой и пенополистиролом (50 мм). На вид это пастообразное вещество белого оттенка на основе лака, воды, акриловых полимеров и наполнителей. Краска устойчива к коррозии, температурным перепадам.

Разные варианты утепления водопроводных труб в земле

Есть несколько способов утепления, каждый из них отличается своими особенностями, рассмотрим их более подробно.

1. С помощью рулонных материалов
2. С использованием теплоизоляционной скорлупы
3. Укладка рядом с трубой греющего электрокабеля
4. С использованием насыпных материалов
5. Использование толстых труб

Также никто не запрещает комбинировать данные способы, напротив, некоторые из них применяются в паре с другими способами.

Рулонные материалы

На сегодняшний момент, данный способ является самым популярным и часто используемым при утеплении. Он подходит не только для труб но и для других конструкции. Суть метода проста, теплоизолируемую трубу обматываете рулонными материалами и закапываете в землю, можно даже на небольшую глубину. Рулонные материалы как правило дешевы и легки в использовании, так что вам не составит труда понять как ими пользоваться.

утепление рулонными материалами

Минусом рулонной изоляции является ее уязвимость к влаге. Со временем вся рулонная изоляция будет впитывать влагу из грунтовых вод, при этом сама будет утрачивать свой полезные свойства и разлагаться. Во избежания подобных случаев ее как правило обматывают полиэтиленовой пленкой для защиты от влаги.

Основные момент которые необходимо запомнить:

1. Перед укладкой водопровода, обмотайте его в несколько слоев рулонной теплоизоляцией
2. Сверху замотайте проволокой для фиксации и плотности
3. И закройте все это полиэтиленом

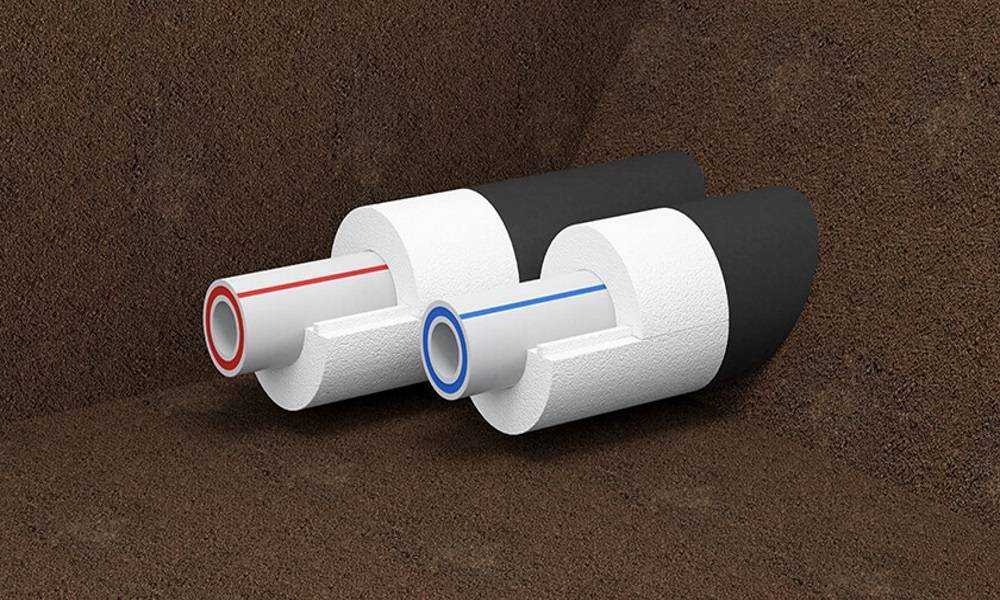

Теплоизоляционная скорлупа

Данный материал создан специально для труб, используется в виде кожуха, который надевается поверх трубы. И различается двумя вариантами:

• Цельный
• Раздельный

Оба имеют свои особенности. Цельный вариант скорлупы состоит из одного куска, а значит не имеет швов и лучше сохраняет тепло. Раздельный же наоборот состоит из нескольких частей, что делает его удобным при монтаже и подходит для всех видов укладки труб. При укладе правда, появляются лишние стыки и швы, что может уменьшить теплозащиту.

Но если вы умеете грамотно работать с теплоизоляционными материалами, то это не станет вашей проблемой, тем более все это можно сверху закрыть полиэтиленом, для дополнительной защиты.

Раздельная скорлупа также имеет место для надевания на сборный трубопровод, т.к цельный кусок вы уже не наденете.

Разъемная скорлупа из пенопласта

Цилиндры скорлупы могут быть выполнены из следующих материалов:

• Пенопласт
• Минеральная вата
• Пенолиуретан
• Пенополистерол

Основные момент которые необходимо запомнить:

1. На ваш трубопровод надеваете теплоизоляционную скорлупу, цельную или раздельную в зависимости от условий
2. Все швы и стыки необходимо промазать клеем
3. Соседние части скорлупы плотно прижмите друг к другу, чтобы клей схватился
4. С каждым последующим стыком делайте его немного сдвинутым, что бы не было сплошного

Греющий электрокабель

Способ является дорогим и не всем подходящий. Суть его следующая, вокруг трубопроводной трубы укладывается электрокабель, который при включении нагревается и тем самым согревает трубу своим теплом.

Плюсы данного метода:

• Самостоятельно регулирование необходимой температуры
• Возможность отключения и включения системы
• Большая теплоотдача, что позволяет вам глубоко не закапывать ваши коммуникации

Минусы:

• Электрокабель для работы требует постоянной электроэнергии, что может отразиться в вашей квитанции по коммунальным услугам
• При отключении электричества в вашем районе, трубы останутся без обогрева, что может повлечь за собой проблемы

Как правило данный способ используется с другим теплоизолятором, для дополнительного обогрева в холодные периоды.

Насыпные материалы

Из всех способов является самым легких и дешевым. Для реализации утепления используются следующие материалы:

• Перлит
• Песок
• Керамзит
• Вермикулит

Насыпные материалы используются только в сочетании с другими способами, так как сами по себе в сильные морозы не смогут защитить трубы.

Схема утепления довольно простая:

1. Выкопайте траншею для водопровода, и насыпьте туда любой из насыпных материалов примерно 10-20 см
2. Уложите утепленную трубу, любым другим способом
3. И сверху опять же засыпьте

При это не забывайте также чтобы насыпной материал был не только снизу и сверху, а также и по некоторой ширине вокруг трубы.

Трубы с большой толщиной

Данный вариант продумывается еще на этапе покупки водопровода. Такие трубы можно сразу купить в магазине с толстыми стенками для дополнительной теплоизоляции и защиты от мороза.

Трубы с толстыми стенками

Такие трубы стоят, конечно же дороже чем обычные, в зависимости от толщины. Сам по себе способ не является автономным и не сможет в полной мере защитить, но в совокупности с другими вариантами, довольно хорошее решение.

Другие методы утепления трубопровода

Стоит рассмотреть, как утеплить водопроводную трубу без применения утепляющих материалов. Для этого существуют следующие способы:

• поддержка давления;
• греющий кабель.

Для использования первого метода в трубопровод устанавливается ресивер, а после насоса – обратный клапан. Кран перед ресивером закрывают и запускают насос. Таким образом, водопровод в зимний период не замерзнет и проживающие в доме могут использовать воду беспрепятственно, не боясь, что она замерзнет.

Монтируя электрический греющий кабель, необходимо помнить, что его можно расположить как внутри труб, так и снаружи. При этом укладка водопровода в этом случае производится на маленькой глубине. Вместо 2 м достаточно вырыть траншеи глубиной в 0,5 м. Но этот метод имеет недостаток – зависимость от электрической энергии.

Теперь о том, как утеплить водопровод на даче этим методом. Существует 2 типа укладки: продольная и спиральная. Этапы укладки:

• на трубопровод наматывают слой изоляционного материала;
• наносят защитную пленку или покрытие;
• подключают к электросети.

Одной из проблем считают участок в стене здания – ввод воды в дом. Для того чтобы в зимний период проблема не дала о себе знать, нужно:

1. Создать в тех трубах, которые отвечают за ввод воды в дом, высокое давление. Система водоснабжения дополняется ресивером. Его при отъезде с дачного дома включают, а давление устанавливают на отметке 3 атмосферы. Этот метод даст возможность произвести утепление ввода, при этом вода не замерзнет. Приехав на следующий сезон на дачный участок, владелец, стравит давление и приведет подачу воды в норму. Для того чтобы применить этот метод, необходимо убедиться в равномерности давления в системе, в прочности труб (чтобы при повышенном давлении они не повредились).
2. Утепление труб водопровода возможно при помощи прогрева вводных труб электропроводом. В проблематичных местах их обматывают кабелем и подключают к электросети. Но этот метод имеет недостатки – дополнительный расход электроэнергии и невозможность прогрева во время отключения тока. Но есть выход и из этой ситуации, который заключается в покупке генератора.
3. Теперь о том, как утеплить трубу с холодной водой при помощи воздуха. Углубляя водопровод в почву, учитывают, что снизу его греет земля, а сверху на него воздействует холод (воздушные массы). Если теплоизоляция труб будет произведена вокруг, то они будут защищены не только от холода, но и от естественного тепла, идущего от почвы. Поэтому в этом варианте применяют утепляющий кожух, его форма напоминает зонт.
4. Способ труба в трубе предполагает размещение более мелких изделий в большие по размеру или диаметру, а промежуток между ними заполняет теплоизоляционный материал: керамзит, пенопласт, минвата, монтажная пена и др. Иногда межтрубное пространство заполняется горячим воздухом. При этом укладка производится в землю, а если грунт влажный или сыпучий – в кирпичный лоток.

Чтобы канализация была утеплена, кроме этих методов, есть еще способ — расположение труб на 0,1 м ниже точки промерзания грунта.

При укладке наружной канализации проводятся земельные работы, готовят траншеи, котлован под септик. Если уровень промерзания составляет 1,7 м, то минимальная глубина расположения трубопровода составит 1,8 м. А так как система водоснабжения требует небольшой уклон, то она в итоге будет залегать на глубине 2,6-3 м. При надобности ремонта системы это осложнит работы. Поэтому водопровод на даче своими руками монтируют по инструкции:

• подготавливают траншеи шириной 0,6 м, глубиной на 0,1 м больше точки промерзания почвы;
• траншеи должны иметь уклон до 2% от общей длины трубопровода;
• в траншеи укладывают песчаную подушку (0,1 м) и уплотняют;
• все элементы водопроводной системы раскладывают вдоль вырытых канавок;
• выполняют соединения и укрепляют все герметиком или силиконом, при этом применяют манжеты (для уплотнения);
• надевают на трубу теплоизоляционный материал и закрепляют все скотчем;
• все засыпают песком, а по бокам делают утрамбовку;
• далее засыпают все почвой (холмиком), через некоторое время она осядет.

Теперь не будет вопросов, как утеплить трубы самостоятельно. Ведь это сможет каждый читатель. Но если нет навыков в монтаже, тогда лучше пригласить специалистов, которые не только произведут правильный монтаж водопровода, но и рассчитают нужное количество материала, а значит, потребитель сохранит свой бюджет и не сделает ненужных затрат.

Технология утепления труб минватой

Методика установки цилиндрического утеплителя

1. Осмотрите поверхность утепляемого элемента, убедитесь, что она целая и сухая. При необходимости устраните утечку. Если на поверхности остался конденсат, сантехническое изделие быстро выйдет из строя.
2. Обработайте поверхность антикоррозионным покрытием, можно грунтовкой.
3. Половинки минераловатной скорлупы наденьте на трубу со смещением на 10-15 мм и закрепите сначала временно проволокой, а затем специальным фольгированным скотчем. Он продается в любом строительном магазине. Если его нет, воспользуйтесь простой липкой лентой, но эффективность в этом случае немного снизится. Сдвижка частей необходима для перехлеста.
4. Сложные участки трубопроводов (углы, повороты, фасоны) утепляйте специальными фигурными элементами. Скотч наматывайте очень крепко, контролируйте, чтобы не оставались незакрытые зазоры.
5. Чем больше диаметр скорлупы, тем больше у него частей. Цилиндр диаметром до 50 мм имеет всего один разрез. Для постановки по месту прорези раскройте изделие, установите на трубу и закрепите скотчем.
6. Если оболочка состоит из нескольких частей, укрепите их специальными хомутами, вязальной проволокой или металлической лентой.

Технология монтажа мягкой минваты

Утепление надземных труб выполняется в такой последовательности:

1. Осмотрите поверхность образца и при необходимости доработайте его, как в предыдущем случае.
2. Обклейте трубу фольгированной липкой лентой, располагая ее по спирали.
3. Плотно намотайте утеплитель, контролируя отсутствие зазоров между стыками.
4. Зафиксируйте изолятор сантехническим скотчем. Зазоры между витками ленты не допускаются. В них может попасть вода и со временем повредить систему.
5. Гидроизолируйте изделие рулонным материалом, обычно для этой цели используют рубероид. Фиксируется он проволокой.

Порядок работы следующий:

• Выройте траншею шириной 60 см и глубиной на 5 см больше расчетной.
• На дно траншеи насыпьте слой песка толщиной 10-15 см, разровняйте и уплотните.
• Соберите на поверхности трубопровод, утеплите его, как в предыдущем случае. Проконтролируйте, чтобы минвата и скотч не болтались. Такая обработка обеспечит целостность изолятора даже под действием нагрузок при весенних и осенних подвижках почвы.
• Положите собранное изделие в траншею и засыпьте землей.

Работа выполняется следующим образом образом:

1. Намотайте на трубу провод для обогрева.
2. Сверху положите стекловату в рулонах и закрепите мягкой проволокой.
3. Гидроизолируйте покрытие.
4. Подсоедините провода к розетке.
5. Засыпьте траншею землей.
6. Если труба расположена в доме под полом, гидроизолировать изделие необязательно.

https://youtube.com/watch?v=ZjBKrFVWbE8
