Ip-видеонаблюдение. особенности сетевых видеокамер

Отличие РОЕ-инжектора от РОЕ-коммутатора

РОЕ-инжектор предназначен для питания только одной камеры, поэтому он имеет только один порт РОЕ. РОЕ-коммутатор или свитч может одновременно обеспечивать подачу питания по протоколу РОЕ на несколько периферийных устройств.

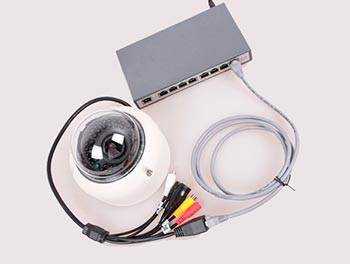

POE коммутатор

При выборе между роутером и коммутатором следует обратить внимание на перспективы развития системы безопасности. Если ее архитектура останется в относительно неизменном виде, может измениться только место расположения камер, необходимо приобретать инжектор

Если планируется расширение и подключение дополнительных ip-камер, то потребуется же покупка коммутатора

Коммутаторы требуют специальной настройки, которая не нужна для инжектора, роме того для коммутатора потребуется существенно большая длина кабеля Ethernet. А инженеры знают, что чем больше длина кабеля, тем большие потери электроэнергии происходят при ее передаче

Если планируется расширение и подключение дополнительных ip-камер, то потребуется же покупка коммутатора. Коммутаторы требуют специальной настройки, которая не нужна для инжектора, роме того для коммутатора потребуется существенно большая длина кабеля Ethernet. А инженеры знают, что чем больше длина кабеля, тем большие потери электроэнергии происходят при ее передаче.

Преимущества РОЕ-инжектора

Если принято решение монтировать камеры дистанционно, то нужно определить систему их питания. При проектировании собственной системы безопасности следует отметить следующие достоинства РОЕ-инжектора:

• его использование обойдется немного дешевле, чем применение стандартного витого кабеля;
• использование устройств активного типа позволяет передавать большую мощность, чем при стандартной схеме;
• мобильное соединение позволяет в любое время сменить место расположения камеры, поэтому архитектура системы безопасности может меняться в любе время в зависимости от изменения внешних условий;
• монтаж роутера занимает существенно меньше времени, чем монтаж традиционной проводной системы и он не требует специальных знаний по электробезопасности;
• инжектор абсолютно надежен, питание производится бесперебойно, и владелец дома или участка может не бояться скачков напряжения, из-за которых камеры могут выйти из строя;
• заменимость. Все типы инжекторов любых производителей совместимы с оборудованием также любых производителей, как европейских и отечественных, так и китайских.

Использование РОЕ-инжектора доступно для всех категорий потребителей, а его невысокая цена и легкость монтажа делают устройство удачным решением, как для домашних, так и для корпоративных систем безопасности.

Виды систем видеонаблюдения

Сегодня в продаже имеется огромное количество различных видеокамер и систем передачи данных, поэтому их в первую очередь необходимо разделить по типам:

• аналоговые CCTV,
• цифровые IP,
• комбинированные.

По типу аналоговых камер системы подразделяются на:

• цветные,
• черно-белые.

Кроме того, что цифровые видеокамеры обладают цветной передачей данных, у них есть еще один плюс — возможность сетевого соединения. Качество же принимаемой картинки при этом сравнимо с любительскими и профессиональными зеркальными моделями.

Чтобы соорудить видеонаблюдение своими руками, специалисты рекомендуют использовать цифровые системы, потому что они имеют ряд существенных преимуществ.

В свою очередь, камеры обоих типов передачи данных подразделяются на:

• камеры с ИК подсветкой,
• без подсветки.

По типу реагирования и активации системы бывают:

• автономными,
• управляемыми (с помощью программы или вручную).

Огромное разнообразие современной пишущей аппаратуры дает возможность создать видеонаблюдение своими руками любой сложности и направленности.

Автономные системы представляют собой конструкцию, в которой запись активируется при появлении объекта или движения в зоне наблюдения. Такие записывающие комплексы оснащаются специальными оптическими или емкостными датчиками. Использование конкретного типа видеосистемы зависит от условий ее эксплуатации. Если регистратор устанавливается на улице, то чаще всего применяются оптические или акустические датчики движения, а камера находится в режиме ожидания и низкого энергопотребления. При установке подобной аппаратуры в помещении целесообразней и дешевле использовать датчики, реагирующие на изменения объема. Для того чтобы сделать максимально эффективное видеонаблюдение своими руками, необходимо применять камеры с датчиками движения, что позволит сэкономить не только энергоресурсы, но и свободное пространство на жестком диске.

В зависимости от возможности записи звука камеры можно подразделить на два типа:

• с микрофоном,
• без микрофона.

В зависимости от типа передачи данных цифровые системы делятся на несколько видов:

• беспроводные,
• проводные.

Беспроводные также имеют свои разновидности:

• Wi-Fi,
• Wi-Max,
• Bleutooth,
• GSM,
• отдельный радиочастотный канал.

Также можно подразделять системы по типу источников питания, хранения данных, а также исполнения внешнего корпуса видеокамер.

Кроме стационарных конструкций в продаже имеются автомобильные регистраторы, которые к тому же оснащены еще и GPS навигацией.

Схема расположения видеокамер и прочего оборудования

При создании на дачном участке охранной системы важно учесть не только количество камер и требуемое оборудование, но и такой важный фактор, как параметры видеозаписывающих устройств и место их размещения. Камеры наружного наблюдения, в зависимости от модели, имеют определённый угол обзора и дальность действия. По этим показателям и определяется контролируемая зона

Средства видеонаблюдения необходимо размещать таким образом, чтобы максимально уменьшить количество мест, не попадающих в объектив. Также нужно монтировать оборудование таким образом, чтобы движущийся объект всё время находился в поле зрения наблюдателя. Не менее важно исключить возможность засветки камер от сильных источников света: солнце, прожектор, фары автотранспорта. Для этого необходимо не только учесть место установки оборудования, но и высоту, и угол наклона корпуса. Самая распространённая схема установки камер — по углам участка и дома, с таким учётом, чтобы полностью контролировался периметр

По этим показателям и определяется контролируемая зона. Средства видеонаблюдения необходимо размещать таким образом, чтобы максимально уменьшить количество мест, не попадающих в объектив. Также нужно монтировать оборудование таким образом, чтобы движущийся объект всё время находился в поле зрения наблюдателя

Не менее важно исключить возможность засветки камер от сильных источников света: солнце, прожектор, фары автотранспорта. Для этого необходимо не только учесть место установки оборудования, но и высоту, и угол наклона корпуса

Самая распространённая схема установки камер — по углам участка и дома, с таким учётом, чтобы полностью контролировался периметр.

Схема расстановки видеокамер и прочего оборудования на даче и участке

Краткое описание систем

В аналоговой системе видеонаблюдения используются камеры, передающие сигнал на аналоговый видеорегистратор (например, видеомагнитофон) с возможностью вывода изображения на монитор.

Комбинированный способ видеонаблюдения может иметь два варианта:

• Сигнал с аналоговой камеры записывался на цифровой регистратор и с него транслировался на монитор для просмотра изображения;
• Сигнал с аналоговой видеокамеры поступает непосредственно на компьютер с платой видеозахвата и программным обеспечением, необходимым для захвата и просмотра изображения.

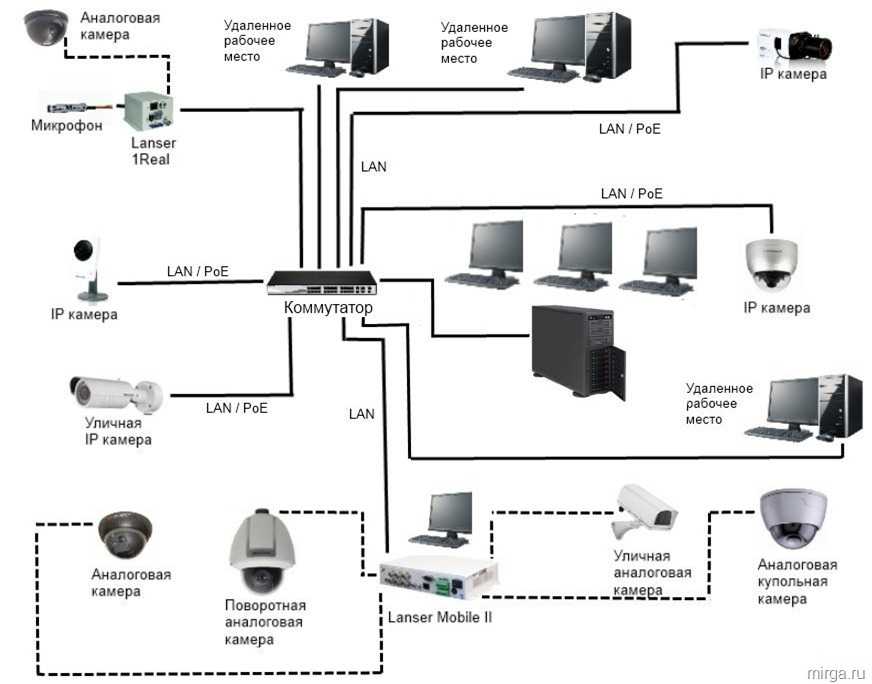

Гибридная система видеонаблюдения используется на объектах с большой удаленностью друг от друга. Она включает как аналоговые камеры, передающие сигнал на цифровой гибридный видеориегистратор, а оттуда – на монитор или в компьютерную сеть, так и сетевые камеры, транслирующие сигнал в сеть, и с него – на компьютер с ПО для просмотра видео.

Построение системы ip видеонаблюдения подразумевает использование видеокамер, имеющих собственный интернет-протокол и программное обеспечение, позволяющее транслировать изображение как в локальную сеть, так и в интернет, через беспроводной адаптер, мобильный телефон или модем.

Powerline PLC-адаптер Qtech QPLA-200 v.2 : 15 комментариев

Уже полгода телевидение от Ростелекома идет по адаптерам TPLink, стандарт AV200. HD каналы показывают без проблем, обычные и тем более. Хорошая технология, особенно когда невозможно кабель проложить, и сейчас уже не дорогая.

Пытались мы ставить эти адаптеры в элит-поселке при подключении PON… Идут очень плохо, т.к. не охотно работают на разных фазах и на разных автоматах. Почти во всех случаях приходилось ставить вместо них видеосендеры. Это не тоже самое, когда тестируешь их в одном помещении на соседних розетках. При этом адаптеры TPLink работают гораздо охотнее.

У себя в квартите ставил в разных комнатах при том, что проводка для каждой проложена отдельной трассой и через отдельное УЗО. В худшем случае — оранжевый индикатор. Красным светился только если через 2 стабилизатора пропускал. В большом коттедже не пробовал.

Что то дороговато комплект какого то Qtech за 2500р, у zyxel за эти деньги можно 2-х портовые приобрести в догонку к этому еще и с сетевой розеткой на борту, т.е. И локалка построена и розетка не занята. Хочется отметить, что при выборе PowerLine адаптера стоит обращать не только на технические характеристики, но и на формфактор.Плюсом этой модели является малый габаритный размер, при горизонтально расположенной спаренной розетке не займет место от второй (хорошо видно на фотографиях) Себе взял самый дешевый комплект TpLink за 1к — 90мегабит/с выдает в однокомнатной квартире. (еще дешевле Dlink. но к ним мое доверие чтото пропало) Был дорогой вариант TPLink (стоимость 3к) испытывался в частном доме — выше 40МБит/с не смог поднять даже из соседних розеток… Во всяком случае, эти адаптеры идеальное решение для подключения IPTV. Если нужна скоростная локалка — нужно смотреть на более дорогие адаптеры, но на мой взгляд лучше протащить кабель — это немного дольше но дешевле раз в 5, даже с учетом всех затрат.

Хром — а какая модель у tp-link?!

Адаптер Powerline TP-Link TL-PA2010KIT заказывал в магазинах DNS. У других поставщиков цены были немного выше

Здравствуйте. Подскажите, если подключать несколько PLC адаптеров стандарта AV200, то максимальная скорость будет такая же как и при подключении 2х или она как-то поделится? И будет ли хватать тогда именно стандарта AV200 для подключения 2х IPTV? Или стоит на вход подключить AV500, а на выходы AV200?

Впринципе, одного порта 100-мегабитного порта роутера, в который будет включен plc-адаптер хватит на 4 STB-приставки. Правда там уже проблемы будут из-за того, что часть полосы Интернет отъедать будет. На две же приставки хватит за глаза.

Уважаемый XasaH. Это из Вашей инструкции. 3. Сбросив настройки PLC сети на всех устройствах, вставьте первый PLC адаптер в розетку…, поясните пожалуйста, как сделать сброс настроек, и в какой момент перед этим вынуть адаптер роетки?

Вопрос к XasaH. При подключении 3х адаптеров возникла проблема. когда включаешь первый адаптер и жмешь кнопку Security, загораются все три лампочки, но после этого индикатор Power горит постоянно а не мигает. Проблема решается если на 2х адаптерах по очереди нажать кнопку Reset, но тогда работают только 2 приставки, 3ю приставку подключить к сети не удается. Пробовал сбрасывать все 3 адаптера и настраивать заново по инструкции, индикатор Power все равно не мигает, а горит постоянно.

kola831 — не сталкивались с таким. Тут, наверное, лучше в техподдержку qtech вопрос задать. Возможно третий адаптер перепрошивать надо.

Как выглядит спящий режим? Что при этом происходит? У меня адаптер который хочу третьим подключить не реагирует ни на какие нажатия и перезагрузки. Горит зелёный power и красный Plc. Как его вывести из этого ступора

Работаю выездным инженером техподдержки РТ в Питере. В коттеджах эти устройства часто перестают работать или работают плохо. С чем связано — х.з. И в Песочном так и в Агалатово. Единственное, заметил, что там, где они не работают, установлены стабилизаторы от 30 кВА. Может быть они мешают т.к. синусоида у них не идеальная.

Привет всем. У меня вопрос такой. Возможно ли из 4 plc сделать парную сеть. Т.е 2 plc это интернет и 2 plc тв. Ставил по инструкции.работает либо интернет либо тв. Вместе никак

Можно, но надо каждую пару на свой канал повесить, чтобы они не пересекались между собой.

Источник

Схема подключения аналоговой системы видеонаблюдения.

Аналоговые компактные видеокамеры являются одним из самых распространенных компонентов видеонаблюдения. Встретить в продаже их можно практически в каждом магазине или на рынке, где продается бытовая техника. Обычно для подключения аналоговых видеокамер используют RCA разъемы (в просторечии «тюльпан»). RCA разъем имеет три штекера: желтый – видеосигнальный, белый – для монофонического аудиосигнала, красный – для правого канала стереофонического 2-х канального аудиосигнала (для левого канала используется белый штекер). В качестве устройства отображения видеосигналов можно использовать и обычный телевизор. То есть, для организации самой простой системы видеонаблюдения достаточно просто подключить камеру к телевизору.

В состав типичной аналоговой системы видеонаблюдения входит 5 компонентов:

• видеокамеры;
• проводная сеть;
• квадратор;
• видеомагнитофон;
• мониторы.

Каждая из камер аналоговой системы видеонаблюдения подключается к электронному устройству (квадратору), предназначенному для объединения исходных видеосигналов в один. Единый видеосигнал содержит изображения всех уменьшенных исходных видеосигналов, которые способны отображаться на одном мониторе. Например, если ко входам квадратора подключены четыре видеокамеры, а к выходу-всего один монитор, то на мониторе одновременно будет транслироваться уменьшенные изображения со всех четырех камер наблюдения.

Центральным компонентом аналоговой системы видеонаблюдения является квадратор. К его входящим гнездам подключаются камеры наблюдения, а к выходящим-мониторы и записывающие устройства. Видеофиксация осуществляется на видеомагнитофоны (формат VHS). На одну кассету вмещается до 960 часов записей видеосигналов.

К преимуществам аналоговой системы видеонаблюдения относится:

• простота в настройке и работе;
• высокая надежность системы;
• простота обслуживания системы.

• ограниченная функциональность;
• необходимость в постоянном обслуживании: требуется постоянная смена и архивация записанных кассет, периодическая чистка и/или замена видеоголовок.

В последнее время квадраторы и видеомагнитофоны практически уже не применяются при создании систем видеонаблюдения. Их функции переняли на себя видеорегистраторы (DVR). Схема подключения аналоговой системы видеонаблюдения выглядит следующим образом. Все видеокамеры подключаются к видеорегистратору (DVR) при помощи коаксиального кабеля и BNC-разъёмов. Грамотный подбор коаксиального кабеля может обеспечить качественную картинку при длине кабеля до 300 м. К видеорегистратору для просмотра видеоизображений, передаваемых от камер наблюдения, также подключаются мониторы.

Распространенное разрешение IP-камеры

Распознавание лица человека при разном разрешении камер

Выбирая разрешение IP камеры, необходимо четко понимать, будет ли польза от сверхдетализированной картинки. Можно приобрести сетевую камеру с разрешением 12 Мп, но соотношение сторон изображения 16:9 имеет только разрешение 1 Мп и 2 Мп, соответственно, 1280×720 точек и 1980×1080 точек. Камеры с большим разрешением передают картинку с соотношением сторон 4:3, поэтому на деле видео с 4-мегапиксельной видеокамеры может выглядеть на одном и том же экране хуже, чем видео с 2-мегапиксельного устройства. При прочих равных условиях чем больше разрешение, тем информативнее изображение.

Требования к аппаратному и программному обеспечению при организации наблюдения через интернет

Схема построения ip видеонаблюдения зависит от площади и архитектуры объектов, на которых необходим визуальный контроль.

В зависимости от этого, будут меняться параметры аппаратной и программной частей, а также требования к локальной сети.

Перед монтажом камер важно продумать схему их размещения таким образом, чтобы с учетом угла захвата и поворота все ключевые точки помещения или открытого пространства оказывались под постоянным наблюдением. При построении сети для наблюдения за офисом или магазином предъявляются следующие требования

При построении сети для наблюдения за офисом или магазином предъявляются следующие требования.

Аппаратная часть: ip камеры в количестве, достаточном для контроля ключевых точек, локальная сеть, сетевой коммутатор с достаточным количеством портов, компьютер с программным обеспечением для записи и просмотра видео и достаточным объемом жесткого диска, в случае большого количества информации – сервер.

Требования к локальной вычислительной сети зависят от количества камер, через которые ведется наблюдение. В небольших сетях (до 10 видеорегистраторов) пропускная способность ЛВС от камеры до коммутатора должны быть не менее 10 мегабит в секунду, а от коммутатора до компьютера – не менее 100 мегабит в секунду.

Если вы используете дорогие видеокамеры с разрешением в несколько мегапикселей, пропускную способность от камеры до коммутатора нужно увеличить в 2-3 раза.

При использовании уже имеющейся в офисе или магазине локальной вычислительной сети, под организацию видеонаблюдения лучше зарезервировать отдельный канал.

Следует иметь в виду, что кроме пакетов с видеоданными, через локальную вычислительную сеть передается множество служебной информации, что также создает дополнительную нагрузку на ЛВС.

Преимущества IP видеонаблюдения

	IP камера	Аналоговая	WEB камера
Гибкость	Можно разместить где угодно, подключив к локальной сети или к интернету с помощью обычного или GPS модема, или WI-Fi адаптера.	Не далее 500 м от видеорегистратора, или 1,5 км при использовании усилителей и аналоговых модемов.	На расстоянии 3-5 м от компьютера.
Установка	После присвоения IP адреса видеокамере, можно начинать работу.	Настройки не требуется.	Необходимо установить драйвер на устройство и специальное ПО, установить обновления или программы для совместимости.
Функциональные возможности	Поступившее по сети видео не нуждается в дополнительной обработке. Сохранение, поиск и анализ выполняется удаленно на любом ПК.	Требуется дополнительное оборудование для сохранения. Для обработки и сортировки требуется подключение к ПК.	Возможности в обработке зависят от мощности ПК и функционала ПО установленного на него.
Доступ	С любого ПК или иного устройства подключенного к интернету, которое имеет совместимый браузер.	Для удаленного доступа требуется ПК, со специализированной программой, выступающий в роли прокси-сервера.	Отсутствует возможность удаленного администрирования. Необходимо специализированное программное обеспечение.
Стабильность	Высокий уровень без дополнительных устройств.	Чувствителен к электромагнитным наводкам.	Зависит не только от стабильной работы камеры, но и от ПК.
Качество	Высокое	Среднее и низкое в зависимости от дальности передачи и возможностей видеорегистратора.	Среднее
Стоимость	Высокая, но кроме камеры практически ничего не требуется.	Средняя, учитывая необходимость прокладки сетей и дополнительное оборудование для видеорегистрации.	Низкая

Удалённое видеонаблюдение через 3G/4G и особенности его подключения

При подобном подключении следует учитывать множество нюансов

Основное внимание необходимо обратить на модем. Не стоит буквально воспринимать максимальную скорость передачи, которая на нём указана, её достигнуть вряд ли получится

Решающими факторами здесь будут такие моменты, как количество подключенных камер слежения и состояние сети сотового оператора

Решающими факторами здесь будут такие моменты, как количество подключенных камер слежения и состояние сети сотового оператора.

При подключении модема непосредственно к персональному компьютеру нужно помнить, что удалённое наблюдение будет возможным лишь при его включенном состоянии. Исключением можно назвать модемы с автономным питанием. Неплохим вариантом будет использование модема совместно с Wi-Fi-роутером.

Видеонаблюдение можно организовать через сети сотовых операторовФОТО: miproteh.ru

Ещё одним способом монтажа является включение в систему отдельного регистратора, который будет параллельно записывать происходящее. Но и здесь не обошлось без подводных камней. Универсальные модемы редко подходят к тому или иному регистратору, поэтому о подобном следует подумать заранее.

Подключение такого оборудования и его настройка практически не отличается от описанных выше вариантов (в зависимости от типа камер видеонаблюдения).

Модемы с отдельным питанием намного удобнее и надёжнееФОТО: cervicem.ru

Статья по теме:

Заключение

IP-видеонаблюдение – это инновационный подход к реализации функций управления. Цифровое видеонаблюдение имеет более широкую автономность, преимущество автоматизации многих операций и режима программируемой видеозаписи. Стоит отметить способность разрешения цифровых камер. Сегодня он в десять раз лучше, чем версия аналоговой камеры, что позволяет получить подробные изображения небольших объектов наблюдения.

Основным преимуществом IP-видеонаблюдения является способ передачи видео. Можно запрограммировать систему на отправку данных через Интернет. Также возможно настроить оборудование для его включения при реагировании на датчик движения и многое другое.
