Пол в бане на сваях: как сделать устройство пола на винтовых сваях, фото и видео

Полы на сваях

Когда проектная документация на баню предусматривает ее установку на винтовой или бетонный фундамент, что позволяет приподнять ее надо уровнем почвы, то технология укладки досок несколько отличается. Утепление пола в бане выполняется по другой схеме. По данным требованиям настилается пол в бане на сваях.

Для начала в верхней части столбчатого или свайного фундаментов укладываются балочные перекрытия, делается каркас из бруса, на который набиваются доски. Пустотные участки заполняются керамзитом либо закладываются минеральной ватой. На утеплитель настилается пароизоляционная прослойка, потом крепятся лаги. Остается только набить чистовой пол из досок, что вполне по силам каждому хозяину.

Устройство пола в бане на винтовых сваях

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства. Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем. В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.

Полы в бане на сваях — Схемы и Проекты

Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться. В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока. Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.

В нижний венец установлены лаги пола сечением 100х150 мм.

Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.

Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.

Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.

Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.

На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.

В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.

В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.

Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.

Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.

Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя

При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна

Как сделать пол в бане на сваях своими руками: Инструкция

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

После чего половые лаги снизу подбиваются досками чернового пола.

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

На черновой пол или обрешетку укладываются плиты ЦСП.

Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.

Стяжка пола выполняется по маякам. Их можно сделать из дерева или из металлических профилей, как на фото выше. Поверх бетона укладывается керамическая плитка или обустраивается деревянный пол. Если в планах сделать проливные полы из досок, то в пространстве между деревянным настилом и бетонной стяжкой рекомендуется организовать вентиляционный канал.

Такая труба обеспечит хорошую воздушную циркуляцию и не только защитит деревянные полы от преждевременного гниения, но и позволит дольше и с большим комфортом находится в парной благодаря постоянному притоку свежего воздуха. При необходимости снаружи или внутри на трубе может быть установлен регулирующий клапан, крышка или задвижка.

Слив в бане на винтовых сваях

Приподнятый на винтовых опорах пол бани может утепляться с внешней стороны засыпкой перлитом или обычным пенопластом. Вывод из моечного отделения и парной обязательно через сильфон и колено подключают к пластиковой канализационной трубе. Отстойник обязательно должен иметь сливной и промывочный краны, в противном случае будет сложно чистить его и сливать воду, если баня на сваях будет зимовать без нагрузки.

Если парилкой планируют пользоваться круглогодично, то сливной трап или гофр ставят без сильфона, а приемное отверстие обязательно закрывают съемной крышкой. Для зимних бань на сваях использование трапа не рекомендуются, так как водяной затвор внутри корпуса может замерзнуть и разорвать крепежный фланец.

Виды для строительства фундамента под баню

Как правило, баня не представляет собой крупный объект, и это является основным условием при выборе фундаментного основания. Для забивных столбов потребуется специальная строительная техника, аренда которой обходится дорого. Кроме того, на каждой забитой железобетонной свае придется устраивать оголовок. Получается, что такой вид основания для возведения бани маго пригоден, поэтому многие отдают предпочтение винтовым и буронабивным вариантам.

Буронабивные

Этот вариант используется почти для любого небольшого объекта, к которым можно отнести и баню. Здесь имеется только одна сложность – бурение скважин.

Несущие способности буронабивного свайного столба образуются в результате работы в две плоскости – от опоры, расположенной на лежащем под ней грунтовом слое и от взаимодействия боковых поверхностей столба с соприкасающейся с ними почвой.

Отличаясь подобными особенностями, буронабивной столб может не достигать прочного грунтового слоя, находящегося на большой глубине, а исполнять свое функциональное предназначение благодаря работе боковых частей. В этом случае сваи называют «висячими» и не рекомендуют для их устройства использовать опалубочные конструкции.

Можно устраивать опалубки из стальных, асбестоцементных или пластиковых труб, применять для этого конструкции с коробчатым сечением, но в таком случае цена устройства фундаментной основы увеличится примерно в двое, потому что кроме опалубки понадобятся сваи, сохраняющие несущую способность. Бетонный раствор заливают сразу в пробуренную в грунте скважину.

Принимая во внимание тот факт, что баня не способна создавать значительную нагрузку, расчеты по установке буронабивных свайных опор не понадобятся. Но существует простая методика, использовать которую все же придется:

диаметр скважин должен составлять двадцать – тридцать сантиметров, глубина забуривания – от двух до двух с половиной метров. Если это условие не выполняется, это означает, что свая дошла до плотного грунтового слоя, и ее можно оставлять на такой глубине;
свайные опоры устанавливаются под углами, наружными стенами и внутренними перегородками;
шаг установки – не более трех метров (под баню 6 х 4 м, если стена несущая внутренняя одна – 9 опор).

Если скважины указанного диаметра устроить не получается, разрешается уменьшить их диаметр до десяти сантиметров, устанавливая малые опоры треугольниками с шагом в 30 – 40 см.

Винтовые

Такие опоры подходят для любого небольшого сооружения. Их несущие способности зависят от опоры на плотный грунт.

Среди основных преимуществ выделяют:

сохранение целостности поверхностного слоя;
быстрота строительства фундаментной основы;
приемлемые расходы на установку.

Свая, представляющая собой стальную трубу с лопатками, вкручивается в почвенный состав. На верхних участках труб устраиваются несущие рамки из металла (ростверок), на которые опирается сооружение. Получается, что баня словно «зависает» в воздухе. Винтовые опоры выставляются через два с половиной – три метра, в обязательном порядке – под углы и несущие стены. Диаметр сваи – от 108 мм.

Технологически процесс не вызывает сложностей, но определенные особенности имеются:

сваю следует заглубить не менее, чем на 1.6 м, для чего придется провести исследование грунтового состава;
в процессе ввинчивания в обязательном порядке на стенках сваи появятся потертости, что повлечет за собой коррозию металла;
установка свай должна выполняться строго вертикально, оголовки выравниваются по единой горизонтальной линии. Это влечет за собой дополнительные мероприятия по подрезке или наращиванию установленных опор;
так как баня на свайно-винтовом фундаменте приподнята над поверхностью земли, подачу воды и слив для бани придется тщательно утеплить;
для большей устойчивости строители рекомендуют перед бетонированием свай выполнять их армирование;
выполняя работы в зимний сезон, следует проводить предварительное забуривание, достигая точки промерзания почвы.

Утепление пола

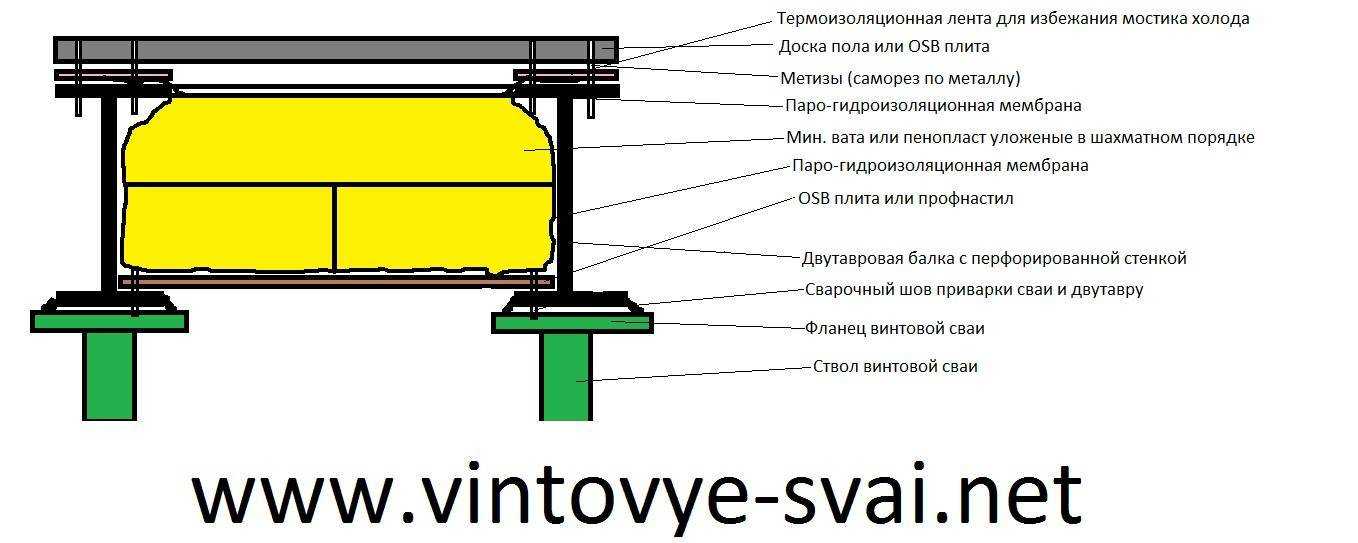

Теплоизоляция полов в доме с винтовым фундаментом производится в два этапа: на стадии строительства методом утепления по лагам и в процессе эксплуатации с наружной стороны. Давайте рассмотрим оба варианта утепления пола более подробно.

Внутреннее утепление

Утепление пола изнутри в доме на винтовых сваях производится методом утепления по лагам. Применяется обычная технология, которая включает в себя работы в такой последовательности:

По нижнему краю лаг набиваются черепные бруски.
Затем на эти бруски укладывается черновое основание из досок. Их необходимо уложить как можно плотнее, а оставшиеся щели заполнить монтажной пеной.

Следующим этапом производится монтаж гидроизоляционного материала. В этом качестве используют рубероид или толстую полиэтиленовую пленку, уложенную в несколько слоев. Монтаж гидроизоляции необходимо производить внахлест не менее 10 см.

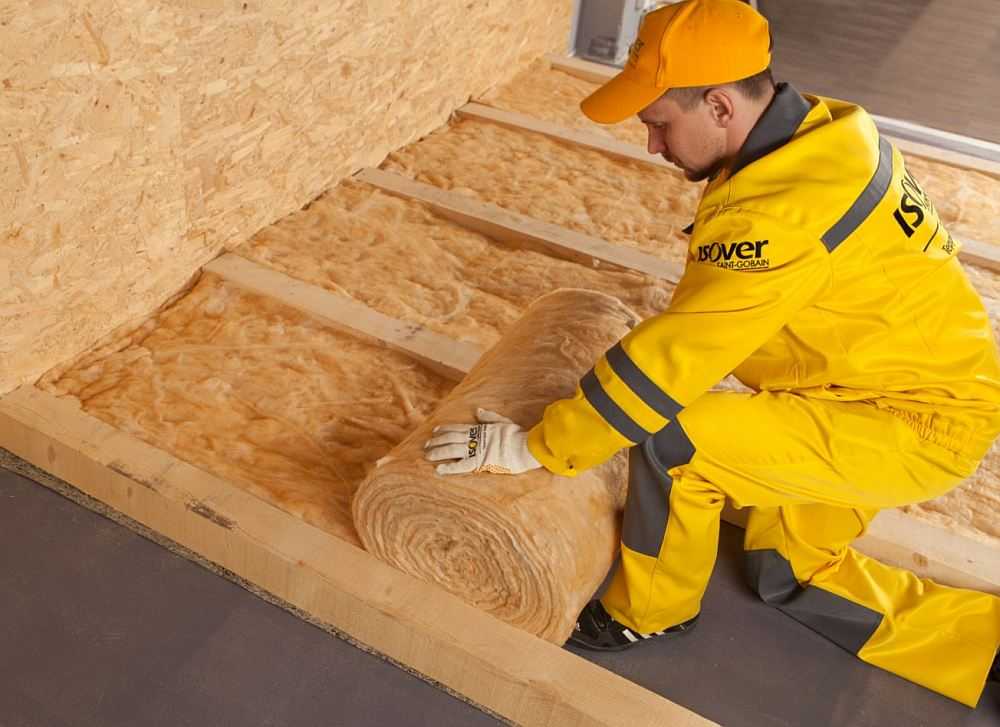

На слой гидроизоляции производится монтаж теплоизоляционного материала. Применяемые материалы для утепления будут рассмотрены ниже.
Сверху утеплитель накрывается слоем пароизоляционного материала, после чего производится монтаж напольного покрытия.

На лаги можно набивать половые шпунтованные доски или толстую фанеру. Для дополнительного утепления полов используют линолеум на толстой основе, ковролин или стелют ламинат с использованием пробковой подложки.

Наружное утепление

Во время эксплуатации дома на винтовых сваях можно произвести дополнительное утепление пола снаружи. Давайте подробно изучим технологию как правильно утеплить пол данным способом:

По всей внешней площади дома снизу на лаги закрепляется пароизоляционный материал. Его можно закрепить клеевым способом или прибить строительным степлером.
После монтажа пароизоляционного материала, устанавливается листовой теплоизолятор, который крепится к деревянному основанию при помощи саморезов с тарельчатыми шляпками.

Затем теплоизоляционный материал необходимо закрыть ветровой мембраной, которая пропускает воздух и пары влаги в одном направлении: от теплоизолятора, что позволяет ему дышать.

В некоторых случаях на этом утепление пола с наружной стороны дома на винтовых сваях считают выполненным. Но при желании теплоизолятор дополнительно можно закрыть досками, которые набиваются на нижние торцы деревянных балок основания дома.

Применяемые теплоизоляционные материалы

Современные технологии помогли разработать новейшие высокоэффективные теплоизоляционные материалы, которые и применяются при утеплении полов в доме на винтовых сваях. Исходя из практического опыта применения, специалисты рекомендуют использовать такие утеплители:

Экструдированный пенополистирол. Этот современный утеплитель, пожалуй, обладает самыми лучшими эксплуатационными характеристиками из всех применяемых утеплителей. Листы экструдированного пенополистирола обладают отличными теплоизоляционными свойствами, имеют незначительный вес, легко режутся, способны выдерживать значительные механические нагрузки. Кроме этого, пенополистирол практически не впитывает влагу, не подвержен гниению и образованию плесени, имеет продолжительный срок эксплуатации даже в неблагоприятных условиях. Единственным минусом этого материала является его достаточно высокая цена, которая в большей мере зависит от сложности технологического процесса изготовления утеплителя.
Прессованные плиты базальтовой ваты обладают очень низкой теплопроводностью, хорошо поглощают различные шумы. Легкий вес и монтаж также добавляют популярности этому материалу. Существенным минусом минеральных утеплителей является их гигроскопичность, что заставляет применять многослойную гидроизоляцию при монтаже. Именно поэтому специалисты рекомендуют использовать прессованные виды ваты для внутреннего и наружного утепления дома на винтовых сваях. Такой теплоизолятор более влагостоек и прочен, его легче монтировать и закреплять.
Пенопласт отличается низкой стоимостью и легким весом. Отлично подходит для дополнительного утепления. Благодаря низкой стоимости пенопласт пользуется большой популярностью. Кроме этого, он обладает такими свойствами: низкие показатели теплопроводности, хорошая влагоустойчивость, легкая обработка, долговечность.
Вспененный полиэтилен на фольгированной основе применяется в качестве пароизоляционного слоя для защиты основного утеплителя от воздействия внешней влаги. Кроме этого, пенополиэтилен усиливает теплоизоляционные характеристики за счет наличия отражающего тепловые волны фольгированного слоя. Доступная цена, легкий монтаж и хорошие эксплуатационные свойства делают этот материал очень популярным.

Устройство пола в бане

Пол в бане должен быть влагостойким и надежным

Полы в небольшой бане обычно устраивают таким образом, чтобы излишки воды могли просочиться между досками пола и впитаться специальными мембранами, которые обеспечивают водоотвод использованной для мытья или стирки жидкости.

Одновременно с этим, требуется сделать утепление полов, чтобы баня быстро не выстывала. Утеплить полы в бане легко своими руками, применяя нужный качественный утеплитель.

Идеальным вариантом бани является возведение каркасной постройка из натурального дерева, которую легко нагреть за короткий срок. Полы в такой бане тоже устраивают из дерева, что легко сделать своими руками.

Высокая влажность и обилие пара в бане приведет к быстрой порче древесины, ведь материал подвержен в таких условиях биологическим поражениям: возникают очаги гнили, распространяются по деревянным поверхностям пола и стен грибок и плесень.

Бетонные полы

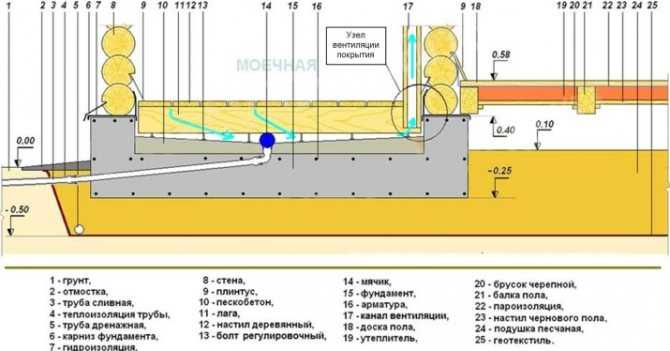

Пример бетонного пола в бане со сливом

Устройство бетонных полов производится в несколько этапов. Конструкция представляет собой своеобразный пирог, состоящий из многих слоев:

Утрамбованное основание на грунте;
Первый пласт бетона, толщиной не менее 5 см;
Керамзит и войлок в качестве утеплителя при каркасной заливке;
Слой бетона, армированный сеткой;
Выравнивающая финишная прослойка;
Окончательное покрытие.

Утрамбовывать грунт и укладывать сверху укрепляющий слой из гравия со щебенкой, а также заливать каждый слой следует с уклоном в направлении сливного отверстия. В итоге, правильно уложенное основание должно иметь уклон не менее 10º

Но главное, на что нужно обратить внимание при обустройстве бетонных полов – более мощное основание под печь

Обустройство бетонных полов – каким будет объем работ?

Основания из бетона встречаются в частных банях реже. Связано это с необходимостью выполнения ряда трудоемких работ и их высокой стоимостью. Тем не менее, некоторые домашние умельцы хотят сделать в своей баньке именно такие полы. Опишем процесс их монтажа. Прежде всего, осуществим несколько предварительных мероприятий (они выполняются до заливки бетонного основания):

Составляем схему прокладки канализационных и водопроводных труб на полу. Укладываем их в соответствии со сделанным планом. Делаем трап – отверстие, к которому подводится слив. Последний обязательно оснащаем сухим гидрозатвором (он исключит образование затхлого запаха в бане в случаях, когда она не будет использоваться длительное время). Решетку трапа размещаем в самой низкой точке будущего бетонного пола. Под основанием парилки создаем подушку из щебня и песка толщиной около 4 см. Настилаем гидроизоляционный материал (обычно используется рубероид) по всем отделениям свайного фундамента. Небольшой нюанс. Вместо рубероида допускается применять паропроницаемую мембрану. Она лучше справляется с задачами по гидрозащите пола. Но ее стоимость достаточно высока

Теперь можно заливать цементно-песчаную смесь. Когда она затвердеет, приступаем к теплоизоляции пола. Бетонная поверхность утепляется керамзитом, пенополистирольными плитами, минеральной ватой либо перлитом. Перед монтажом любого из этих материалов хорошо очищаем от мусора и пыли напольную поверхность.

Плиты из пенополистирола после укладки в обязательном порядке обрабатываем монтажной пеной. С ее помощью мы герметизируем все швы между теплоизоляционными изделиями. Когда пена высохнет, дополнительно гидроизолируем поверхность рубероидом. Аналогично поступаем и тогда, когда производится утепление пола с помощью минваты, так как она очень боится воды. Под действием влаги вата теряет все защитные характеристики. Перлит или керамзит перед укладкой на бетонное основание смешивается с цементом и водой. Полученный раствор равномерно распределяется по поверхности.

Как видим, устройство бетонного напольного основания в парилке на винтовых сваях не требует специальных знаний. Все работы реально выполнить без помощи профессионалов. А затем долго наслаждаться долговечным и теплым полом в частной бане.

Утепление пола в бане

ЭППС отлично подходит для утепления

Выбор утеплителя для пола в банном помещении должен удовлетворять определенным требованиям:

Высокие показатели влагостойкости – утепление пола стоит производить материалами, которые обладают наивысшей водоотталкивающей способностью.
В бане (особенно в парилке) создается влажная обстановка при достаточно высокой температуре, поэтому материалы для утепления пола не должны выделять вредных веществ в момент нагревания и намокания. Экологическая безопасность утеплителя и его гигиеничность – главные требования к материалам, которые намерен использовать хозяин для утепления бани.
Низкий коэффициент теплопроводности – утепление выполняется таким образом, чтобы надежно удерживалось тепло внутри помещения бани или сауны.

Деревянные полы – особенности

Основное условие непротекаемого пола в парной – лаги монтируются перпендикулярно относительно направления, в котором стекает использованная вода. Главный элемент такого пола – крепкие лаги, опирающиеся на брус, укрепленный по столбчатому фундаментному основанию.

Если полы настилаются по сваям, рекомендуется применять более эффективный изоляционный материал – керамзитный камень, минеральную вату и другие. На закрепленные лаги настилаются доски, предварительно пропитанные антисептическими составами. Стоит заметить, что пропитка пола в бане должна быть выбрана правильно, с учетом породы древесины. Если пол строится протекаемого типа, то между досками оставляются промежутки в несколько миллиметров, через которые вода будет иметь возможность беспрепятственно уходить в дренажную яму.

Необходимые размеры свай

Для того чтобы выбрать толщину и длину свайно-винтовых опор для монтировки их своими руками требуется знать точно все типы пластов грунта. Именно тогда моджо с точностью выбирать длину опор винтовых оснований.

Для одноэтажной бани вполне подойдут сваи длиной 1400-1500 м, при этом диаметры самой опоры не должны быть меньше 110 мм с лопастями до 310 мм. Конечно, в некоторых случаях предпочтительно останавливать свой выбор на опоре, у которой диаметр не меньше 108 мм, так как именно она выдерживает большую нагрузку от здания.

Число свай, которые понадобятся для строительства бани, рассчитывают таким образом, чтобы расстояние между ними оставалось в пределах 1800 мм

Монтировать стоит в таком порядке:

удалить верхний слой почвы в месте будущей опоры на 180 мм;
вкрутить или ввинтить опору строго вертикально без дополнительных поправок уже в породе;
выровнять все опорные столбы по горизонтали для дальнейших работ по установке фундамента (в случае, если выровнять их не получается, можно немного сваи подрезать);
зацементировать опоры свайно-винтового типа непосредственно в почве;
по мере затвердевания бетона стоит установить заглушки на опоры для защиты от быстрой коррозии и износа;

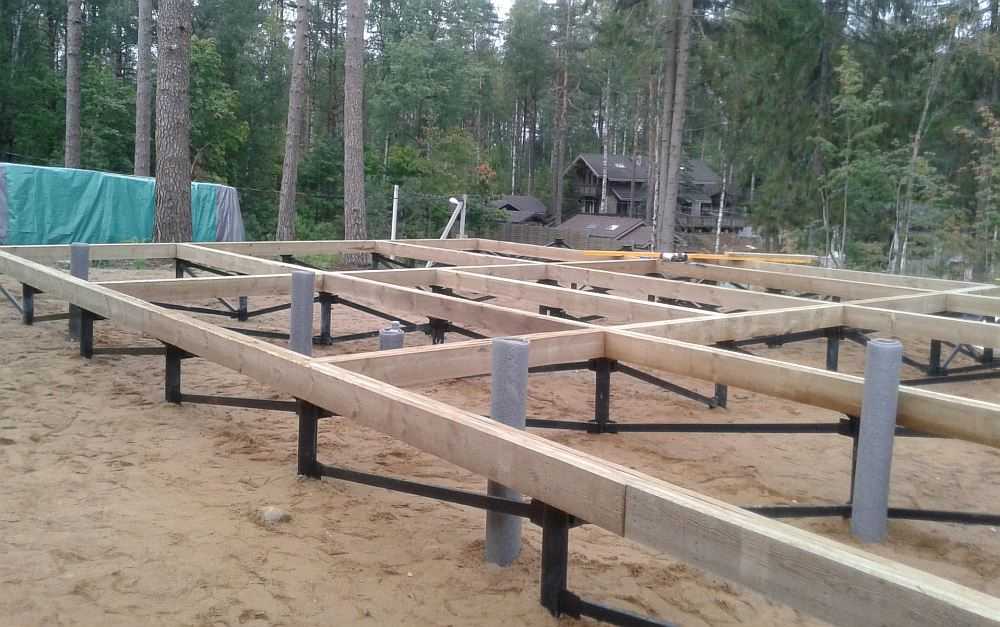

установить связку свайных опор посредством швеллера или металлических уголков (иногда использую брусья или армированный цемент).

Если поддерживаться такого порядка, то можно без лишних усилий сделать фундаментную основу свайно-винтового типа своими руками.

Как сделать?

Подготовка

Прежде чем приступать к монтажу пола, необходимо обработать все элементы конструкции. И сваи, и деревянные заготовки покрывают антисептическими пропитками, антипиренами и другими защитными составами. Это позволяет предотвратить появление гнилей, плесени и другой патогенной микрофлоры. Все дальнейшие работы можно проводить лишь после того, как доски и сваи полностью просохнут.

Утепление

Оптимальным вариантом для утепления банного помещения снизу станет прокладка теплоизоляции. Ее выкладывают между черновой и финишной конструкциями, устанавливают по лагам вместе с гидроизоляционной пленкой.

В бане на сваях выкладывают гидроизоляцию нескольких типов.

В случае бетонной стяжки прибегают к наплавляемой рулонной гидроизоляции. Также можно воспользоваться обмазочным составом в виде битумной мастики.
При монтаже деревянных конструкций поверх утеплителя обычно выкладывают гидроизоляционные мембраны или полиэтиленовую пленку.

Монтаж цоколя

Утеплить пол при винтовом свайном фундаменте можно путем теплоизоляции цоколя по всему периметру. Основная задача цоколя сводится к тому, чтобы изолировать пространство под полом и не пропустить в помещение холодные воздушные массы. Кроме того, он делает значительно лучше вид постройки.

Облицовка цоколя обычно выполняется посредством теплоизоляционных плит, на которые крепят декоративные панели, — они могут имитировать всевозможные природные материалы (древесину, камень, кирпичную кладку). В качестве плитной теплоизоляции обычно используют пеноплекс или пенопласт.

Как только все панели будут закреплены по периметру строения, места стыков следует заделать монтажной пеной.

Устройство

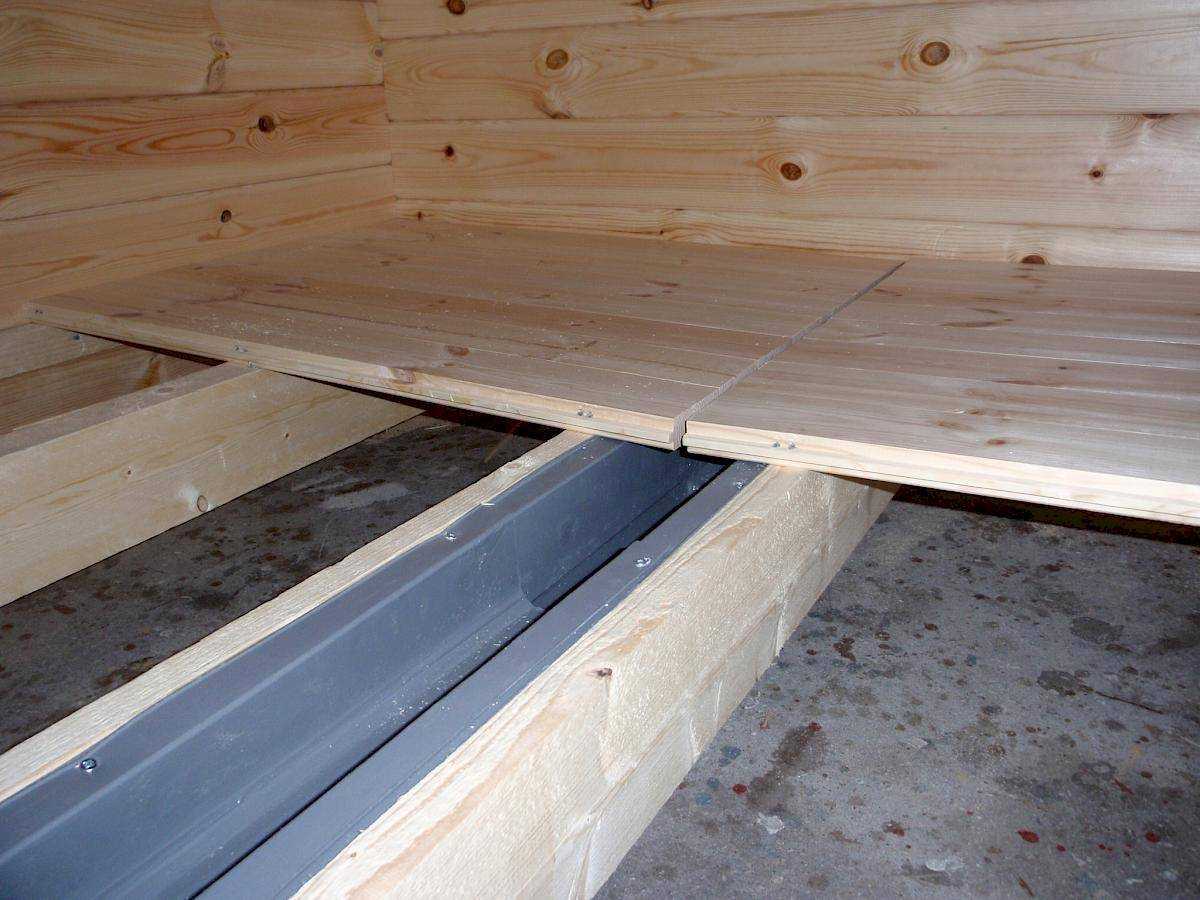

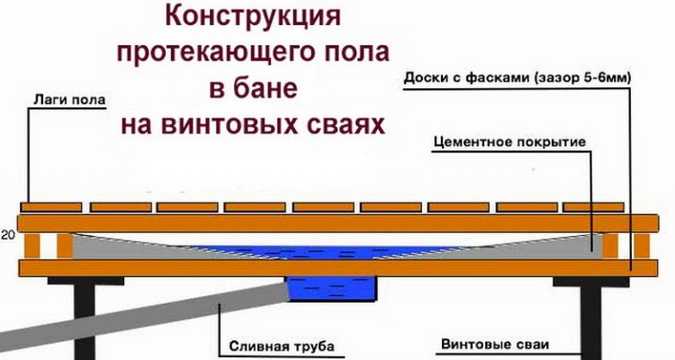

Самой распространенной конструкцией для бани на сваях считается проливной/мокрый пол. Однако он нуждается в качественной теплоизоляции, особенно когда предполагается использовать баню круглогодично. Вся израсходованная вода в данном случае сливается на пол, после чего выводится в дренажную либо канализационную систему по сливному трапу, размещенному под небольшим наклоном.

Существует две основные разновидности проливной конструкции. Она может быть полностью деревянной либо комбинированной. В первом варианте доски крепят сверху балок так, чтобы предусмотреть между ними щели в 4–6 мм.

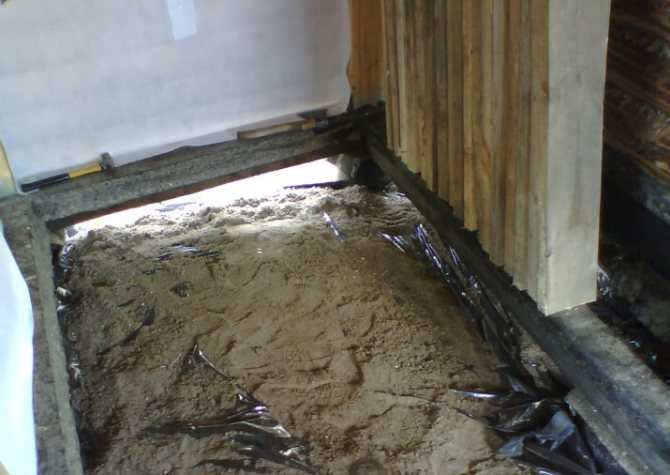

В процессе эксплуатации бани вся грязная вода выводится в щебень, поэтому необходимости дополнительно устанавливать канализационную систему нет.

Однако такой способ имеет свои недостатки. В зимнее время в помещении будет холодно. Кроме того, качественное выведение воды во многом зависит от присутствия песка в грунте.

Более комфортной и практичной считается конструкция проливного пола, смонтированная над бетонной стяжкой с установленным в ней сливным отверстием. В данном случае на грунт, уложенный под небольшим углом к сливной яме, выкладывают слой щебенки, покрывают армирующей сеткой и выполняют стяжку.

После этого останется только укрепить балки и оформить дощатый настил.

Укладка древесины или заливка бетона

При круглогодичном использовании бани также можно предусмотреть монтаж сухого пола. Для этого изготавливают пары дощатых настилов. Один выступает в качестве чернового покрытия, поверх него обязательно укладывается слой утеплителя, который сверху и снизу покрывают гидроизоляционным материалом. Второй (чистовой) настил выполняется из твердой шпунтованной доски. Чаще всего для её изготовления используют древесину хвойных пород.

После этого основание утрамбовывают и заливают раствором бетона слоем 4–5 см. Подсохший бетон покрывают пленкой, выкладывают утеплитель, снова гидроизолируют и заливают второй слой стяжки, её необходимо армировать металлической сеткой.

Отделка

Для отделки пола в бане на винтовых сваях часто используют кафельную либо керамическую напольную плитку. Обычно под неё кладут второсортную доску, фанеру, ДСП и другие материалы, которые можно закрепить брусом к полу.

В то же время плитка имеет свои недостатки.

под действием воды она становится скользкой, поэтому при использовании во влажных помещениях предпочтение лучше отдать панелям с рифленой поверхностью.
быстро нагревается, и это делает невозможным и её применение в парной комнате.

Ну и наконец, кафель не соответствует стилистике традиционной русской бани, поэтому большая часть пользователей отдает предпочтение вагонке из древесины с красивой текстурой.
