Экран под ванну своими руками

Какие еще варианты есть без ремонта?

Для того, чтобы скрыть стену с трубами без лишних затрат, рекомендуется использовать обычные жалюзи. Этот бюджетный способ отлично подойдет тем, кто не хочет сооружать сложные конструкции либо рассматривает временный вариант. Деревянные жалюзи отлично впишутся в эко-стиль, а пластиковые – в современный. Но если интерьер санузла выполнен в классическом стиле, изделия вряд ли впишутся в общий дизайн.

Пластиковые жалюзи прослужат максимально долго: они практически не боятся воды, за ними нетрудно ухаживать. На современном рынке представлен широкий ассортимент изделий, который позволяет выбрать конструкцию под цвет отделки. К сожалению, жалюзи не обладают звукоизоляцией, а также не закрывают трубы полностью – для низа придётся сооружать отдельный короб.

Если капитальный ремонт не планируется, а трубы никак не вписываются в интерьер, можно заказать специальный навесной шкафчик. Его монтаж не займет много времени, зато часть коммуникаций будет скрыта.

Многие женщины по достоинству оценят ещё одну идею декорирования труб в туалете: скрыть неприглядные элементы поможет обычная рулонная шторка – главное, приобрести изделие, подходящее по ширине и высоте. С её размещением не возникнет никаких трудностей. Рулонные шторы отличаются широким ассортиментом расцветок, а материал защищен специальными антистатическими и антибактериальными составами.

На фото яркие жалюзи, расположенные углом, успешно прячут коммуникации. В аварийном случае они позволят мгновенно перекрыть водопровод.

Для ценителей стиля лофт дело обстоит ещё проще: если туалет выдержан в промышленном стиле, трубы могут послужить отличным декором, который сочетается с выбранной стилистикой. Потребуется лишь привести коммуникации в порядок, устранив дефекты, счистив старые наслоения или просто заменив их на современные.

На фото санузел в стиле лофт – кирпичная кладка служит отделкой, а черные трубы возле мойки выкрашены в единый цвет. Выделяясь на терракотовом фоне, открытые трубы становятся одной из главных изюминок интерьера.

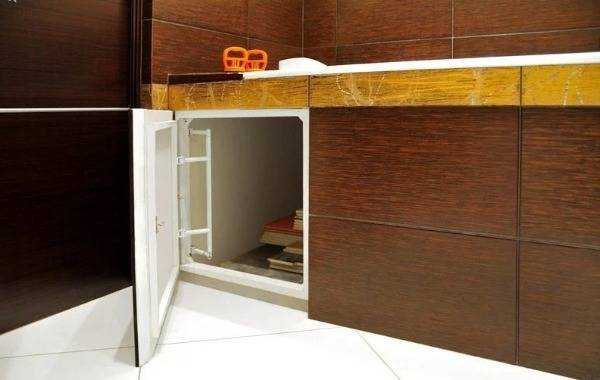

Ревизионный люк

При необходимости постоянного доступа под ванну, например, для хранения тазов-ведер, моющих/чистящих средств, в кладку или каркасную систему встраиваются дверки или люки. Промышленность выпускает ревизионные люки с дверками распашного, сдвижного и откидного типа с обычными и нажимными механизмами открывания.

Проем под люк нужно сделать в нижней передней части ванны. Именно здесь проходят канализационные трубы, стоит трап и сифон. При наличии в чаше гидромассажных форсунок потребуется несколько люков или съемная передняя панель.

Таким образом, изготовить экран собственным силами можно по двум технологиям, облицевать практически любыми материалами. Для увеличения качества обслуживания инженерных систем в конструкцию могут быть добавлены дверки и люки.

Изготовление экрана для ванны из пластиковых панелей своими руками

В статье мы расскажем Вам, как изготовить экран для ванны из пластиковых панелей своими руками, чтобы скрыть коммуникации, сливы и трубы, которые находятся под ванной и придать гармоничный вид ванной комнате в целом

 ИЗГОТОВЛЕНИЕ ЭКРАНА ДЛЯ ВАННЫ ИЗ ПЛАСТИКОВЫХ ПАНЕЛЕЙ СВОИМИ РУКАМИ

Добрый день, представляем Вашему вниманию актуальную информацию для тех, кто решил сделать ремонт в ванной комнате и не знает, как изготовить экран из пластиковых панелей под ванну своими силами. Чтобы скрыть коммуникации, сливы и трубы, которые находятся под ванной мы прибегаем к такому элементу как декоративный экран.

Мы расскажем, как не тратить на покупку нового экрана в магазине или не нанимать организацию, оказывающую такого рода услуги, а сделать его своими руками из пластиковых панелей и каркаса изготовленного из металла или бруса, а после задекорировать его на свой вкус и под общий дизайн ванной комнаты.

Экран для ванной комнаты выполняет не только эстетическую роль, но и практичную, так как он способен скрывать хранящиеся под ванной не нужные нам сегодня вещи, бытовую химию и прочее. Кроме того, чтобы нижняя часть ванны не портила дизайн комнаты — экран успешно в этом помогает. При покупке современных ванн, они как правило идут в комплекте с декоративными экранами, которые идеально гармонируют по своему внешнему виду, но это далеко не все экраны, а только дорогие и как правило под не стандартные ванны. Для того, чтобы не тратить средства на этот элемент декора и сэкономить деньги, мы постараемся выполнить изготовление экрана, который ничем не будет отличаться от дорогих и красивых, своими силами.

Самым простым вариантом экрана в ванной комнате является обшивка из пластиковых панелей. Если мы используем этот вариант экрана, то сразу получается эстетичная чистовая поверхность, которая не требует определенной обработки или доработки. Также большим плюсом такого экрана является, то что его легко разобрать в любой момент для доступа к техническому пространству под ванной.

Для того, чтобы смонтировать такой вид экрана, нам необходимо выполнить следующие действия:

1. Заранее делаем проект, схему или чертеж, чтобы было наглядно видно, что и где на будущем экране у нас будет располагаться.

2. Далее изготавливаем каркас из металлических профилей или бруса, при помощи саморезов или применяем строительные заклепки. В верхней части под краем ванны закрепляем брус или профиль к стене, затем пластиковый профиль. Чтобы конструкция была более надежной по центру будущего экрана делаем в нашем каркасе упоры (достаточно 2-3 упоров). На фото ниже можем видеть, как выглядит каркас из бруса.

3. Профиль снизу, мы приклеиваем к полу, при помощи герметика, чтобы под ванну не могла затекать или вытекать вода. На фото ниже можем видеть, как выглядит каркас из металлического профиля для нестандартной ванны:

4. Далее мы переходим к нарезанию пластиковых панелей ровной длины и высоты (длина — не более 50 см, высота — по усмотрению), при помощи ножа или ножовки по металлу. Главное, чтобы зубцы пилы не были крупными, так как получатся сильные заусенцы и царапины на пластике.

5. Вставляем в изготовленный каркасовый профиль наши вырезанные панели, плавно и аккуратно при этом их подгибая, чтобы не поломать, так как данный материал не только самый дешевый, но и хрупкий.

6. Там, где планируется отверстие технологического характера, прорезается правильный прямоугольник и монтируется, как правило пластиковая дверца или лючок. Дверцу приобретайте там же, где и пластиковые панели, возможно получим даже скидку.

7. В завершение монтажа мы проверяем на работоспособность все элементы экрана, если необходимо подрезаем или зачищаем наждачной бумагой по краям пластиковых панелей при трении или жестком открывании. На фото ниже можем видеть готовый экран для ванной с раздвижными дверцами с регулируемыми по высоте ножками:

Преимуществом такого экрана является, то что объем свободного пространства под ванной позволяет хранить там, не только порошки и моющие средства, но также использовать это место, как небольшой склад для мелких и не нужных предметов. Кроме того, преимущество такого экрана заключается еще в том, что если мы захотим поменять ванну или просто сделать ремонт в комнате, то демонтаж такого экрана не займет много времени, да и не составит никакого труда и наличия специальных профессиональных навыков.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ

Экраны своими руками

Проще всего собираются экраны под ванну из плитки своими руками при помощи гипсокартона. Конструкция их предельно проста: сначала собирается каркас из деревянного бруса, каркас закрывается листом гипсокартона, затем на его поверхность при помощи плиточного клея прикрепляется кафель.

Более детально схема сборки выглядит следующим образом:

1. Сначала при помощи строительного уровня и отвеса в двух углах ванны формируется разметка: прямо на стене и на полу вычерчивается геометрическая фигура, по линиям которой в дальнейшем будет устанавливаться деревянный каркас.
2. Каркас собирается либо из деревянного бруса либо из металлического профиля. Все вертикальные и горизонтальные элементы скрепляются между собой металлическими уголками.

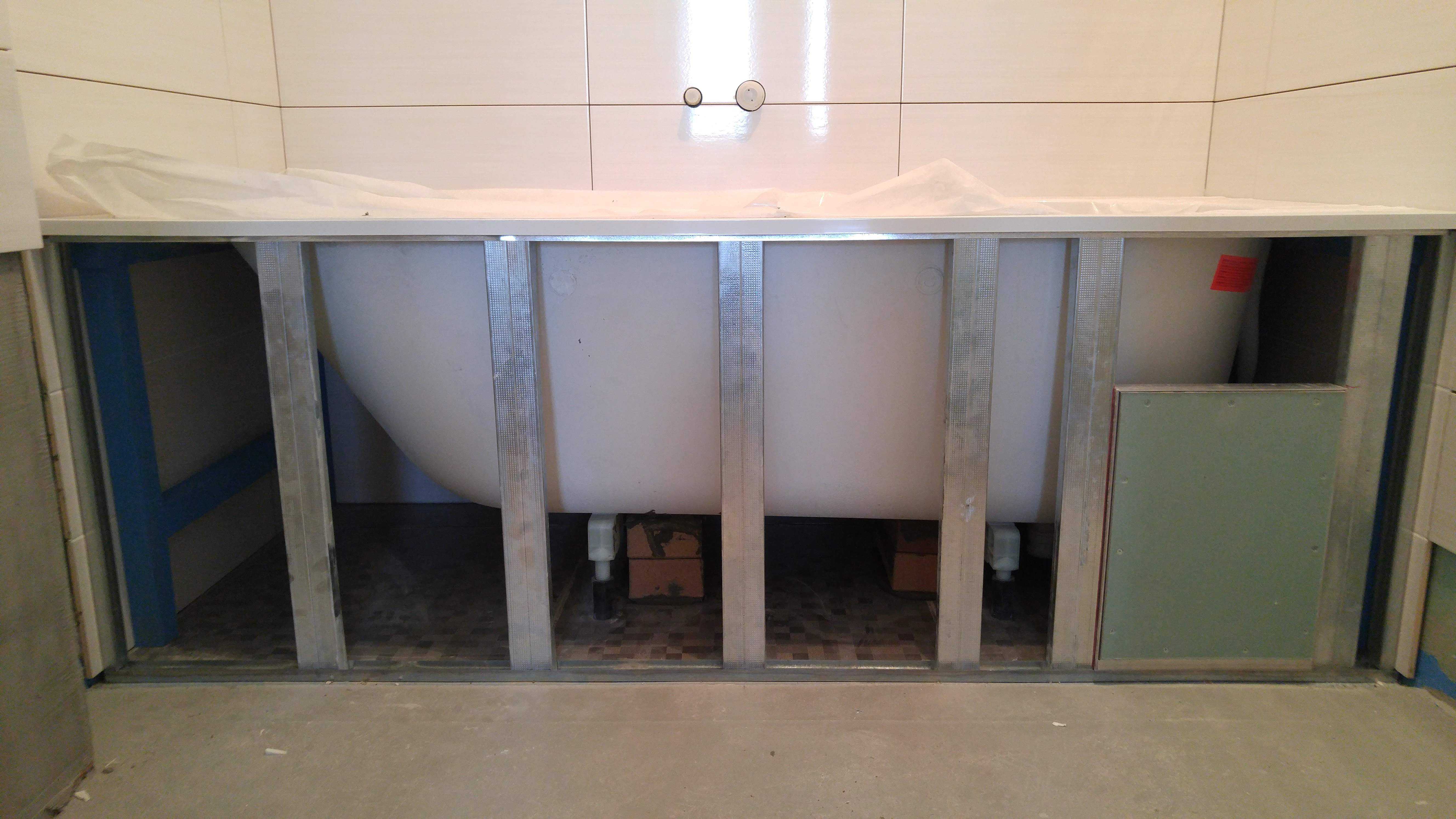

3. Еще на данном этапе, если предусмотрена установка ревизионного люка, конструкция каркаса дополнительно усиливается посредством установки дополнительных металлических или деревянных профилей.
4. Монтируется люк, после этого производится обшивка каркаса листовым материалом.
5. Керамическая облицовка. Только после того, как будет установлен и обшит каркас можно осуществлять его облицовку. Кафель наклеивается на экран обычным приточным клеем. Если описываемое изделие устанавливается после завершения ремонта в ванной комнате вместо плиточного клея лучше использовать жидкое гвозди. Устанавливать правильно плитку помогают ниже следующие рекомендации.
6. Первая плитка монтируется в левом верхнем углу экрана. Ее положение выверяется по строительному уровню.
7. Затем устанавливается в линию соседний модуль. Расстояние между двумя плитками регулируется специальными пластмассовыми крестиками.
8. Если применяется ревизионное окно, его дверца тоже облицовывается кафелем. В этом случае укладку кафеля лучше всего начинать именно с ее декорирования.
9. После завершения облицовки выполняется затирка швов. Но предварительно верхний просвет между чашей и первым рядом облицовки заполняется монтажной пеной.

Как видите, алгоритм действий предельно прост. Сегодня практически каждый обыватель способен осуществить сборку экрана своими руками. Главное, соблюсти предложенную последовательность действий.

Пошаговая установка

Весь процесс установки можно разделить на этапы, которые мы разберем по отдельности.

Шаг первый. Выбор материала для выполнения монтажных работ

Оптимальный вариант пластик – он влаго и износостоек, прост в использовании (в данном конкретном случае использовался тот же пластик, что и на потолке, создавая единство образа в целом). Помимо панелей необходимо приобрести:

• стартовую полосу той же или подходящей расцветки;
• профиль UD (не усиленный, обыкновенный) и элементы крепления (дюбели, гвозди винтовые);
• «жидкие гвозди».

А также подготовить инструмент:

• перфоратор;
• шуруповерт;
• угольник;
• строительный степлер;
• нож по гипсокартону.

Шаг второй. Монтаж каркаса для экрана под ванну

Моделируется каркас экрана под угловую ванну для установки пластика. На полу вымеряется ломаная линия, повторяющая один в один очертания изгиба ванны – с помощью уровня переносятся точки на пол, чертится по точкам линия. По линии укладывается профиль. Для чего на месте изгиба режется по боковому краю ножницами по металлу на отрезки по 10 см. После производим крепление: на расстоянии 13-17 см. друг от друга. Перфоратором пробиваются углубления в уже уложенном по линии профиле и плитке, загоняем в просверленное отверстие пластиковый (распорный) дюбель, в него потом вбиваем маленьким молоточком шуруп (для надежной фиксации).

Все эти работы выполнять очень аккуратно, без применения излишней силы, дабы не повредить плитку на полу.

Шаг третий. Монтаж верней части каркаса экрана для ванной

К внутренней стороне подгиба ванны крепим деревянные брусочки (20 см. друг от друга). Для чего вымеряем толщину бруска (примерно 7 длиной и 3х3 см высоты и толщины, чтобы он входил в зазор между ванной и подгибом) и с помощью “жидких гвоздей” (наносить наверх и прилегающую к подгибу боковину бруска) закрепить и придержать до фиксации.

Крепление шурупами невозможно, поскольку на лицевой стороне ванны нарушится вся эстетика.

К ним будет крепиться стартовая полоса. Для ее установки достаточно применения строительного степлера, хотя крепление саморезом с плоской пресс шайбой гораздо надежней.

Шаг четвертый. Установка пластиковых панелей

Вымеряется расстояние от глубины верхнего и нижнего смонтированных элементов каркаса, размеры переносятся на пластик (для прямого угла лучше всего использовать угольник), вырезается нужная длина с помощью ножа по гипсокартону.

На первую полосу, поскольку она будет крайней у стены, надевается точно такой же длины стартовая полоса. На внутреннюю сторону стартовой полосы наносится клей «жидкие гвозди» и «вгоняется» внутрь пластик (очень легко это осуществить с помощью металлической линейки, для чего ее под нажатием слегка «раскрыть» полосу, засунуть аккуратным усилием пластик и выдернуть линейку).

Внизу полосу можно смело крепить саморезами по металлу к профилю (так, чтоб он остался за пластиком, не на лицевой стороне), т.к. в итоге внизу будет установлен пластиковый плинтус, подобранный под цвет напольной плитки.

Вверху пластик закрепить скобами (используется степлер) но можно посадить и на клей.

Аналогичным образом устанавливаются и крепятся остальные полосы.

Обязательно обратить внимание, чтобы на местах стыковки между полосами не оставалось зазоров

Шаг пятый. Установка последней панели

Последний этап сложный, но выполнимый. Вымерять оставшуюся ширину полосы, необходимой для завершения нашего экрана, перенести на пластик и отрезать с помощью ножа по гипсокартону. На место среза надеть стартовую полосу, которая будет примыкать к стене, завести получившуюся конструкцию сверху в боковой паз предыдущей полосы, аккуратно продвинуть вниз и «вогнать» в верхнюю стартовую полосу с помощью все той же металлической линейки.

В самом завершении необходимо прикрепить по контуру плинтус (благо он пластиковый и хорошо гнется). Н и вуаля – Ваш идеальный экран для ванны готов: купайтесь и наслаждайтесь!

Надеемся, что данный материал поможет Вам сделать экран для ванны своими руками без особых проблем под нужные размеры и форму.

Ниша для ног

При монтаже экрана снижается комфортность использования ванны для стирки и обслуживания внутренней поверхности чаши. Другими словами, стопы упираются в стенку, не давая подойти вплотную, например, для очистки, стирки крупногабаритных вещей, не помещающихся в стиральную машинку.

Существует четыре варианта конструкций, облегчающих эту задачу:

• вырез высотой 5 – 10 см между экраном и полом;
• ниша на этом же уровне;
• скошенная книзу поверхность экрана;
• ниша со скошенной плоскостью в средней части экрана.

На видео приведена технология сборки каркаса с нишей для ног:

Основным минусом является накопление пыли/грязи в местах сопряжения ниши с вертикальными поверхностями и напольными покрытиями. Возможно смещение горизонтальных плиточных швов из-за увеличения длины наклонной поверхности. Также это считается плохим тоном в дизайне.

Виды каркасов для экранов

Для каркаса, на котором будет закреплено полотно ограждения, используют разные материалы. Самые простые в обработке — деревянный брусок и металлопрофиль для ГКЛ. Их используют чаще всего, но есть и другие варианты постановки основы для экрана.

Деревянная обрешетка под ванну

При использовании брусков или досок в качестве каркасных элементов необходимо пропитать их антисептическим составом. Это поможет снизить риск появления плесени во влажной среде и при недостаточном проветривании пространства под ванной. Оптимальное сечение бруса, применяемого для монтажа обрешетки — 4х4 см.

Несложный вариант каркаса экрана (без выноса верхней части) пошагово собирают так:

1. Размечают проекцию бортов ванны на пол, чтобы получить контур, где будет установлен брус. Для этого от углов чаши у стены опускают отвес до пола и по нити чертят на стене прямые линии. От них нужно отступить 2,5 см в глубину под ванную (толщина борта) и вычертить параллельные линии. Точки соединения их с полом — метки, между которыми ляжет нижний брусок.
2. Если у ванны есть свободный угол, не примыкающий к стене, от него также опускают отвес и отмечают точку на полу. От нее вглубь строят квадрат со сторонами 2,5 см. Дальний угол фигуры (по диагонали от первой отмеченной точки)- это метка, в которой должны соприкасаться бруски смежных сторон.
3. По разметке кладут брусок на пол и прикрепляют его саморезами с дюбелями.
4. По линиям на стене устанавливают вертикальные опоры и фиксируют такими же шурупами. Для свободного угла вертикальную стойку ставят на стык брусков на полу, крепят к ним металлическими уголками и саморезами по дереву. Высота стоек должна позволить установить на них верхний брус так, чтобы он был скрыт загнутым краем борта ванны.
5. Верхний брусок крепят к основным опорам при помощи уголков и шурупов. Если планируется раздвижной тип, то дополнительную стойку ставят так, чтобы она не мешала ходу панелей (можно обойтись и без нее, если пространство планируется открывать на всю ширину). Для неподвижной панели желательно поставить несколько дополнительных вертикалей на длинной стороне. Шаг деталей — 50-60 см.

Разметка для экрана с выносом, со ступенями и другими деталями производится по такому же принципу. Все части, которые будут выступать за пределы контура бортов, размечают, отступая от первой метки на стене на нужное расстояние и опуская отвес на пол.

Деревянная обрешетка.

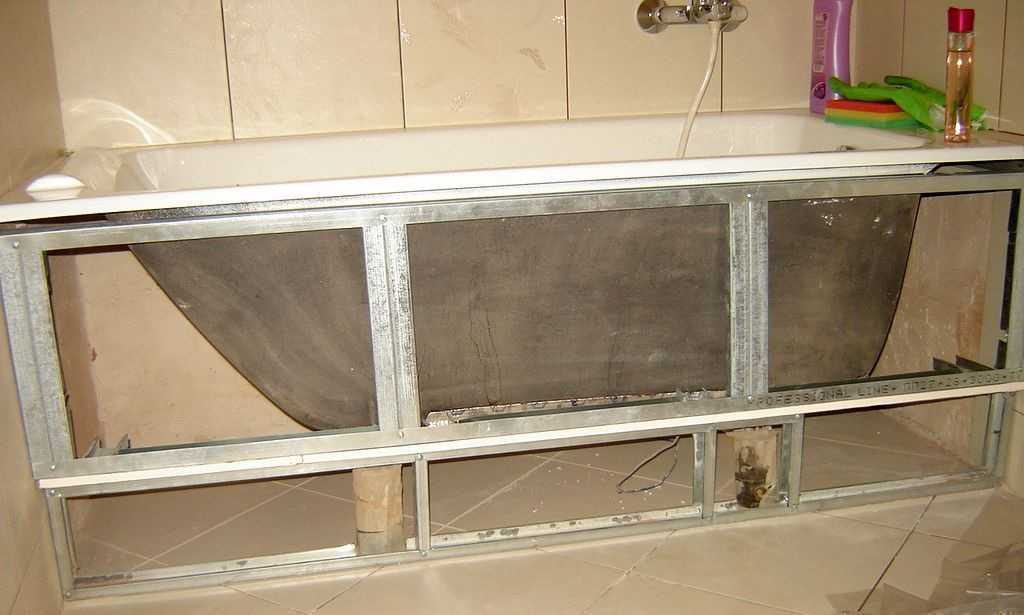

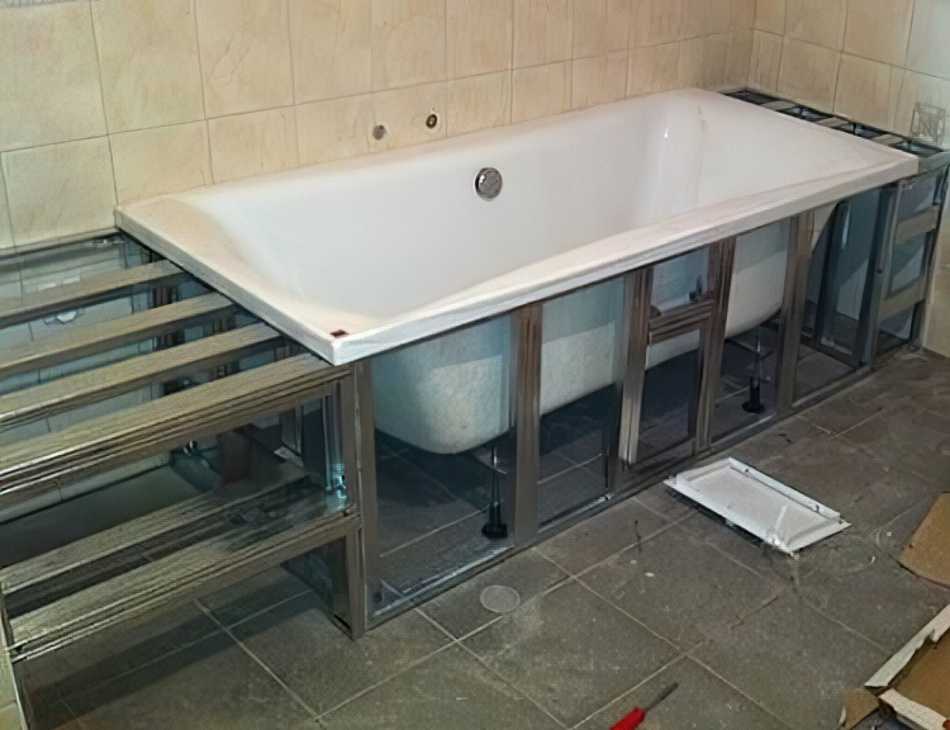

Каркас из металлических профилей

Каркас для легких экранов из листового материала удобно сделать из профиля ПН 27х28 (для ГКЛ). Планируя облицовку плиткой, предпочтение стоит отдать более прочным профтрубам сечением 2-3 см.

Разметку проводят так же, как для деревянного каркаса. Нижнюю обвязку кладут на пол и крепят к нему дюбелями. Боковые вертикали крепят к стенам, затем кладут верхнюю обвязку. В заключение ставят дополнительные вертикальные стойки.

При использовании профиля для ГКЛ соединение деталей между собой производят стандартными короткими саморезами. Если обрешетка выполняется из профтрубы, то для соединения деталей придется использовать сварочный аппарат.

Металлическая обрешетка.

Основа для экрана из кирпича

Кирпичная кладка подойдет в качестве основы под плитку или камень. Этот экран — стационарный, при его возведении нужно оставить окно для обслуживания коммуникаций, навешивая дверки или устанавливая люк.

При укладке верхнего ряда под бортом чаши остается пространство. Для изоляции от воды и загрязнений его заполняют монтажной пеной или цементно-песчаным раствором.

Обрешетка из кирпича.

Экран под ванну сложной формы

Основная сложность — правильно сделать проекцию контура бортов на пол. Эту процедуру выполняют так же, как для прямой ванны, но отвес опускают не только в местах примыкания к стенам. Оптимальный вариант — ставить точки на полу через каждые 20-30 см. На округлых участках контура метки могут быть чаще.

От начальной линии меток делают отступ внутрь на 2,5 см (если экран без выноса) или наружу (для образования полки вокруг ванны). Новая линия должна как можно точнее повторить контур, полученный с помощью отвеса.

Если облицовка будет выполнена из плитки, лучше всего сделать основу из кирпича: ее можно выровнять цементным раствором. Для легких экранов выбор каркасных материалов стоит остановить на металлопрофиле для ГКЛ:

• измерить длину контура, используя шнур или рулетку;
• отрезать нужный кусок профиля;
• ножницами по металлу надрезать его боковые стороны через 3-5 см;
• прикрепить по контуру, изгибая направляющую.

Остальные этапы сборки проводят, как на прямолинейных ваннах. Верхний профиль можно изогнуть по линии контуров бортов.

Материалы и инструменты

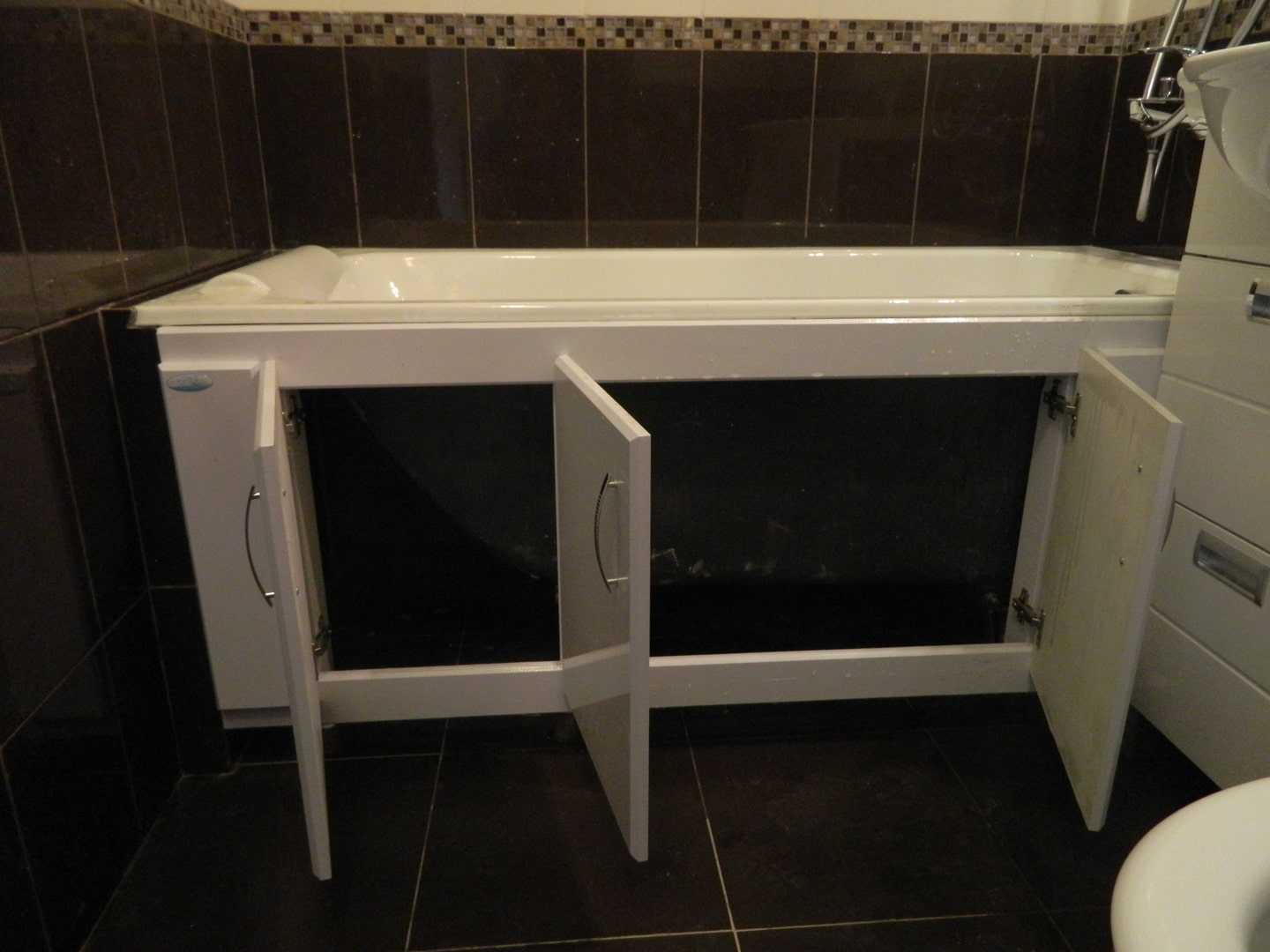

Перед началом работ по установке заводской панели необходимо купить сам экран и подобрать комплект инструментов (купить, взять в аренду, попросить на время у друзей или соседей).

В комплекте должны быть:

• створки — 2-3 шт.;
• каркас, состоящий из 2 (лучше 3) вертикальных стоек и 2 горизонтальных;
• ножки;
• ручки;
• винты для крепления ручек (по 2 на ручку);
• саморезы для крепления каркаса к чаше.

Из инструментов понадобятся:

• шуруповерт со сверлом и битами: шлицевой и крестообразной. Инструмент потребуется для высверливания отверстий под ручки, а также в качестве замены отверткам;
• рулетка;
• строительный карандаш или маркер;
• нивелир;
• гаечный ключ, если нет в комплекте;
• силиконовый герметик.

Как подрезать экран для ванны своими руками.

Как подрезать экран для ванны своими руками.

Как подрезать экран для ванны своими руками. Пошаговая инструкция. Фото.

И так, Вы купили экран для ванны, и по какой-то причине размер панели не соответствует размерам подванного пространства. Что делать? Главное без паники все поправимо, только необходимо приложить некоторые усилия. В данной статье Мы расскажем, как подрезать экран под ванну, пошаговая инструкция в фотографиях придаст наглядности этой несложной операции и Вы своими руками сможете подрезать панель для ванны по необходимых размерах.

Рассмотрим на конкретном примере, имеем ванную комнату после ремонта с установленной мелкой стальной ванной, после укладки плитки на пол поверх старой расстояние от пола до бортика стальной ванны составило 47 см, а длина по борту от стенки до стенки составила 164 см, к тому же слева за тумбой проходит небольшой короб в котором проложена сливная труба.

Перед нами стояла задача укоротить длину алюминиевого каркаса экрана с 168 см до 164 см по верхней направляющей и с 168 см до 155 см по нижней направляющей панелей.

Для данной операции отлично подходит электрическая угловая шлифмашинка, проще — болгарка, с абразивным отрезным кругом по металлу. Если у Вас такого инструмента нет, подойдет ручная ножовка с полотном по металлу, алюминиевый сплав из которого сделан каркас раздвижного экрана под ванну достаточно легко режется.

Дальше следует уменьшить высоту каркаса, для этого необходимо укоротить (срезать) стойки на них держится конструкция

И тут очень важно недопустить ошибки, Вам необходимо решить, как экран будет установлен по высоте над полом

Вариантов немного:

— Первый: панель нижней направляющей лежит на полу, таким образом визуально может и лучше, но подходя к ванной Вы будете ударять носочками об экран — что неприятно;

— Второй: панель нижней направляющей недостает до пола на 3 — 5 см, так удобно стоять вплотную к ванне. Мы так и сделали.

В нашем случае получились следующие расчеты 53 см (длина стойки) — 47 см (наш проем) = 6 см и добавим 3 см (зазор от пола) = 9 см необходимо отрезать от стойки.

Для этого используем болгарку и шуруповерт или крестовидную отвертку для выкручивания и завинчивания саморезов, которыми скрепляется стойка с направляющими.

Собираем каркас экрана, ставим его без панелей для примерки под ванну и если нигде не ошиблись — отставляем в сторонку.

Следующие действия производим с панелями экрана под ванну, их у Нас 3 штуки из жесткого, глянцевого причем цельного листа ПВХ что говорит о высоком качестве.

С панелями тоже необходимо быть предельно точными, нюанс в том, что они вставляются в пазы направляющих на глубину около 6 мм у данной модели, а направляющих две значит 12 мм, поэтому у Вас должен быть учтен этот размер. Проще взять панель и одной стороной вставить в паз профиля направляющей, а на другой вести разметку с учетом глубины паза как показано на картинке ниже.

Пластиковые панели раздвижного экрана под ванную можно срезать болгаркой, ножовкой или канцелярским ножом.

Применяйте инструмент с соблюдением правил безопасности!

Вставляем панели в каркас и устанавливаем экран под ванну в собранном виде, но не закрепляем его плотно. Остался последний штрих в подрезке крайней панели под короб проложенный под стенкой. Делать разметку под вырез для короба (ступеньки), будет точнее на установленном на свое место экране. Снимаем, подрезаем и устанавливаем под ванную раздвижную панель, фиксируем ножками, которые в свою очередь дополнительно приклеиваем к полу любым герметиком и т. д., для более крепкой фиксации. Визуально проверяем вертикаль и горизонталь установленного экрана под ванную, подвижность панелей и надежность крепежа.

Необходимые материалы и инструменты для изготовления экрана под ванну:

1. Направляющий профиль для гипсокартона ПН 27х28 мм – 2 шт., профиль ПП 27х60 мм – 1 шт., универсальные саморезы длиной 24-30 мм.
2. Клей «жидкие гвозди» для общестроительных материалов – 1 шт.
3. Влагостойкий гипсокартон толщиной 12 мм.
4. Плитка и плиточный клей. Затирка для плитки.
5. Ножницы по металлу, шуруповёрт, пистолет-аппликатор, уровень, рулетка, маркер.
6. Инструменты для работы с плиткой: ведро, шпатель, плиткорез.

Важное замечание:

Предлагаемый нами способ установки экрана из плитки не требует большого времени. Однако работа должна выполняться в три этапа с нужными для высыхания клея перерывами.
