Какой кабель нужен для подключения домофона?

Компоненты видеодомофонных устройств

Видеодомофон — довольно сложный прибор. Количество его конструктивных элементов в различных модификациях зависит от набора опций и наличия возможностей подключения тех или иных дополнительных модулей, расширяющих основной функционал.

Любой домофон состоит из следующих базовых элементов:

Дисплей видеодомофона или панель управления, на которую транслируется видеосигнал с видеокамеры, установленной в вызывной панели или с дополнительных самостоятельных камер. Панель управления домофона устанавливается внутри помещения.

Ее функционал заключается:

1. Управлении электромеханическими или электромагнитными замками;
2. Аудио и видео связь с гостем;
3. Запись видеопотока с камер видеонаблюдения;
4. Переадресация вызова на другую панель управления, если такие имеются;

Устройство блокировки доступа, состоящее из электромагнитного или электромеханического замка. Такие замки открываются либо дистанционно с кнопки панели управления видеодомофона либо при помощи специального считывателя карт и домофонных ключей. Если на объекте пропало электричество, а домофонная система не имеет бесперебойного аккумулятора, то электромеханический замок блокируется, открыть его снаружи можно механически обычным ключом, идущем в комплекте.

Вызывная панель, которая может иметь обширный набор функций. В минимальной комплектации она оснащена клавишей подачи сигнала и кнопками набора адреса, в более сложных — модулями распознавания отпечатков пальцев, голоса или сетчатки глаза. В качестве примера стандартной модификации вызывной панели для уличного использования с базовым набором опций можно упомянуть изделия марки Optimus.

Блок питания. Один или несколько блоков питания 12 В, обеспечивающих электроснабжение различных функциональных модулей системы. Блоки питания бывают простыми и бесперебойными. Вторые после отключения света продолжают работать за счет установленного в него аккумулятора.

В целом система контроля доступа может видоизменяться в очень обширных пределах. Например, в определенных модификациях есть возможность установить дополнительную вызывную панель (черно-белую либо цветную), дополнительные дисплеи, видеокамеры и микрофоны. При этом каждый из вышеперечисленных блоков также может иметь различный набор опций.

Ценовая категория

Ценовая политика проводов зависит от нескольких факторов.

• сколько жил под основной изоляцией;
• насколько защищена проводка от внешних воздействий;
• длина провода;
• компания-производитель, страна выпуска.

Обратите внимание! Всё это является ключевыми моментами при покупке кабеля. Но в целом всё сводится к тому, что чем больше материала уходит на создание товара, тем дороже он стоит. Схема подключения для частного дома

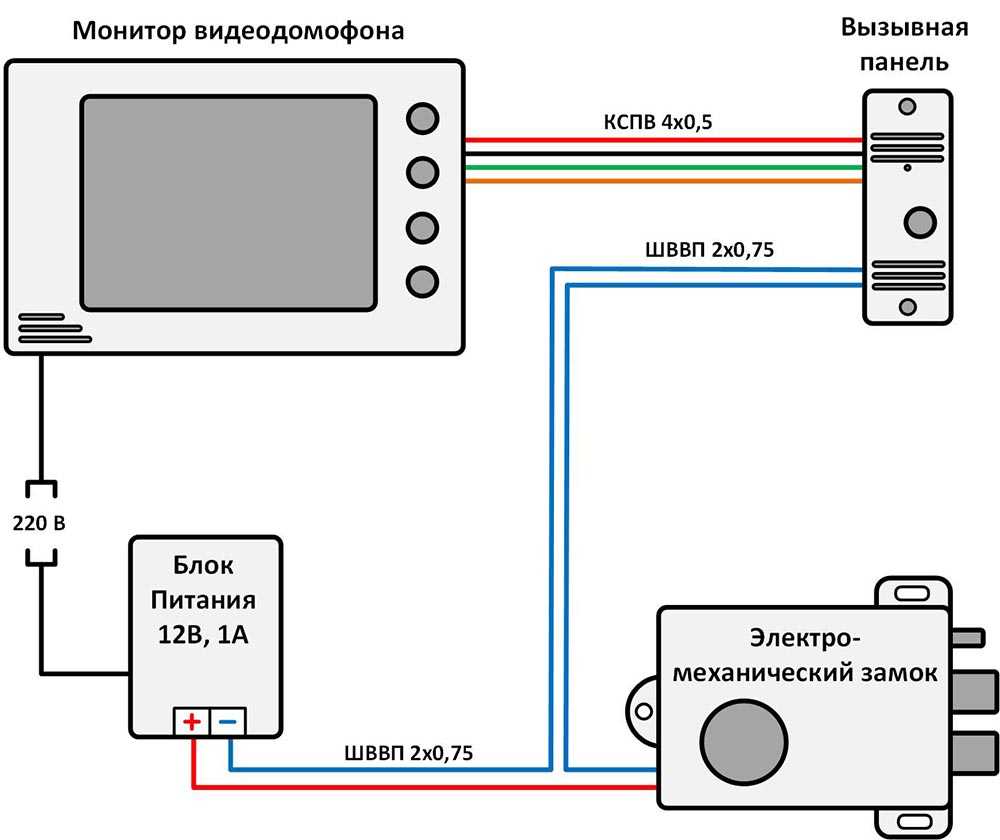

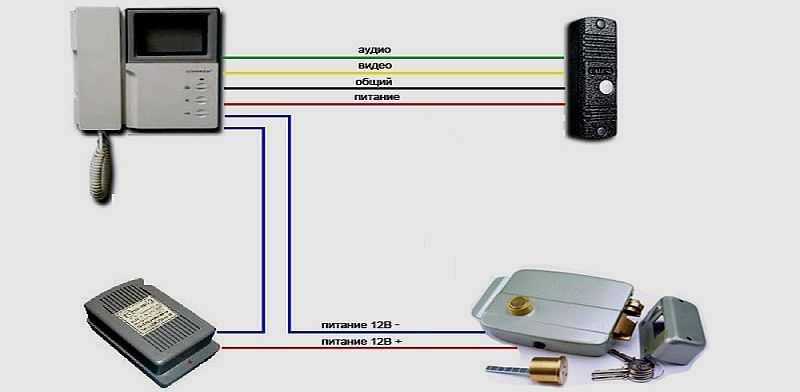

Схема подключения для частного дома

Выбор качественного кабеля — достаточно тяжелая процедура, и человеку без опыта будет сложно ее провести. Поэтому рекомендуется проконсультироваться с продавцом и отказаться от китайских подделок, которые могут спровоцировать КЗ и пожары.

Вам это будет интересно Прокладка электропроводки в деревянном доме

Особенности кабеляКабель подбирают в зависимости от типа домофона и места монтажа

Любой провод состоит из 2 элементов:

• Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
• Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Наличие коммутаций, которые обеспечивают работу домофонной аппаратуры, ведут к выполнению определённых требований к системе монтажа и коммутирующих элементов:

1. Мощные источники магнитных полей, находящиеся рядом, способствуют искажению сигнала. Поэтому использование коаксиального провода в трубе, поможет избежать этого.
2. Шлейф сопротивления линии в 20 Ом, обеспечит нормальную работоспособность длинных линий связи.
3. Нельзя использовать провод с повреждённой изоляцией.
4. Напряжение внешнего блока и электрозамка, должно быть, 24 В.
5. Повышенная влажность помещения, считается предпосылкой для короткого замыкания. Размещать аппаратуру в таких условиях не рекомендуется.
6. Если существуют резкие перепады напряжений в сети, запрещена эксплуатация домофонов системы.
7. Электромагнитный замок оснащается дополнительным запитывающим проводом.

Какой провод выбрать: как влияет на качество сигнала

Правильный выбор провода для подключения видеодомофона имеет огромное значение для качества передачи сигнала и стабильной работы системы. Неправильно выбранный или некачественный провод может привести к потере данных, плохой картинке, шумам и прочим проблемам.

Наиболее часто для подключения видеодомофонов применяют следующие типы проводов:

1. Коаксиальный кабель. Коаксиальный кабель обеспечивает надежную передачу сигнала и имеет высокий коэффициент защиты от внешних помех. Он позволяет передавать видеосигнал на длинные расстояния без потери качества. Основным недостатком такого кабеля является его довольно высокая стоимость.
2. Витая пара. Витая пара является более дешевым и распространенным вариантом провода для видеодомофонов. Она используется для передачи данных по сети Ethernet. Витая пара позволяет передавать сигнал на небольшие расстояния и имеет низкий коэффициент защиты от внешних помех. При использовании витой пары рекомендуется применять экранированный кабель для уменьшения влияния помех.
3. Витая пара с экранированием. Для повышения качества передачи сигнала по витой паре рекомендуется использовать экранированный кабель. Экранирование защищает провод от внешних электромагнитных помех и снижает влияние соседних проводов на качество сигнала. Однако, несмотря на наличие экрана, такой кабель все же имеет некоторый уровень воздействия помех.

Для выбора правильного провода необходимо учитывать длину трассы, качество оборудования и внешние условия эксплуатации. Также необходимо правильно организовать заземление и экранирование проводов для минимизации возможности влияния внешних помех и снижения искажений сигнала.

Как правило, производители видеодомофонов рекомендуют использовать определенные типы проводов для своих устройств

Важно соблюдать эти рекомендации, чтобы обеспечить оптимальное качество работы системы и длительный срок службы оборудования

В итоге, выбор провода для подключения видеодомофона не является простым и требует определенных знаний и оценки условий эксплуатации. Однако, правильно выбранный провод поможет обеспечить стабильную работу системы и качественную передачу видеосигнала.

Начало установки видеодомофона

Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.

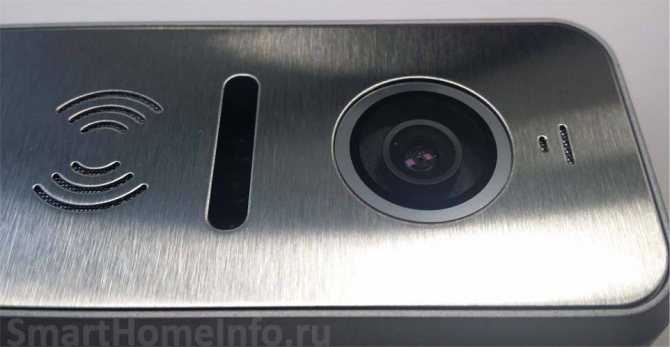

По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:

• Встроенная видеокамера;
• Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
• Элемент, управляющий замком;
• Переговорные элементы: Динамик;
• Микрофон.

Дополнительные устройства

В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.

Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.

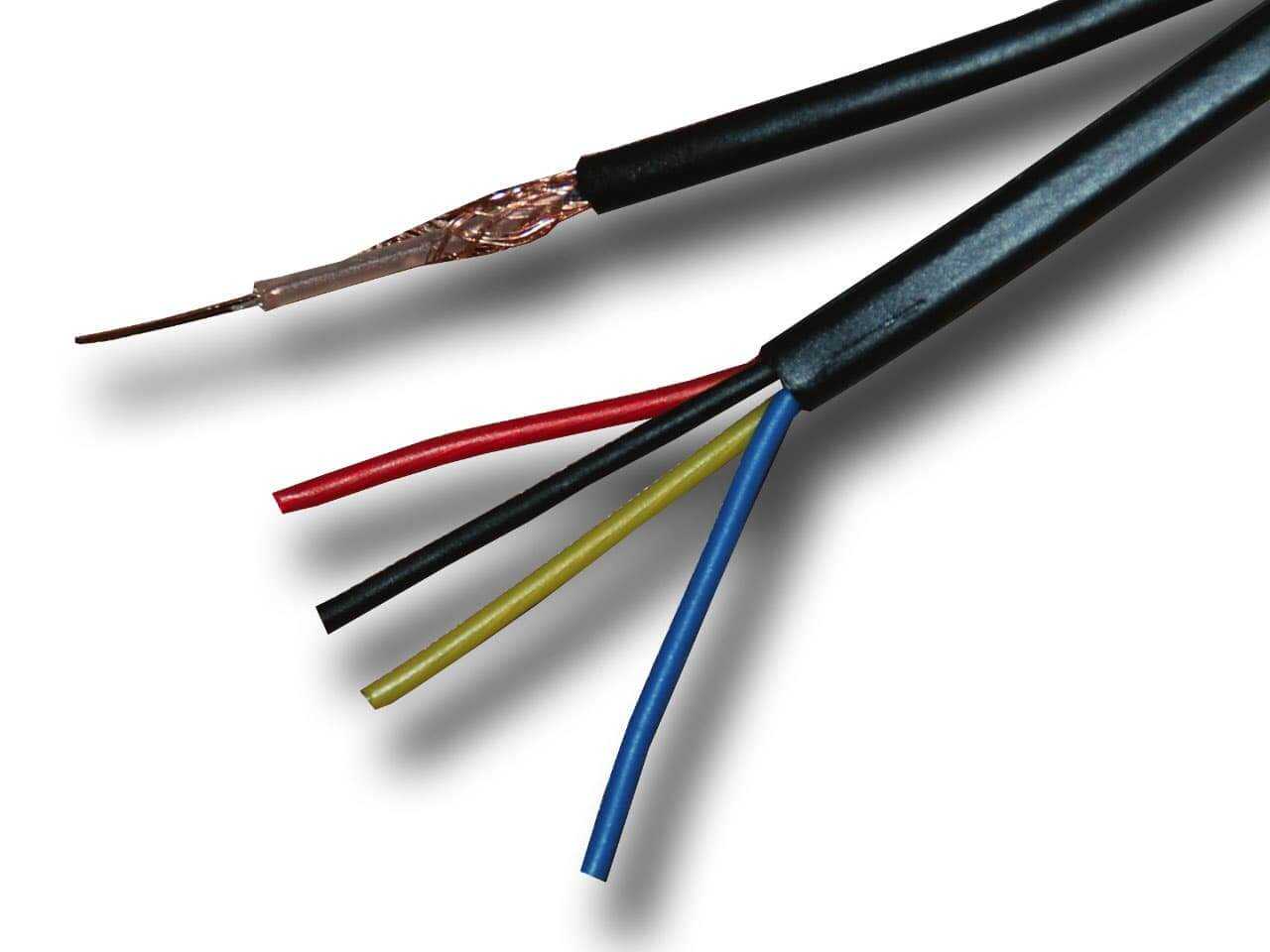

ШСМ, коаксильный и ШВВП кабеля

Беспроводный видеодомофон

Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.

Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.

Видеодомофон dom ds-10s предлагает следующий вариант монитора:

Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.

Телевизор в качестве монитора

Бывают ситуации, когда идти к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.

С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.

Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.

Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.

Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.

Правильный выбор кабеля для видеодомофона

Выбор правильного кабеля для видеодомофона является ключевым шагом для его надежной и стабильной работы. Ведь качество передачи видео и звука напрямую зависит от качества используемого провода. Ниже приведены основные рекомендации по выбору кабеля для видеодомофона.

1. Тип кабеля: Для видеодомофонов обычно используются коаксиальные кабели или витая пара. Выбор зависит от требований конкретной системы и длины кабеля. Коаксиальные кабели обычно используются в случае длинных расстояний и требуют меньше усиления сигнала. Витая пара является более гибким решением, но требует большей дополнительной обработки сигнала.

2. Тип зажимов: При выборе кабеля необходимо учитывать совместимость с выбранными видеодомофоном и камерами. Разные производители использовали разные стандарты разъемов. Поэтому перед покупкой кабеля необходимо уточнить тип зажимов и проверить совместимость с оборудованием.

3. Экранирование: Кабель для видеодомофона должен иметь хорошее экранирование для защиты от внешних электромагнитных помех. Наличие экранирования помогает предотвратить искажения сигнала и обеспечить более стабильную передачу видео и звука.

4. Длина кабеля: При выборе кабеля необходимо учитывать расстояние между видеодомофоном и камерой. Разные типы кабелей имеют ограничения по длине. Поэтому перед покупкой необходимо уточнить максимально допустимую длину кабеля для выбранного типа.

Важно помнить, что качество провода напрямую влияет на качество передачи видео и звука в системе видеодомофона. Поэтому выбор правильного кабеля следует сделать с учетом требований конкретной системы и рекомендаций производителя оборудования

Если вы не уверены в своих знаниях в области кабельной продукции, рекомендуется проконсультироваться с профессионалами, которые помогут сделать правильный выбор и установку кабеля для вашей системы видеодомофона.

Основные требования к проводам для видеодомофона

Видеодомофон – это устройство, которое позволяет видеть посетителя перед входной дверью и общаться с ним через аудиосвязь. Для нормальной работы видеодомофона нужны провода, которые обеспечат передачу видео- и аудиосигналов с панели вызова на домофонный аппарат или монитор, а также питание устройства.

При выборе проводов для видеодомофона необходимо учесть несколько важных факторов:

Тип кабеля: Существуют различные типы кабелей, такие как коаксиальный, витая пара или плоский кабель. Определенный тип кабеля выбирается в зависимости от конкретной модели и требований видеодомофона.

Длина провода: Расстояние между панелью вызова и монитором может быть разным

Важно выбрать провод, который обеспечит надежную передачу сигналов на нужное расстояние. Для дальних расстояний рекомендуется использовать провода с усилителями сигнала.

Экранирование: Видео- и аудиосигналы могут быть подвержены помехам

Чтобы избежать искажений в передаче сигналов, рекомендуется выбирать провода с хорошим экранированием.

Питание: Видеодомофонам требуется постоянное питание. При выборе проводов необходимо убедиться, что они обеспечат надежное питание всем компонентам системы, включая видеокамеру и аудиосистему.

Кроме основных требований, при выборе проводов для видеодомофона стоит обратить внимание на прочность, качество изоляции и стоимость кабеля

Рекомендации по выбору провода для подключения видеодомофона

Правильный выбор провода для подключения видеодомофона играет важную роль в обеспечении стабильной работы системы и качественной передачи видео и звука. Ниже приведены рекомендации и советы, которые помогут вам выбрать подходящий провод.

1. Расстояние и тип соединения

Первым шагом при выборе провода для подключения видеодомофона является определение расстояния, на котором будет располагаться камера и монитор. Длина провода может значительно влиять на качество и уровень сигнала.

Если расстояние между камерой и монитором не превышает 100 метров, то можно использовать обычный экранированный кабель витой пары (UTP кабель) категории 5e или выше. Если расстояние превышает 100 метров, то рекомендуется использовать коаксиальный кабель для передачи видео, а для передачи аудио сигнала — кабель витой пары.

2. Тип кабеля

При выборе провода для подключения видеодомофона следует учитывать его тип. Для передачи видеосигнала и аудиосигнала рекомендуется использовать экранированный кабель. Экранирование помогает уменьшить электромагнитные помехи и сохранить качество сигнала.

3. Толщина провода

Толщина провода (жилы) также играет важную роль. Чем толще провод, тем меньше сопротивление и потери сигнала на больших расстояниях. Рекомендуется использовать провод с толщиной жилы от 22 до 18 AWG (American Wire Gauge).

4. Удобство установки

При выборе провода для подключения видеодомофона также следует учитывать его удобство установки. Предпочтение лучше отдавать кабелю, который легко прокладывается в стены или кабельными каналами и имеет гибкую структуру

Также стоит обратить внимание на наличие разъемов для удобства подключения

5. Прочность и долговечность

Провода для подключения видеодомофона должны быть прочными и долговечными, особенно если установка планируется на улице или во влажных помещениях. Предпочтительнее использовать кабели с прочной изоляцией и экранированием, что защитит их от воздействия внешних факторов.

6. Бюджет

Наконец, при выборе провода следует учитывать бюджет. В зависимости от ваших финансовых возможностей и требований к качеству сигнала, вам может потребоваться заранее установить, сколько вы готовы потратить на провода

Важно найти баланс между качеством и стоимостью проводов

Заключение

Правильный выбор провода для подключения видеодомофона является важным фактором для обеспечения стабильной работы системы. При выборе провода следует учитывать расстояние, тип соединения, тип кабеля, толщину провода, удобство установки и бюджет. Правильный выбор провода поможет гарантировать стабильную передачу видео и звука и максимально использовать возможности вашего видеодомофона.

Монитор/аудиотрубка и вызывная панель

Монитор видеодомофона может быть:

1. Аналоговым, работающим с CVBS камерами и вызывными панелями. Несмотря на низкое качество картинки (но достаточное для распознавания гостя), это самый распространенный тип домофонии.
2. Аналоговым HD, который, помимо CVBS, поддерживает также HD-TVI, HD-CVI и AHD камеры и вызывные панели. В данном случае разрешение видео может достигать 2 Мп (1080p). Это явно избыточно для целей домофонии, но при задаче записывать видео будет в самый раз.
3. IP. Основной плюс – использование сетевых технологий для связи монитора с вызывной панелью, а значит – любые расстояния между ними. Различные удлинители, беспроводные точки, оптоволокно и интернет позволят подключить устройства хоть в километре друг от друга.

Что касается характеристик мониторов, то стоит обратить внимание на количество поддерживаемых вызывных панелей, камер видеонаблюдения, карты памяти, возможность установки нескольких мониторов в одной системе. Из дополнительного – возможность переадресации вызова на смартфон. Последнее доступно не только в IP домофонии, но и в аналоговой тоже

В аналоговые производитель может добавить сетевой порт и/или Wi-Fi модуль для подключения монитора к вызывной панели

Последнее доступно не только в IP домофонии, но и в аналоговой тоже. В аналоговые производитель может добавить сетевой порт и/или Wi-Fi модуль для подключения монитора к вызывной панели.

По совместимости – к аналоговым и аналоговым HD мониторам зачастую можно подключить вызывные панели любого производителя, только проверяйте поддерживаемый монитором стандарт (CVBS, TVI, CVI, AHD) и разрешение. Тем не менее крайне рекомендую использовать оборудование одного производителя, т к периодически возникают проблемы с совместимостью – не открывает дверь, нет звука, не идет вызов. Или перед монтажом проверять оборудование на столе. В IP домофонии следует использовать оборудование только от одного производителя.

Что касается аудиодомофона, то тут стоит учитывать, что трубки могут быть для многоквартирных домофонов (координатные и цифровые), а могут быть для одноабонентских вызывных панелей. А еще могут быть трубки, которые подключаются к мониторам, рассмотренным выше. Так что перед покупкой или проконсультируйтесь с продавцом, или посмотрите в инструкции, с какой вызывной панелькой работает выбранная трубка.

Коммутатор (для IP домофонии)

Если планируется использовать IP домофонию и запитать все оборудование по PoE (передача питания по Ethernet), то обратите внимание на поддерживаемый монитором и вызывной панелью стандарт питания. Это может быть как 802.3af, применяемый практически во всех PoE коммутаторах, так и Passive PoE. Оборудование с последним типом питания работает только с коммутаторами того же производителя

Оборудование с последним типом питания работает только с коммутаторами того же производителя.

Замок и доводчик

Замки бывают двух типов – электромагнитные и электромеханические. Электромеханические открываются при краткосрочной подаче питания, а элетромагнитные наоборот – при снятии питания. Соответственно, если у Вас выключили свет, а источник бесперебойного питания не предусмотрен, то электромеханический замок останется в закрытом положении, а дверь с электромагнитным замком – откроется. Поэтому, в дополнение к электромагнитному замку, стоит установить еще и обычный, открывающийся с ключа замок.

Еще электромеханический замок можно открыть с помощью ключа, а для открытия электромагнитного нужно покупать считыватель и контроллер (или покупать вызывную панель, в которую данные элементы встроены). Доводчик обязательно устанавливается на двери с электромагнитным замком и по желанию на двери с электромеханическим.

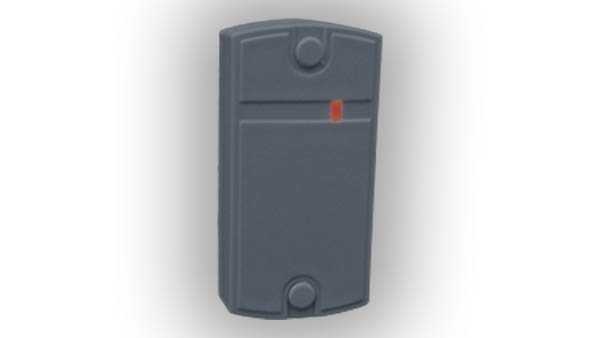

Контроллер и считыватель

Как уже было сказано выше – контроллер со считывателем обязательно нужен в системе с электромагнитным замком и по желанию – в системе с электромеханическим. Чаще всего устанавливают простые контроллеры, например, Z-5R. Иногда покупают вызывную панель, в которую встроен считыватель и контроллер. Так красивее и все в одном устройстве.

Блок питания

Последний элемент системы – блок питания. Используется для питания замка, контроллера и считывателя и подбирается исходя из их суммарного энергопотребления.

В случаях, когда контроллер и считыватель не используются, выбран электромеханический замок и у домофона есть функция подачи на него питания, блок питания можно не приобретать.

Проверьте совместимость проводов с оснасткой домофона

Правильный выбор и подключение проводов к оснастке домофона является одним из важных этапов установки системы. Прежде чем приступить к подключению, необходимо убедиться в совместимости проводов с остальными компонентами домофона.

1. Проверьте тип проводов

Для подключения домофона обычно используются два типа проводов: монтажный и коммуникационный. Монтажный провод используется для прокладки от видеодомофона до монтажной коробки на стене, а коммуникационный провод – для соединения видеодомофона с вызывной панелью и дополнительными устройствами

Обратите внимание, что провод коммуникационный может быть двухжильным, трехжильным или четырехжильным

2. Учитывайте длину и сечение проводов

При выборе проводов необходимо учитывать их длину и сечение. Длина проводов влияет на качество сигнала, поэтому следует выбирать провода с запасом, чтобы избежать потери качества изображения и звука

Сечение проводов также важно – оно должно соответствовать требованиям домофона и расстоянию между компонентами системы

3. Проверьте совместимость разъемов

Провода для домофона обычно имеют разъемы, которые соединяются с оснасткой. Проверьте, подходят ли разъемы проводов к разъемам оснастки домофона. Убедитесь, что разъемы надежно фиксируются и обеспечивают хороший контакт.

4. Проверьте качество проводов

Провода должны иметь высокое качество изоляции и экранирования, чтобы защитить систему от воздействия внешних электромагнитных полей. Проверьте, что провода не повреждены, не имеют обрывов или короткого замыкания.

5. Соблюдайте правила монтажа

При установке проводов следует соблюдать правила безопасности и техники безопасности. Не допускайте повреждения изоляции проводов, гибкие провода следует использовать в петлевых соединениях, а железные – при прокладке наружных участков.

Внимательно проверьте совместимость проводов с оснасткой домофона перед их покупкой и установкой. Это поможет избежать проблем в будущем и обеспечит надежную работу системы.
