Какую трубу выбрать для дымохода: нормативные ориентиры и правила

Требования к высоте и диаметру дымохода

Высота установки дымовой трубы должна удовлетворять таким требованиям:

1. При выведении трубы над плоской крышей ее выступ над поверхностью должен быть больше 50 см.
2. Если покрытие кровли произведено из материалов, которые легко воспламеняются, то труба выводится на высоту более 1 метра.
3. Если расстояние от конька крыши до места расположения дымохода находится в пределах от полутора до 3 метров, то труба должна быть выше конька.
4. В случае расстояния от дымохода до конька кровли более 3 м его высота должна быть выше луча, проведенного вниз от конька под углом 10° к горизонту.
5. Если крыша выполнена из горючих материалов, то труба должна располагаться выше конька на 1-1,5 м.

Все эти требования нужно выполнять, иначе возможны порча кровли и даже ее возгорание.

Мощность теплогенератора, кВт	Параметры сечения, мм
меньше 3,2	14 х 14
3,2-4	14 х 20
4-8	14 х 27

Круглое сечение должно соответствовать по площади прямоугольному для определенной мощности.

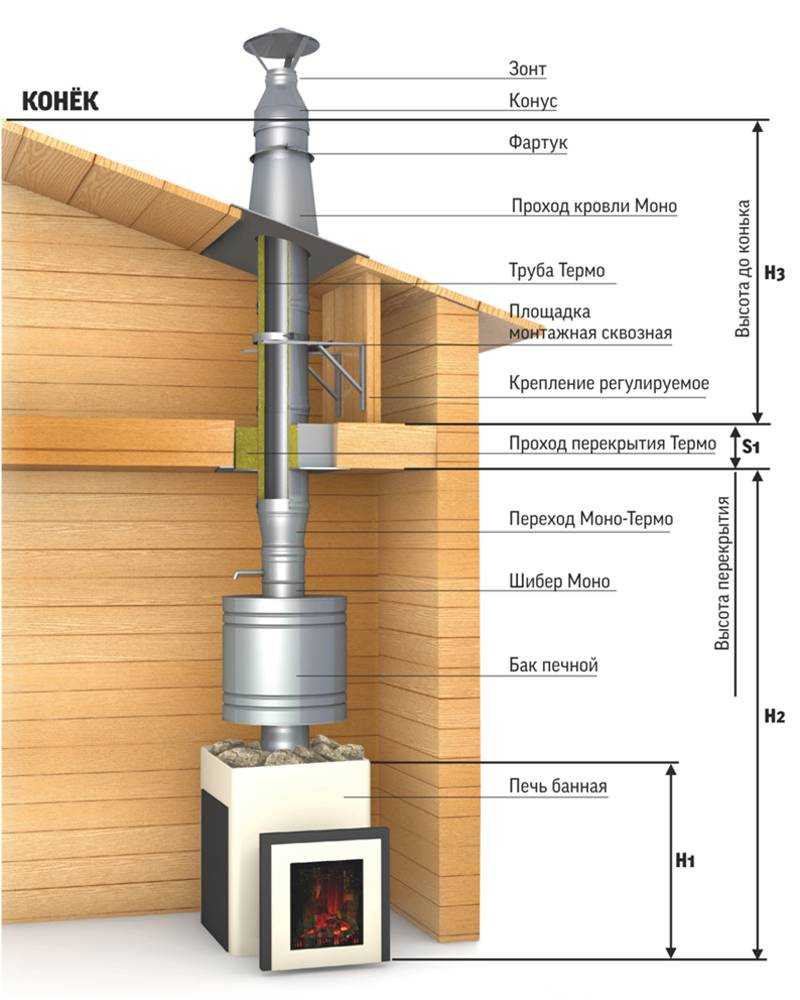

Установка дымохода требует соблюдения определенных правил

Установка дымохода

Дымоход из труб из черной стали может монтироваться по-разному:

• дымоход выходит из здания вверху, на 250 мм ниже потолка. Эта конструкция очень эффективно применяется для загородных домов, так как труба, подымающаяся в комнате к потолку будет выполнять роль батареи;
• дымоход, который монтируется через крышу. Эта конструкция сложная и очень трудоемка, так как придется монтировать отверстия для прохождения трубы в потолке и кровле. При таком монтаже потребуется использование гидроизоляционных материалов и утеплителя, устойчивых к высоким температурам. После того, как труба установлена и зафиксирована следует установить специальный короб на чердачном помещении для предотвращения губительного воздействия перепада температурных показателей. Короб заполняется жаростойким материалом, к примеру керамзитом;
• труба дымохода выводиться на уровне печки или камина и уже с внешней стороны здания подымается к крыше.

В зависимости от вида монтажа и подбираются соответствующие материалы. Дымоход для дачи из черного металла может монтироваться как простым способом, так и более сложным. Выбор индивидуален и зависит от желаний владельца дома.

Выбор дымохода

Лучше перед выбором дымохода проанализировать несколько источников из сети интернет или проконсультироваться с опытным печником. Всецело доверять продавцу-консультанту не стоит.

Признак некачественной продукции — это сварка шва. Шов должен быть «стык в стык», а не внахлест. Труба не может быть завальцована, иметь видимые расширения и сужения. Немаловажный фактор — это форма дымоходной трубы и её деталей. Ровная, без вмятин, стыковка элементов одного диаметра обязательно должна быть стык в стык, образуя хорошее сцепление частей. К дымоходу должны прилагаться соединительные хомуты, гарантийные чеки и инструкция по монтажу, эксплуатации и уходу

Обратите внимание на полноту сведений (фирма производитель, год производства)

Утеплитель, расположенный между трубами двухслойного дымохода, должен быть из качественного огнестойкого материала с высокой температурой спеканий волокон. Срез его должен быть ровным и гладким

Стоит обратить внимание, как забит утеплитель: неплотное заполнение — признак некачественного продукта.

При покупке также учтите следующие моменты:

• тип монтажа и уход;
• аэродинамические особенности;
• совместимость с типом печи и топливным материалом;
• тепловая проводимость.

Система из нержавеющей стали

Производится из особой легированной стали, она устойчива к коррозии в атмосфере и практически в любых агрессивных средах. Имеет множество преимуществ:

• • Небольшой вес, не требующий обустройства фундамента.
  • Простота монтажа, который может производиться изнутри или снаружи. В последнем случае конструкция закрепляется на стене специальными кронштейнами.
  • Длительный срок эксплуатации за счет высокой устойчивости к коррозии.
  • Гладкая внутренняя поверхность, препятствующая накоплению сажи.
  • Сооружение может быть установлено в ходе строительства или же смонтировано в готовом здании.

Если дымоход из нержавейки смонтирован снаружи, он требует дополнительного утепления. Иначе из-за серьезных теплопотерь в холодное время года будет образовываться большое количество конденсата

К недостаткам можно отнести необходимость утепления трубы при условии, что она смонтирована снаружи дома. Иначе возникают теплопотери, приводящие к образованию большого количества конденсата, который способен повредить систему отопления. Кроме того некоторым не нравится внешний вид таких дымоходов. При желании можно приобрести специальный кожух, закрывающий трубу, который имитирует любой традиционный материал: черепицу, кирпич и т.п.

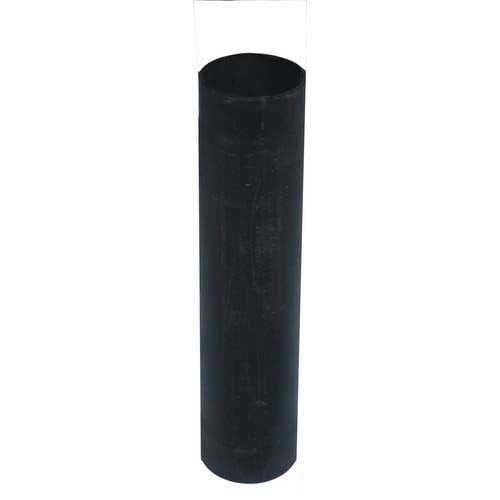

Характеристики изделий из черной стали

Черная сталь – это обычная углеродистая сталь без легирующих добавок или допускается небольшая их примесь. Качества стали черного цвета для дымохода:

Положительные:

• низкая цена;
• легкость установки печи, без фундамента;
• высокое качество материалов и надежность швов;
• простота в обслуживании, сажа не остается на стенках.

Отрицательные:

• низкая коррозийная стойкость;
• срок службы примерно пять лет;
• подходит для печей с неинтенсивной топкой (бани и камины).

Чтобы обеспечить наиболее оптимальный срок службы, необходимо выбрать низколегированную сталь, она более устойчива к появлению коррозии. Данная сталь относится к классу черных металлов, но наличие в ней хрома, молибдена и никеля примерно равно уровню содержания в нержавеющей стали. Для того чтобы дымоход из черной стали прослужил дольше, необходимо выбирать толстостенные изделия с минимальным количеством стыков.

Лучшие комплекты с транзитом через крышу и задним выходом

Подходят дымоходы нержавеющей стали для котла, печи, который не имеют прямого выхода вверх, а сам канал располагается сбоку. При подключении исключается нагрузка на котел, поскольку все крепится при помощи специального фиксатора на стену.

Феникс 120 мм, 1 мм

Идеальный вариант для обустройства бани, толщина стенки 1 мм, что позволит переносить большую температуру от близкого размещения отопительного прибора на углях или дровах. Подключение заднее, что позволяет открыть пространство к месту для установки камней. В диаметре изделие 120 мм, за счет чего достигается сильная тяга и быстрая топка бани. Вверху сделано сужение, есть зонтик, чтобы исключить закупорку дырки.

Плюсы:

• Изоляционная плита широкая и легко ложится на контуры кровли, что позволяет закрывать отверстия.
• Диаметр трубы внутри 12 см.
• Стенки толщиной 1 мм, могут выдерживать большую температуру от котла.
• Надежное соединение стыков при помощи аргоновой сварки.
• Легкая сборка собственными силами.
• Использование безопасной, экологически чистой изоляции внутри.
• Выдерживает жар до 1000 градусов.
• При постоянной эксплуатации производитель гарантирует службу до 15 лет.
• Комплектуется листами для установки перед топкой, а также деталями для кровли.
• Продается с 2 видами герметика, у которых температура 260 и 1200 градусов, что помогает качественно заделать стыки.
• Есть 8 хомутов, тройник для конденсата.
• Суммарная длина 6 метров, поэтому можно ставить на большую высоту для улучшения тяги.

Минусы:

• Завышенная цена комплекта, если учитывать, что он будет для бани. Средняя стоимость 29 тыс. руб.
• Изоляция 3 см, которая меньше аналогов.

Вулкан 120 мм, 0,5 мм

Сэндвич дымоходы из нержавеющей стали являются одними из лучших, среди комплектов для установки в котлы, в условиях загородного дома или дачи. Вертикальный элемент можно ставить внутри или снаружи. Для этого предусмотрены крепления к стене или материалы для расшивки крыши. Также продажа выполняется с тройником, крышкой и сборником для конденсата. Рабочий диаметр внутри 12 см, есть плотный слой изоляции. Наружная часть зеркальная, поскольку используется оцинкованная сталь.

Плюсы:

• Применение стали марки AISI 304, которая подойдет для котлов из меди, где появляется самый агрессивный конденсат.
• Суммарная длина дымохода 5 метров.
• Наличие сборника для конденсата.
• Зонт с утеплением.
• Плита больших размеров 100х120 см, которая предложена в комплектедля противопожарной расшивки потолка.
• Применение базальтовой ваты для кровли.
• Сэндвич внутри слоем 5 см.
• Есть саморезы для крепления, а также юбка, исключающая попадание воды.
• Продается с 4 хомутами из нержавеющей стали.
• На котел нет нагрузки, поскольку предусмотрен крепеж, который полностью распределяет массу трубы.
• Наличие фланца для прохода потолка в комнате.

Минусы:

• Высокая стоимость, в пределах 50 тыс. руб.
• Наружный диаметр очень большой, составляет 22 см и это получается за счет слоя изоляции, поэтому в кровле нужно будет делать большую дырку.
• Стенки трубы по толщине небольшие, всего 0,5 мм.
• Легко поставить ожог о стартовую трубу.

Описанный рейтинг позволит выбрать лучший товар для дома или дачи, бани, промышленного объекта. Правильный подход к покупке позволит упростить монтажные работы и увеличит срок эксплуатации. [Всего: 0 Средний: 0/5]

Особенности монтажа

Во время установки дымохода рекомендуется соблюдать ряд правил.

Основное правило — все предметы, окружающие трубу должна нагреваться не более, чем на 50 °С. Стальным свойственно нагреваться, потому при их установке рекомендуется прокладывать дополнительный слой теплоизоляции. Эту проблему можно решить с помощью уже готовых сэндвич-систем.

Дымоход должен проходить на безопасном расстоянии от электропроводки, газовой трубы и деревьев.

В тех местах, где труба проходит через стены или кровлю, между нею и соответствующим материалом должен быть толстый слой термостойкого герметика. Такой же герметик прокладывают между трубами в местах их стыков.

При соединении руководствуются ещё одним правилом: одна труба должна входить в другую на расстояние, которое равно радиусу наружного сечения труб.

При сборке конструкции стоит учитывать, что дымоход не должен иметь мест сужения, иначе пострадает аэродинамика трубы.

Горизонтальные участки не должны быть длиннее 100см.

В нижней части дымохода монтируют ревизионное окно — съёмную насадку. Верхняя часть заканчивается оголовком с искрогасителем и конусом.

Установка дымохода внутри здания

Процесс крепления сэндвич-трубы начинается подсоединением муфты к дымоходному отверстию отопительного агрегата. Установкой увеличенного переходника достигается повышение теплоотдачи и уменьшение нагрева дымохода. Далее производится закрепление горизонтального участка трубы или тройника. После чего, установив тройник, его нижнюю часть закрывают очень нужной заглушкой, снимая которую можно будет периодически удалять сажу.

Проход через крышу проводится в такой последовательности:

1. Проделывается отверстие, которое, скорее всего, потребуется дополнительно укрепить.
2. Установка крышной разделки позволит без проблем обустроить крышный проход. Крышная разделка должна вплотную прилегать к основанию крыши, края конструкции заводятся, располагаясь под коньком (отделкой).
3. Внутреннюю сторону оснащают подкрышным металлическим листом.
4. Для придания конструкции полной герметичности производится крепление регулируемого фартука на крышную разделку.
5. Оборудовав отверстие под проход вертикальной трубы, устанавливают переходник. В подготовленное отверстие пропускается от чердака или с улицы прямая труба. Стыковать модули при проходе через перекрытие запрещено. К следующим работам переходят после завершения изоляции огнестойкими материалами пространства между трубой и перекрытием. В дальнейшем участок оштукатуривается и закрашивается.
6. Перейдя к работам на чердаке и кровле, сборку проводят, спуская трубы сверху и стыкуя с нижними модулями, чтобы избежать попадания в канал конденсата.

Установка наружной части трубы производится в последнюю очередь

Недостатки и достоинства

Первый недостаток – стоимость. Сэндвич дымоходы из нержавейки используются в банях, где котлы работают на твердом виде топлива. Но не каждый хозяин может позволить себе такую роскошь. Еще один недостаток – это срок службы. Кирпичные или бетонные дымоходы служат намного дольше, чем сэндвич дымоходы. Однако о сроке службы поговорим отдельно.

Конструкция состоит из нескольких труб. При резком перепаде температуры дымоход может быть разгерметизирован, а значит, — испорчен.

Но как уже указывалось, преимуществ гораздо больше. На их фоне недостатки являются незаметными. Прежде всего, нужно отметить простоту монтажа сэндвич дымохода. Установить его может любой человек – без помощи профессионала. Для конструкции не нужно создавать фундамента, так как она довольно легкая.

При доставке не появляется никаких сложностей. Сэндвич дымоход состоит из нескольких секций, которые быстро разбираются и также складываются в единую систему. На рынке существует большой выбор дымоходов. Это значит, что можно создать любую форму конструкции. Если одна секция дымоходы выходит из строя, то ее без проблем можно заменить новой деталью. Внешний слой труб не нагревается сильно за счет теплоизоляционного слоя. Не образуется конденсат и не создается угроза пожара.

Внутри сэндвич дымоход имеет абсолютно гладкую поверхность. Благодаря этому внутри дымохода не собирается сажа, а также не создается закупорочных зон. Его легко чистить. Вообще обслуживание дымохода занимает несколько минут. Необходимо лишь удалить сажу и слить конденсат. Эстетичный вид изделия позволяет устанавливать его не только наружи, но и внутри дома.

Технология изготовления и монтажа дымохода из стали

Технология изготовления и монтажа не отличается особой сложность: главное не допускать пробелов при изготовлении комплектующих. Или просто купить готовые, чтобы не беспокоится о возможном пропуске в шве сварки.

Инструменты и материалы

Требуются инструменты для создания креплений и подгонки металлических деталей и отводов:

• Резиновая киянка
• Шруповерт для крепления кронштейнов
• Отвертка для затягивания хомутов на кронштейнах
• Рулетка для замеров.

Из комплектующих вам понадобится:

• Прямые трубы
• Отводы под требующимися углами
• Утеплитель
• Трубы большего диаметра под гильзы
• Детали для зонта
• Может понадобиться переходник с котла на дымовую трубу
• Кронштейны и хомуты для крепления трубы

Обращайте внимание на марку стали. Нужно, чтобы сталь была коррозионно устойчивой и огнеупорной

В идеале материал дымохода должен быть как можно более гладким внутри – это предотвратит появление сажи.

Переходники и другие вспомогательные элементы для дымоходов из стальных труб

Расчеты

Рассчитывать необходимый объем комплектующих нужно с помощью рулетки. Длина берется по оси будущей трубы. Все отводы измеряются так, будто планируются под 90 градусов. Недостающая часть учитывается потом при помощи повышающего коэффициента. После этого получившуюся длину трубы увеличивают на 10-20 %. Если планируется использовать покупные отводы, то считается необходимое количество поворотов. На этом расчет окончен, остается правильно собрать приобретённые детали.

Правила сборки и монтажа

Стальные детали нуждаются в кронштейнах. Минимальное количество – 2. Один устанавливается внутри помещения и один снаружи. Кронштейны устанавливаются в первую очередь. Далее выполняется монтаж трубы от котла к крыше. Последний отсек монтируется с уже закрепленным болтом.

Небольшой совет: окончательно затягивать хомута на кронштейнах лучше после того, как вся труба уже смонтирована. Это значительно облегчит процесс установки. Так же стоит отметить, что утепление трубы нужно производить сразу в процессе гильзования. То есть нужно соблюдать следующий порядок действий:

• Выполняется отверстие в ограждении
• Вставляется гильза, то есть труба большего диаметра
• Через гильзу пропускается дымоход
• Отсек дымохода соединяется с предыдущим
• Пространство между гильзой и трубой заполняется утеплителем. При этом труба должна находиться строго по центру гильзы.
• Продолжается монтаж дымохода.

Кронштейн для крепления дымохода к стене

Лучшие дымоходы из нержавеющей стали с транзитом через крышу и задним выходом

Такие конструкции подходят к котлам и печам, у которых нет прямого выхода отработанных газов вверх, а канал для отвода находится с боку. Чтобы подсоединить дымоход необходим комплект с боковым подводом и возможностью крепить высокую вертикальную стойку (без нагрузки на котел).

Феникс 120 мм, 1 мм — хорошо подойдет для бани

Это оптимальный вариант нержавеющего дымохода для бани ввиду сечения стенки 1,0 мм, которая позволяет переносить высокий жар от близко расположенного котла, где сгорают дрова при высокой температуре. Заднее подключение обеспечивает открытый доступ к площадке для закладки камней.

Диаметр 120 мм содействует сильной тяге, что даст растопить баню до нужного максимального уровня. На верхней части имеется сужение и зонт, не допускающие закупоривания отверстия.

Плюсы:

• широкая изоляционная плита, легко подстраиваемая под контуры шифера или черепицы, чтобы закрыть отверстие на кровле;
• нержавеющая подставка для удержания бокового отвода от котла и высокой мачты;трегулировать удаление от перегородки;
• внутренний пропускной диаметр 120 мм;
• толщина стенки нержавейки 1,0 мм для высокого жара;
• прочное соединение всех продольных стыков аргоновой сваркой;
• раструбная система проста для сборки своими руками;
• экологичный изоляционный материал внутри;
• выдерживают температуру до 1000 градусов;
• гарантия работы при регулярном использовании до 15 лет;
• в комплекте предтопочные листы и проходные детали для перекрытий;
• два герметика с температурным режимом 260 и 1200 градусов для качественной заделки примыкающих деталей;
• 8 хомутов для сборки;
• тройник для сборки конденсата;
• общая длина дымохода 6 м подойдет для вывода на большую высоту, что обеспечит хорошую тягу даже при близко расположенных домах.

Минусы:

• стоимость комплекта 29000 рублей;
• изоляционное волокно имеет толщину 30 мм, что меньше аналогичных моделей.

Разновидности стальных дымоходов

Дымоходы из стали различаются по материалу трубы и типу конструкции. Сталь используется нескольких разновидностей:

• Чёрная без покрытия. Этот материал наиболее дешёвый, но при этом наименее долговечный. Такая сталь поддаётся коррозии и быстро приходит в негодность.
• Низколегированная сталь. В качестве примесей  для этого материала используют хром, цинк, никель, молибден. Такой сплав меньше поддаётся коррозии, чем обычная чёрная сталь.
• Нержавеющая сталь. Лучший, из возможных вариантов. Трубы из этого материала обладают всеми преимуществами стальных дымоходов.
• Гофрированная сталь. Является наименее надёжным вариантом, поскольку из-за гофрированной стенки на трубе быстро оседает сажа. Чистить такой дымоход предстоит часто. Используют гофрированный материал для гильзования.

По типу строения выделяют следующие разновидности дымоходов:

• Одностенные. Такие трубы имеют одну стенку, диаметром от 0.6 до 1мм. У них нет теплоизоляции, потому для отопительных приборов в доме использовать их опасно. Они нашли применение в банях, где с помощью постоянно горячей трубы можно греть воду.
• Одностенные для гильзования. Такие трубы могут ничем не отличаться от обычных одностенных, могут быть гофрированные или иметь овальную форму. Отличительная их особенность -расположение внутри старого кирпичного дымохода.
• Сэндвич-системы. Наиболее распространённый и надёжный из всех вариантов. Состоят они из внутренней и наружной труб, между станками которых находится слой изолирующего материала. Такая конструкция позволяет избежать нагревания наружной поверхности трубы и образования конденсата.
• Конструкция “труба в трубе”. От предыдущего варианта эта система отличается отсутствием изолирующей прослойки. Такие дымоходы получили название коаксиальные. Внутренняя труба в них нужна для отведения продуктов горения, воздух по ней движется снизу вверх. По наружной трубе, то есть прослойке между двумя трубами, потоки воздуха движутся в обратном направлении. Они необходимы для поддержания горения топлива. Такая конструкция способствует увеличению тяги во внутренней трубе, но её нельзя использовать в условиях низких температур из-за замерзания конденсата на стенках.

Особенности, виды и назначение дымохода

Стальной дымоход из чёрных металлов, в основе которой лежит цинк, является неотъемлемой составляющей для любой печи или котла, для работы которой используется твёрдое топливо, которое требует своевременного вывода всех продуктов горения и распада на улицу.

Труба дымохода, чёрная сталь, для изготовления которой пользуется большой популярностью среди печников, может быть выполнена из следующих материалов:

Фото дымоходных труб	Материалы изготовления	Описание и особенности материалов
	Сталь	Самый распространённый материал – это сталь. Они имеет массу достоинств, в первую очередь – это доступная цена, а также небольшой вес, что в совокупности позволяет создать долговечную и эффективную конструкцию, силами одного человека. Стальной дымоход быстро прогревается и быстро остывает, для него ненужно обустраивать дополнительный фундамент, он не оказывает существенного и негативного влияния на стены, потолок дома.
	Чугун	Дорогой материал, из которого часто изготавливаются печи с высоким КПД и хорошими показателями теплоёмкости. Также из чугуна изготавливают трубы, из которых собираются дымоходы. К основным недостаткам такого варианта относится высокая стоимость, а также большой вес. Преимущества – это хорошее удержание, аккумуляция тепловой энергии.
	Цинк	Такая разновидность ещё 20-30 лет пользовалась большим спросом и популярностью. Однако сегодня доказано, что трубы, состоящие из материалов, в основе которых лежит цинк, опасны для здоровья человека. При нагреве и резком перепаде температурного режима, они начинают выделять в воздух вредные и опасные для здоровья продукты. Поэтому сегодня, категорически запрещено изготавливать дымоходы из оцинкованных составляющих.

Так чем же отличается данный дымоход от тех, которые выполнены из нержавеющей стали? Дело в том, что трубы, в основе которых лежит нержавеющая сталь, более долговечные и качественные, они очень хорошо удерживают тепло, не обмерзают в зимний период времени и не образуют большое количество конденсата на своих внутренних стенках, если их как следует утеплить.

Если говорить об особенностях дымоходов из чёрной стали, то они в свою очередь, выполнены не из простой нержавейки. В их составе лежит углеродистая основа, которая по своей сути является полностью безопасной для здоровья человека, даже при сильном нагреве, она не выделяет вредных продуктов распада. Также, такие трубы отличаются более доступной и бюджетной стоимостью, в равнении с трубами из нержавейки и сэндвич системами. Однако при всех своих преимуществах и положительных качествах, такие вытяжки имеют и несколько недостатков. Дело в том, что они не настолько долговечны, куда менее прочные и износостойкие чем те, которые выполнены из нержавеющей стали.

Однако такой вариант идеально подходит для ряда конкретных случаях, когда излишние траты неуместны. Такой вариант можно установить на даче, в бане, в котором есть другие источники получения тепла, а также в тех местах, в которых нет необходимости частого и ежедневного растапливания камина или котла. Самым лучшим вариантом будет установить и купить трубы, в основе которых присутствует низколегированная сталь, которая имеет повышенную устойчивость к образованию налёта, ржавчин и коррозий.

Если вы хотите, чтобы такая конструкция прослужила вам, как можно дольше, рекомендуем отдавать предпочтение трубам, выполненным из толстостенной стали, которая не так скоро истончится. Также, лучшим вариантом будет собрать дымоход из длинных труб и аналогичных соединений. Которые в свою очередь образуют минимальное количество швов и стыков, с которыми возникают самые первые и серьёзные проблемы.
