Встраиваемые в пол конвекторы отопления

Самостоятельный монтаж внутрипольных конвекторов

Правила эксплуатации и технического обслуживания

В перечень мероприятий по техническому обслуживанию входят следующие операции:

демонтаж защитной декоративной решётки, которая осторожно вынимается из установленных направляющих; влажная уборка канала или конвекторной ниши ветошью, предварительно смоченной в чистой воде без добавления моющих составов; сухая очистка теплообменника при помощи бытового пылесоса; контрольные мероприятия, направленные на визуальную проверку отопительного прибора с целью своевременного выявления протечек или нарушений в целостности изоляции. Если при визуальном осмотре дефекты не выявлено, то декоративная решётка устанавливается на своё место

Выявленные утечки потребуют отключения прибора от сети и вызова специалиста по обслуживанию отопительных систем

Если при визуальном осмотре дефекты не выявлено, то декоративная решётка устанавливается на своё место. Выявленные утечки потребуют отключения прибора от сети и вызова специалиста по обслуживанию отопительных систем.

Установка

Первый этап монтажа внутрипольных конвекторов – это всегда подготовка специальной ниши для установки устройства. В случае встраиваемых в пол конвекторов это может быть как обычная бетонная стяжка, так и монтаж в фальшпол. Оба варианта монтажа таких конвекторов возможны только в случае, если в помещении ремонт еще не закончен, а полы еще не установлены.

При выборе ниши для отопительных агрегатов следует обратить внимание на следующие показатели

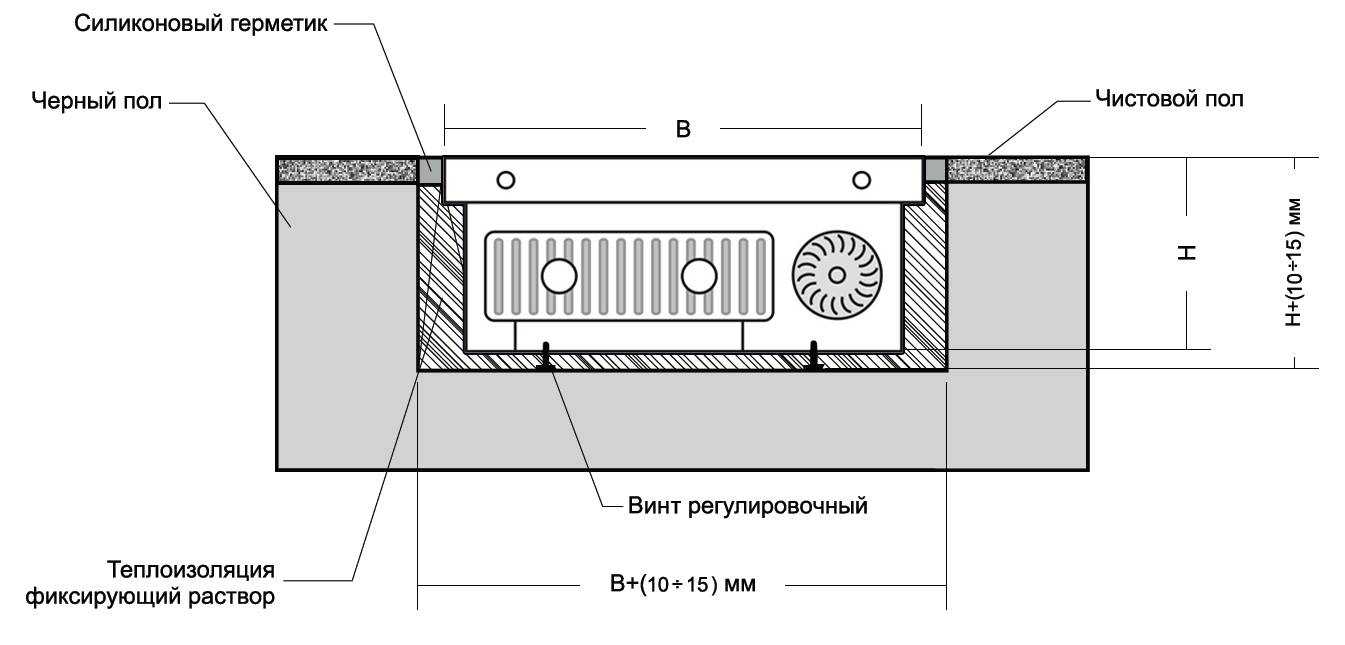

  • Глубина отверстия. Глубина ниши должна быть примерно на 10-15 мм больше высоты самого устройства. Такую цифру чаще всего указывают производители в руководстве пользования отдельных моделей. Страховочные миллиметры позволят грамотно выровнять короб устройства, а также решетку с уровнем пола.
  • Ширина и длина ниши. Здесь специалисты советуют добавлять к размерам устройства от 5 до 10 мм – так вы сможете грамотно укрепить корпус устройства и не испытаете затруднений при укладке коммуникаций.
  • Расстояние от окна и стен. Специалисты рекомендуют оставлять от 5 до 15 см между установленным агрегатом и окном (или панорамными окнами). Если речь о расстоянии от устройства до стен, то здесь следует выдержать от 15 до 30 см во избежание образования плесени в углах и скопления тепла только на стенах.
  • Шторы. Шторы или тюль являются незаменимым элементом в большинстве стилевых решений. Учитывайте, что они не должны препятствовать циркуляции воздуха, следовательно, не должны закрывать обогреватели от помещения. Идеальным вариантом для встроенных конвекторов будут небольшие и легкие шторы в стиле кантри или прованс, жалюзи или скручиваемые тканевые модели.
  • Изоляция и теплопотери. Неграмотное размещение обогревательного устройства приводит к снижению эффективности обогрева и самого КПД устройства. При монтаже обязательно воспользуйтесь изоляционным материалом, иначе все образованное агрегатом тепло будет обогревать не комнату, а ближайшие 1-2 квадратных метра пола
  • Устойчивость. Прибор монтируется до состояния полной устойчивости и стабильности. Для регулирования удобной высоты могут быть использованы специальные опоры или кронштейны. В качестве дополнительной стабилизации устройства в нише могут быть использованы различные фиксирующие рабочие растворы. Такая стабилизация положения агрегата необходима для будущей установки трубных коммуникаций, которые при малейшем смещении проводки могут привести к затоплению помещения и порче напольного покрытия.

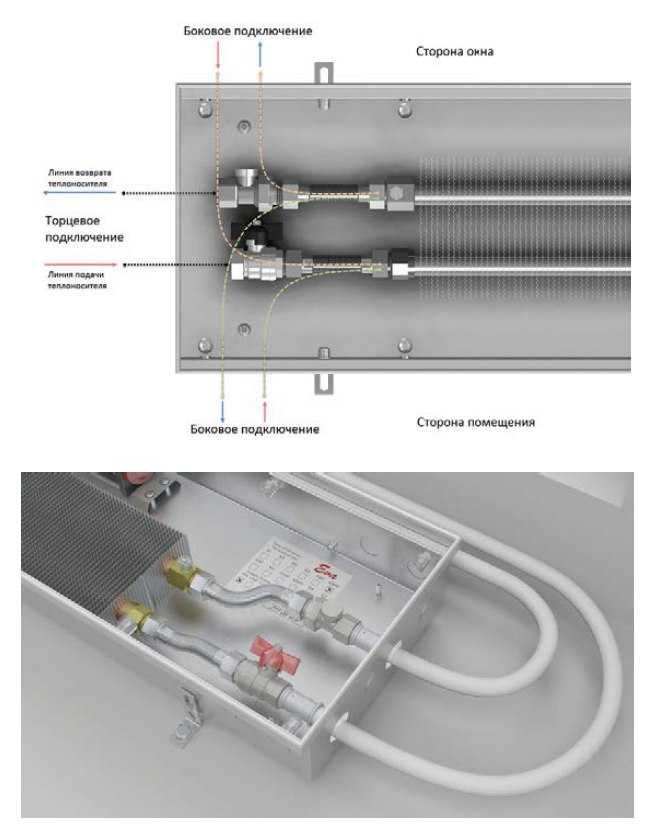

При установке встроенного в пол конвектора, работающего на воде, возможны всего 2 способа подключения коммуникаций.

Гибкое. Такое подключение предполагает использование гибких коммуникаций или шлангов, подающих теплоноситель в теплообменник. Однозначный плюс такого подключения в том, что коммуникации легко убираются во время уборки агрегата, а затем свободно закрепляются обратно. Минусом такого подключения является относительная недолговечность и уязвимость гибких коммуникаций.

В случае подключения электрического встраиваемого в пол конвектора вам достаточно грамотно проложить провода и подсоединить устройство к сети в 220 вольт. Заземление в данном случае не потребуется, так как коммуникации в современных внутрипольных конвекторах изготавливаются априори с заземлением. Проследите, чтобы вся проводка была спрятана под полом – так вы обезопасите себя от травм, а само устройство – от преждевременной ломки.

Дополнительные советы по монтажу встроенных в пол конвекторов.

  • Лучшим материалом в обвязке встраиваемых конвекторов считаются именно металлопластиковые трубы или коммуникации. Они одновременно обладают достаточной прочностью для длительного использования и пластичностью для удобного размещения в любых условиях укладки.
  • Коммуникации, вне зависимости от их вида, следует вмуровать в бетонное покрытие либо укрыть фальшполом. На этом участке укладки коммуникаций не должно быть лишних соединений или переключателей, именно поэтому чисто металлические варианты здесь непрактичны. В случае укладки фальшпола есть возможность установки коммуникаций любого типа, однако рекомендованными материалами здесь остается металлопластмасса или полипропилен.
  • При установке агрегата и последующей укладке решетки или декоративной рамки возможно образование просветов и свободного пространства между настилом. Специалисты советуют заполнять его силиконом.
  • Монтаж труб контура к устройству следует проводить с помощью специальных накидных гаек (их еще называют «американками»).

Как установить газовый конвектор

После того, как вы выбрали и купили нагреватель можно переходить к подготовке монтажа. Позаботьтесь о наличии следующих инструментов и материалов:

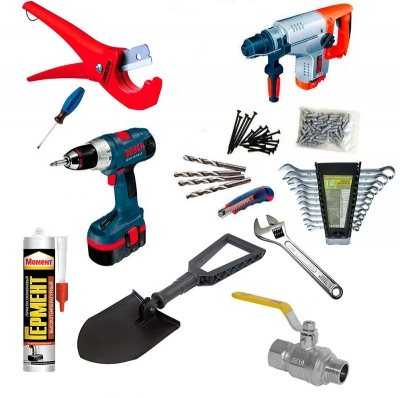

Инструменты необходимые для установки газового конвектора.

  • дрель и набор сверл;
  • труборез;
  • набор гаечных ключей и разводной ключ;
  • лопатка;
  • перфоратор;
  • отвертки;
  • сантехнический и высокотемпературный силикон;
  • дюбели и саморезы;
  • газовый кран.

Когда все готово, нужно выбрать месторасположение конвектора. Для правильного подбора воспользуйтесь ГОСТом. Последний требует обязательного монтажа нагревателя под окном. Не поленитесь в процессе примерить прибор к выбранному месту, а также сделать после этого разметку. Следующий этап – подготовка помещения. Комната должна быть застелена, так как в процессе работы появится большой объем пыли.

Монтаж

Технические требования для монтажа газового конвектора.

Установка производится по следующему плану:

  1. Определите отверстие для входа газовой трубы. Не забудьте оставить расстояние для подведения этой самой трубы и фитинга.
  2. По диаметру вытяжной трубы нужно просверлить сквозное отверстие в стене с помощью перфоратора. Эта самый сложный этап, так как отверстие большое, поэтому работа затянется по времени (в зависимости от стены и перфоратора), а также появится очень много пыли.
  3. Следующим шагом нужно просверлить отверстия для креплений самого нагревателя и забить в них дюбели.
  4. Теперь подключаем к конвектору вытяжную трубу и делаем стык силиконом (способным выдерживать высокие температуры).
  5. Сам нагреватель закрепляется саморезами на стене. Тут пригодится посторонняя помощь, так как вес устройства немалый.

Не забудьте заделать все дыры пеной, чтобы оттуда не поступал холодный воздух в комнату.

Подключение к газу

К данному этапу отнеситесь крайне серьезно. Если же сомневаетесь в своих навыках, то лучше доверить подключение специалистам.

Монтаж производите по следующей схеме:

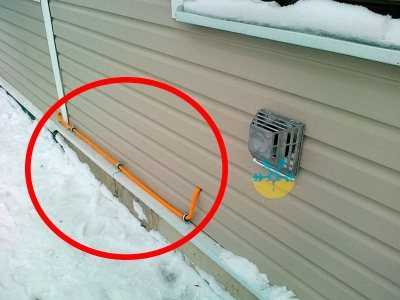

В соответствии с ГОСТ трубу обязательно нужно проводить с улицы.

  1. Если есть специальный отвод с резьбой на газовой трубе, то это облегчит жизнь. Вам необходимо просто накрутить газовый кран на трубу. Но если отвода нет, то его нужно обязательно сделать.
  2. Далее подведите трубу к конвектору. Лучше использовать металлопластик. Соединение фитингов должно быть идеальным.
  3. Во время прокладки трубы через каждый метр ее нужно закреплять на специальные клипсы. Для этого также нужно просверливать отверстия.
  4. Для проверки соединений необходимо вызвать сотрудника газовой службы.

Не забывайте смазывать фитинги и трубу силиконом, чтобы обеспечить максимальную герметизацию системы.

Проверка работоспособности

Перед включением прибора, обязательно вызовите газовую службу для проверки соединений на утечку газа.

После окончания работ по монтажу необходимо сделать пробный запуск:

  1. Первым делом откройте газовый кран, послушайте все стыки на возможные утечки (можно использовать мыльную воду или специальный прибор). Если утечки обнаружены, то закройте кран и займитесь их устранением.
  2. После проверки всех стыков запустите конвектор. Во время запуска кнопку зажимайте на минуту, чтобы газ проник в камеру сгорания.
  3. После того как горелка зажжется, отрегулируйте работу прибора.

Установка газового конвектора в деревянном доме не отличается от установки в любом другом здании. Пожароопасные элементы находятся внутри конвектора.

Что такое конвекция

Конвективный обогрев задействует самые простые законы физики, согласно которым нагретый воздух становится более легким и поднимается вверх. На этом принципе построен каждый отопительный конвектор, независимо от того, от чего он питается. Как показывает практика, такая схема обладает высокой эффективностью – в жилых помещениях становится тепло, причем сравнительно быстро.

Конвекторное отопление позволяет обогревать помещения любого назначения – это могут быть жилые комнаты, детские комнаты, коридоры и фойе, кухонные помещения, ванные комнаты и туалеты, крытые балконы и лоджии. Оно греет за счет нагретого воздуха, быстро насыщая теплом отапливаемые помещения. Давайте посмотрим, как происходит процесс прогрева:

Все конвекторы работают по одному принципу — они создают циркуляцию воздуха в помещении, постепенно прогревая его.

  • Обладая большой площадью рабочей поверхности, нагревательный элемент нагревает находящийся вокруг него воздух;
  • Теплые воздушные массы поднимаются вверх, покидая оборудование (или просто отправляясь вверх, если используются радиаторы отопления конвекторного типа);
  • На место ушедшего вверх воздуха поступают холодные воздушные массы.

Процесс повторяется до тех пор, пока конвекторное отопление не прогреет весь воздух в помещениях.

Нагревательные элементы могут работать от электрической сети или за счет сжигания газового топлива. Батареи отопления конвекторного типа работают за счет поступающего в них теплоносителя. Кстати, батареи лишены корпусов, в отличие от тех же электрических и газовых конвекторов. Но принцип действия у них аналогичный – прогрев осуществляется за счет нагревающегося воздуха, а тепловое излучение от них очень слабое.

Выбираем конвектор

Прежде всего, нужно определить достаточное количество конвекторов отопления для последующего их размещения в полу вашего дома. Прежде чем совершить покупку, надо подсчитать, сколько нам потребуется тепла, чтобы обогреть все помещение.

Для комфортного проживания нужно примерно 1 кВт на 10 кв. м, при этом утечки тепла быть не должно — теплоизоляция всего дома должна быть без потерь. В паспорте каждого изделия обязательно указана его мощность, поэтому необходимые расчеты сделать можно, хотя это не так легко, как кажется.

Для этого надо учитывать много причин и специальных коэффициентов в зависимости от стеклопакетов, расположения комнаты и прочего. В специальной литературе это все указано, и каждый домовладелец сам может все просчитать. Главная задача — подобрать устройства таким образом, чтобы во всех комнатах была одинаковая температура, чтобы исключить появление сквозняков.

Эта таблица поможет вам при выборе конвектора, а уж как выбрать наиболее подходящий вариант — самостоятельное решение для каждого домовладельца. Необходимо учитывать, что устройства с вентилятором намного производительнее.

Внутрипольный конвектор, сделанный своими руками — мечта каждого домашнего мастера, но здесь есть много нюансов, от прочности корпуса до слаженной работы всех деталей. Лучше выбирайте проверенного производителя — это спасет вас от подделки и обезопасит в дальнейшей эксплуатации от непредвиденных негативных последствий. Правильно подобранный встраиваемый конвектор станет идеальным дополнением интерьера и согреет вас в холодное время года.

Встраиваемые в пол радиаторы отопления

Встроенное в пол обогревательные батареи способны поддерживать определенную температуру. Этот фактор, особенно важен в помещениях, где необходимо постоянно сохранять определенные условия, в том числе и температурный режим. Например, поддерживать нужную температуру при выращивании растений.

Встроенные в пол отопительные приборы по своей конструкции относятся к конвекторам. Основной принцип работы — это конверторный нагрев воздушных масс в помещении. Воздух, после нагрева от радиатора отопления, устремляется наверх, а остывший опускается вниз, тем самым обеспечивая круговое движение, что весьма продуктивно, так как воздух не успевает остыть полностью.

Эффект циркуляции воздушных масс, происходящих от встроенных радиаторов отопления, больший, чем использовании стандартных стеновых радиаторных батарей. Данный принцип в итоге позволяет значительно сэкономить на отоплении.

Оборудование можно устанавливать в зимних садах, торговых центрах, частных домах, тренажерных залах и других офисных и жилых помещениях.

Основные характеристики

Радиаторы, монтируемые в нишу пола — это оборудование, вырабатывающее тепло, устанавливаемое таким образом, чтобы не было заметно элементов конструкции нагревателя. Сам нагреватель состоит из каркаса, изготовленного из нержавейки, внутри которого размещены медные или алюминиевые теплообменники. Для подключения монтируемого обогревательного оборудования применяются трубки гофрированного типа, изготовленные из антикоррозийных материалов. Одним из главных отличий является отсутствие зазора между контуром и пластинками.

Перед установкой отопительного прибора изготавливается желоб, длина которого равна длине обогревателя. Помещенный в желоб прибор подключают к коммуникационным системам. Размеры обогревательных радиаторов бывают разными, начиная от 90 см и заканчивая системами, достигающими в длину 3 м. Различные размеры позволяют потребителю выбрать отопительный прибор нужного размера, способного обеспечить подогрев помещения и не занимать в нем много места.

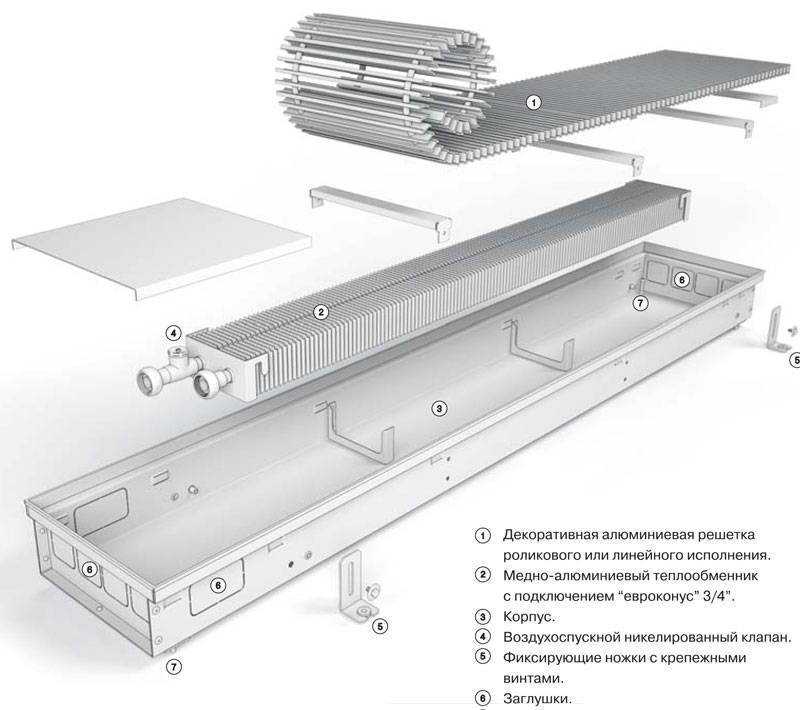

Основные модули такого радиатора:

  • ребристый нагреватель (водяная система);
  • канал;
  • внешняя декоративная панель.

Внутрипольная конструкция дает возможность встроить радиатор в стяжку пола, а затем аккуратно заделать в зависимости от уровня напольного покрытия. Это принципиальное отличие от напольных моделей радиаторов. При этом холодный и нагретый воздух свободно преодолевает радиаторную решетку, тем самым повышая результативность нагрева и по максимуму используя всю площадь устройства.

Что лучше: внутрипольные радиаторы или система «теплый пол»?

Общеизвестной альтернативой внутрипольным радиаторам является так называемая система «Теплый пол». Она представляет собой нагревательные элементы, расположенные под всей поверхностью нижней плоскости помещения, равномерно увеличивающие ее температуру. В этом случае вся нижняя поверхность комнаты становится частью системы отопления. Считается, что находиться в таком пространстве приятно психологически — когда тепло ногам, организм в целом чувствует себя более комфортно.

Однако давайте сопоставим эти две альтернативные системы отопления по ряду объективных параметров, чтобы определить, для каких случаев лучше подходит каждая из них.

Встраиваемый радиатор

Система «теплый пол»

Традиционные батареи

Степень эффективности отопления

Высокая

Неоправданные теплопотери практически отсутствуют — производимое тепло идет непосредственно на обогрев помещения

Средняя

Нагревательные элементы сообщают свою энергию не только поверхности пола, но и перекрытию — это ведет к неоправданным теплопотерям

Относительно низкая

Горячий воздух, поднимаясь вверх, попадает в пространство выше человеческого роста — неэффективное использование тепла

Напольные покрытия, с которыми рассматриваемый вид обогрева может применяться

любые напольные покрытия

только покрытия, хорошо проводящие тепло (например, плитка или керамогранит)

любые напольные покрытия

Степень свободы в использовании пространства, отапливаемого рассматриваемым методом

Нет ограничений

Есть ограничения

После установки данной системы обогрева помещения не рекомендуется переставлять мебель. Это связано с тем, что «теплый пол» нельзя прокладывать под громоздкими объектами во избежание перегрева.

Нет ограничений

Из приведенной выше таблицы видно, что система отопления «Теплый пол» имеет ряд серьезных ограничений. В некоторых случаях ее основное достоинство — горячая напольная поверхность — перевешивает все недостатки. Например, этот аргумент для многих очень хорошо работает при оборудовании детской комнаты. Однако в большинстве ситуаций решение с радиаторами отопления в полу кажется более предпочтительным.

Выбирать систему отопления нужно исходя из собственных предпочтений

Установка водяного конвектора

  • Большинство моделей конвекторов имеют толщину не более 10 см, поэтому их легко можно встроить в чистовую стяжку пола. Установку производят так:
  • Внутрипольный конвектор ставят на черновой пол поверх гидроизоляции в предназначенном для него месте и закрепляют с помощью уголков и винтов, входящих в комплект. К черновому полу уголки крепят с помощью дюбелей и шурупов.
  • Выравнивают с помощью регулировочных болтов его положение. Для этого болты вкручивают в отверстия по углам дна короба и, используя уровень, поднимают каждый угол до нужной высоты. Уголок, который крепит конвектор к полу, позволяет это сделать за счет продольного отверстия.

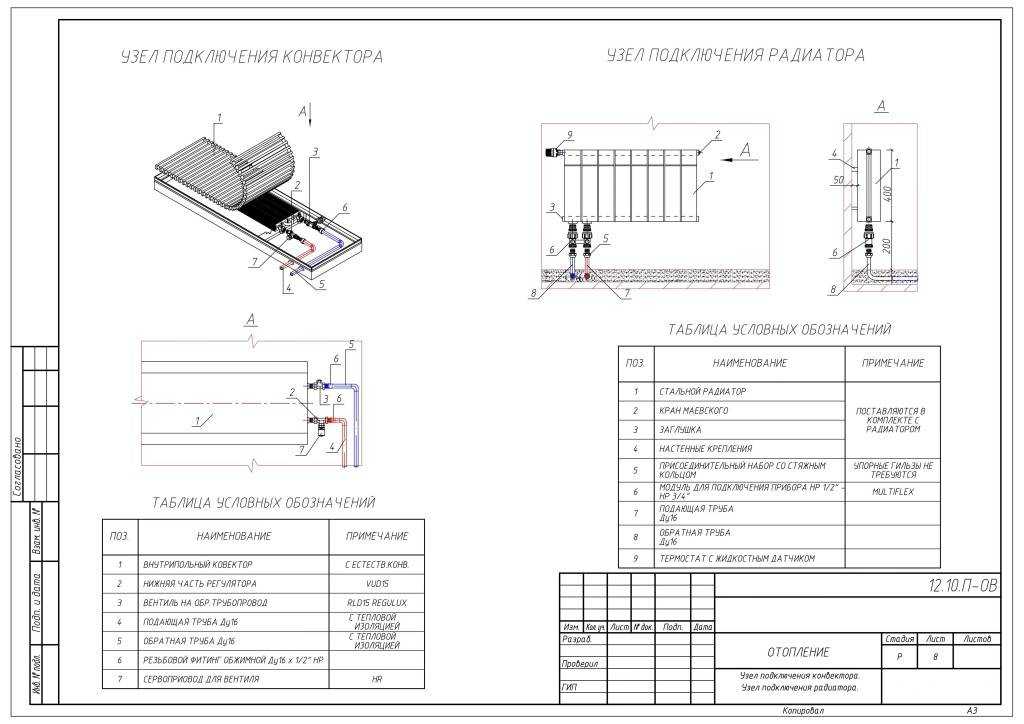

  • Подключают конвектор к системе отопления по выбранной схеме. Для подключения используют фитинги. Соответствующие виду используемых труб. Более надежными считаются медные трубы. Устанавливают регулирующий давление сервопривод на тройник, присоединенный к прямой трубе. Трубы, отходящие от конвектора и соединяющие его с системой отопления, размещают ниже уровня стяжки и теплоизолируют для уменьшения теплопотерь и во избежание перегрева стяжки пола.
  • Укладывают утеплитель, обычно используют пенополистирол. Выполняют армирование, после чего заливают стяжку, выравнивают и высушивают ее. Короб конвектора необходимо перед этим укрыть плотным материалом, предотвращающим попадание внутрь раствора.
  • Наносят или укладывают финишное покрытие пола. Устанавливают на конвектор защитную решетку.

Конвектор, установленный в стяжку пола

Благодаря различным размерам, конвекторы можно установить в любом помещении, включая застекленные лоджии и террасы. Соединяя несколько конвекторов последовательно, можно создать греющий контур вдоль стеклянных стен.

Конвектор на застекленной лоджии: установка и подключение

Конвектор на застекленной лоджии: финишная отделка пола

Наглядно увидеть процесс установки конвектора можно в видеоролике.

Инструкция по установке и подключению

Установка внутрипольного конвектора оправдана при наличии в помещении элементов, которые образуют значительные тепловые потери. Такие участки могут быть представлены стеклянными дверями «в пол», входными зонами на лоджию и выходами на террасу, а также панорамными или витражными окнами.

Монтаж водяных конвекторов отопления

Для выполнения правильного монтажа и эффективной работы установленного прибора нужно придерживаться нескольких рекомендаций:

  • ниша или канал делается с заглублением на 1,0–2,0 см от полной высоты прибора, а также примерно на 5–10 см больше по ширине и глубине;
  • отступ от окна составляет 5–15 см, а слева и справа от стены — примерно 15–30 см;
  • дополнительная защитная изоляция и звукопоглощение повышают эффективность прибора;
  • оптимальным является подключение с применением гибких шлангов, что помогает легко и быстро выравнивать стыки;
  • жёсткое подключение подающим клапаном в виде ручного радиаторного крана, шарового крана, термостатического клапана является более надёжным;
  • на «обратку» следует обязательно устанавливать надёжную запорную клапанную арматуру.

Сложнее всего монтируется водяная внутрипольная отопительная система с принудительным типом вентиляции:

  1. Проложить подводку теплового носителя и электрического кабеля в соответствии со схемой монтажа, прилагаемой производителем.

  2. Произвести заливку пола в соответствии с размерами канала, выделенного под монтаж устанавливаемого прибора.

  3. Установить оборудование в подготовленный канал, выполнить выравнивание по горизонтали при помощи регулировочных болтов.

  4. Зафиксировать конвектор внутри канала, выполнить изоляцию и уплотнение пространства вокруг прибора.

  5. Выполнить монтаж чистового напольного покрытия.

  6. Подключить подводку теплового носителя и электрического кабеля.

  7. Заполнить все щели при помощи силиконового герметика или отделочного уплотнительного материала.

  8. Выполнить тестовый запуск установленного оборудования и зафиксировать декоративную решётку.

В процессе проектирования отопительной системы очень важно грамотно расположить трубы на подачу и «обратку», предусмотреть слив воды и возможность осуществлять прокачку в случае попадания во внутреннюю часть воздуха. Внутрипольные конвекторы водяного отопления, имеющие принудительный вариант конвекции, требуют обязательного подключения к электрической сети на 220 Вт

Монтаж электрических

Для самостоятельного монтажа прибора следует приобрести электрический кабель и выбрать оптимальную схему подключения.

Стандартная схема монтажа внутрипольного электрического конвектора:

  • 1 — приборы со свойством конвекции;
  • 2 — электрическая проводка;
  • 3 — подача питания на 220 В;
  • 4 — модуль;
  • 5 — термостат.

Прибор подключается к подаче питания с помощью электрической проводки

Основные этапы установки электрических моделей:

  1. Вмонитровать конвектор в нишу чернового пола.
  2. Зафиксировать прибор уголками, винтами и дюбелями, предусмотренными в комплекте.
  3. Выравнять устройство по уровню посредством технологических болтов.
  4. Подсоединить к установленному конвектору электрические кабели.
  5. Уложить теплоизоляционные материалы, в качестве которых чаще всего используются пенополистирольные листы.

Последний этап достаточно сложен и требует усилий. Теплоизоляция состоит из следующих частей:

  • бетонирование;
  • теплоизоляция;
  • пол бесшовный;
  • накладка-фиксатор;
  • юстировка по показателям высоты;
  • звукоизоляция;
  • стяжка;
  • финишное напольное покрытие;
  • подводка;
  • фальшполы;
  • уплотнители.

Обязательный этап в монтуже электрического конвектора — укладка теплоизоляции

На заключительном этапе осуществляется тестирование работоспособности установленной системы обогрева, заливка пола и укладка финишного напольного покрытия, а также прикручивание декоративного решетчатого элемента.

Монтаж конвекторов встраиваемых в пол

Бывают ситуации, когда классические батареи отопления поставить нет возможности, например, в случае наличия в помещении так называемых французских оконных конструкций, нижний край которых находится практически у самого пола. В этом случае выходом из ситуации могут стать внутрипольные отопительнные конвекторы для частного дома или квартиры, обогреватели, которые устанавливаются в созданной для них нише в полу. Также эти отопительные устройства часто устанавливают в квартирах и некоторых частных домах перед дверью, ведущей на балкон или лоджию. В этом случае такой обогреватель призван компенсировать теплопотери, происходящие через балконный проем.

В этой статье вкратце рассмотрим устройство, принцип работы встраиваемого в пол обогревателя, а также способ его монтажа.

Внутрипольный конвектор, устройство

Данный отопительный прибор представляет собой теплообменник, который передает энергию проходящего через него теплоносителя окружающему воздушному пространству посредством конвекции. Внутрипольный обогреватель подключается к системе отопления, функционирующей в доме.

Устроен этот прибор следующим образом. Сам теплообменник представлен медной трубой изготовленной в виде змеевика. Трубка из меди оснащена дополнительно многочисленными алюминиевыми ребрами, значительно увеличивающими площадь теплоотдачи. Как алюминий, так и медь, имеют очень высокую теплопроводность, поэтому тепловой поток от конвектора достаточно мощный. Медный змеевик имеет на входе, а также на выходе специальные устройства для подсоединения к тепловым коммуникациям. Некоторые обогреватели дополнительно оборудованы вентиляторами, которые нагнетают нагретый воздух в помещение.

Размещен конвекционный обогреватель в специальном лотке, сделанном из защищенного от коррозии металла, внутренняя поверхность которого покрыта напылением, отражающем тепло. Сам короб вмонтирован в пол заподлицо и закрыт решетчатой крышкой из дерева, стали или алюминия.

Как работает встраиваемый в пол конвектор

Как понятно из названия отопительного прибора, основной механизм передачи тепловой энергии здесь именно конвекция. Нагретый воздух устремляется вверх, освобождая место для холодного, находящегося у поверхности пола. Таким образом, холодный воздух постоянно засасывается во вмонтированный в пол короб, где нагревается от конвектора. Так происходит своеобразный кругооборот.

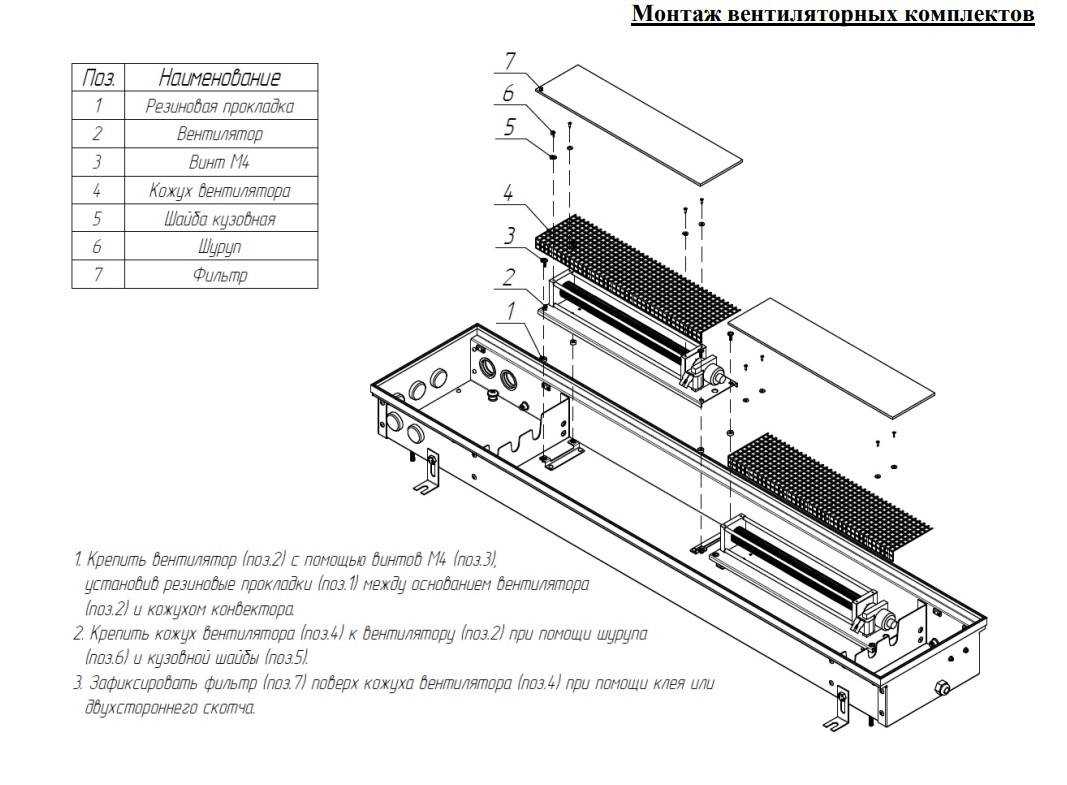

Если обогреватель снабжен встроенным вентилятором, его работа способствует ускорению теплообмена между конвектором и воздухом в помещении.

Как устанавливается внутрипольный конвектор, инструкция

  1. Монтаж нагревательного устройства происходит одновременно с обустройством основания пола. Если глубина короба батареи для отопления меньше, чем расстояние от первичной стяжки до уровня предполагаемого финишного покрытия пола, его устанавливают на черновое основание. В том случае, когда короб глубже, в черновой стяжке или в плите перекрытия (если это на этажах) придется делать соответствующее углубление.
  2. Лоток крепится к черновому бетонному основанию с помощью угловых регулирующихся кронштейнов. Уголки фиксируются к бетону дюбелями. Короб привинчивается к кронштейнам с помощью винтов, благодаря которым можно установить его необходимое положение, смещая вверх и вниз с каждой стороны. Установка лотка в горизонтальной плоскости производится так, чтобы его верх вместе с решеткой был на уровне с напольным покрытием.
  3. Монтаж конвектора продолжается подключением его к трубам системы отопления. Для этого используются фитинговые элементы соответствующего сечения. К прямоидущей трубе с помощью тройникового соединения подсоединяется устройство, регулирующее давление – сервопривод. Трубы, соединяющие конвектор с магистральными коммуникациями системы отопления укладывают в толще чистовой стяжки, перед этим обмотав теплоизоляционным материалом. Это нужно, чтобы горячие трубы не привели к растрескиванию верхнего слоя бетона.
  4. Теперь производится установка утеплителя поверх первичной стяжки и заливается чистовое бетонное основание пола, после окончательного высыхания которого, настилается финишное покрытие. Осталось установить конвекторную решетку.

Внутрипольные конвекторы являются достаточно эффективными обогревающими устройствами. Некоторые неудобства возникают в процессе эксплуатации связанные с расположением прибора. В коробе и на поверхности алюминиевых ребер скапливается мусор и пыль, которые следует время от времени удалять.

Создание из нержавейки

Многие выбирают именно этот вариант, так как тут не нужно обладать специализированными навыками. При монтаже не требуется сварка. Желательно брать пищевую сталь из нержавейки, которая отличается устойчивостью к агрессивным средам, высокой температуре. Материал прослужит длительный срок. Для создания дымохода из нержавейки выполняют следующие шаги:

  1. Для дымоотвода берут толстую нержавеющую трубу, а также лист из этого же материала.
  2. Лист нержавейки прикрепляют к центральной трубе, используя для этого клепки. Лучше всего закреплять крупными волнами.
  3. Остается получившийся конвектор соединить с дымоотводной трубой. Снаружи готовый экономайзер требуется обработать печным лаком.

Дымоход-конвектор:

При таком устройстве воздух будет идти по центральной трубе, нагревая потоки, попадающие в карман. Наружу они будут выходить горячими. При установке любого экономайзера нужно помнить и про общие рекомендации:

  1. Устройство всегда располагают у дымохода в нижней части.
  2. Рядом не должны находиться предметы, способные легко воспламеняться.
  3. В случае с водяными экономайзерами требуется достаточная мощность — вода должна прогреваться до 250°C, иначе тепла будет недостаточно.

Если же нет времени заниматься созданием устройства самостоятельно, то всегда можно подобрать на рынке готовый подходящий вариант

Но нужно обязательно обращать внимание на все стыковочные узлы — сварка должна быть надежной, нигде не должно болтаться отходящих патрубков. Если же на поверхности видны разводы, пятна, то это указывает на использование низкокачественной стали

Не забываем, что дымоход должен быть размещён в нижней части

Конвекторы и ламинат

Также, установка этих отопительных приборов является грубейшим нарушением технологии укладки ламината.

Ламинат к удивлению некоторых, не всегда бывает качественным. И даже среди премиальных марок попадаются бракованные партии.

Например, отслаивается декоративное покрытие и загибается вверх.

В случае его брака, вы имеете право вызвать эксперта. Причем не от поставщика, а напрямую от производителя.

Он все проверит, и если партия действительно бракованная, его обязаны бесплатно заменить на новую.

А если вы поставили внутрипольный конвектор, то о гарантийных претензиях можете сразу забыть.

Эксперт приедет, посмотрит на это дело, развернется, и довольный, что ничего менять они не обязаны, уедет обратно.

Также не забывайте, что ламинат не только расширяется, но иногда еще и сжимается. Очень часто он сжимается настолько, что перестает перекрывать даже плинтус, который до этого перекрывал его на 1,5см.

А декоративные бортики у конвектора имеют ширину всего лишь 5мм.

Поэтому в каждой второй квартире, вокруг установочного короба находятся либо широченные зазоры, либо короб сдавливается и намертво зажимает декоративную решетку.

Понравилась статья? Поделиться с друзьями:
Стильный дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
