Как устроена канализация в многоэтажном доме

Решетки

Установленные в процессе обустройства ливневки решетки защищают системы от сильных загрязнений и полностью исключают возможность оступиться проходящему человеку. Элементы из чугуна отличаются надежностью и продолжительной эксплуатации, но требует регулярного покрытия краской, примерно один раз в два-три года. Решетки из стали менее практичные, так как от контакта с влагой быстро покрываются пятнами ржавчины. В идеале решетка должна быть выполнена из алюминия. Подобные изделия имеют продолжительный срок службы и привлекательный внешний вид, однако стоит учитывать их высокую стоимость.

Отверстия в решетке должны быть не слишком большими, чтобы задерживать крупный мусор, и не слишком маленькими, чтобы пропускать большое количество воды.

Внешняя водоотводная система многоэтажного дома

Во время выпадения осадков вода собирается на скатах крыши и свободно стекает по уклону к желобам. Эти устройства и предотвращают попадание воды в большом количестве на придомовую территорию, к фундаменту и стенам.

По желобам потоки воды стекают к приемным воронкам, которые являются также оголовками водосточных труб. Их устанавливают по углам здания, а в регионах с высоким уровнем осадков – и посредине стен.

В правильно устроенной системе жидкость из водосточной трубы попадает в дождеприемники, которые устанавливаются под каждым стоком. Он представляет собой лоток, на уровне грунта скрытый решеткой.

По дренажным трубам вода стекает в коллектор городской ливневки.

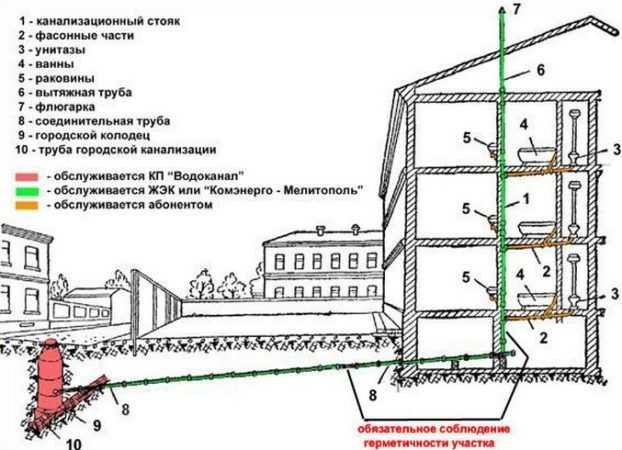

Кто обязан осуществлять обслуживание и ремонт сточного водоотвода в многоэтажном доме

Как указывается в жилищном законодательстве, обеспечение работоспособности совместного имущества на придомовой территории относится к мероприятиям по ее содержанию в условиях теплого периода. Эта коммунальная услуга относится к сфере деятельности ТСЖ или других подобных организаций или объединений.

На основании этого можно сделать вывод, кто обслуживает ливневую канализацию в многоэтажном доме.

В соответствии с Правилами и нормативами технической эксплуатации жилого фонда (постановление Госстроя РФ №170 от 27 сентября 03 года) организация, обслуживающая жилищный фонд, обязана выполнять профилактическую прочистку канализационной системы не менее одного раза в квартал. А прочистка ливневки производится минимум дважды в год – весной и осенью.

Необходимо заметить, что все сезонные, аварийные и текущие работы рассматриваются как необходимые в процессе содержания дома и исполняются независимо от того, оговорены ли они в конкретном договоре на обслуживание дома и прилегающей территории.

Источник

Материалы изготовления

Основные материалы, используемые в процессе изготовления систем водостока — металл и пластик.

Металлические водостоки подразделяются на стальные, медные и алюминиевые. Стальные являются прочными (срок эксплуатации может достигать 100 лет) и предназначены для использования в суровых климатических условиях Севера.

Главный плюс алюминиевых — их абсолютная неподверженность коррозии, однако они наименее прочны и склонны к быстрой деформации.

Пластиковые водостоки наиболее просты в эксплуатации, слабо подвержены коррозии, а также самые дешевые по своей стоимости. Однако они могут изменяться в размерах при колебании температуры, что является наиболее серьезным минусом пластиковых водосточных систем.

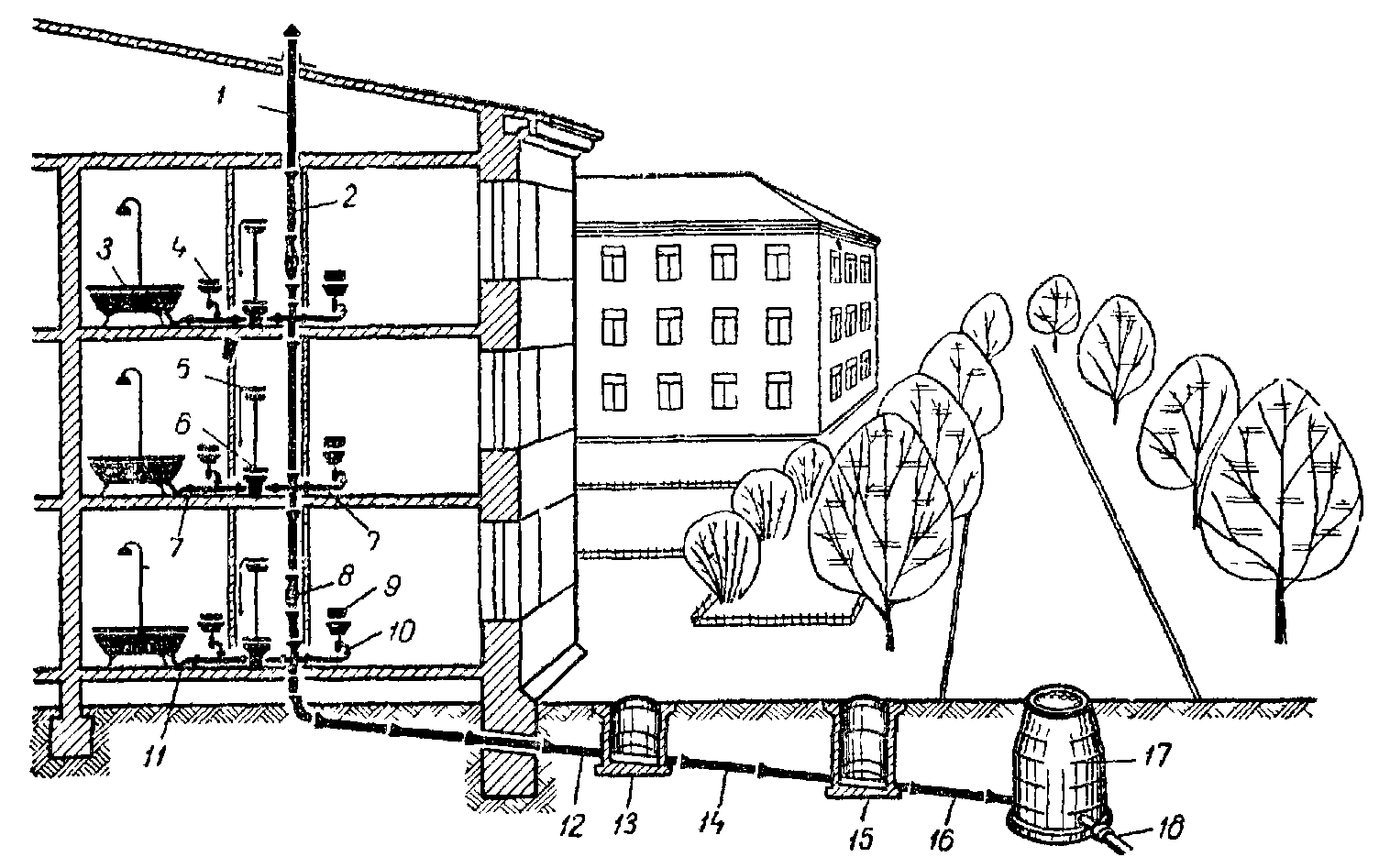

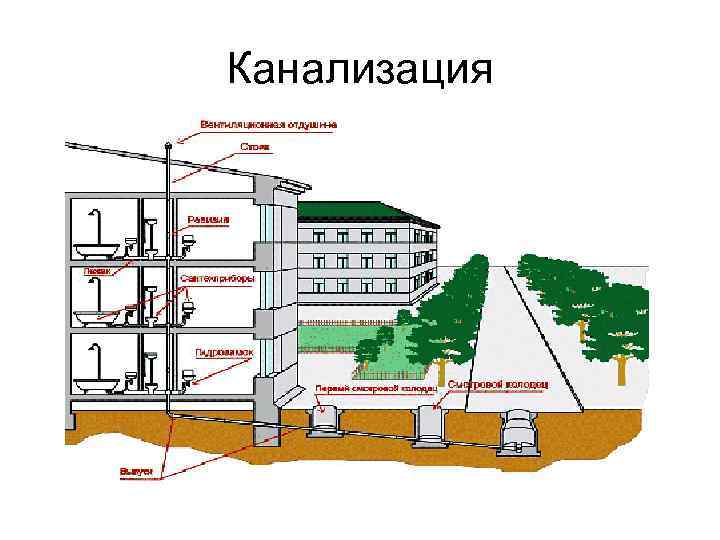

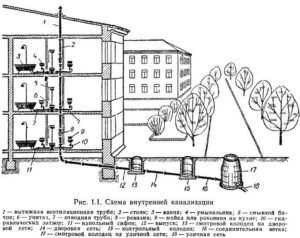

Устройство городской канализации

Все сантехнические приборы в наших квартирах через систему труб подсоединяются в вертикальную трубу – стояк. Он, как правило, расположен в нише стены туалетной комнаты. Обычно в наших квартирах кухня, ванная и туалет расположены рядом. Это позволяет выполнить единую разводку для всех приборов

При этом разводка канализационных труб будет иметь минимальную протяжённость, что важно для канализационной самотечной системы

Стоки со всех квартир, находящихся друг над другом имеют подключение в общий стояк. На крыше он заканчивается вытяжной трубой (флюгаркой). Снизу стояк переходит в горизонтальный (с наклоном) общедомовой коллектор. По нему вода из стояка самотеком попадает в сточный колодец. Их люки мы можем увидеть на улицах города. В них канализационная жидкость собирается в системы труб городской канализации. В конечном итоге все городские стоки попадают в колодец общегородских очистных сооружений.

Раньше почти все трубы этой системы были чугунными. Их замена и чистка были трудоемкими работами. Теперь они выполняются из пластмассы и композитных материалов. Они легче, быстрее монтируются, реже засоряются, их замена и подключение (врезка) не вызывает трудностей.

При необходимости засоры системы устраняются механическими (ручными) или химическими методами.

Виды систем водоотведения

Весенний сезонный осмотр общего имущества многоквартирного дома обязательно должен включать проверку состояния водоотводов: после зимы они потребуют очистки от листьев и грязи, а из-за сильных морозов и таяния снега, наледи на конструкциях могут появиться дефекты, требующие устранения.

При визуальном обследовании технического состояния систем водоотвода управляющая организация может руководствоваться рекомендациями СП 30.13330.2012 «Внутренний водопровод и канализация зданий».

Внешний или наружный водоотвод

Внешний или наружный водоотвод является системой удаления воды с крыши, расположенная снаружи дома.

Этот вид делится на подвиды:

• организованный (система монтируется на скатных, совмещенных кровлях);
• неорганизованный (односкатные крыши).

Как правило, на многоквартирных домах монтируют организованный внешний водоотвод, в который входят такие элементы как:

• желоба;
• колена для их соединения под нужными углами и обхода карнизов;
• водосборники;
• отмёты для вывода воды в систему дворовой канализации.

Внутренний водосток

Внутренняя система отводит воду с крыши дома по трубам, проложенным внутри капитальных стен. На крыше над входом в трубу устанавливается воронка с сетчатым фильтром, чтоб предотвратить попадание в систему мусора и засорение труб.

Внутренний водоотвод состоит из:

• водосточные воронки с фильтром для сбора воды;
• горизонтальные линии, по которым вода двигается от воронок в стояки;
• вертикальные стояки для перемещения воды в канализацию;
• выпуски собранной воды из дома.

Устройство ливневой канализации многоэтажных домов

Основное назначение ливневой канализации любого дома — организованный вывод выпавших осадков с кровли за пределы здания, дабы в помещениях верхних этажей не было потопа, стены здания не впитывали в себя излишнюю влажность, а фундамент не подмывало. Существует два варианта отвода влаги с кровли многоэтажного дома: внешний и внутренний.

Внешняя ливневая канализация

Для домов, у которых скатные крыши, применяется только внешний водосток. Внешняя ливневая канализация — довольно простая конструкция. Такая канализация дома представляет собой систему воронок, лотков, водосточных труб. Лотки внешней канализации устанавливают вдоль нижнего края ската крыши, на определенном расстоянии друг от друга в лотке монтируют воронку для приема влаги. К воронке присоединена водосточная труба, которую крепят к стене дома.

В самой нижней части трубы сделан отвод, направляющий поток влаги на тротуар. С тротуара она стекает в городскую канализацию, в населенных пунктах, где нет подземной канализации, ее сбрасывают на грунт. В таком случае еще на стадии проектирования делают расчеты по направлению подземного тока воды вдаль от здания. Обычно в этом случае нулевая отметка дома находится выше, чем возможный водоносный уровень.

Внутренняя ливневая канализация

Для зданий с плоской крышей СНиП и ГОСТы предписывают проектировщикам предусматривать внутреннюю ливневую канализацию. Наружные водостоки с плоской кровли устанавливают, но очень редко, например, в некоторых сериях «хрущевок», построенных в 70—80-х годах прошлого века, были именно такие отводы накопившихся осадков с крыш — при помощи наружных водосточных труб.

Внутренний водосток предусматривает сбор осадков непосредственно на крыше, и последующий их отвод по трубе, находящейся внутри наружной стены дома.

Плоские крыши многоэтажных зданий имеют небольшой наклон в сторону воронки — до двух градусов от горизонта. На кровле здания монтируют водоприемную воронку.

Раньше ее корпус изготавливали только из чугуна, современные делают и из пластика, с внешней стороны она накрыта круглой или квадратной решеткой для предохранения от попадания мусора, соединяется с водоотводящей трубой, которая находится внутри стены.

Воронка внутреннего водостока не должна находиться слишком близко к наружной стене, во избежание замерзания влаги в зимний период.

Выпуск из водоотводящей трубы идет либо в коллектор, находящийся в подвале дома, с последующим выводом ее в городскую канализацию, либо наружу (на некоторой высоте от нулевой отметки, при помощи слегка наклоненного отвода).

Важные моменты

Монтаж системы внутреннего водоотведения, как и любая строительная работа, должен проводиться «со знанием дела». Так, мастеру обязательно следует учитывать следующие важные моменты:

• один внутренний водосток может обслуживать участок кровли, по площади равный не более 250 м2;
• крыша должна быть условно поделена на участки, каждый из которых обслуживает одна воронка. Рекомендуемый уклон крыши в сторону воронки 1-2 см на 1 м;
• в процессе монтажа внутренней системы водоотвода, все элементы следует герметизировать;
• материал крепежных деталей должен соответствовать материалу, из которого выполнены основные элементы;
• на трубах стояка следует предусмотреть ревизии, которые облегчат обслуживание системы;
• запуск внутреннего водоотвода должен проводиться только после соответствующих испытаний.

Внутренний водосток является неотъемлемой частью многоквартирных и промышленных зданий. Эта система отведения стоков зарекомендовала себя как высоконадежная, эффективная, долговечная. Внутренний водоотвод позволяет сохранить качество и надежность фундамента, устранить размывы грунта, повреждения стенового и дорожного покрытия. Грамотная разработка системы и ее монтаж позволяет на долгие годы решить вопрос отведения стоков и создать максимально благоприятные условия для проживания граждан.

Что еще почитать по теме?

Порядок монтажа

Рассмотрим, как делается своими руками выпуск канализации из здания до первого колодца. Процедура не сложная, но требующая точному следованию инструкции. Порядок действий:

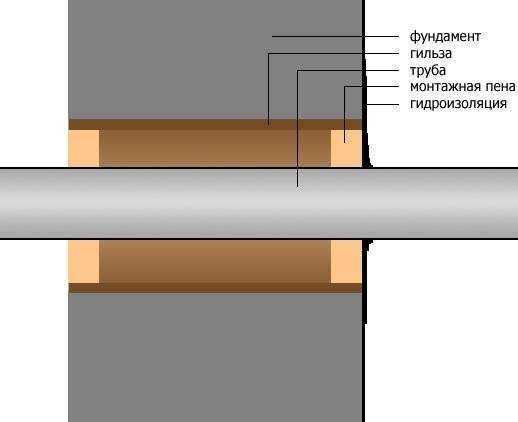

1. На нужной глубине в фундаменте делается сквозное отверстие. Его диаметр должен быть на 200-250 мм больше размера канализационной трубы. Стенки покрывают гидроизоляционным составом (подойдет битумная мастика). Затем в отверстие вставляют гильзу, длина которой на 300 мм больше толщины фундамента.

Гильза с обеих сторон выступает на 150 мм. Сквозь гильзу пропускают канализационную трубу, а зазоры заполняют теплоизолятором. Оптимальный вариант — влагостойкие виды или монтажная пена.

• Верхняя часть соединяется со стояком с помощью отвода 135°. Обычно их делают два, чтобы в сумме получить прямой угол. Делать резкий переход запрещается, так как в этой точке всегда будет возникать засор.
• Соединение линии с колодцем производят так, чтобы торец внутри емкости находился вровень со стенками. Это важный момент, так как стоки не должны падать на дно и размывать его.
• После сборки узла следует установить теплоизоляцию. Оптимальный вариант — пеноплексовые скорлупы или другие непроницаемые для воды материалы.

Если глубина погружения наружной линии невелика, для вывода из фундамента делают приямок, изготавливают отверстие и штатным образом выводят трубу. Затем трубы гидроизолируют, кладут теплоизоляцию и засыпают пазухи грунтом. Первый колодец, расположенный в 3 м от стены (или больше), должен быть погружен с учетом угла наклона труб. Для соединения входящей и выходящей линий в колодце устанавливают специальный лоток. Основным условием качества и долговечности выпуска станет тщательность, аккуратность соединений. Трубы должны быть уложены по прямой, чтобы не приходилось их постоянно прочищать. Перед началом работ необходимо уточнить некоторые вопросы, свериться с требованиями СНиП или СП. Это не отнимет много времени, но поможет исключить ошибки сборки.

Материалы для ливневой канализации

Чтобы система функционировала качественно и была надежной в использовании, нужно брать во внимание не только проектирование ливневки и реализацию строительства, но также и комплектующие ливневой канализации. Чтобы изготовить дренажные лотки, потребуются: бетон, пластик и полимеркомпозит. Лотки обязательно нужно прикрыть съемными решетками, так как они будут задерживать мусор

Лотки обязательно нужно прикрыть съемными решетками, так как они будут задерживать мусор.

В полноценной системе ливневой канализации должны быть следующие элементы:

• Песколовители;
• Заглушки (для препятствования обратному потоку воды);
• Сифоны (для нейтрализации запаха);
• Двойная муфта (для соединения труб);
• Резиновый или же полимерный уплотнитель (вставляется в ведущую канавку трубы);
• Смазка (для уменьшения трения между трубой и муфтой; смазывать надо края муфты);
• Обратный шаровой клапан (препятствует попаданию воды в дренаж при сильных дождях или наводнении, а также проникновению воды из колодца в систему; устанавливается внутри дренажного колодца);
• Песок и щебень (потребуются для засыпки колодцев, горловин с крышками и удлинительных труб).

Систему ливневой канализации лучше всего строить во второй половине лета. Зимой строительство нельзя проводить из-за промерзшей земли, а весной земля еще пропитана водой после растаявшего снега. Но, как показывает статистика, большинство застройщиков вспоминают о ливневке осенью, когда начинается дождливый сезон. В это время продавцы комплектующих частей повышают цены. Нужно понимать, что строительство ливневой канализации нужно планировать заранее, рассчитывая финансы. Ведь работа над обустройством канализации занимает не один день.

Для участка, к примеру, в 10 соток, строительство может обойтись до 130 тыс. рублей и длиться около месяца. Эффективность и качество работы канализации зависит в основном не от материалов, а от соблюдения всех углов и уклонов во время стройки, а также хороший монтаж стыков и профилактические работы

Чистить ливневку нужно не меньше двух раз в год, особенно важно не забывать о чистке фильтров и песколовителя

Составляющие элементы ливневой канализации

Система ливневой канализации состоит из следующих составляющих:

Основные элементы ливневой канализации

• водосточных труб;
• дождеприемников;
• фильтров;
• смотровых колодцев;
• коллектора.

При расчете ливневой канализации определить диаметр водосточных труб можно согласно формулам раздела СП 32.13330.2012 с использованием коэффициентов, зависящих от определенных местных условий, а также уложенного материала. В основном ограничиваются трубами диаметром 105–110 мм.

Дождеприемники размещают в местах концентрации сточных вод: в месте расположения кровельного водостока, под умывальником, рядом с поливочным краном.

Фильтры необходимо устанавливать на всех приемных колодцах и не только. После попадания в дождеприемники вода должна проходить сквозь фильтр или пескоуловитель, установленный на внутренней поверхности, а затем отводиться в коллекторный колодец. Без системы фильтрации система отвода сточных вод просто не сможет долго работать.

Смотровые колодцы устраивают в местах расхождения труб. В них сливают жидкость все ветви канализации. При стандартном воспроизведении ливневки для участка в 7–10 соток достаточно одного колодца. Если трубопровод имеет изломы, то на каждом из них нужно будет установить смотровой колодец.

https://youtube.com/watch?v=Dzbe4NczmT0

Нормы и правила по уходу за стоками и канализацией

Главной целью профилактических работ по уходу за канализацией считается обеспечение безопасной и бесперебойной работы. Выход канализации из строя грозит проблемами не только для одной отдельной квартиры, а для всего дома в целом.

Для этого разработаны специальные нормы и правила, которые рекомендуется соблюдать в обязательном порядке:

• при установке новых труб требуется соблюдать определенный диаметр отверстия. Слишком узкие трубы могут не справляться с постоянно поступающим мусором, быстро выходя из строя;
• канализационная труба должна укладываться под определенным углом, который обеспечивает естественный слив нечистот, не давая им застаиваться в одной точке;
• бытовая техника, подключенная к общедомовой канализационной системе, должна использоваться по назначению.

Несоблюдение данного условия грозит серьезными засорами;

• все профилактические работы, направленные на очистку основных узлов канализационной системы, должны выполняться в срок и в полном объеме;
• сливные отверстия, расположенные в кухонных раковинах, ванных или душевых кабинах, оборудуются защитными сетками, предотвращающими попадание в трубу мусора;
• строго запрещено заниматься самостоятельной перепланировкой и перемещением канализационных труб. В случае возникновения необходимости в перепланировке обратитесь в жилищную организацию за разрешением.

Старайтесь тщательно осматривать ведра для мытья полов, когда сливаете их в унитаз. Многие владельцы забывают извлекать из них половую тряпку, которая забивает трубу. Избежать возникновения такого засора проще простого, достаточно проявить немного внимательности, а вот избавиться от него в разы сложнее.

Расчет проекта ливневой канализации

Определяя пропускную способность проектируемой ливневой канализации, учитывается среднегодовой объем сточных вод. В него входят дождевая, поливомоечная и талая вода.

Схема ливневой системы канализации

Далее, основываясь на полученной цифре, рассчитывают требуемую пропускную способность коллекторов по формуле: Q = q20 x F x Ψ.

При этом учитывают площадь участка F, интенсивность осадков q20, значения пиковых нагрузок на канализацию и т. д. Поправочный коэффициент Ψ, который зависит от материала покрытия, принимают равным 1 для асфальта, для бетона – 0,85, а для поверхности из щебня – 0,4.

А также при проектировании в расчет берут следующие особенности:

• площадь сбора поверхностных вод, а также ее характеристики: материал поверхности, рельеф, тип грунта;
• период нахождения воды в дождеприемниках;
• равномерность нагрузки на очистные сооружения.

Последовательность проектирования ливневой канализации

Известно, что вода поступает в ливневую канализацию неравномерно. Для распределения нагрузок устанавливают накопительные колодцы, в которые предварительно сливаются все стоки. После этого они равномерно заполняют очистные сооружения.

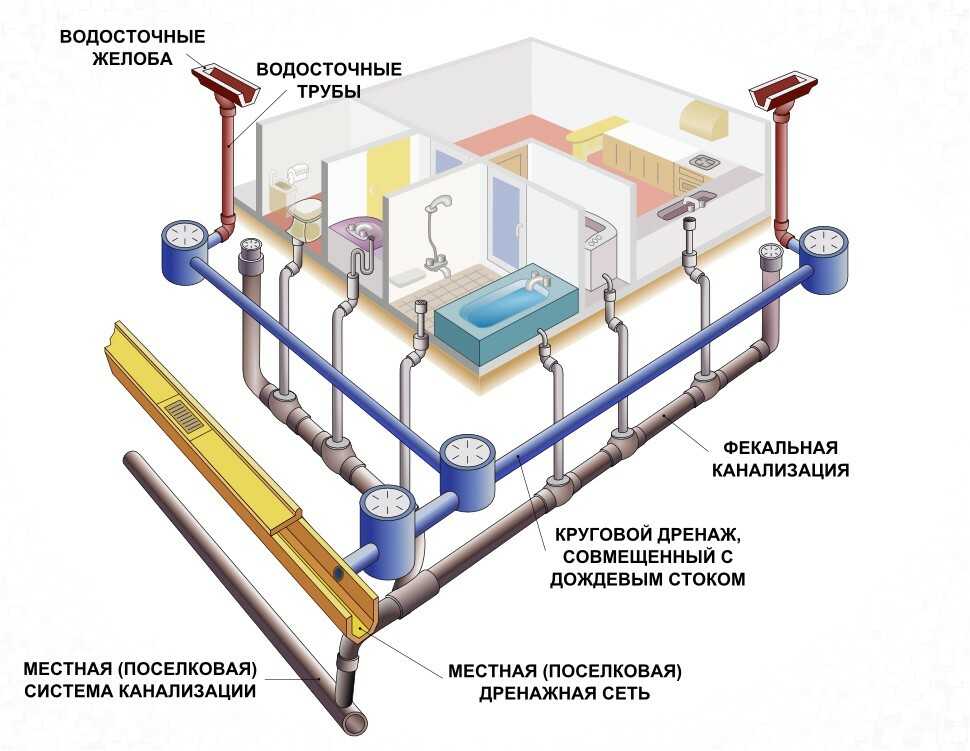

Схема дренажа и ливневки с водосборными колодцами

Нормы и правила по уходу за стоками и канализацией

Главной целью профилактических работ по уходу за канализацией считается обеспечение безопасной и бесперебойной работы. Выход канализации из строя грозит проблемами не только для одной отдельной квартиры, а для всего дома в целом.

Для этого разработаны специальные нормы и правила, которые рекомендуется соблюдать в обязательном порядке:

• при установке новых труб требуется соблюдать определенный диаметр отверстия. Слишком узкие трубы могут не справляться с постоянно поступающим мусором, быстро выходя из строя;
• канализационная труба должна укладываться под определенным углом, который обеспечивает естественный слив нечистот, не давая им застаиваться в одной точке;
• бытовая техника, подключенная к общедомовой канализационной системе, должна использоваться по назначению.

Несоблюдение данного условия грозит серьезными засорами;

• все профилактические работы, направленные на очистку основных узлов канализационной системы, должны выполняться в срок и в полном объеме;
• сливные отверстия, расположенные в кухонных раковинах, ванных или душевых кабинах, оборудуются защитными сетками, предотвращающими попадание в трубу мусора;
• строго запрещено заниматься самостоятельной перепланировкой и перемещением канализационных труб. В случае возникновения необходимости в перепланировке обратитесь в жилищную организацию за разрешением.

Старайтесь тщательно осматривать ведра для мытья полов, когда сливаете их в унитаз. Многие владельцы забывают извлекать из них половую тряпку, которая забивает трубу. Избежать возникновения такого засора проще простого, достаточно проявить немного внимательности, а вот избавиться от него в разы сложнее.

Дополнительные правила

Перед установкой канализационной системы следует познакомиться с довольно простыми правилами работы. В этом случае можно выполнить все действия максимально правильно. При этом конструкция будет работать максимально эффективно. Нужно придерживаться следующих правил:

• Воронки следует устанавливать в таких местах, чтобы они были равномерно распределены по всей крыше.
• В обязательном порядке выполнить уклон в сторону воронки. Кроме того, можно выбрать участок крыши, который будет ниже других.
• Между воронками стоит сделать дистанцию не больше 20 м.
• Трубы в шахтах закрываются панелями или утепляются.

Такие правила помогут правильно обустроить ливневую канализацию.

Про ливневую канализацию в многоэтажном доме

Самотечная система максимально простая. Она состоит из желоба, пущенного вдоль карниза крыши, направляющего воду в отвесную водосточную трубу. Вместе с водой в систему канализации попадает воздух, что уменьшает пропуск количества воды в трубе. Наглядный пример этому факту — водосточная труба, каждый может сравнить ее диаметр и поток, выливающийся из нее даже в сильный ливень.

Сифонная система соединяет водоприемные воронки на плоской крыше дома в единую горизонтальную сеть труб, которая при помощи Г-образного колена переходит в вертикальный водосток. Конструкция сифонной системы более производительная, более прогрессивная. Конструкция такой системы препятствует засасыванию воздуха в трубопроводы ливневки, поэтому для внутреннего водоотвода потребуются водоводы меньшего диаметра, чем были бы нужны для монтажа ливневки самотечного типа.

В самой нижней части трубы сделан отвод, направляющий поток влаги на тротуар. С тротуара она стекает в городскую канализацию, в населенных пунктах, где нет подземной канализации, ее сбрасывают на грунт. В таком случае еще на стадии проектирования делают расчеты по направлению подземного тока воды вдаль от здания. Обычно в этом случае нулевая отметка дома находится выше, чем возможный водоносный уровень.

СНиП регламентируют количество стояков ливневой канализации на крыше здания — не менее одного на каждые 150–200 квадратных метров кровли, меньшее количество может не справиться со сбросом воды. Несколько стояков на крыше здания образуют систему водоотведения.

Для домов, у которых скатные крыши, применяется только внешний водосток. Внешняя ливневая канализация — довольно простая конструкция. Такая канализация дома представляет собой систему воронок, лотков, водосточных труб. Лотки внешней канализации устанавливают вдоль нижнего края ската крыши, на определенном расстоянии друг от друга в лотке монтируют воронку для приема влаги. К воронке присоединена водосточная труба, которую крепят к стене дома.

Добавочные правила при установке ливневой канализации

Специалисты, ведущие монтажные работы по установке водостоков на кровле зданий, должны учитывать некоторые правила:

Установка водостоков

• один стояк ливневки обслуживает не более 250 м² кровли;
• все элементы канализации герметизируют самым тщательным образом;
• крепежные детали не должны «передавливать» материал основных элементов ливневки;
• в трубах стояков должны присутствовать ревизии для их обслуживания;
• введение ливневой канализации в работу должно производиться после ее испытания на работоспособность.

Монтаж систем канализации и их обслуживание производится только сертифицированными специалистами.

Принцип работы городской канализации

Городская хозяйственно-бытовая канализация является наружной канализацией для систем водоотведения в частных и многоэтажных домах. Она является сложной инженерной системой, предназначенной не только для отвода, но и для утилизации бытовых сточных вод. Такая система устроена достаточно просто и работает по безнапорному принципу естественного отвода стоков.

Центральная канализация состоит из:

• Канализационных колодцев;
• Трубопроводных сетей;
• Уличных, районных и городских коллекторов с насосными станциями перекачки;
• Очистных сооружений.

Канализационные колодцы располагают у любого здания. Именно они являются защитными механизмами, которые оберегают систему от засоров. Коллекторы представляют собой инженерные сооружения, собирающие сточные воды от двух и более линий. Сточные воды могут перемещаться по коллекторам как самотеком, так и с помощью насосного оборудования. Это зависит от особенностей рельефа.

Они выполняют механическую, биологическую и химическую очистку стоков. После этого стоки отводятся в ближайшие водоемы или реки. При этом работники сооружений всегда контролируют качество очищенной воды. Большинство очистных сооружений имеют свои лаборатории.

Принцип работы городской канализации

Городская хозяйственно-бытовая канализация является наружной канализацией для систем водоотведения в частных и многоэтажных домах. Она является сложной инженерной системой, предназначенной не только для отвода, но и для утилизации бытовых сточных вод. Такая система устроена достаточно просто и работает по безнапорному принципу естественного отвода стоков.

Центральная канализация состоит из:

• Канализационных колодцев;
• Трубопроводных сетей;
• Уличных, районных и городских коллекторов с насосными станциями перекачки;
• Очистных сооружений.

Канализационные колодцы располагают у любого здания. Именно они являются защитными механизмами, которые оберегают систему от засоров. Коллекторы представляют собой инженерные сооружения, собирающие сточные воды от двух и более линий. Сточные воды могут перемещаться по коллекторам как самотеком, так и с помощью насосного оборудования. Это зависит от особенностей рельефа.

Они выполняют механическую, биологическую и химическую очистку стоков. После этого стоки отводятся в ближайшие водоемы или реки. При этом работники сооружений всегда контролируют качество очищенной воды. Большинство очистных сооружений имеют свои лаборатории.
