Маячки для выравнивания пола

Как установить маяки на саморезы

Первый маяк ставится так, что он перекрывает высшую точку основы. В основе из бетона в данной точке с помощью сверла проделывается отверстие, его диаметр должен быть 6-10 мм. В него вгоняется чопик из дерева, а в чопик – саморез. Следующий – на противоположном конце. Правило ставится на верхушки саморезов, на него – уровень, следующий саморез должен находиться на одной горизонтали с первым. От одного до другого самореза протягивается леска, либо шнур.

Установка маяков

На линии лески, вернее прямо под ней, делаются отверстия в 50-ти, 60-ти см. друг от друга. Во все отверстия заделываются пробки и вкручиваются саморезы. Все они должны быть на одном уровне с протянутой нитью или леской.

Установка половых маяков

Следующий маяк ставится параллельно указателю №1. Выполняются такие же действия, как и в начале. Обе параллели также должны находиться на одной горизонтали. Это проверяется с помощью уровня. Можно на такой же высоте протянуть леску (шнур) поперек уже натянутых. Выравнивание обязательно должно вестись:

• по длине маяка;
• по уровню между всеми маяками.

Для удобства отслеживания уровня пола на саморезы можно прикрепить части перфоленты. В дальнейшем их выкручивают.

Пошаговая инструкция по монтажу гипсового наливного пола

Этапы устройства гипсового наливного пола

Таблица №4. Делаем наливной гипсовый пол своими руками.

Шаги, фото	Описание действий
Шаг 1. Очистка поверхности основания	После подготовки основания требуется очистить поверхность от мелкого мусора и пыли с помощью промышленного пылесоса.
Шаг 2. Грунтовка поверхности пола	Далее основание нужно прогрунтовать, что улучшит сцепление гипса с бетоном. Наносится до 3 слоев грунта с помощью валика или кисти. Каждый слой грунта требует просушки в течение 12 часов. Подойдут такие составы, как «Путцгрунт», «Бетонконтакт», «СТ-17».
Шаг 3. Защита стен демпферной лентой	Место, где стена будет соприкасаться с раствором, нужно защитить демпферной лентой для компенсации расширения состава при высыхании. У дверей следует соорудить барьер во избежание вытекания раствора, а вокруг труб водопровода и отопления — опалубку. Эти области заливать составом не желательно.
Шаг 4. Приготовление смеси	Сначала в ведро наливается требуемое количество воды, а затем засыпается порошок. Необходимо соблюдать пропорции, рекомендованные изготовителем смеси. Строительный миксер поможет тщательно перемешать компоненты.
Шаг 5. Заливка пола	Нанесение состава на основание начинается с самого удаленного от двери угла помещения. Небольшое количество смеси наливают на участок пола, отступив от стены 20 см. Далее малыми порциями распределяют по поверхности оставшийся раствор. Для получения идеально ровной поверхности желательно воспользоваться правилом при нанесении состава. Если смесь наносится толстым слоем, то для контроля уровня пола можно использовать реперные маячки, которые расставляются с одинаковым интервалом по помещению.
Шаг 6. Обработка игольчатым валиком	Сразу после заливки раствора с поверхности стяжки удаляются пузырьки воздуха с помощью игольчатого валика. Желательно проделать эту процедуру в течение 30 минут, по истечении которых состав теряет пластичность.
Шаг 7. Застывание покрытия	Через 6-8 часов гипс затвердеет настолько, что по нему можно будет ходить. Финишную отделку, как правило, производят через 2-6 дней.

Типы крепления маяков

Мы уже упоминали, что каждый мастер имеет свои предпочтения монтажа маяков или выбирает их в зависимости от конкретных условий на стройке. Но есть несколько общих наиболее используемых методов.

Таблица. Методы установки маяков.

Метод установки	Краткое описание, эксплуатационные характеристики
Металлический профиль на подставках	Под элемент подсовываются подставки различной толщины до тех пор, пока его положение не выровняется по отмеченным линиям. Этот метод самый неудачный и применяется только неопытными строителями. Особых преимуществ нет, а недостатков много. Во-первых, невозможно точно подобрать подставки по толщине. Во-вторых, такие конструкции требуют довольно много времени. В-третьих, столбики из подставок очень неустойчивы, их потом обязательно следует фиксировать. Делается это в большинстве случаев при помощи цементно-песчаного раствора. Спрашивается, зачем тогда заниматься подставками, если профили сразу можно выставить на раствор?
Металлический профиль на саморезах	На полу отбиваются дополнительные линии, на которых будут высверливаться отверстия под дюбели. Затем высверливаются отверстия, расстояние между ними примерно 30–40 см. В отверстия вставляются пластиковые элементы дюбелей и вкручиваются саморезы. Все шляпки выставляются в одной плоскости, как это делается, мы расскажем ниже. К шляпкам фиксируются металлические профили. Можно пользоваться специальными пластиковыми фиксаторами или прикручивать элементы проволокой. Этот метод обеспечивает прочную и точную фиксацию маяков, но требует много времени. Кроме того, высверливать несколько сотен отверстий в бетонных перекрытиях – дело очень шумное, долгое и тяжелое.

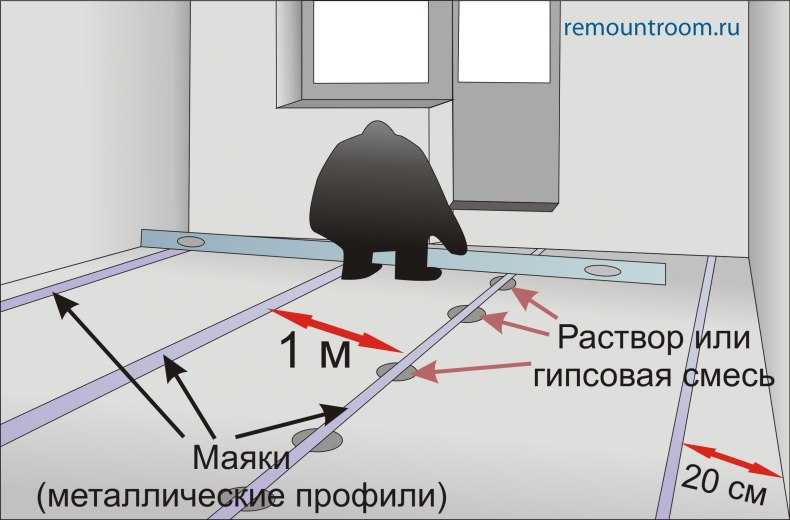

Металлический профиль на цементно-песчаном или гипсовом растворе	Профессиональные строители используют именно этот метод. Он отлично работает много лет и за это время на практике доказал свои преимущества. Металлические элементы фиксируются на небольших кучках раствора. Для того чтобы раствор быстрее схватывал, применяются специальные строительные технологии. С гипсом работать сложнее, надо иметь большой опыт. Обо всех секретах будет рассказано в пошаговой инструкции.

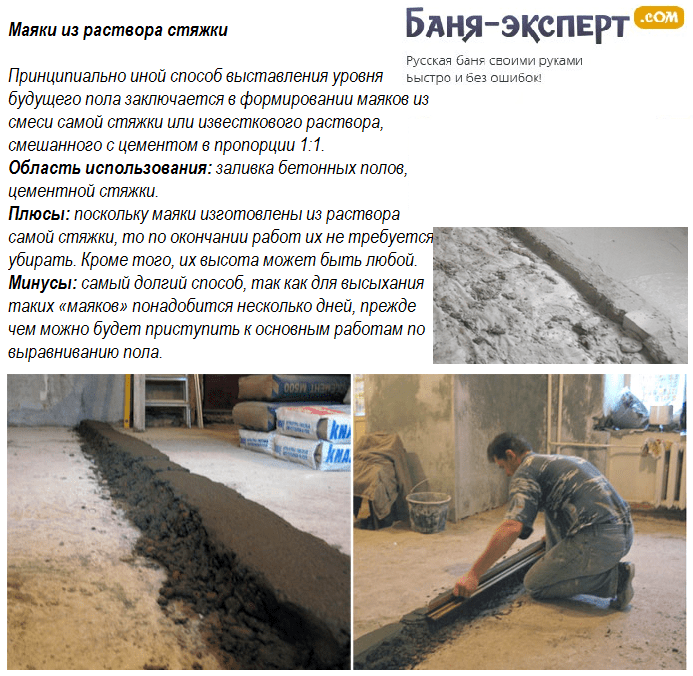

Маяки на основаниях из раствора — для усиления прочности таких маяков берут по 2 профиля и вкладывают друг в друга

Установка штыревых маяков — сверху прикручиваются направляющие

Мы дадим подробную пошаговую инструкцию монтажа маяков всеми тремя способами. На основании полученных знаний появится возможность сделать осознанный и правильный выбор метода монтажа маяков для стяжки пола.

Маяковые лаги для деревянного пола — для регулировки их высоты используют деревянные бруски, фанеру или др. материалы. Горизонтальность лаг тоже проверяют, используя уровень

Общие практические советы

Как выставить маяки под стяжку пола, выполняемого по сухой технологии

Сухая стяжка предполагает наличие засыпки без присутствия воды. На деревянном полу в качестве маячковых элементов проще использовать брусовые лаги. Их стационарно закрепляют к основанию. Шаг соблюдается относительно частый, примерно 50 см. Так не будет прогибаться листовой или дощатый настил.

В случае с бетонными плитами применяют съемные планки. Они впоследствии могут быть использованы по иному назначению. Так получится сэкономить время, средства и силы. Здесь удобнее брать плоские рейки или П-образный профиль, располагая их подошвой вверх.

Для крепления применяют засыпку. Распределять сыпучий материал легко, поэтому на опорные конструкции давления практически не оказывается. На больших площадях маячковые элементы переносят поочередно по мере выравнивания засыпки, на малых убирать удобнее по мере формирования жесткого настила.

Установка маяков на плюшки из раствора

Традиционный и давно известный способ установки маяков на пол под любые финишные покрытия и на любые основания. По стоимости самый дешевый, по скорости также на первом месте. Требует только определенного практического опыта выполнения строительных работ. Работать можно как с лазерным уровнем, так и с водяным. Традиционный метод имеет много вариантов исполнения, мы остановимся на самом простом. Для установки нужен лазерный или водяной уровень, рулетка, мастерок, емкость для приготовления небольшого объема раствора и правило

Обратите внимание, что это самый дешевый набор инструментов из всех рассматриваемых выше вариантов. Вместо металлических маяков можно использовать отрезки профиля для монтажа гипсокартона или тонкие деревянные рейки, это еще более удешевит стяжку. Необходимые для работы инструменты

Необходимые для работы инструменты

Подготовительные работы такие же, как и описаны выше: найдите самую высокую точку и от нее установите минимальную толщину будущей стяжки. Не забывайте приплюсовывать размеры остальных элементов финишного покрытия пола, так его поверхность займет проектную нулевую отметку

Это очень важно

Далее нужно определить высоту будущей стяжки

Шаг 1. Подготовьте цементно-песчаный раствор, по консистенции он должен быть самым густым из используемых при строительстве. Плюшки из раствора должны хорошо держать форму и не растекаться под собственным весом.

Готовый цементно-песчаный раствор

Шаг 2. Набросайте около стены комнаты плюшки из массы. Высота примерно на 2–3 см выше предполагаемого уровня расположения маячка, расстояние между ними в пределах 40–50 см. Такое большое расстояние объясняется тем, что профили для гипсокартона изготовлены из более толстой листовой стали и выдерживают относительно большие нагрузки на изгиб.

Около стены набрасываются плюшки из раствора

Шаг 3. Установите на плюшки металлопрофиль и легкими ударами мастерка или руки начинайте выравнивать его положение.

Установка металлопрофиля на плюшки

При выравнивании горизонтальности маяка нужно иметь в виду, что во время опускания одного конца профиля, второй немного приподнимается. Насколько именно зависит от длины рейки и величины регулировки. Если на эту особенность не обращать внимания, то придется несколько раз полностью вынимать маячок, увеличивать высоту плюшки и начинать все работы по установке с начала. После того как немного опустили один конец, надо сразу выравнивать положение по всей длине.

Выравнивание горизонтальности маяка

Один конец профиля немного опускается

Шаг 4. После того как профиль занял точно горизонтальное положение и на расчетной высоте плоскости, аккуратно обработайте мастерком плюшки, укрепите их поверхности, уберите лишнюю массу с металлических поверхностей.

Выставляются остальные маяки

По такому же алгоритму следует выставлять все оставшиеся маяки. Размер плюшек не регламентируется, делайте их с учетом объема массы. Если есть желание, то можете накладывать не плюшки, а сплошные валы и на них крепить металлический профиль.

Какую проволоку выбрать

Для струнных маяков годится любая упругая проволока, из нержавеющего материала или с прочным изолирующим покрытием. Чаще применяют выполненную в соответствии с ГОСТ 9389-75 проволоку из нержавеющей стали. Годится омеднённая (ER70S-6) проволока для полуавтоматической сварки диаметром 1.2 мм. Подойдёт проволока в гофре, остающаяся после работ по протягиванию электрических кабелей. Используют также вязальную оцинкованную проволоку.

Тонкий тросик также можно применить в качестве струны. Единственным недостатком является то, что при протягивании правила, он истирает рабочее ребро инструмента.

Расчет маячков для стяжки

Перед установкой нужно ознакомиться с информацией, как правильно выставить маяки для стяжки пола.

Последовательность подготовительных действий:

1. Демонтируют плинтуса и старое финишное покрытие, а также все, что от него осталось.
2. Зачищают поверхность основы от отслоений, пыли, всевозможных загрязнений и пятен.
3. Шлифуют и замазывают цементным раствором имеющиеся впадины и трещины.
4. На основание наносят грунтовочную смесь.
5. Укладывают слой гидроизоляционного материала. Поверх него помещают шумо- и теплоизоляцию.

Вычисления как поставить маяки для стяжки начинают с определения места нахождения первого из них.

Это можно сделать при помощи несложных расчетов:

1. Например, между крайними из линий промежуток составляет 655 сантиметров. При этом они должны отступать от стен 40 -70 сантиметров. Если длина правила равна 150 сантиметров, с учетом необходимости соблюдать 15-сантиметровый запас с каждой из сторон, направляющие нужно монтировать на расстоянии около 100 сантиметров друг от друга.
2. В данном случае промежуток между крайними маяками будет равен 385 сантиметров согласно следующему расчету – 65- (135х2)= 385.
3. С учетом расстояния, допустимого между направляющими, которое равно примерно 120 сантиметрам, получается 385:120=3,2. Исходя, из произведенных вычислений, ясно, что помимо двух крайних маячков, потребуется еще 2, которые фиксируют с таким расстоянием – (655-70):5 =117 сантиметров. При этом, 70 – это промежуток между стенками и крайними маячками, а 5 – количество промежутков между маяками.

Выставление направляющих маяков для стяжки пола происходит только после подготовки старой конструкции пола, обустройства основания и проведения необходимых расчетов.

Если поверхность пола, представляет собой голую плиту перекрытия или старую стяжку, без отсутствия серьезные повреждений, сильных выбоин и раковин на поверхности, глубоких трещин и сколов, то приступают к этапам расчета и разметки. При наличии достаточно ощутимых повреждений, производят ремонт основания с использованием строительных смесей и растворов.

При повреждениях старой стяжки, ее вздутии и других сопутствующих проблем, рекомендуется выполнить ее полный демонтаж. Ремонта и реставрация такой поверхности не восстановит былую прочность пола и не обеспечит новому бетонному слою всех прочностных качеств. Для демонтажа используют перфоратор, отбойный молоток, кувалду, молоток и зубило.

Общая схема нахождения нулевого уровня и проведение сопутствующей разметки

Определение “нулевого уровня” выполняется в несколько этапов:

1. Для измерений потребуется подготовить карандаш, рулетку, строительный уровень и капроновый шнур.
2. От поверхности пола отступают вверх 1-1,5 метра и переносят точку на плоскость стены. Измерить расстояние можно от любой точки на поверхности, но рекомендуется за точку отсчета брать наиболее высокое место.
3. С использованием строительного уровня, от полученной точки, прочерчивается горизонтальная линия по периметру всего помещения.
4. От полученной линии, измеряются и записываются расстояния до поверхности основания. Из полученных значений, выбирается только самая большая и маленькая величина.
5. Минимальное измеренное расстояние, будет являться самой высокой точкой на поверхности и наоборот. От самой высокой точки, отступают вверх 3-5 см и прочерчивают горизонтальную линию.

Предлагаем ознакомиться Заливка фундамента под баню своими руками

В итоге, полученная высота, будет являться высотой будущей стяжки и на нее стоит ориентироваться при выставлении маяков.

При обнаружении достаточных возвышений и наплывов, выполняется корректировка уровня высоты будущего слоя. Для достаточно небольших наплывов, рекомендуется выполнять их полный демонтаж с использованием перфоратора.

Общая схема иллюстрирующая расчеты количества направляющих, где А – стены помещения, В – направляющие

Для расчета общего количества маяков можно воспользоваться простыми арифметическими формулами. Приведем в качестве примера, расчет количества для следующих исходных данных: длина помещения – 6,5 м, длина правила – 1,5 м.

Ход вычислений с учетом наших данных и основных правил установки, будет выглядеть так:

• 6,50 – (1,3 * 2) = 3,9, где 1,3 – это длина правила, с учетом того, что при выравнивании пола от стены, правило перекрывает соседний ряд на 20 см;
• 3,9/1,3 = 3, где 3 – это количество маяков после установки направляющих от стен на 0,3 м;
• (6,5 – 0,6)/5 = 1,18, где 1,18 – это расстояние между параллельными маяками, после установки первых направляющих на расстоянии 0,3 м от стен.

Общие требования к установке маяков

Несмотря на то, что существует много типов и технологий установки этих элементов выравнивания основания для пола, для всех действует несколько общих обязательных правил.

1. Подготовка поверхности. Поверхность для выравнивания пола может быть из железобетонных плит, деревянных конструктивных элементов или песчаной подушки. Вне зависимости от этих параметров перед установкой маяков нужно очистить помещения от ненужных стройматериалов и мусора. Ничто не должно мешать, рабочее пространство должно обеспечивать не только свободное перемещение, но и безопасную работу.

   Подготовка пола

2. Подготовка инструментов и материалов. Выравнивание стяжки можно делать по профилям для фиксации гипсокартона, специальным металлическим маякам или деревянным рейкам. Сами маяки устанавливаются на саморезы, различные подкладки или на раствор. Для выставления уровня следует иметь лазерный прибор, если его нет, то можно пользоваться обыкновенным гидравлическим.
3. Толщина стяжки не может быть менее трех сантиметров для обыкновенных полов и пяти сантиметров для отапливаемых. Максимальная высота маяков не регламентируется и зависит от характеристик основания. Исходя из этих требований нужно выставлять уровень поверхности пола.
4. Расстояние между планками маяков должно быть примерно на 20–30 см меньше длины правила. Отступ от стены крайних планок 10–20 см.

Чтобы выставить маяки на нужном уровне, используют всевозможные подкладки — бруски или кирпич

Технология заливки пола при помощи реперов

Рассмотрим подробнее и наглядно, как происходит заливка наливного пола с использованием в качестве маяков реперов, изготовленных своими руками.

Шаг 1. Для начала нужно удалить старое основание, а также плохо держащиеся элементы стяжки. Это процесс подготовки основания, которым не стоит пренебрегать. Трудноудаляемые элементы можно сорвать, используя перфоратор. Главное – убрать все то, что плохо держится.

Удаляется старое основание

Шаг 2. Далее требуется провести тщательное обеспыливание поверхности. Для этих целей используется строительный пылесос. Конечно, крупные куски раствора и мусора нужно убирать вручную.

Далее удаляется пыль

Шаг 3. Далее при помощи лазерного нивелира или уровня нужно оценить ровность основания, найдя самую верхнюю и самую нижнюю точки пола. Теперь можно посчитать приблизительный средний слой – эти данные помогут вычислить оптимальный расход смеси.

Определяется уровень пола

Калькулятор расчета сухой строительной смеси для самовыравнивающегося пола

Шаг 4. После этого полы нужно прогрунтовать. Грунтовка наносится кистью или валиком так, чтобы не был пропущен ни один квадратный сантиметр. Перед дальнейшими работами грунтовочный слой требуется просушить.

Нанесение грунтовки

Шаг 5. Теперь можно заняться изготовлением самодельных реперов. Для этого потребуется небольшой кусочек фанеры, в котором нужно высверлить отверстие небольшого диаметра (это будет шаблон), а также еще кусок фанеры и подвесы для легких подвесных потолков.

В фанере вырезано небольшое отверстие

Шаг 6. При помощи шаблона из фанеры требуется высверлить из другого куска фанеры несколько кружочков одного диаметра.

С помощью шаблона вырезаются кружочки одного диаметра

Готовые кружочки

Шаг 7. На каждой из круглых заготовок нужно отметить маркером центр и дополнительно оставить три метки на равном расстоянии друг от друга по периметру кружка (примерно в 1 см от края).

Вначале на каждой заготовке отмечается центр

Дополнительно ставится еще 3 метки

Шаг 8. Теперь из подвесов для потолков нужно вынуть металлические прутки и затем взять сверло чуть меньшего диаметра, чем сами прутки, и с его помощью просверлить в деревянных кружках отверстия по периметру и в центре каждой заготовки.

Сверлятся отверстия в заготовках

Шаг 9. Далее собираются реперы. В каждый кружок нужно вставить металлические прутки от подвесов. В центре отверстие должно быть такого диаметра, чтобы металлический прутик проходил с усилием.

В отверстия нужно вставить металлические прутки

Вставляются прутки

Шаг 10. Крайние прутики в каждой заготовке нужно установить так, чтобы они не двигались. Вот такая конструкция должна получиться.

Готовые самодельные реперы

Шаг 11. Далее в помещении нужно найти самую верхнюю точку и от полученного размера отнять минимально допустимое значение для уровня наливного пола (например, 3 мм). После этого полученное значение нужно отложить по длине центрального прутика, начиная от его низа.

Размечается центральный прут

Шаг 12. Значение на одном из прутков нужно продублировать и на остальные.

Разметка переносится на остальные прутки

Шаг 13. Далее один из маячков требуется поставить в удобное для работы место и опустить центральный прутик так, чтобы нанесенная метка совпала с лазерным лучом. Тогда под прутиком можно будет увидеть уровень толщины заливки.

Регулировка первого маяка

Метка совпала с лучом

Необходимая толщина заливки

Шаг 14. Затем нужно приготовить смесь для заливки согласно инструкции.

Приготовление смеси для заливки пола

Шаг 15. Когда смесь будет готова, можно приступать к заливке. Смесь нужно выливать на основание дозировано, ориентируясь по маякам и разравнивая смесь шпателем. Как только один участок залит и выровнен, маяк нужно сразу убирать. Оставшиеся после него отверстия тут же заполнятся смесью.

Заливка пола

Смесь разравнивается шпателем

Шаг 16. В процессе работы маяки можно переставлять, адаптируя их под новый участок пола.

Маяки можно переставлять

Шаг 17. После заливки пола его нужно прокатать игольчатым валиком с целью удаления пузырьков воздуха из него. Останется только дождаться, когда полы высохнут.

Залитый пол прокатывается игольчатым валиком

Видео – Наливные полы по маякам

Вот таким образом и производится заливка наливного пола с использованием маяков. Повторим, что для небольших помещений пользоваться ими не нужно, но вот в просторных комнатах без маяков не обойтись, если хочется добиться идеально ровного пола.

Определяем нулевой уровень пола

Способов определить уровень полов два — при помощи лазерного уровня и без онного.

Как определить уровень полов с помощью лазерного уровня

Устанавливаем лазерный уровень посередине комнаты. При наличии лучше использовать лазерный осепостроитель.

При помощи рулетки находим самую верхнюю точку. Она будет отправной точкой в расчетах минимальной толщины стяжки. Чтобы узнать, как рассчитать толщину стяжки читайте эту статью.

К нулевой точке прибавляем высоту стяжки и получаем уровень, по которому будут выставлены маяки.

Как определить уровень полов без лазерного уровня

Если нет в наличии лазерного уровня, то можно обойтись и без него. Рядом с дверным проемом отмечаем точку на высоте 100 мм. От нее по всему периметру помещения строительным уровень отмечаем линию.

Рулеткой находим наивысшую точку и делаем отметку с учетом толщины стяжки.

Теперь отбиваем найденный уровень стяжки по периметру комнаты.

По бокам стен насверливаем по несколько отверстий (количество зависит от площади помещения), устанавливаем саморезы и натягиваем капроновые шнуры, по которым будут выставляться уровень маяков.

Установка маяков под цементно-песчаную стяжку

Как выставить маяки на полу для стяжки? Направляющие профили раскладываются перпендикулярно самой длинной стене на расстоянии друг от друга на 20 см меньшем длины правила. Крайние ряды должны отстоять от стены на 30 см. Исходя из этих требований, путём нехитрых вычислений можно определить количество маяков необходимых для установки в данном помещении и установить их параллельно друг другу.

1-ый вариант. Маяк (маячковый профиль) поднимают на уровень разметочного шнура и в самой высокой точке крепят саморезами к заложенной в бетонное основание деревянной пробке. Эту процедуру выполняют еще в нескольких точках маяка, контролируя точность уровнем и угольником, до прочного закрепления. Фиксируют маяки строительным гипсом, проверяя положение направляющей по уровню.Гипс приглаживают по бокам шпателем.

2-ой вариант. Для направляющей готовят стенку из раствора, в которую «утапливают» профиль, корректируя его положение по натянутому шнуру.

3-ий вариант. Направляющие формуются из горок известкового раствора и цемента (в равных частях), когда раствор набрасывается под правило. Верх такой «стенки» приглаживается правилом по натяжению шнура. После завершения устройства стяжки такой маяк остаётся в её теле.

4-ый вариант. По направляющим линиям вкручиваются в дюбеля саморезы. На каждый из них набрасывается раствор выше натянутого шнура. А потом П-образный профиль надевается на саморезы, вдавливаясь в раствор для большей прочности.

Еще одно видео, о том как поставить маяки на пол.

Советы напоследок:

• добавление в состав раствора алебастра ускорит процесс готовности маяков до получаса;
• раствор надо заготавливать только для одного маяка;
• места выставления маяков для стяжки пола нужно предварительно смочить;
• чтобы избежать прогиба маяков, за 2 часа до заливки нужно раствором заполнить под ними пустоты;
• маяки из деревянных брусков, ввиду поглощения воды и, как следствия — деформации, подлежат обязательному извлечению;
• при толщине слоя стяжки более 10 см под маяки требуется установка металлической сетки или отсыпка керамзитом;
• маяки и саморезы извлекают при неполном схватывании стяжки, при этом передвигаться надо по настилу из досок;
• верхние поверхности маяков своевременно очищаются от налипшего раствора.

Из этого видеоролика вы узнаете, как ставить маяки на пол для стяжки.
